A rendszer
- Mobil árvízvédelmi fal alumíniumból
- A profilok tömítése cserélhető, UV-álló szivacsgumi tömítésekkel (EPDM-tömítés)
- Védelem már az első gerenda behelyezésétől
Alkalmazás
- Az alumínium gátgerendákat mindkét oldalon be kell csúsztatni a rögzítő profilokba vagy oszlopokba (rögzítés a padlóhüvelyekben)
- Gátgerendák egymásra helyezése nútféderes rendszerrel
- Rögzítés felülről a feszítő elem segítségével
- A gátgerendák megtelnek az emelkedő vízállással, így megakadályozható a gátgerendák felúszása.
Felhasználási lehetőségek
- Objektum- és tájvédelem
- A védőfal hossza szükség esetén tetszőlegesen bővíthető
- A már meglévő védőfalak statikai vizsgálat után még magasabbra emelhetők
- A gátgerendák hosszának egyéni méretre igazítása
A PREFA árvízvédelem előnyei
Akár egy ember is össze tudja szerelni
Gyorsan és egyszerűen összeszerelhető
Robusztus alumíniumból készült
Csekély súly & jól tárolható
Akár egy ember is össze tudja szerelni
Gyorsan és egyszerűen összeszerelhető
Robusztus alumíniumból készült
Csekély súly & jól tárolható
Műszaki információk
Természeti esemény lévén az árvizeket és áradásokat nem lehet megakadályozni. Modern árvízvédelemmel azonban elkerülhető, hogy ez az esemény katasztrófát okozzon. Szívesen nyújtunk segítséget a PREFA árvízvédelemmel kapcsolatban!
- 1. fali profil: A falazatba vagy a falnyílás elé, a falnyílásba vagy azzal egy síkban rögzítve szerelhető.
- 2. gátgerenda: Ábra: a legalsó gátgerenda a 3. pozícióval van összeépítve.
- 3. talajtömítés: Az alsó gerenda és a talaj közötti rés tömítésére
- 4. középoszlop: Ezeket az oszlopokat nagyobb területeknél köztes oszlopokként használják.
- 5. feszítő elem (hatlapfejű csavarral vagy csillagmarkolattal): A gátgerendák lefeszítéséhez
- 6. leszorító elem: Megakadályozza a gátgerendák vízszintes és kihajlását, és növeli a talajtömítésre ható nyomást.
- 7. padlóhüvely: Talajba betonozott hüvely a középoszlop beillesztéséhez
- 8. fali tartó konzol: A gátgerendák tárolásához, ha azokat nem használják
- 9. profiltakaró: A fali profilok lefedéséhez, ha azokat nem használják.
- 10. tároló fedél: Az egyes szegmenseket (hossz: 445 mm) összecsavarozzák.
- 11. H-profil tömítés
- 12. Gátgerenda tömítés
- 13. Tömítés fedélhez és padlóhüvelyhez
Gátgerenda (objektum- és tájvédelem)
A profilokat kétféle vastagságban (50 mm és 80 mm) kínáljuk. A 80 mm-es rendszer esetében magasabb építési módok és nagyobb fesztávok lehetségesek. Az alumíniumprofilok nútféderes rendszerben egyszerűen egymásra rakhatók. A nagy stabilitást és a maximális biztonságot a gerendák egymásba kapcsolódása garantálja. Végül a feszítő elemek rögzítik az egész felépítményt. A profilok max. 6,5 m-es hosszúságban szállíthatók, és max. 3 m-es magasságig építhetők egymásra. Statikai számításra szükség van. A behelyezett rendszertömítés EPDM-ből / szivacsgumiból áll, és szükség esetén könnyen kicserélhető. Felhasználás után a profilok, illetve a tömítések tisztítása és ellenőrzése kötelező, csak így biztosítható a működőképesség a jövőbeni események során.

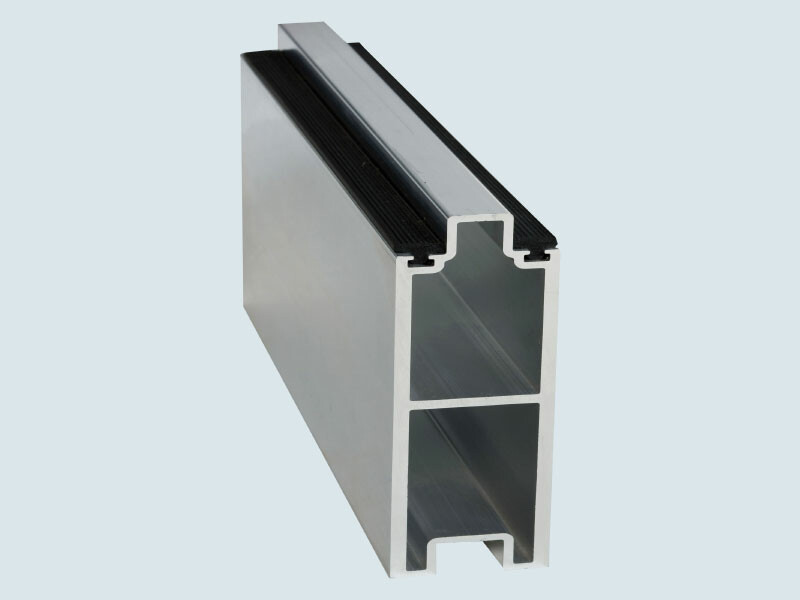

![[Translate to Magyar:] Dammbalken des PREFA Hochwasserschutzsystems](/fileadmin/_processed_/3/e/csm_PREFA-Hochwasserschutz-Dammbalken-Aluminium_def9ea7e61.jpg)
[Translate to Magyar:] Die Dammbalken des PREFA Hochwasserschutzes werden in drei verschiedenen Ausführungsstärken angeboten. Je nach Stärke können sie für unterschiedliche Bereiche eingesetzt werden.
Gátgerenda Vastagság (50-es rendszer): |
50 mm |
|---|---|
Gátgerenda Vastagság (80-as rendszer): |
80 mm |
Gátgerenda Súly/FM (50-es rendszer): |
5,60 kg / 4,12 kg |
Gátgerenda Magasság (50-es rendszer): |
150 mm / 200 mm |
Gátgerenda Horony (50-es rendszer): |
15mm |

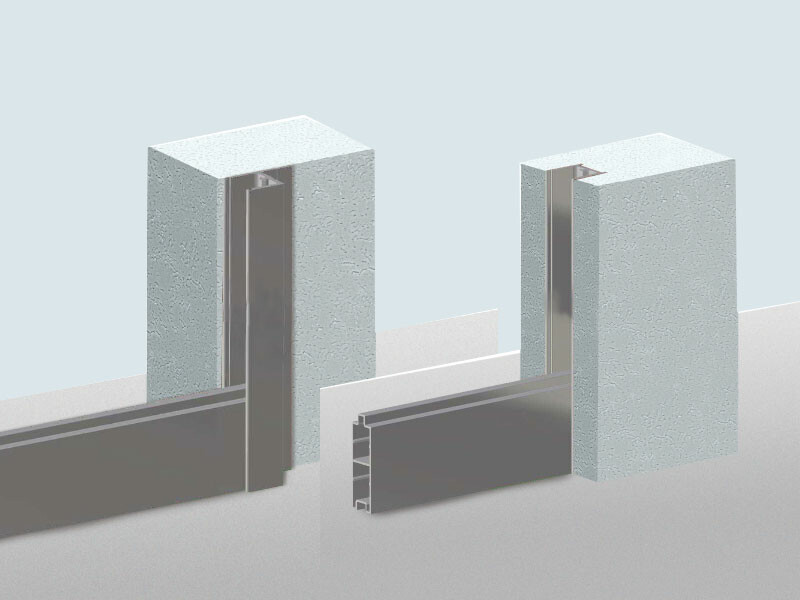

Rögzítő profil (objektumvédelem) és rögzítő oszlop (tájvédelem)
A fix rögzítő profilok háromféle módon szerelhetők fel: belül szorosan vagy a fal elé. A rögzítés méretezése a teljes rendszer statikai követelményeinek megfelelően történik. A beépített rendszertömítések megakadályozzák a víz behatolását.
Rögzítő oszlop: Az oszlop súlya csupán 9,4 kg (50 mm-es rendszer; 80 mm-es rendszer - 11,3 kg) folyóméterenként. Az első felszereléskor először egy padlóhüvelyt kell beépíteni a teherhordó alapba. Az oszlopok bajonettzárral egyszerűen rögzíthetők a padlóhüvelyben.
Rögzítő profil tájvédelemhez
Rögzítő oszlop tájvédelemhez
Középoszlop Átmérő: |
140/186 mm |
|---|---|
Középoszlop Magasság: |
750-2150 mm (egyedi hosszúságok kérésre lehetségesek) |
Középoszlop Kivitel: |
50 mm-es vagy 80 mm-es kivitel |

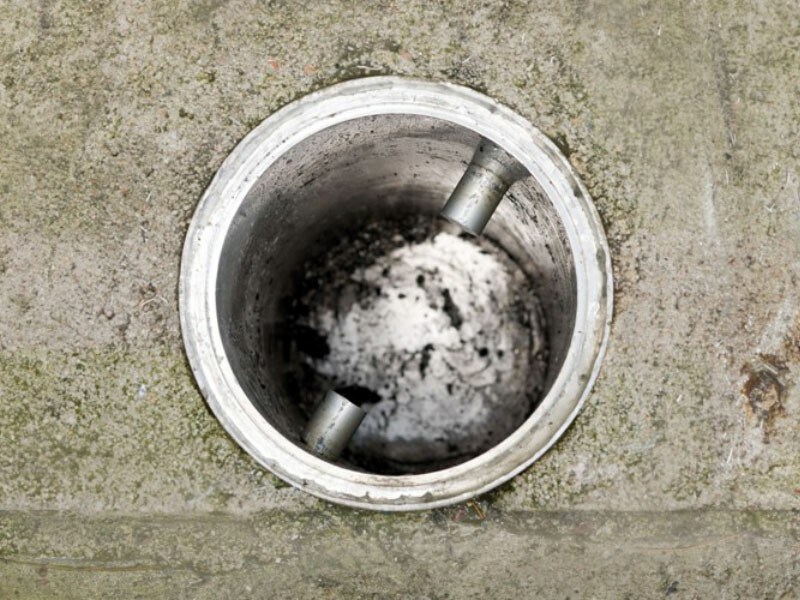

Padlóhüvely Átmérő: |
170 mm / 230 mm |
Padlóhüvely Mélység: |
420 mm |
A feszítő elemekkel felülről lehet rögzíteni a gerendákat. A feszítő elemen lévő csavart imbuszkulccsal kell finoman meghúzni (alternatív megoldásként csillagcsavarral is kivitelezhető). A feszítő elemek megakadályozzák a profilok felúszását, amíg a gerendák meg nem telnek vízzel, és ezáltal a tömítésekre ható leszorító erő meg nem emelkedik. Használat közben a feszítő elemek bármikor eltávolíthatók – a rendszer magassága szükség esetén megnövelhető.
Mit dem Spannstück werden die Balken des PREFA Hochwasserschutzes von oben fixiert. Durch das Anbringen der Spannstücke wird ein Auftreiben der Profile verhindert, bis sich diese mit Wasser füllen.
Feszítő elem Hossz: |
160 mm |
|---|---|
Feszítő elem Súly: |
0,45 kg |
Felhasználási lehetőségek
Objektumvédelem
Az alumíniumból készült speciális gátgerendákkal gyorsan lezárhatók az ablak-, ajtó- és kapunyílások, melyek támadási felületet kínálnak a víz számára.
- A rögzítő profilokat a tartófalba vagy a fal elé kell fixen beszerelni.
- Felhasználáskor a gátgerendákat be kell csúsztatni a rögzítésbe, és felülről rögzíteni kell a feszítő elemmel.
- A rögzítő profilok és a gátgerendák színe egyedileg hozzáigazítható a homlokzathoz.
- Gyorsan használatra kész, ideálisan tárolható, és nagyon kevés ráfordítással egyenként is felszerelhető.
Tájvédelem
Az árvízveszélynek kitett objektumok vagy területek (bejáratok, közutak vagy földutak) védelme védőfalakkal történik, amelyek a nyílt terepen elhelyezett padlóhüvelyek segítségével állíthatók fel.
- A védőfalak akár új létesítményként, akár a meglévő gátak megemelésére is felhasználhatók.
- Felhasználáskor a középoszlopokat (támaszokat) a süllyesztett padlóhüvelyekben rögzíteni kell, majd be kell csúsztatni a gátgerendákat. Használat után minden könnyen eltávolítható. A padlóhüvelyek fedőlappal lezárhatók.
- A védőfal a végleges magasságig bármikor hozzáigazítható a vízálláshoz.

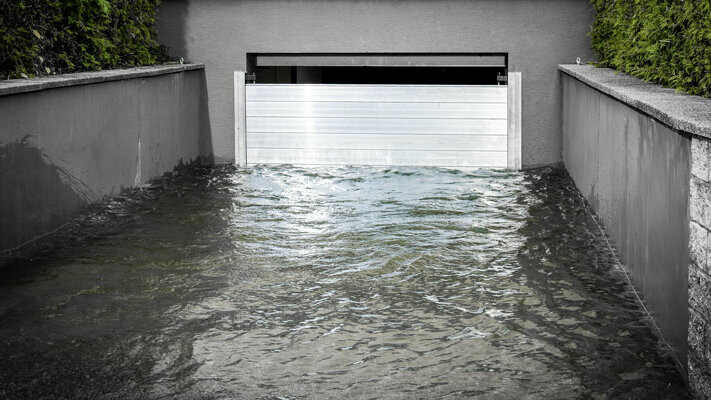

Garázskapu a tartófalba szerelt védőfallal
A PREFA mobil árvízvédelmi rendszere egy garázst véd az árvíz ellen. Az alumínium gátgerendák az adott felülethez egyedileg hozzáigazíthatók.

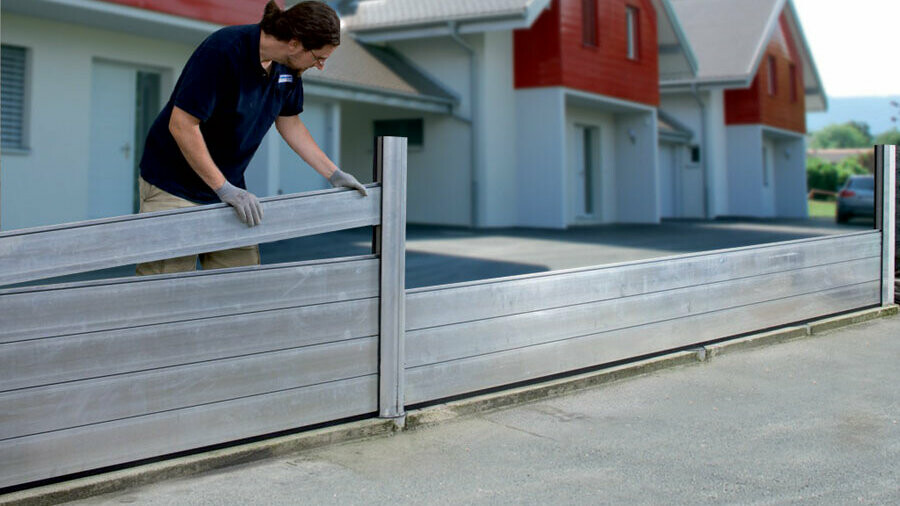

Tájvédelem: Egyszerű és gyors felállítás egy személy által

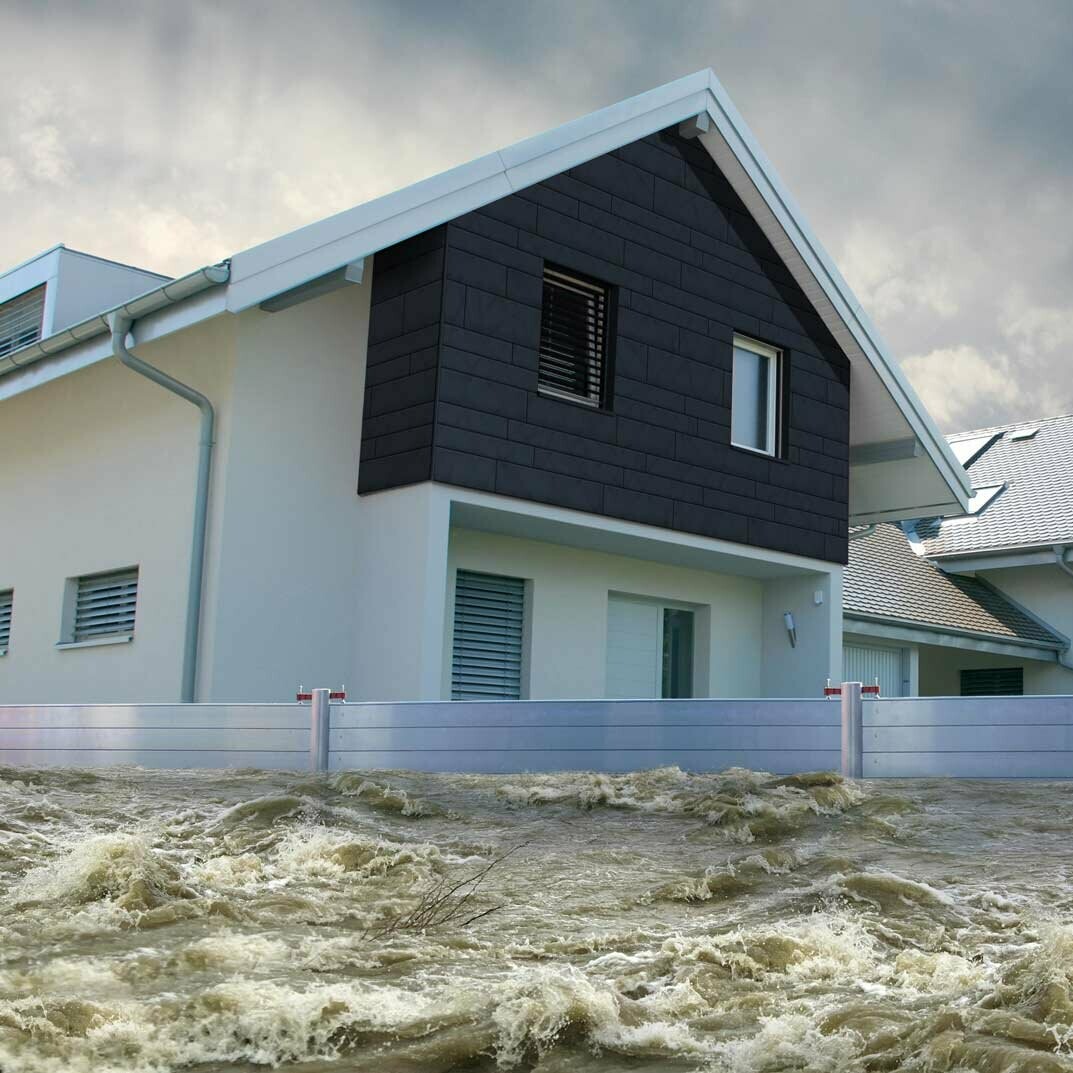

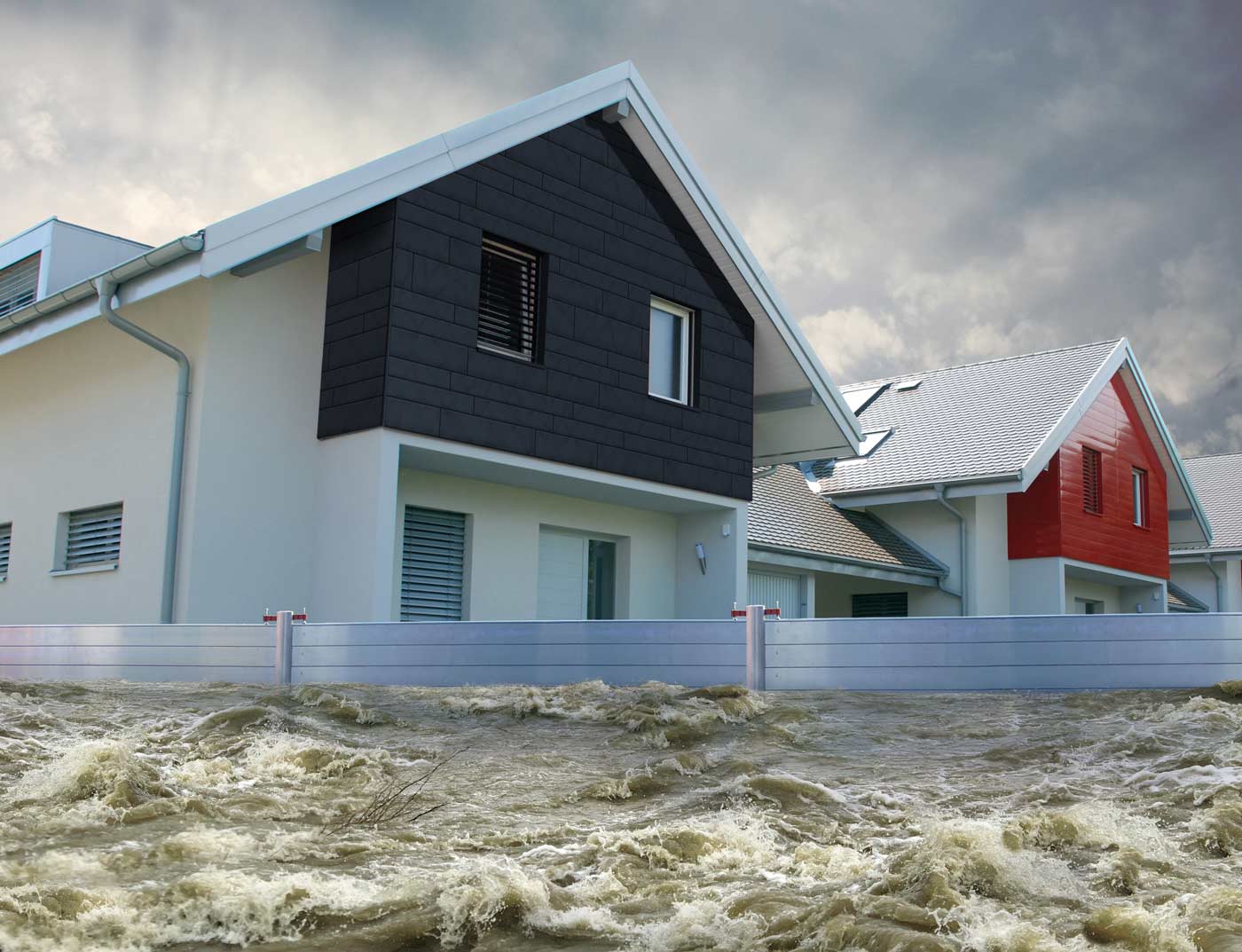

Objektumvédelem PREFA árvízvédelmi rendszerrel
100%-osan használatra kész: Gyors és egyszerű!
100%-osan mobil: Bárhol és bármikor!
Garázskapu a tartófalba szerelt védőfallal
A PREFA mobil árvízvédelmi rendszere egy garázst véd az árvíz ellen. Az alumínium gátgerendák az adott felülethez egyedileg hozzáigazíthatók.
Tájvédelem: Egyszerű és gyors felállítás egy személy által
Objektumvédelem PREFA árvízvédelmi rendszerrel
100%-osan használatra kész: Gyors és egyszerű!
100%-osan mobil: Bárhol és bármikor!
Mobil és egyedi
A PREFA árvízvédelmi rendszer a következőkből áll:
(1) padlótömítés a legalsó gátgerendában
(2) gátgerenda
(3) rögzítő profilok (tájvédelem, U- vagy H-profil)
(4) középoszlop padlóhüvelyekkel (tájvédelem)
(5) feszítő elemek az egyes gerendák rögzítéséhez

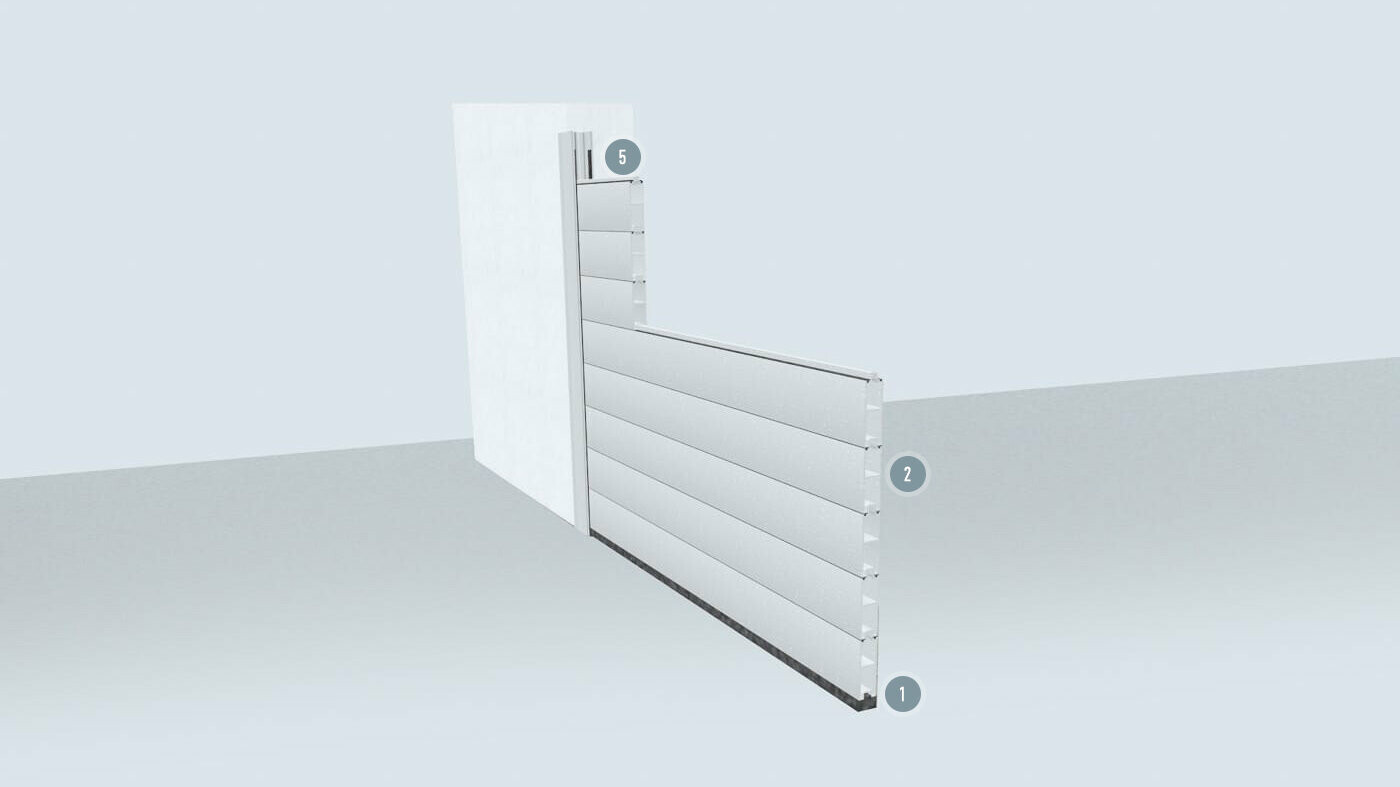

(1) padlótömítés a legalsó gátgerendában
(2) gátgerenda
(5) feszítő elemek az egyes gerendák rögzítéséhez

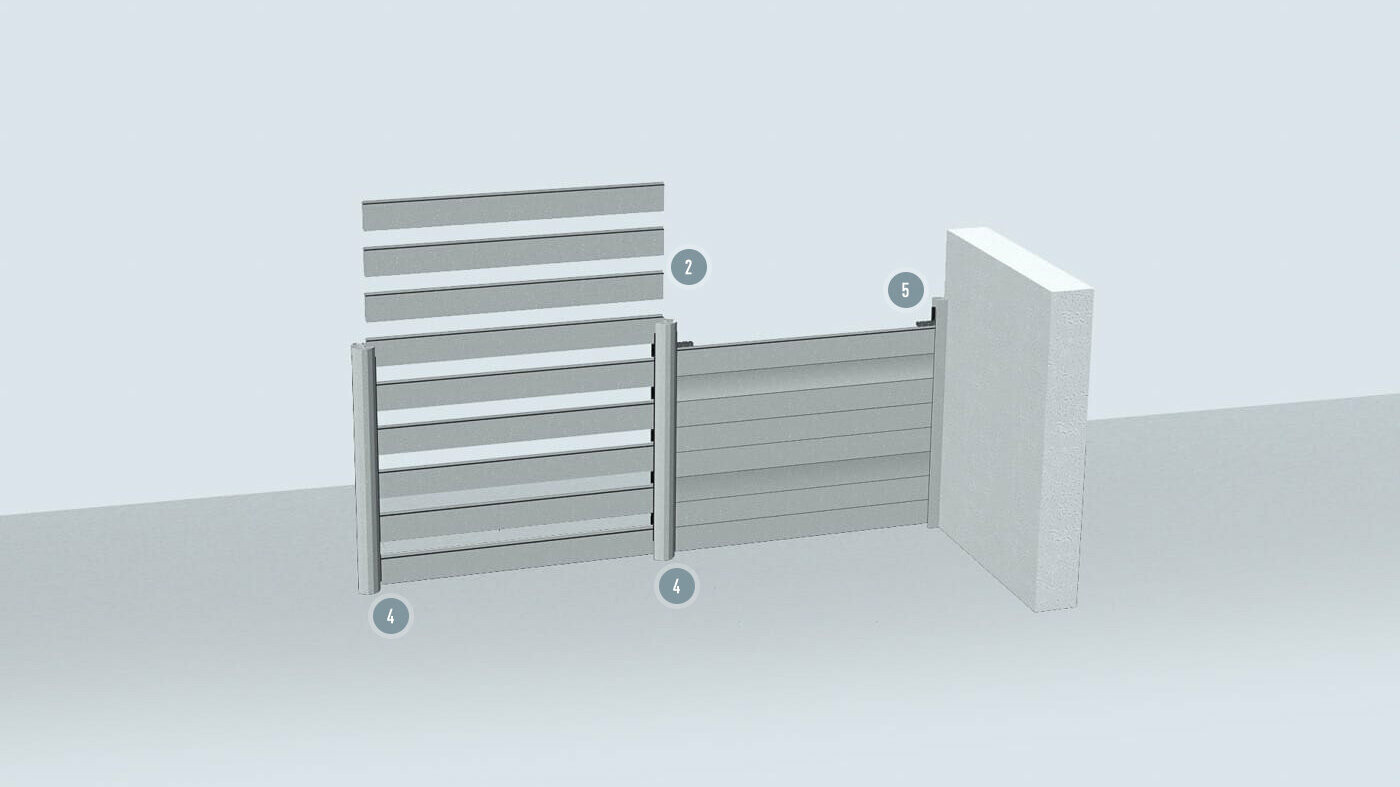

(2) gátgerenda
(4) középoszlop padlóhüvellyel (tájvédelem)
(5) feszítő elemek az egyes gerendák rögzítéséhez

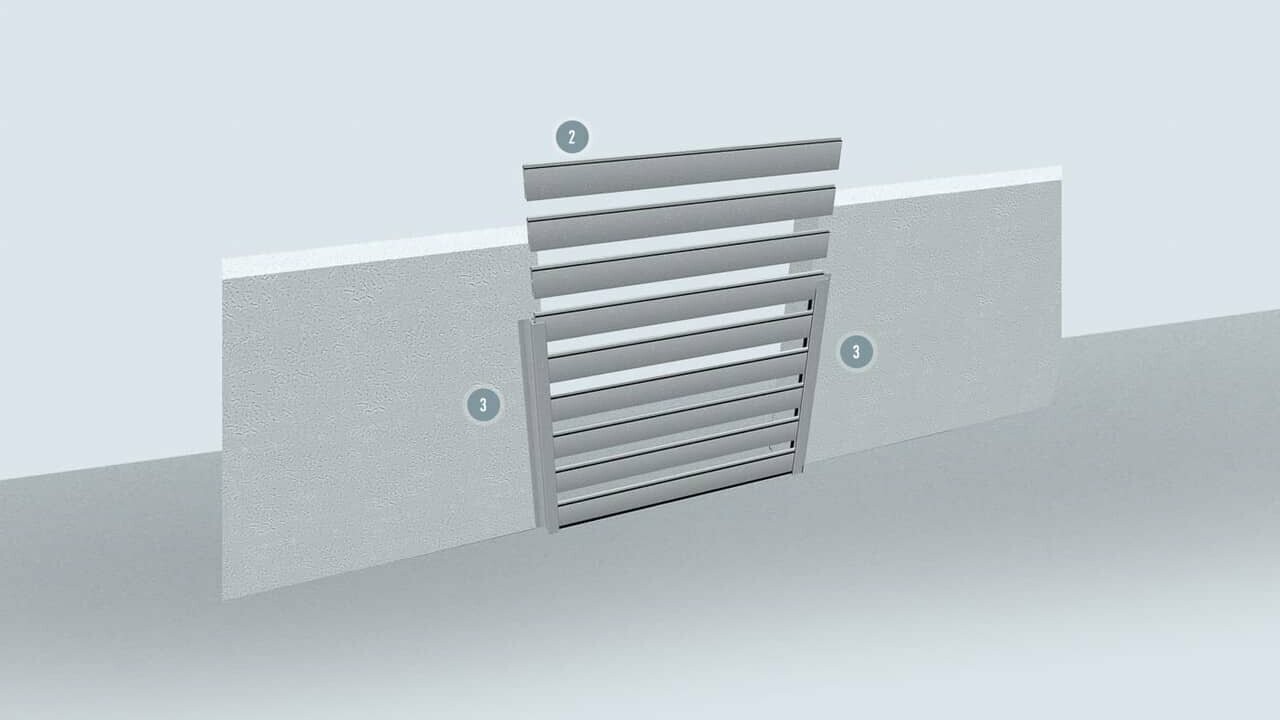

(2) gátgerenda
(3) rögzítő profilok (objektumvédelem U- vagy H-profil)
Tervezés és alkalmazás
Adatszolgáltatási formanyomtatvány
PREFA Tervezési útmutató Árvízvédelem 2015
Kontaktní osoba: Forró Sándor
Tel: +36 703198549
E-mail: sandor.forro@prefa.com
FAQ
A PREFA alumínium gátgerendás mobil árvízvédelmi rendszert épület- és tájvédelemre használják. A rendszer szélsőséges helyzetekben is megbízható védelmet nyújt a víz és az iszap ellen – legyen szó a Dunáról vagy éppen az Északi-tengerről. A könnyű, robusztus és könnyen összeszerelhető alumínium gátgerendákat nútféderes rendszerben két rögzítőprofil vagy oszlop közé csúsztatva helyezik egymásra; a műveletet vészhelyzetben akár egyetlen személy is elvégezheti.
A PREFA árvízvédelmet egy regionális PREFA partnercég szállítja, amely azonnal szakszerűen össze is szereli a rendszert. Ha bármilyen kérdése van, kérjük, e-mailben a levelezési cím címen forduljon az alábbi személyhez: kapcsolattartó személy. Az alábbi telefonszámon is felveheti vele a kapcsolatot: telefonszám. Szükség esetén, azaz ha árvíz fenyeget, a mobil árvízvédelmi fal percek alatt segítség nélkül összeszerelhető. Ehhez tekintse meg az összeszerelési útmutatót.
A PREFA árvízvédelmi rendszert az Európai Árvízvédelmi Szövetség tesztelte és tanúsította. A rendszer megfelel a Bund der Ingenieure für Wasserwirtschaft, Abfallwirtschaft und Kulturbau e.V. (Vízgazdálkodási, Hulladékgazdálkodási és Környezetvédelmi Mérnökök Egyesülete, BWK) tervezésre és felhasználásra vonatkozó alapelveinek.
Igen, a termékek szabványos RAL-színekben szállíthatók. A gátgerendák, valamint a tartósan beépített rögzítőprofilok színét a tető, ajtók és ablakok vagy a homlokzat színének megfelelően lehet megválasztani. A legfeljebb 3 méter hosszúságú gátgerendákat az Ön által megválasztott színben tudja megvásárolni. A nagyobb gátgerendák színét nem lehet tetszés szerint megválasztani.
