HOGYAN KELL FELSZERELNI A HÓVÁGÓKAT?

Kérjük, hogy kivitelezéskor vegye figyelembe a PREFA beépítési útmutatóját, valamint az érvényes szakmai szabványokat és biztonsági előírásokat. Az átfogó beépítési útmutatókat részletes információkkal, árjegyzékekkel és tartozékprogrammal együtt, a műszaki adatlapokat, a beépítési videókat stb. ingyenesen megkapja a lent felsorolt címek egyikén. A PREFA alumínium hóvágókat az érvényes fektetési sémák szerint, a tetőhajlásszög és a hóterhelés figyelembevételével szerelje fel. Minden egyes hóvágót 2 szöggel rögzítsen. Csak eredeti PREFA hóvágókat használjon. Figyelem: A hóvágókat semmi esetre se használja bakdúcként! Előfeltételek:

  • A tartószerkezet EN 1991-1-3 és B1991-1-3 szabvány szerinti méretezése
  • A hóvágóra vonatkozó szerelési útmutatót figyelembe venni
  • h>1,0 m-es tetőfelépítmények esetén saját igazolásra van szükség
  • A kiugró részt nem kell figyelembe venni!
  • A hóteher alaki tényezője μ=0,80

HÓVÁGÓK SZÜKSÉGLETEINEK MEGHATÁROZÁSA KIS FORMÁTUMÚ ELEMEKHEZ

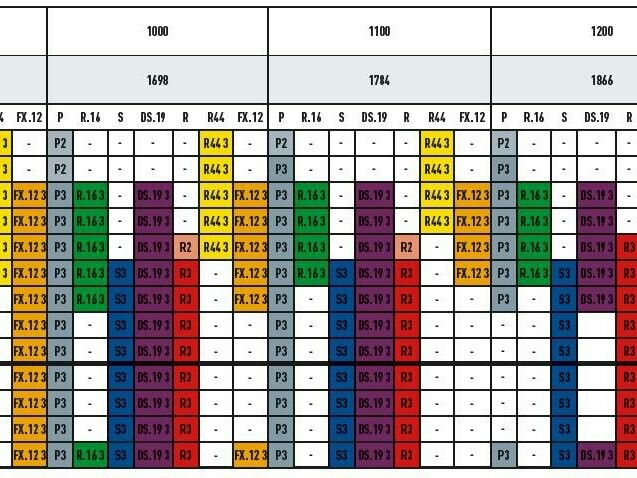

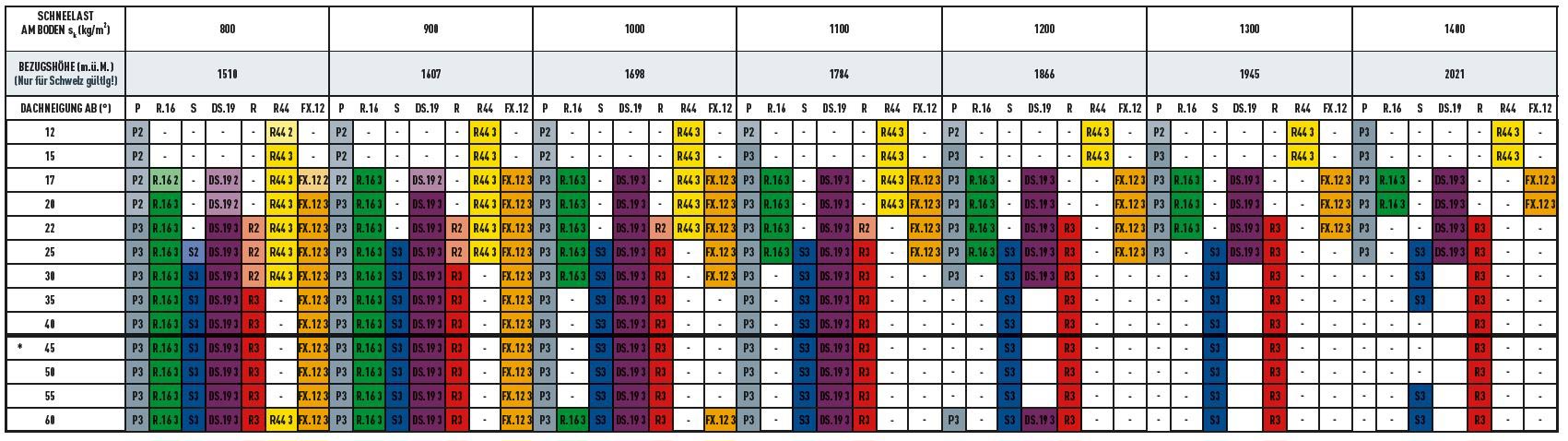

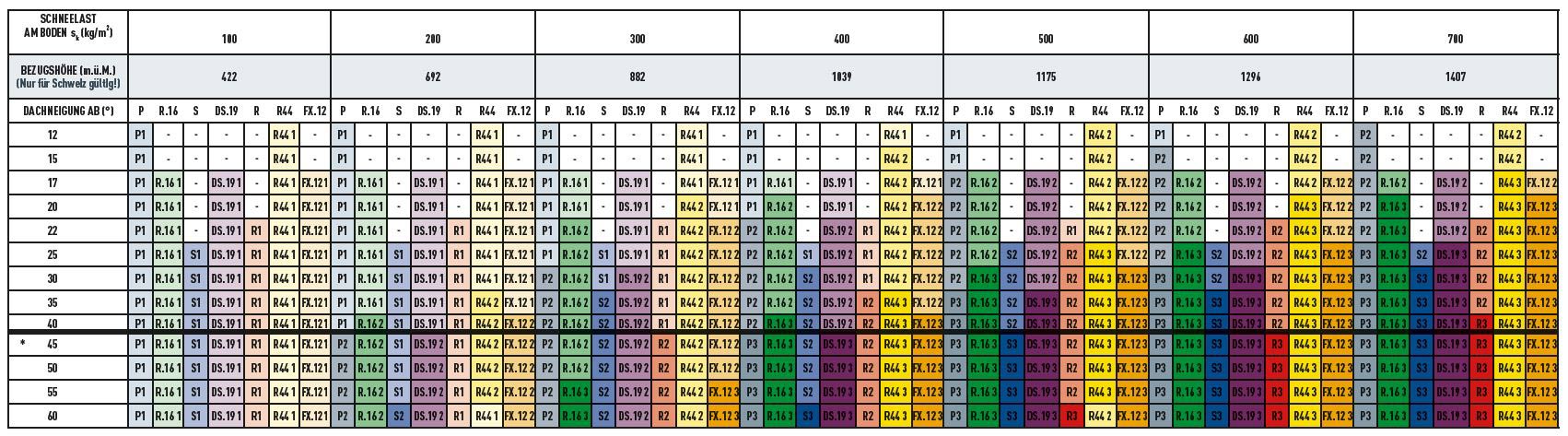

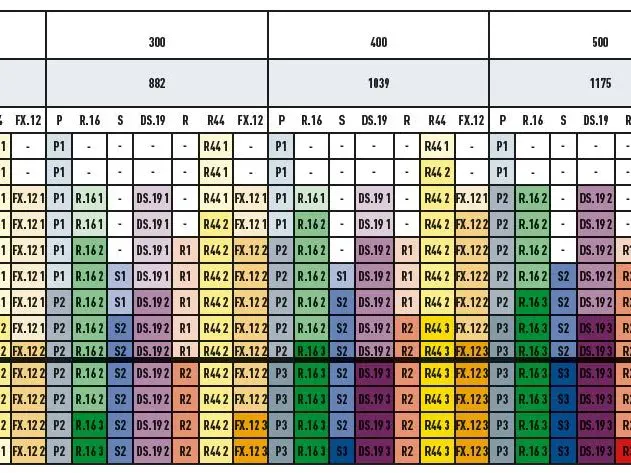

Hóterhelés megállapítása

Hóterhelés megállapítása

P ... PREFA Classic elem, R.16 ... PREFA Classic elem R.16, S ... PREFA tetőfedő zsindely, R29 ... PREFA tetőfedő rombusz 29x29, R44 ... PREFA tetőfedő rombusz 44x44, FX.12 ... PREFA tetőfedő panel FX.12

PREFA CLASSIC ELEM

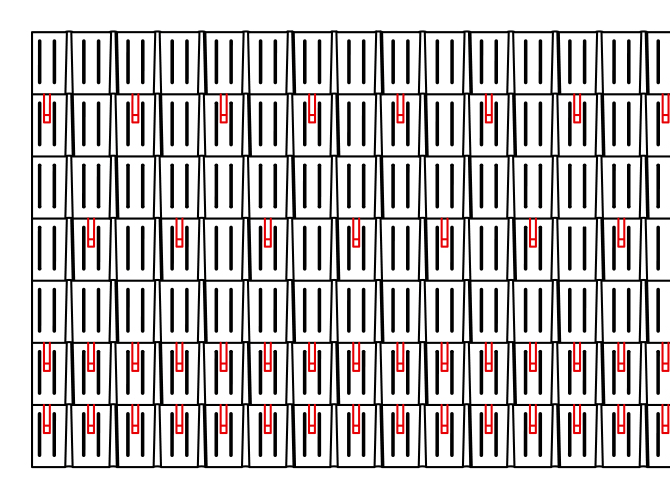

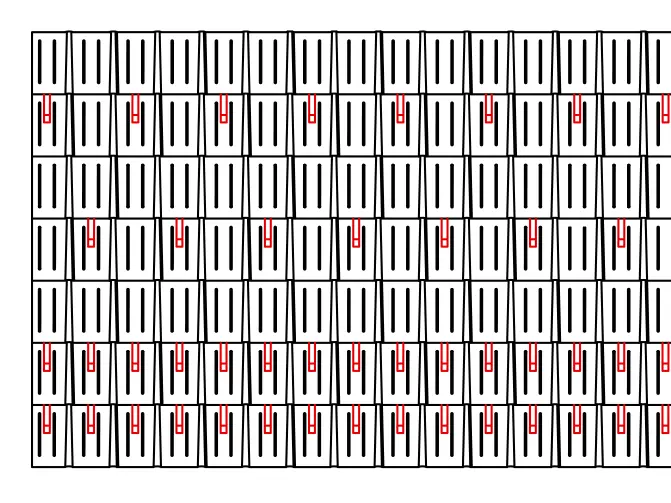

Fektetési séma P1

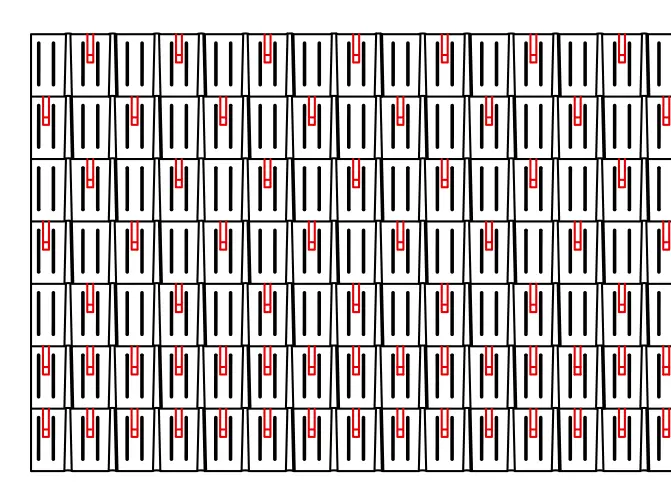

Fektetési séma P2

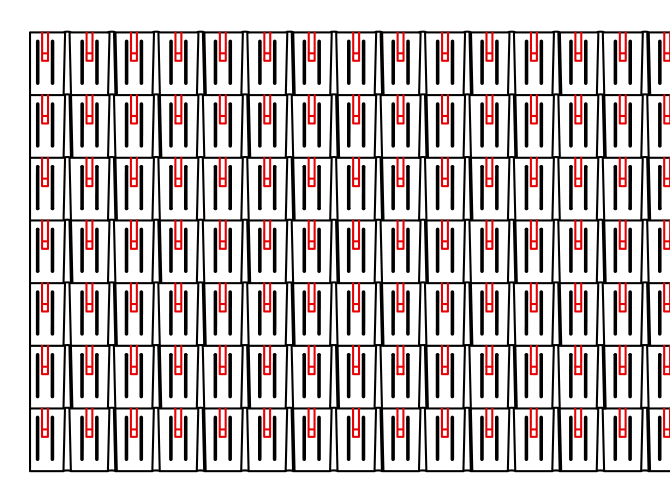

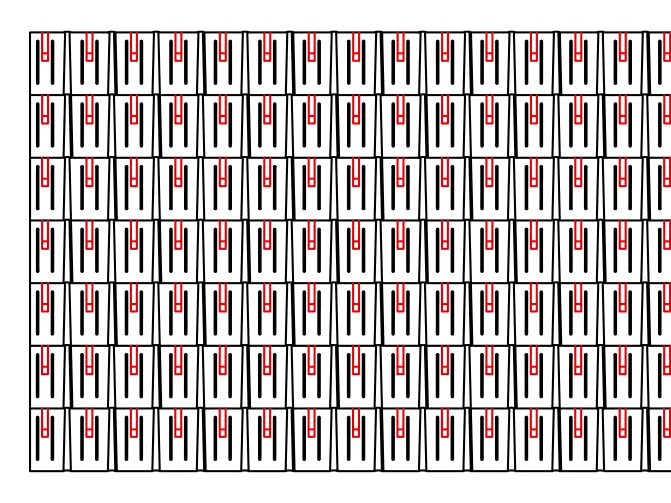

Fektetési séma P3

PREFA CLASSIC ELEM R.16

Fektetési séma R.16 1

Fektetési séma R.16 2

Fektetési séma R.16 3

PREFA TETŐFEDŐ ZSINDELY

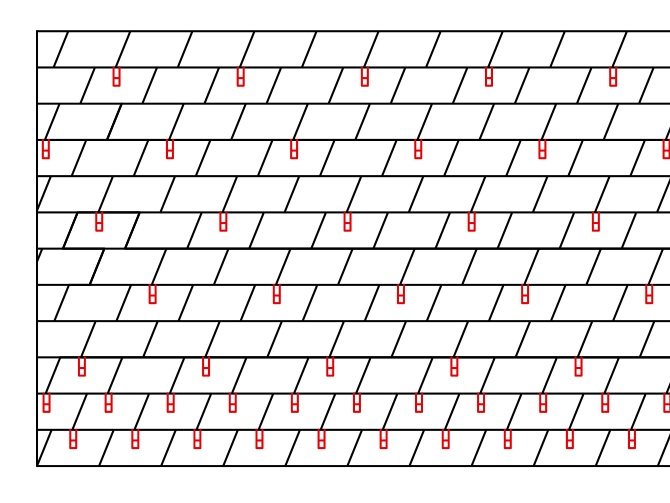

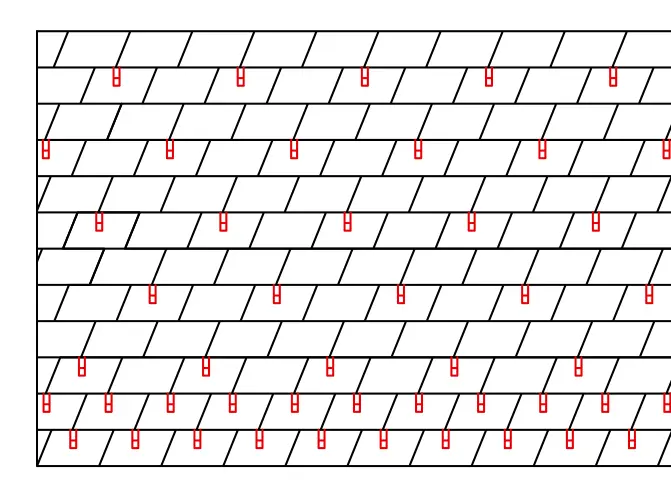

Fektetési séma S1

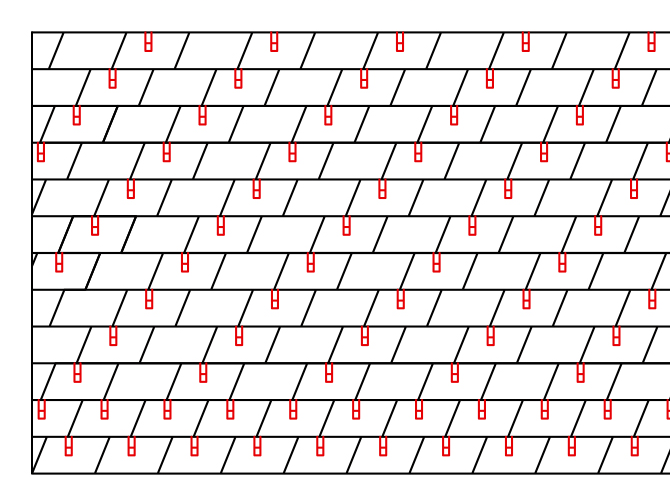

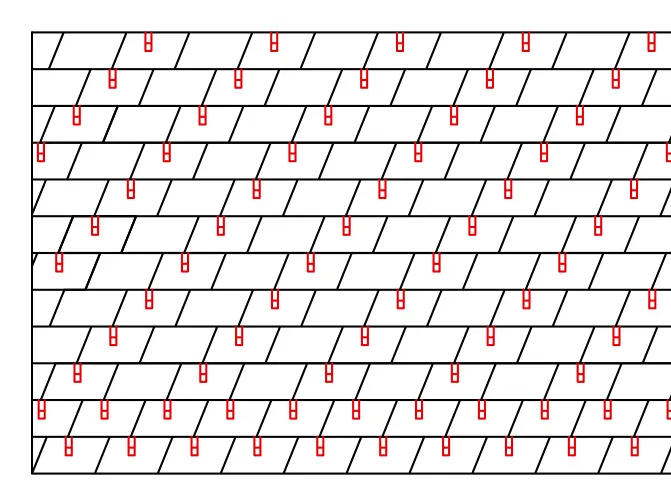

Fektetési séma S2

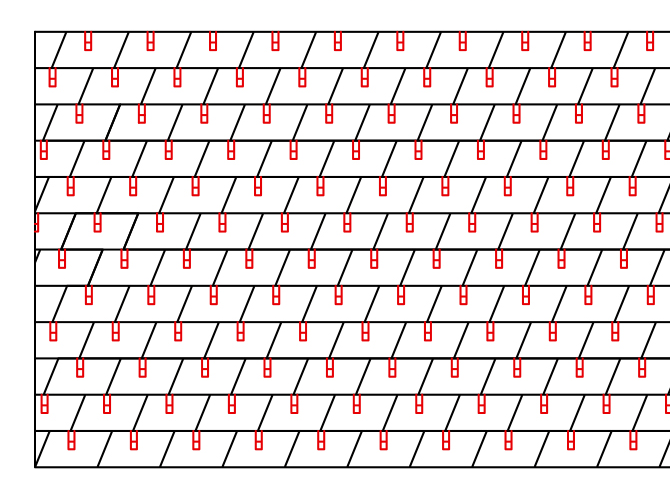

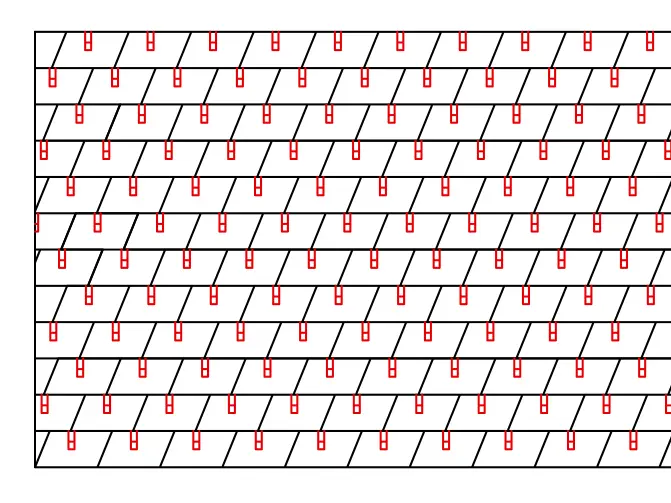

Fektetési séma S3

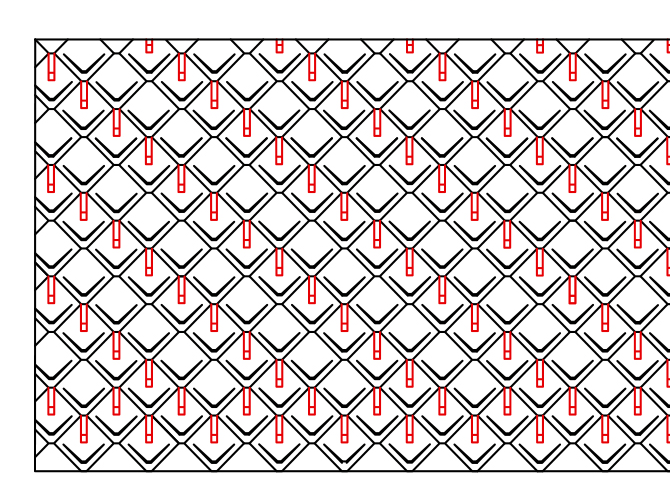

PREFA TETŐFEDŐ ROMBUSZ 29X29

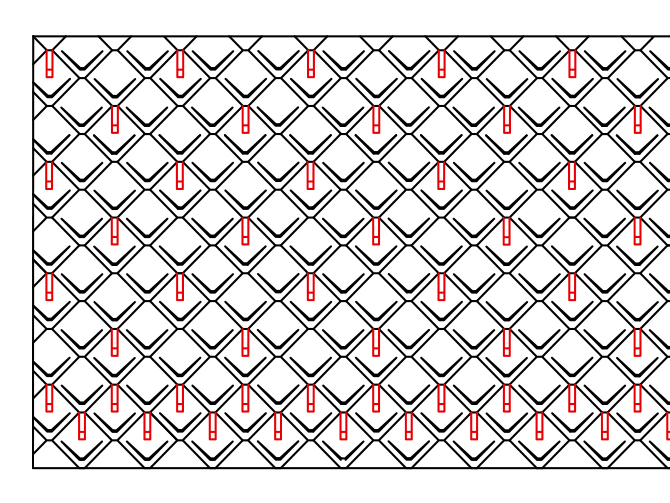

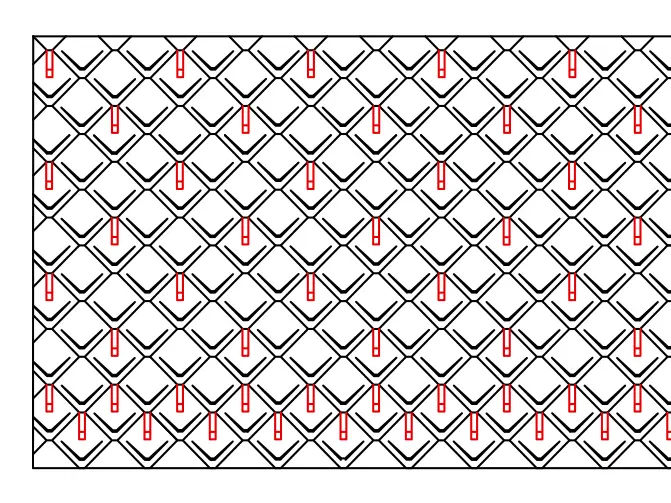

Fektetési séma R291

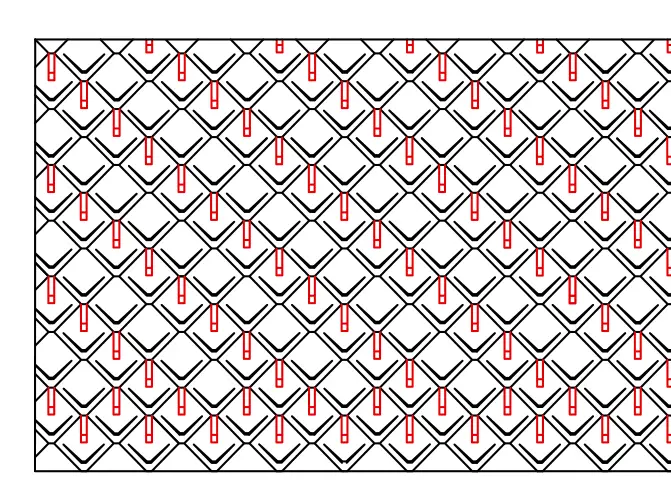

Fektetési séma R29 2

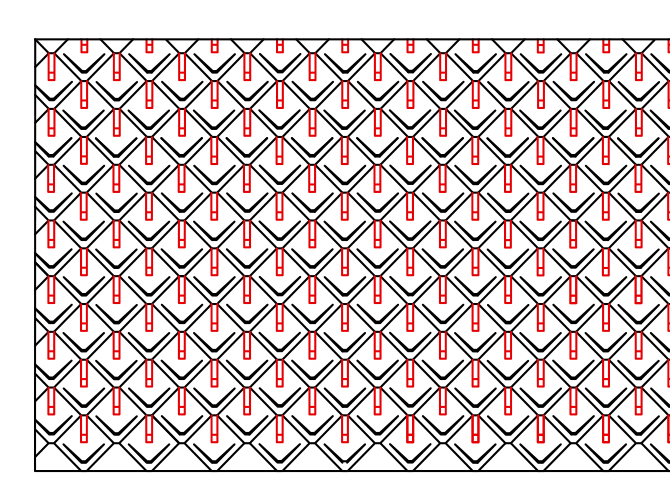

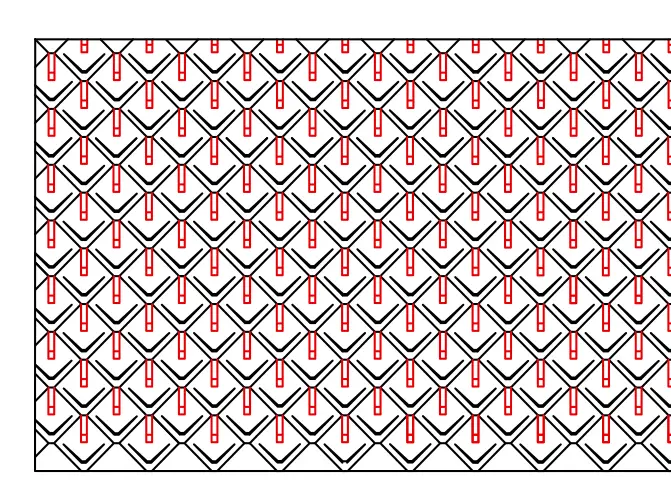

Fektetési séma R29 3

PREFA TETŐFEDŐ ROMBUSZ 44X44

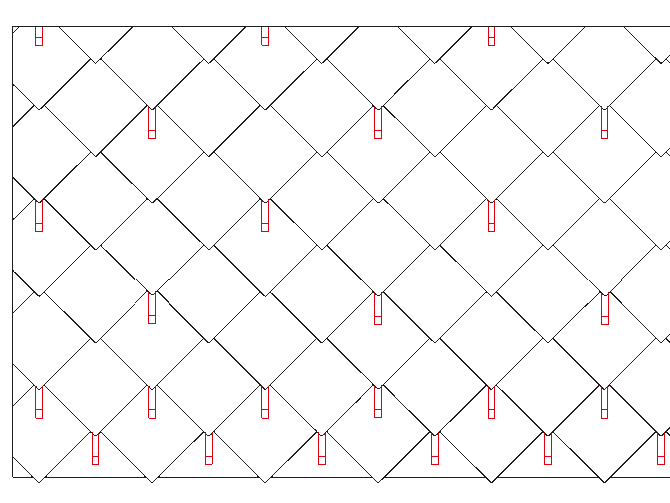

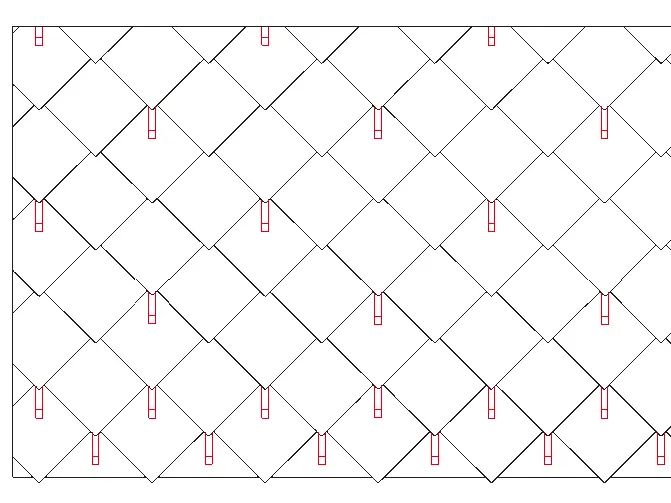

Fektetési séma R44 1

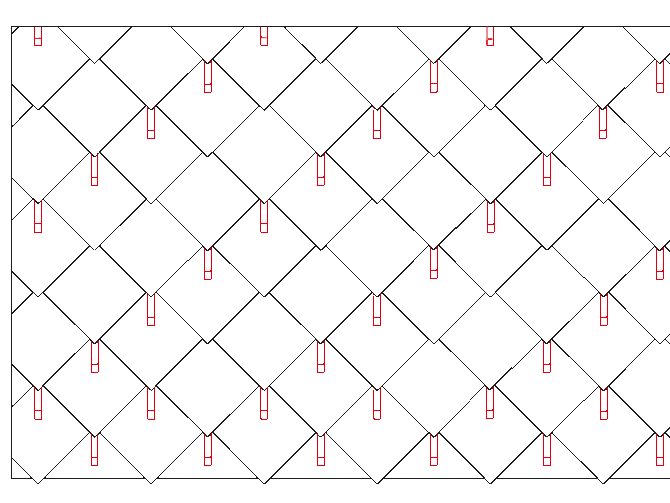

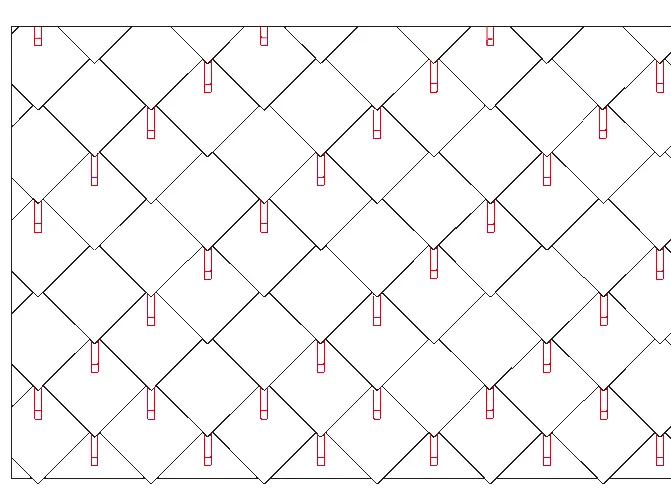

Fektetési séma R44 2

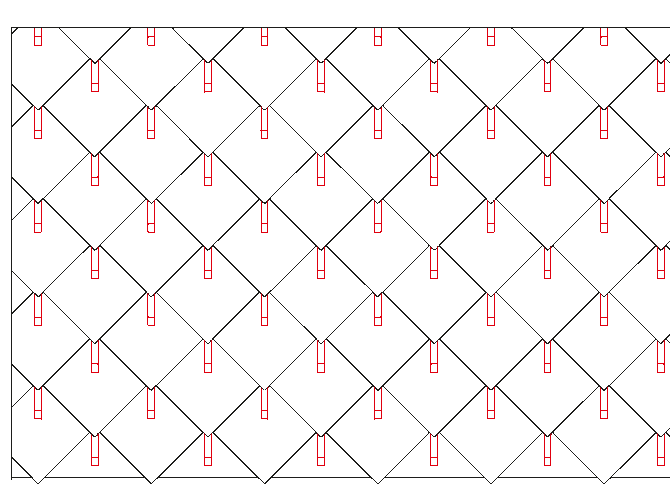

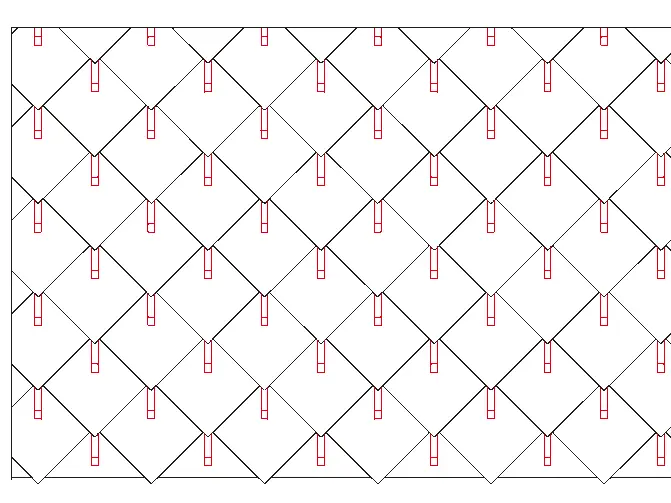

Fektetési séma R44 3

PREFA TETŐFEDŐ PANEL FX.12

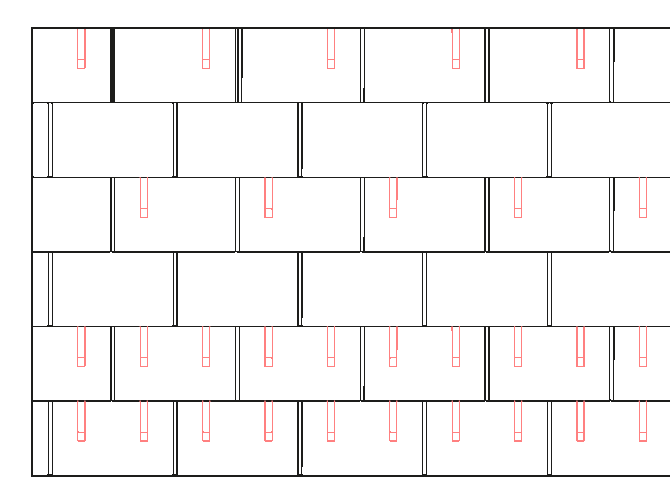

Fektetési séma FX.12 1

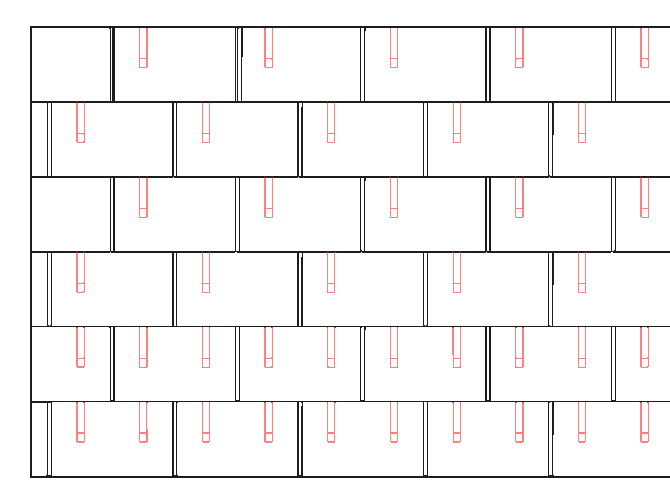

Fektetési séma FX.12 2

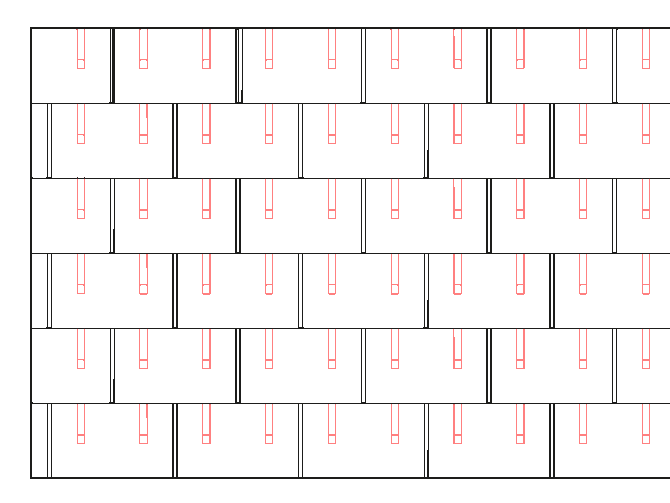

Fektetési séma FX.12 3

Általános tudnivaló: A tetőről lezúduló hótömeg okozta károkért alapvetően az épület tulajdonosa felel. Ezt a felelősséget sem általános figyelmeztető táblák felállításával, sem a hóvágók beépítésével nem lehet kikerülni. A hóvágók megfelelő méretezése és előírásszerű beépítése esetén sem lehet kizárni a hótömeg lezúdulását a tetőről. A kivitelező vevőivel (épülettulajdonos) szemben alapvetően azokért a károkért felel, amelyek nem megfelelő méretezés, illetve a nem szakszerű beépítés miatt keletkeznek. Amennyiben tehát ha a vevő a beépítési tájékoztatás ellenére optikai vagy egyéb okok miatt kevesebb hóvágó beépítését kéri, a kivitelezőt figyelemfelhívási kötelezettség terheli. A megbízásban írásban egyértelműen fel kell hívni a figyelmet a szabványnak nem megfelelő kivitelezésre, és az ebből adódó lehetséges következményekre. Javaslat: A ház bejáratai és közterület fölött kiegészítő intézkedésként hófogó berendezés szerelhető fel. Helyzettől függően célszerű lehet kiegészítő hófogó berendezéseket (több hóvágót vagy hófogó berendezést) felszerelni a padlásablakok, kémények, napkollektorok, tetőkibúvó ablakok, tetőablakok, szellőzőcsövek, hajlatok, stb. környékére. A PREFA alumínium hóvágókat az érvényes fektetési sémák szerint, a tetőhajlásszög és a hóterhelés figyelembevételével szerelje fel. Minden egyes hóvágót 2 szöggel rögzítsen. Csak eredeti PREFA hóvágókat használjon.

1 MB Schneestopperbedarfsermittlung.pdf
