Az alátétszerkezetet az – épülettel és helyszínnel kapcsolatos – statikai követelmények szerint kell megtervezni és kivitelezni.
A munka megkezdése előtt tájékoztassa az ácsszerkezet kialakítását végző céget a kivitelezéssel kapcsolatos elképzeléseiről (pl. él- és gerinckialakítás, kábelcsatorna elhelyezése és kivitelezése), a bádogosmunka megkezdése előtt ellenőrizze azok helyességét.
Az aljzatot a hatályos szabványok és a helyi adottságok szerint kell kialakítani.
Javaslat teljes deszkázatra:
Javaslat faalapú lemezre (EN 14964 szerint):
Egyhéjú, szigetelés nélküli tetőszerkezetek esetén a nemzeti előírásoknak (alsó tetősíkra vonatkozó szabványoknak) megfelelő aljzatot, vagy legalább egy bitumenes elválasztóréteget kell beépíteni. Az alumínium korrózióállósága miatt strukturált szőnyegekre nincs szükség. A PREFA a strukturált szőnyegek használatát nem ajánlja. Vastagabb elválasztórétegek esetén szükség szerint az elemek rögzítéséhez hosszabb csavarokat kell használni.
Ha a faalapú lemezeket a PREFA tetőhéjazat aljzataként szeretnék használni, a vastagság kiválasztásáról, a faalapú anyaghoz való rögzítésről és a fémfedés aljzataként való felhasználásról a faalapú lemezek gyártójával vagy a kereskedővel kell egyeztetni.
Faalapú lemez használata esetén minden esetben elválasztóréteg beépítésére van szükség.
Az aljzatként használt OSB-lapok különleges szerkezetnek minősülnek, és ennek megfelelő tervezést igényelnek.
Megjegyzés
A PREFA az OSB-lemezek használatát fém homlokzatburkolat alátétszerkezeteként elválasztóréteggel és elválasztóréteg nélkül sem javasolja.
A szükséges kábelvezetés alapján a fa alátétszerkezetet a következő részleteknek megfelelően kell elkészíteni. A kábelcsatornák számát és pozícióját a PREFA terméktechnikai osztály határozza meg és a PV fektetési tervben jeleníti meg.

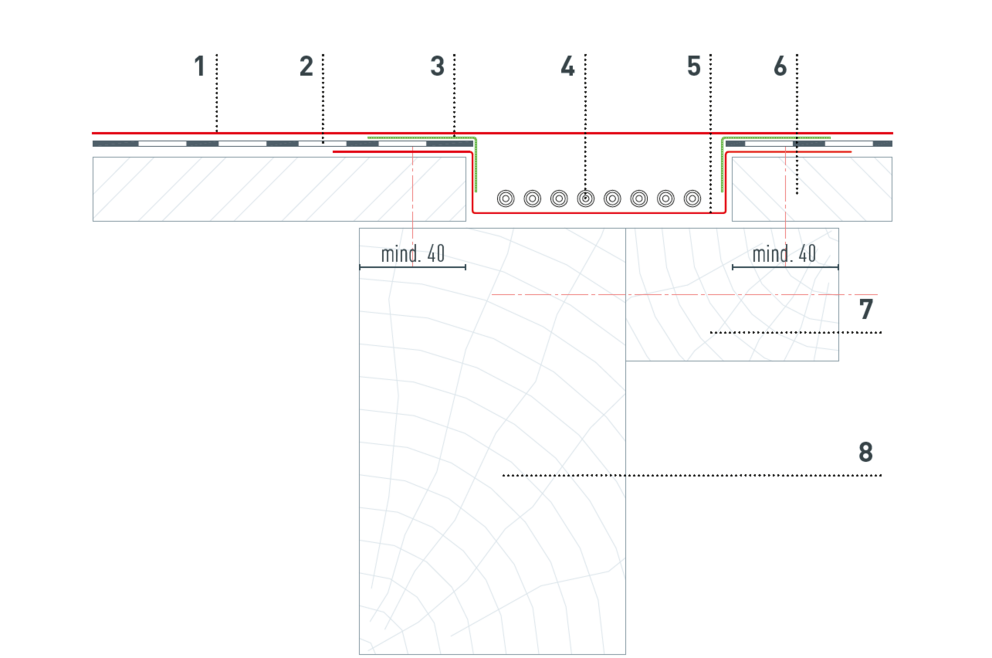

Széles kábelcsatorna kialakítása egyhéjú tetőtrétegrendben
1 Napelemes tetőfedő panel |
5 Kábelcsatorna (élrész) |

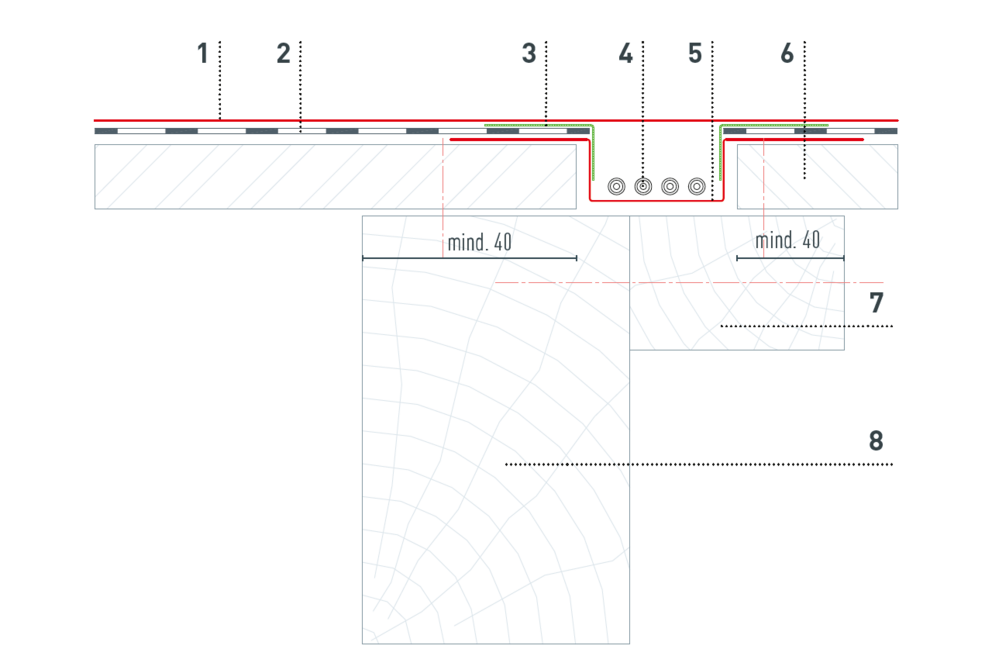

Keskeny kábelcsatorna kialakítása egyhéjú tetőrétegrendben
1 Napelemes tetőfedő panel |
5 Kábelcsatorna (élrész) |

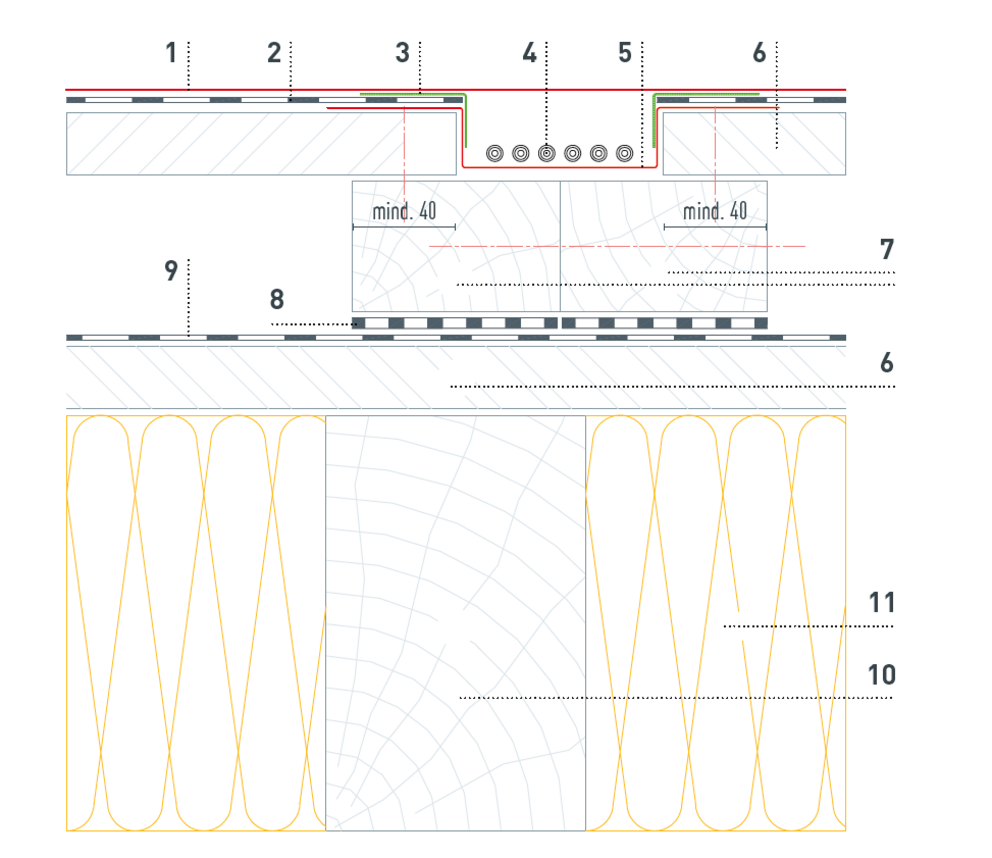

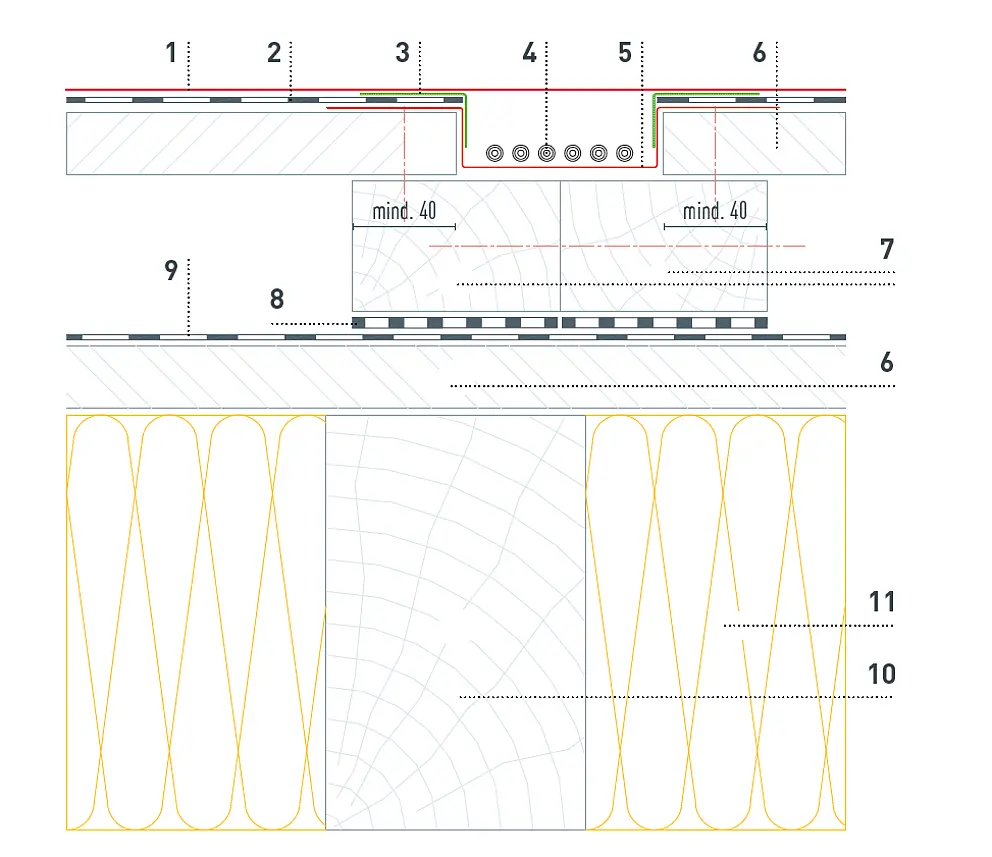

Széles kábelcsatorna kialakítása kétrétegű tetőszerkezetben
1 Napelemes tetőfedő panel |
7 Ellenlécezés |

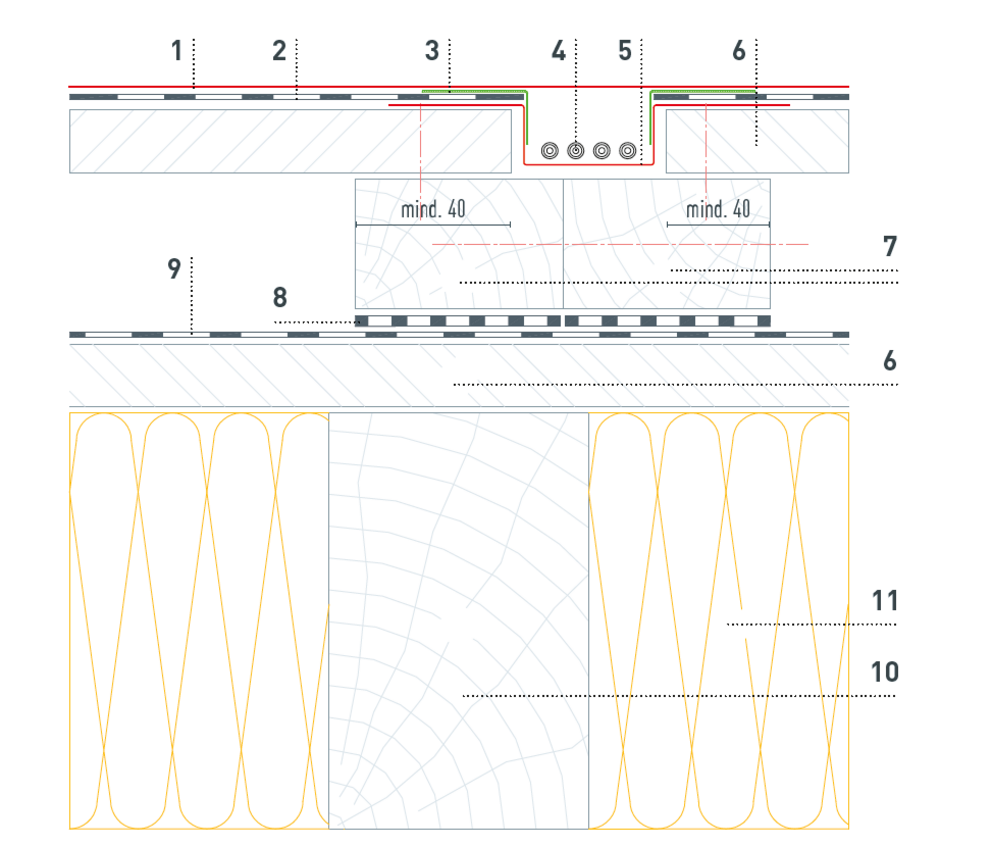

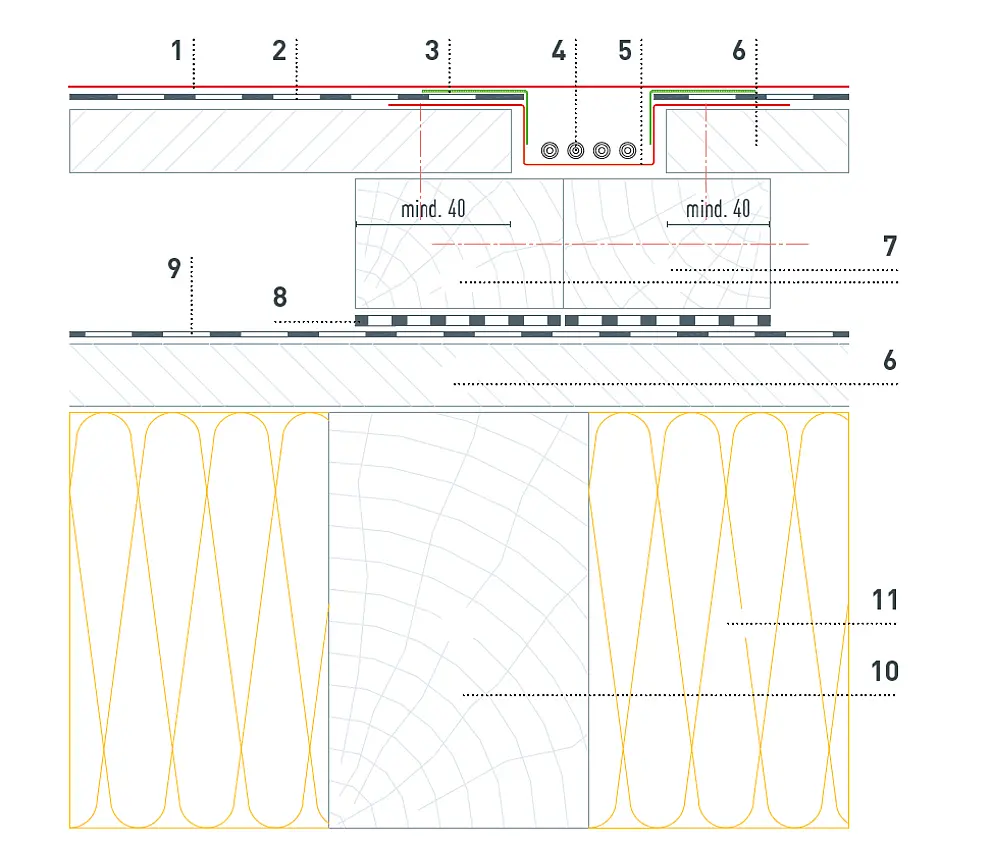

Keskeny kábelcsatorna kialakítása kétrétegű tetőszerkezetben
1 Napelemes tetőfedő panel |
7 Ellenlécezés |

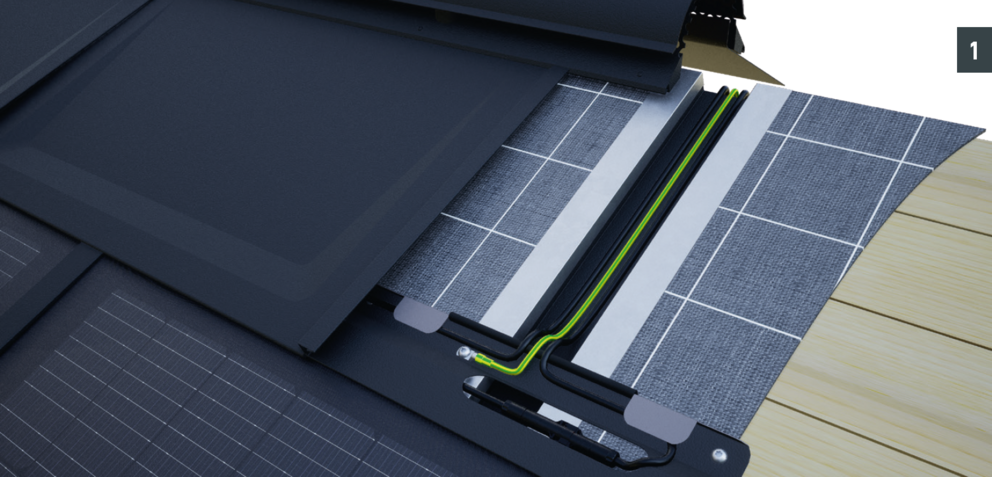

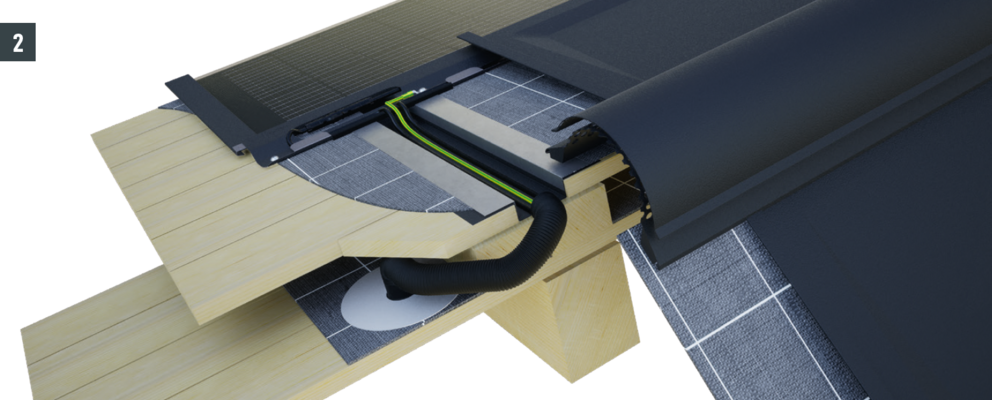

A tetőáttörések, illetve az épületbe történő kábelbevezetések több anyagréteget törnek át és így több szakipar (tetőfedő/bádogos, ács, valamint villanyszerelő) együttműködését követelik meg.
Az összes műveletet az építési ütemterv szerint kell elvégezni.
A tetőáttöréseket szakszerűen kell elkészíteni és azok a különböző szerkezeti rétegek alkalmasságát, ill. funkcióját nem befolyásolhatják.

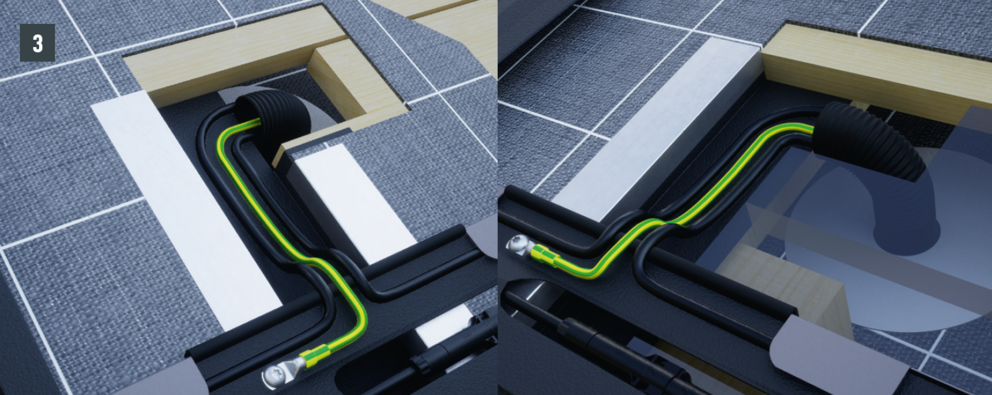

A PREFA solar kábelátvezető elem beépítésénél használatos ragasztható gallérok segítségével a legtöbb esetben kialakítható a rétegek közötti szakszerű kábelbevezetés.
