Miből áll a PREFA árvízvédelmi rendszer?: A rendszer elemei – árvízvédelem

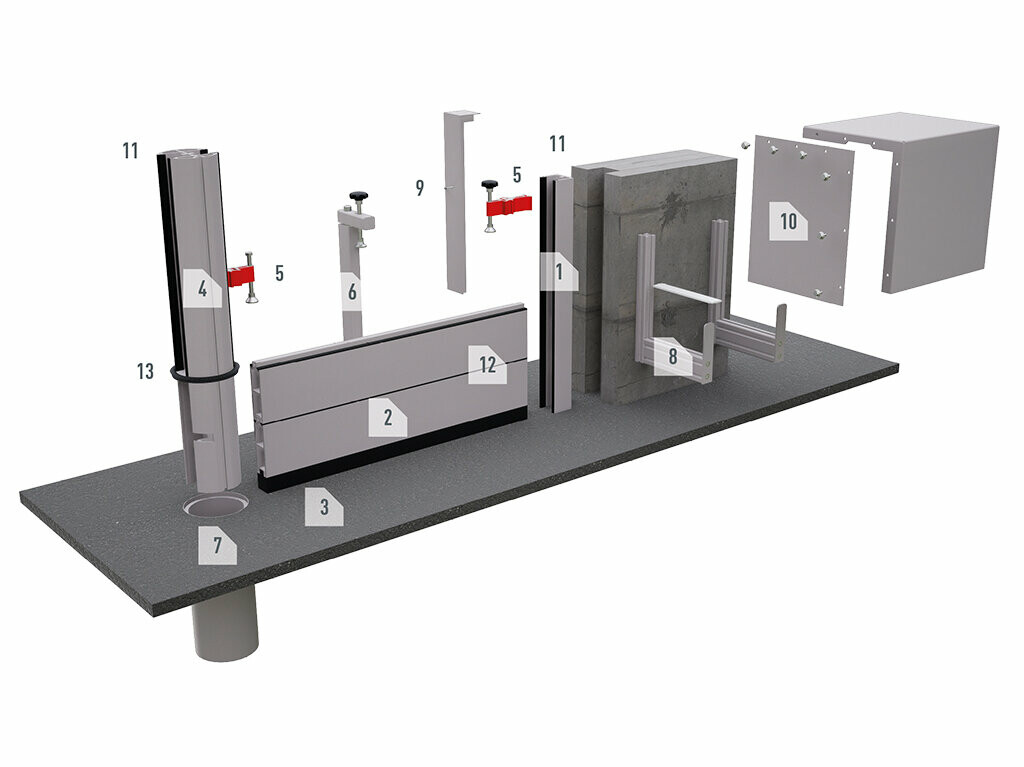

Detaillierte Systemzeichnung des PREFA Hochwasserschutzes aus Aluminium mit einzelnen Komponenten

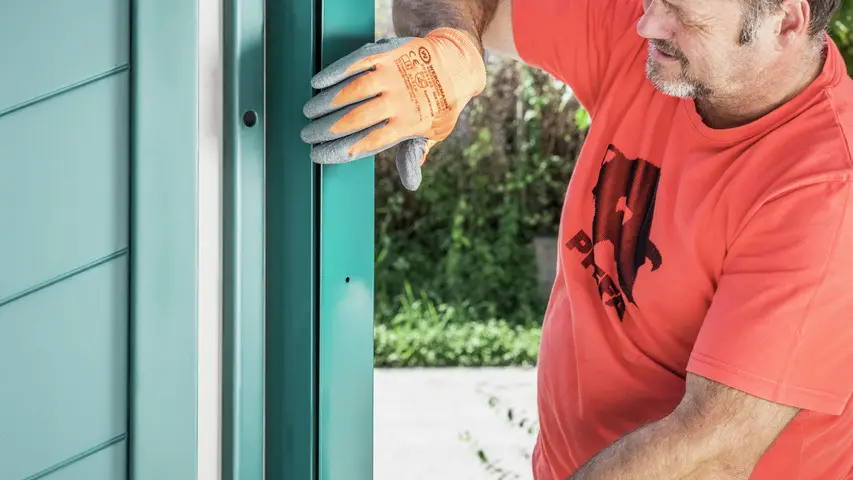

  1. FALI PROFIL:
    Árvízvédelmi elem, amely a falazatba vagy a falnyílás elé, a falnyílásba vagy azzal egy síkban, ahhoz rögzítve szerelhető.

  2. GÁTGERENDA:
    Az árvízvédelmi rendszer fali profilokba vagy a középoszlopokba csúsztatott profiljait gátgerendának nevezzük.A gátgerendák nútféderes rendszer segítségével illeszkednek egymásra, a profilokat pedig speciális, cserélhető gumitömítésekkel (gátgerenda-tömítések) lezárják és a tetejükön feszítőelemmel rögzítik.

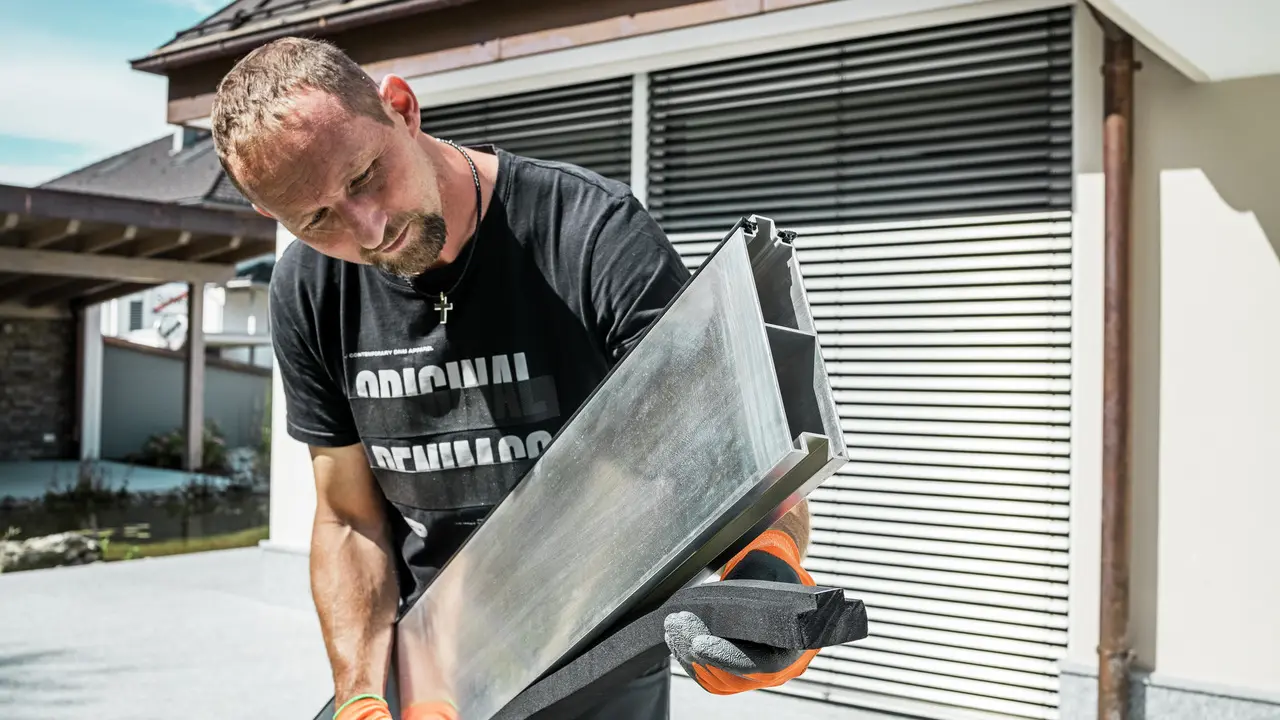

  3. PADLÓTÖMÍTÉS:
    Árvízvédelem esetében a legalsó gátgerenda és a teherhordó alap (padló) közötti rést a padlótömítés zárja le. Amennyiben az árvízvédelmi rendszer folyamatos használatban van, akkor speciális, tartós padlótömítést kell alkalmazni.


  4. KÖZÉPOSZLOP PADLÓHÜVELLYEL:
    Nagyobb területek árvízvédelmére középoszlopokat használnak. Ezek speciális oszlopok, amelyek köztes merevítésre szolgálnak. Az oszlopokat bajonettzárral a földbe betonozott padlóhüvelyekbe csúsztatják.

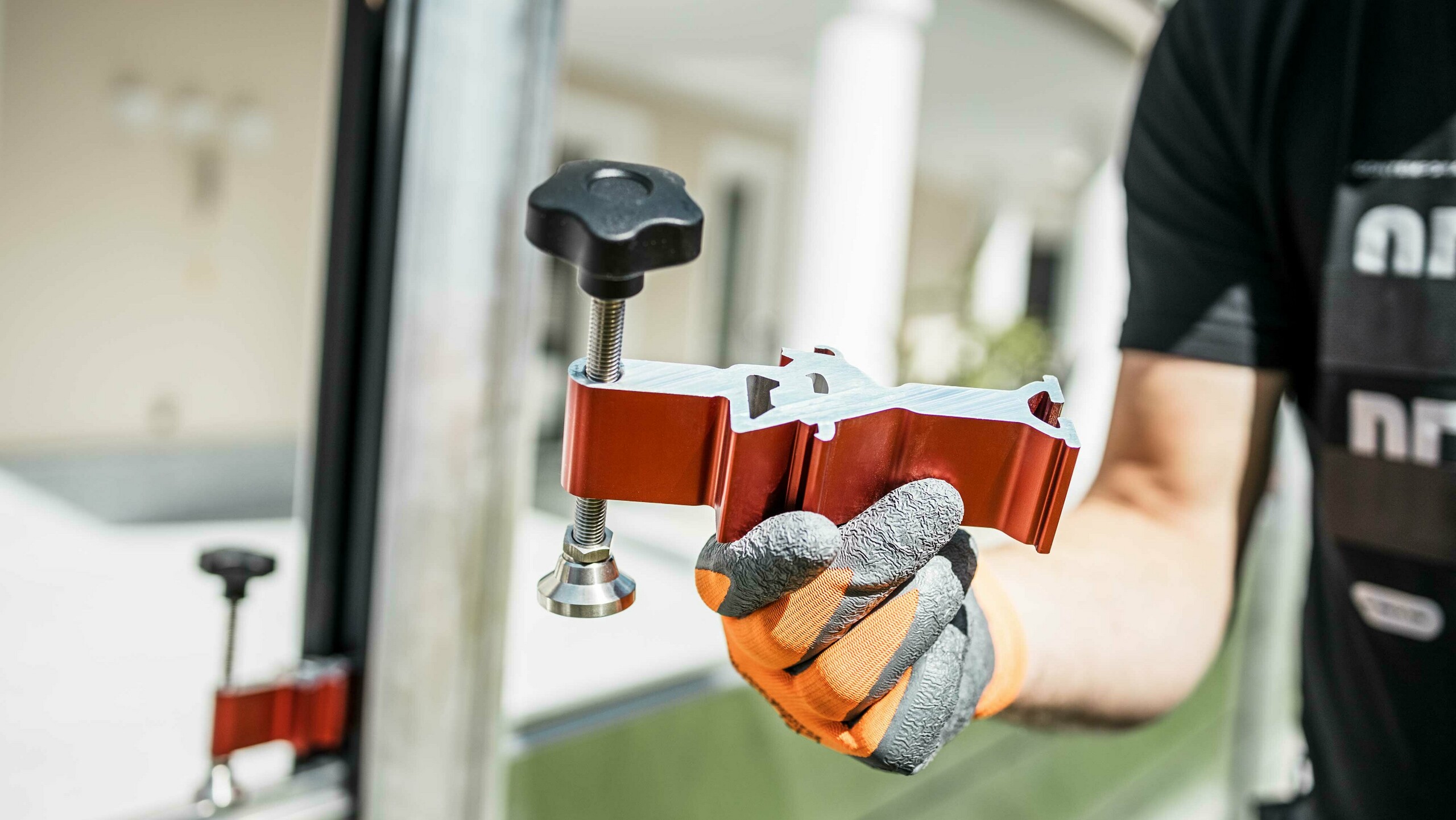

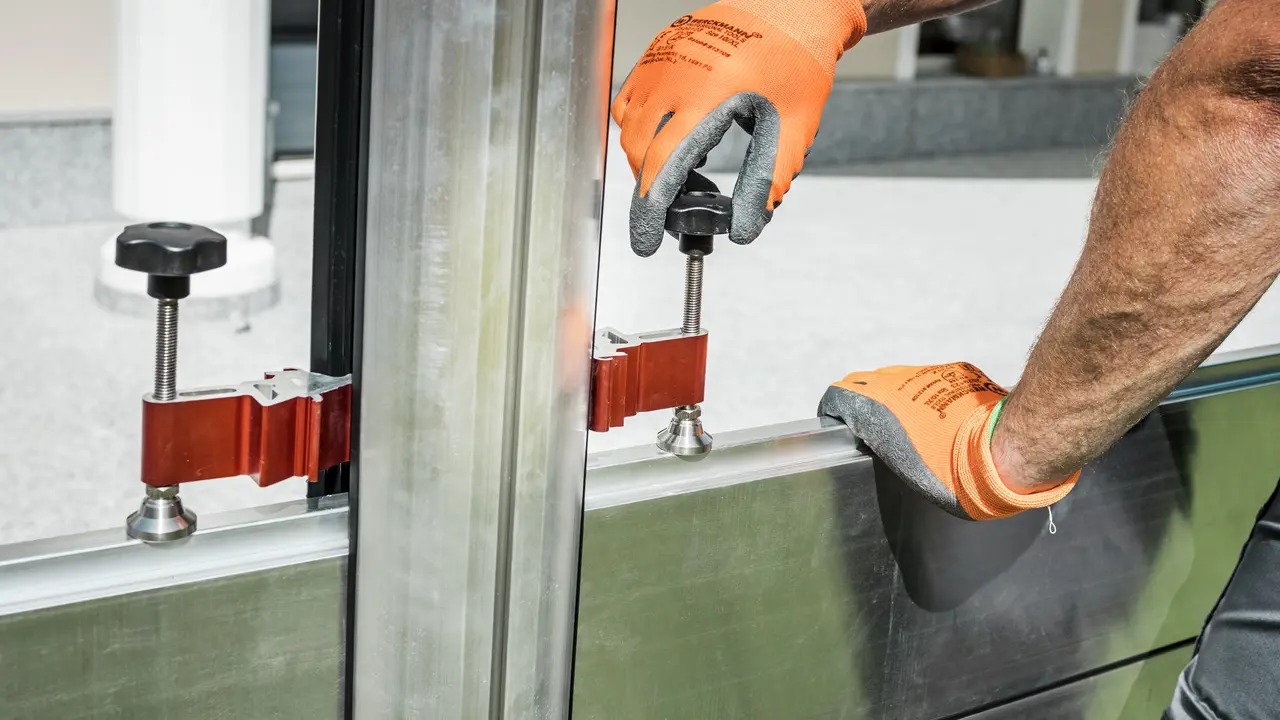

  5. FESZÍTŐELEM:
    Az árvízvédelemben a feszítőelemet a gátgerendák feszítésére használják. A feszítőelem a gátgerendákat a helyükön tartja, a padlótömítést pedig az alaphoz nyomja.


  6. LESZORÍTÓELEM:
    Nagyon nagy fesztávolságok esetén kiegészítő megoldásként a leszorítóelem lefelé nyomja a gátgerendákat és a (középen elhelyezett) padlótömítést.


  7. PADLÓHÜVELY A KÖZÉPSŐ OSZLOPHOZ:
    Az árvízvédelem rögzítőszerkezetét be kell betonozni. A padlóhüvely tehát a középső oszlop bebetonozott alapja és behelyezési pontja.


  8. TARTÓKONZOL GÁTGERENDÁKHOZ:
    Tárolóelem: A praktikus gátgerendatartó konzolban (árvízvédelmi rendszertől függően) legfeljebb 6 használaton kívül gátgerenda tárolható.


  9. PROFILTAKARÓ/FALIPROFIL-TAKARÓ:
    Használaton kívül letakarja a fali profilt, hogy a gátgerendák becsúsztatására szolgáló elem tiszta és használatra kész maradjon, valamint hogy az UV-sugárzás ne tegyen kárt a tömítésekben.

  10. TÁROLÓFEDÉL:
    Tárolóelem: A tartókonzolban tárolt gátgerendákat védi az időjárás hatásaitól, például az UV-sugárzástól. Az egyes szegmensek összecsavarozása révén stabil fedél alakítható ki.
