Négyszögszelvényű lefolyócső

Szögletes, praktikus, szép! A modern építészet innovatív tető-vízelvezetési rendszere.

+9
olvasson tovább

Információk

A négyszögszelvényű alumínium lefolyócső-rendszer új fejezetet jelent a tető-vízelvezetésben. A leegyszerűsített és elegáns formatervezésnek köszönhetően optimális modern épületeknél való alkalmazáshoz. Az innovatív alumíniumtermékek nemcsak különösen robusztusak, de jól is néznek ki. A hátoldalon lévő tartók által a négyszögszelvényű lefolyócsövek tökéletesen illeszkednek a homlokzatba – látható rögzítések nélkül. A PREFA vízelvezető rendszer tizenkét különböző szerkezeti elemből áll: négyszögszelvényű lefolyócsövek a négyszögszelvényű ereszcsatornákhoz igazított sugarú végekkel, különböző 72°-os csőkönyökök, attikafal-betorkolló elem és vízgyűjtő üst szögletes lefolyóval.

Színek áttekintése (13)

A termék a következő színekben kapható

szín

megnevezés

~ RAL

01 braun

P.10 barna

7013

P.10 antracit

7016

P.10 fekete

9005

téglavörös

8004

oxidvörös

3009

mohazöld

6005

P.10 világosszürke

7005

cinkszürke

7030

P.10 prefafehér

9002

P.10 mogyoróbarna

8019

ezüstmetál

9006

natúr alumínium

PREFA dunkelgrau ähnlich DB 703 oder RAL 7043

P.10 grafitszürke

7043

1 A P.10 márványszürke, P.10 homokszín, P.10 rozsdabarna, P.10 patinazöld, natúr tölgy, silver tölgy erezett, dió, patinaszürke és natúr alumínium színeket a természet ihlette, és olyan csekély színeltéréseket mutatnak, melyek a termékeknek összetéveszthetetlen karaktert biztosítanak.

3 Metál színeknél színeltérések jelentkezhetnek.

Pokyny

  • Uvedené hodnoty RAL jsou pouze přibližné hodnoty (~),  které se mohou částečně značně  lišit od původní PREFA barvy a za určitých okolností neodrážejí subjektivní vnímání barev.
  • Zejména pro kvalitu barev P.10 nelze vzhledem k povrchové struktuře definovat téměř žádné hodnoty. Kromě toho vycházejí  barvy P.10 břidlicová, P.10 písková, P.10 žíhaná hnědá, P.10 patina zelená, dřevo světlé, dřevo tmavé a patina šedá  z přírodní barevnosti, která je tvořena několika barevnými odstíny.
  • Pro přesné určení barvy doplňkových dílů je proto třeba vždy používat originální vzory.

Műszaki információk

SZÍNVÁLASZTÉK

12 színben kapható. RAL vagy NCS szerinti egyedi színek kérésre

NÉGYSZÖGSZELVÉNYŰ LEFOLYÓCSŐ MÉRETEZÉSE (DARABHOSSZ: 3 M ÉS 1,5 M)

100 x 100 mm (négyszögletes)

Sugarak a PREFA négyszögszelvényű ereszcsatornákhoz igazítva

NÉGYSZÖGSZELVÉNYŰ LEFOLYÓCSŐ VASTAGSÁGA

1,6 mm

Végigfutó foglalattal a rögzítő elemhez (csőbilincshez hasonló működés)

Tervezés és alkalmazás

Itt további termékinformációkat tölthet le

Tartozékok

PREFA négyszögszelvényű lefolyócső

□ 100/600 mm □ 100/3.000 mm □ 100/1.500 mm

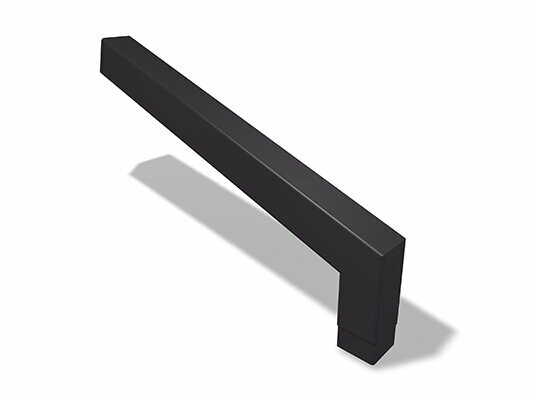

PREFA négyszögszelvényű lefolyóív 72° hosszú

□ 100 Látszó felület mérete 1.000 × 196 mm

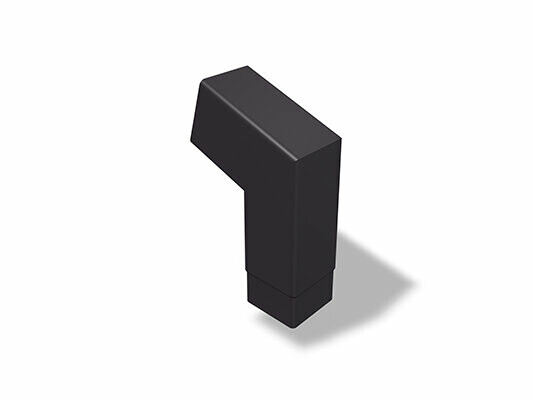

PREFA négyszögszelvényű lefolyóív 72° rövid

□ 100 Látszó felület mérete 196 × 196 mm

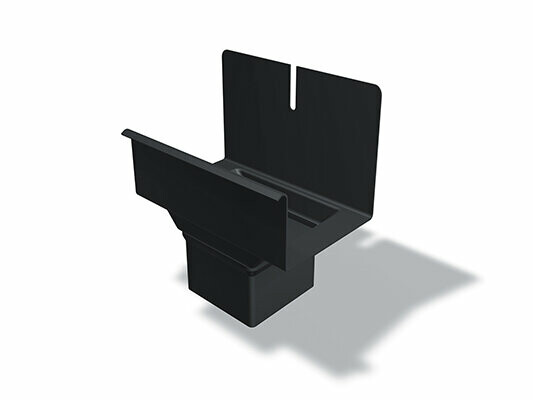

PREFA négyszögszelvényű vízgyűjtő üst

□ 100

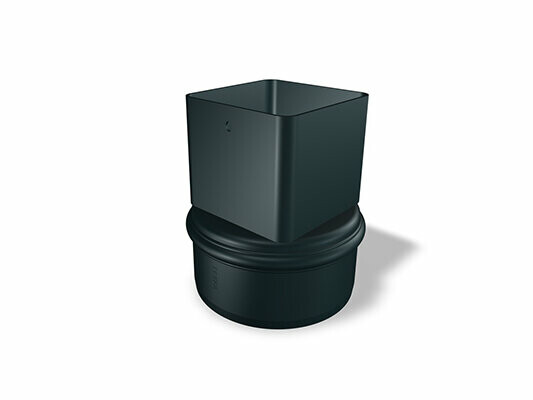

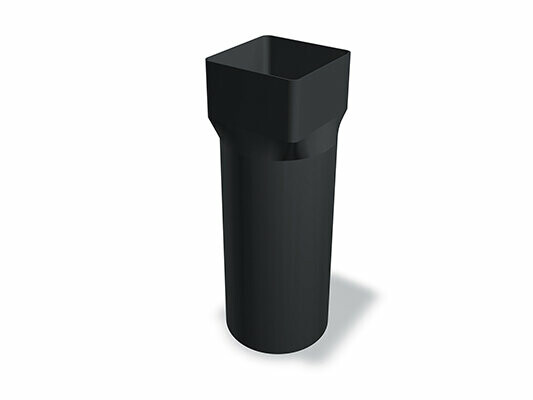

PREFA négyszögszelvényű lefolyócső átvezető elem

□ 100 – ⌀ 100 mm 110 mm-es PVC csőhöz □ 100 – ⌀ 115 mm 125 mm-es PVC csőhöz

PREFA négyszögszelvényű betorkolló elem

333 mm/□ 100 400 mm/□ 100

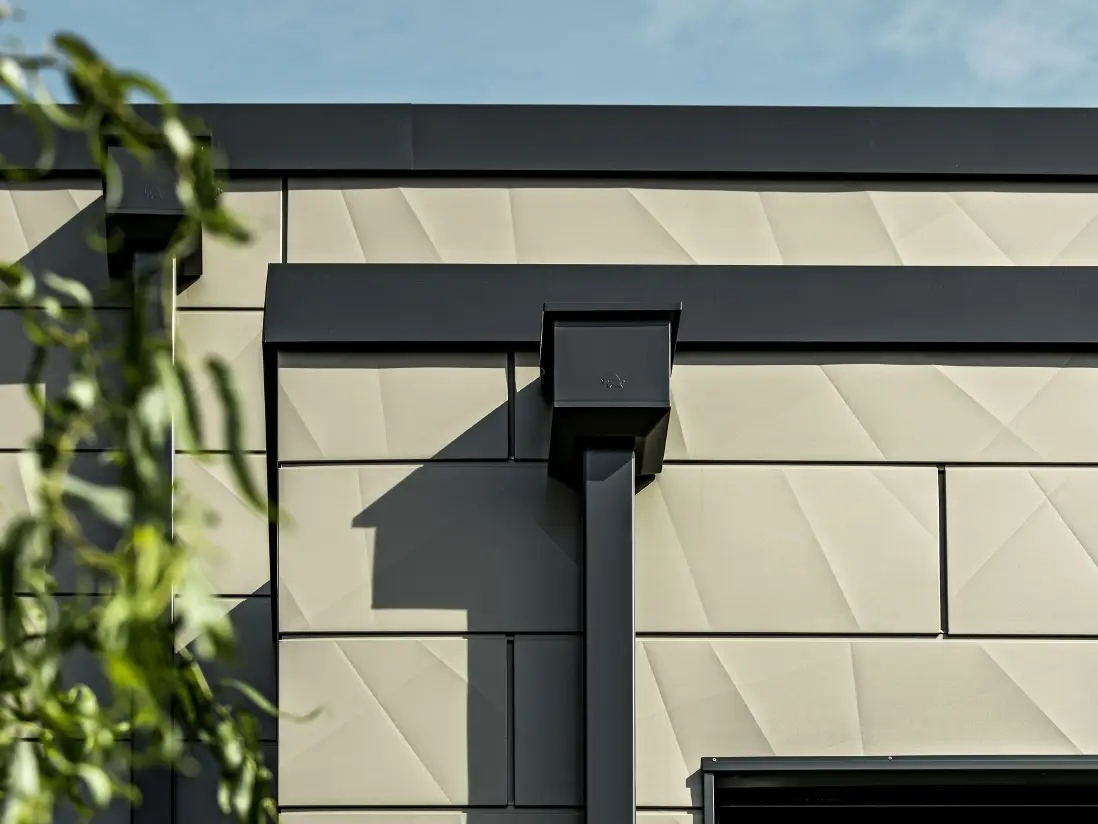

PREFA négyszögszelvényű lefolyócső attikafal-vízgyűjtő üst

□ 100 110 mm-es PVC csőhöz

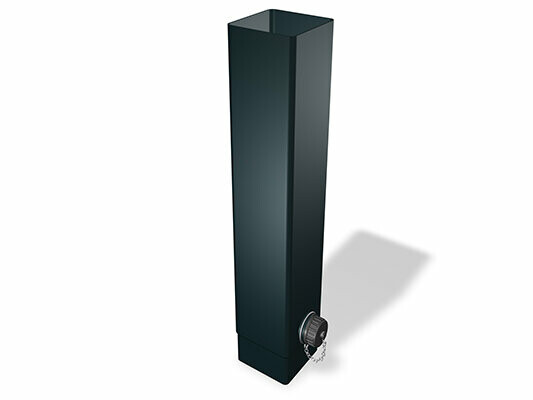

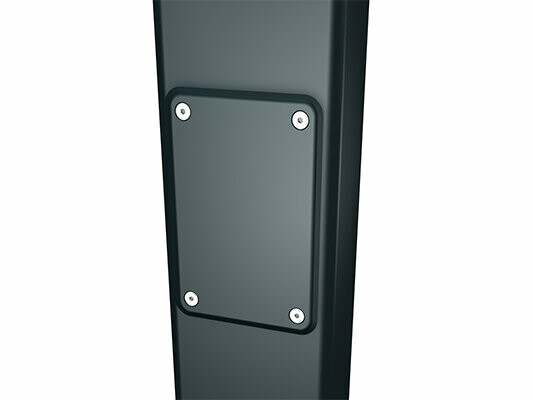

PREFA négyszögszelvényű lefolyócső tisztítónyílással

□ 100/1.500 mm

PREFA Gumitömítés

⌀ 100 mm 110 mm-es PVC/KG csőhöz

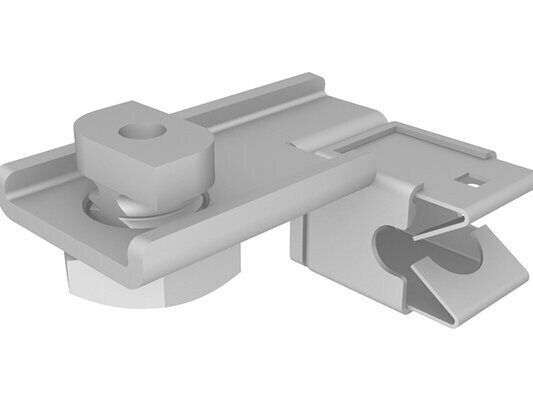

PREFA szögletes lefolyócső

Alumínium ötvözetből beépített NIRO-csíptetővel. Rögzítő elemmel szállítjuk. ⌀ 8 – 12 mm vezetéktartóval.

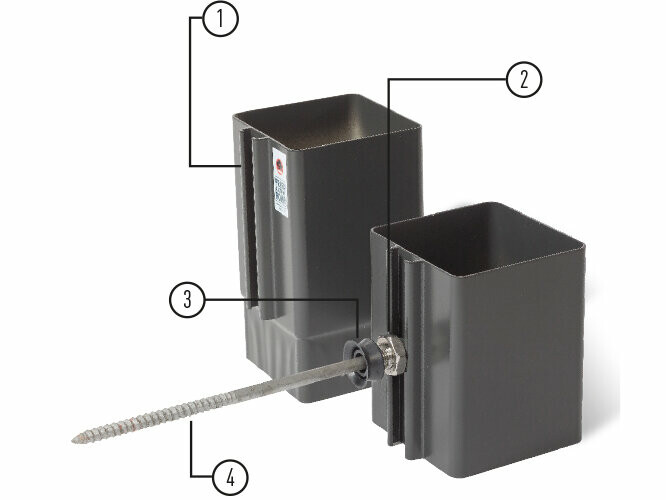

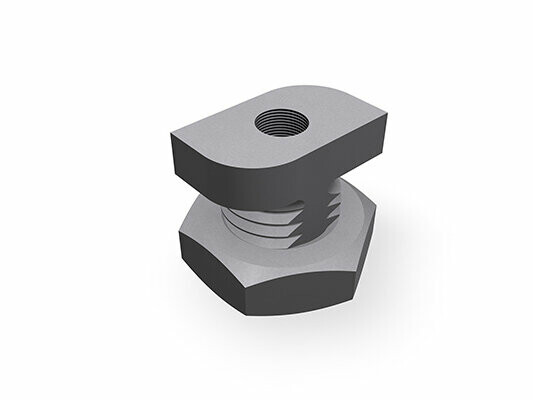

PREFA rögzítő elem

Szögletes lefolyócső rögzítésére, M10 menettel szár nélkül.
