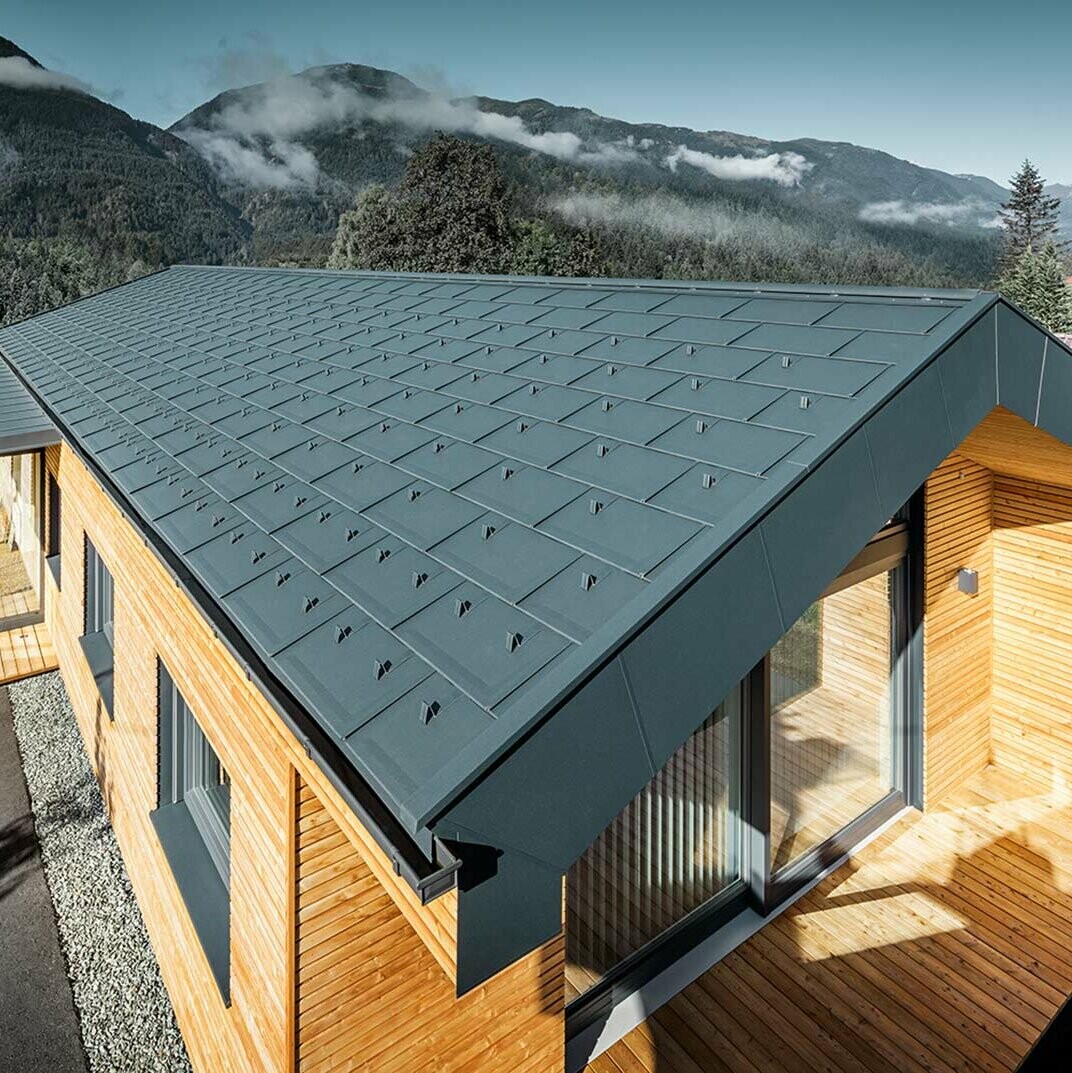

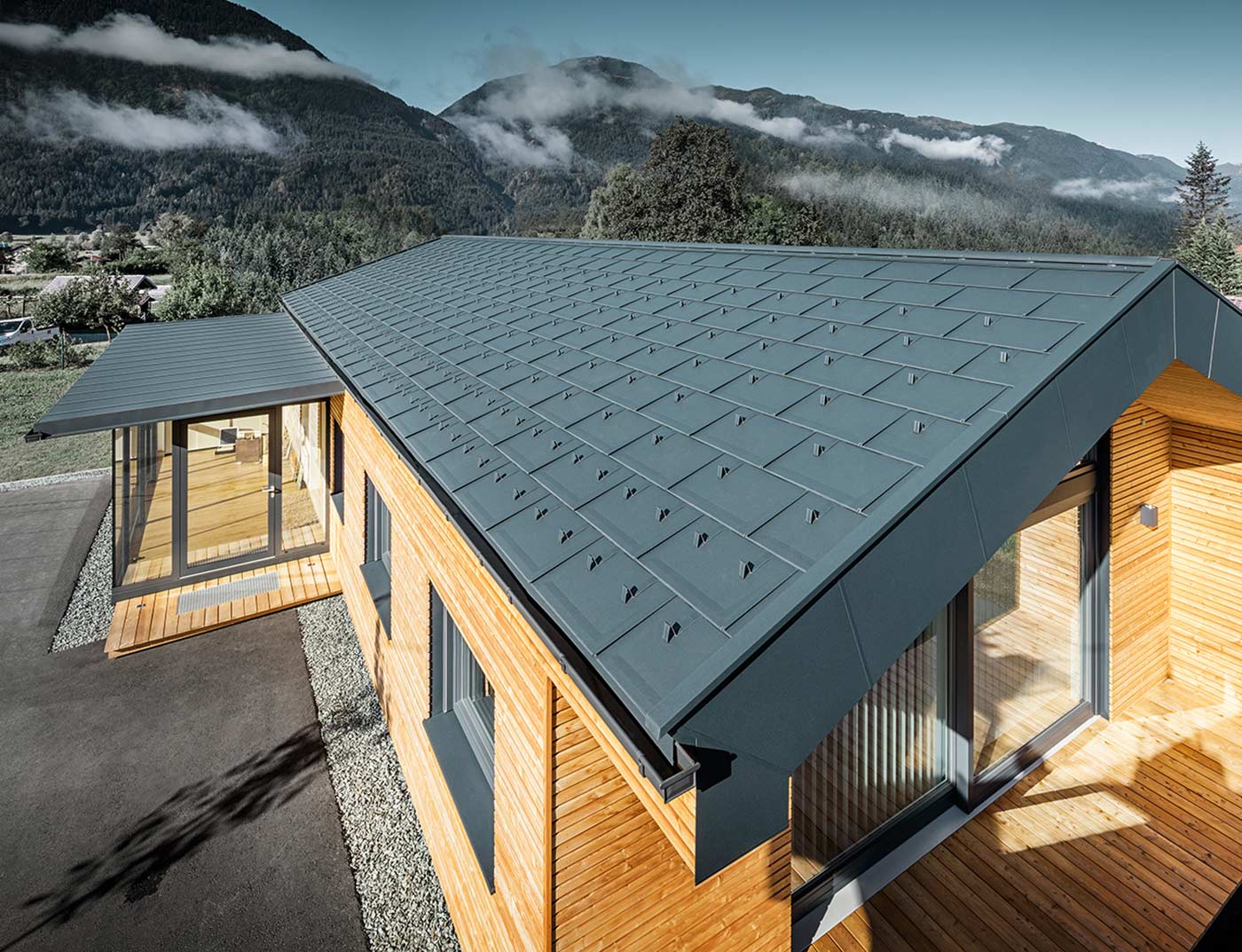

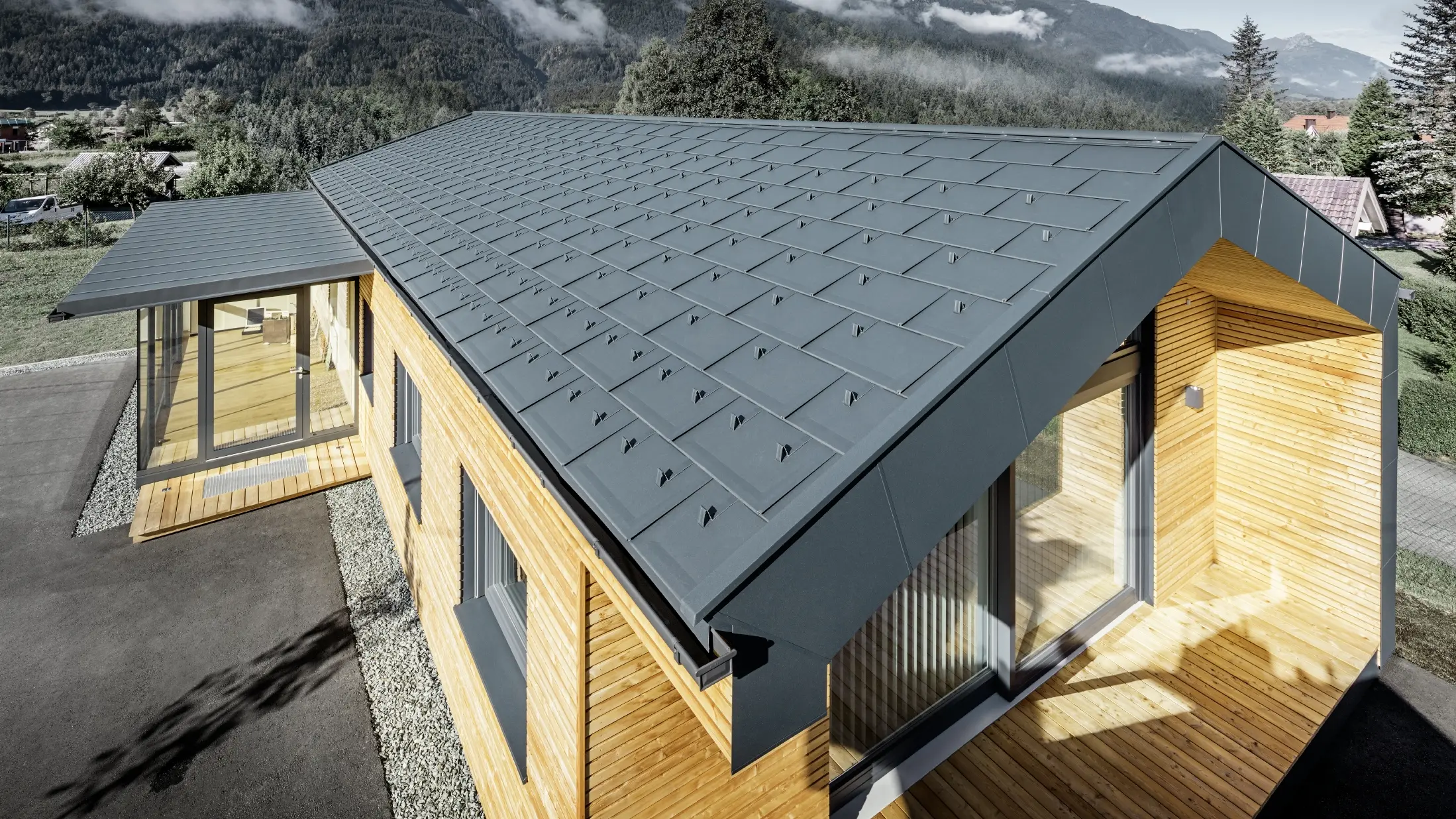

Das neue Firmengebäude der Holzbauer Faltheiner ist mit der PREFA Aludachplatte R. 16 in anthrazit eingedeckt, auch die Verblechungen wurden in Anthrazit ausgeführt. Für die Fassade wurde eine Lärchenfassade gewählt.

R.16-os Classic elem

Letisztult tervezés hosszanti formátumban: A visszafogott, egyenes vonalvezetésű és nagy alakú PREFA R.16 Classic elem nemcsak esztétikus, hanem gyorsan fel is rakható.

+6
olvasson tovább

Az alumínium PREFA Classic elemek szilárdság és élettartam szempontjából a legmagasabb minőségi követelményeket is kielégítik. Az R.16 Classic elemmel a PREFA egy olyan letisztult megjelenésű tetőt alakított ki, amely nagy tervezési szabadságot biztosít az egyedi építészeti megoldások megvalósításához. A PREFA R.16 Classic elem a tető felületétől és formájától függetlenül tág teret ad a vonzó, egyedi megoldásokat produkáló kreativitásnak.

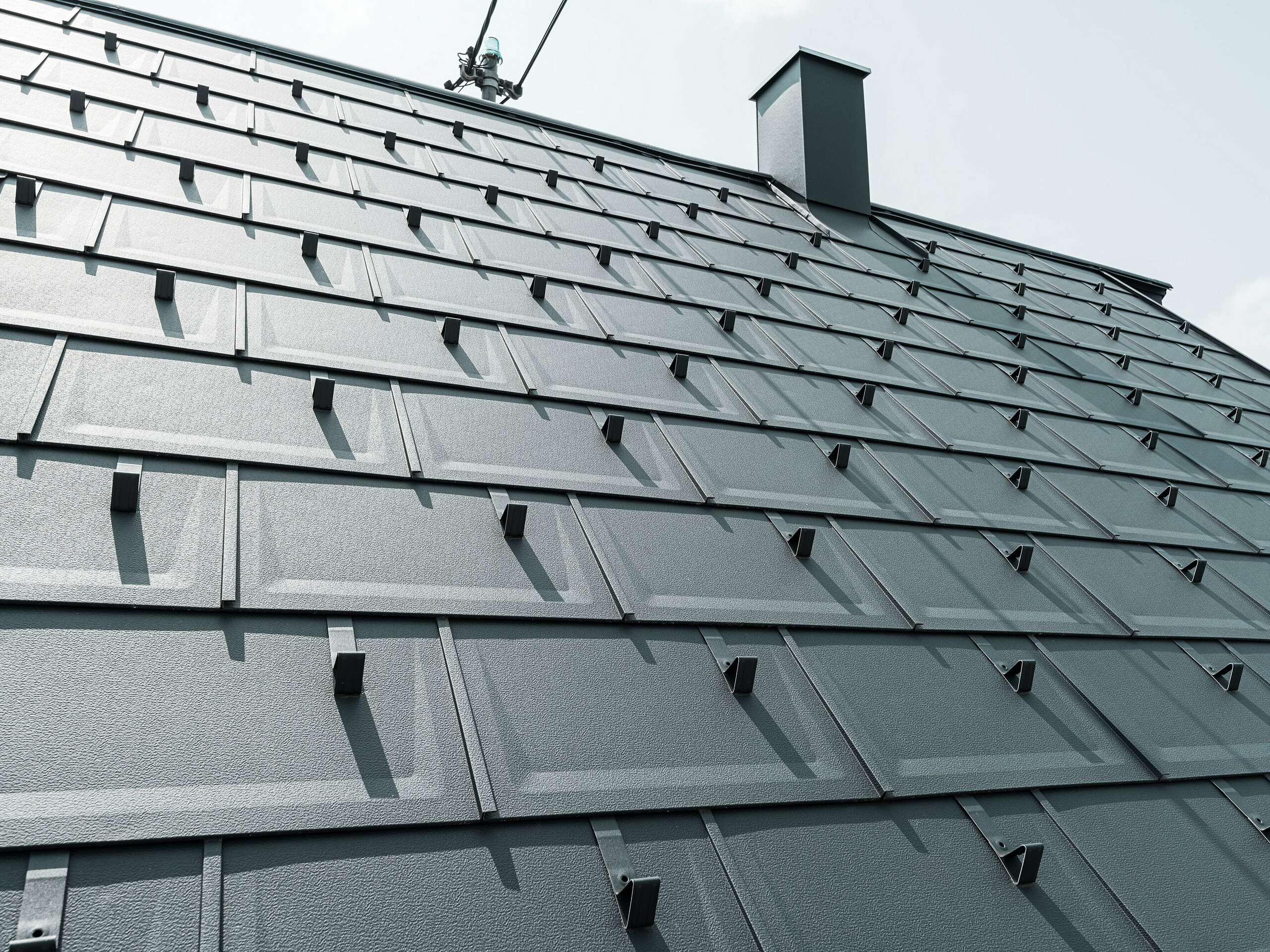

Detailaufnahme der PREFA Dachplatte R.16 in der Farbe P.10 Anthrazit. Am Dach sind PREFA Schneestopper und ein Rauchfang zu sehen.

A PREFA R.16 Classic elem előnyei

Az előnyök ikonja

Számos standard színben

P10 minőségben érhető el: Stukkó vagy – kérésre – sima felülettel is kapható.
A klasszikus cseréphatástól az időtálló szürke és természetes barna árnyalatokig;

Az előnyök ikonja

Modern megjelenés

különösen vonzó modern megjelenés a visszafogott kialakításnak köszönhetően

Az előnyök ikonja

Számos tartozék

A rögzítéstől a hóvédelmen át a tetőbiztonságig – a PREFA komplett rendszerének elemei műszakilag tökéletesen illeszkednek egymáshoz.

Az előnyök ikonja

40 év garancia

az anyagra és a színre

Az előnyök ikonja

Számos standard színben

P10 minőségben érhető el: Stukkó vagy – kérésre – sima felülettel is kapható.
A klasszikus cseréphatástól az időtálló szürke és természetes barna árnyalatokig;

Az előnyök ikonja

Modern megjelenés

különösen vonzó modern megjelenés a visszafogott kialakításnak köszönhetően

Az előnyök ikonja

Számos tartozék

A rögzítéstől a hóvédelmen át a tetőbiztonságig – a PREFA komplett rendszerének elemei műszakilag tökéletesen illeszkednek egymáshoz.

Az előnyök ikonja

40 év garancia

az anyagra és a színre

Közvetlenül szegezve, további hafterek nélkül

Nemcsak jól néz ki, de gyorsan le is lehet rakni: Az integrált rögzítősávhoz való közvetlen rögzítésnek köszönhetően az R.16 Classic elem nagyban megkönnyíti a bádogosmesterek munkáját. A tetőtervezésben pedig teljesen új perspektívákat tesz lehetővé. A 70 cm-es elemhosszúságú és 42 cm-es elemszélességű nagy formátumnak köszönhetően a tető lefedéséhez négyzetméterenként csupán 3,4 darab R.16 Classic elemre van szükség, és ezzel egyidejűleg yönyörű megjelenés érhető el.

Az R.16 Classic elem 17°-os minimális tetőhajlásszögtől használható. Mindössze 2,5 kg/m²-es tömegével kifejezetten ideális könnyűszerkezetes tetőkhöz, emellett viharálló, és az alumíniumnak köszönhetően nem rozsdásodik.

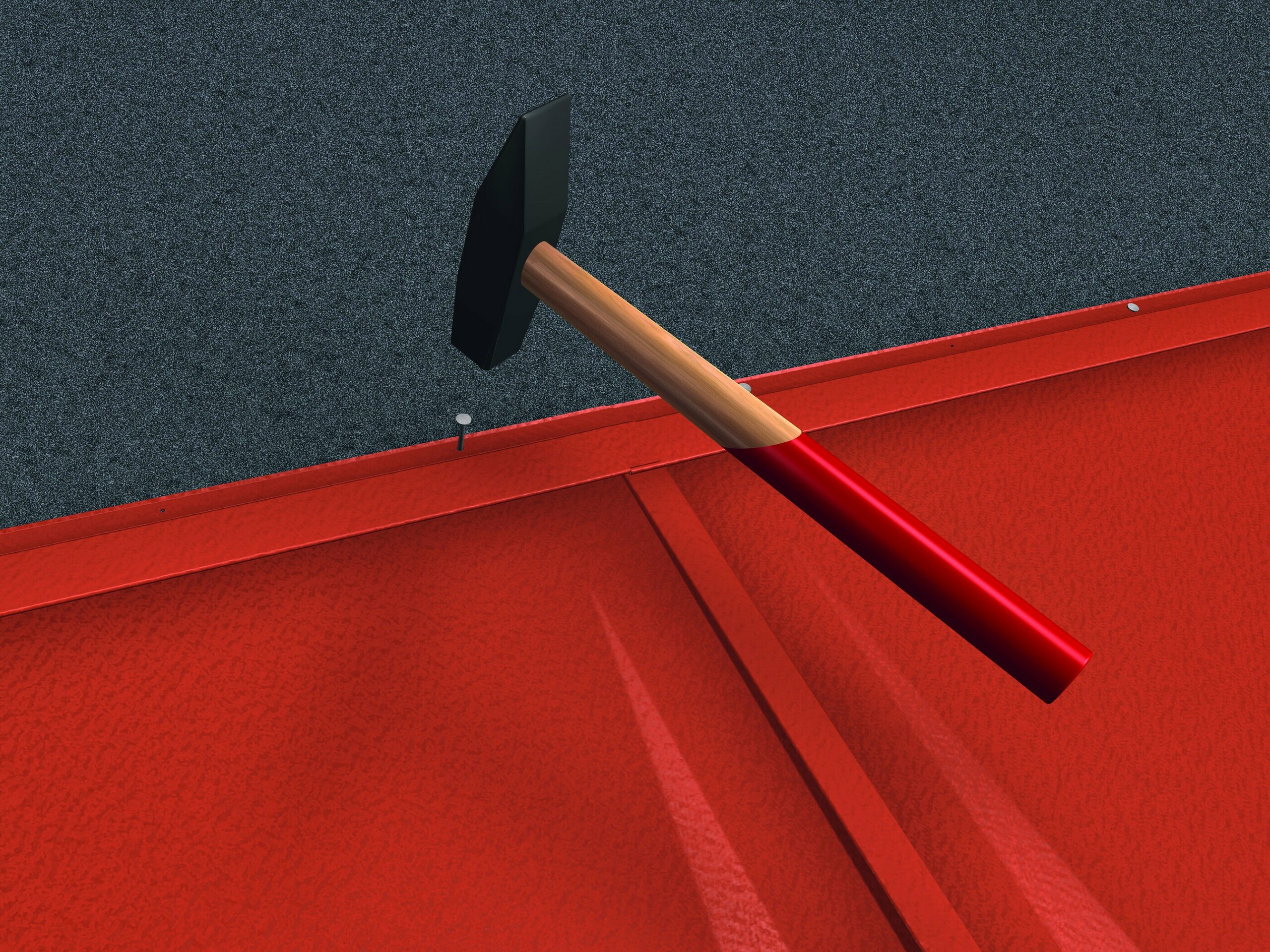

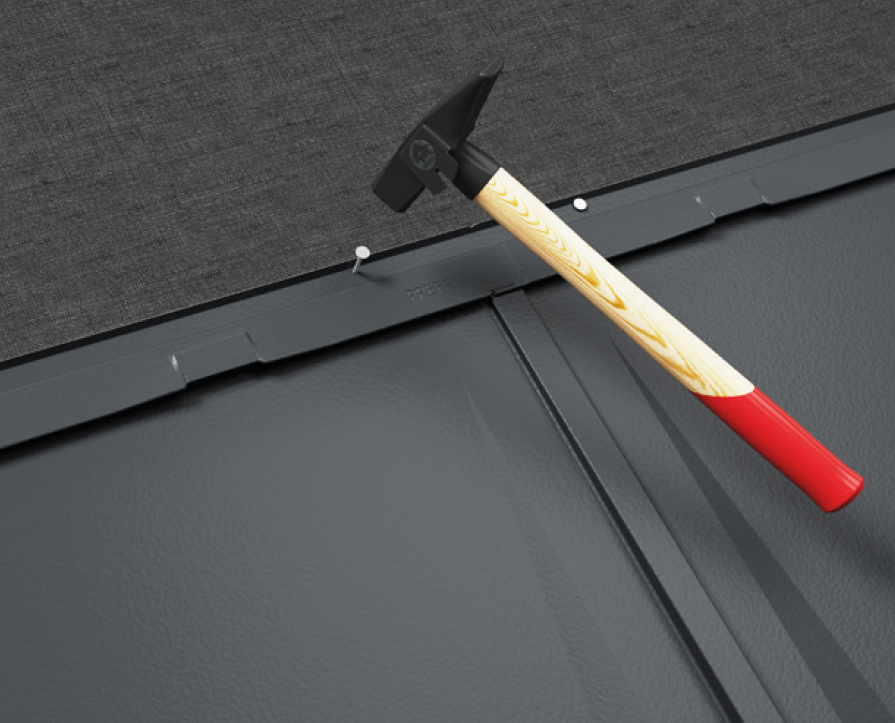

Die PREFA Dachplatte R.16 wird direkt durch die Haftleiste auf der Vollschalung montiert.

Szakértői tipp
:
A hangtompító csíknak köszönhetően a PREFA R.16 Classic elem csendesebb

Az alumíniumtetők csendesebbek, mint gondolnánk. A hangokat minden ember másképp érzékeli. A zajkibocsátás minimalizálása érdekében a PREFA R.16 Classic elemek hangtompító csíkkal (FD.TEC) vannak ellátva. Az épület még magasabb komfortszintje érdekében vastagabb bitumenes elválasztó réteget is érdemes használni.

A PREFA R.16 Classic elem színtáblázata

Az R.16 Classic elem számos, P.10 minőségű PREFA standardszínben kapható.

A PREFA színpalettája a klasszikus cseréphatástól a modern szürke és természetes barna árnyalatokig terjed. Standardszínben a következő tetőszínek állnak rendelkezésre:

Színek áttekintése (10)

szín

megnevezés

~ RAL

01 Braun

P.10 barna

7013

02 Anthrazit

P.10 antracit

7016

03 Schwarz

P.10 fekete

9005

04 Ziegelrot

P.10 téglavörös

8004

05 Oxydrot

P.10 oxidvörös

3009

06 Moosgrün

P.10 mohazöld

6005

07 Hellgrau

P.10 világosszürke

7005

11 Nussbraun

P.10 mogyoróbarna

8019

PREFA dunkelgrau ähnlich DB 703 oder RAL 7043

P.10 grafitszürke

7043

43 Steingrau

P.10 márványszürke

7031

Figyelmeztetések

  • A megadott RAL értékek csak közelítő értékek, melyek esetenként jelentősen eltérhetnek a PREFA valódi színeitől, és nem minden esetben felelnek meg a szubjektív színmeghatározásnak.
  • Elsősorban a P.10 bevonatoknál a felület struktúrája miatt, szinte lehetetlen pontos értéket meghatározni. PREFA Siding színek a P.10 márványszürke, a P.10 homokszín, a P.10 patinazöld, világos tölgy, patinaszürke, dió, és silver tölgy erezett színek emellett olyan természetes színmintázatokat jelentenek, amelyek több színárnyalatból tevődnek össze.
  • Szalagok és lemezek natúr alumínium: A feldolgozás és a környezeti hatások miatt a felületi megjelenés változásai nem tartoznak a garancia hatálya alá. A tájékoztató lapon található leírást kérjük figyelembe venni!
  • Metálszínek esetén színbeli eltérések fordulhatnak elő.
  • A komplementer épületrészek pontos színmeghatározásához eredeti mintákra van szükség.

Műszaki információk

Alapanyag:

bevonatos alumínium, 0,7 mm vastag, coil coating bevonattal

Standard felület:

stukkó

Méretek:

700 × 420 mm, a fedett felületen (3,4 db/m²)

Súly:

kb. 2,5 kg/m²

Minimális tetőhajlásszög:

17° (kb. 31%)

Alátétszerkezet és elválasztó réteg*:

Teljes deszkázatra (min. 24 mm); 17–25°-tól bitumenes elválasztó réteg szükséges; 3,25 kN/m²-es mértékadó hóteher fölött, vagy 0-ás, I-es vagy II-es területi kategória esetén bitumenes elválasztó réteggel szerelt teljes deszkázatra fektethető.

* Az egyes országok szabványait és szakmai előírásait figyelembe kell venni.

Alaprögzítés:

közvetlen, 3 PREFA bordásszeg R.16 Classic elemenként (azaz kb. 10 PREFA bordásszeg négyzetméterenként)

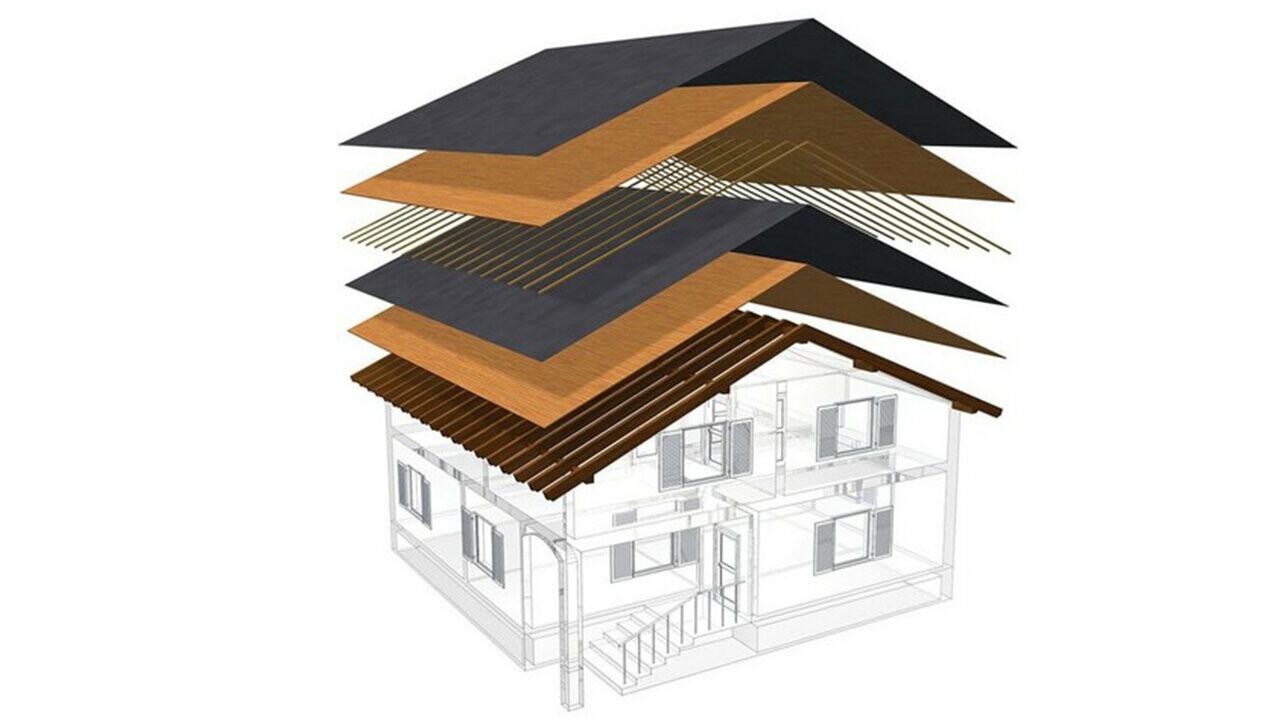

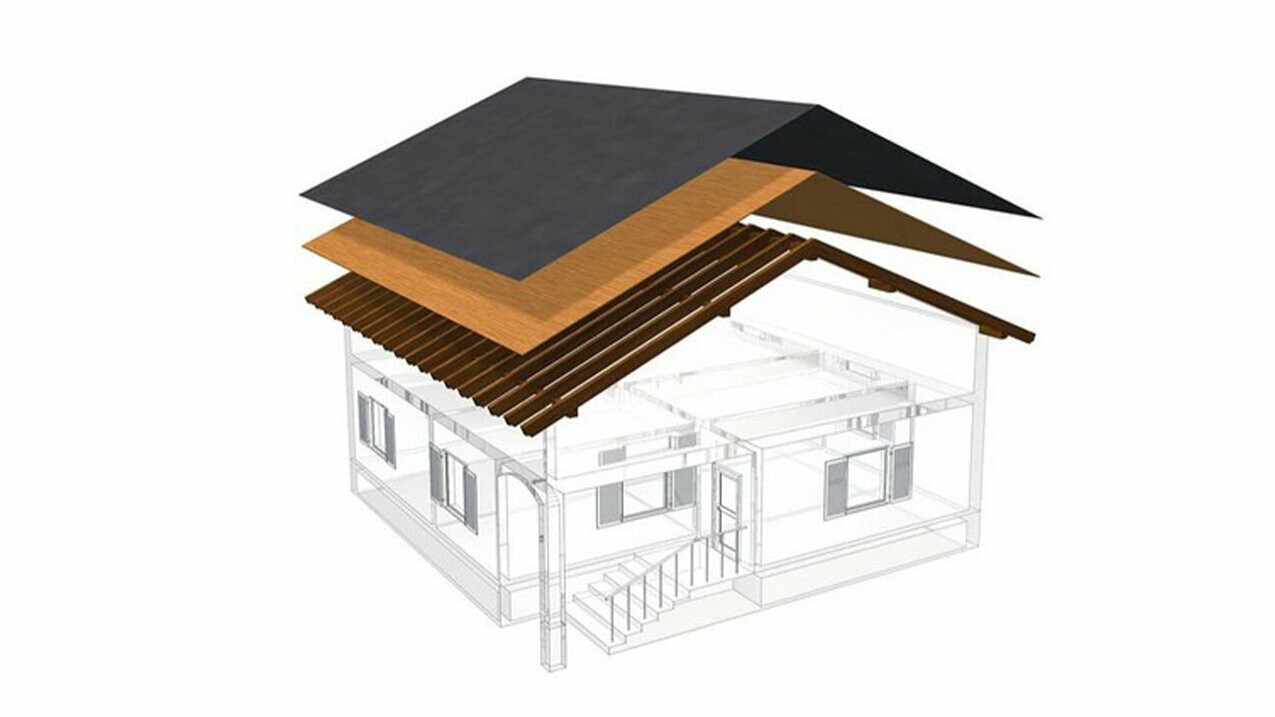

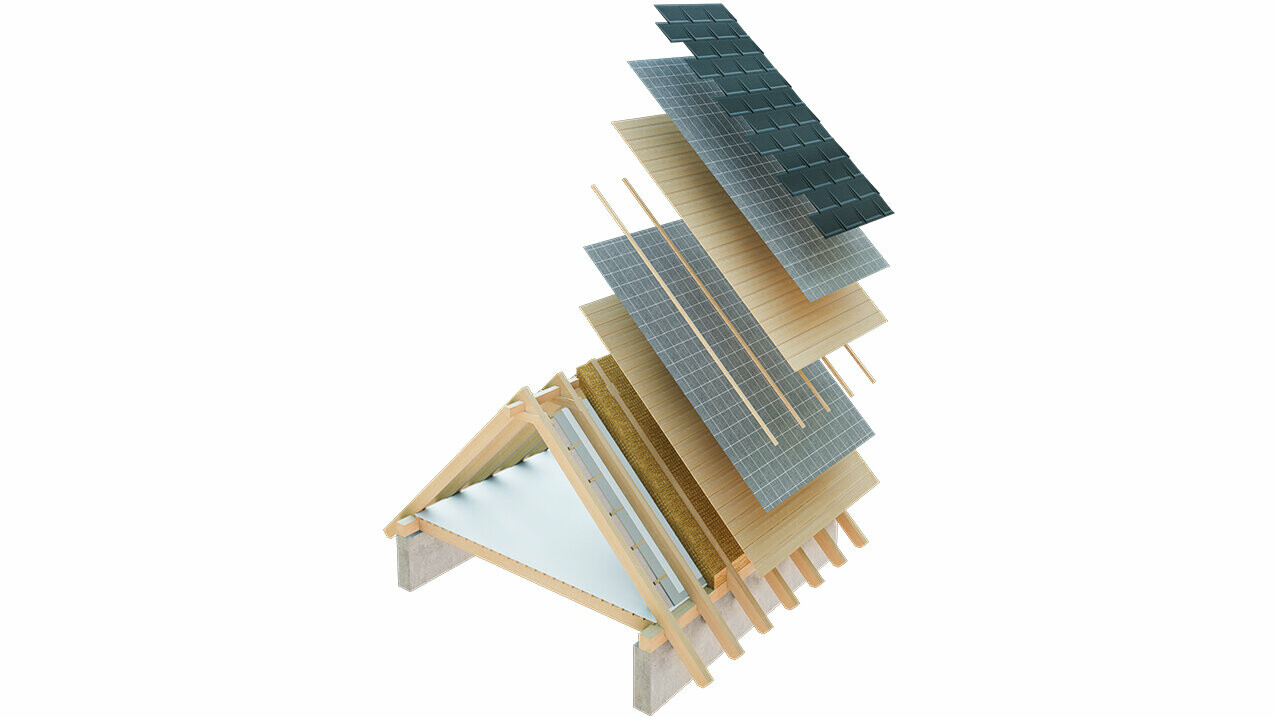

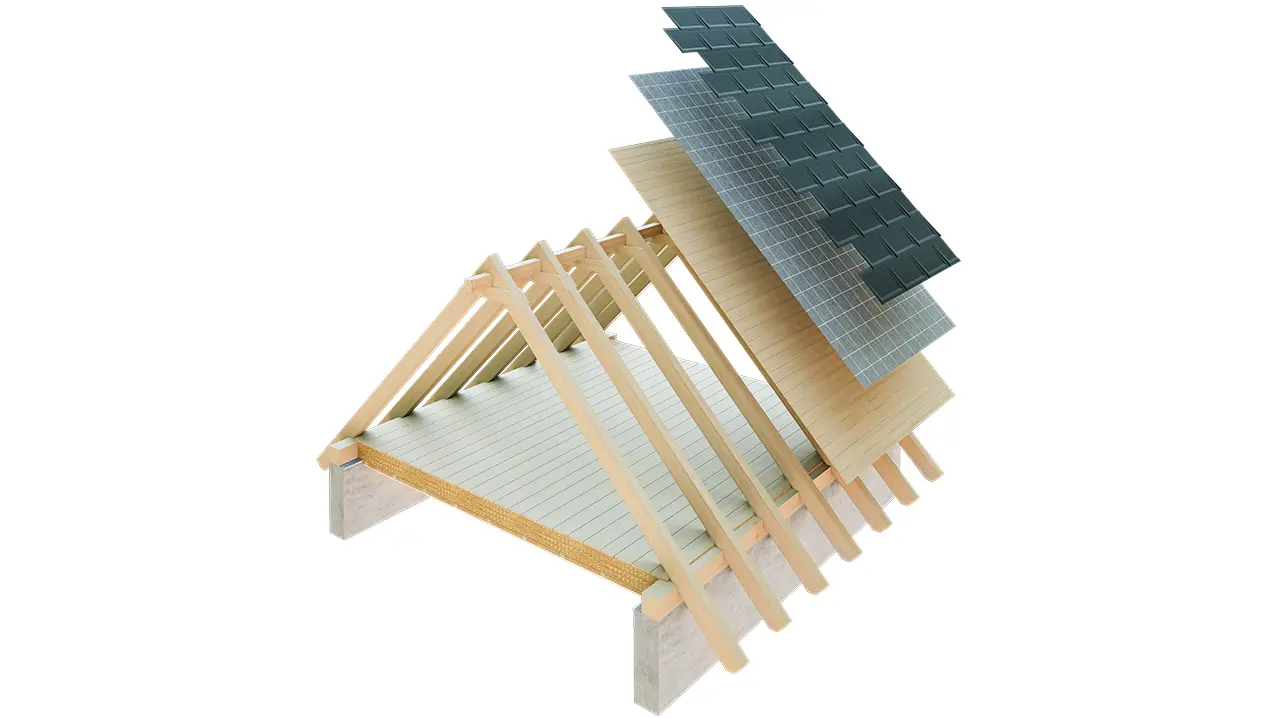

Tető rétegrend

A PREFA alumíniumtetők szellőztetett alátétszerkezettel készülnek: ilyenkor a tetőfedést és a hőszigetelő réteget egy szellőztetett közbenső réteg választja el egymástól. Ez lehetővé teszi például a lecsapódó pára elvezetését.

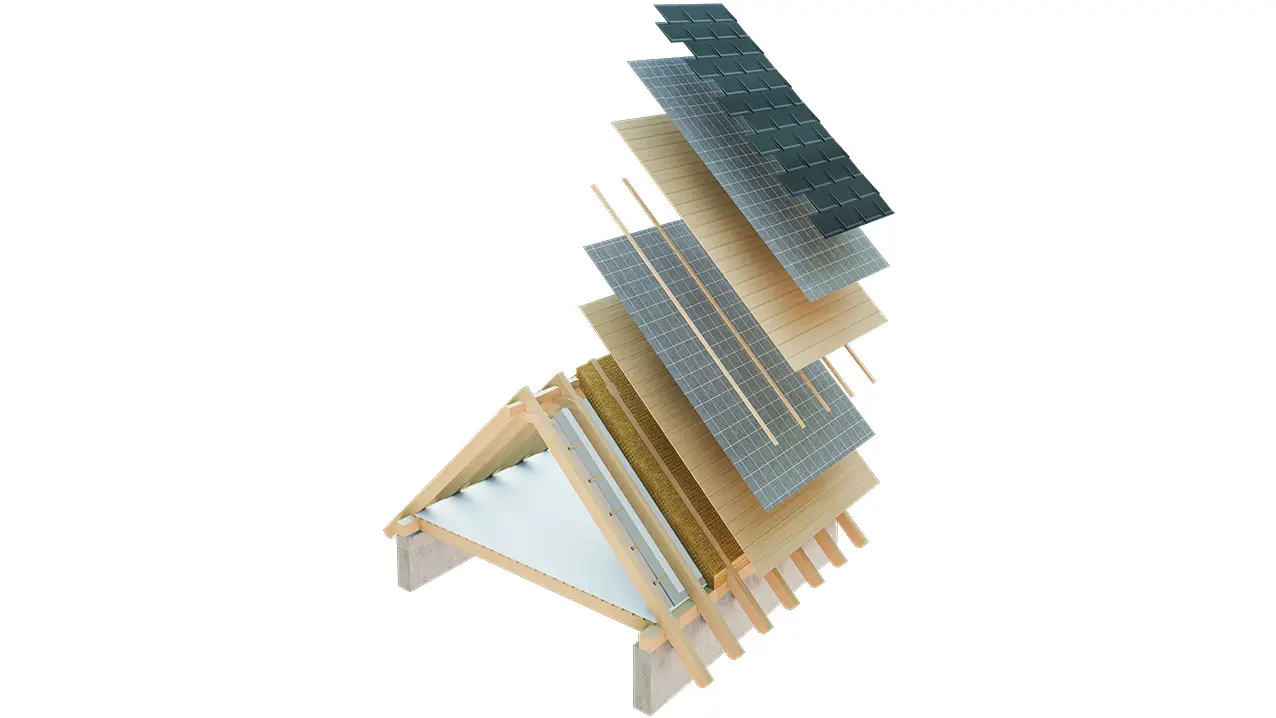

A tetőburkolat szellőztetése a legtöbb esetben az első ábrán látható módon valósul meg. De a teljes padlástér is átszellőztethető (jobb oldali ábra).

Tervezés és alkalmazás

A PREFA R.16 Classic elemhez tartozó kiírások szövegeit, valamint  a részleteket innen tudja letölteni. Az R.16 Classic elemhez tartozó szerelési útmutató és szerelési tippek, a tervezési útmutató, tetőfelmérési lap és a szerelési videók a szervizszolgáltatási felületen találhatók (kizárólag bádogos és tetőfedő partnercégek számára – kérjük, készítse elő a hozzáférési adatokat).

Megjegyzés építészeti és tervezőirodák számára: A 3D- és BIM-adatok, valamint a termékeink textúrái itt találhatók: digitális tervezés

Tartozékok

Itt találja a PREFA R.16 Classic elem tartozéklistáját a szegélylemezektől és a szellőző gerincelemektől kezdve egészen a hófogóig és a járórácsig.

A tartozékok teljes és részletes listája az árlistánkban.

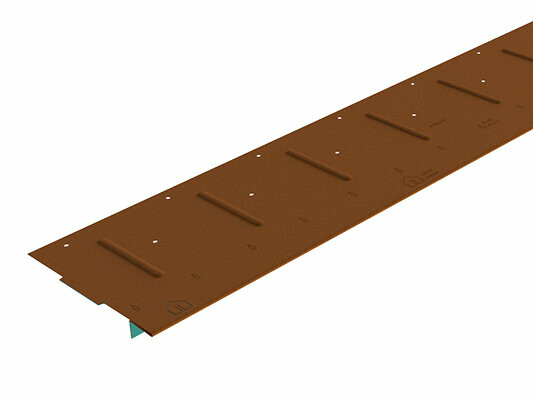

Párkányelem számára tetőfedő zsindelyhez, DS.19 tetőfedő zsindelyhez, tetőfedő rombuszokhoz, R.16 Classic elemhez és FX.12 tetőfedő panelhez.

1800 × 158 × 1,00 mm, előlyukasztott

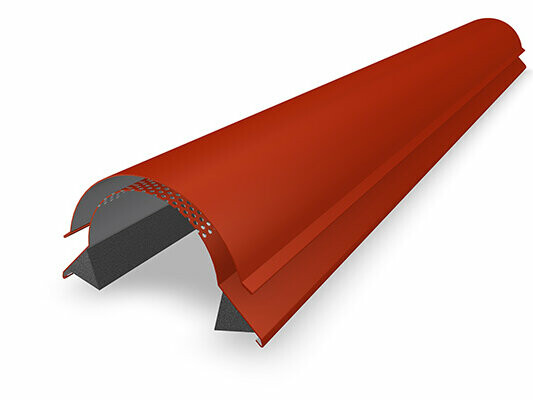

Szellőző gerincelem (jet lüfter)

3.000 × 1,00 mm, 1.200 × 1,00 mm, önhordó Jet szellőzők átszellőztetett tetőkhöz

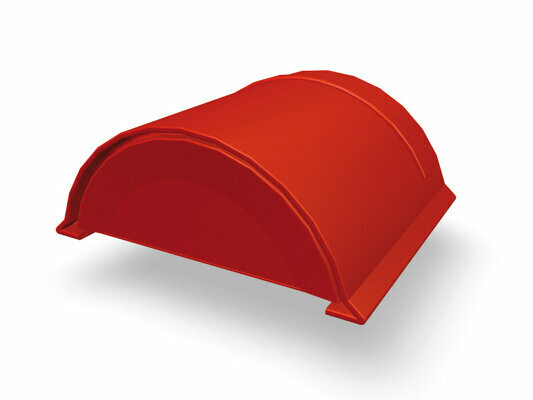

Végelem szellőző gerincelemhez

-

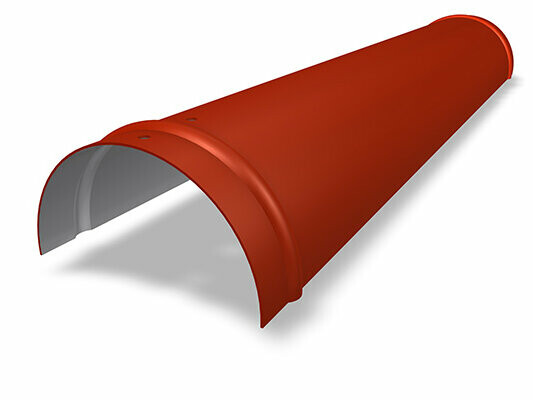

ÉL- és taréjgerincelem

500 × 1,00 mm

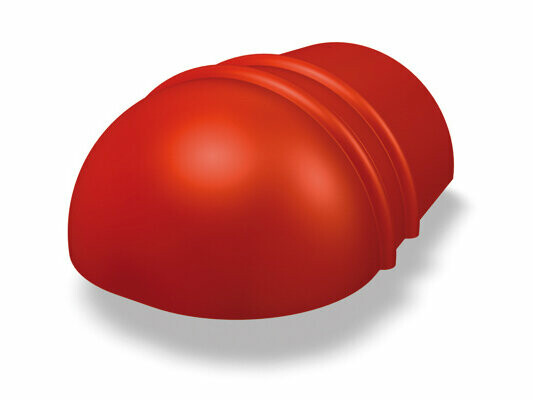

Kezdő elem él-/ taréjgerinc elemhez

-

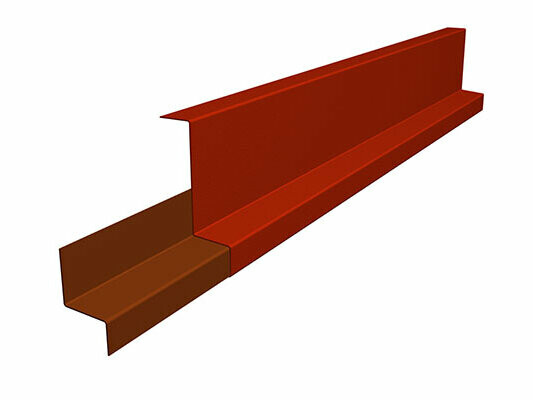

Oromszegély

95 × 2.000 × 0,70 mm, rögzítő lemezzel

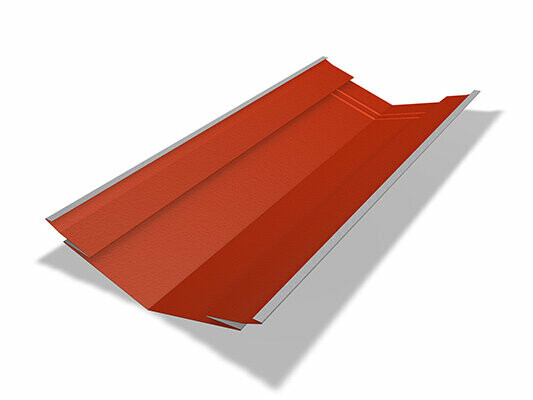

Biztonsági vápa

3.000 mm, duplafalcos kialakítással

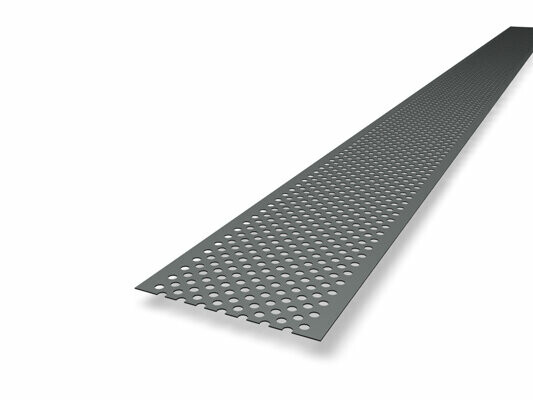

Madárrács

125 × 2.000 × 0,7 mm, kereklyukú perforáció: 5/7 mm.

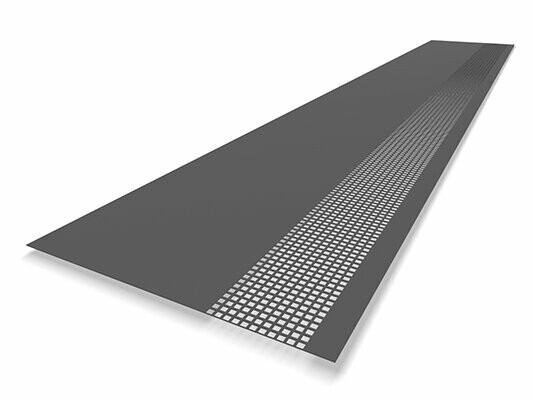

Szellőző szalag

négyzet alakú perforációval 6 mm, 1,00 × 250 mm und 1,00 × 333 mm

Cseppentő lemez

230 × 2.000 × 0,70 mm

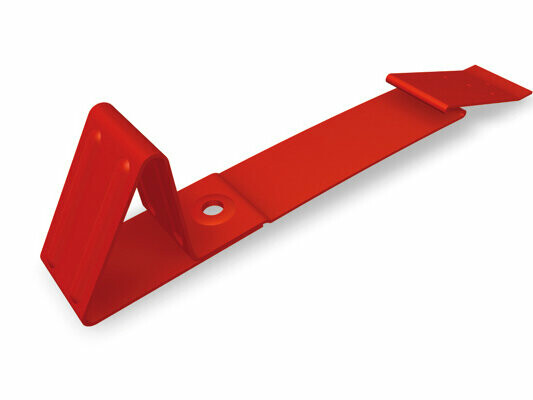

Hóvágók R.16, FF.12 és DS.19 elemhez

-

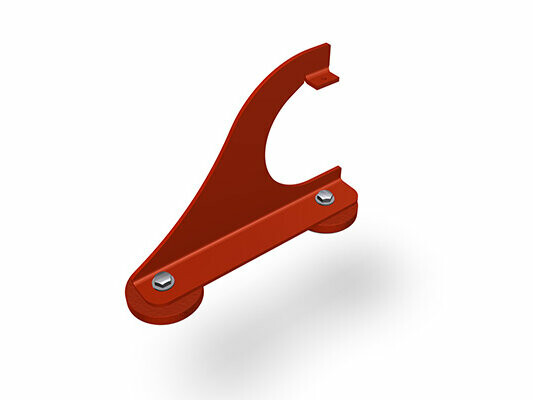

Hófogórúd tartó elem

3 átvezető nyílással hófogóprofilokhoz

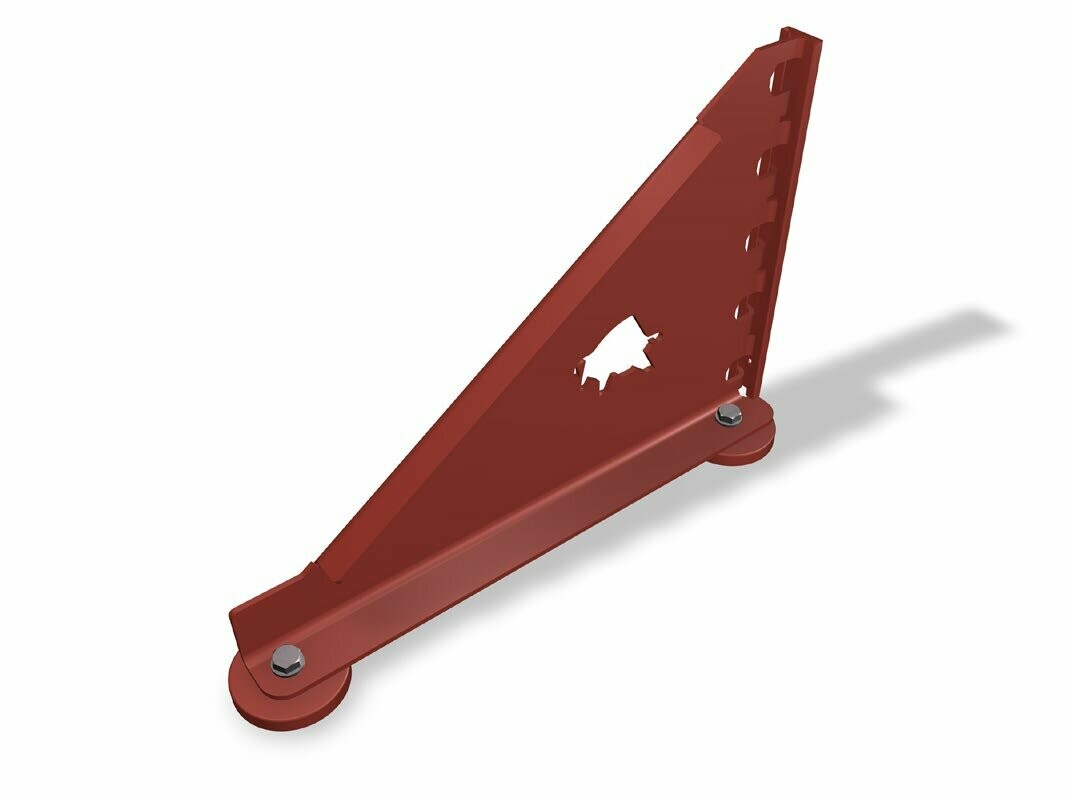

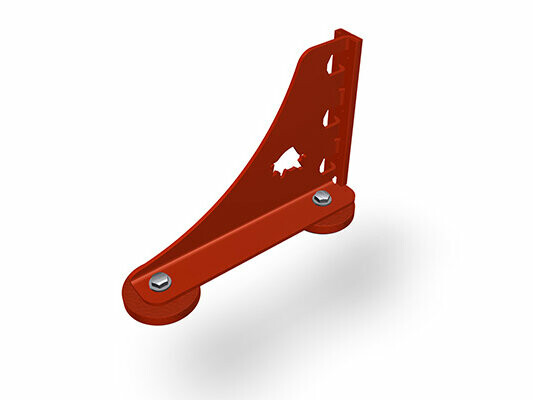

XL kampó hófogórács rendszerekhez

5 rúddal, ideális tetősíkra telepített napelemes rendszerekhez

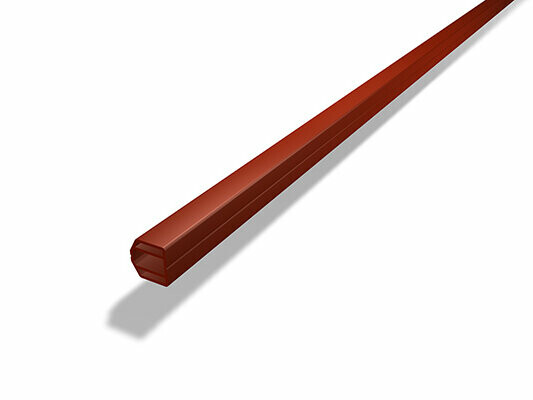

Hófogóprofil

3.000 mm; 25/25

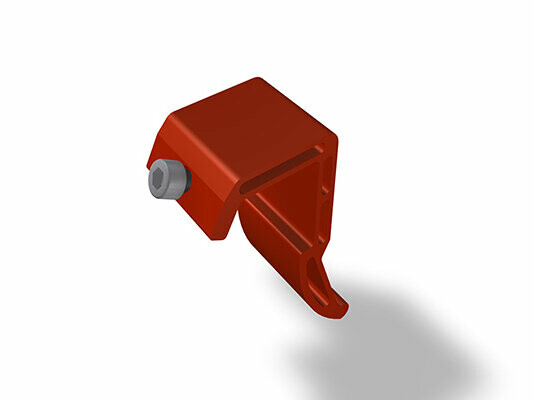

Jégkarom

Hófogóprofilhoz megfelelő

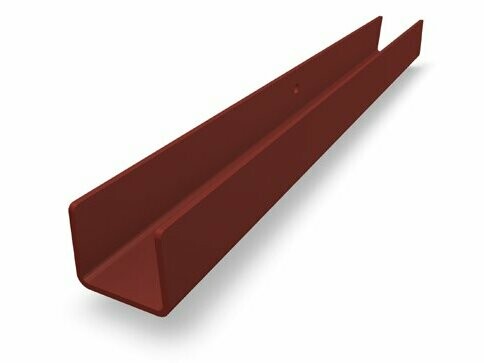

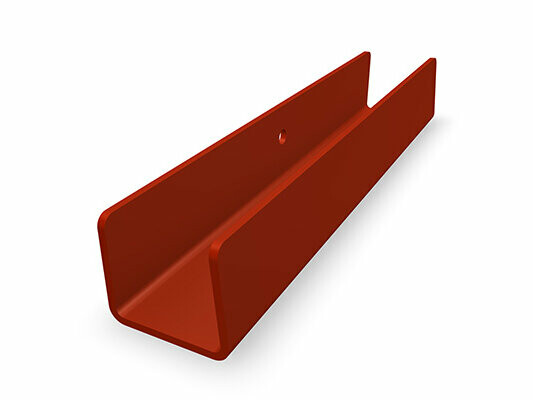

Záróelem hófogórendszerhez

Lezáró elem hófogóprofilhoz

XL záróelem hófogórúd tartó elemhez

hófogóprofilhoz

Hófogórönk-tartó elem

140 mm-es átmérőjű farönkhöz

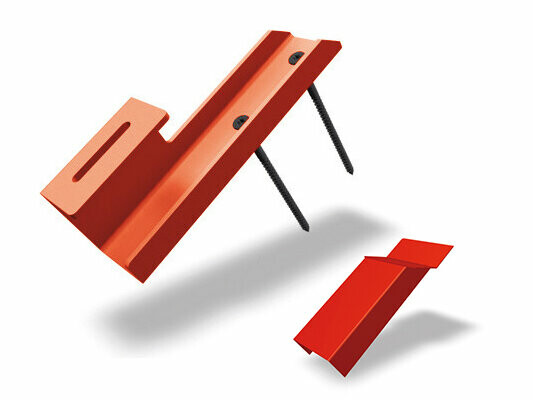

Solarhalter für Photovoltaikanlagen auf PREFA Dächern inklusive Abdeckkappe

Napelemtartó takaróelemmel

Hossz: 260 mm

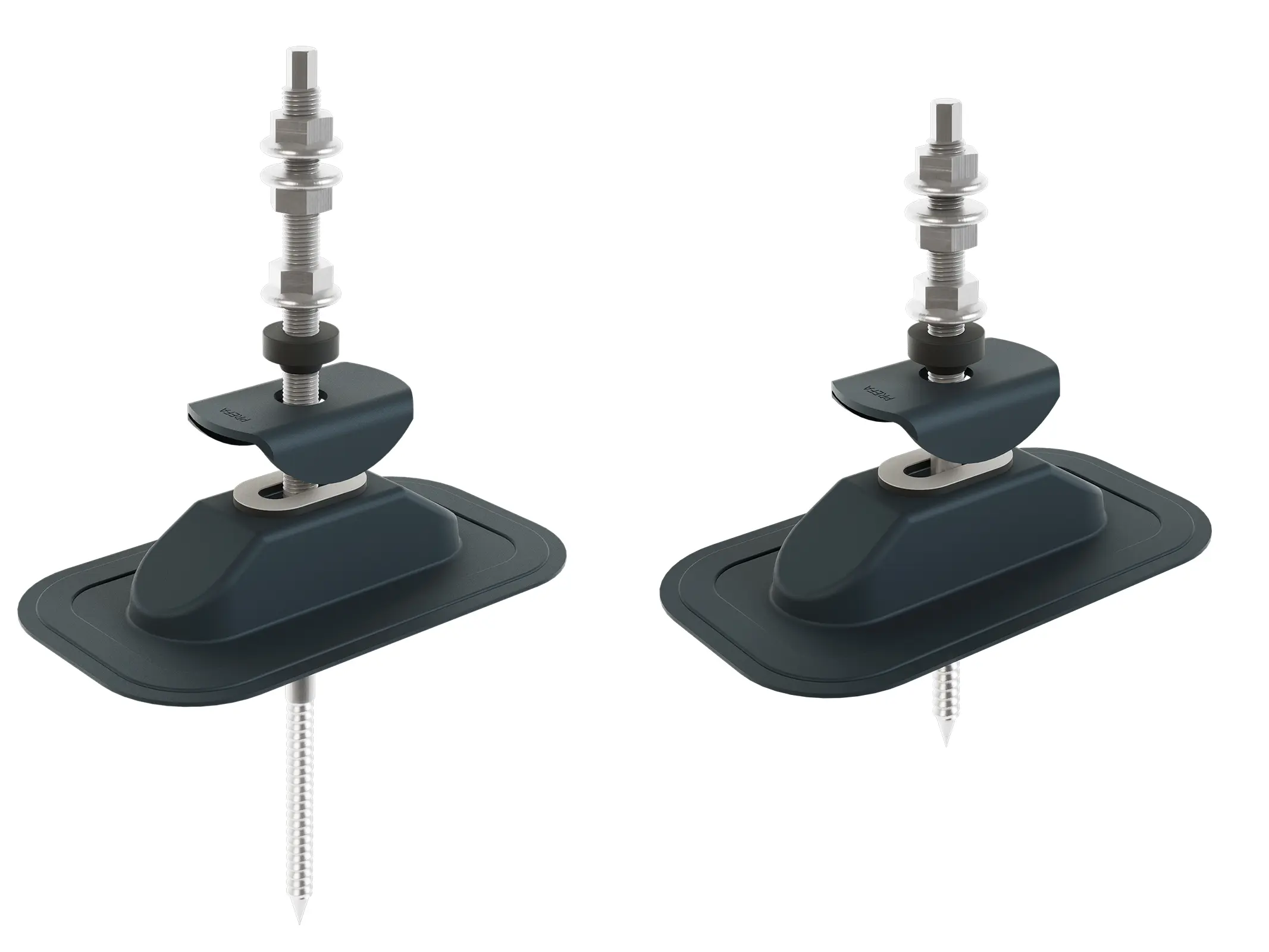

Sunny napelemtartó

minden PREFA kiselemes- és állókorcos fedéshez alkalmazható

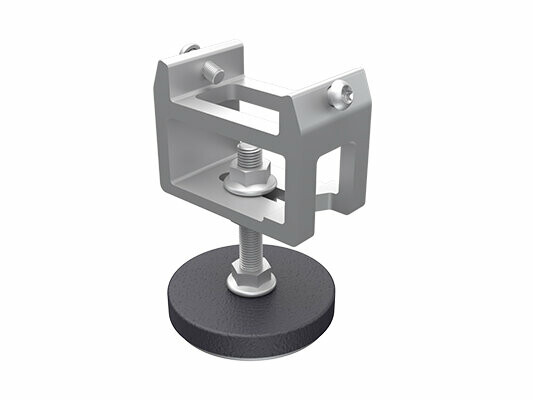

Zu sehen ist der PREFA Solarhalter Vario ohne Kreuzverbinder.

Vario napelemtartó

Változtatható napelem-modul beépítés PREFA kiselemes tetőfedésekhez Kereszttoldóval és anélkül is kapható. Kizárólag a PREFA profilsínek használata esetén alkalmazható, más termékekkel nem kompatibilis.

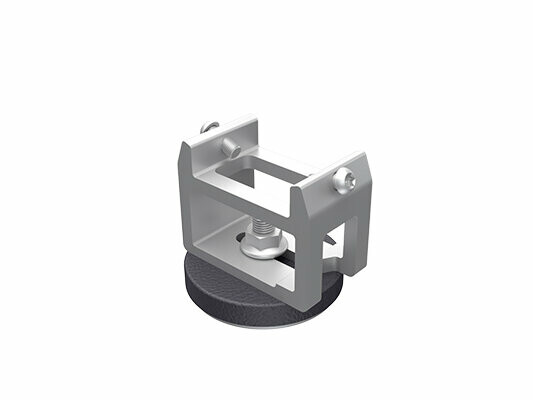

Zu sehen ist der PREFA Solarhalter Fix ohne Kreuzverbinder.

Fix napelemtartó

Fix napelem-modul beépítés PREFA kiselemes tetőfedésekhez Kereszttoldóval és anélkül is kapható. Kizárólag a PREFA profilsínek használata esetén alkalmazható, más termékekkel nem kompatibilis

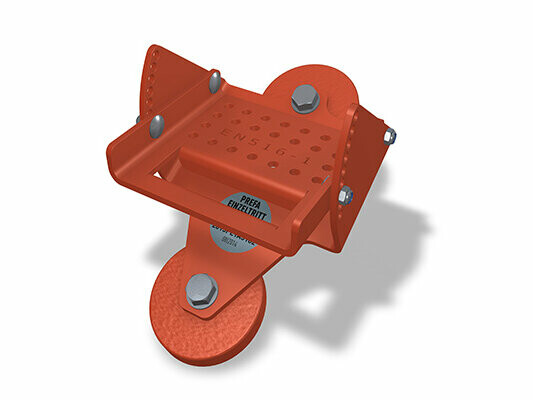

Tetőlépcső

Állítható 12°–60° közötti tetőhajlásszöghöz; EN 516‑1‑A szerint vizsgálva.

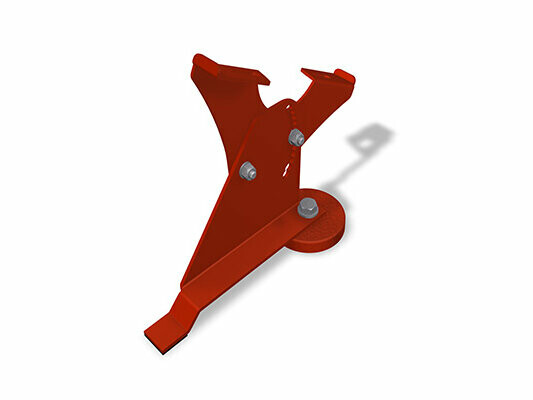

Járórács tartó elem egy talppal

Állítható 12°–55° közötti tetőhajlásszöghöz; EN 516‑1‑A szerint vizsgálva

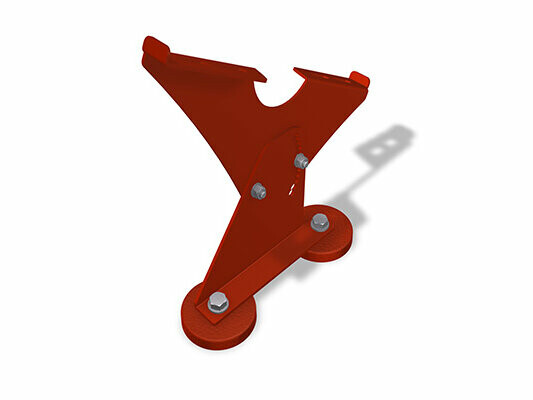

Járórács tartó elem két talppal

360 mm; Állítható 12°–55° közötti tetőhajlásszöghöz; EN 516‑1‑B szerint vizsgálva.

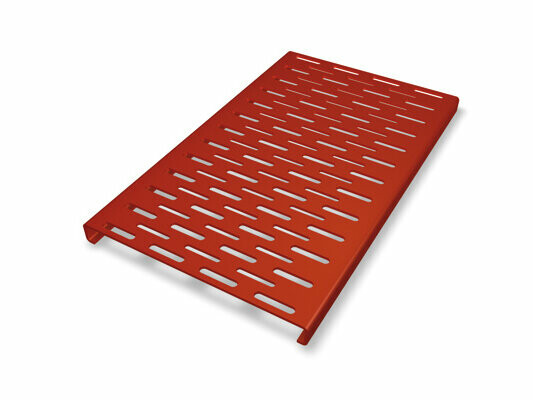

Járórács

250 × 420 mm, 250 × 600 mm, 250 × 800 mm, 250 × 1.200 mm, 360 × 800 mm, 360 × 1.200 mm; EN 516-1-A vagy. EN 516-1-B szerint vizsgálva

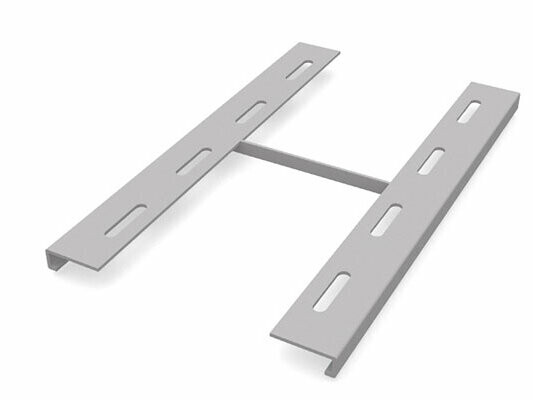

Járórács összekötő elem

-

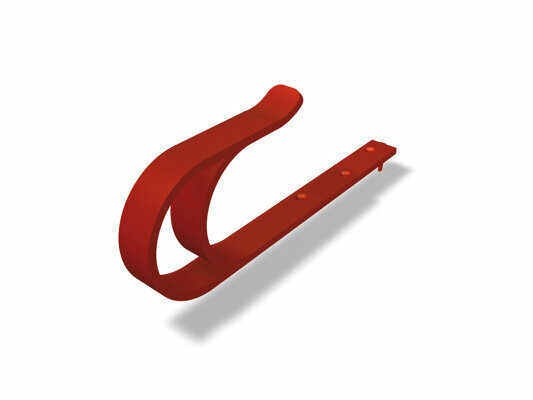

Tetőbiztonsági kampó

EN 517 – B szerint

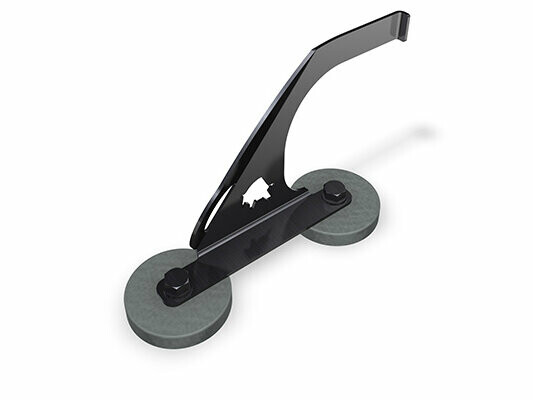

Biztonsági tetőhorog talpakon

EN 517 – B szerint

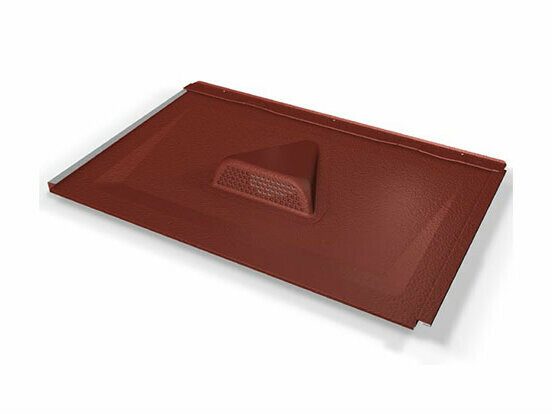

Pontszellőző, R.16 classic elemhez

700 × 420 mm, szellőzési keresztmetszet kb. 30 cm²

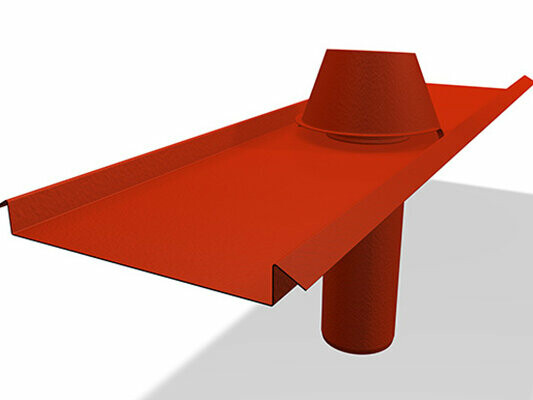

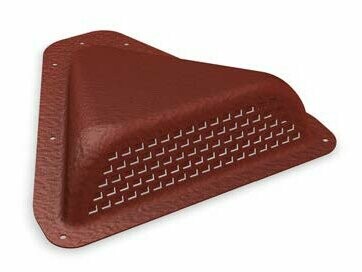

Pontszellőző sapka

szegecseléssel és ragasztással rögzíthető; szellőző keresztmetszet: kb. 30 cm²

Szellőző elem

Ø 100 mm, tetőhajlásszög: 12°-tól

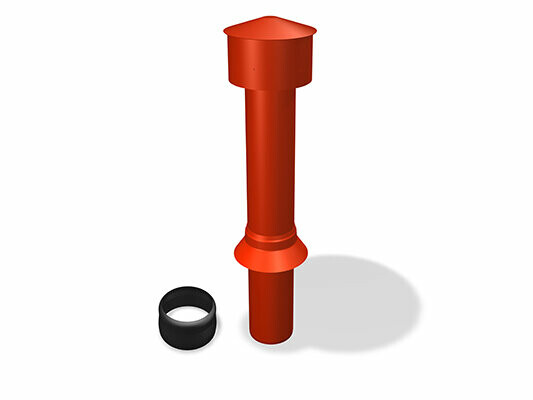

Szellőzőcső

Ø 100 mm, Ø 120 mm; EPDM tömítéssel és takaróelemmel

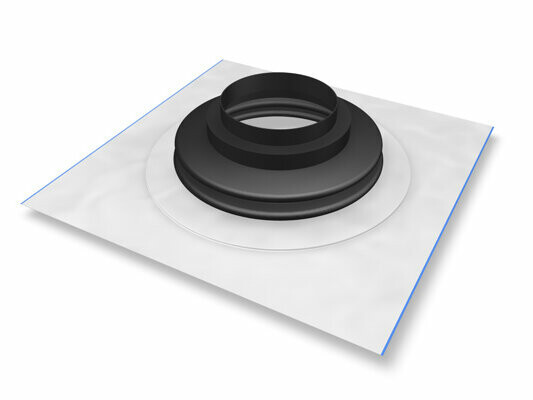

Szellőzőcső csőgallér 100

Állandóan rugalmas EPDM csőhüvely a tetőátvezetésekhez az alsó tetőn 100–130 mm átmérővel.

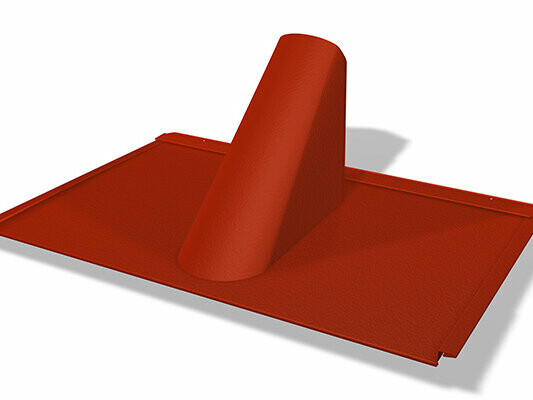

Kivezető elem R.16-Hoz és FX.12-höz

⌀ 80–125 mm-es csőátvezetésekhez és 17°–52° közötti tetőhajlásszögekhez.

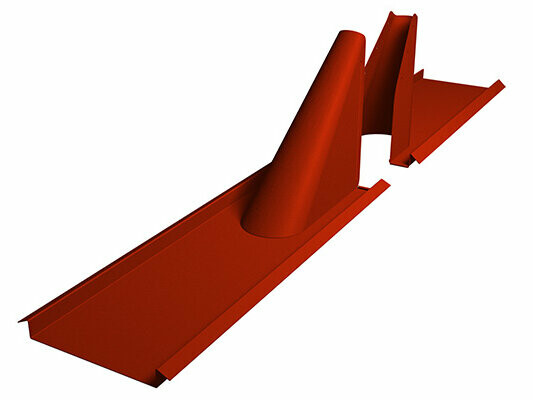

Univerzális kivezető elem 2 részes | befalcolható

⌀ 40–120 mm-es csőátvezetésekhez; 12°–52° közötti tetőhajlásszöghöz

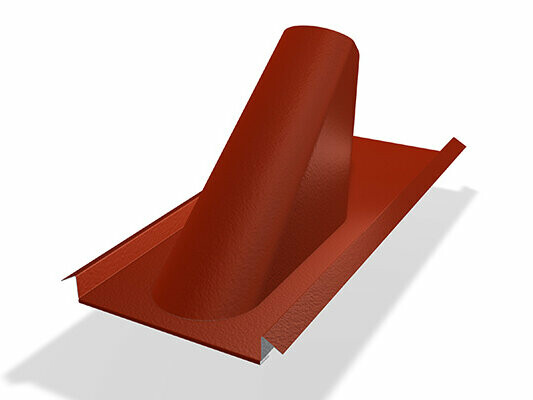

Kivezető elem befalcolható

12°–52° közötti tetőhajlásszöghöz, Ø 80 - 125 mm

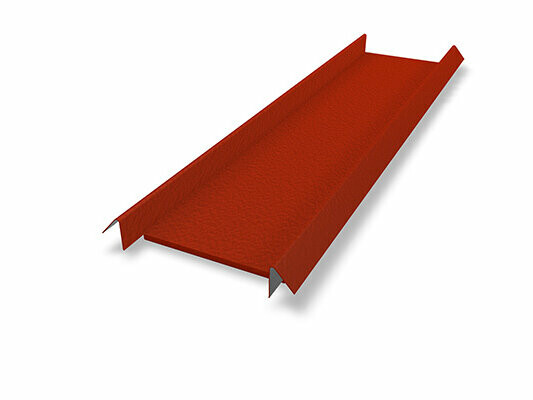

Alátétlemez

hossz: 540 mm, szélesség: 125 mm

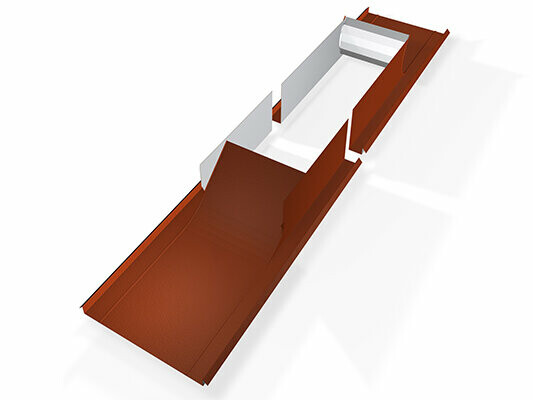

Vario keret

Vario keret: 120 – 600 mm, 600 – 1.020 mm, Változó hossz 150 – 980 mm, 12°–55° közötti tetőhajlásszöghöz

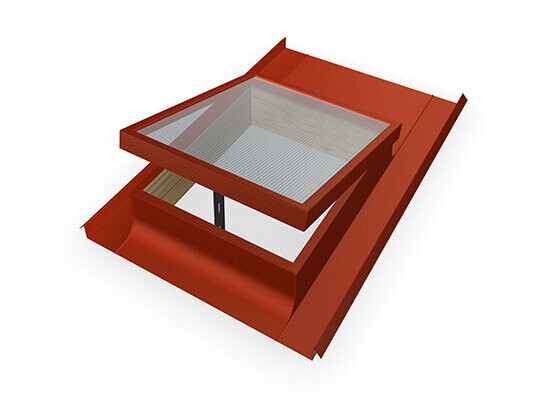

Tetőkibúvó ablak

-

Burkoló keretek roto & rotoq sorozathoz

számos méretben kapható

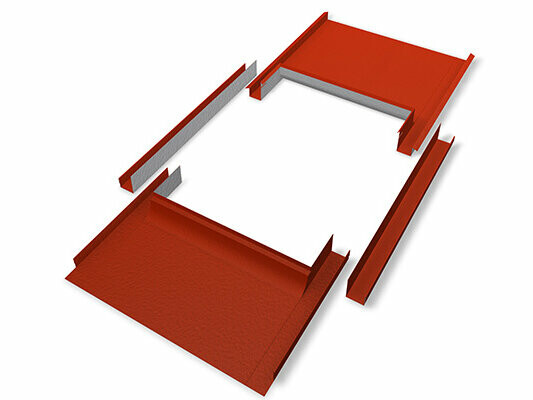

Burkoló keretek velux ablakokhoz

számos méretben kapható

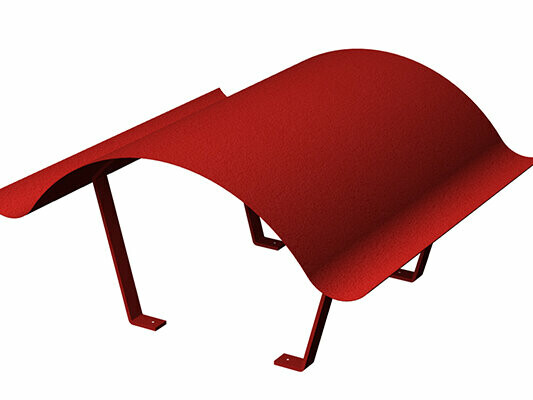

Kéményfedél

700 × 700 mm, 800 × 800 mm, 1000 × 700 mm, 1100 × 800 mm, 1500 × 800 mm

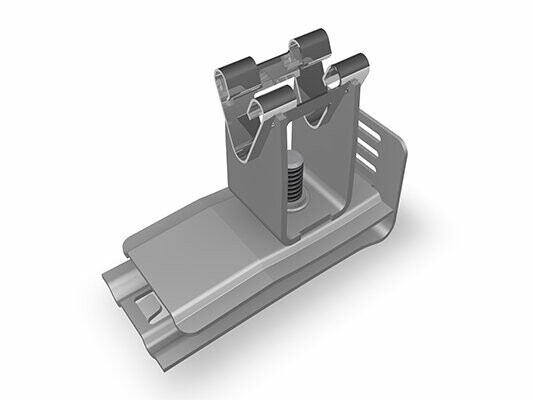

Tetőre szerelhető vezetéktartó villámvédelmi vezetékhez

szegecselhető vastagság: 2 – 8 mm; befogható körszelvényű huzal átmérője: Ø 8 mm :

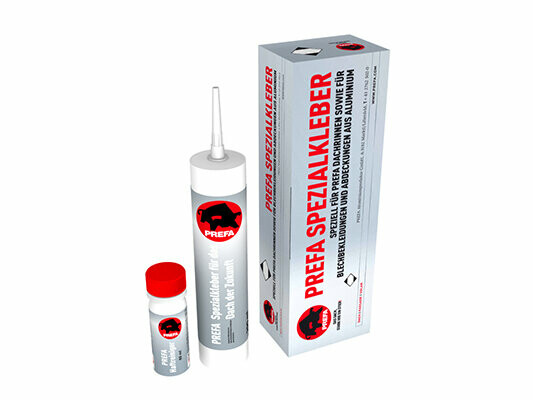

Speciális ragasztó készlet

tartalma: 1 készlet 290 ml-es PREFA speciális ragasztó, 1 db 60 ml-es felülettisztító, 1 db csiszolópapír, 1 db tisztítókendő, 2 db kinyomófej
