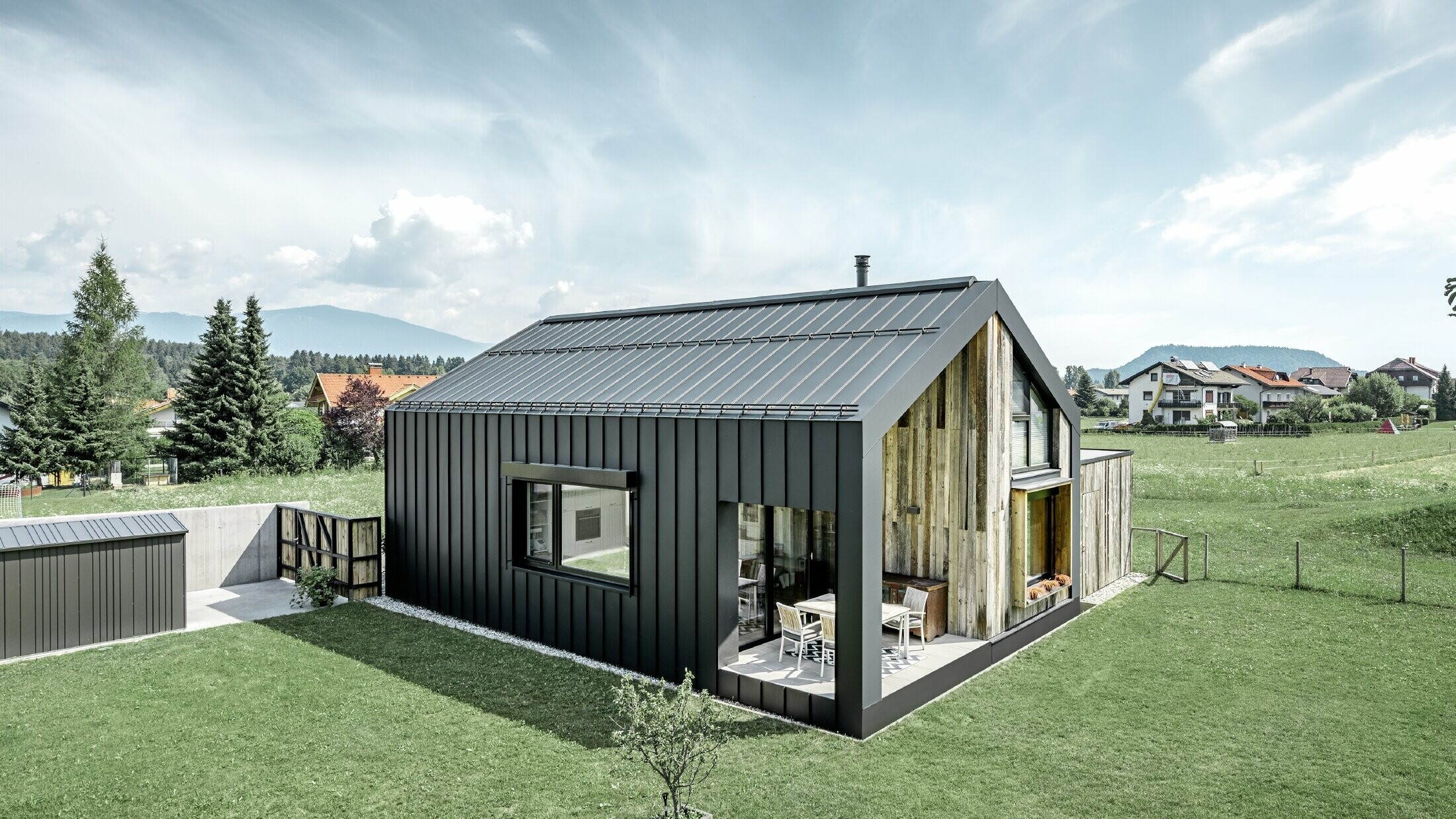

A nyeregtetővel, tetővel és homlokzattal épült családi ház PREFA PREFALZ elemekkel P.10 antracit színben lefedve. A tető sarnikiosztása a homlokzaton is megjelenik. A homlokzat egy részét öregített fa borítja.

PREFALZ tetőfedő rendszer

Sokoldalúan alkalmazható és alakítható: A PREFALZ könnyen megmunkálható, ezért nagyszerű kreatív teret kínál a tetőfedéshez.

+16
olvasson tovább

A PREFALZ számos szín- és formaváltozatot kínál. Alumínium alapanyagának köszönhetően hajlékonyabb, mint a legtöbb hasonló korcolható anyag, és ezért különösen könnyen megmunkálható. Mivel szalagszélességtől függően 2,2 és 2,3 kg/m² közötti súllyal rendelkezik, a PREFALZ alkalmas régi és új épületek bővítésére, és a PREFA rendszertartozékok széles választékával is bővíthető. Kiegészíthető a PREFA rendszertartozékok széles választékával is.

A PREFALZ tetőfedő rendszer 100 %-ban kompatibilis a PREFA szolármodullokkal. Ezek két méretben kaphatók és lehetővé teszik az optimális integrációt a tetőfelületbe, teljes mértékben tetőáttörések nélkül. Egy hatékony és fenntartható megoldás, hogy saját áramát termelje meg.

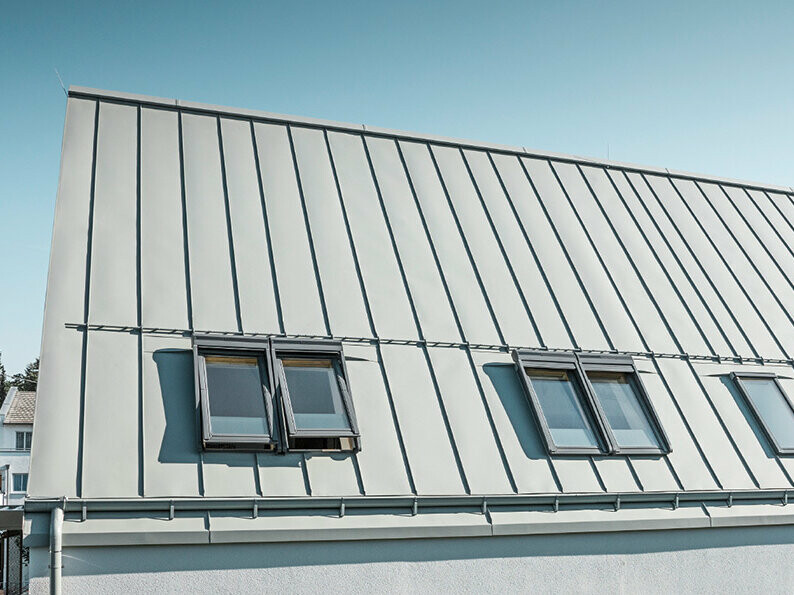

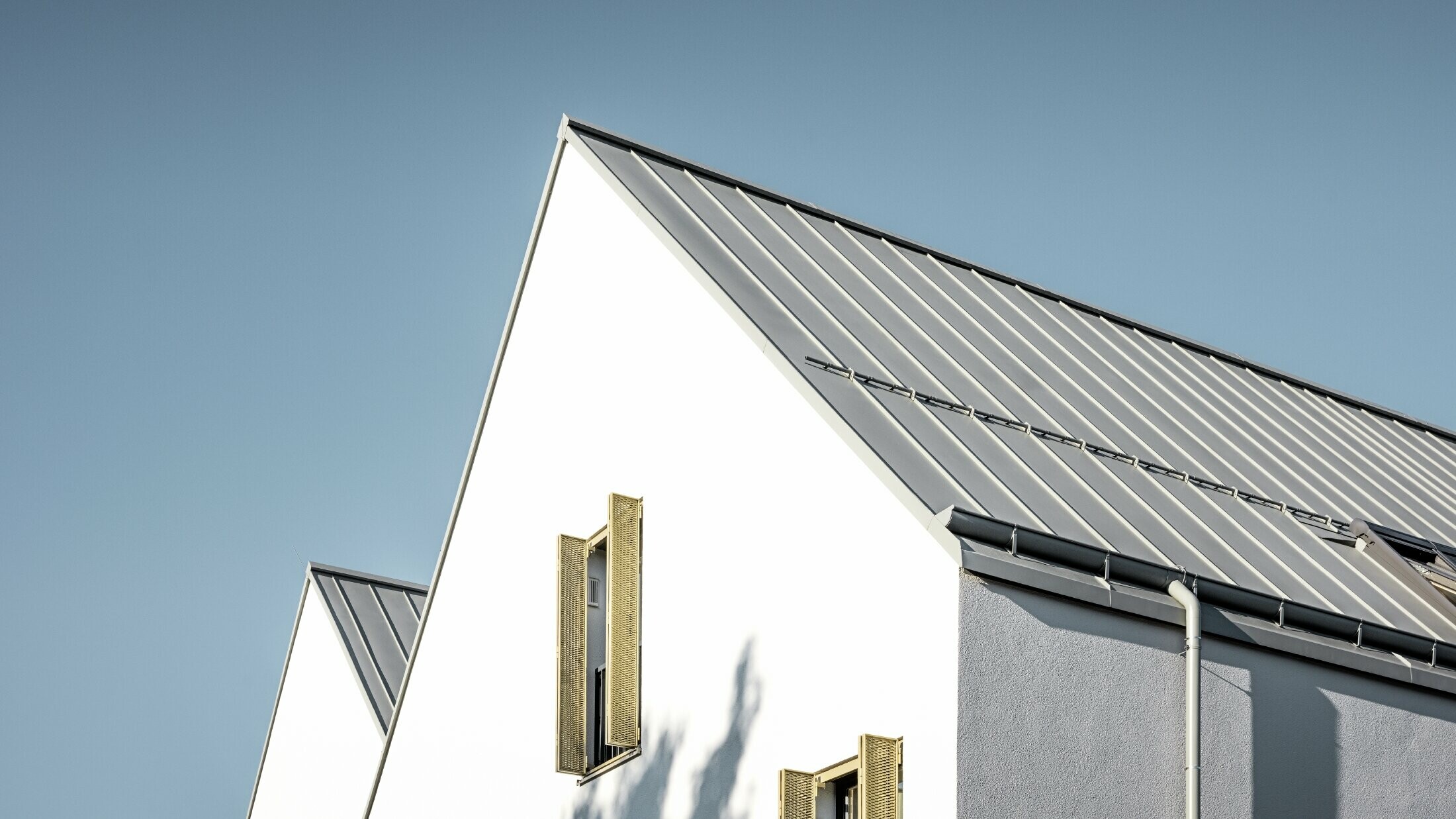

P.10 cinkszürke Prefalz korcolt tető, tetősíkablakokkal

Az ívelt dongatetőtől a bonyolult tetőfelépítményekig, a kupoláktól a nagy tetősíkokig – a PREFALZ segítségével számtalan egyedi tervezési lehetőség kínálkozik. A megmunkálás a bevonatnak sem árthat: A PREFALZ számos színben kapható, igény szerint sima vagy stukkó felülettel.

A PREFALZ szalagok 0,70 × 1000 mm-es méretben (60 kg tekercs) ideálisak kiegészítő szalagként a PREFA kiselemes fedéseihez is – különféle csatlakozásokhoz és szegélyekhez.

Külön kiemelendő, hogy a PREFALZ alumíniumtető megfelel az EN 13501-1 szabvány szerinti „A1” – azaz nem éghető – tűzvédelmi osztálynak. Itt bővebb információt talál a tűzvédelemről.

Lakónegyed St. Moritzban fa homlokzattal és alumínium fedéssel, íves eresszel, ezüstmetál színben

A PREFALZ előnyei

Az előnyök ikonja

Sokoldalúan alkalmazható

az ívelt tetőtől a bonyolult tetőfelépítményekig, a kupolákig, a klasszikus nyeregtetőkig vagy a nagy tetőfelületekig

Az előnyök ikonja

könnyen megmunkálható, rendkívül ellenálló

alacsony külső hőmérsékleten is könnyen megmunkálható

Az előnyök ikonja

Tűzvédelem

A Prefalz nem éghető (A1)

Az előnyök ikonja

Sokoldalúan alkalmazható

az ívelt tetőtől a bonyolult tetőfelépítményekig, a kupolákig, a klasszikus nyeregtetőkig vagy a nagy tetőfelületekig

Az előnyök ikonja

könnyen megmunkálható, rendkívül ellenálló

alacsony külső hőmérsékleten is könnyen megmunkálható

Az előnyök ikonja

Tűzvédelem

A Prefalz nem éghető (A1)

Az előnyök ikonja

Komplett rendszer

kiterjedt és összehangolt rendszertartozékok garantálják a biztonságot és a hosszú élettartamot

Az előnyök ikonja

Számos tervezési lehetőség

a standard színek és a sima és stukkó felületek nagyon nagy választéka áll rendelkezésre a PREFA teljes rendszeréhez

Az előnyök ikonja

Környezetbarát

Az alumínium minőségveszteség nélkül, 100%-ban újrahasznosítható.

Az előnyök ikonja

Hosszú élettartam

Az alumínium nem rozsdásodik

Az előnyök ikonja

Komplett rendszer

kiterjedt és összehangolt rendszertartozékok garantálják a biztonságot és a hosszú élettartamot

Az előnyök ikonja

Számos tervezési lehetőség

a standard színek és a sima és stukkó felületek nagyon nagy választéka áll rendelkezésre a PREFA teljes rendszeréhez

Az előnyök ikonja

Környezetbarát

Az alumínium minőségveszteség nélkül, 100%-ban újrahasznosítható.

Az előnyök ikonja

Hosszú élettartam

Az alumínium nem rozsdásodik

Korcolt fedés csomópontjai

Állókorcos tetőfedés esetén az előprofilozott vagy élhajlított sarnik össze vannak falcolva, hogy vízzáró kapcsolatot hozzanak létre. A derékszögű állókorc elsősorban homlokzatokon, a kettős állókorc pedig tetőfelületeken használatos. A kettős és derékszögű állókorcok keresztmetszete az alábbi két képen látható:

Fedési rendszerek és fedéstípusok

A PREFALZ szalagokat azaz sarnikat görgős gépen, lemezszalagokból állítjuk elő.

Ezek a sarnik csúszóhafterekkel akár 12 méteres hosszon is lefektethetők. Megfelelő kiegészítő intézkedésekkel hosszabb sarnik is beépíthetők. A hosszú sarnik egyszerű, biztonságos és gazdaságos tetőfedés készítésétteszik lehetővé. A sarnik mindig azonos, vagy speciális esetekben eltérő szélességűek lehetnek.

A tükör- és táblás fedések olyan sarnikból állnak, amelyeket keresztkorcok szakítanak meg. Gyakran használják különösen nagy szélterhelésű épületeken, vagy tervezési igények miatt.

A nyeregtetővel, tetővel és homlokzattal épült családi ház PREFA PREFALZ elemekkel P.10 antracit színben lefedve. A tető sarnikiosztása a homlokzaton is megjelenik. A homlokzat egy részét öregített fa borítja.

Szakértői tipp

A PREFALZ tetők rendkívül stabilak és tartósak. Nagyon alacsony tetőhajlásszöghöz*, már 3°-tól alkalmazhatóak, és alacsony hőmérsékleten is könnyen lefektethetők.

* Vegye figyelembe az egyes országok szabványait és szakmai előírásait.

PREFALZ színtáblázat

A PREFALZ széles választékban kínál standard színeket, többnyire P.10 minőségben, 40 év színgaranciával. A színes bevonatot úgynevezett tekercsbevonatolási eljárással hordják fel és égetik rá úgymond, több feldolgozási lépésben. Ennek eredményeként a lakkréteg képlékeny és nagyon időjárásálló.

Színek áttekintése (20)

szín

megnevezés

~ RAL

01 Braun

P.10 barna

7013

02 Anthrazit

P.10 antracit

7016

03 Schwarz

P.10 fekete

9005

04 Ziegelrot

P.10 téglavörös

8004

05 Oxydrot

P.10 oxidvörös

3009

06 Moosgrün

P.10 mohazöld

6005

07 Hellgrau

P.10 világosszürke

7005

08 Zinkgrau

P.10 cinkszürke

7030

10 Prefaweiß

P.10 prefafehér

9002

11 Nussbraun

P.10 mogyoróbarna

8019

17 Reinweiß

P.10 tisztafehér

9010

PREFA dunkelgrau ähnlich DB 703 oder RAL 7043

P.10 grafitszürke

7043

43 Steingrau

P.10 márványszürke

7031

12 Silbermetallic

ezüstmetál

9006

13 naturblank

natúr alumínium

23 Schwarzgrau

sötétszürke

7022

45 Bronze

bronz

7048

45 Bronze

P.10 bronz

7048

46 Patina grün

P.10 patinazöld

6027

47 Patina grau

patinaszürke

7042

Figyelmeztetések

  • A megadott RAL értékek csak közelítő értékek, melyek esetenként jelentősen eltérhetnek a PREFA valódi színeitől, és nem minden esetben felelnek meg a szubjektív színmeghatározásnak.
  • Elsősorban a P.10 bevonatoknál a felület struktúrája miatt, szinte lehetetlen pontos értéket meghatározni. PREFA Siding színek a P.10 márványszürke, a P.10 homokszín, a P.10 patinazöld, világos tölgy, patinaszürke, dió, és silver tölgy erezett színek emellett olyan természetes színmintázatokat jelentenek, amelyek több színárnyalatból tevődnek össze.
  • Szalagok és lemezek natúr alumínium: A feldolgozás és a környezeti hatások miatt a felületi megjelenés változásai nem tartoznak a garancia hatálya alá. A tájékoztató lapon található leírást kérjük figyelembe venni!
  • Metálszínek esetén színbeli eltérések fordulhatnak elő.
  • A komplementer épületrészek pontos színmeghatározásához eredeti mintákra van szükség.

Merítsen inspirációt a már megvalósított PREFALZ tetőprojektekből

Az állókorctechnika a fémtetők klasszikus tetőfedési típusa. Ezzel a technikával a teljes épületburok, azaz a tető és a homlokzat is burkolható, így úgy tűnik, mintha egy darabból állna. Az egységes vagy változó sarniszélességekkel és kónikus sarnikkal a technológia a nagy színválaszték mellett széles skálájú tervezést tesz lehetővé.

A PREFALZ ezen kívül a PREFA kiselemes tetők számos csomópontjához használható, mint például kéményszegélyek, falburkolatok, oromszegélyek és hasonlók.

További tippek tárházát gyűjtöttük össze a megfelelő tetőfedés kiválasztásához. Még több inspirációt találhat a referenciagalériában vagy a felújítási galériában.

Kérdése van a PREFALZ tetővel kapcsolatban?

A PREFA Classic elemektetőfedő zsindelyek és tetőfedő rombuszokFX.12-es tetőfedő panelek csekély súlyuknak köszönhetően kiválóan alkalmasak a meglévő régi tetők átfedésére. A meglevő tetőanyagra, mint pl. bitumenes zsindelyre és bitumenes lemezre való szerelés gyorsan elvégezhető. Az átfedés előfeltétele, hogy a tartószerkezet sérülésmentes, a tetőhajlásszög megfelelő legyen, és hogy az épületfizikai követelmények teljesüljenek!

A PREFA tetők és a szálcement-, illetve cseréptetők közötti zajszint-különbség csupán 2 és 4 dBA közé tehető, amit az emberi fül alig érzékel.

A fémeknek a környezettel való kémiai vagy elektrokémiai reakciói által okozott károsodását a fémek korróziójának nevezzük. A korrózió legismertebb formája a vas rozsdásodása.

Az alumínium szerkezeti anyagok rendkívül korrózióállók és rozsdamentesek!

A fém tetők az ÖVE/ÖNORM EN 62305-3 szerint beépíthetők a külső villámvédelmi rendszerbe. A PREFA sima szalagos fedések (Prefalz és Falzonal) következésképpen a villámhárító berendezés természetes összetevőiként, és a PREFA kis formátumok (tetőlemezek, tetőzsindelyek, tetőpanelek, tetőfedő rombuszok) a levezető berendezés természetes összetevőjeként (egy kiegészítő villámhárító felhelyezésével és a földelésre csatlakoztatásával) engedélyezettek. Léteznek normatív kivételek, amelyek szerint például a fokozott kockázatú objektumokat (például robbanásveszélynek kitett épületeket) külön szabályok szerint kell kivitelezni. A PREFA tető- és homlokzati rendszerek külső villámvédelmi rendszerbe történő integrálását következésképpen objektumonként kell megtervezni. Adott objektum villámvédelmének szükségességéről és kivitelezéséről a villámvédelmi rendszer kivitelezőjétől, vagy engedéllyel rendelkező villanyszerelőtől kérhet információt. A villámvédelem témájával kapcsolatos további részletek itt találhatók.

A PREFA tető- és homlokzati termékek (a kis formátumú, valamint Prefalz és Siding elemek*) az EN 13501-1 szerint az „A1” – a nem éghető tűzveszélyességi osztályba soroltak. Az A1 tűzveszélyességi osztály azt jelenti, hogy az alumíniumból készült termékek nem éghetők. A tűzvédelem témájával kapcsolatos további részletek itt találhatók.

* kivéve a dió, silver tölgy erezett és világos tölgy színű termékeket (A2-s1 tűzvédelmi osztály, d0 - nem éghető).

Azokra az esetekre, ha erős jégeső nyomán a funkciót nem befolyásoló, azonban optikailag zavaró módon enyhe benyomódások keletkeznek, bizonyos feltételekkel a biztosítás kiterjedhet az optikai károkra is. Meglévő biztosításánál ügyeljen arra, hogy ne szerepeljen benne optikai károkra vonatkozó kizárás.

Termékeinknél az elektromágneses sugarak leárnyékolását 150 MHz és 10 GHz közötti tartományban végezték vízszintes és függőleges polarizálással (mobiltelefon 900 MHz és 1800 MHz, televízió 175-800 MHz).

A PREFA tetőfedő termékeket alacsony hajlásszögű tetőkön (körülbelül 3–25° fokos tetőhajlásszögű) és magastetőkön (körülbelül 25° felett) használják. A tetőhajlásszög téma áttekintő oldalán megtalálja, hogy melyik termék mekkora hajlásszögtől használható.

PREFALZ műszaki információk

Alapanyag:

bevonatos alumínium, 0,7 mm vastag, coil coating bevonattal

Standard méretek:

PREFALZ tetőkhöz: 0,7 × 500 mm és 0,7 × 650 mm
Kiegészítő lemez: 0,7 × 1 000 mm

Súly:

kb. 1,89 kg/m²
fedett felület PREFALZ 500 esetén: kb. 2,3 kg/m²
fedett felület PREFALZ 650 esetén: kb. 2,2 kg/m²

Minimális tetőhajlásszög*:

3° (kb. 5%)

* Az egyes országok szabványait és szakmai előírásait figyelembe kell venni.

Alátétszerkezet és elválasztó réteg*:

teljes deszkázatra (min. 24 mm); elválasztó réteg szükség szerint

* Az egyes országok szabványait és szakmai előírásait figyelembe kell venni.

Rögzítés:

PREFA rozsdamentes derékszögű állóhafter és derékszögű csúszóhafter a statikai igények szerint

Figyelem: A PREFALZ szalagok és más gyártó színes alumíniumszalagjainak keverése, de még a vélhetően ugyanolyan színű FALZONAL® szalagok keverése is, a különböző minőségű lakkok és a későbbi kifakulásban megmutatkozó különbségek miatt feltétlenül kerülendő. Csak így lelheti még sok év elteltével is örömét a harmonikus kinézetű homlokzatban. Ezt a szegélyek, az attika és hasonló elemek esetén is vegye figyelembe.

Tetőrétegrend

A PREFA alumíniumtetők szellőztetett alátétszerkezettel készülnek: ilyenkor a tetőfedést és a hőszigetelő réteget szellőztetett közbenső réteg választja el egymástól. Ez lehetővé teszi például a lecsapódó pára elvezetését.

A tetőszerkezet átszellőztetése a legtöbb esetben az első ábrán látható módon valósul meg. De a teljes padlástér is átszellőztethető (lásd a második ábrát).

Elválasztó rétegek

A közvetlenül a tetőfedés alatt elhelyezett elválasztórétegek többféle feladatot is betölthetnek. Ezért már a tervezési fázisban mérlegelni kell, hogy használnak-e elválasztóréteget, és ha igen, milyet.

Az elválasztórétegek:

  • Diaz építési fázisban nedvesség ellen védik a fából készült deszkázatot vagy a faalapú lemezeket.
  • Javítják a hangszigetelést (= akusztikai leválasztás)
  • Kiegyenlítik a tetőszerkezet kisebb egyenetlenségeit,
  • Dhőhatás okozta hosszváltozás esetén javítják a fedőanyag csúszóképességét.
  • Védik a lemezfedés alsó oldalát a káros lúgos hatásoktól és a faanyagvédő szerek esetleges károsító hatásaitól.
  • Kiegészítő esővédelmet biztosítanak a tetőfedés és az alsó tetősík számára.

Attól függően, hogy az elválasztórétegnek milyen funkciót kell betöltenie, a megfelelő terméket az elválasztórétegek gyártóival egyeztetve kell kiválasztani. Ha az elválasztóréteget pl. kiegészítő hangszigetelésként kívánják alkalmazni, vastagabb, nehezebb bitumenes elválasztóréteg (pl. BauderTOP UDS 3 vagy azzal egyenértékű) használata javasolt. Ha az elválasztóréteg az építési fázisban „csak” az alátétszerkezet védelmére szolgál, vékonyabb bitumenes elválasztóréteg is használható (pl. BauderTOP TS 40 NSK vagy azzal egyenértékű).

Szakértői tipp: PREFALZ 500 félnyeregtetőkhöz

Kettős állókorcos félnyeregtetők, nem megfelelő tervezés esetén az erős szél zajt okozhat. Itt javasoljuk 500 mm szalagszélességű PREFALZ használatát és bitumenes elválasztóréteg beépítését. A tető rétegrend tervezésénél vegyen figyelembe elegendő zajvédelmi intézkedést.

Állókorc megmunkálási tippek

A fixhafteres terület hossza a sarnihossztól függően 1–3 méter. A fixhafteres terület helyét alapvetően a tetőhajlásszögtől függően kell megválasztani – lásd az ábrát és a kapcsolódó táblázatot. A tetőáttörések vagy a tető alakja befolyásolhatja a fixhafteres terület helyét. A különböző magasságban elhelyezkedő fixhafteres terüleket egymástól a hőtágulást biztosító elválasztósávokkal kell elkülöníteni.

Tetőhajlásszög

Fixpontos terület helye

> 3°–5° (> 5–9 %)

a sarni közepén

> 5°–10° (> 9–18 %)

a sarni felső harmadában

> 10°–30° (> 18–58 %)

a sarni felső negyedében

> 30° (> 58 %)

a sarni felső végében

Tervezés és alkalmazás

Innen tölthetők le a bádogos szakembereknek és az építészeknek szóló kiírások szövegei, valamint a PREFALZ rendszerrel kapcsolatos további részletek. A szervizterületen megtalálja a PREFALZ kéményszegélyről szóló tájékoztató lapot, a PREFALZ járórács tartóelem beépítési irányelvét, a PREFALZ tetőkön elhelyezhető Vario napelemtartó szerelési útmutatóját és a PREFALZ kivitelezési videókat. A kivitelezésre vonatkozó információkat a PREFALZ kivitelezési útmutató tartalmazza. A szolgáltatási terület csak partnercégeink számára hozzáférhető – készítse elő a hozzáférési adatokat. Még nincsenek hozzáférési adatai? Akkor keresse fel az illetékes területi értékesítési vezetőt.

Megjegyzés kifejezetten építész- és tervezőirodáink számára: A 3D- és BIM-adatok, valamint termékeink textúrái itt találhatók: digitális tervezés

PREFALZ tető tartozékok

A korcolt technikával készülő fedések és burkolatok rögzítéséhez rozsdamentes acélból készült haftereket, csavarokat vagy szegecseket kell használni. A megfelelő hóvédelem biztosítása érdekében állkorcos tetőfedés esetén hófogótartókat, hófogócsöveket és jégkarmokat használnak. Ez és további rendszertartozékok, mint például a PREFA falczselé, a PREFA komplett rendszerünkben találhatók.

A tartozékok teljes és részletes listája az árlistánkban.

Rozsdamentes derékszögű állóhafter (csavarozott)

Nem használható a homlokzaton az alumínium és acél szerkezetekhez való speciális csavarokkal együtt!

Rozsdamentes derékszögű csúszóhafter (csavarozott)

Sarnihossz max. 12 m. Nem használható a homlokzaton az alumínium és acél szerkezetekhez való speciális csavarokkal együtt!

Rozsdamentes derékszögű hosszított csúszóhafter (csavarozott)

Sarnihossz max. 12 - 15 m között. Nem használható a homlokzaton az alumínium és acél szerkezetekhez való speciális csavarokkal együtt!

Táras csavarbehajtó gép csavarozott hafterekhez

Rátéttel tárazott csavarok számára, a gyorsabb összeszerelés érdekében

Niro Winkelstehfalzhaft von PREFA

Rozsdamentes derékszögű állóhafter (szegelt)

-

Niro Winkelschiebehaft von PREFA

Rozsdamentes derékszögű csúszóhafter (szegelt)

max. 12 m-es sarni hosszméretig

Darstellung des PREFA Niro Winkellangschiebehaft genagelt, ein Zubehörteil aus Edelstahl, das für die Befestigung von PREFALZ Produkten verwendet wird. Es zeigt eine robuste Metallkonstruktion mit Langlöchern zur flexiblen Montage und einer Klemme für die sichere Befestigung der Dach- oder Fassadenpaneele.

Rozsdamentes derékszögű hosszított csúszóhafter (szegelt)

12–15 m-es sarni hosszmérethez alumínium fedésnél

Rozsdamentes nadrághafter

-

Rozsdamentes nadrág csúszóhafter

max. 12 m-es sarni hosszméretig alumínium fedésné

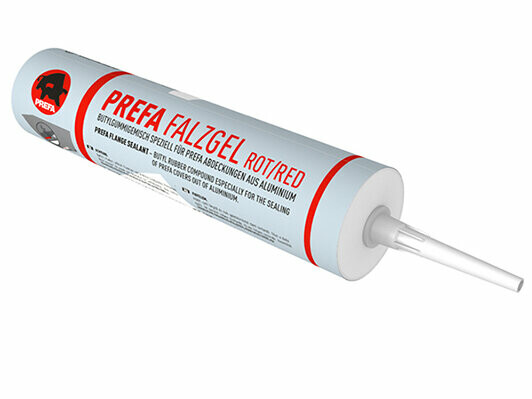

Falczselé

tubusban vagy fóliatasakban

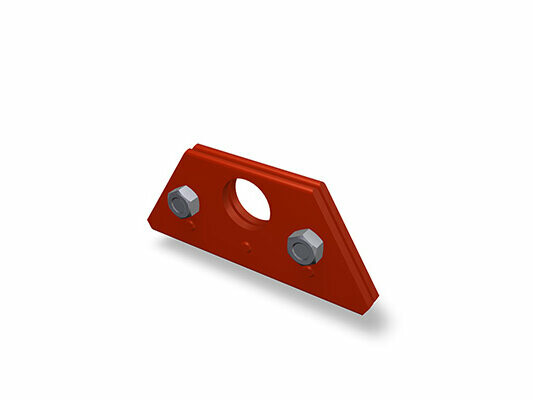

egycsöves hófogótartó

⌀ 28 mm-es hófogórúdhoz

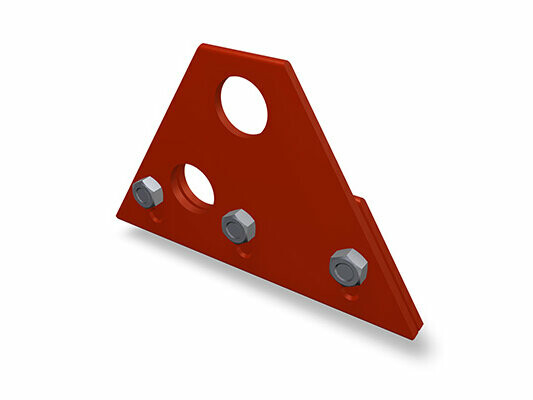

Kétcsöves hófogótartó

⌀ 28 mm-es hófogórúdhoz

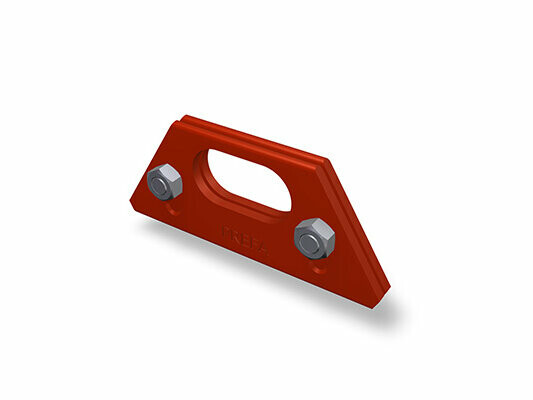

Hófogótartó ovális lyukkal

⌀ 28 mm-es hófogórúdhoz

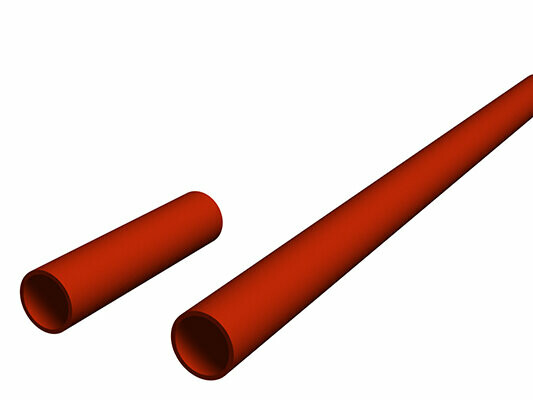

Hófogócső

hófogótartókhoz; 28 × 2 × 3.000 mm,

Sarokelem 90°

csőhöz 28 × 2 mm

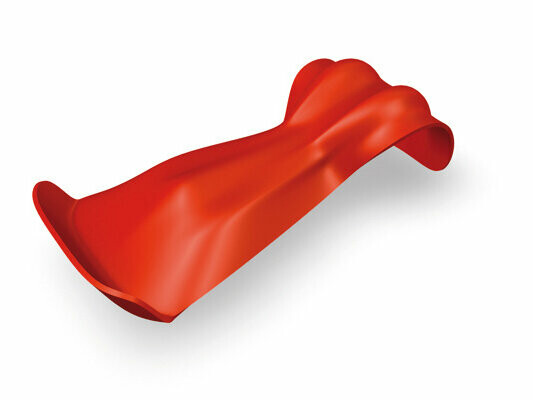

Jégkarom

csőhöz 28 × 2 mm

Sunny napelemtartó

minden PREFA kiselemes- és állókorcos fedéshez alkalmazható

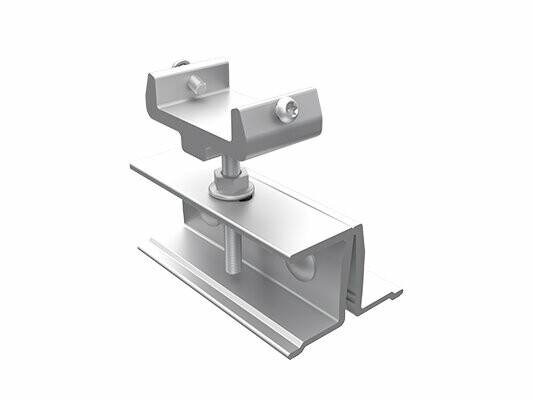

Prefalz Vario napelemtartó

PREFA kettős állórorcos lemezfedésekhez alkalmas 25 mm korcmagassággal. Kereszttoldóval és anélkül is kapható. Kizárólag a PREFA profilsínek használata esetén alkalmazható, más termékekkel nem kompatibilis.

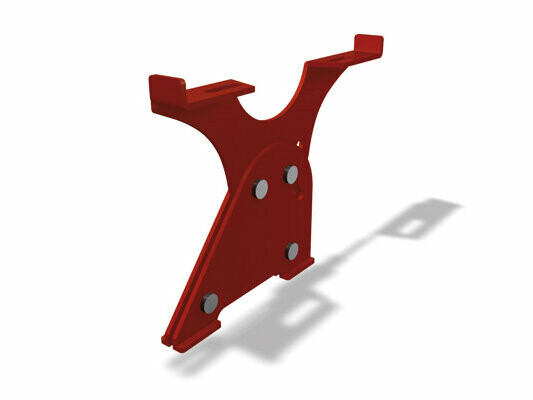

Járórács tartó elem korcolt tetőkhöz

tetőhajlásszög 5°-55°

Járórács tartó elem korcolt tetőkhöz

250 × 1.200 mm, 250 × 800 mm, 250 × 600 mm, EN 516‑1‑A szerint vizsgálva

Járórács összekötő elem

-

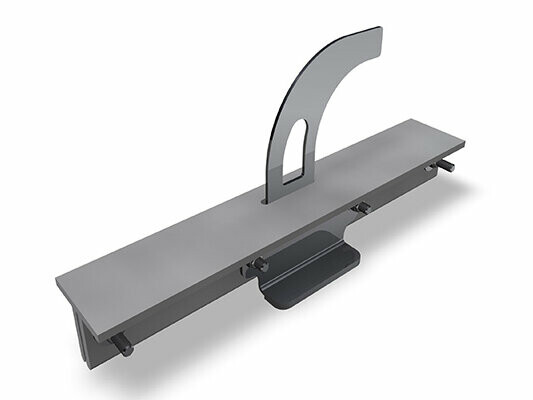

Biztonsági tetőhorog en 517 – b szerint sdh industry 31

két személy biztosításához bevizsgálva (beleértve egy elsősegélynyújtó személyt)

Pontszellőző sapka

szegecseléssel és ragasztással rögzíthető; szellőző keresztmetszet: kb. 30 cm²

Szellőzőcső

Ø 100 mm, Ø 120 mm; EPDM tömítéssel és takaróelemmel

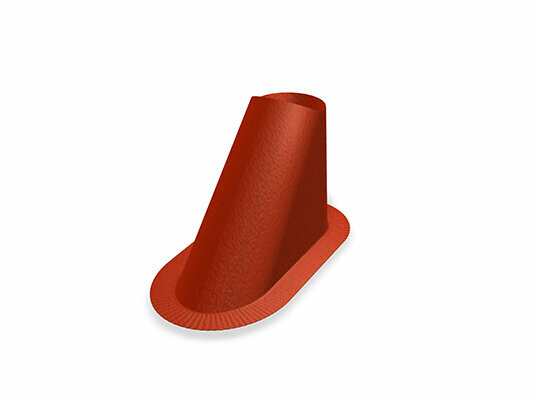

Ragasztható kivezető elem korcolt tetőhöz

tetőhajlásszög: 3°–52°

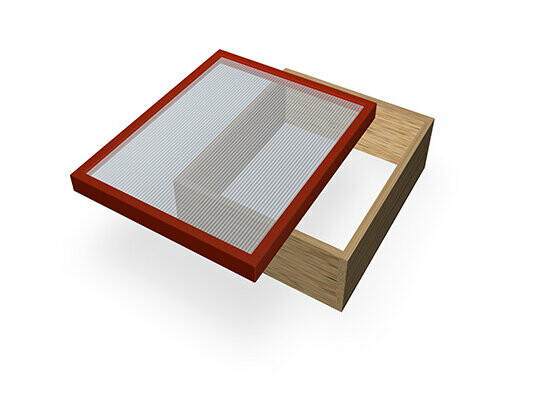

Tetőkibúvó ablak és fakeret

tetőhajlásszög: 12°-tól

Burkolókeret tetősíkablakhoz korcolt fedés esetén

számos méretben kapható

Speciális ragasztó készlet

tartalma: 1 készlet 290 ml-es PREFA speciális ragasztó, 1 db 60 ml-es felülettisztító, 1 db csiszolópapír, 1 db tisztítókendő, 2 db kinyomófej
