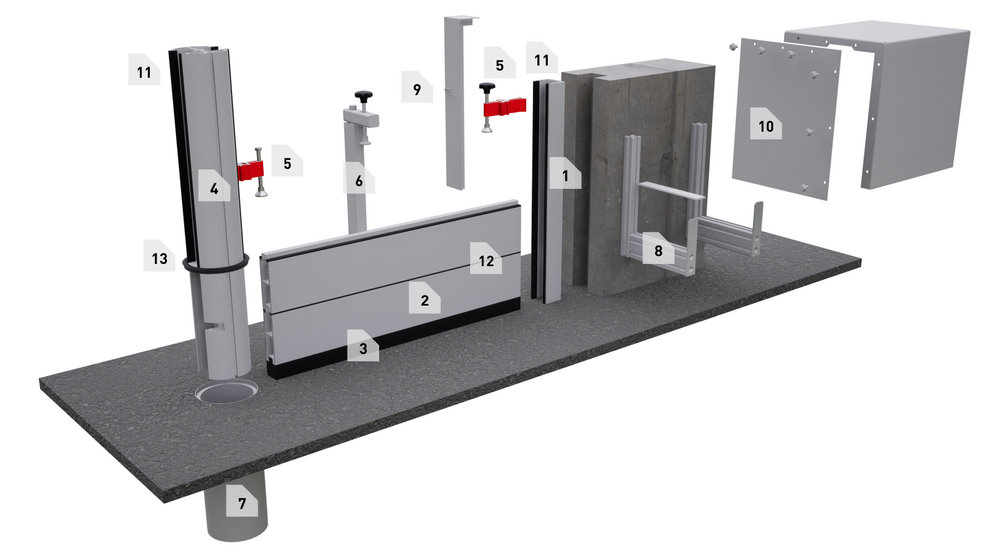

Jelmagyarázat
1. Fali profil
U-profil vagy alapprofil, a teherhordó szerkezetbe a falazat síkja elé, mögé beépítve, vagy a falnyílásba süllyesztve.
2. gátgerenda
Ábra: A legalsó gátgerenda a padlótömítéssel (3. sz) van összeépítve.
3. Talajtömítés
Az alsó gerenda és a talaj közötti rés tömítésére.
4. közbenső oszlop (körprofil)
Több mezős, hosszú rendszerek esetén közbenső oszlopok alkalmazhatók.
5. Feszítőelem
A gátgerendák lefeszítéséhez.
6. Leszorító elem
Megakadályozza a gátgerendák függőleges kihajlását, és növeli a talajtömítésre ható nyomást.
7. Padlóhüvely
Az alapzatba betonozott hüvely, a középoszlop felvételéhez.
8. Fali tartó konzol
A használaton kívüli gátgerendák tárolásához.
9 Takaróelem
A fali profilok letakarására és a tömítések védelmére, használaton kívüli időszakban.
10 Tároló fedél
A kültérben tárolt gerendák letakarásához.
11 Alapprofil tömítés
A falprofil/középoszlop és gátgerenda közötti tömítésre.
12 Gátgerenda tömítés
A gátgerendák közötti tömítésre.
13 tömítés fedélhez és padlóhüvelyhez
A középoszlop/fedlap és padlóhüvely közötti tömítésre.
gátgerenda |
Rendszer 25 |
Rendszer 50 |
Rendszer 80 |
Vastagság |
25 mm |
50 mm |
80 mm |
Súly |
2,99 kg/m² |
5,6 kg/m; 4,12 kg/m |
7,78 kg/m |
Gerendamagasság |
200 mm |
150 mm / 200 mm |
200 mm |
Horony |
17 mm |
15 mm |
15 mm |
Középoszlop |
|
Átmérő |
140 mm / 185 mm |
Magasság |
750 mm / 2.150 mm |
Rendszer |
50 vagy 80 mm |
