Áttörések és szellőzőelemek/kivezetőelemek

Kattintson a kívánt témára a megfelelő útmutató közvetlen megjelenítéséhez:

• Kéményszegély
• Tetőablak szegélyeleme
• Tetőkibúvó ablak
• Kivezetőelem és szellőzőcső
• Pontszellőző és Solar kábelátvezető elem
• Alátétlemez

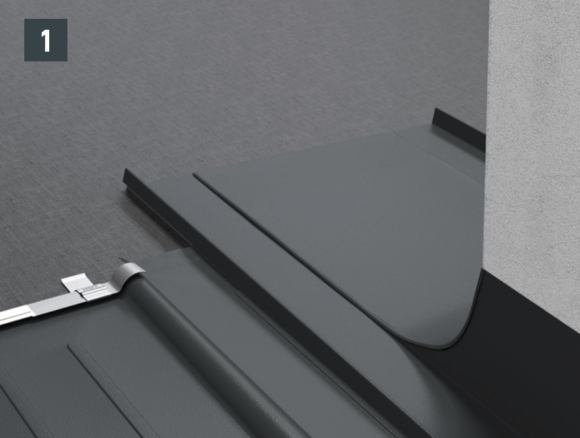

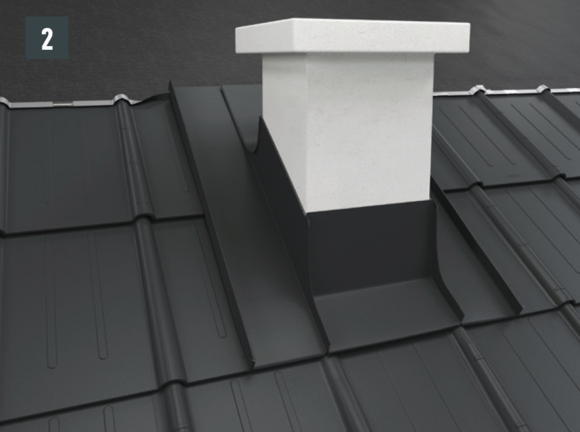

A kéményszegélyek kialakítását szakszerűen és a bádogosszakmai gyakorlatnak megfelelően kell elvégezni. Az állókorcos csatlakozásokat a PREFA tetőfedő elem felhajlításával (30 mm) készítse elő az oldalsó kéményszegély burkolat felhelyezéséhez.

A Classic elem felszerelése után az elem felső visszahajtását úgy kell átalakítani, hogy be lehessen akasztani egy a kémányszegély elülső egyenes elemét. (1–4. ábra).

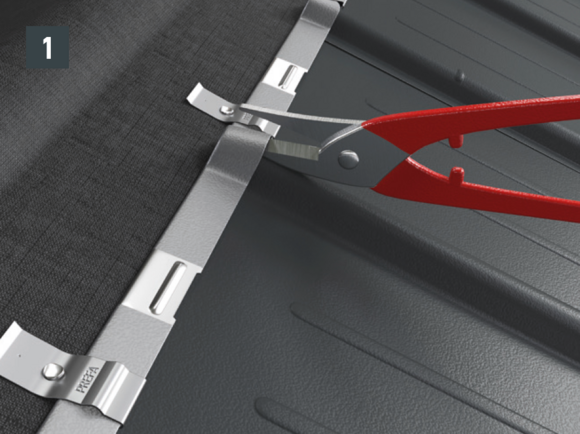

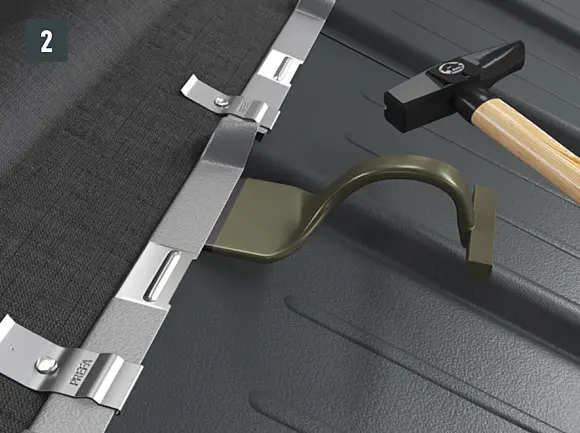

• Vágja be a hullám magas pontján lévő visszahajtást (1. ábra), majd emelje fel a borítóvassal (2. ábra).

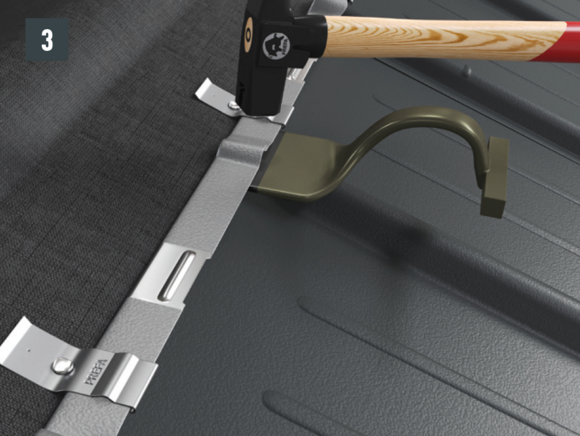

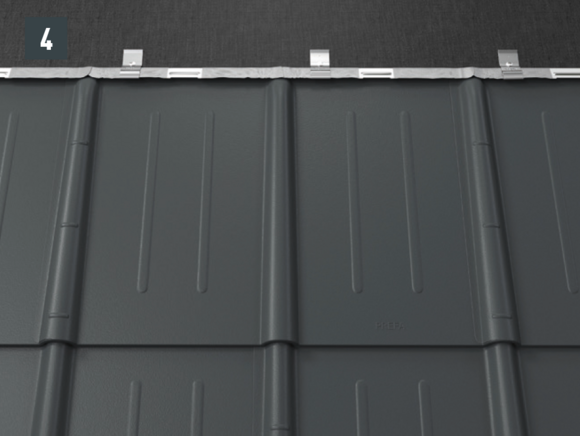

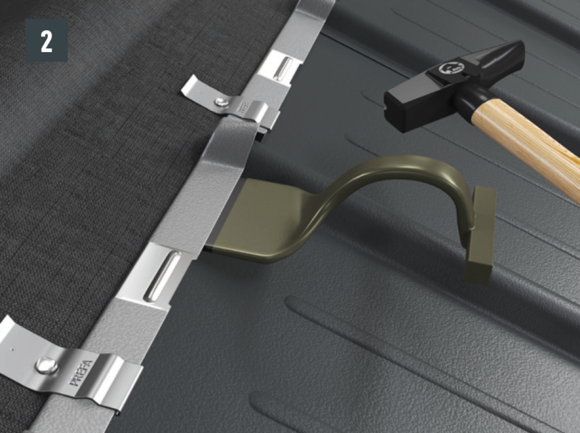

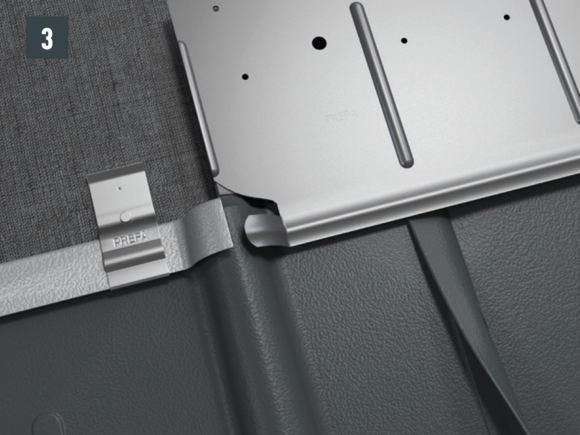

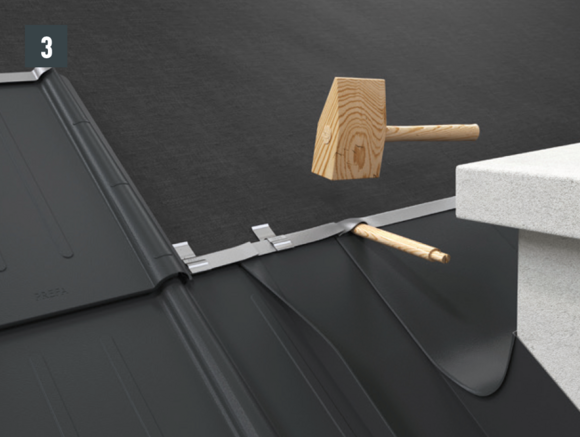

• Kalapáccsal ütögesse laposra a visszahajtást (3. ábra), hogy egyenletesen nyitott korc jöjjön létre. Az elemillesztéseknél nem szükséges bevágást ejteni. Az elülső elemet (falszegélylemezt) így már gond nélkül be lehet akasztani.

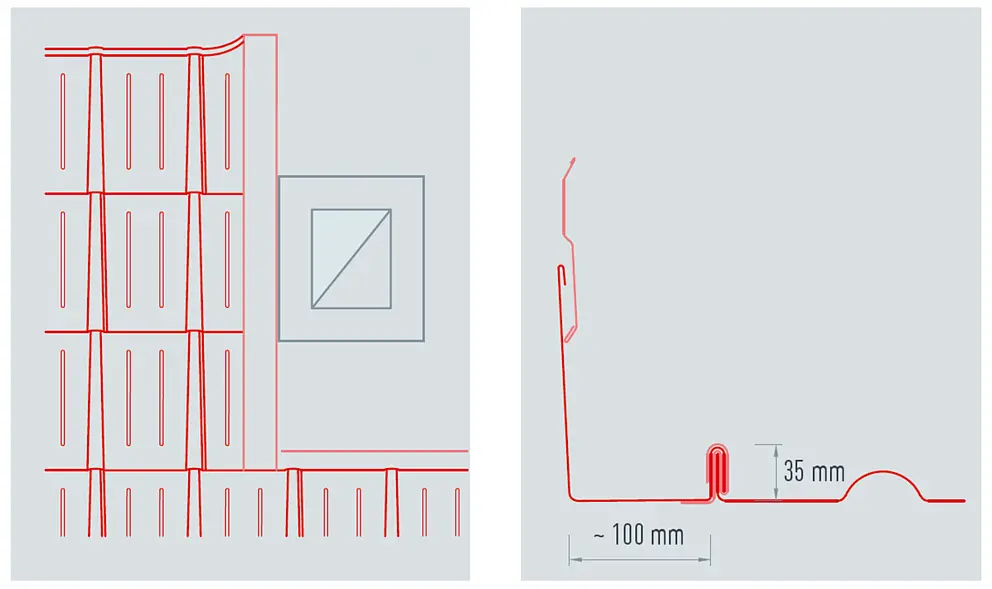

Az oldalsó szegélyelem hossza az egész tetőfedőelemek távolságától és a korcráhagyásoktól függ. Az alsó részen akassza be az oldalsó szegélyelemet a Classic elembe.

Felül az oldalsó elemnek túl kell nyúlnia az elem felső visszahajtásán.

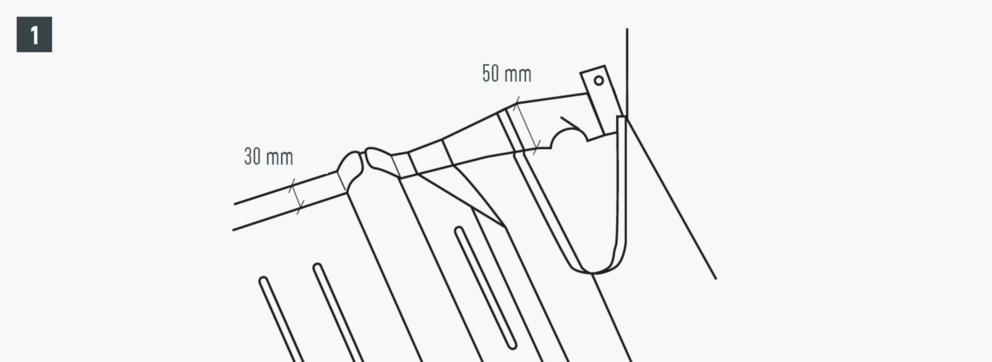

1. változat esetén – 150 mm
2. változat esetén – 70 mm

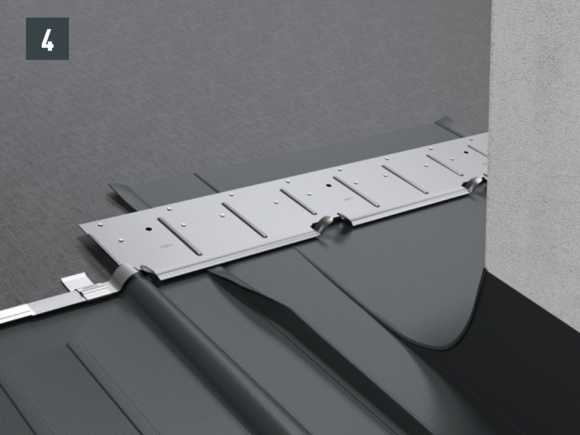

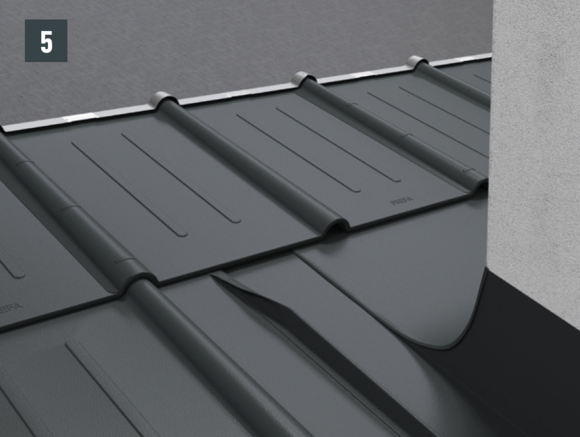

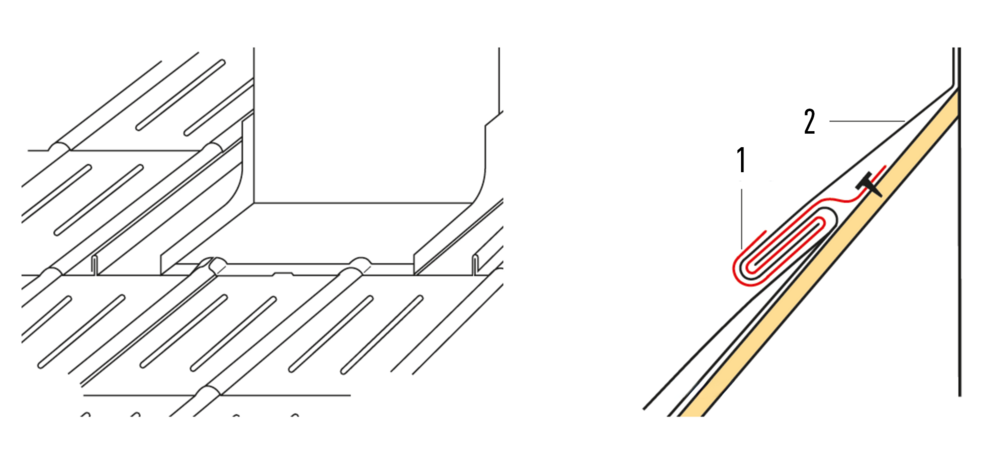

• A kéményszegély hátoldalo eleme kb. 150 mm-rel érjen túl a fedőelem felső élén. A Classic elem felső visszahajtását hajtsa fel a következő Classic elem hornyáig (1. ábra).
• A hóbehatolás elleni fokozottabb védelem érdekében ragasszon egy tömítőszalagot a teljes átfedési területre (2. ábra).
• A Classic elem párkányelemét pontosan vágja hozzá az elem hornyához. A Classic elem párkányelemének elülső oldala teljes hosszában igazodjon a Classic elem visszahajtásához (3. ábra).

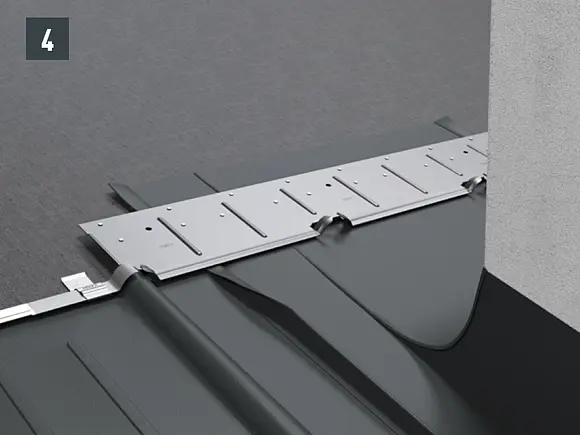

• A párkányelemet rögzítse az összes előre kialakított kis szöglyukon keresztül (4. ábra).
• A Classic elemeket a tetőfelülethez hasonlóan fedési irányban végig rakja le (5. ábra).

• A hátrészt a bádogosszakmai gyakorlatnak megfelelően falcolja be, és 20 mm-rel az elem széle fölött alakítson ki egy 50 mm széles visszahajtást. Hajlítsa le a visszahajtást az elem alsó széle felé. Ez megkönnyíti a horony bedolgozását (1., 2. és 3. ábra).
• A következő elemsort a hátrészbe kell beakasztani, majd folytatni kell a fedést.

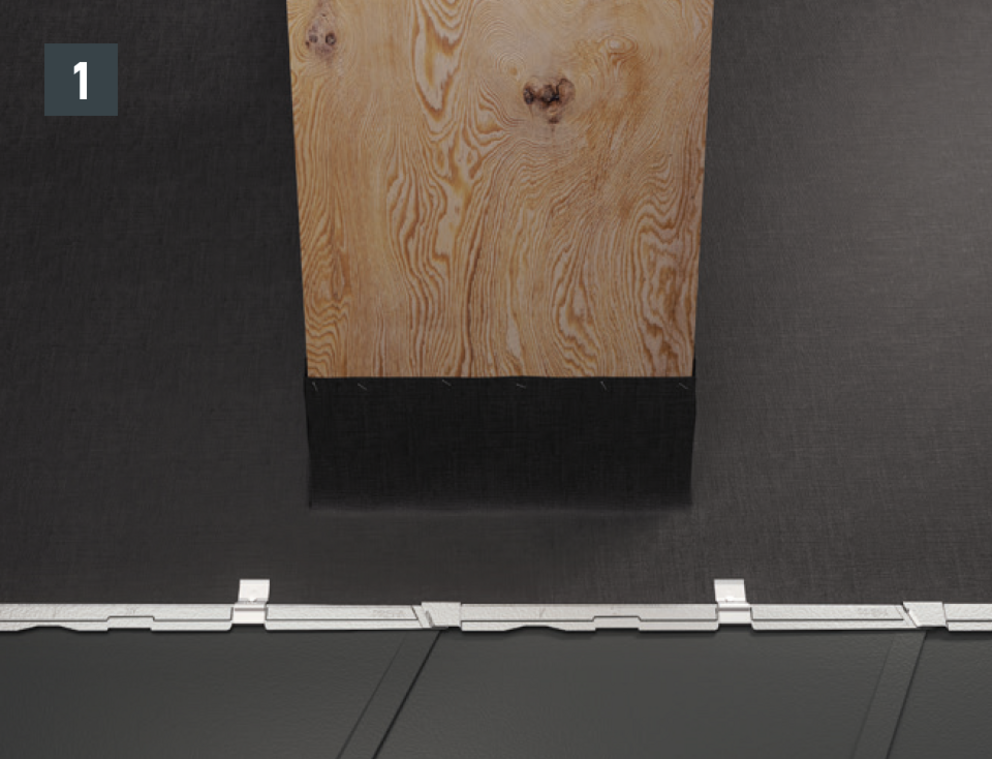

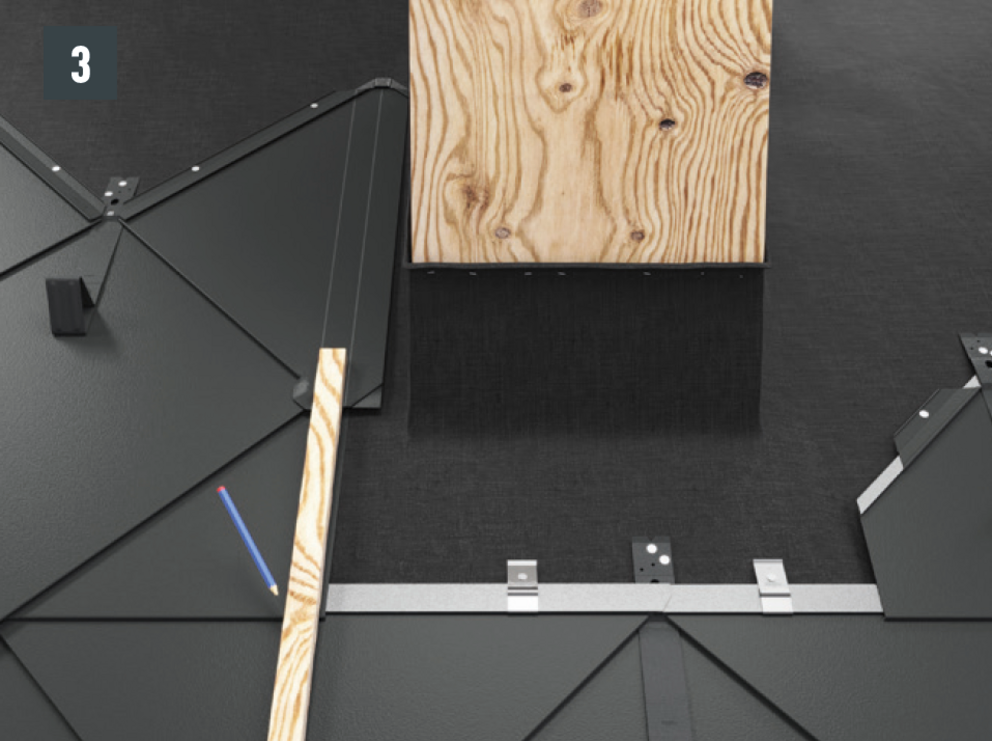

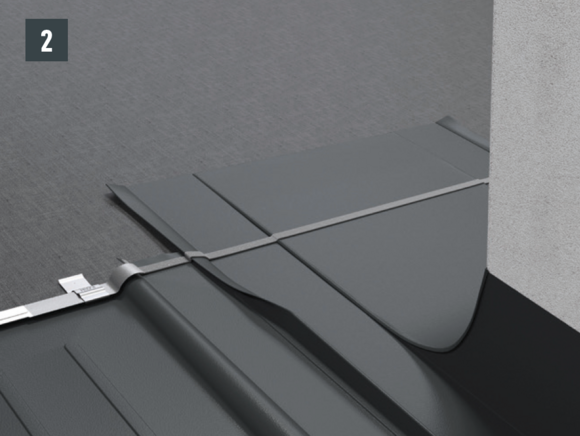

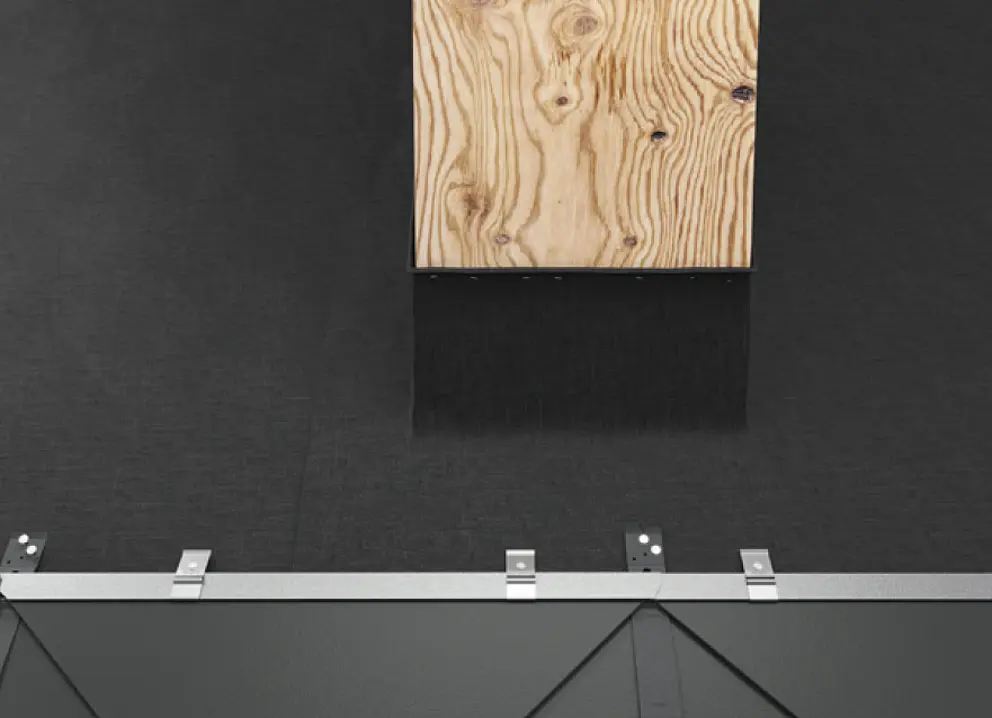

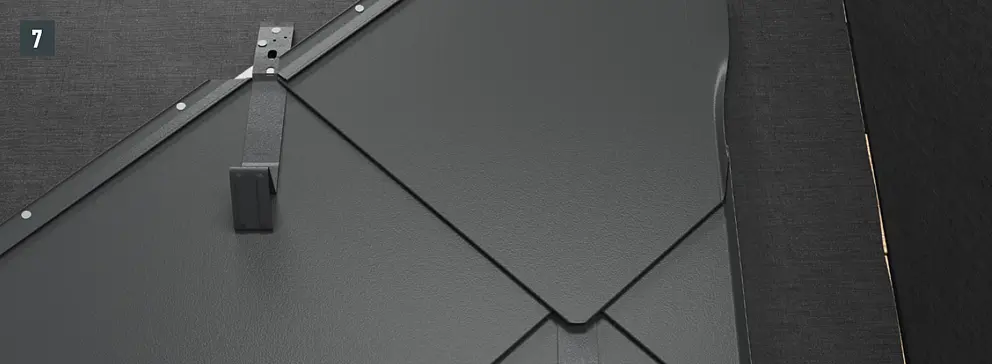

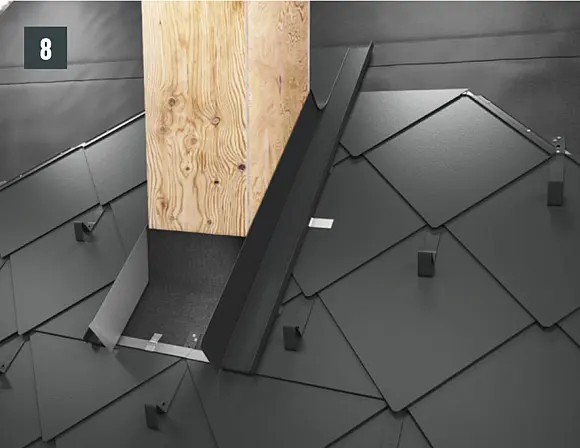

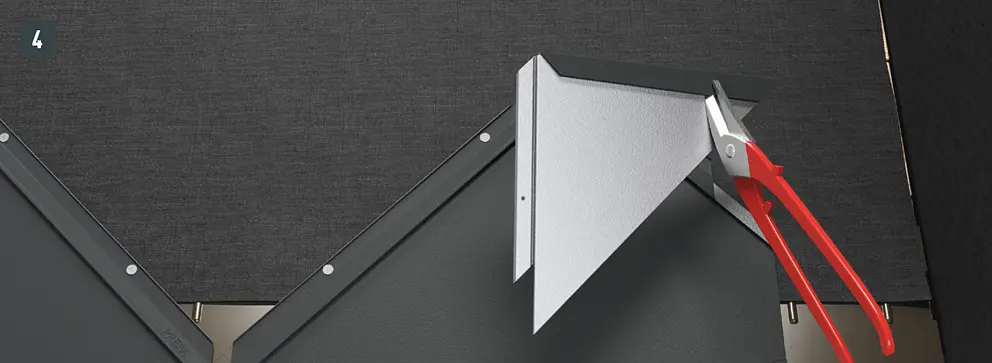

A szegély elülső elemének előkészítéseként 29 × 29, ill. 44 × 44 tetőfedő rombuszokhoz való záróelemeket kell beépíteni. amelyek lehetővé teszik a vízszintes beakasztókorc kialakítását a kéményszegély vízzáró módon történő csatlakoztatásához. A 29 × 29 tetőfedő rombuszok esetében minden egyes záróelemet 1 db patenthafterrel, a 44 × 44 tetőfedő rombuszok esetében pedig 2 db patenthafterrel kell rögzíteni. Patenthafte.

A 29 × 29 tetőfedő rombuszok záróelemeinek szerelésekor a 29 × 29 tetőfedőrombusz-hafterekre kell rászerelni az előkészítet szegélyt (1. és 2. ábra).

Az oldalsó szegélyelem hossza az egész tetőfedőelemek távolságától és a korcráhagyásoktól függ. Az alsó részen akassza be az oldalsó szegélyelemet a PREFA tetőfedő elembe. Felül az oldalsó elemnek túl kell nyúlnia az elem felső visszahajtásán.

A kivezetőelem szélességétől, ill. a kívánt vágástól függően jelölje meg a 29 × 29 és 44 × 44 tetőfedő rombuszokat, az oldalsó felhajtás miatt adjon hozzá 30 mm-t, és vágja méretre a tetőfedő rombuszokat (3. ábra). A tetőfedő rombuszok minden oldalsó felhajtásánál az átlósan lefelé futó korcokat az alsó oldalon ki kell vágni és vissza kell hajtani (4–6. ábra).

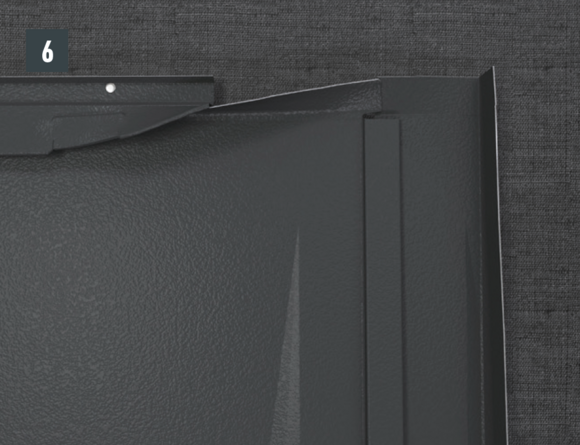

A ferde patentkorcot a felső oldalon a felhajtás vonalában a 6. ábrának megfelelően ki kell vágni.

• A ferde korcok kivágása után a tetőfedő rombuszokat az oldalsó csatlakozásoknál kb. 30 mm-rel fel kell hajlítani (7. ábra). Szakszerű kialakítás révén a tető megfelelő szintű vízzárósága biztosított.
• A tetőfedő rombuszok előkészítése után az oldalsó lemezburkolat elkészíthető és a tetőfedő elemre beilleszthető. Visszatérő hafterekkel rögzítse az oldalsó elemeket az alátétszerkezethez (8. ábra).

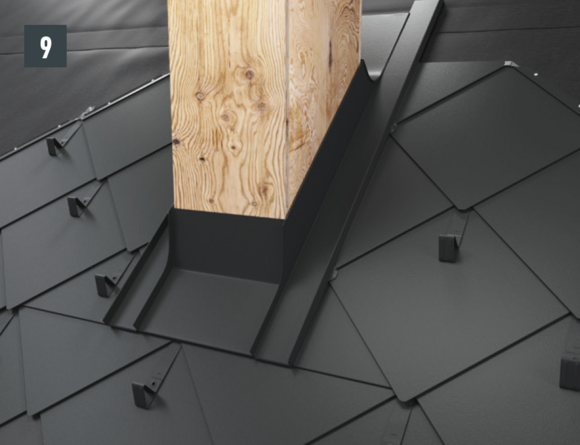

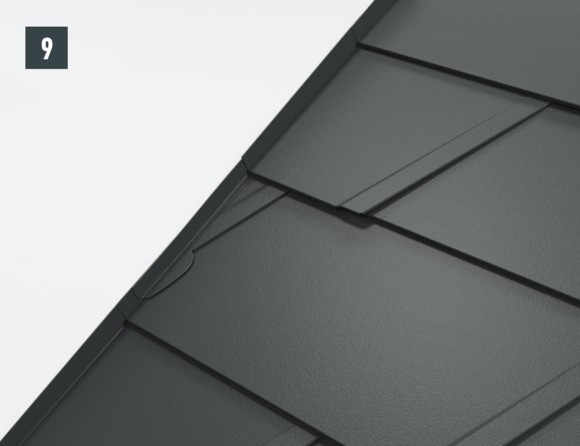

• Így a kivezetőelem elkészült (9. ábra).

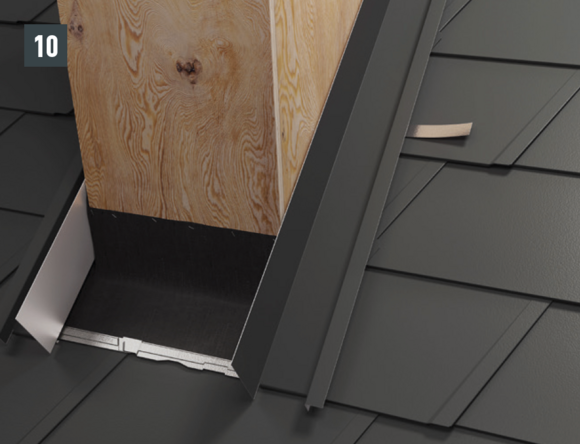

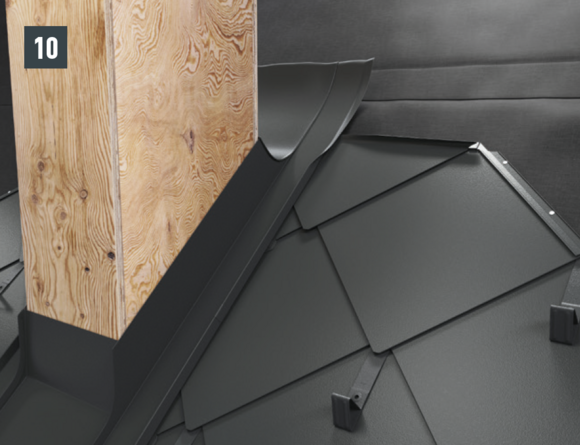

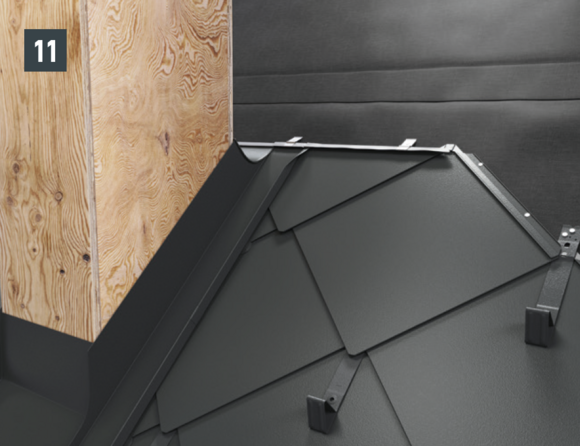

Döntse le az oldalsó elemek felső részén lévő függőleges korcokat (10. ábra), és 30 mm-es ráhagyással vágja méretre a hátrészt, valamint az oldalsó elemeket (11. ábra). Készítse el a visszahajtást – így a kivezetőelem fölé már fel lehet szerelni a 29 × 29 vagy 44 × 44 tetőfedő rombuszokhoz való kezdőlemezeket, és folytatódhat a tetőfedés.

A tetőfedő zsindelyt és a DS.19 tetőfedő zsindelyt fedje fel olyan magasra, hogy a PREFA tetőfedő elemek utolsó sorát a kémény alatt végig le lehessen rakni.

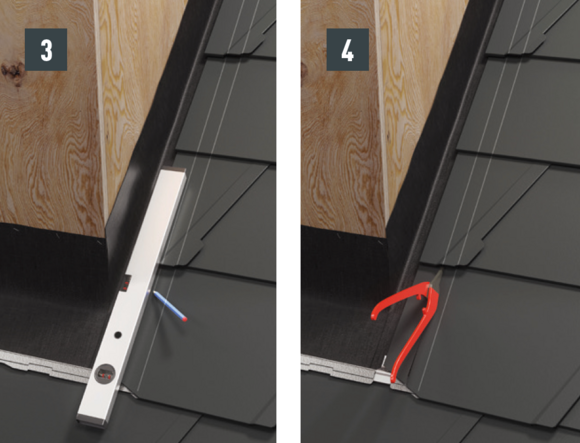

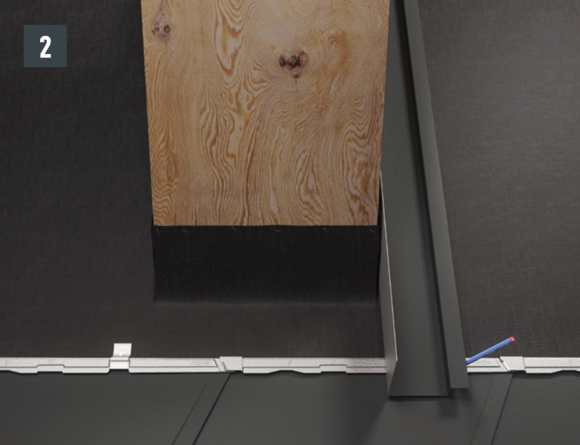

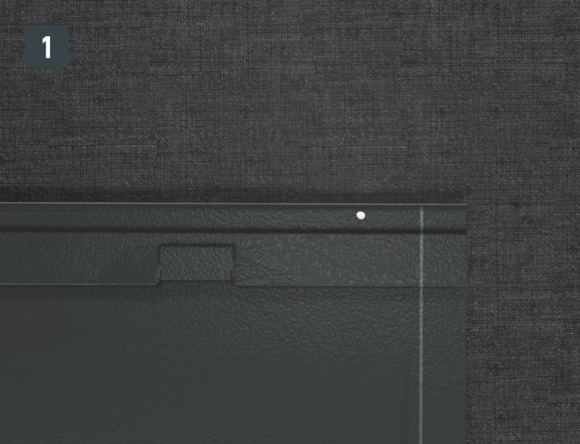

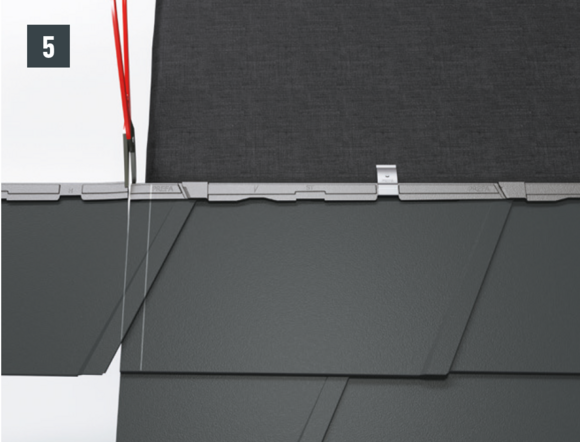

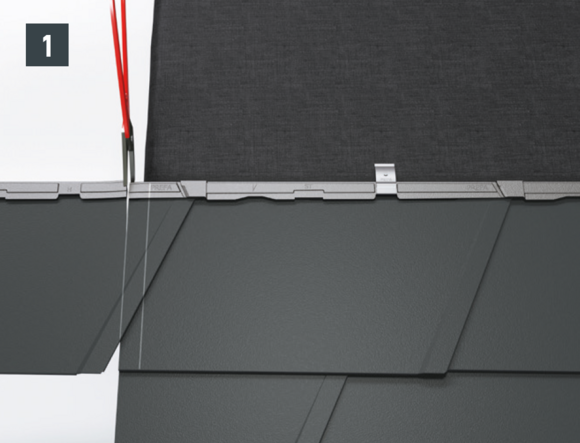

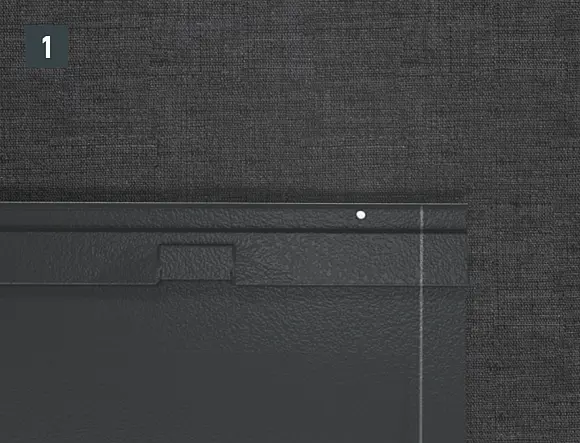

• Az oldalsó elem szélességétől függően jelölje meg a vágási és hajlítási éleket (kb. 100 mm) (2. ábra).
• A tetőfedő zsindelyt, ill. a DS.19 tetőfedő zsindelyt szerelje fel végig a kémény mellett, és az oldalsó elemek szélességétől függően (kb. 100 mm) vágja őket méretre, 30 mm ráhagyást hagyva a tetőfedő elem későbbi felhajlításához (3. és 4. ábra).

• Jelölje be a felhajlítási területet és a 30 mm-es korcráhagyást, majd vágja le a korcráhagyásnál (5. ábra).

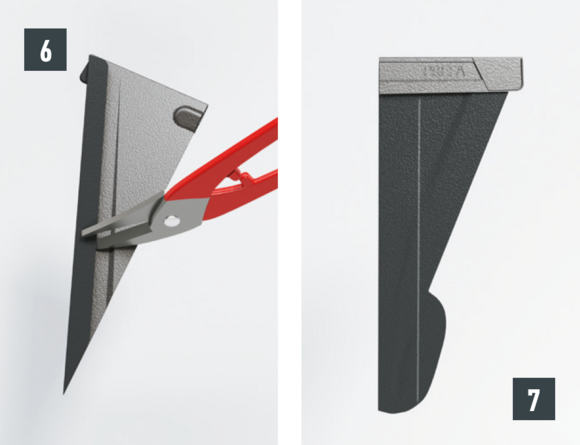

• Korckivágások elkészítése (6. és 7. kép).

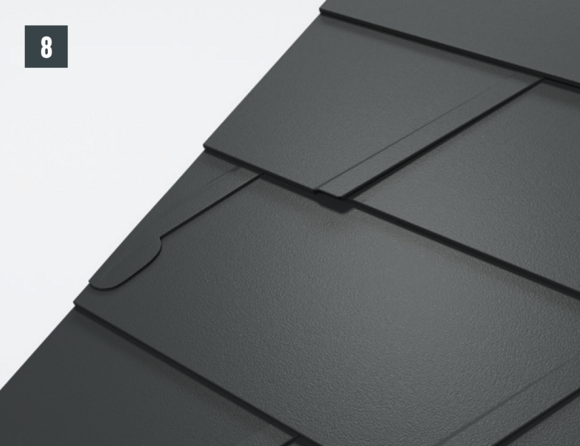

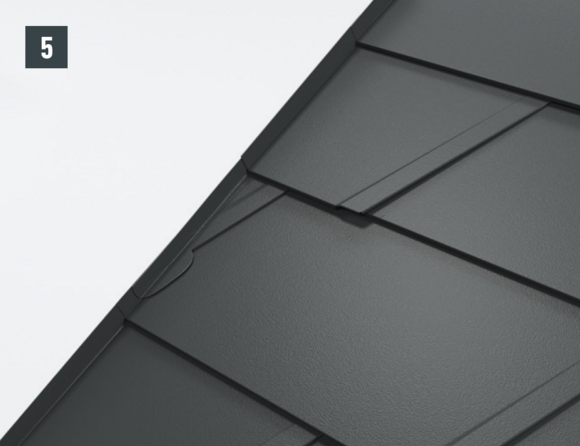

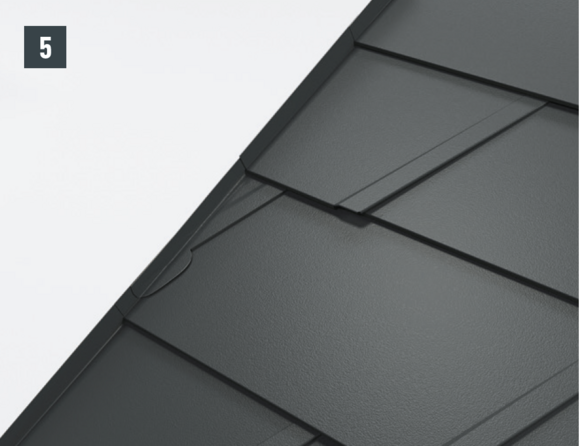

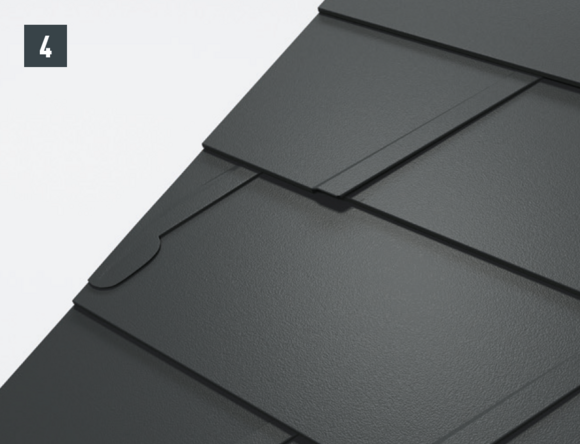

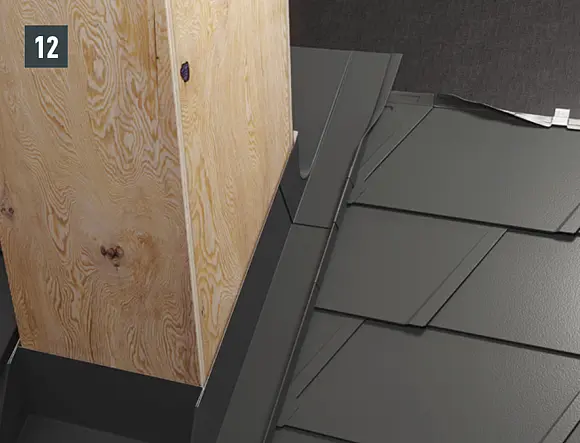

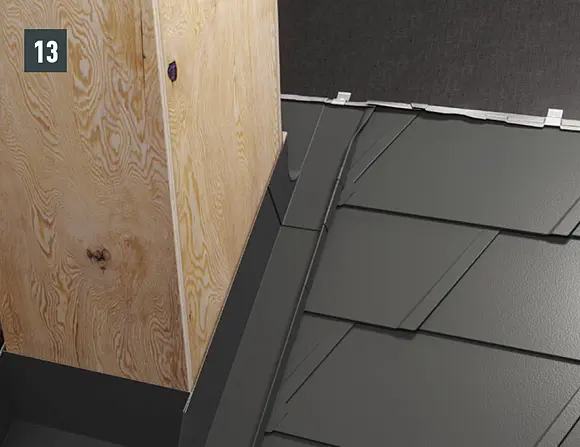

• A kivágott tetőfedő zsindelyt vagy a DS.19 tetőfedő zsindelyt építse be a fedési sorba, és hajlítsa fel (8. és 9. ábra).

Szakszerű kialakítás révén a tető megfelelő szintű vízzárósága biztosított.

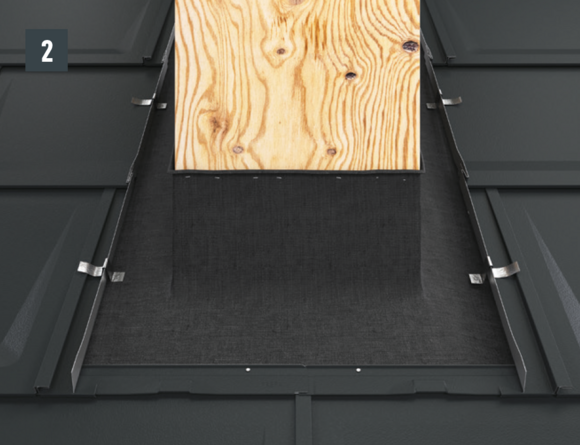

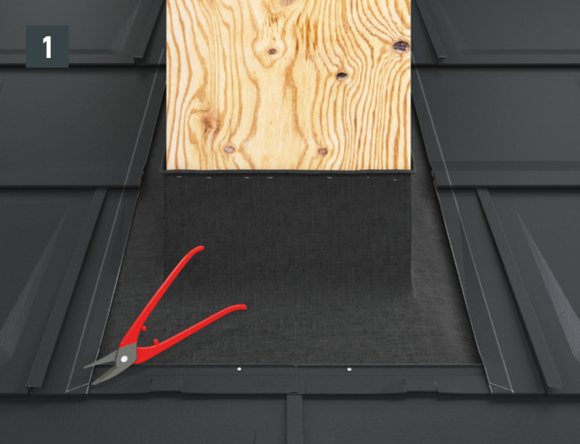

Készítse elő a szegélyelemeket (hát és oldalszegélyek), és visszatérő hafterrel rögzítse őket az alátétszerkezet oldalsó elemeihez (10. és 11. ábra).

Hajtsa vissza az oldalsó elemek felső részén lévő függőleges korcokat, és 30 mm-es ráhagyással vágja méretre a hátrészt, valamint az oldalsó elemeket. Készítse el a visszahajtást – így a kivezetőelem felett már folytatni lehet a tetőfedést (12. és 13. ábra).

Az R.16 Classic elemet, ill. a FX.12 tetőfedő panelt fedje fel olyan magasra, hogy a PREFA tetőfedő elemek teljes utolsó sorát a kémény alatt végig le lehessen rakni.

Az elülső szegélyelem hossza az egész fedőelemek távolságától és a korcráhagyásoktól függ. Az alsó részen akassza be az elülső szegélyelemet a PREFA tetőfedő elembe.

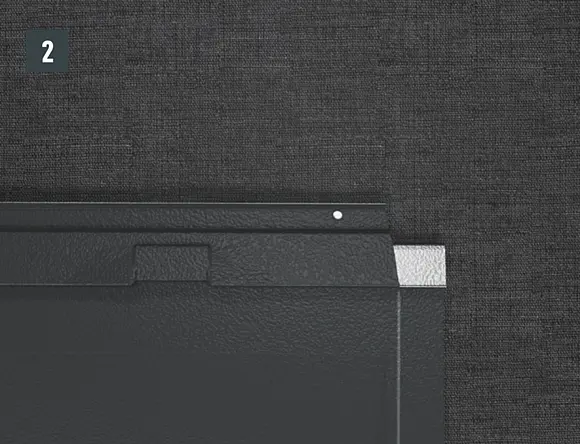

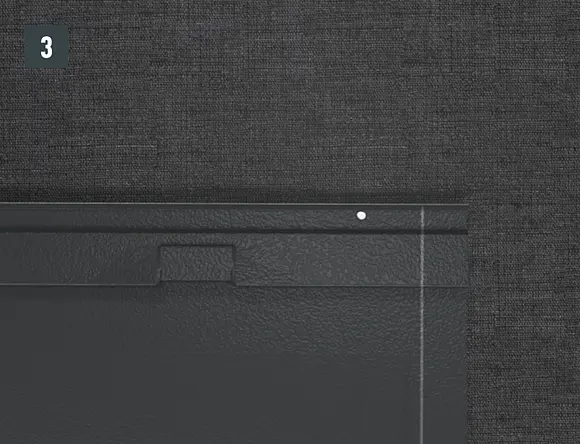

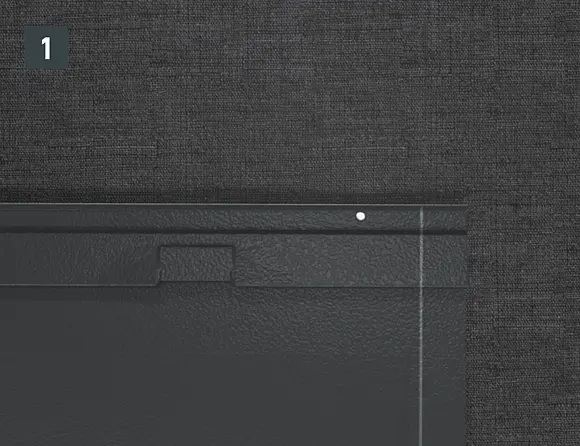

• A kéményhez való csatlakozásnál jelölje be az állókorchoz való 30 mm-es túlnyúlást, és vágja le a PREFA tetőfedő elemet (1. ábra).
• Az állókorcos csatlakozásokat a PREFA tetőfedő elem felhajlításával (30 mm) készítse elő az oldalsó lemezburkolat felhelyezéséhez (2. ábra).

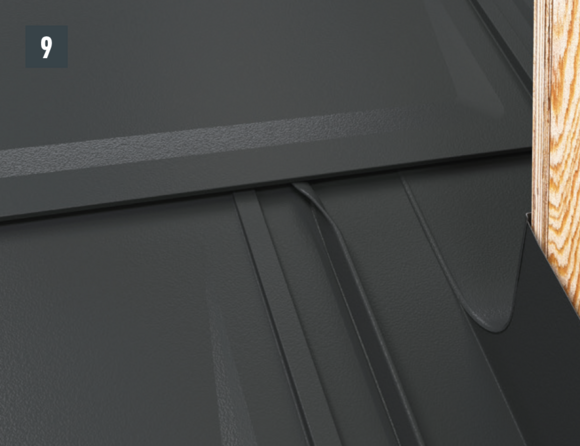

• A tetőfedés előkészítése után az oldalsó lemezburkolat elkészíthető és a tetőfedő elembe beilleszthető. Visszatérő hafterekkel rögzítse az oldalsó elemeket az alátétszerkezethez.

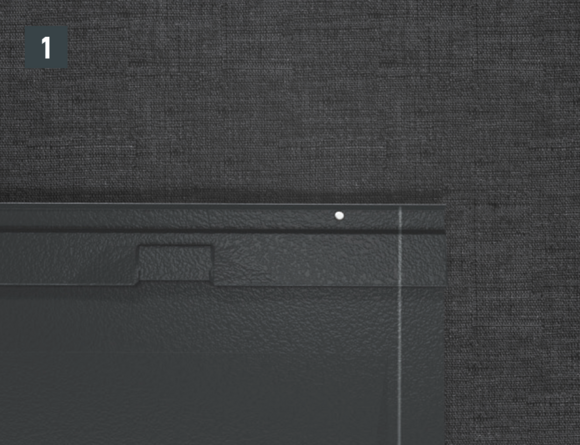

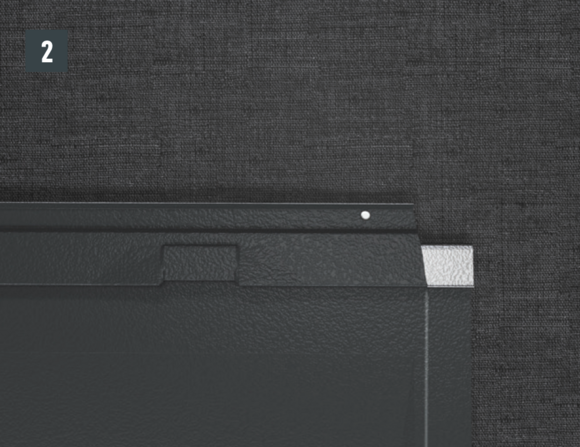

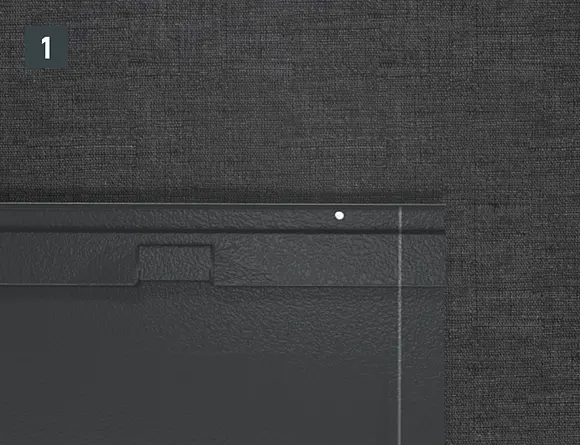

A felhajlítások körül egy visszahajtást hagyva vágja ki a felső patentkorcot, és az R.16 Classic elemet vagy az FX.12 tetőfedő panelt 30 mm-rel hajlítsa fel a tetőfelületre merőlegesen (3. és 4. ábra).

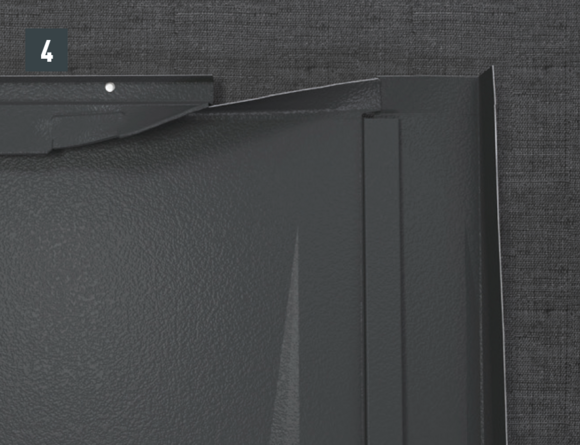

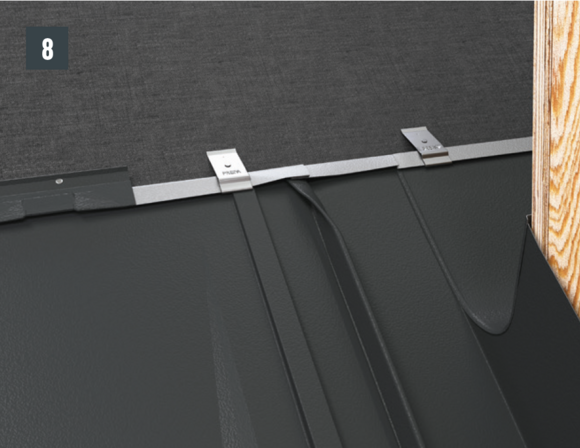

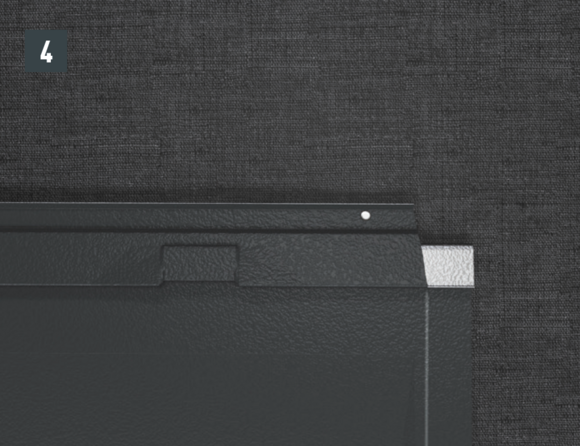

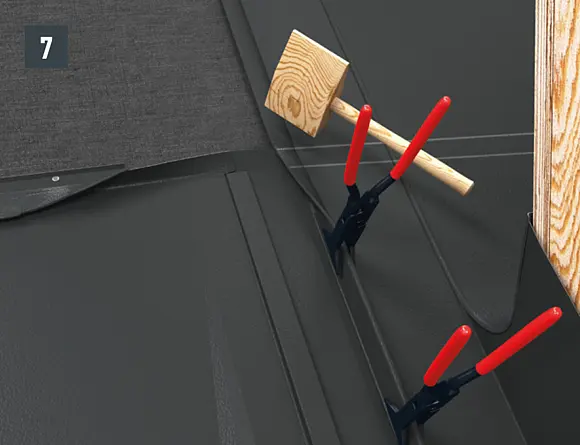

A kivezető hátoldalánál a lerakni kívánt R.16 Classic elem, ill. az FX.12 tetőfedő panel felső beakasztókorcát kb. 200 mm-nél metssze be és vágja ki. A beakasztókorcot hajlítsa vissza, az oldalsó túlnyúlást pedig 90°-kal hajlítsa fel (5. és 6. ábra). Helyezze be a kivezető szegély felső részét.

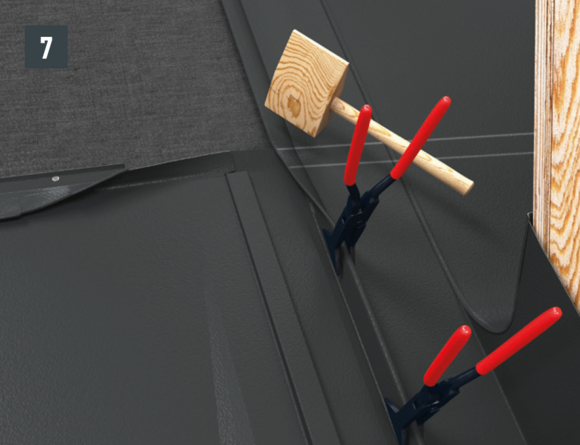

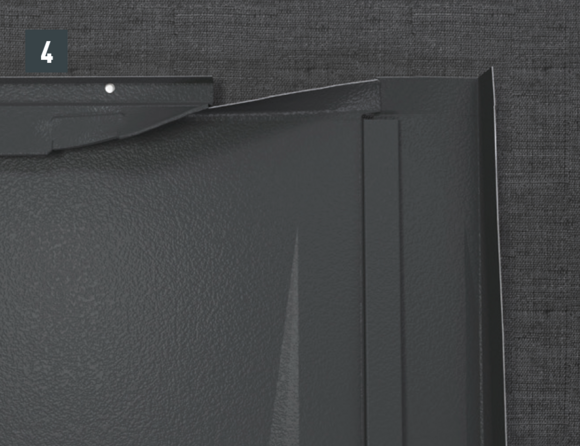

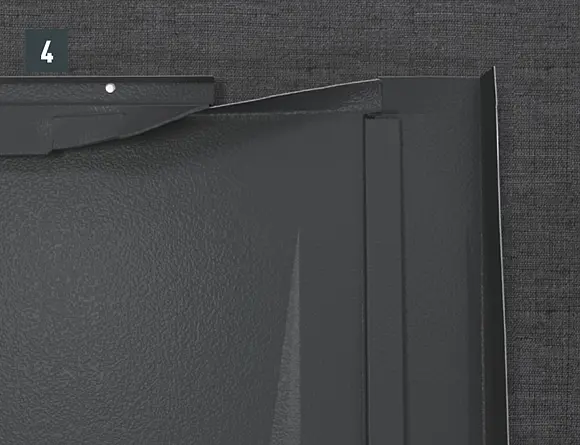

• Zárja le az oldalsó állókorcot, a felső végénél hajlítsa vissza kifelé, és a hátrészt jelölje meg a PREFA tetőfedő elem vonalában, vágja méretre, peremezze körbe, és rögzítse hafterekkel (7. és 8. ábra).
• A következő PREFA tetőfedő sor ezután teljes szélességben lerakható (9. ábra).

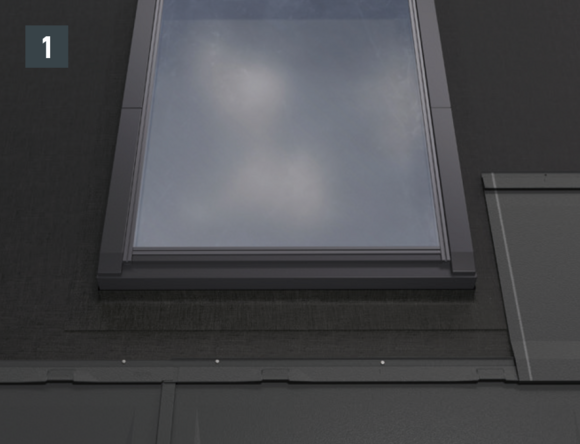

A PREFA a Velux és Roto forgalmazott egyedi ablakaihoz előre gyártott burkoló kereteket kínál a gyors és pontos szereléshez.

A PREFA tetőfedő elemet fedje fel olyan magasra, hogy a PREFA tetőfedő elemek utolsó sorát a tetőablak alatt végig le lehessen rakni.

• Az ablakhoz való csatlakozásnál jelölje meg és vágja le a 30 mm-es túlnyúlást (1. ábra).
• Az állókorcos csatlakozásokat a PREFA tetőfedő elem felhajlításával (30 mm) készítse elő az oldalsó elem lemezburkolatának felhelyezéséhez. Állítsa fel a 30 mm-es túlnyúlást (2. ábra).
• Az elülső elem hossza az egész tetőfedőelemek távolságától és a korcráhagyásoktól függ. Az alsó részen akassza be az elülső szegélyelemet a PREFA tetőfedő elembe (3. ábra).
• Nyissa meg a PREFA tetőfedő elem felső visszahajtását, és az oldalsó túlnyúlást hajlítsa fel 90°-kal. Végül helyezze be a hátrészt (4. ábra).

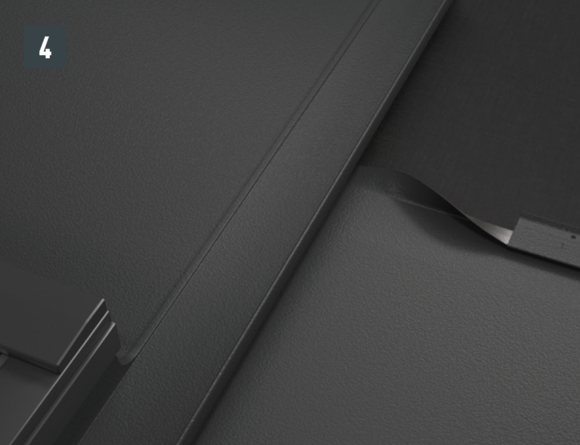

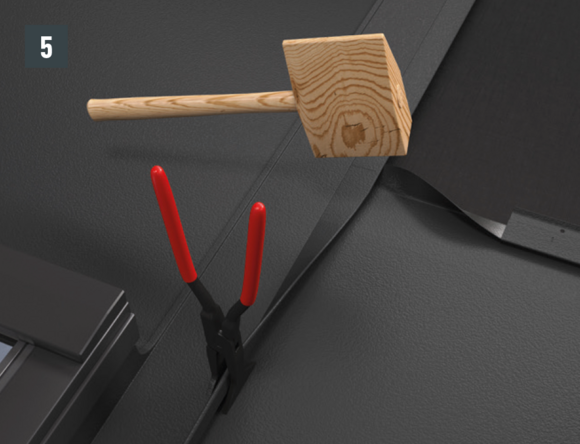

• Az oldalsó állókorcot a hátrész felső végénél dönts le (5. ábra).

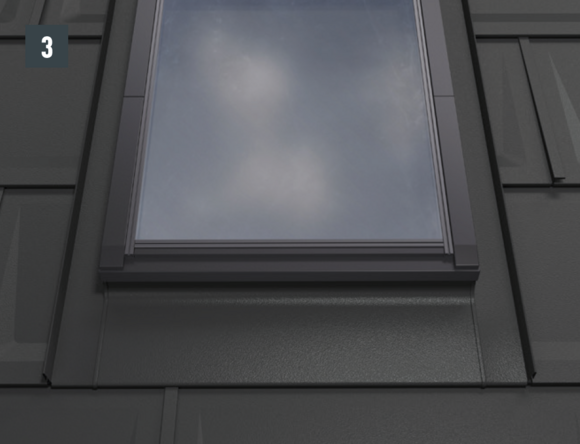

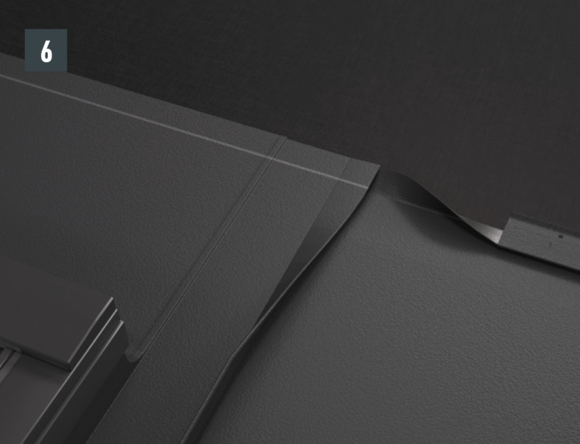

• A tetőablakszegély kivezetőelemének hátrészét a PREFA tetőfedő elemmel egy vonalban vágja méretre, hajlítsa vissza és rögzítse hafterekkel (6. és 7. ábra).

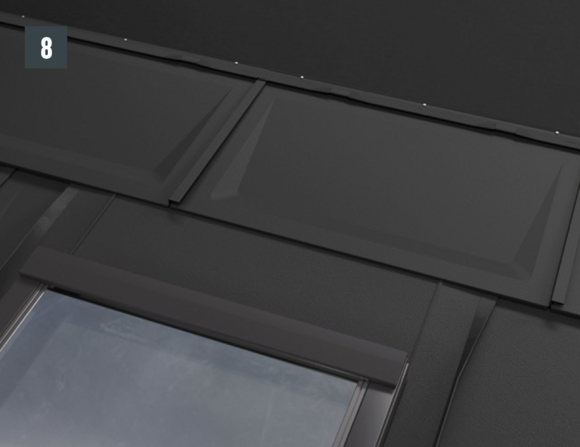

• Az adott tetőfedő elem következő sora ezután teljes szélességben lerakható (8. ábra).

A Classic elemek felszerelése után a tetőablak szegélyelemének kívánt pozíciójáig az elem felső visszahajtását úgy kell meghatározni, hogy a PREFA tetőablak elülső szegélyét be lehessen akasztani.

• Vágja be a hullám magas pontján lévő visszahajtást, majd emelje fel a borítóvassal (1. és 2. ábra).
• Kalapáccsal ütögesse laposra a hullámot, hogy egy egyenesvonalú nyitott korc jöjjön létre. Az elemek oldalátfedéseinél nem szükséges bevágást ejteni (3. ábra).

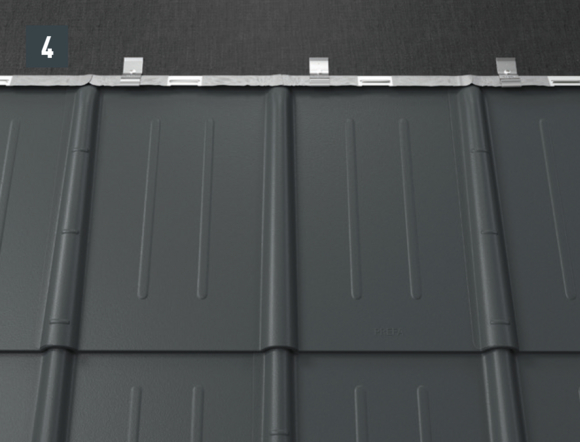

• Most már gond nélkül be lehet akasztani a különböző szegélylemezeket (4. ábra).

A felhajlítások körül egy visszahajtást hagyva vágja ki a felső patentkorcot (1. és 2. ábra), és az R.16 Classic elemet vagy az FX.12 tetőfedő panelt 30 mm-rel hajlítsa fel a tetőfelületre merőlegesen.

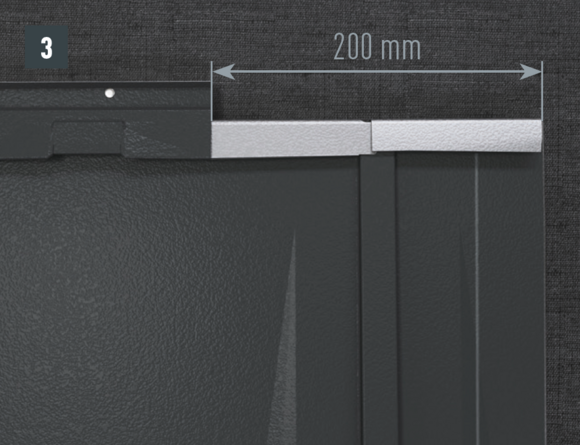

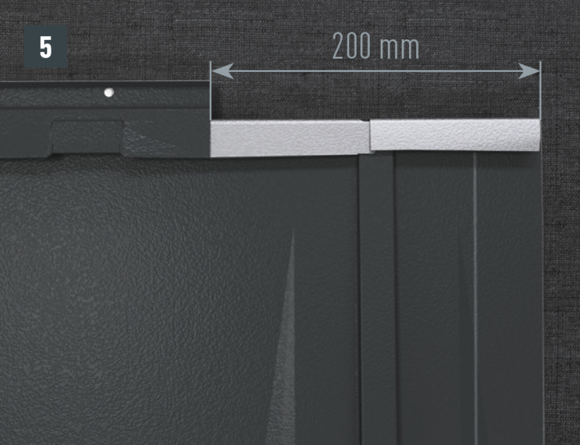

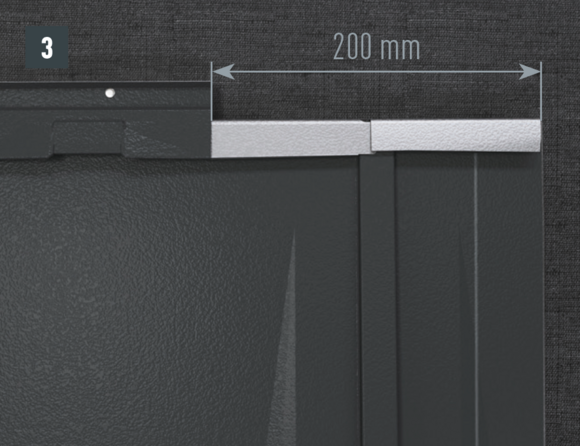

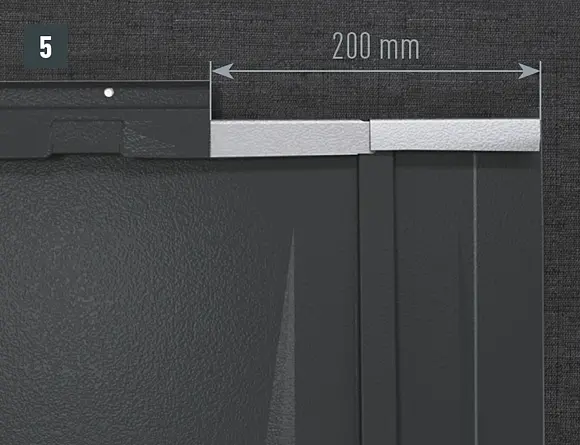

• A szegély hátrészénél a felső beakasztókorcot kb. 200 mm-nél metssze be és vágja ki az oldalsó felhajlítás megkönnyítése érdekében (3. ábra).
• Nyissa meg a PREFA tetőfedő elem felső korcát, és a tetőfedő elemet oldalt a jelölésnél hajlítsa fel (4. ábra).

A tetőfedő zsindely és a DS.19 tetőfedő zsindely minden bal oldali felhajtásánál az átlósan lefelé futó korcokat a kapilláris hatás elkerülése érdekében ki kell vágni.

• Jelölje be a felhajlítási vonalat és a 30 mm-es korcráhagyást, majd vágja le a korcráhagyásnál (1. ábra).

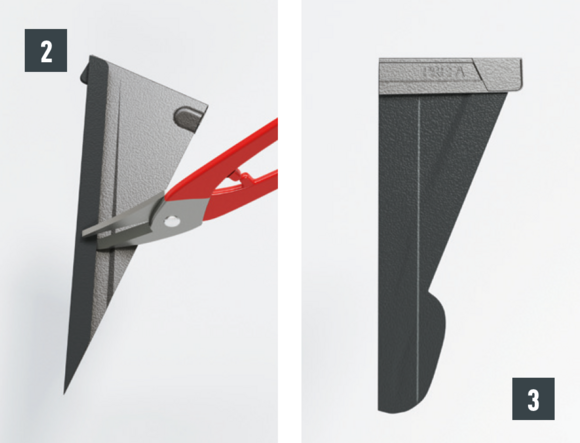

• Korckivágások elkészítése (2. és 3. kép).
• A kivágott tetőfedő zsindelyt vagy a DS.19 tetőfedő zsindelyt építse be a fedési sorba, és hajlítsa fel (4. és 5. ábra).

Szakszerű kialakítás révén a tető megfelelő szintű vízzárósága biztosított.

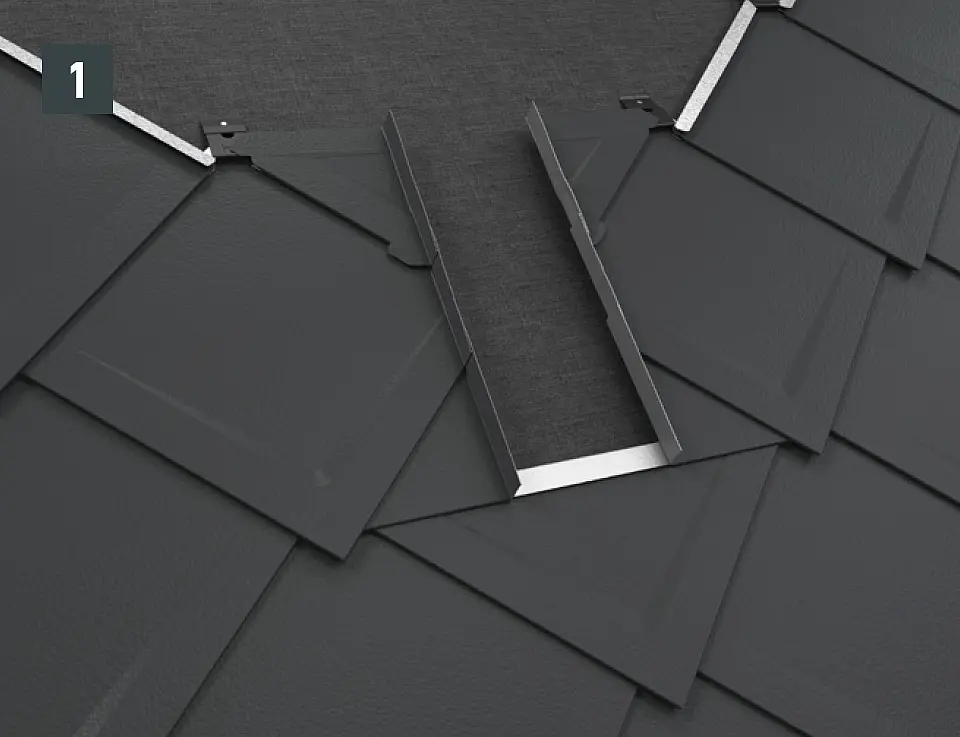

A tetőablak-szegélyelem elülső részének előkészítéseként 29 × 29, ill. 44 × 44 tetőfedő rombuszokhoz való záróelemeket kell szerelni. amelyek lehetővé teszik a vízszintes beakasztókorc kialakítását a kéményszegély vízzáró módon történő csatlakoztatásához.

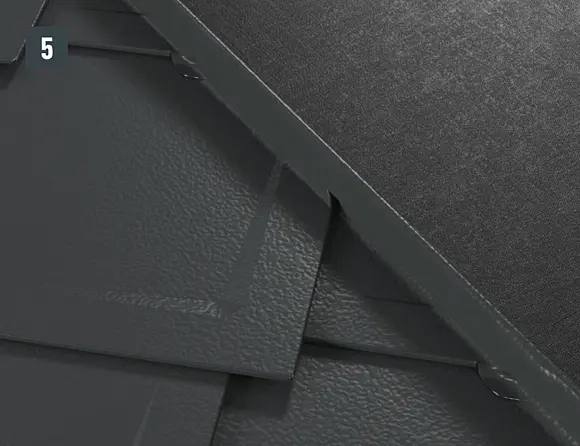

A 29 × 29 és 44 × 44 tetőfedő rombuszok minden oldalsó felhajlításánál az átlósan lefelé futó korcokat az alsó oldalon ki kell vágni és vissza kell hajtani.

• A korcráhagyásnál vágja le a 29 × 29, ill. 44 × 44 tetőfedő rombuszt, és készítse el a korckivágást (1. ábra).

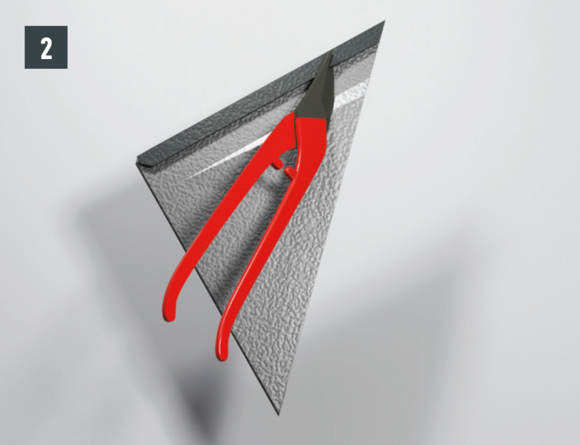

• A korckialakítást hajlítsa vissza és ívesen vágja le (2. ábra).

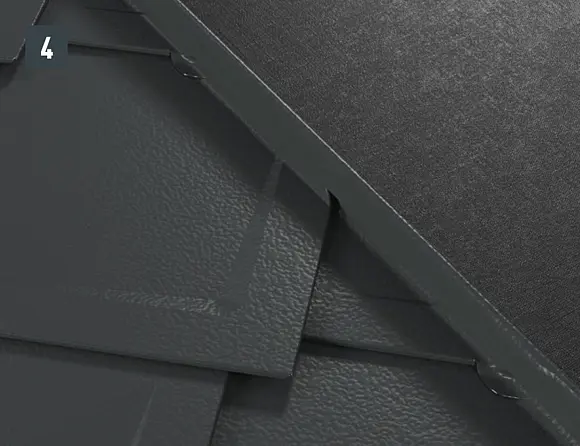

• A kivágott 29 × 29, ill. 44 × 44 tetőfedő rombuszt építse be a fedési sorba és hajlítsa fel (3. és 4. ábra).

Szakszerű kialakítás révén a tető megfelelő szintű vízzárósága biztosított.

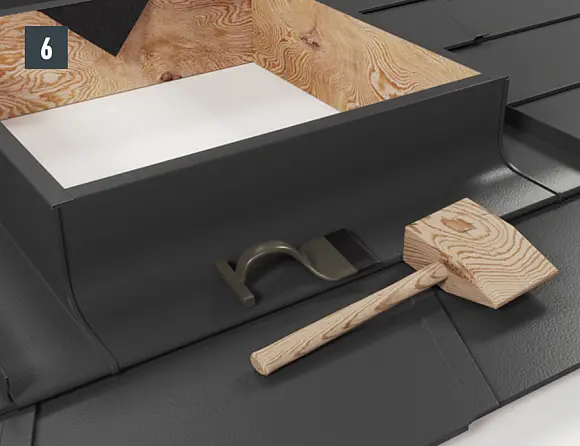

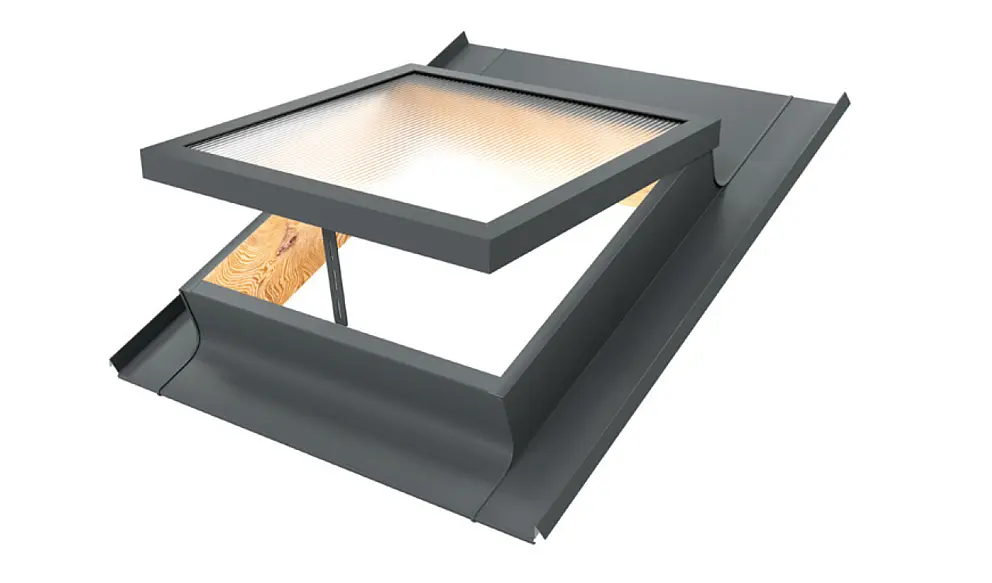

Ahhoz, hogy a tetőkibúvó ablak mögött a szegélyelem vízzáró összeépítéséhez vízszintes beakasztókorcot lehessen kialakítani, a 29 × 29, ill. 44 × 44 tetőfedő rombuszokhoz záróelemeket kell felszerelni.

Így szegélyelem fölé már fel lehet szerelni a 29 × 29, ill. 44 × 44 tetőfedő rombuszokhoz való kezdőlemezeket, és folytatódhat a tetőfedés.

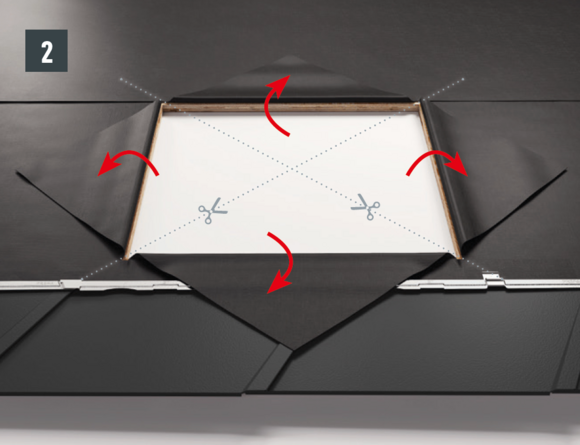

Az alsó tetősíkhoz, ill. az elválasztóréteghez való csatlakozás lehetővé tétele érdekében a tetőkibúvó ablak kivezetőeleme előzetesen nincs rászerelve a fatokra.

A tetőt a tetőkibúvó ablak kívánt pozíciójáig építse be a fedési sorba.
FIGYELEM: Ügyeljen a szarufák helyzetére.

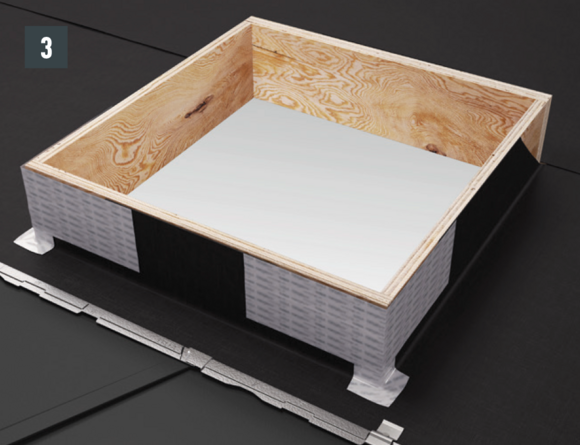

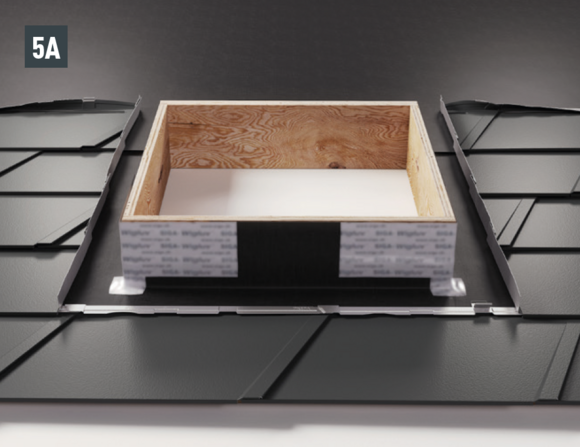

• A fatokra ható nagyobb igénybevétel (hónyomás) miatt szereléskor ügyeljen arra, hogy a fatok a hátsó falával (30 mm) a felső oldalra feküdjön fel (1. ábra).
• A fatokot a tetőfedő elem korcának elülső szélétől a fatok elülső széléig számított 85 mm távolságra helyezze el, jelölje meg a fatok külső méreteit, és vágja ki. Nyissa meg az elválasztóréteget. A fatokot kösse össze a deszkázattal vagy a lécekkel (2. ábra).
  FIGYELEM: Vastagabb fóliák és 24 mm-nél vastagabb deszkázatok esetén a végleges tokmagasságot vegye figyelembe.

• A fatokot 4 csavarral kell rögzíteni. Az alul lévő csavarokat a szegélyelem felszerelése után meg kell lazítani, hogy a fatokot be lehessen állítani. Végül ismét húzza meg a csavarokat (3. ábra).
  MEGJEGYZÉS: Az elválasztóréteget / alsó tetősíkot a nemzeti szabványok előírásai szerint kell ráragasztani a fatokra. A ragasztószalagok nem képezik részét a szállítási csomagnak.
• A vágási és hajlítási élt 30 mm-re jelölje be a felhajlított tetőfedő elemhez (4. ábra).

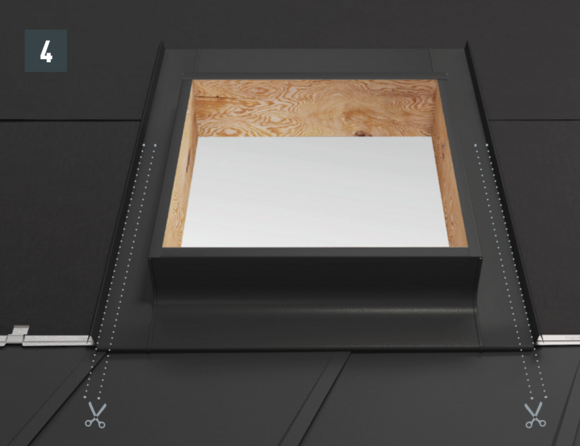

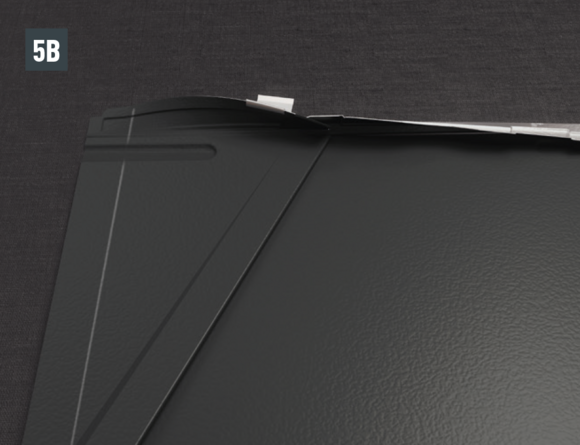

• Nyissa meg a PREFA tetőfedő elemek felső visszahajtását, és 30 mm-re hajlítsa fel a tetőfedő elemet merőlegesen a tető síkjára (5A és 5B ábra).

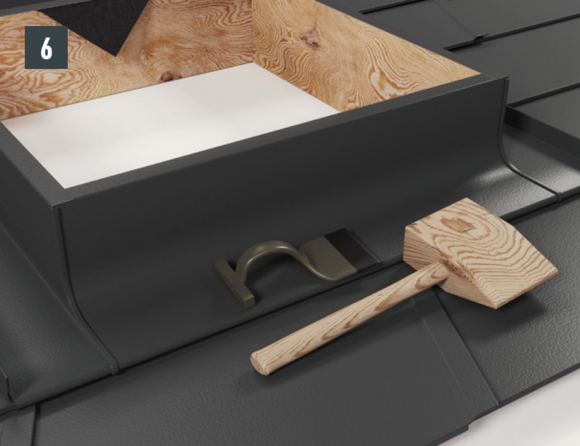

• Helyezze a tetőkibúvó ablak szegélyét a 30 mm-re felhajlított tetőfedő elemre, akassza be az elülső elembe, és zárja le. A rögzítés megerősítéséhez állókorconként egy retúrhaftert szereljen fel (6. ábra).

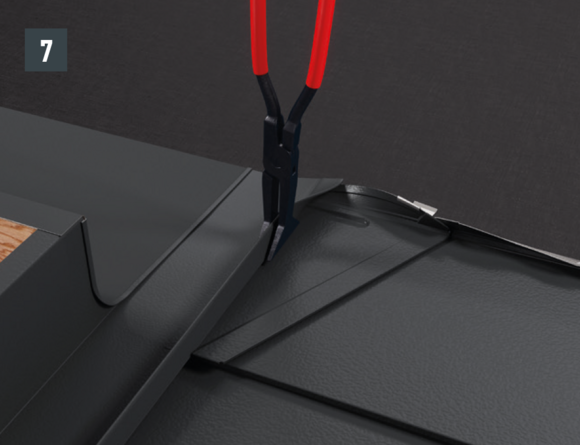

• Az oldalsó állókorcot a hátrészt felső végénél döntse le (7. ábra).

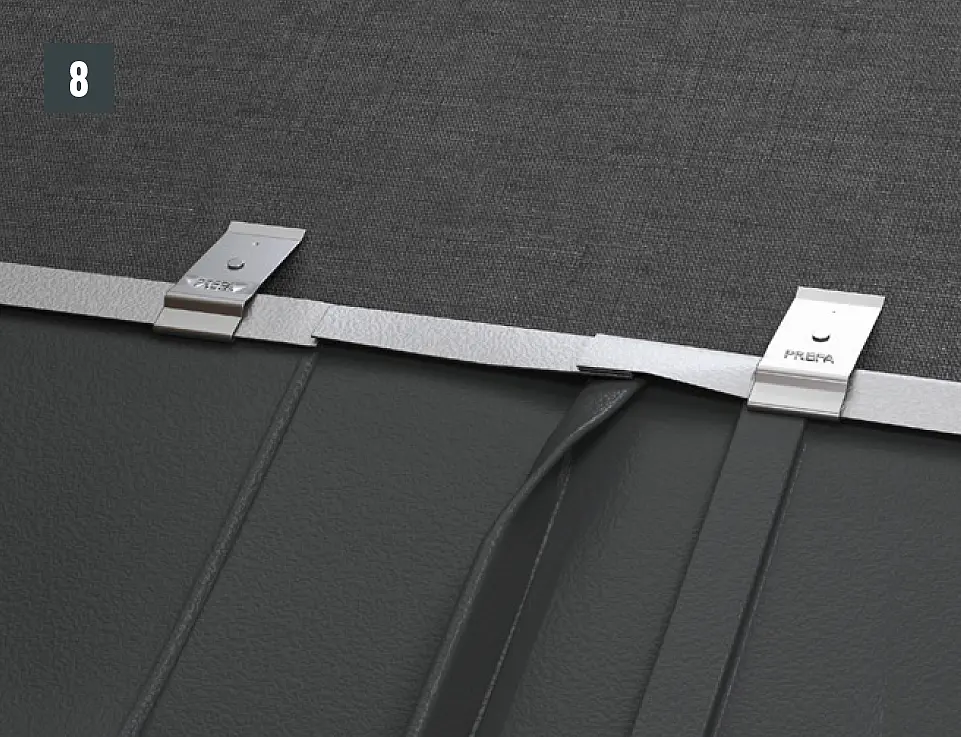

• A tetőkibúvó ablak szegélyének hátrészét a PREFA tetőfedő elemmel egy vonalban vágja méretre, hajltsa fel körbe és rögzítse hafterekkel (8. ábra).

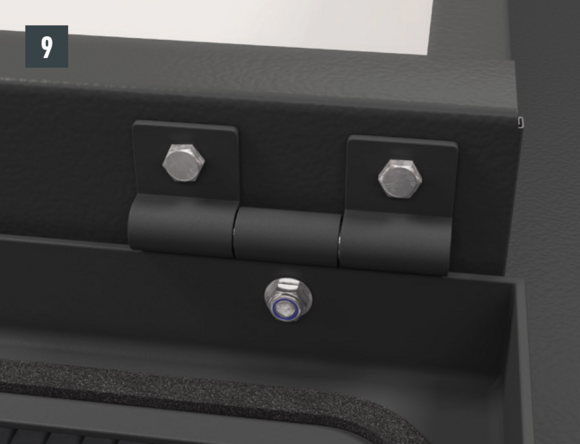

• Helyezze a fedelet a tokra, és a mellékelt csavarokkal (6,3 × 22) csavarozza be az előre kialakított furatokba (9. ábra).

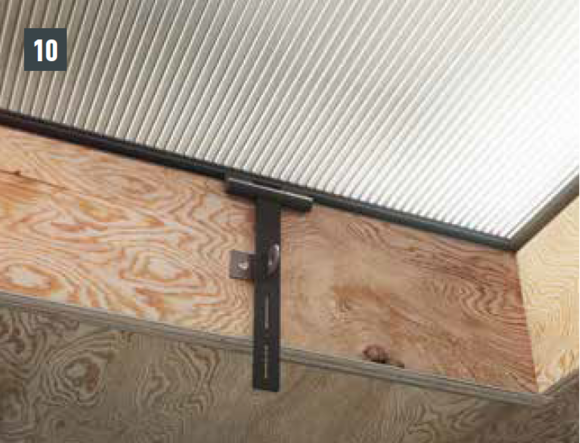

• A fedél zárt állapotában jelölje meg a záró szögidom helyzetét, és rögzítse a mellékelt csavarokkal (10. ábra).

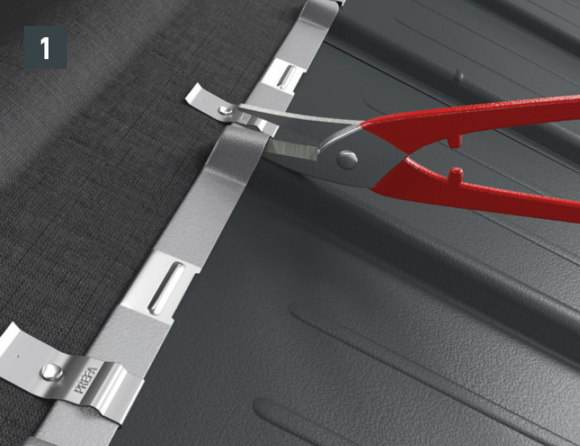

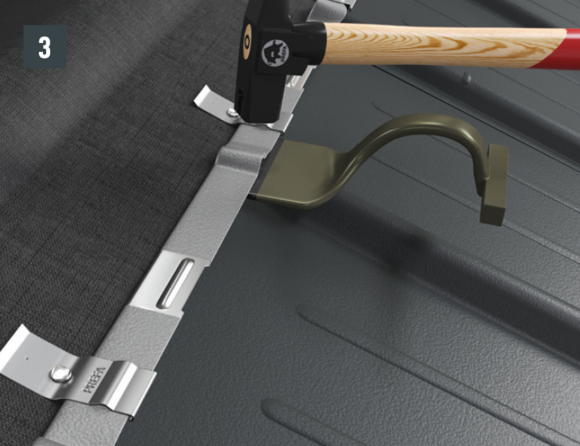

A Classic elemek felszerelése után az elem felső visszahajtását a tetőkibúvó ablak kívánt pozíciójáig úgy kell igazítani, hogy be lehessen akasztani a tetőkibúvó ablak elülső szegélyelemét.

• Vágja be a hullám magas pontján lévő visszahajtást, majd emelje fel a borítóvassal (1. és 2. ábra).

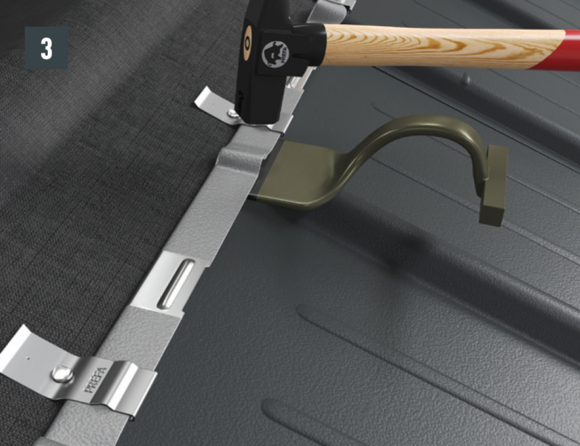

• Kalapáccsal ütögesse laposra a hullámot, hogy egy egyenesvonalú nyitott korc jöjjön létre. Az elemek oldalátfedéseinél nem szükséges bevágást ejteni (3. ábra).

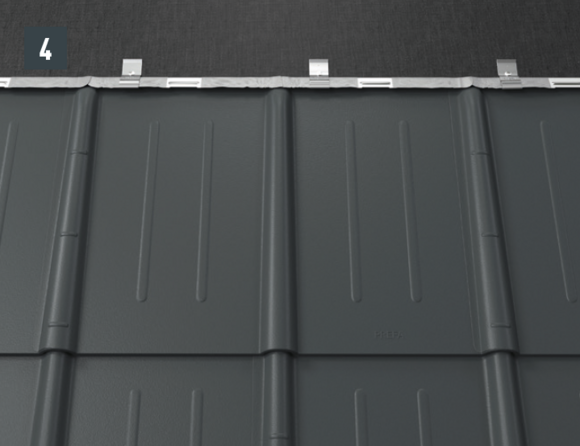

• Most már gond nélkül be lehet akasztani a különböző szegélylemezeket (4. ábra).

A felhajlítások körül egy visszahajtást hagyva vágja ki a felső patentkorcot, és az R.16 Classic elemet vagy az FX.12 tetőfedő panelt 30 mm-rel hajlítsa fel a tetőfelületre merőlegesen (1. és 2. ábra).

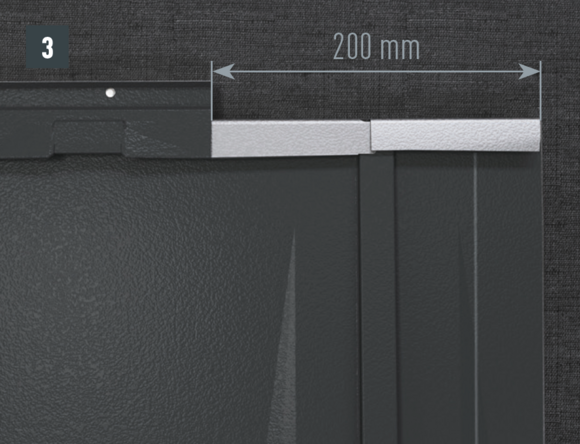

• A szegély hátrészénél a felső beakasztókorcot kb. 200 mm-nél metssze be és vágja ki az oldalsó felhajlítás megkönnyítése érdekében (3. ábra).
• Nyissa meg a PREFA tetőfedő elem felső korcát, és a tetőfedő elemet oldalt a jelölésnél hajlítsa fel (4. ábra).

A tetőfedő zsindely és a DS.19 tetőfedő zsindely minden bal oldali felhajtásánál az átlósan lefelé futó korcokat a kapilláris hatás elkerülése érdekében ki kell vágni.

• Jelölje be a felhajlítási vonalat és a 30 mm-es korcráhagyást, majd vágja le a korcráhagyásnál (1. ábra).
• Korckivágások elkészítése (2. és 3. kép).
• A kivágott tetőfedő zsindelyt vagy a DS.19 tetőfedő zsindelyt építse be a fedési sorba, és hajlítsa fel (4. és 5. ábra).

Szakszerű kialakítás révén a tető megfelelő szintű vízzárósága biztosított.

A tetőkibúvó ablak elülső kivezetőelemének előkészítéseként 29 × 29, ill. 44 × 44 tetőfedő rombuszokhoz való záróelemeket kell felszerelni. amelyek lehetővé teszik a vízszintes beakasztókorc kialakítását a szegélyelem vízzáró összeépítéséhez.

A 29 × 29 és 44 × 44 tetőfedő rombuszok minden oldalsó felhajlításánál az átlósan lefelé futó korcokat az alsó oldalon ki kell vágni és vissza kell hajtani (1., 2., 3. és 4. ábra).

Ahhoz, hogy a tetőkibúvó ablak mögött a szegélyelem vízzáró összeépítéséhez vízszintes beakasztókorcot lehessen kialakítani, a 29 × 29, ill. 44 × 44 tetőfedő rombuszokhoz záróelemeket kell felszerelni.

Így szegélyelem fölé már fel lehet szerelni a 29 × 29, ill. 44 × 44 tetőfedő rombuszokhoz való kezdőlemezeket, és folytatódhat a tetőfedés.

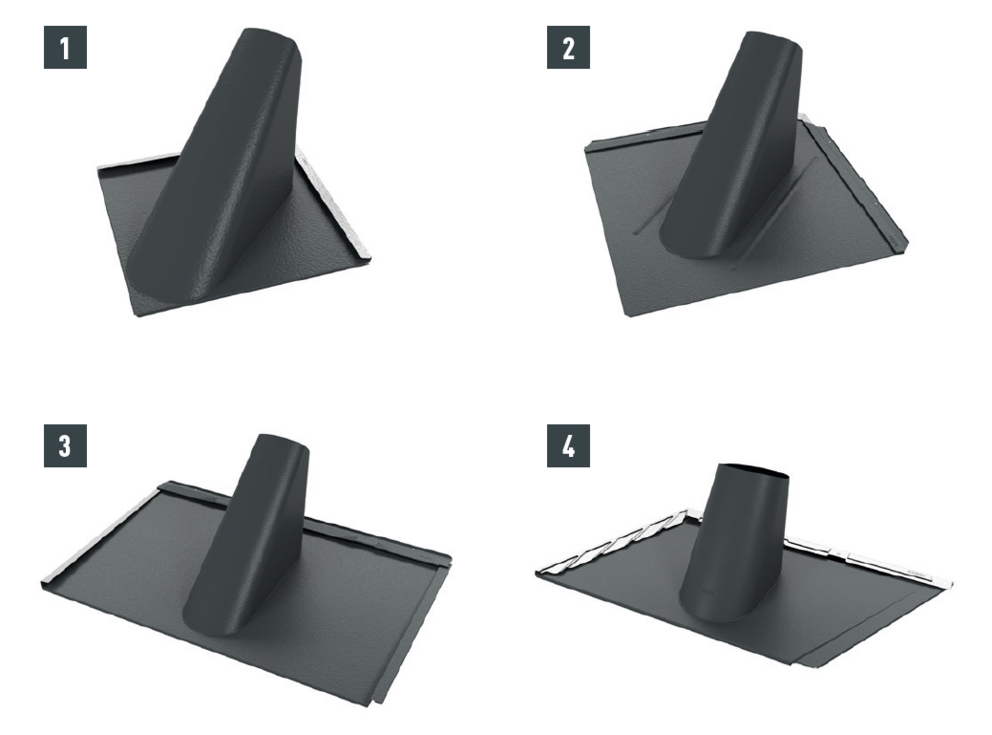

A 29 × 29 tetőfedő rombusz (1), a 44 × 44 tetőfedő rombusz (2), az R.16 Classic elem és az FX.12 tetőfedő panel (3), valamint a DS.19 tetőfedő zsindely (4) kivezetőeleme az adott PREFA tetőfedő rendszer méreteivel rendelkezik, és könnyen beépíthető a fedési sorba.

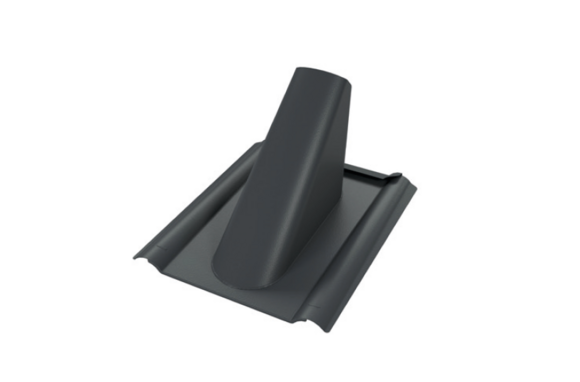

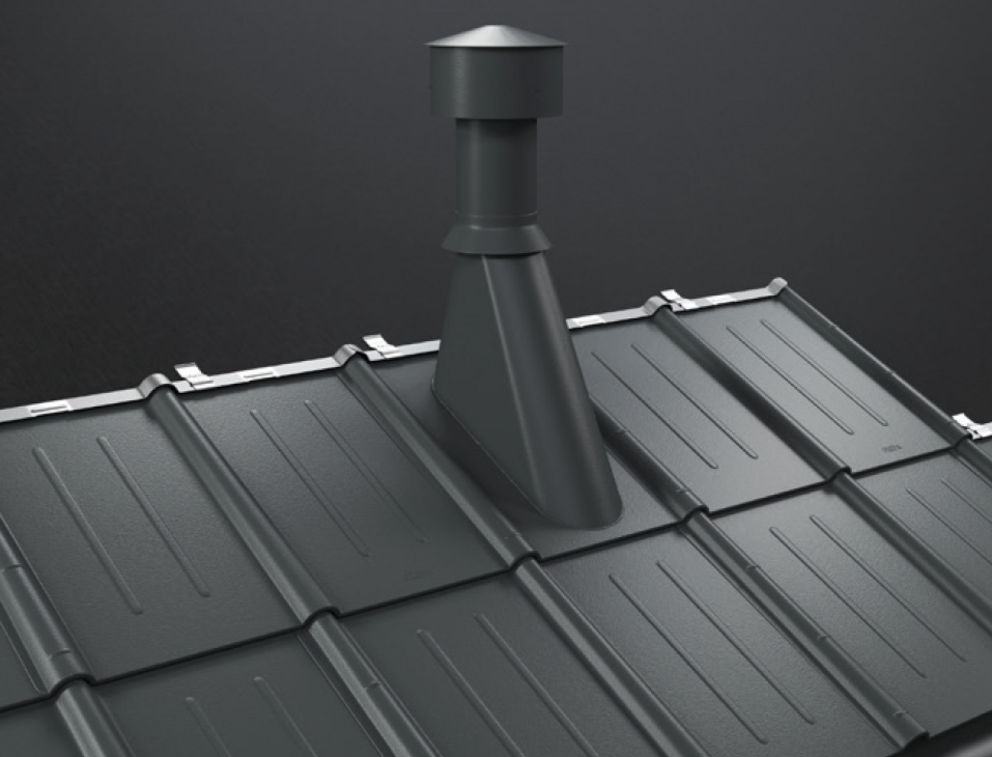

A Classic elemek kivezetőelemének alakja egy felhegesztett kónikus szegélycsonkkal ellátott fél fedőelemre hasonlít.

• Állítsa be a kivezetőelemet.
• Rajzolja be a csőátmérőt, és vágja ki a deszkázatot.
• A kivezetőelemen rajzolja be a csőátmérőt, és vágja le, majd szerelje fel (építse be a fedési sorba) a szegélyt.
• Szerelje fel a szellőzőcsőre a mellékelt takarógallért és EPDM-tömítést.
• Ezután az EPDM-tömítést csúsztassa lefelé a kivezetőelem fölé úgy, hogy a szegély és a szellőzőcső közötti átmenet tömítve legyen.
• A takarógallért rögzítse a csőhöz.

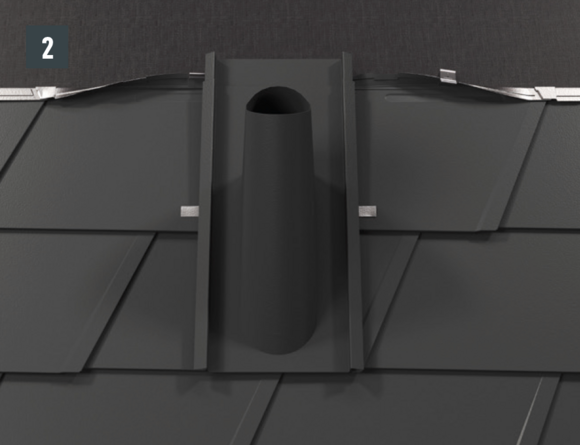

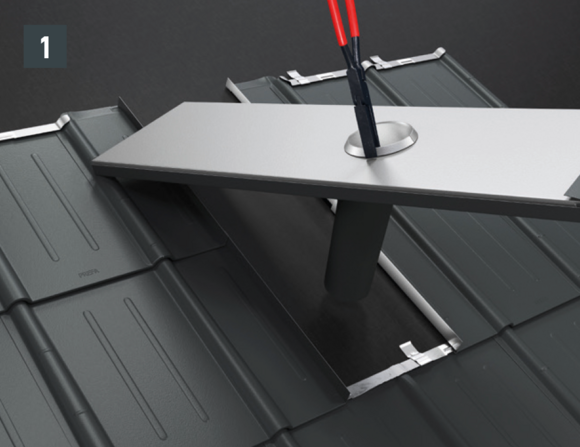

Ha az áthatolás helyzete előre meg van adva, és emiatt nem használható a kivezetőelem, a csőátvezetések egy befalcolható kivezetőelemmel is megvalósíthatók. A kivezetőelemek Ø 80–125 mm-es csőátvezetések esetén alkalmazhatók.

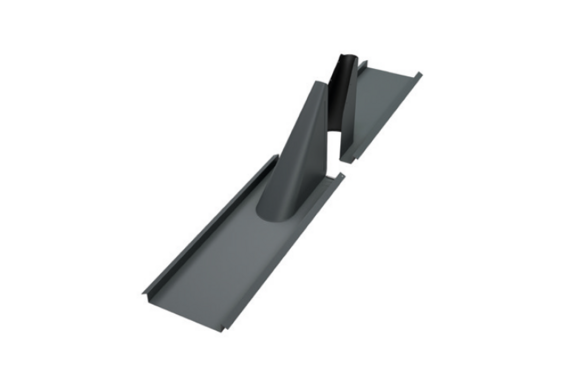

A kivezetőelemek tetőfedő rendszertől függően 1–2 sort fognak át, és oldalirányban bármilyen pozícióban felszerelhetők.

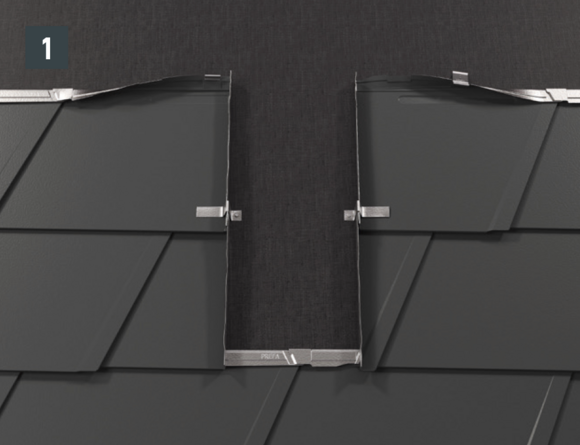

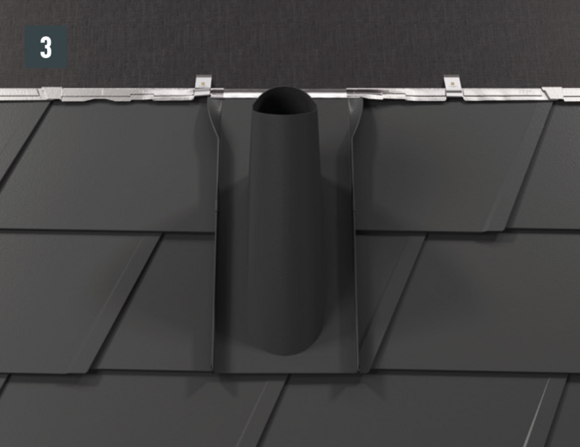

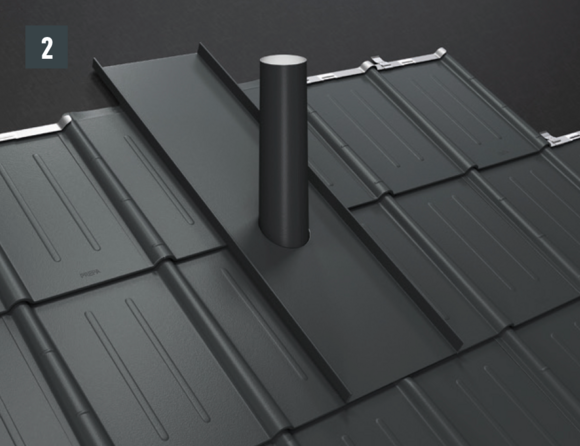

• A PREFA tetőfedő elemet a kivezetőelem mindkét oldalán hajlítsa vissza 30 mm-rel (1. ábra).

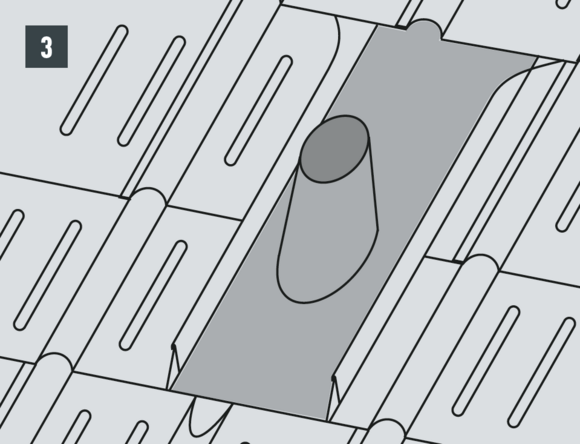

• Tegye fel a kivezetőelemet, és mindkét oldalon zárja le a korcokat és a visszatérő hafterekkel rögzíttse (2. ábra).
• A felső végén mindkét állókorcot döntse kifelé, a PREFA tetőfedő elem mentén vágja méretre, hajlítsa vissza és rögzítse hafterekkel (3. ábra).

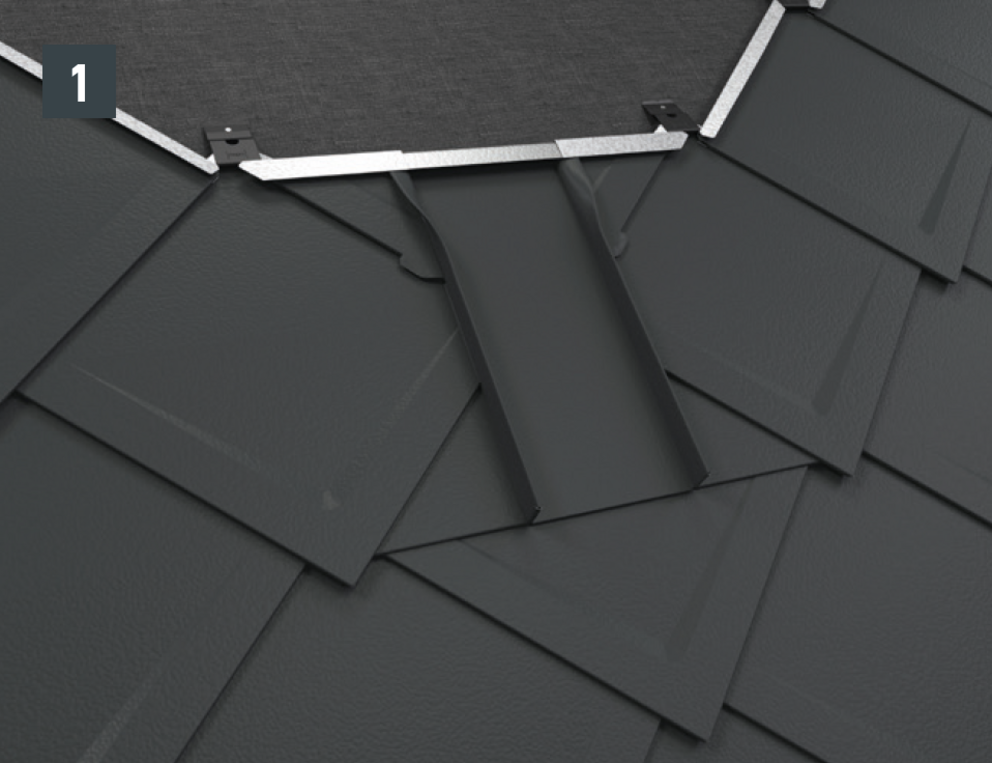

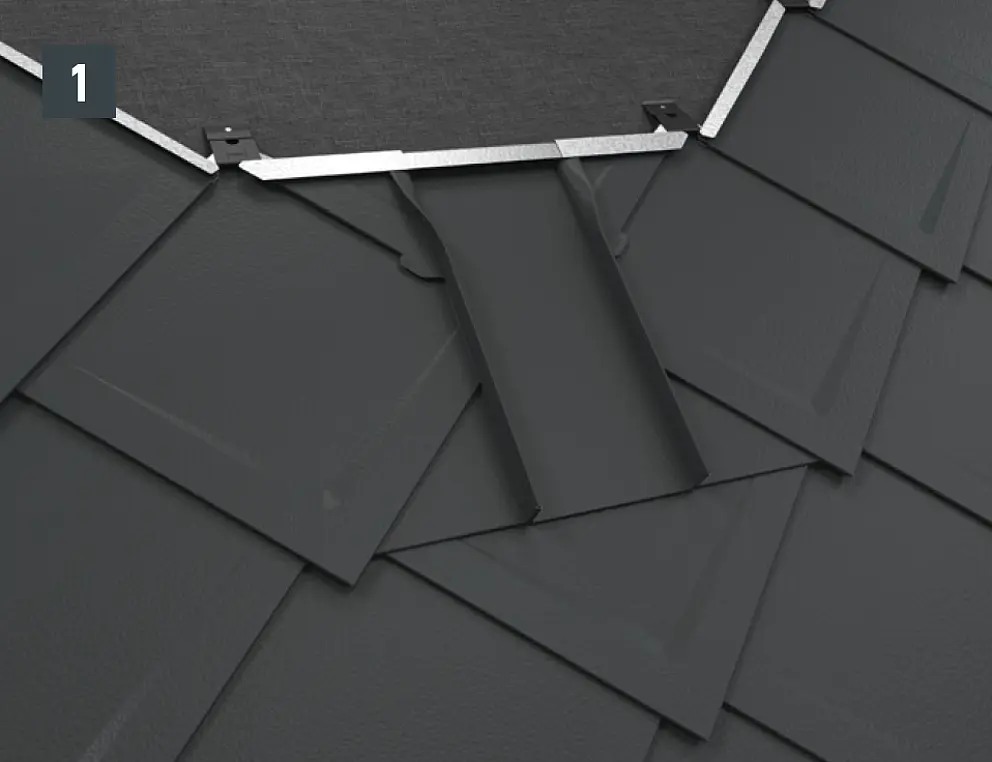

A kivezetőelem beszereléséhez a 29 × 29, ill. 44 × 44 tetőfedő rombuszok esetében kezdő- és záróelemeket kell felszerelni (1. ábra).

Amelyek a kivezetőelem vízzáró összeépíthetőségének érdekében lehetővé teszik a vízszintes beakasztókorc kialakítását.

A befalcolható kivezetőelem alternatív megoldásaként egy csonkot is be lehet falcolni az alátétlemezbe, amely a fedési sorba beépíthető. A tetőfedő elemek közé való beillesztés a befalcolható kivezetőelemhez hasonlóan állókorcok segítségével történik (1. és 2. ábra).

Ha az áttörés alakja és körülményei miatt (pl. parabolaantenna vagy antenna) a kivezetőelemet nem lehet felcsúsztatni, akkor kétrészes, univerzális kivezetőelemet is lehet használni. A tetőfedő elemek közé való beillesztés a befalcolható kivezetőelemhez hasonlóan állókorcok segítségével történik.

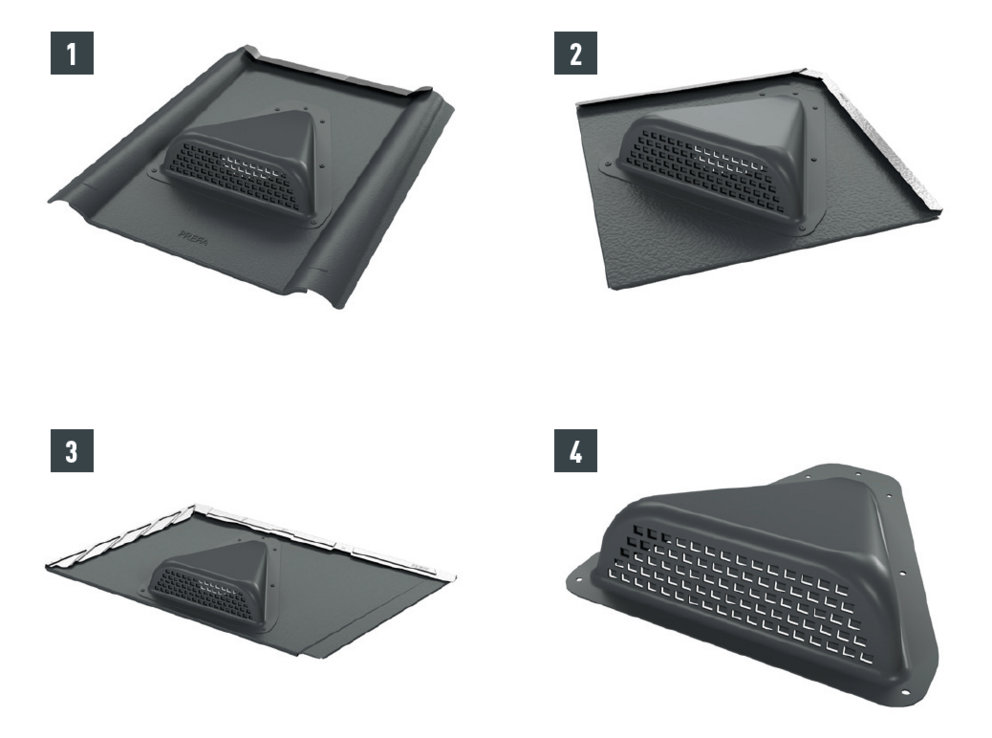

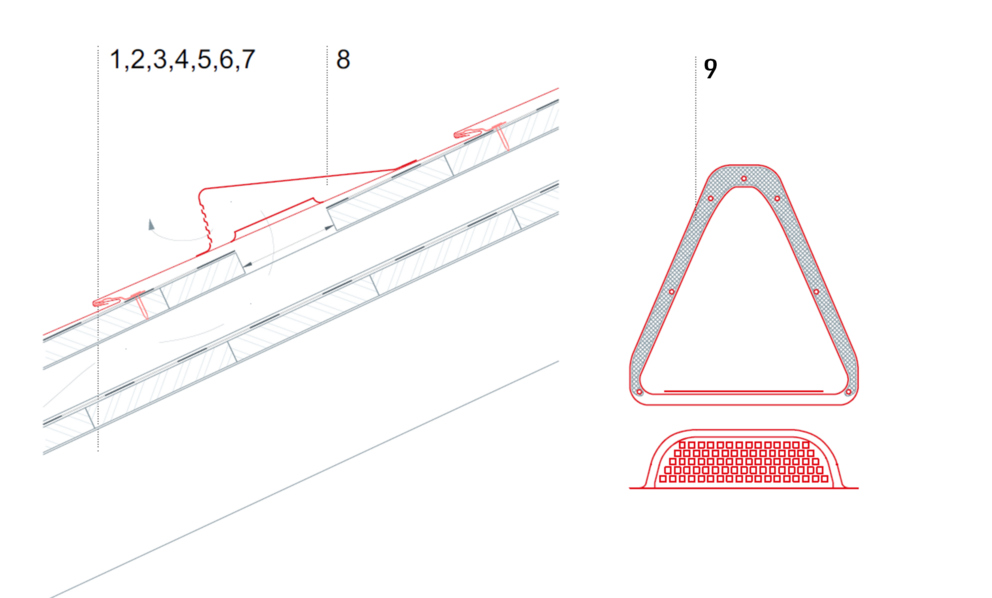

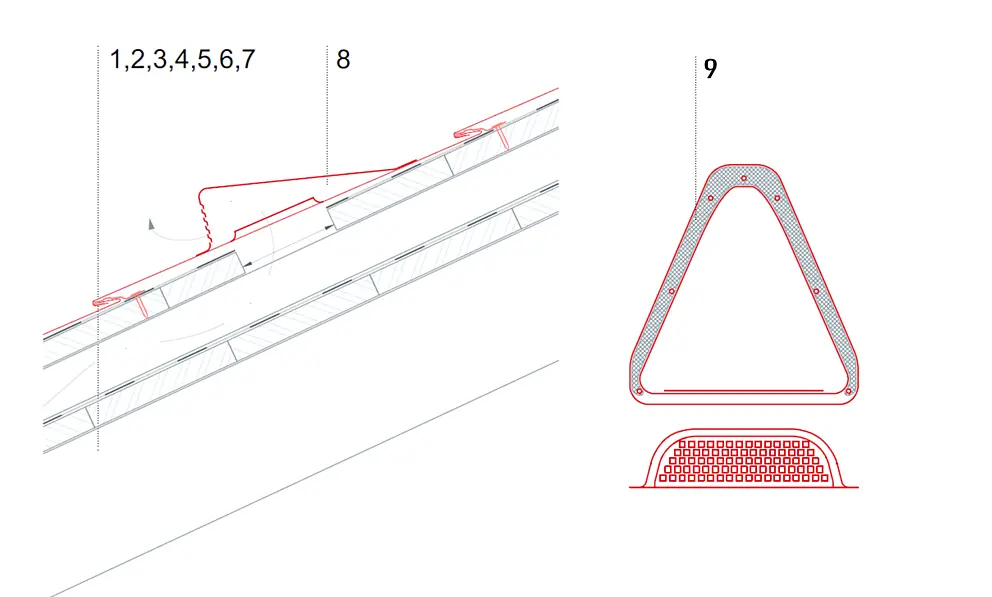

Alapvetően a vonalmenti szellőzéskialakítást kell előnyben részesíteni. Ha ez az adott projekt miatt nem lehetséges, akkor pontszerű elszívónyílásokat (pontszellőzőket) is lehet alkalmazni. Ezeket az utolsó sorral, ill. az éllel együtt kell megfelelő mennyiségben a fedési sorba beépíteni.

Ügyeljen arra, hogy az előírt szellőzési keresztmetszetek eléréséhez gyakran sok pontszellőzőt kell beépíteni. Ügyeljen arra, hogy az alkalmazott PREFA tetőfedő elemhez illeszkedő, sima vagy stukkófelületű szellőzőt használjon. Teljes deszkázat esetén a deszkázatot a pontszellőző alatt megfelelően ki kell vágni.

A pontszellőző szellőzési keresztmetszete: ~ 30 cm²

A deszkázatot és az elválasztóréteget a szellőzési keresztmetszetnek megfelelően kell kivágni (átmérő: kb. 10 cm). A tetőfedő elemet a kivágások szélénél 1 cm magas felhajtással kell ellátni.

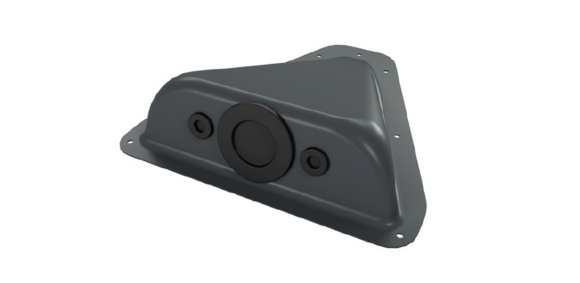

Csövek és kábelek átvezetéséhez, max. kb. 38,5 mm-es átvezetésekhez. Csövek és kábelek különböző épületszerkezeti rétegeken (alátétfedés, hőszigetelés, légzáró réteg stb.) történő átvezetését/bekötését szakszerűen, a nemzeti szabványok és előírások szerint kell kialakítani.

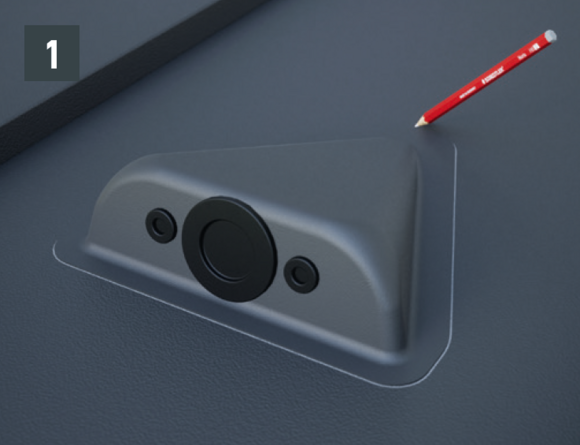

• Solar kábelátvezető elem pozicionálása és bejelölése (1. ábra)

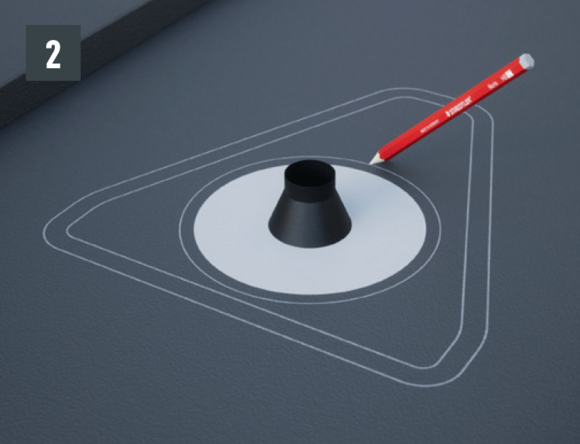

• Ragasztási felület (25 mm) és csőgallér kivágás bejelölése (2. ábra)

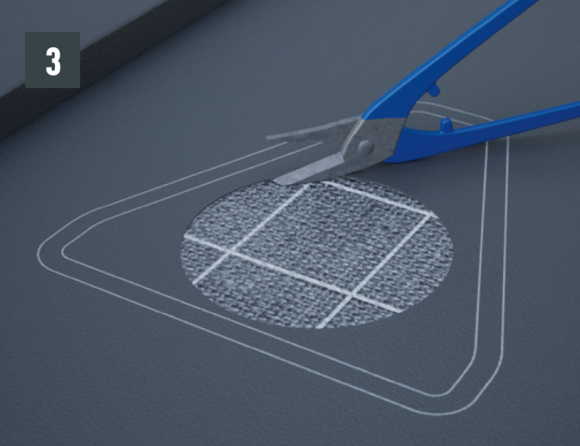

• Kivágás (3. ábra)

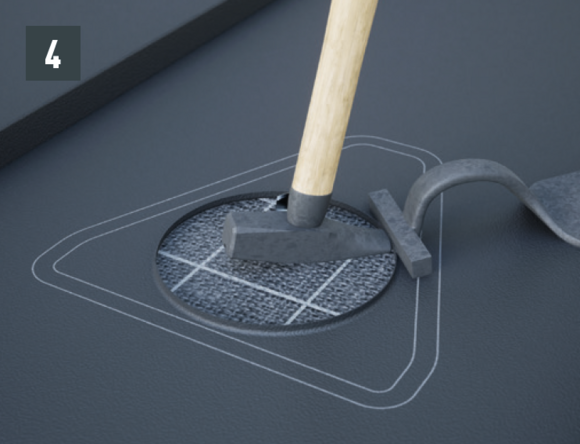

• Felperemezés (4. ábra)

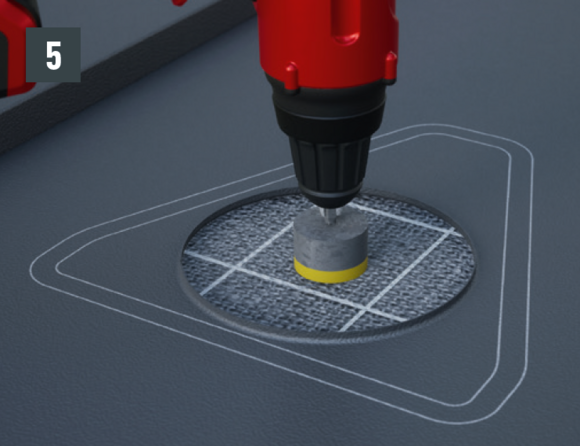

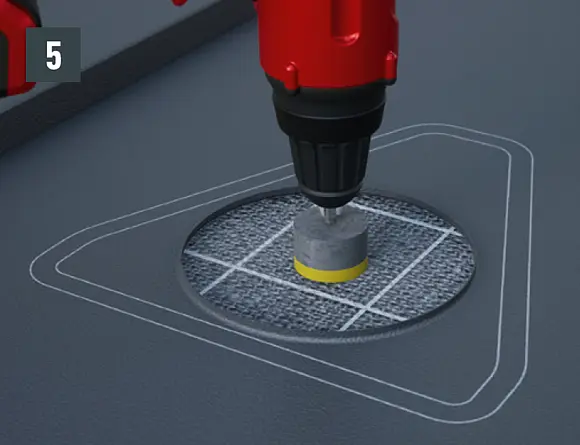

• A lyukat központosan ki kell fúrni, majd fel kell ragasztani a csőgallért, és a védőcsövet az összes tetőrétegen keresztül be kell vezetni a belső térbe (5. ábra)

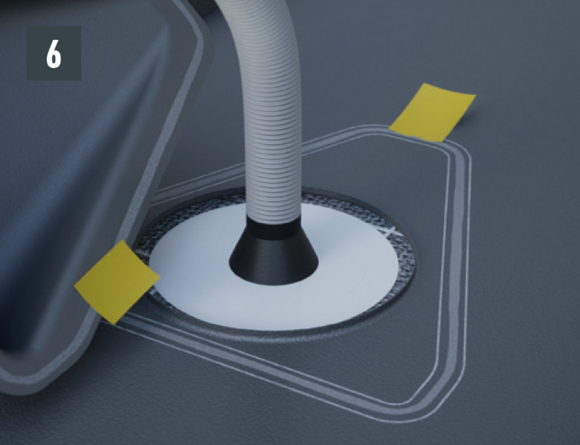

• Ragasztási felületek csiszolása (6. ábra)

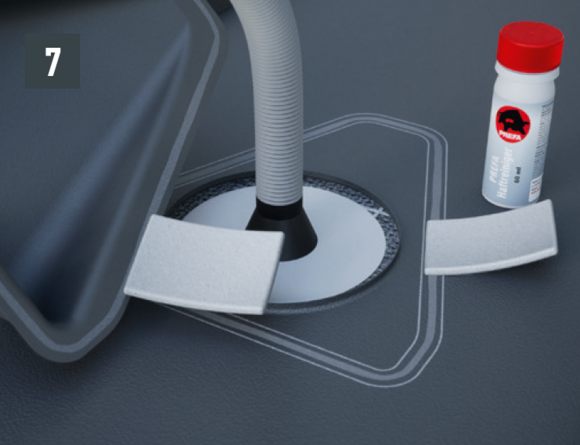

• Ragasztási felületek megtisztítása és szárítása (7. ábra)

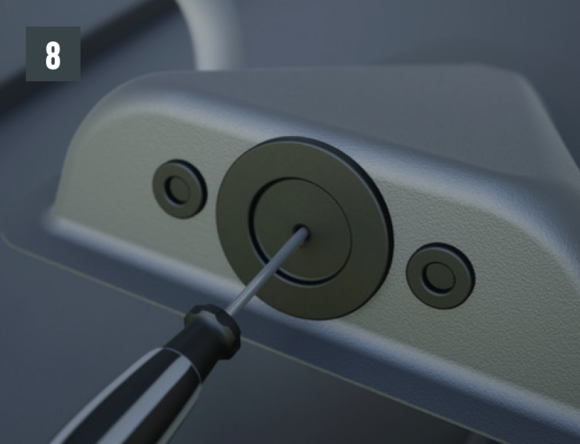

• Átvezető hüvely átszúrása (8. ábra)

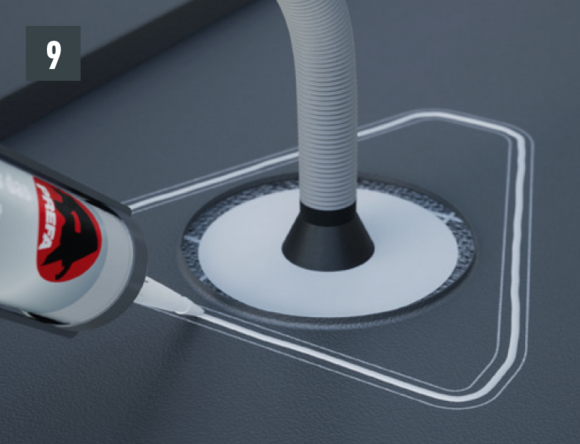

• Speciális ragasztó felvitele körben (9. ábra)

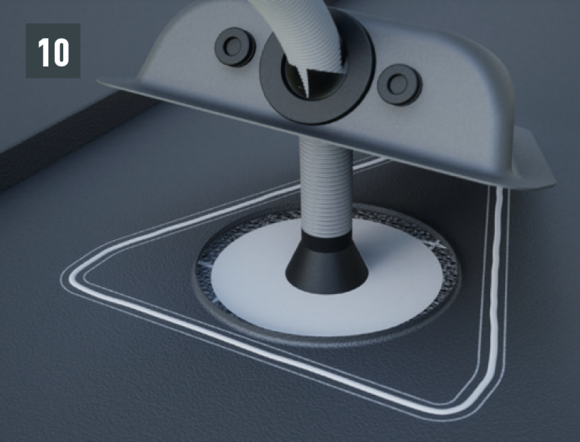

• Solar kábelátvezető elem ráhelyezése és rányomása (10. ábra)

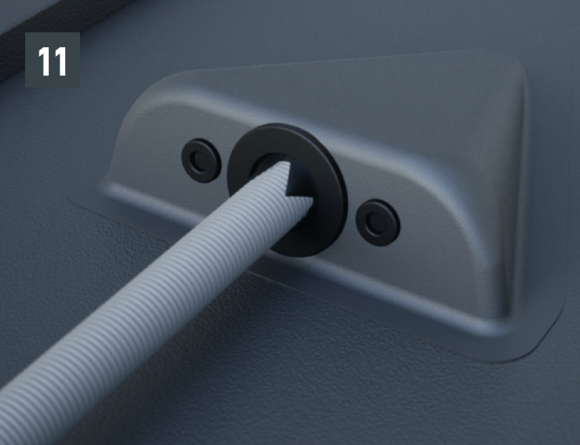

• Készre szerelt solar kábelátvezető elem (11. ábra)

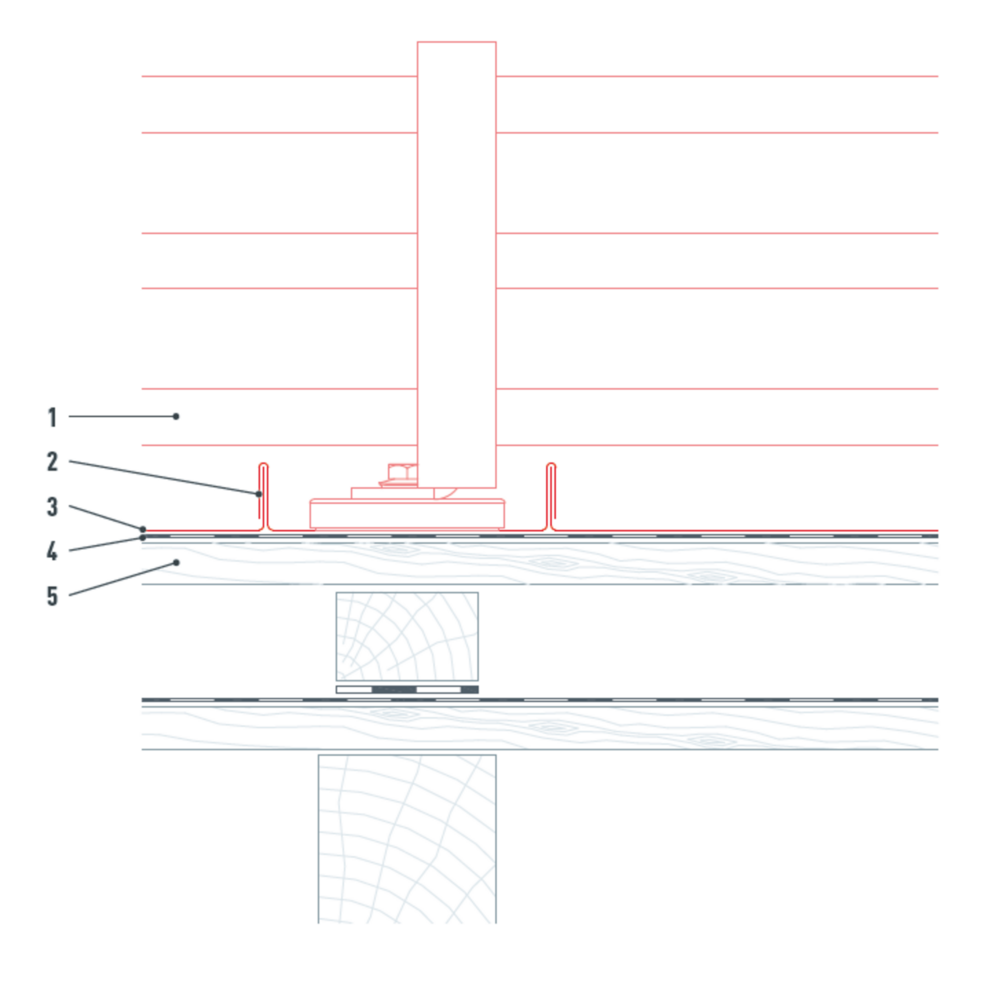

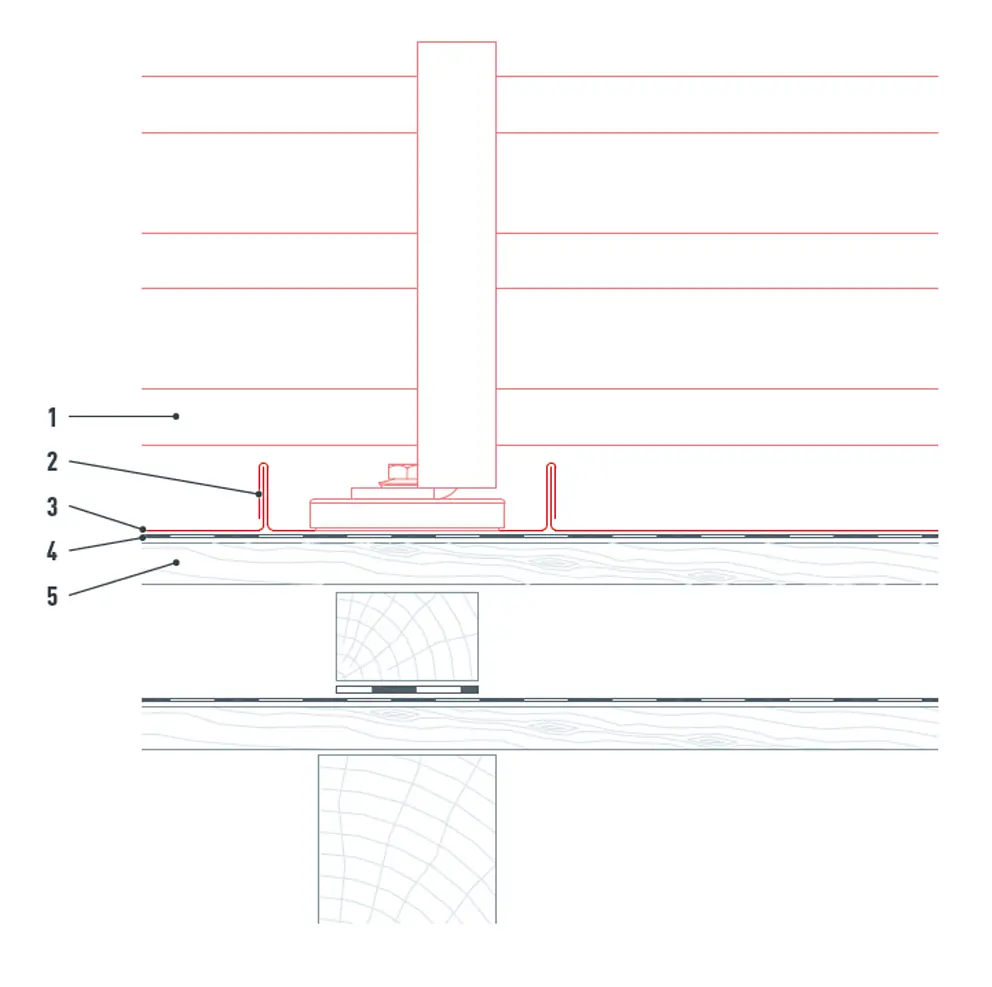

A hófogó rudak, tetőlépcső, tetőbiztonsági horgok vagy más kiegészítő termékek felszerelésének megalapozásához alátétlemezre lehet szükség, pl. ha a szarufák körül korc vagy hullámcsúcs található. Az adott tartozékot ne rögzítse a PREFA tetőfedő elem korcára vagy hullámcsúcsára.

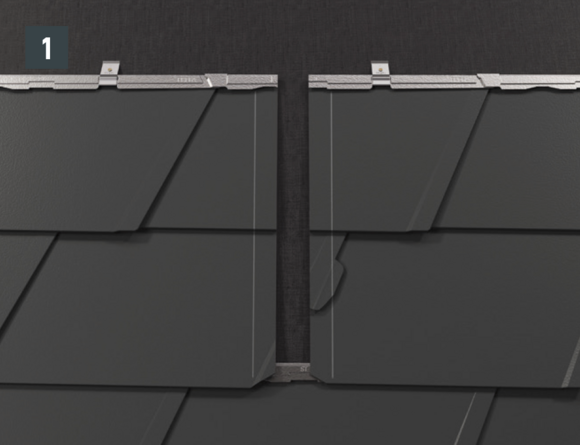

• A tetőfedő terméktől függően az alátétlemez egy vagy több sor PREFA tetőfedő elemet fog át, és tetszőleges pozícióban felszerelhető (1. ábra).
• A PREFA tetőfedő elemeket mindkét oldalon hajlítsa fel 30 mm-re az alátétlemez szélességének megfelelően. Szükség esetén a rögzítés megerősítéséhez egy visszatérő haftert is fel lehet szerelni (2. ábra).

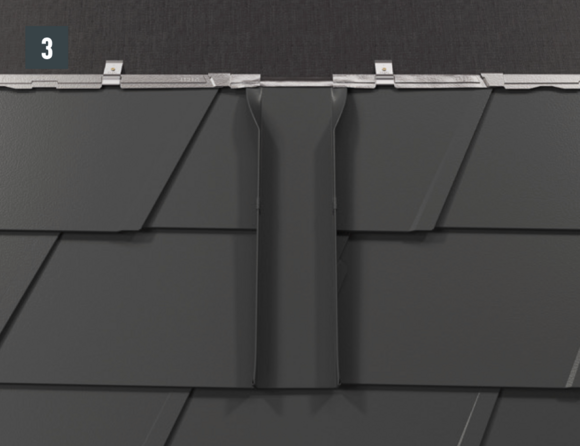

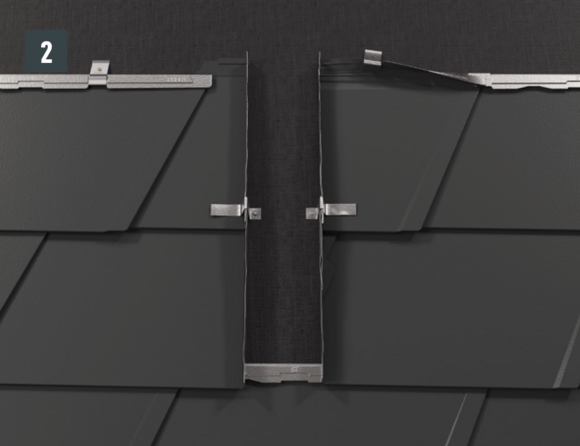

• Az alátétlemezt tegye a 30 mm-re felhajlított PREFA tetőfedő elemre, a korcokat és a visszatérő haftereket pedig mindkét oldalon zárja le. Az oldalsó állókorcot felső végén döntse le kifelé, a PREFA tetőfedő elem mentén hajlítsa fel, és rögzítse (3. ábra).

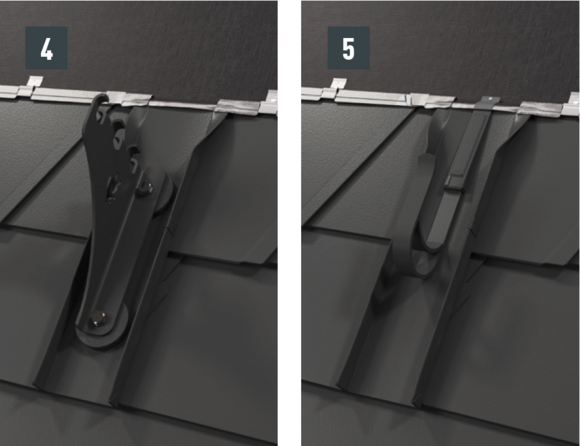

• Az adott tartozék az alátétlemezhez rögzíthető (4. és 5. ábra).

A Classic elemek felszerelése után az alátétlemez kívánt pozíciójáig az elem felső visszahajtását úgy kell igazítani, hogy az alátétlemezt be lehessen akasztani.

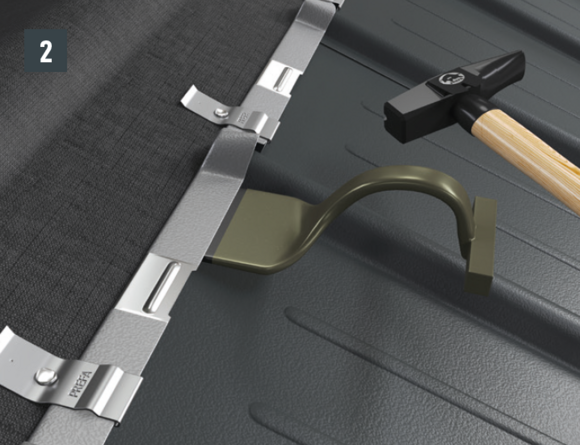

• Vágja be a hullám magas pontján lévő visszahajtást, majd emelje fel a borítóvassal (1. és 2. ábra).
• Kalapáccsal ütögesse laposra a hullámot, hogy egy egyenesvonalú nyitott korc jöjjön létre. Az elemek oldalátfedéseinél nem szükséges bevágást ejteni (3. ábra).

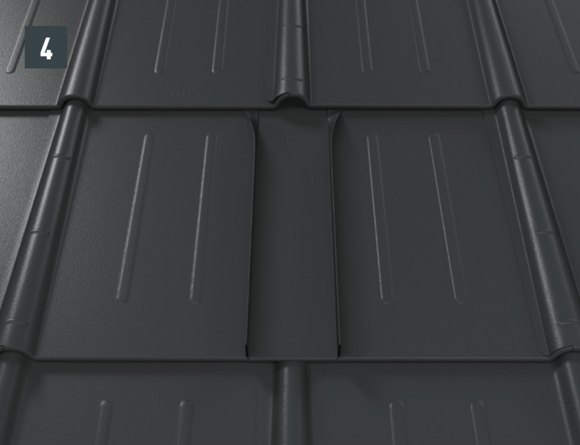

• Most már gond nélkül be lehet akasztani az alátétlemezt (4. ábra).

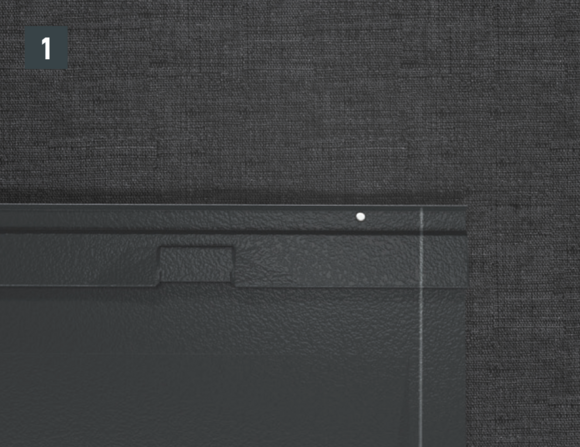

Oldalsó csatlakozás

A felhajlítások körül egy beakasztó korcot hagyva vágja ki a felső patentkorcot, és az R.16 Classic elemet vagy az FX.12 tetőfedő panelt 30 mm-rel hajlítsa fel a tetőfelületre merőlegesen (1. és 2. ábra).

Hátrész

• Az alátétlemez felső részénél a felső beakasztókorcot kb. 200 mm-nél metssze be és vágja ki az oldalsó felhajlítás megkönnyítése érdekében (3. ábra).
• Nyissa meg a PREFA tetőfedő elem felső korcát, és a tetőfedő elemet oldalt a jelölésnél hajlítsa fel (4. ábra).

A tetőfedő zsindely és a DS.19 tetőfedő zsindely minden bal oldali felhajtásánál az átlósan lefelé futó korcokat a kapilláris hatás elkerülése érdekében ki kell vágni.

• Jelölje be a hajlítási vonalat és a 30 mm-es korcráhagyást, majd vágja le a korcráhagyásnál (1. ábra).
• Korckivágások elkészítése (2. és 3. kép).
• A kivágott tetőfedő zsindelyt vagy a DS.19 tetőfedő zsindelyt építse be a fedési sorba, és hajlítsa fel (4. és 5. ábra).

Szakszerű kialakítás révén a tető megfelelő szintű vízzárósága biztosított.

Elülső csatlakozás

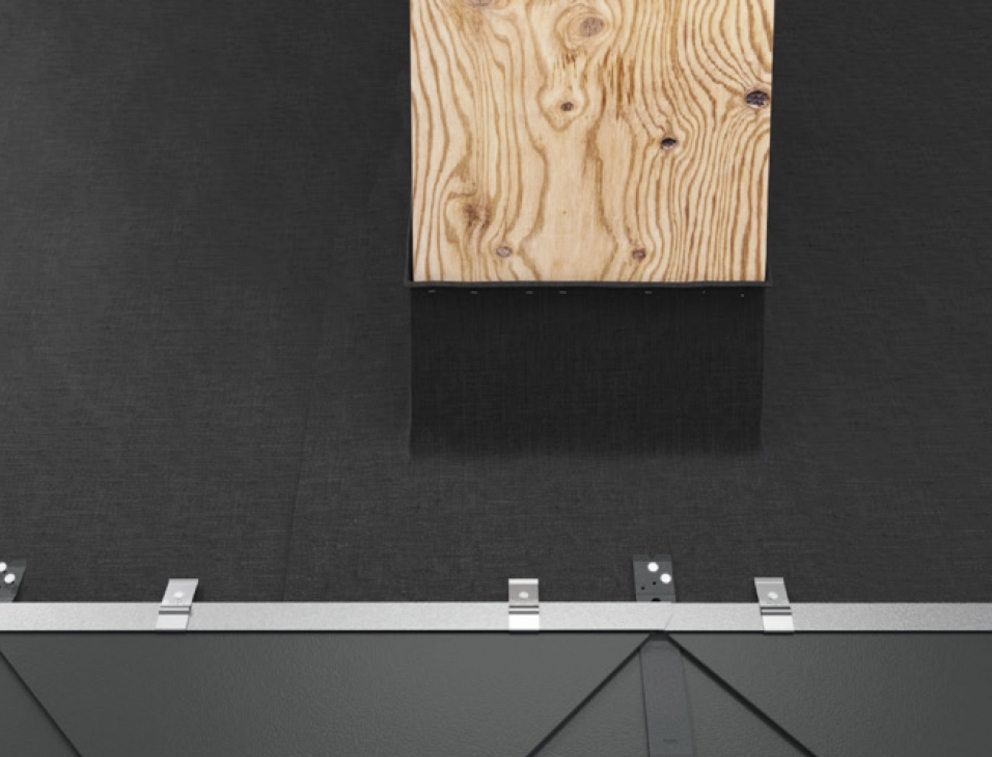

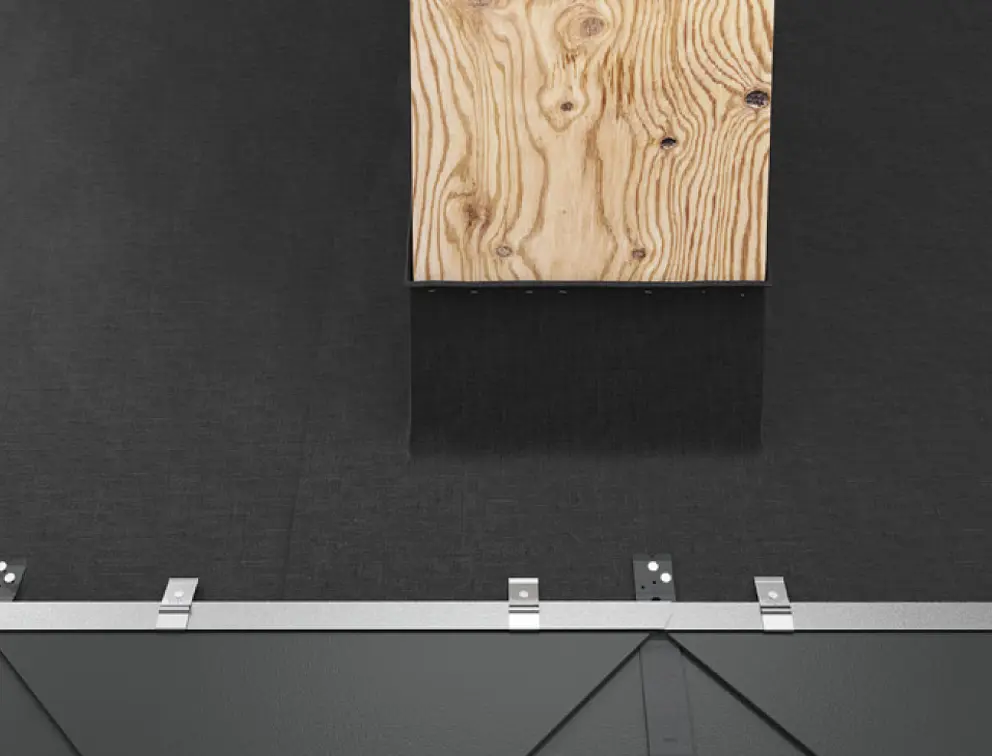

Az alátétlemez beszereléséhez a 29 × 29, ill. 44 × 44 tetőfedő rombuszok esetében kezdő- és záróelemeket kell szerelni, amelyek lehetővé teszik a vízszintes beakasztókorc kialakítását a szegélyelem vízbiztos összeépítéséhez.

Oldalsó csatlakozás

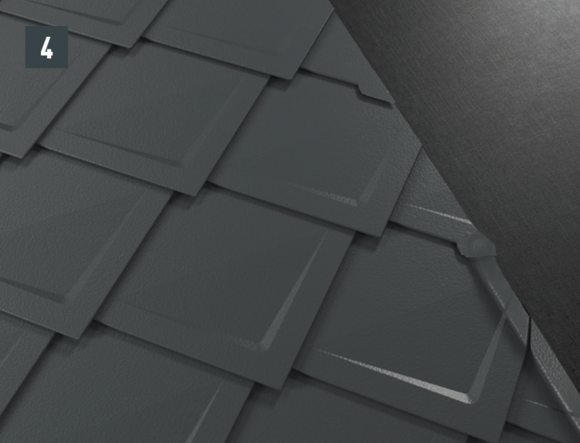

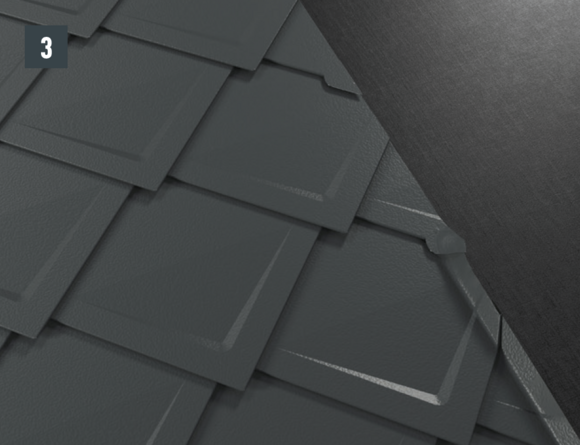

A 29 × 29 és 44 × 44 tetőfedő rombuszok minden oldalsó felhajlításánál az átlósan lefelé futó korcokat az alsó oldalon ki kell vágni és vissza kell hajtani.

• A korcráhagyásnál vágja le a 29 × 29, ill. 44 × 44 tetőfedő rombuszt, és készítse el a korckivágást (2. ábra).

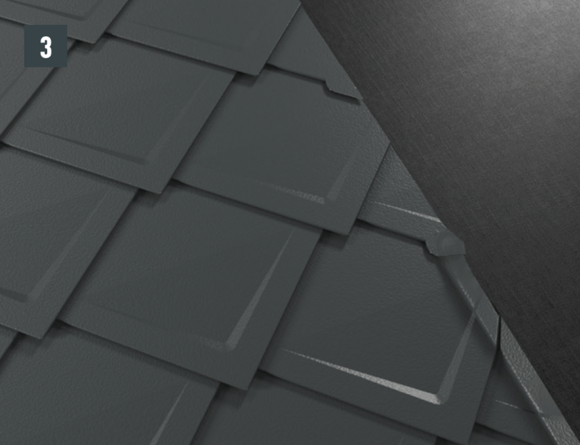

• A korckialakítást hajlítsa vissza és ívesen vágja le (3. ábra).
• A kivágott 29 × 29, ill. 44 × 44 tetőfedő rombuszt építse be a fedési sorba és hajlítsa fel (4. és 5. ábra).

Szakszerű kialakítás révén a tető megfelelő szintű vízzárósága biztosított.

Hátrész

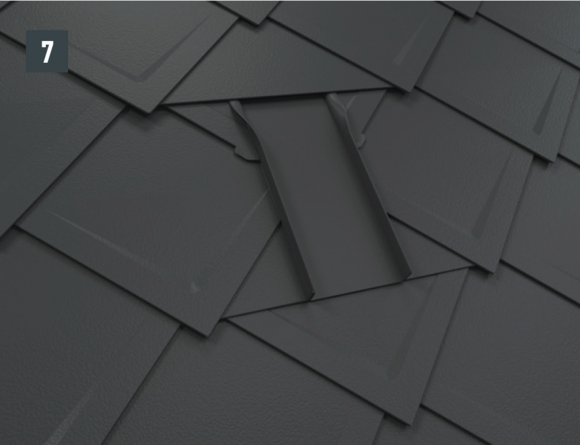

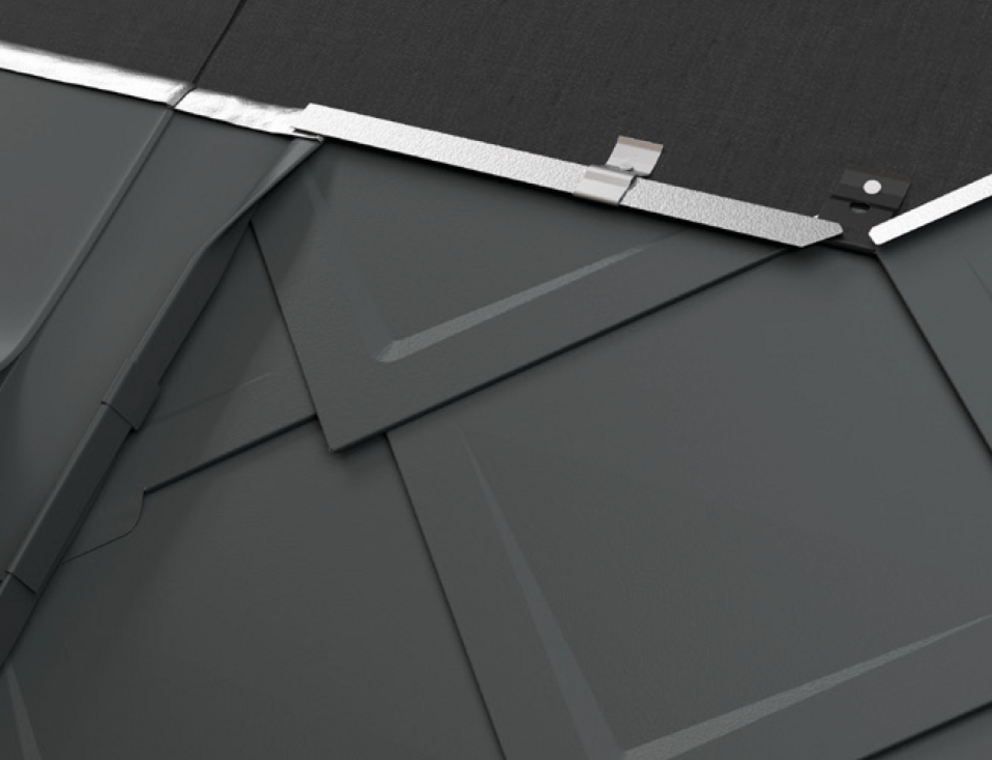

• Ahhoz, hogy az alátétlemez fölött a vízzáró összeépítéshez vízszintes beakasztókorcot lehessen kialakítani, a 29 × 29, ill. 44 × 44 tetőfedő rombuszokhoz záróelemeket kell szerelni (6. ábra).
• Így a szegélyelem fölé már fel lehet szerelni a 29 × 29, ill. 44 × 44 tetőfedő rombuszokhoz való kezdőlemezeket, és folytatódhat a tetőfedés (7. ábra).
