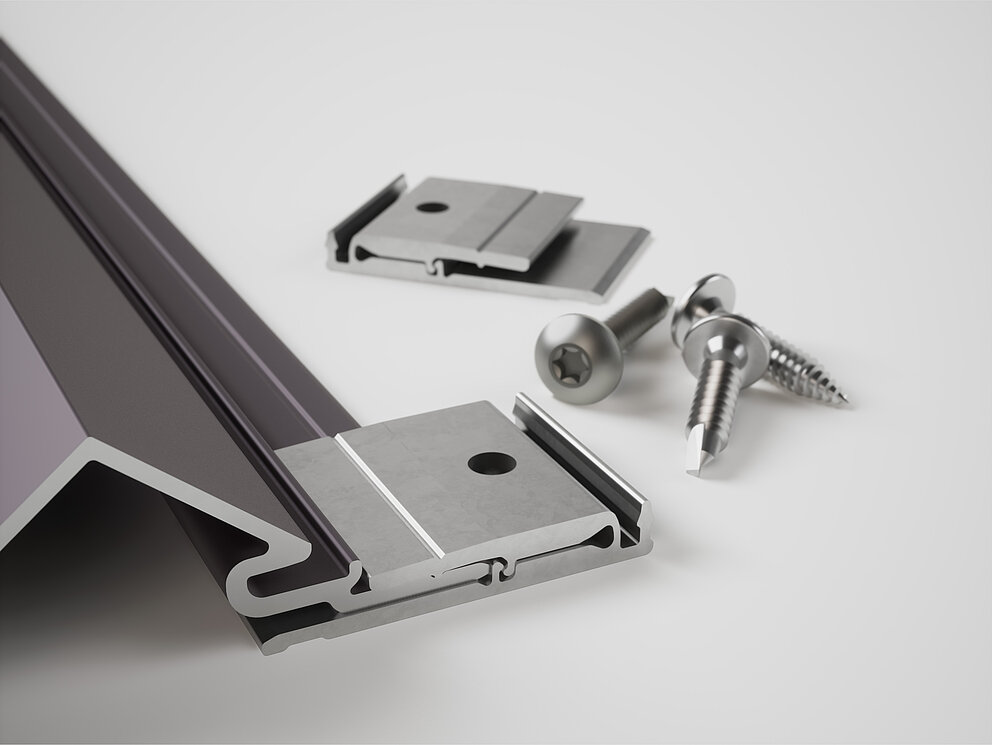

A profilhullám és a fogazott profil rejtett rögzítésű nútféderes szerelési rendszere csúszóhafterből és fa, acél, valamint alumínium alátétszerkezethez való speciális csavarból áll.

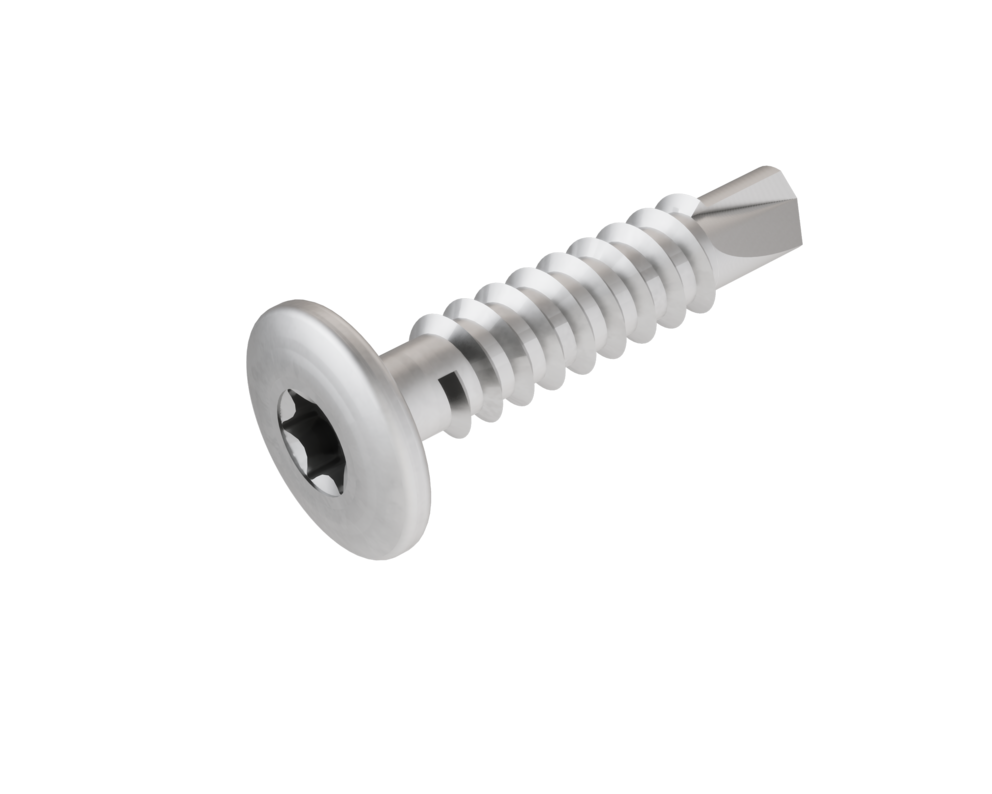

Speciális csavar alumínium alátétszerkezetekhez Rögzítés alumínium tartósínhez (L- vagy T-profil) |

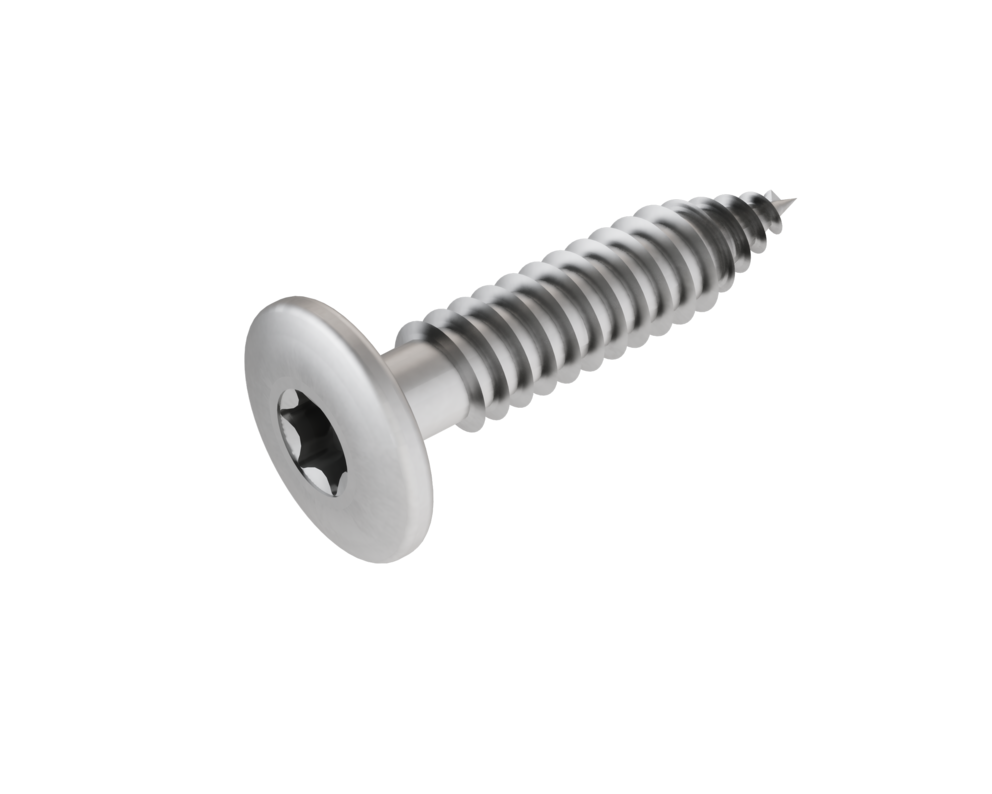

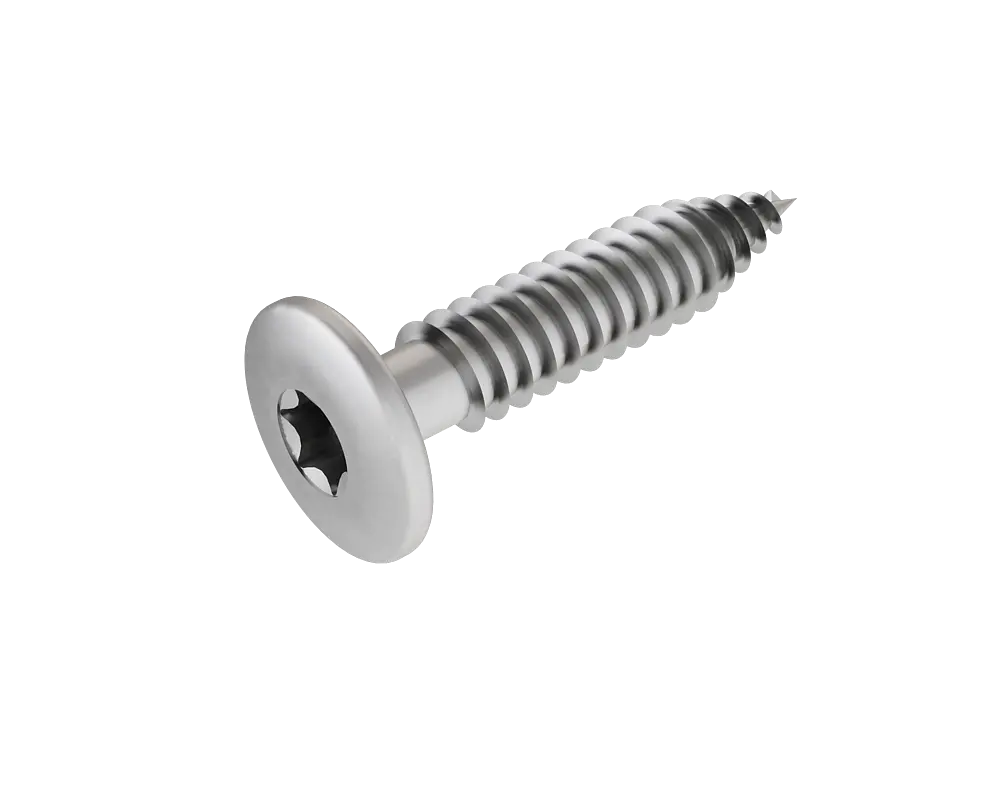

Speciális csavar acél alátétszerkezetekhez Rögzítés acélprofillemezekhez 0,4–1,0 mm |

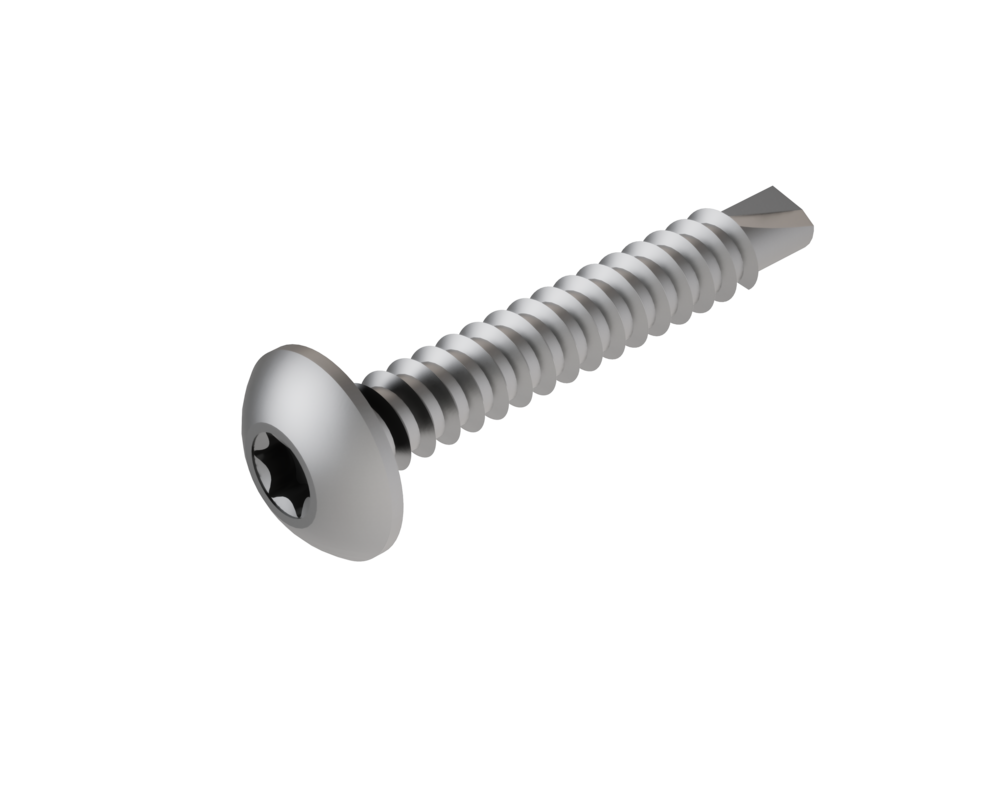

Speciális csavar fa alátétszerkezethez Rögzítés fa alátétszerkezeten |

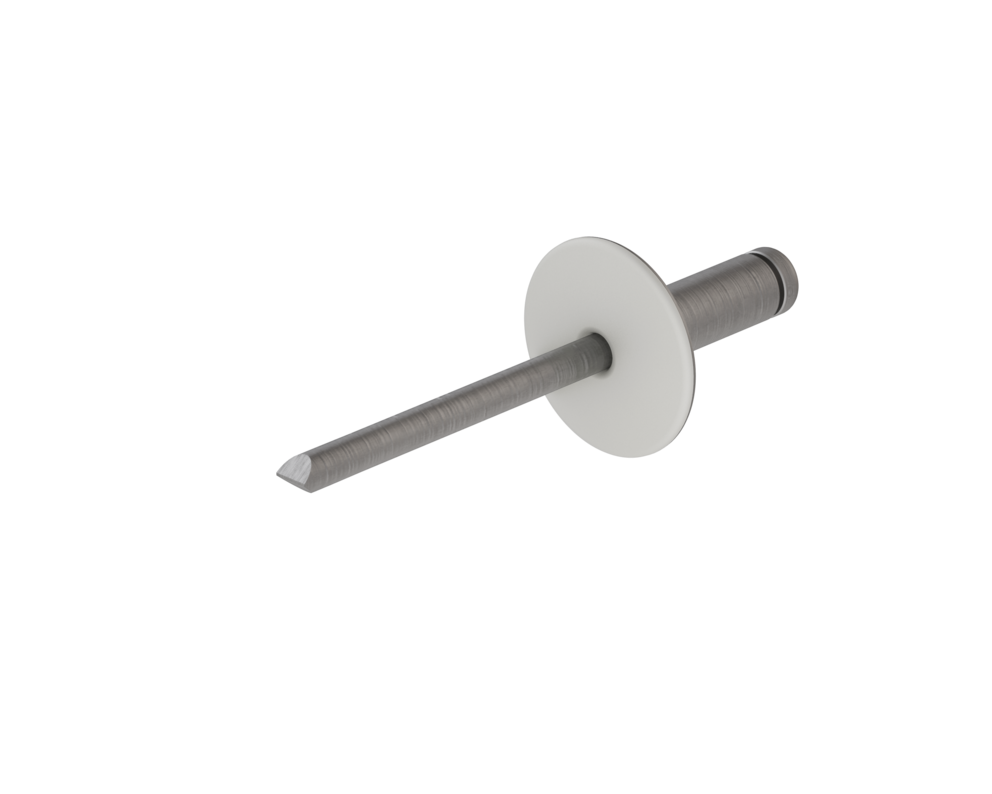

Balkonszegecs nemesacél, nemesacél szegeccsel |

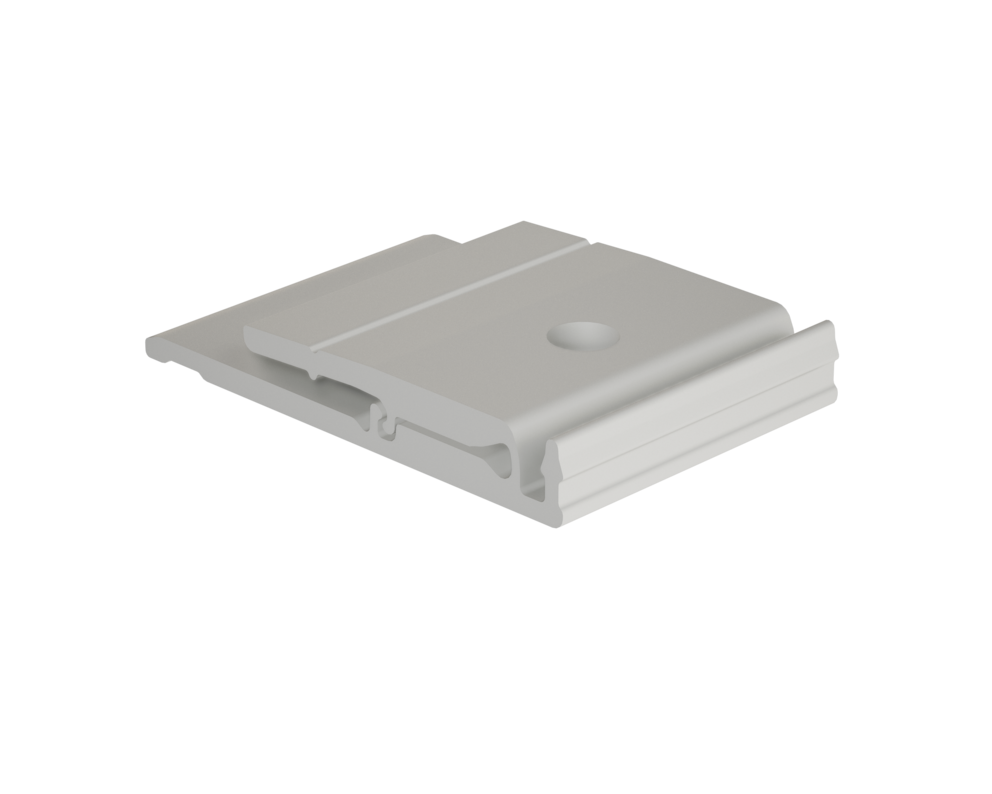

Csúszóhafter extrudált profilokhoz A dilatációnak megfelelő rögzítéshez |

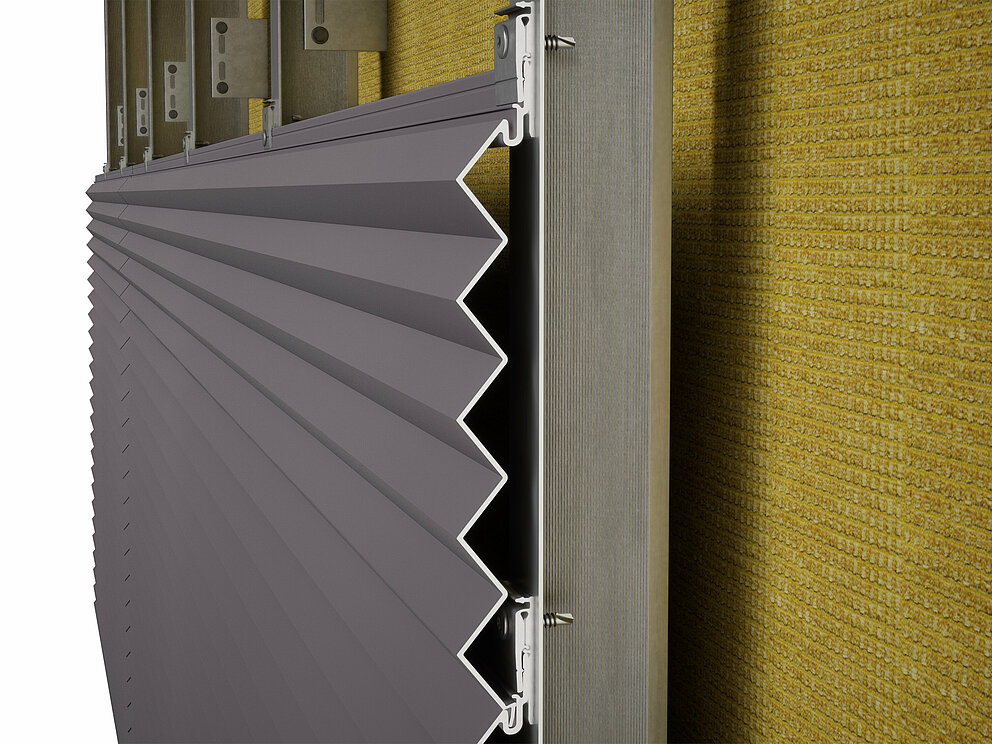

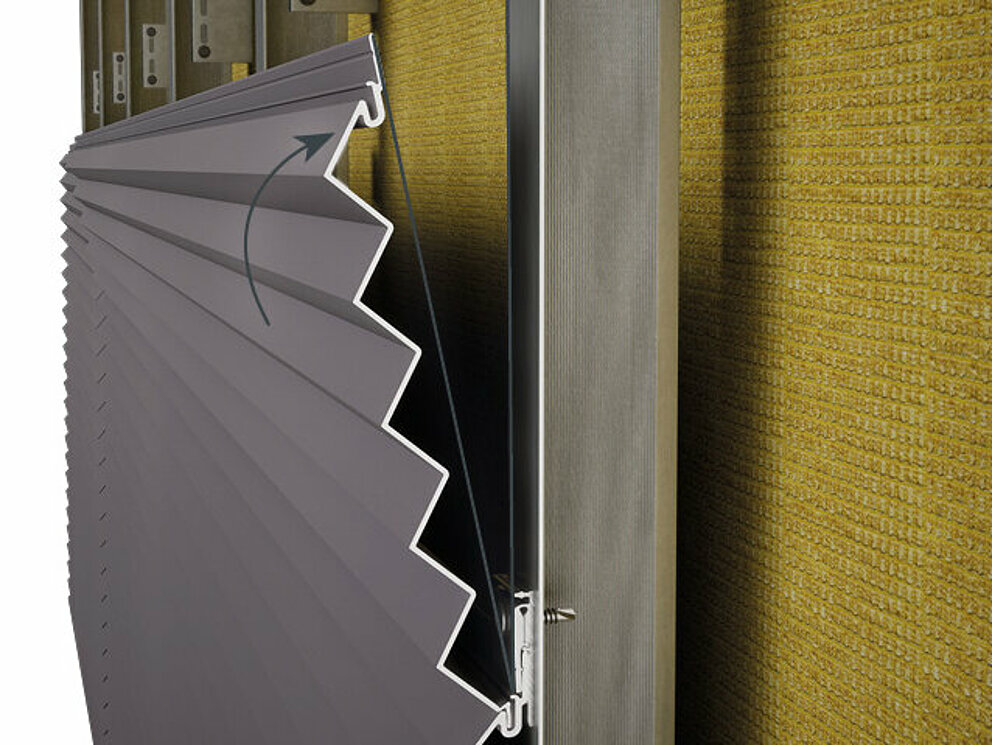

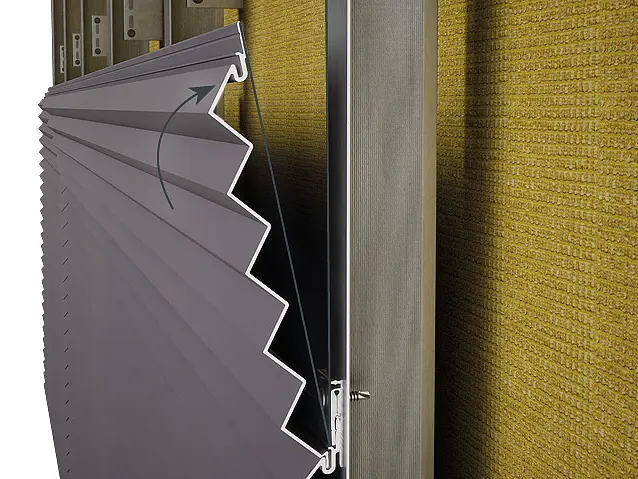

Az extrudált profilt kis dőléssel, az alátétszerkezettől eltávolodva illessze a már előre felszerelt indítóprofil nútjába, illetve az alatta fekvő profilba. Amint a féderoldal teljesen bepattant a nútoldalba, nyomja a profilt az alátétszerkezet teherhordó profiljaihoz, és kezdje meg a rögzítést.
A ≤ 2 500 mm hosszúságú profilok közvetlenül az alátétszerkezethez is rögzíthetők a fúróhorony mentén.

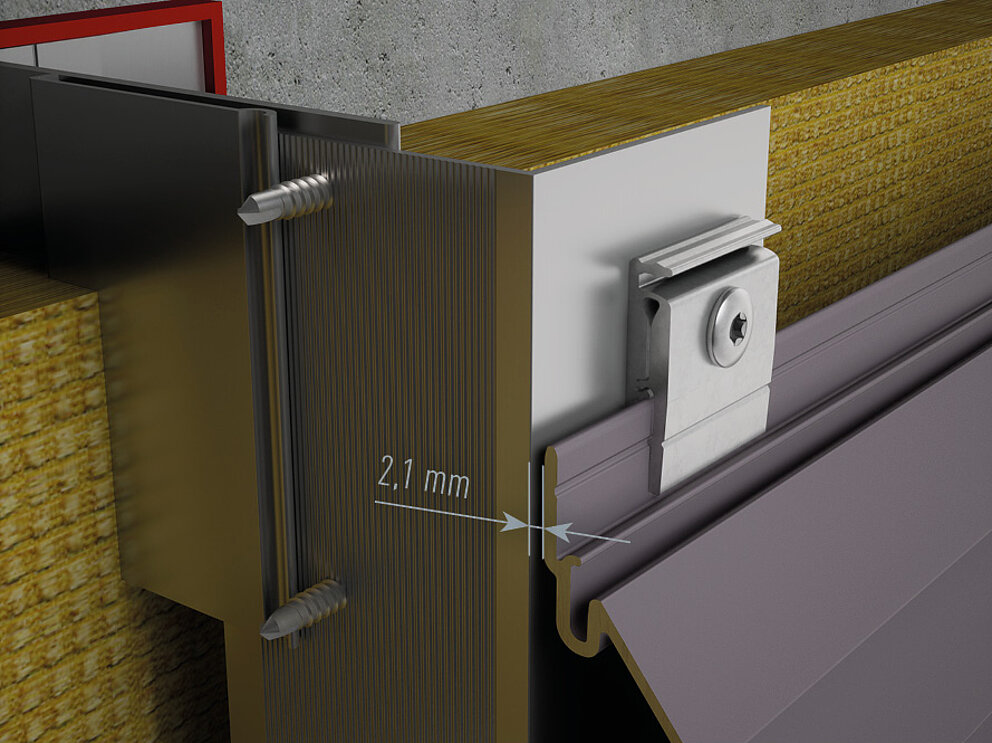

Ha a profilok szerelése csúszóhafter nélkül történik, az indítóprofilt is csúszóhafter nélkül kell rögzíteni, hogy megmaradjon az alátétszerkezet teherhordó profiljától való távolság, amelyet a csúszóhafter 2,1 mm-es beépítési magassága határoz meg.
Megjegyzés
A profilok csúszóhafterrel és anélkül történő kombinált szerelése nem megengedett, mivel a csúszóhafter (2,1 mm) beépítési magassága eltérő szerelési síkokat eredményez.

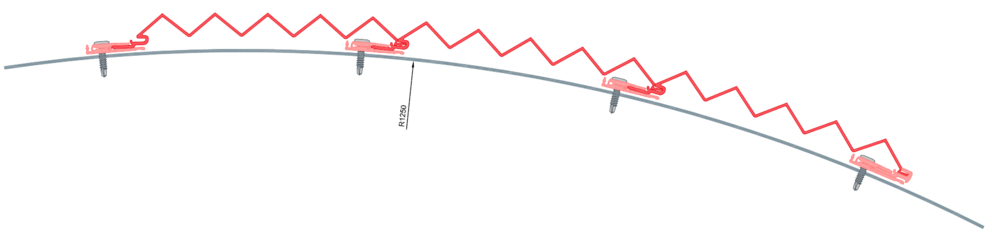

A PREFA extrudált alumínium profilok függőleges profilszerelés mellett is szerelhetők lekerekített aljzatra. Ekkor 200 mm-es fektetési szélesség esetén az r ≥ 1 250 mm minimális sugár betartása kötelező.
Megjegyzés
A profilok vízszintes ívelése a profilgeometria miatt nem lehetséges.

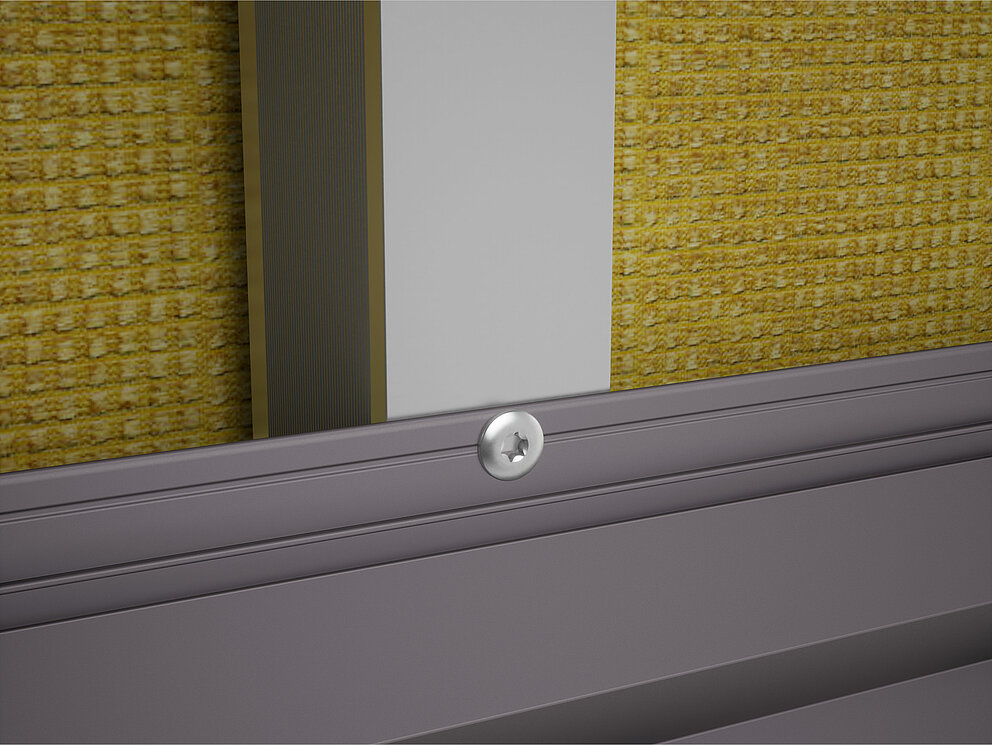

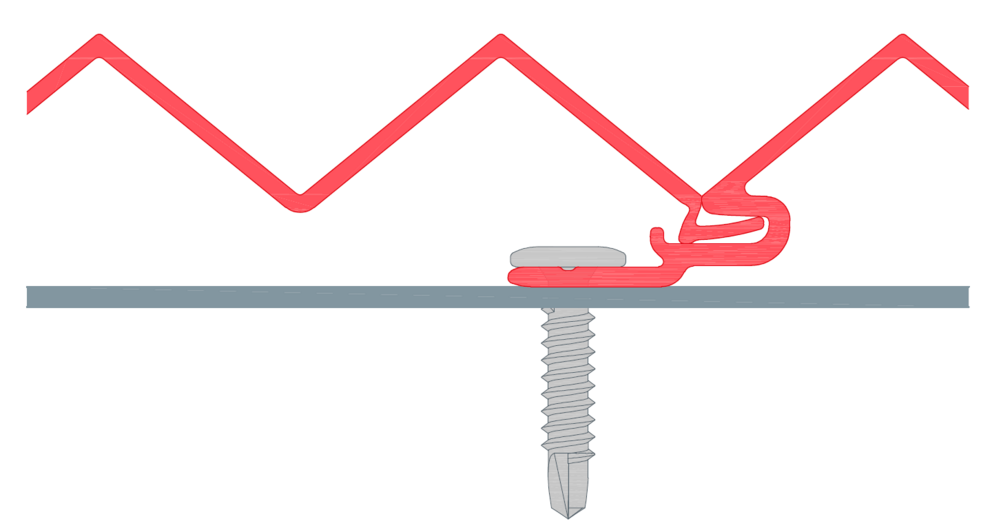

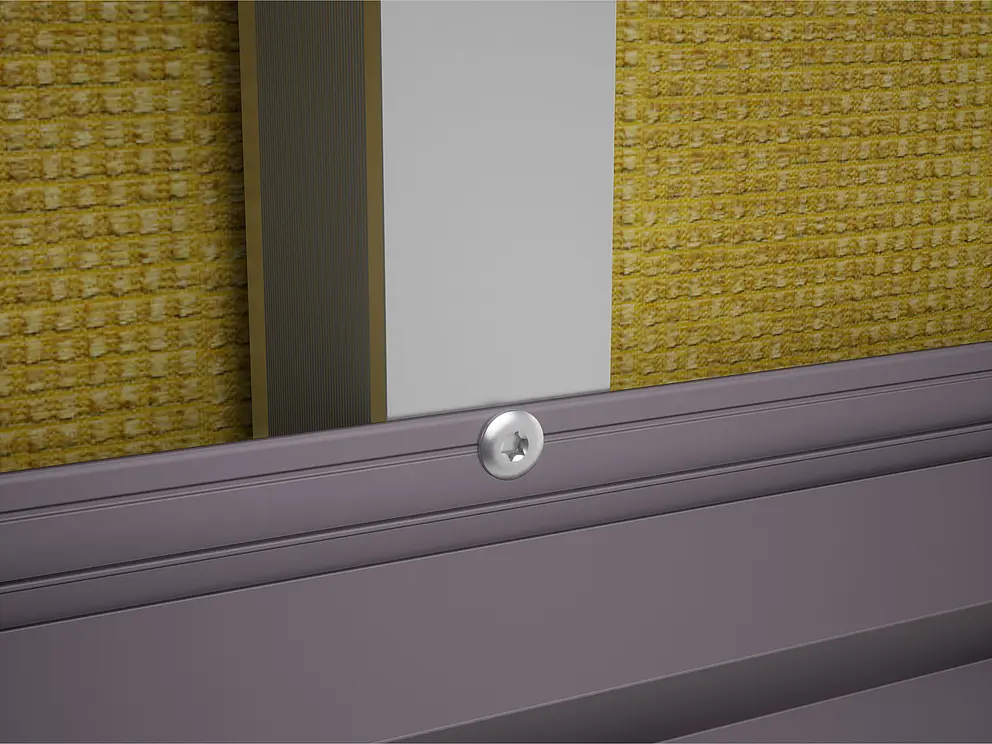

A szerelési módnak megfelelően, csúszóhafterrel vagy anélkül, a profilt helyzetében biztosító fixpont eltérően kerül kialakításra. Ha a szerelés csúszóhafter nélkül történik, az önfúró csavar a profil előfúrása nélkül, és közvetlenül az alátétszerkezetbe behajtható.

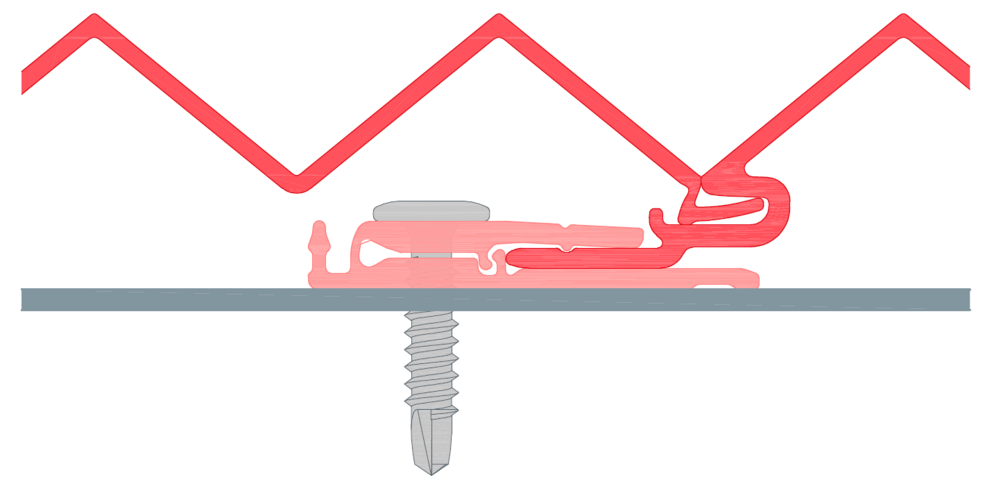

Ha a profilok csúszóhafterrel kerülnek felszerelésre, feltétlenül ügyelni kell arra, hogy a fixpontnál is csúszóhafter kerüljön beépítésre. Csak így marad meg az alátétszerkezet teherhordó profiljától való távolság, amelyet a csúszóhafter 2,1 mm-es beépítési magassága határoz meg. A speciális csavart ilyenkor nem az előre kilyukasztott furaton kell átvezetni, hanem az alatta lévő fúróhoronyban, amelyet előzetesen Ø 3,0 mm-es fémfúróval elő kell fúrni.

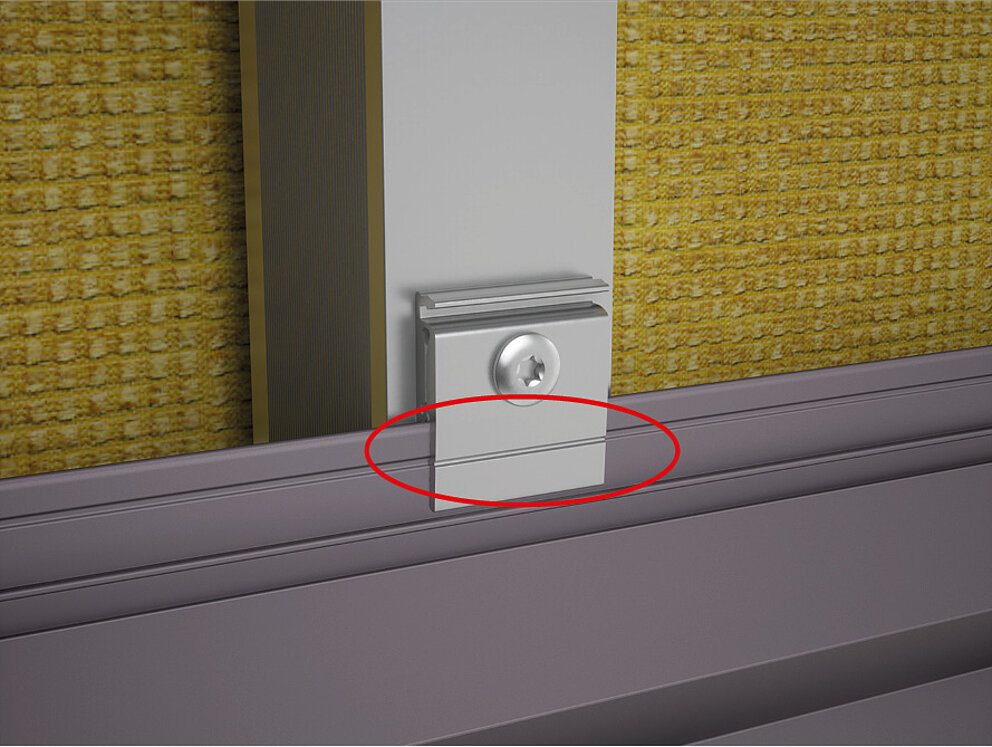

A rögzítőcsavart a csúszó hafter előfúrt furatán keresztül kell becsavarni, ami lehetővé teszi, hogy az extrudált profilokat a tágulás figyelembevételével lehessen szerelni.
Ügyeljen arra, hogy a csúszóhafter mindig teljesen ráfeküdjön a tartósínre, és hogy a hafter és a profil mélyített hornyai pontosan egyvonalban legyenek.
Ügyeljen arra, hogy nyílásoknál, például illesztési hézagoknál megmaradjon az extrudált profilok vonalvezetése és egyenes futása. Ellenőrzésképpen célszerű a profilokat rendszeres távolságonként, de legkésőbb öt profilonként ellenőrző vonalakkal zsinórozni.

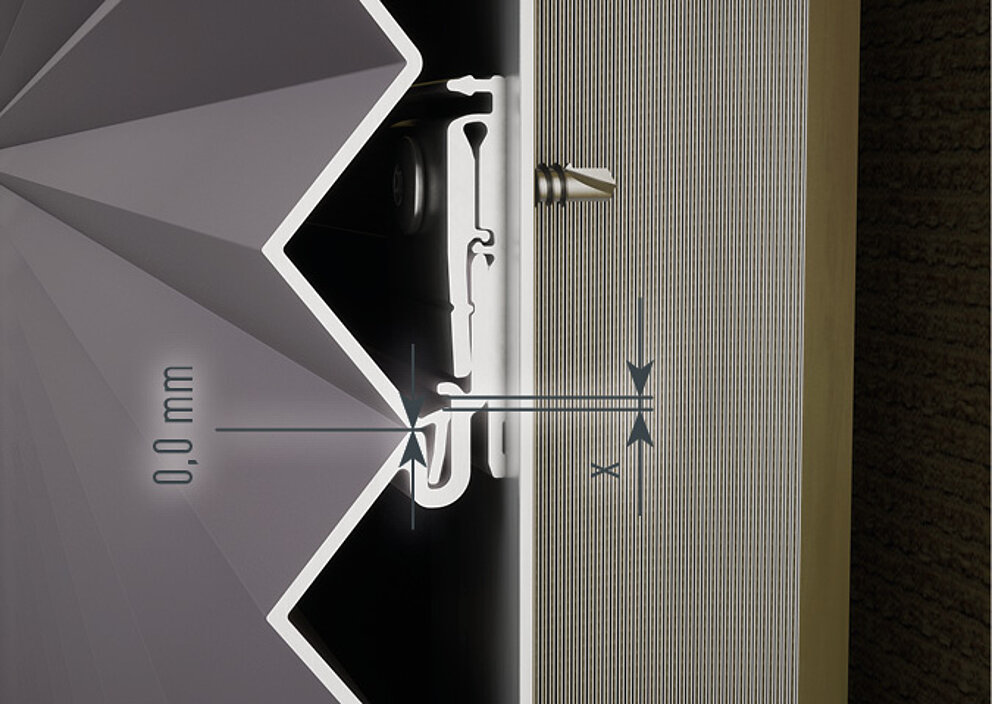

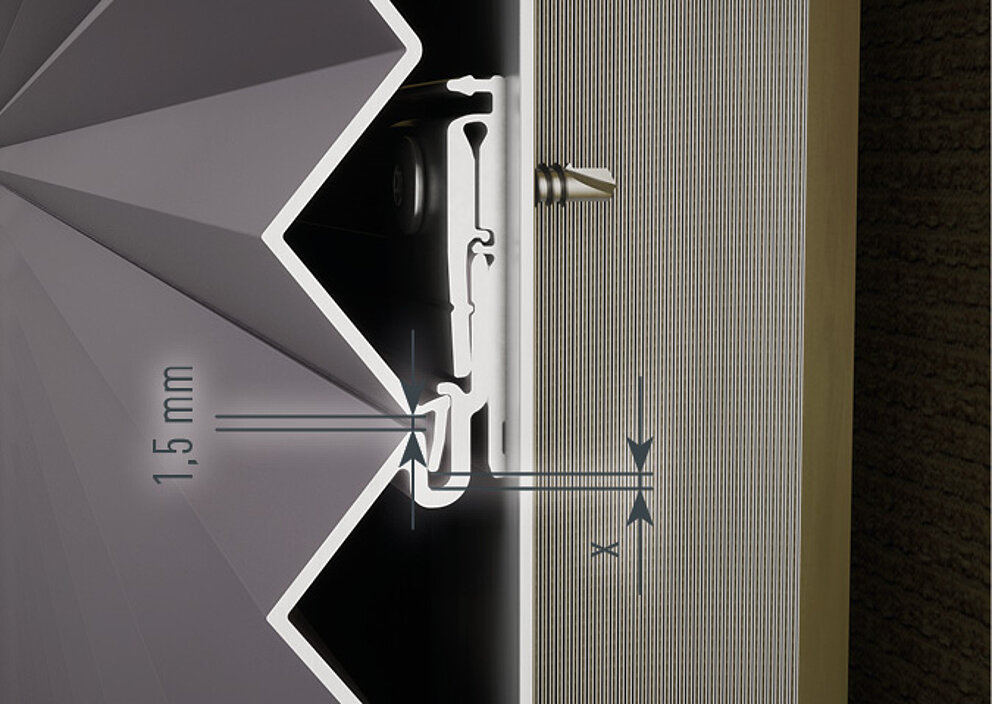

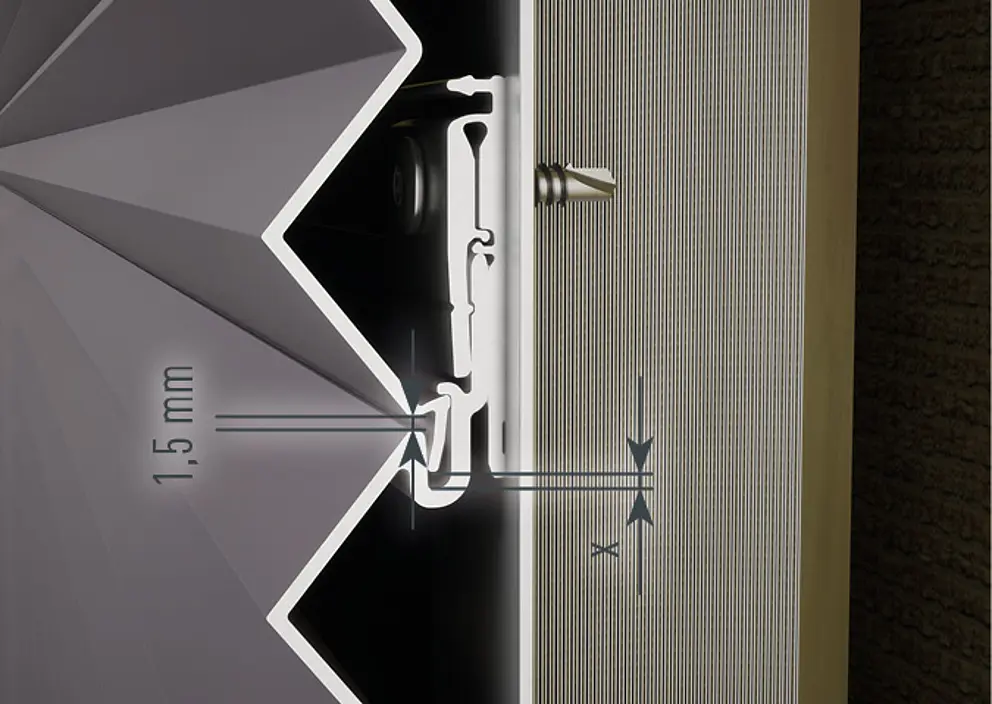

A szerelési rendszer fedési szélességenként +1,5/-0 mm kiegyenlítést tesz lehetővé. Ha kiegyenlítésre van szükség, javasolt azt több profilra elosztani, hogy a sor egyenessége biztosított legyen, és ne alakuljanak ki markáns hézagok. Ily módon a kiegyenlítés rejtve marad, optikailag szinte észrevehetetlen, ezáltal egyenletes és visszafogott megjelenés érhető el.
