Fedési irány, rögzítés és kivitelezés

A DS.19 tetőfedő zsindelyeket jobbról balra és soronként (vízszintes sorokban) kell lefektetni.

Minden DS.19 tetőfedő zsindelyt hafterrel és tűzihorganyzott 2,8/25-ös bordás szeggel kell rögzíteni (= beépített terület alaprögzítése).

Különösen viharveszélyes területeken szélterhelés-számítást kell végezni, és a rögzítőelemek számát a számításnak megfelelően kell módosítani.

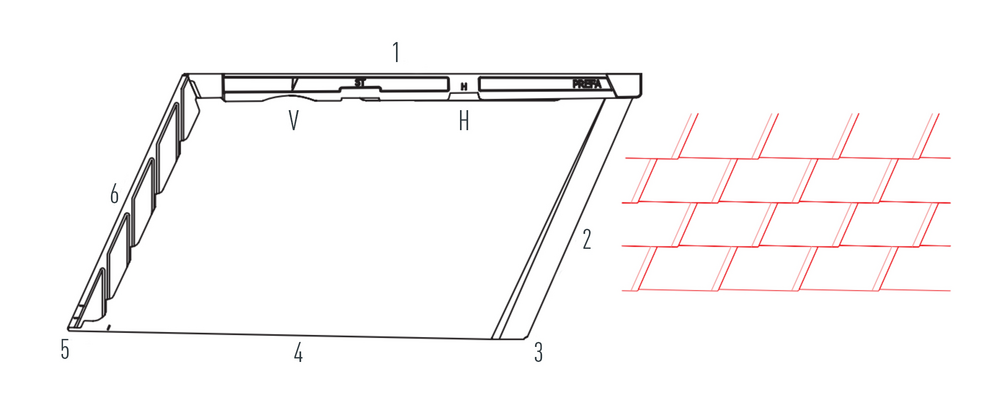

DS.19 tetőfedő zsindely – fedési irány és rögzítés

V Eltolás
H Hafter
1 Fejvonal
2 Első él

3 Sarok
4 Lábvonal
5 Csúcs
6 Hátsó él

Párkányelemek vízszintes pozicionálása.

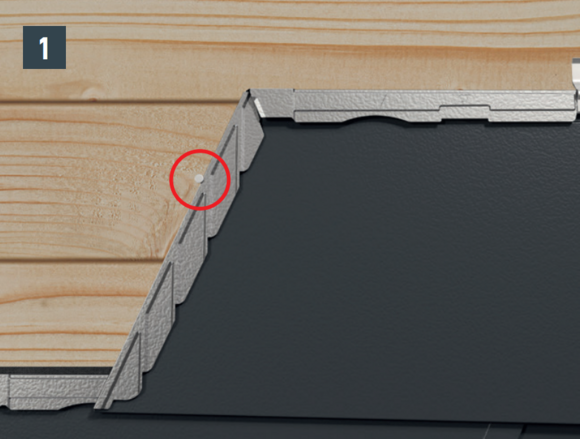

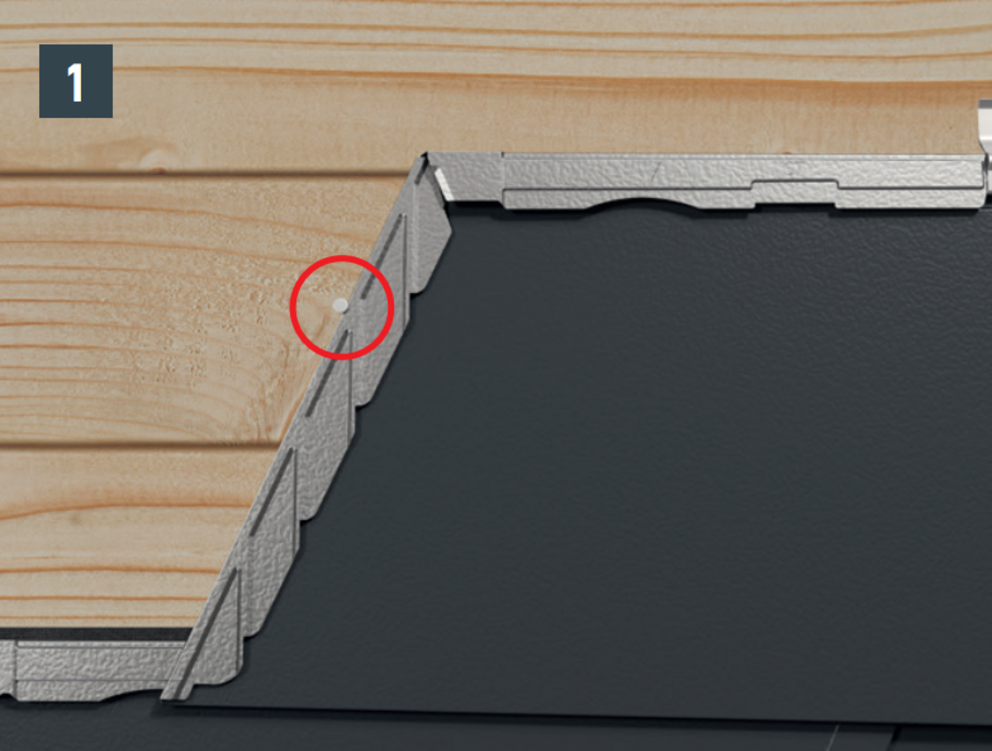

Az oldalirányú elmozdulás megakadályozása érdekében az első DS.19 tetőfedő zsindelyt minden sorban szeggel is lehet rögzíteni a ferde korc bal oldalán (1. ábra).
Állítsa be a DS.19 tetőfedő zsindely, és tolja be a korcokba.
Patenthafterrel és a mellékelt 2,8/25-ös bordás szeggel rögzítse a DS.19 tetőfedő zsindelyt a „H”-val jelölt bemetszésnél

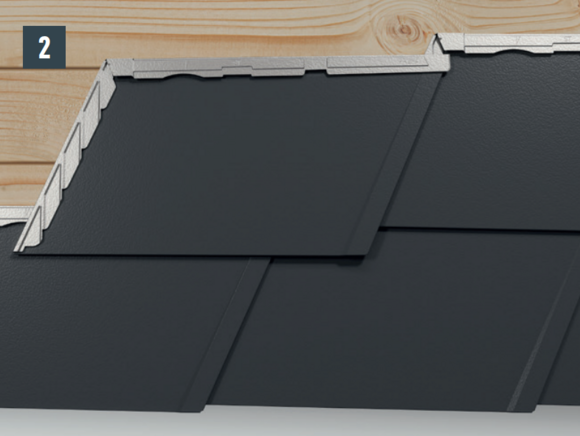

A zsindely alsó visszahajtásán lévő bemetszés jelzi a következő DS.19 tetőfedő zsindely átlósan lefelé futó korcának a helyzetét (2. ábra).

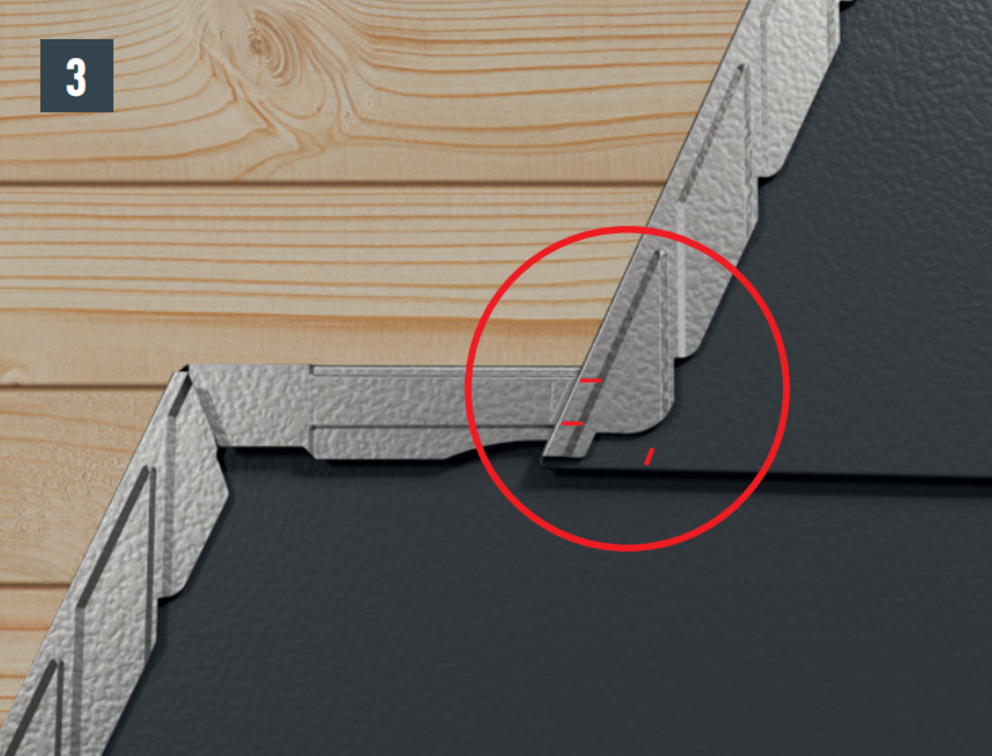

A DS.19 tetőfedő zsindely ferde korcán lévő két élhajtás jelöli az alul lévő DS.19 tetőfedő zsindely felső visszahajtásán lévő horony alsó, ill. felső végét (3. ábra).
A jelöléseket pontosan kell követni.

Megjegyzés

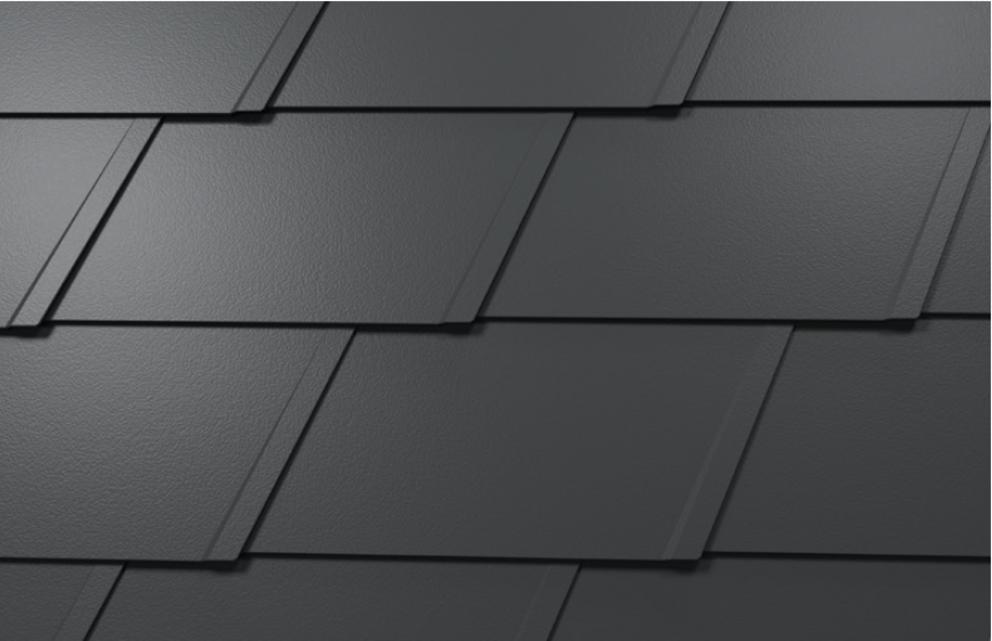

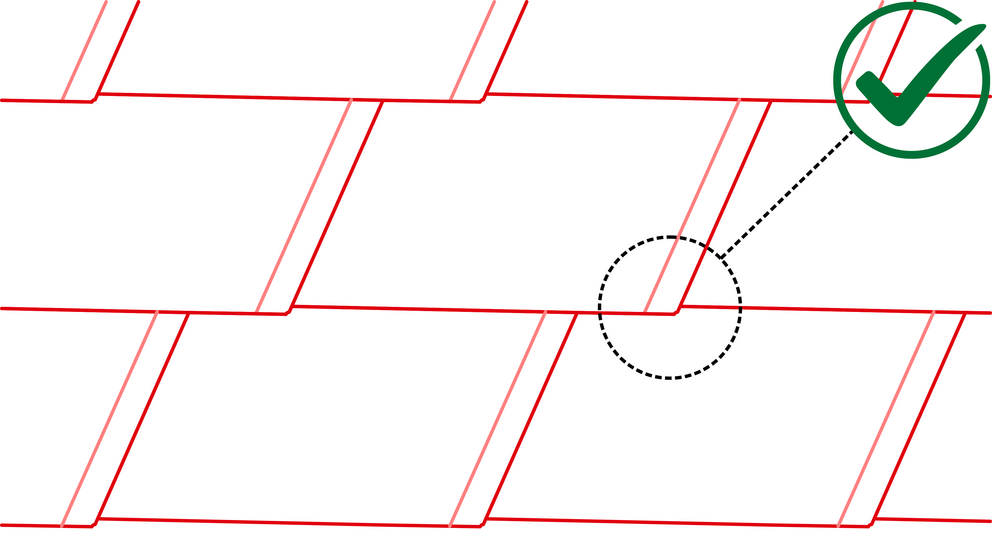

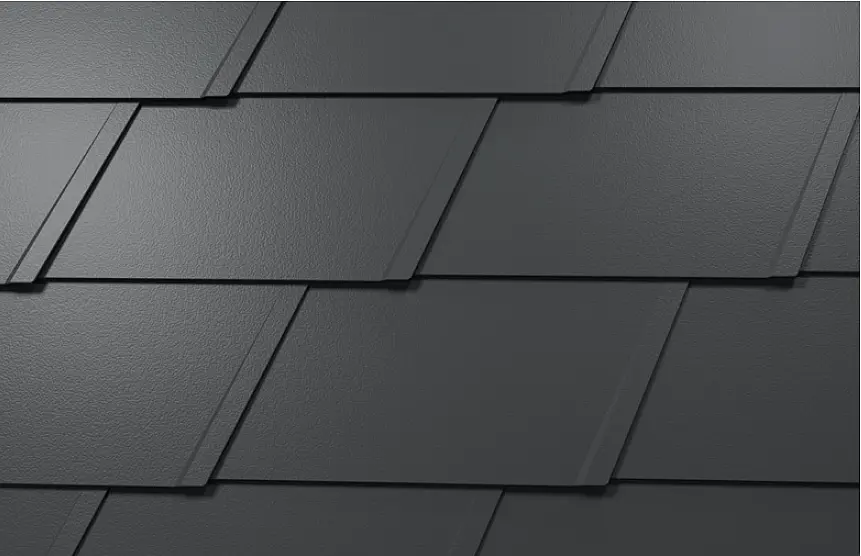

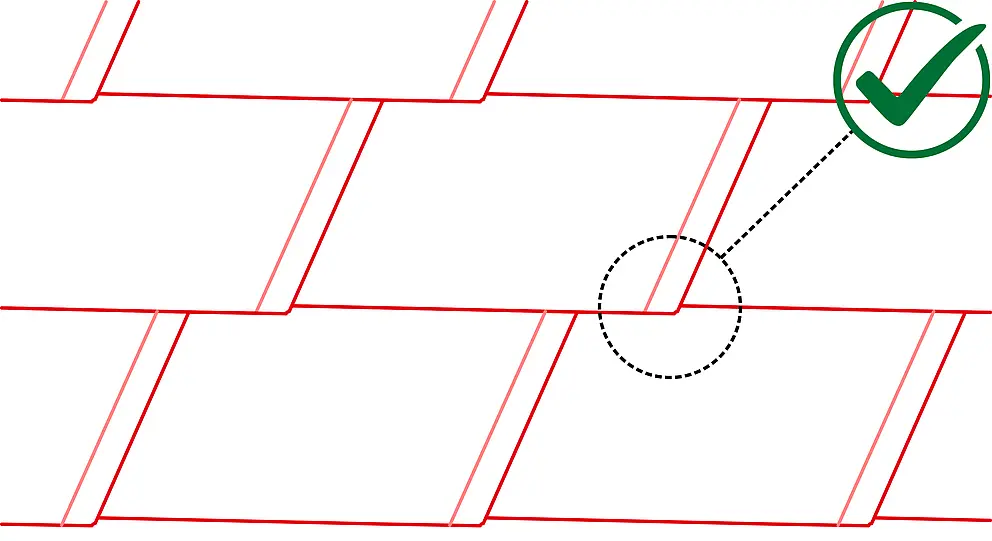

A tetőfedő zsindely alakja miatt a tetőfedő zsindely sarkánál vízcseppentő sarok keletkezik. A vízcseppentő sarok kialakulása akkor is maradjon meg, amikor minden sorban elhelyezi az első DS.19 tetőfedő zsindely; ehhez az első homlokzatburkoló zsindelyt ne tolja fel teljesen a párkányelem éléig, ill. a korcba. Az első DS.19 tetőfedő zsindely bal sarkát annyira engedje le, hogy a zsindely felső visszahajtása teljes hosszában a kijelölt párhuzamos zsinórjelhez illeszkedjen. A soronkénti első DS.19 tetőfedő zsindely „túlhúzását” el kell kerülni.

DS.19 tetőfedő zsindely – kivitelezés
