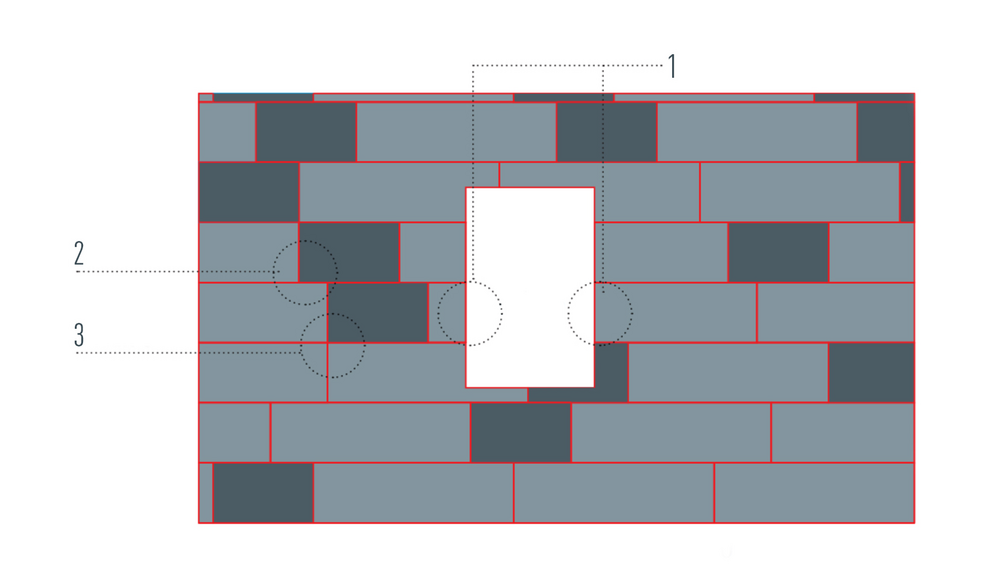

Példa helytelen kivitelezésre
Egy levágott FX.12 panelt a nyílás másik oldalán használtak fel (1). Ennél a megoldásnál nem biztosítható az illesztések helyes eloszlása (2), és legrosszabb esetben az illesztések átfedésben lesznek (3). Ezért a kivitelezési példák az optimális illesztési eltolást szemléltetik.
Megjegyzés

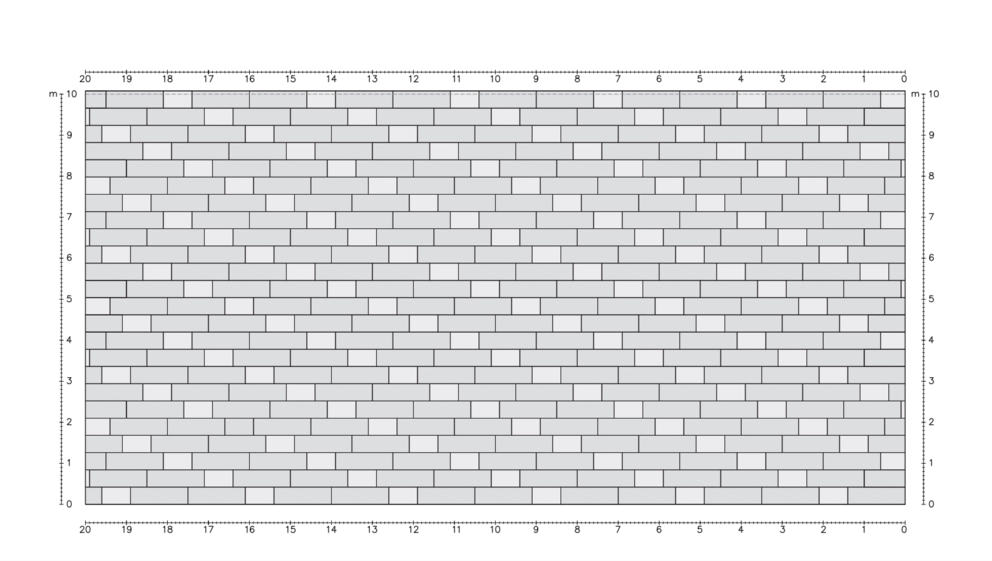

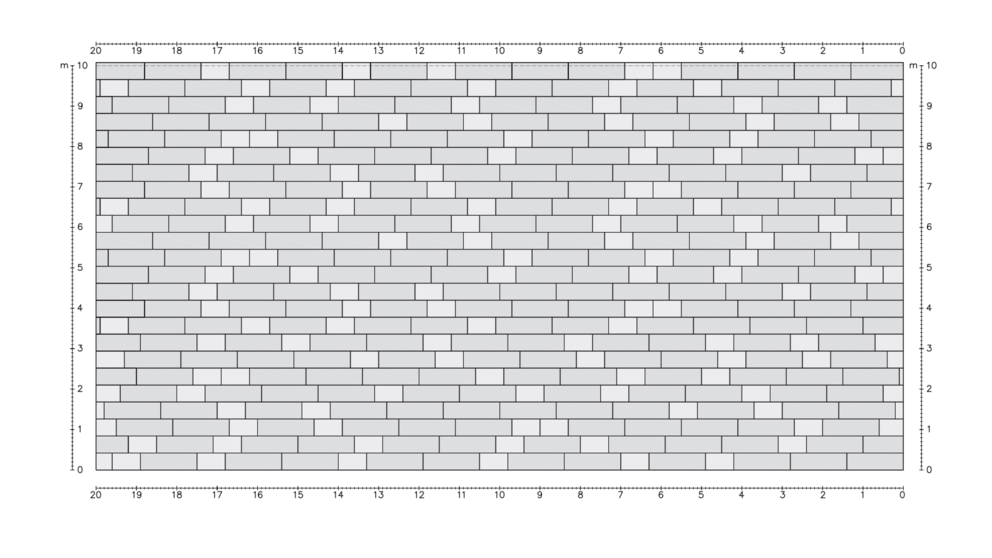

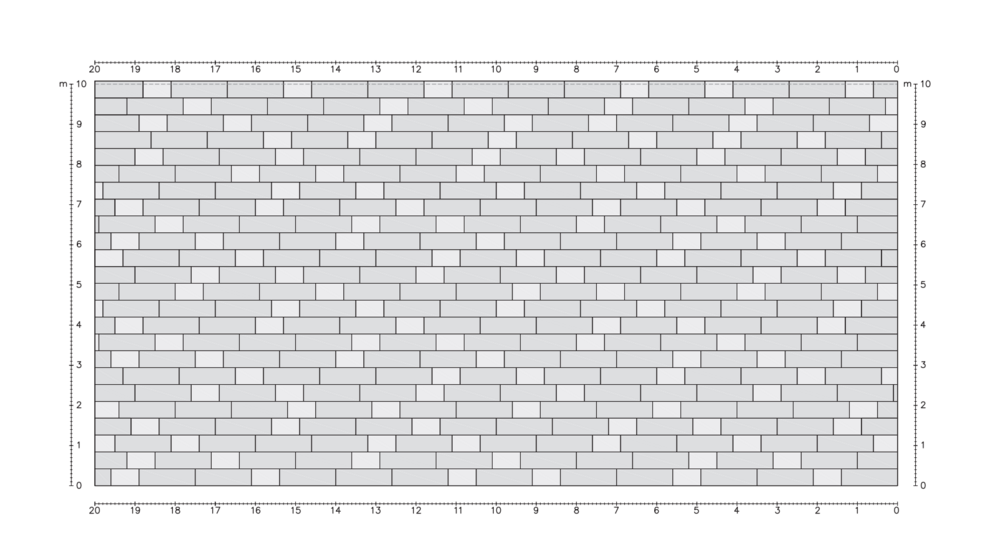

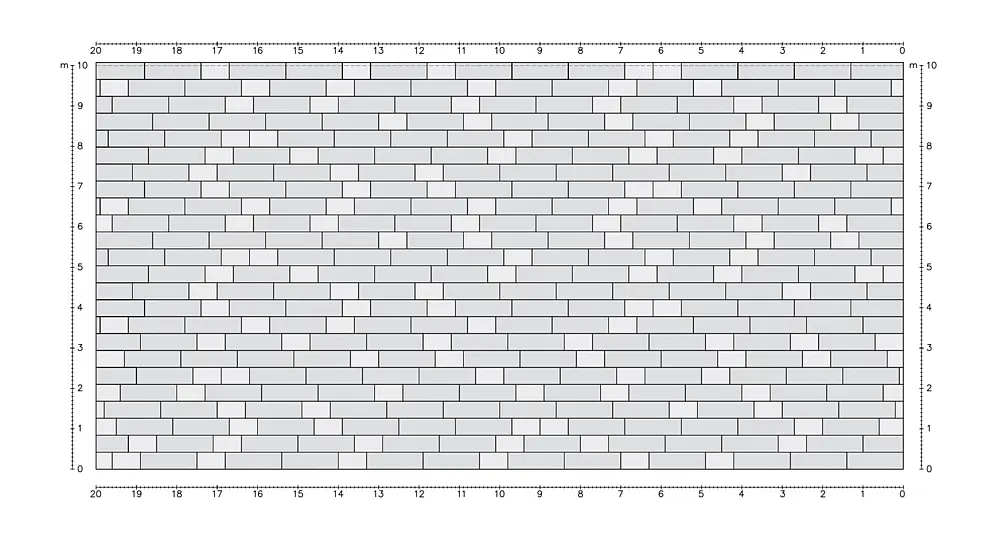

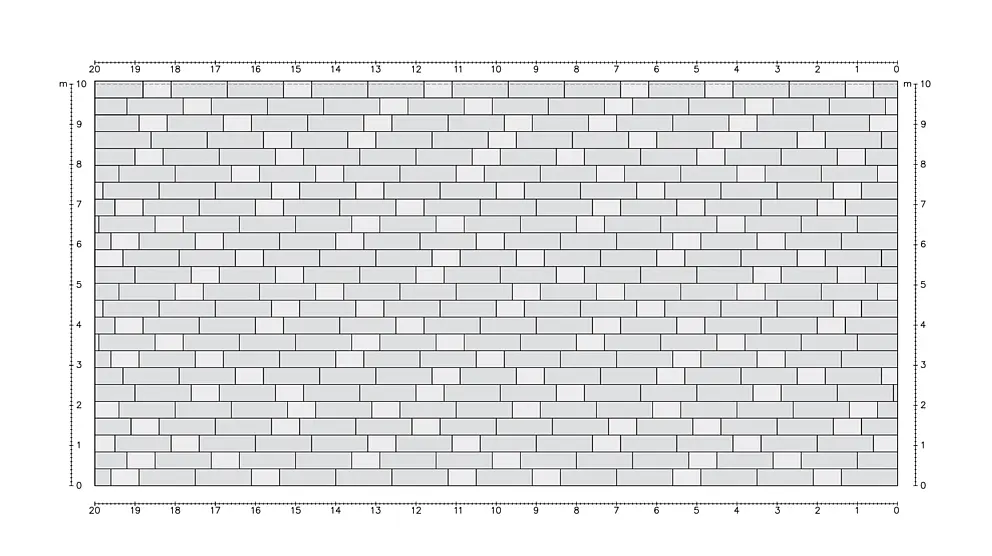

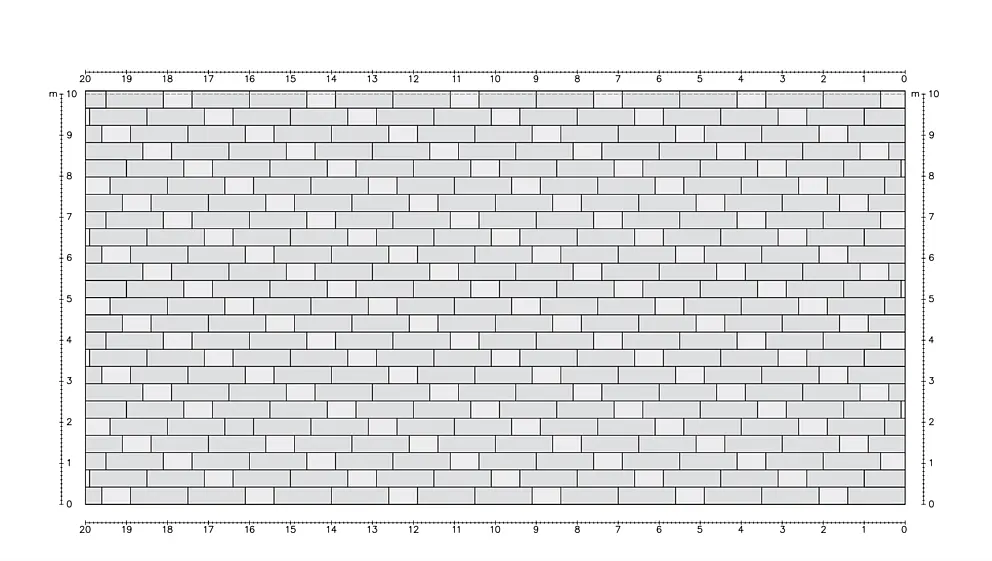

Segítségképpen az alábbiakban kivitelezési példákat talál a 2 : 1 darabarányra (nagyméretű panelek : kisméretű panelek).
Ezek Letöltési oldal (.pdf és .dwg formátumban) digitálisan is letölthetők honlapunkról.
Csak egy termékkategória tartalma tölthető le. Ha több kategória tartalmára van szüksége, kérjük, minden termékkategóriához külön letöltést hozzon létre.
