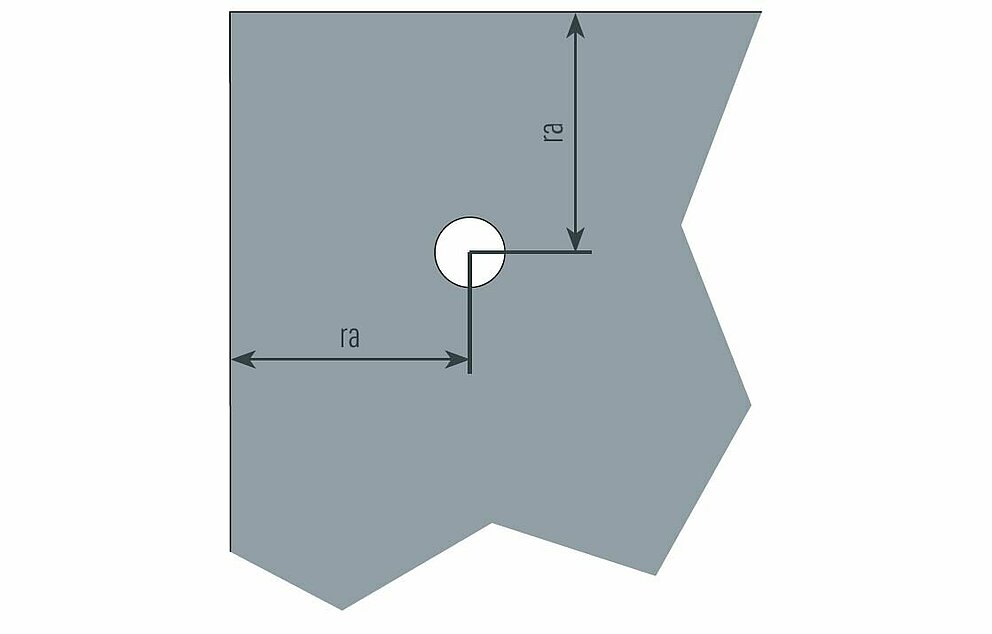

A lemez méretétől függetlenül minden egyes lemez mechanikus rögzítéséhez legalább 2 fixpont szükséges. Csak így biztosítható, hogy a lemez stabilan legyen pozicionálva, és ne tudjon elfordulni.
A lemezek oldalátfedésénél mindig használjon T-profilokat legalább 100–120 mm felfekvő felülettel. Egy lemez felületén 40 mm felfekvő felülettel rendelkező L-profilok elegendőek.
Az anyag tágulásának figyelembevételéhez nem használhatók 3 000 mm hosszúságot meghaladó alátétszerkezeti teherhordó profilok. Ügyeljen arra, hogy az alátétszerkezeti profilok ne egy lemezen belül legyenek toldva, mert ez fix kapcsolatot hoz létre.

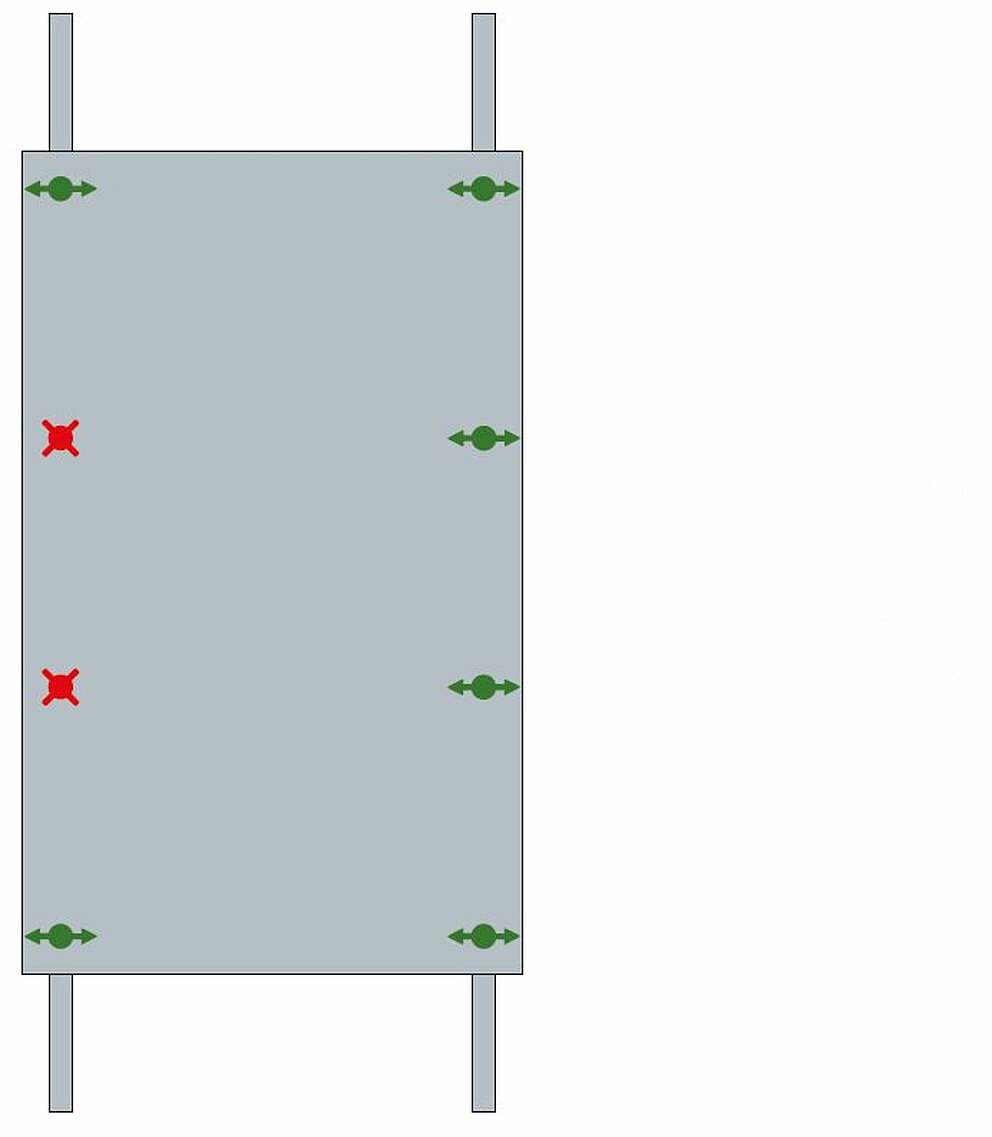

Rögzítés 2 függőleges tartósínen

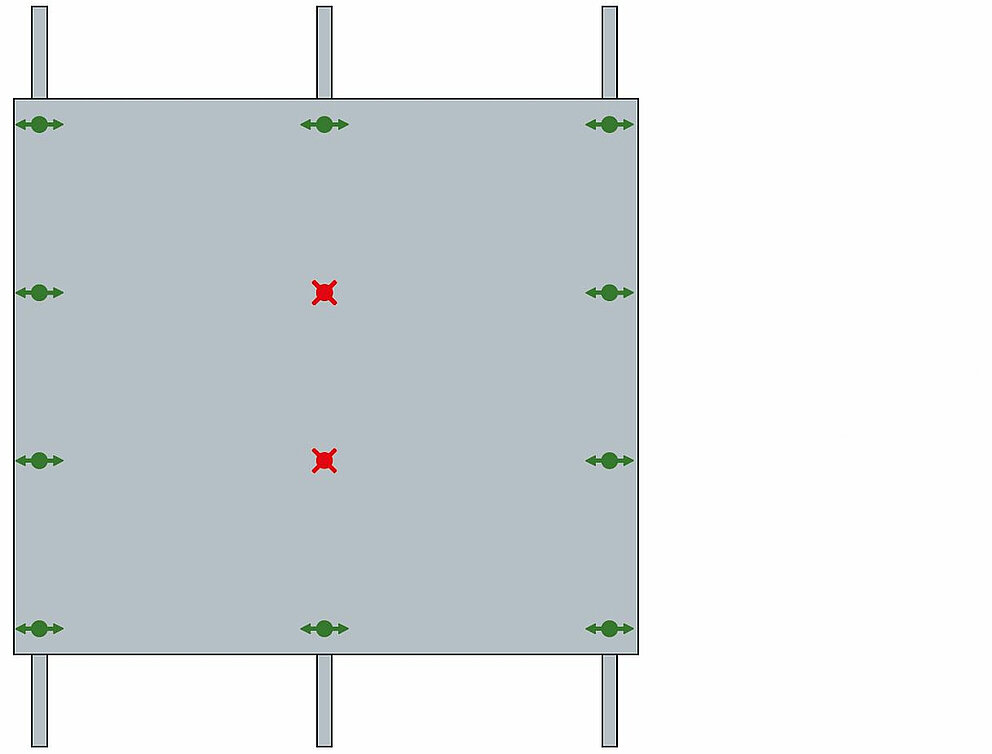

Rögzítés 3 függőleges tartósínen

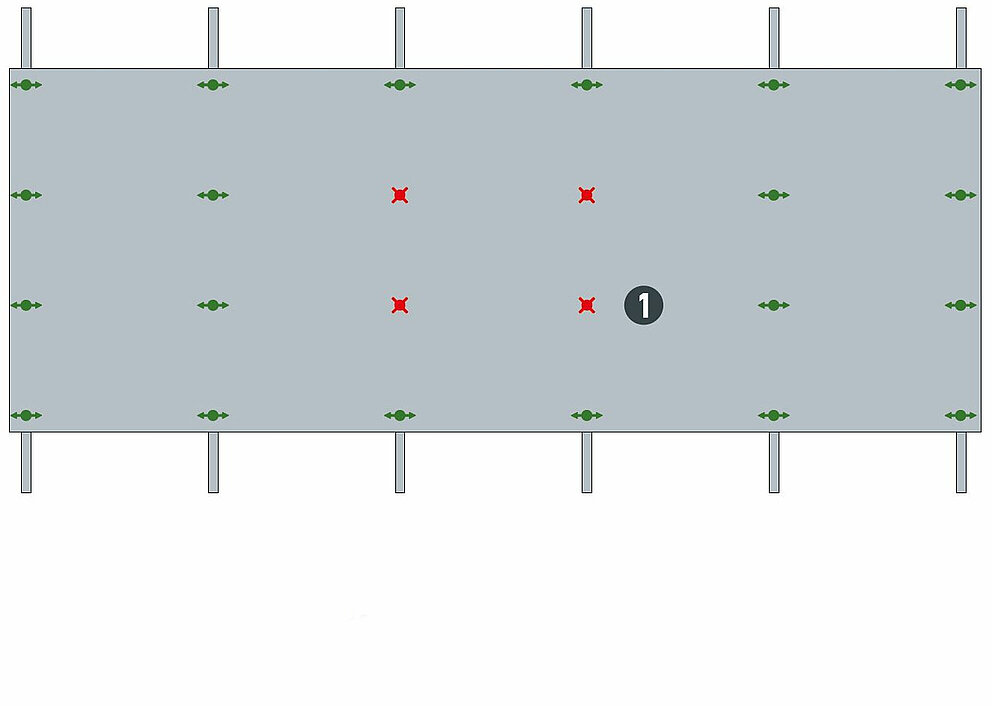

Rögzítés min. 4 függőleges tartósínen

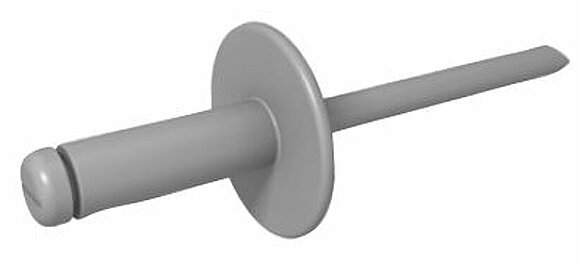

A szegecselt mechanikus rögzítőrendszer egy homlokzati szegecsből és opcionálisan egy fixponthüvelyből áll.

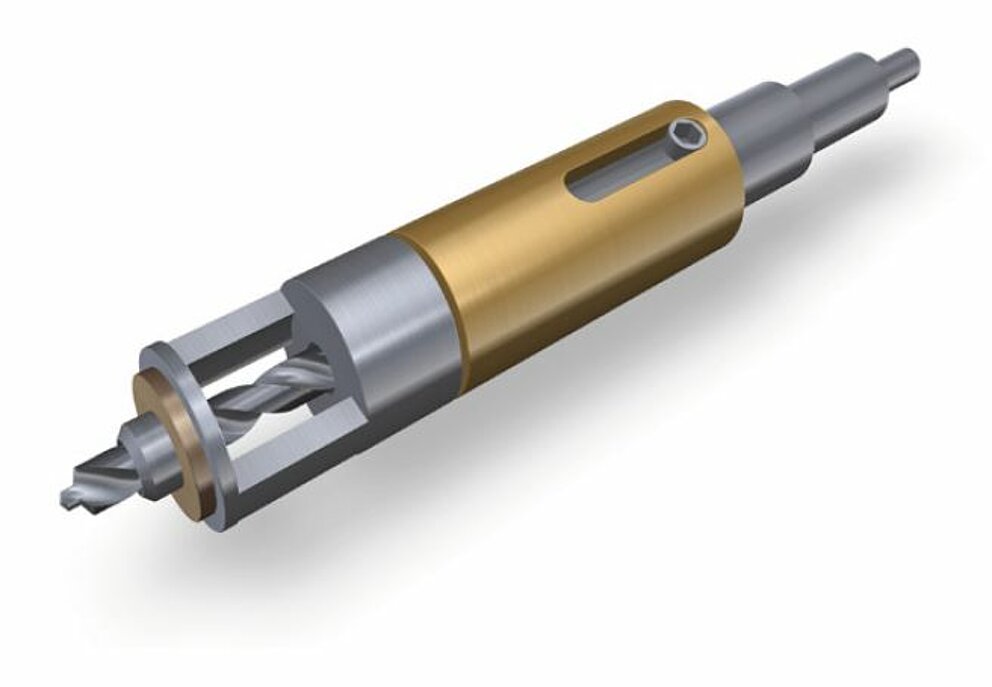

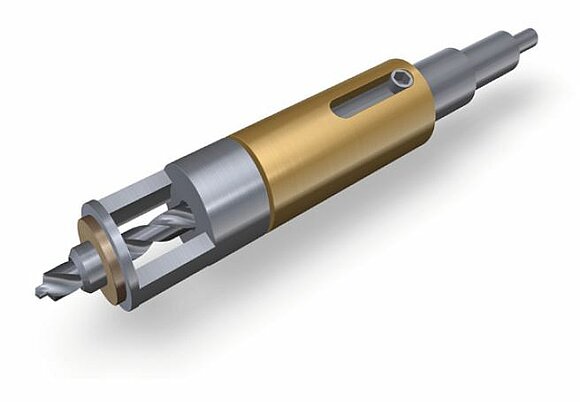

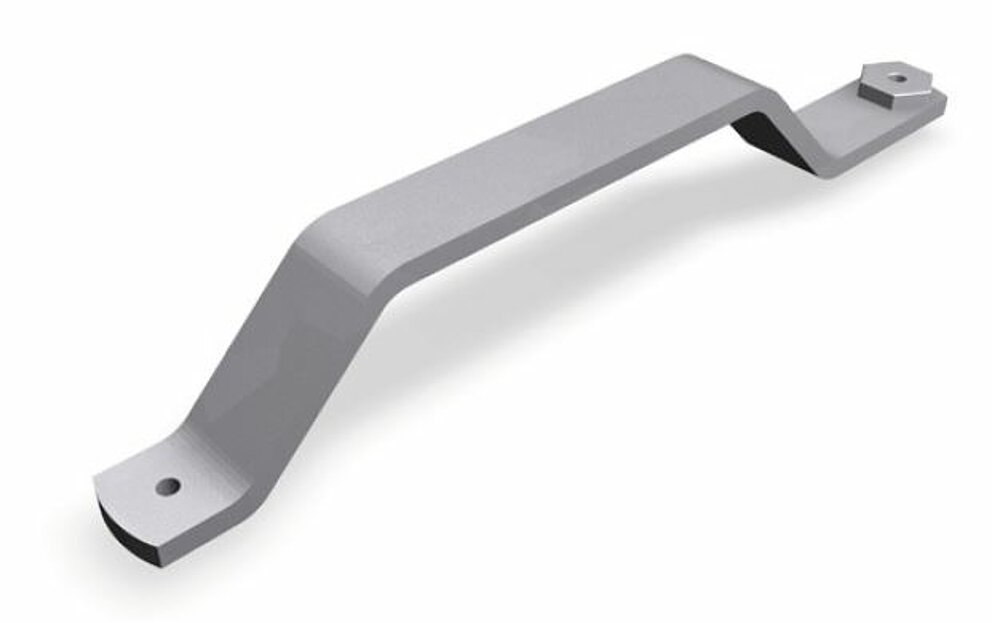

Az alátétszerkezet központos fúrásának eléréséhez kizárólag a megfelelő központosító segédeszközt fúráshoz vagy az egykezes rugós fúrószerkezetet használja, amelyek a kompozit lemez furatának középpontját átviszik az alátétszerkezetre.

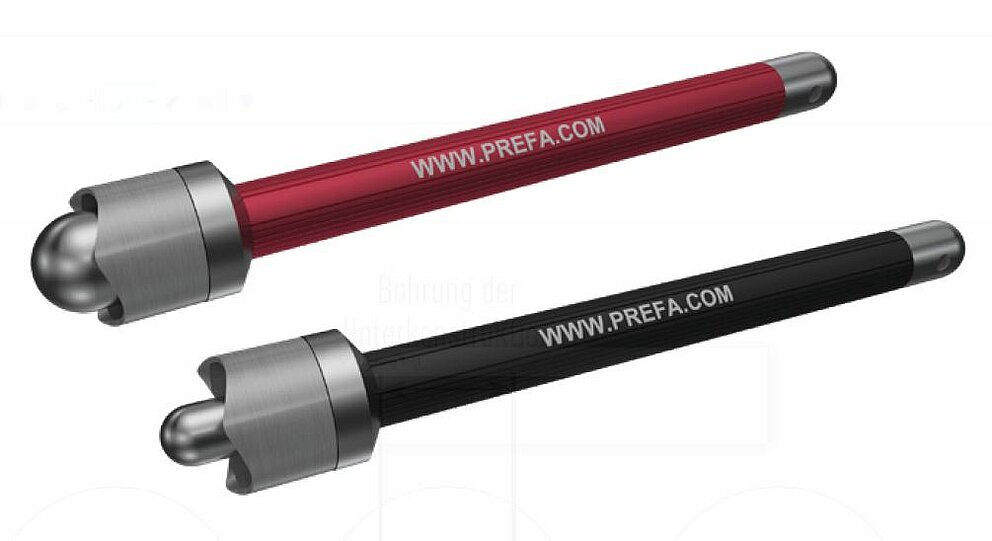

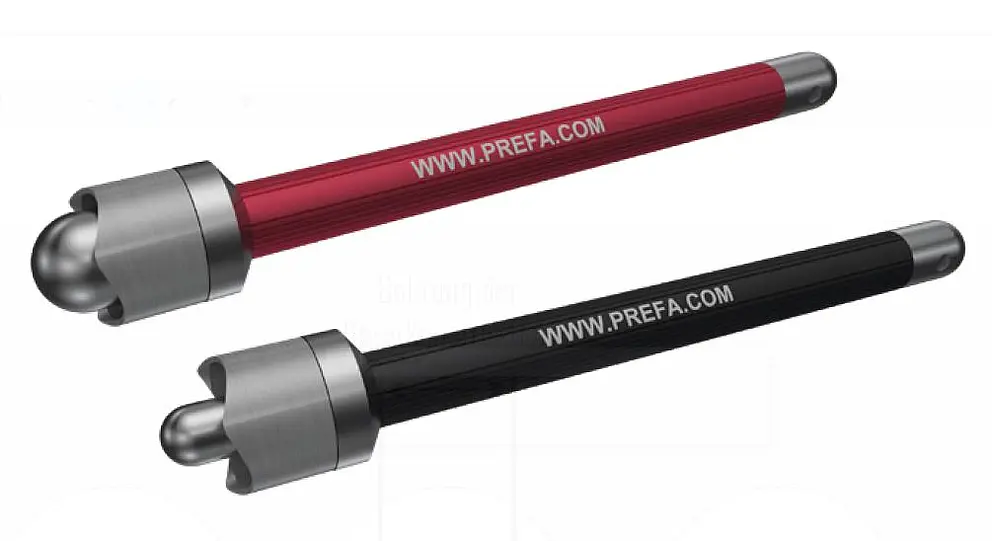

A PREFA fóliavágóval (⌀ 5,1 mm és ⌀ 9,5 mm) finoman vágja be a védőfóliát a furat körül, hogy a szerelés befejezése után a védőfólia gond nélkül lehúzható legyen. Ellenkező esetben előfordulhat, hogy a fólia a lemez és a szegecsfej alsó oldala közé szorul, ami megnehezíti a lehúzást.
Megjegyzés

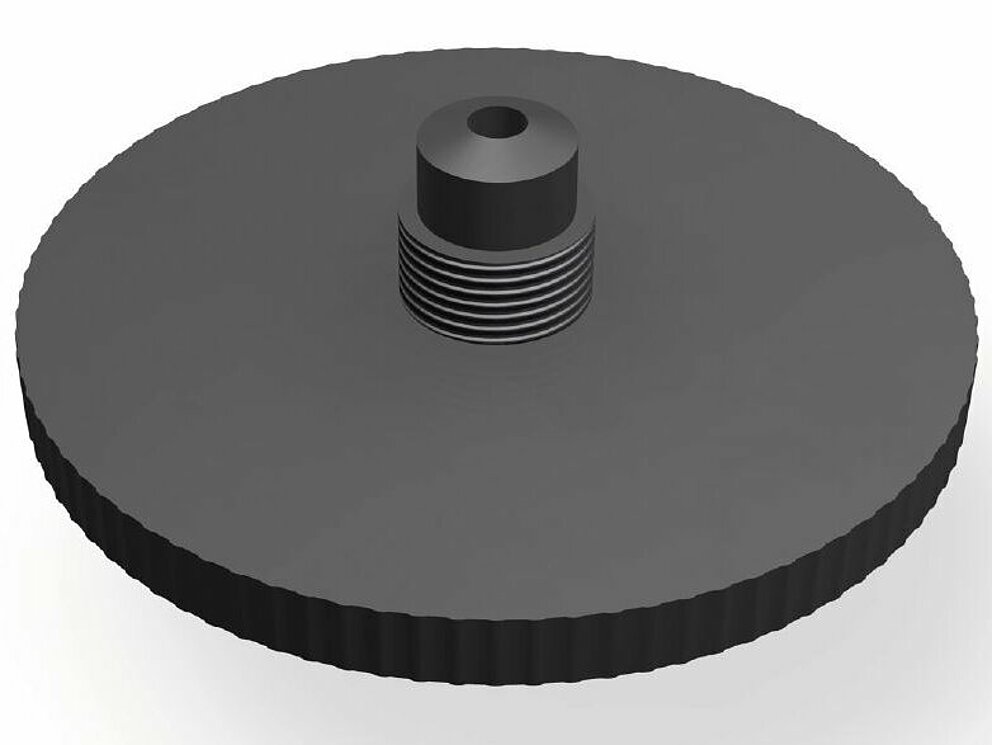

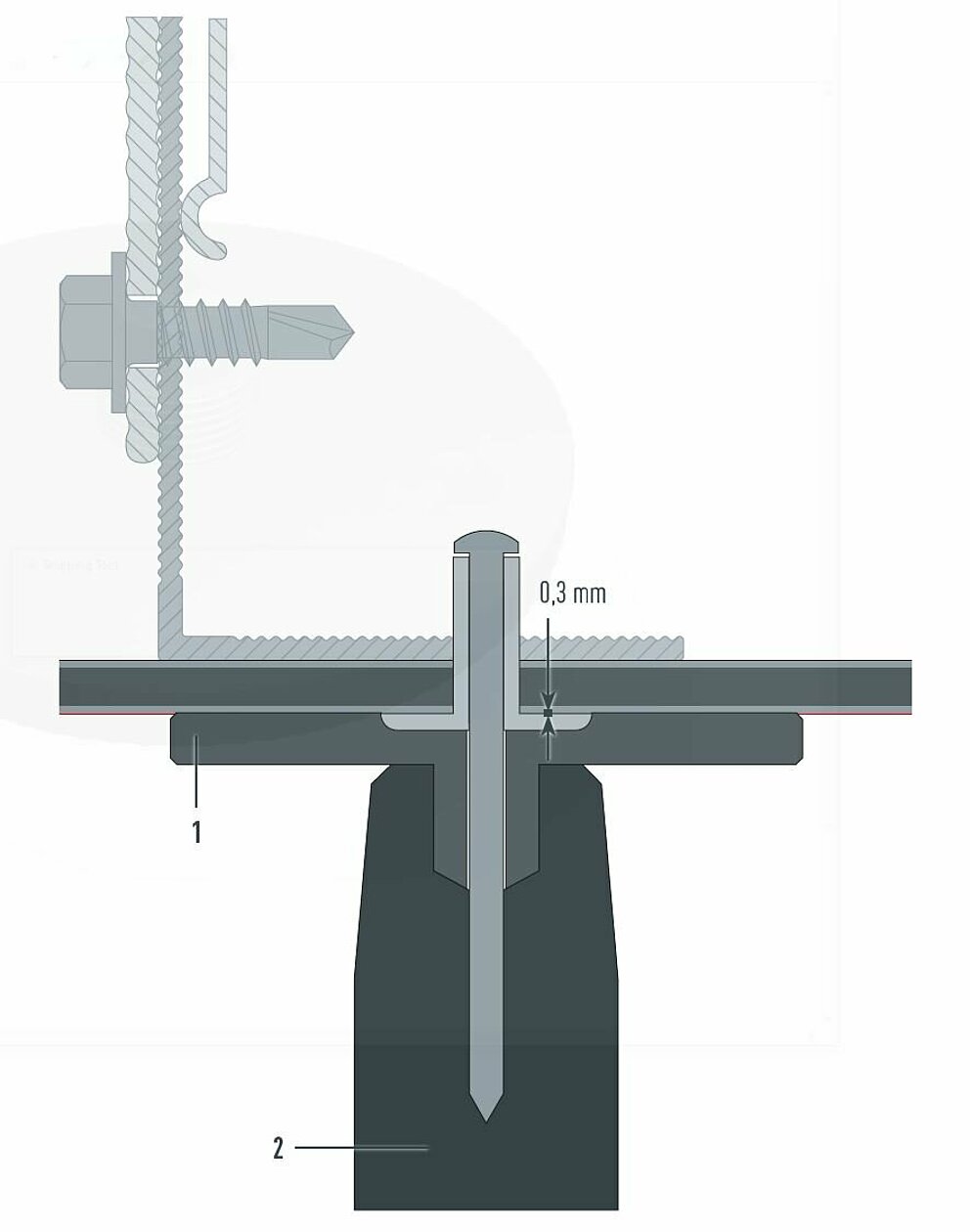

Szegecseléskor – függetlenül attól, hogy fix- vagy csúszópont – mindig a megfelelő szegecselő talpat használja, hogy megelőzze a felület deformációját, és biztosítsa a lemez csúszóképességét (anyagtágulás).
A szegecselő talp egy szabványos szegecsfogóra (vagy szegecselő készülékre) M10×1 mm-es menetes csatlakozással csavarozható fel.
1 szegecselő talp |
2 Szegecselő |

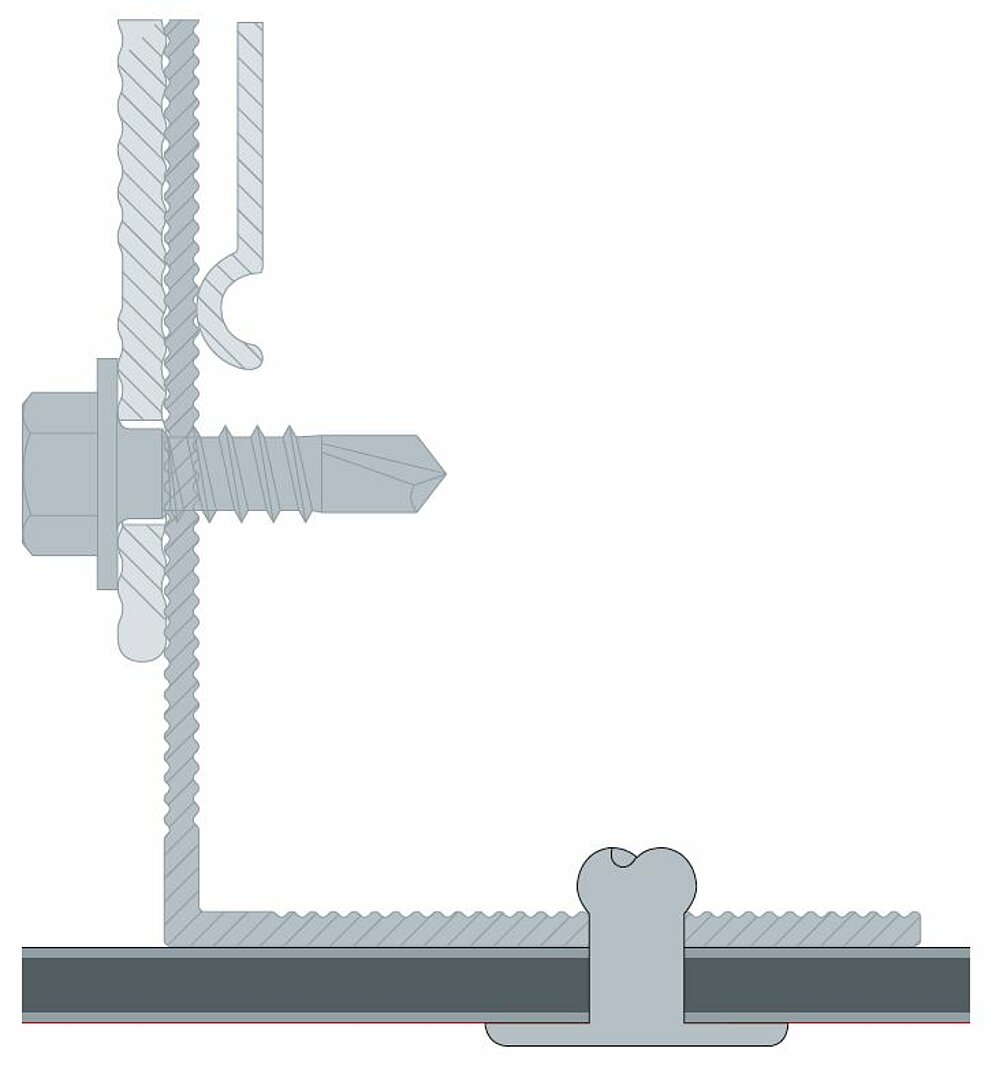

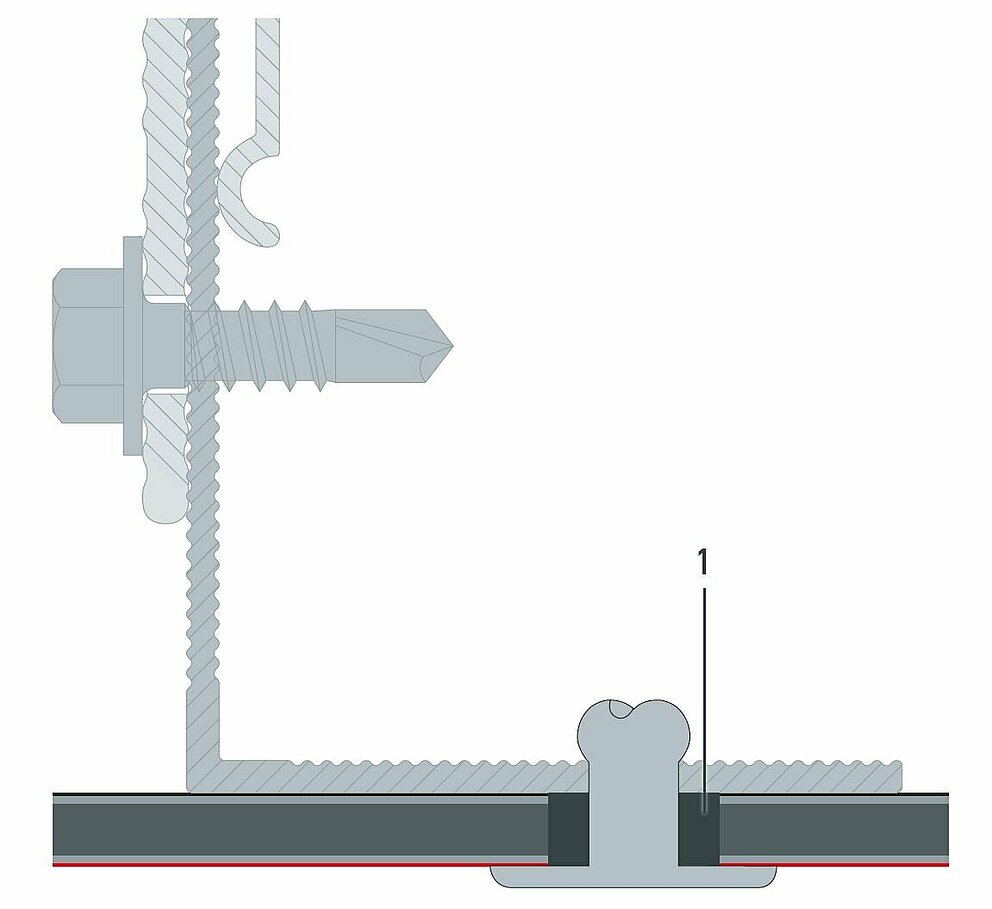

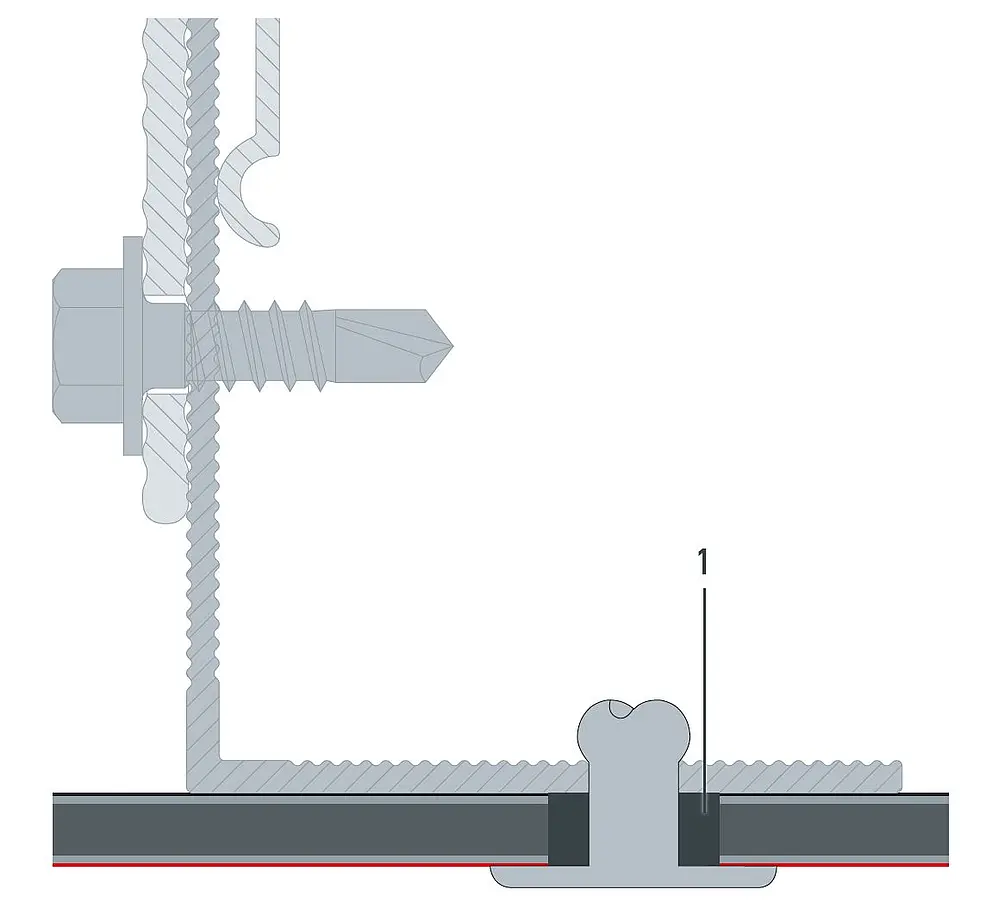

Fixpont
Ebben az esetben a lemez nem mozdítható el, mivel a PREFABOND alumínium kompozit lemez ezen a ponton szilárdan kapcsolódik az alátétszerkezethez.
Ehhez a lapokat ⌀ 5,1 mm-es vagy ⌀ 9,5 mm-es fúróval elő kell fúrni.
Az alátétszerkezetet mindig ⌀ 5,1 mm-es furatmérettel kell előfúrni.
1 Fixponthüvely |

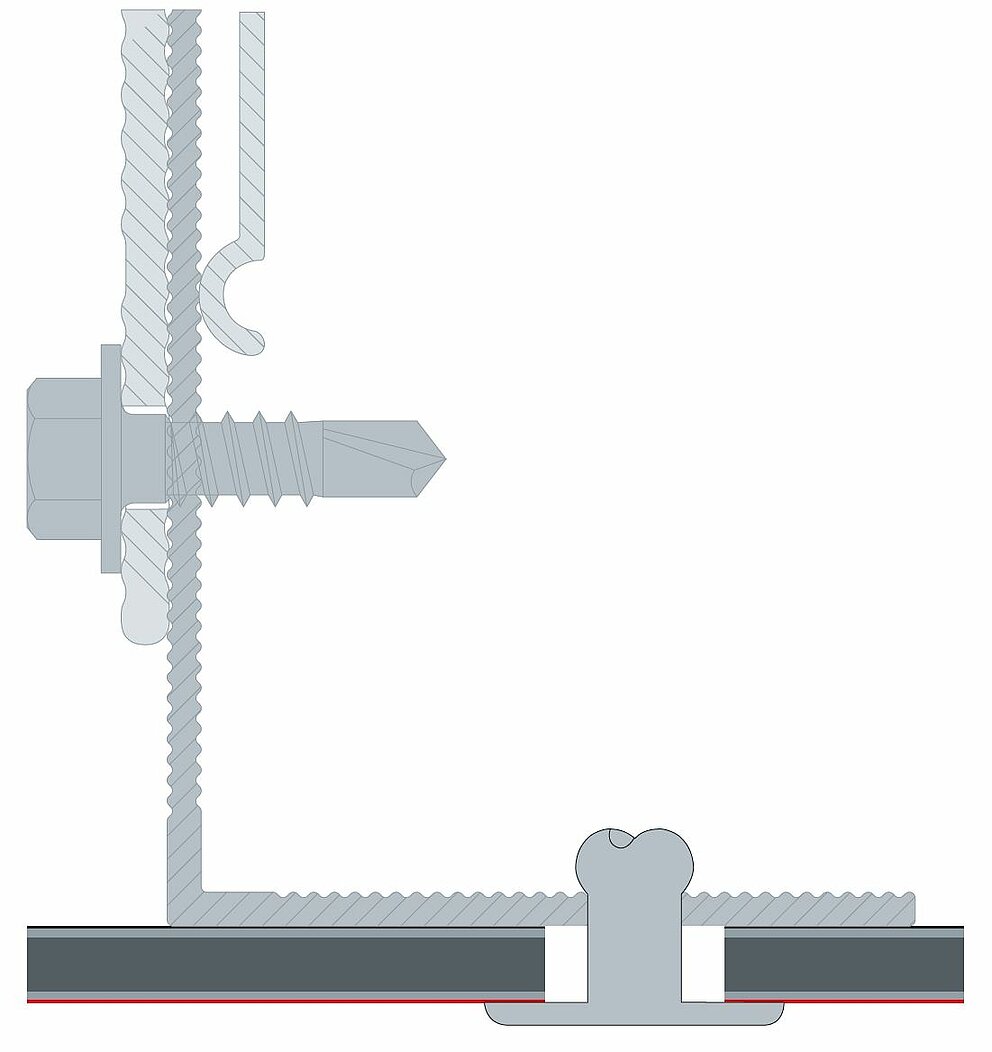

Csúszópont

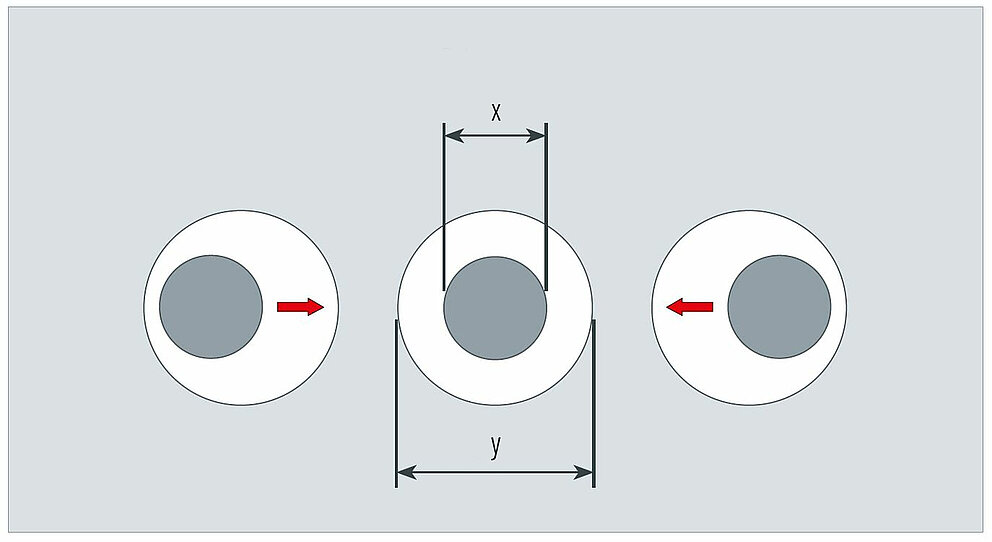

A furat nagyobb, mint a rögzítőelem átmérője. A lemez összes rögzítőfuratát ⌀ 9,5 mm-es fúróval elő kell fúrni. Az alátétszerkezetet mindig ⌀ 5,1 mm-es furatmérettel kell előfúrni. Csak így képes egy csúszópont felvenni a lap hőtágulását.

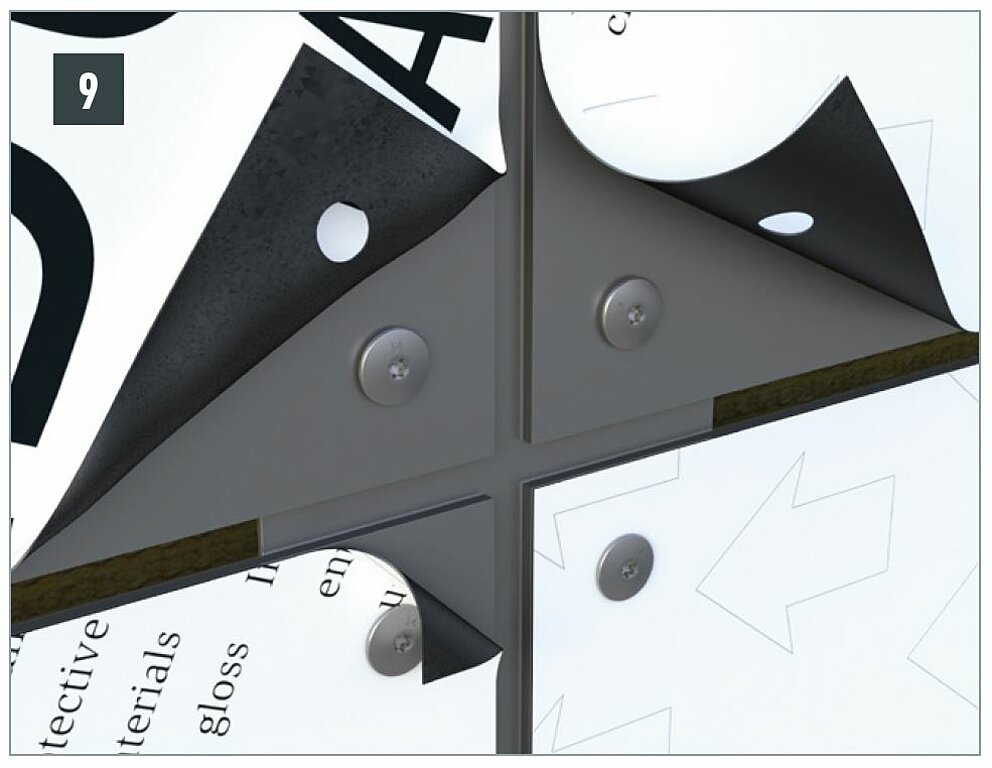

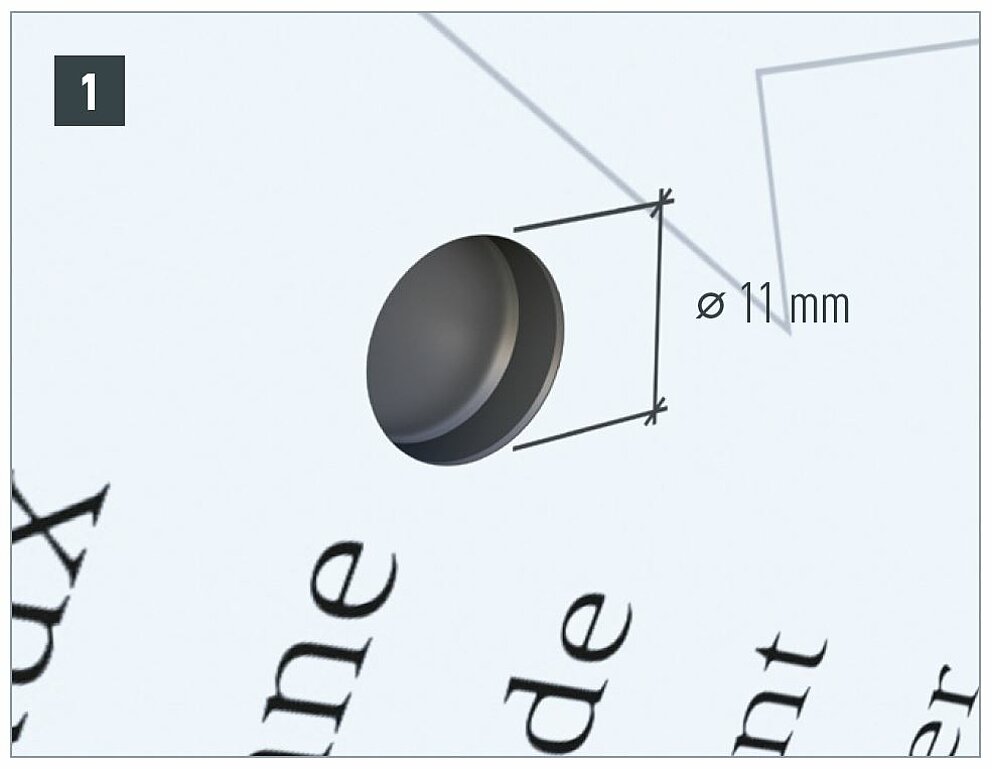

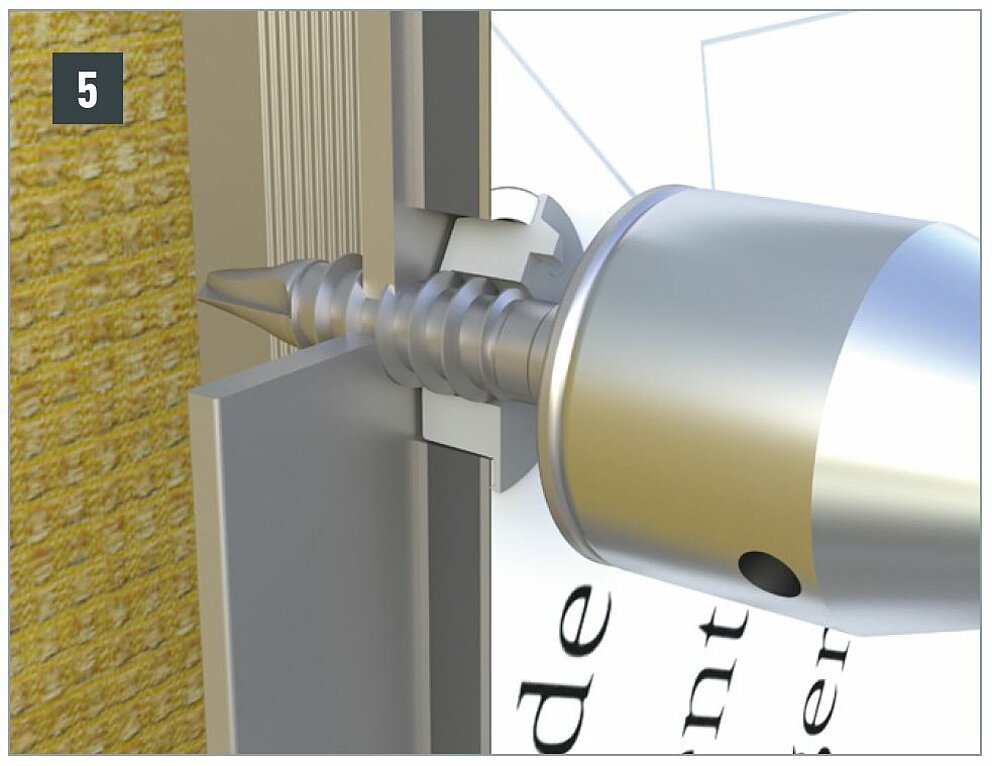

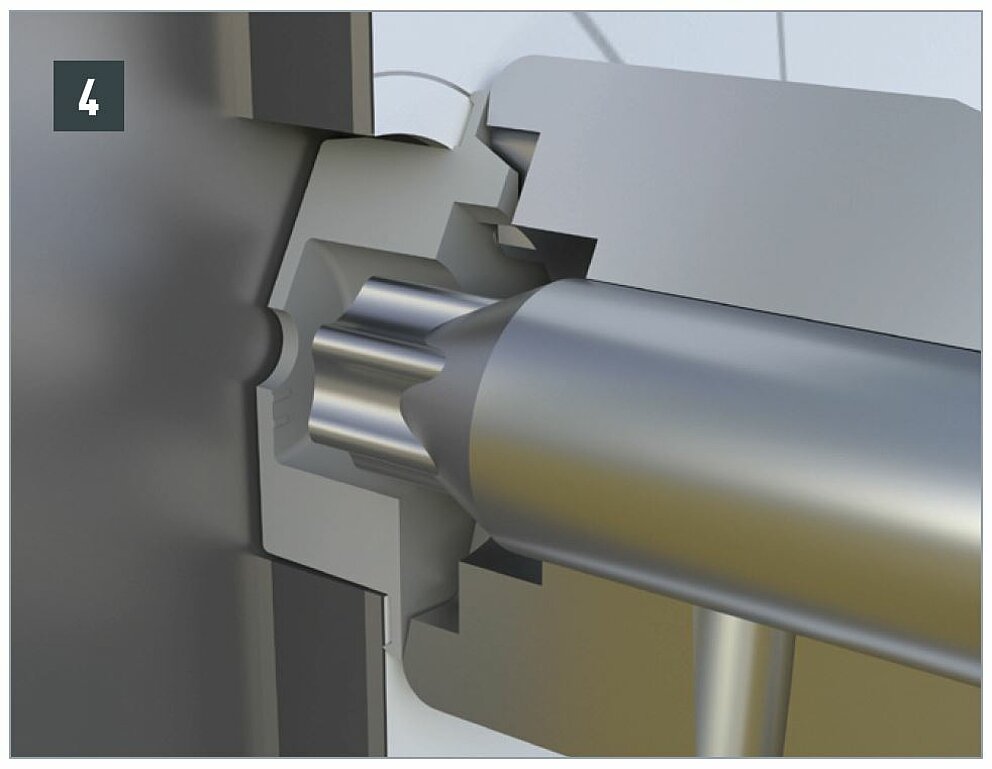

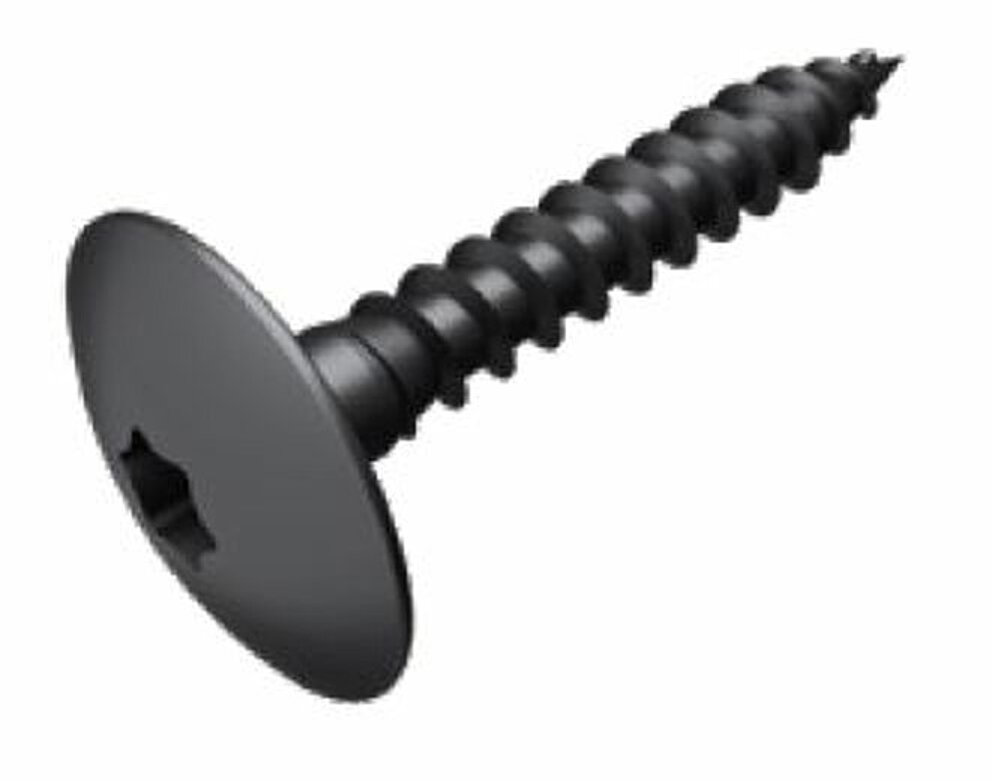

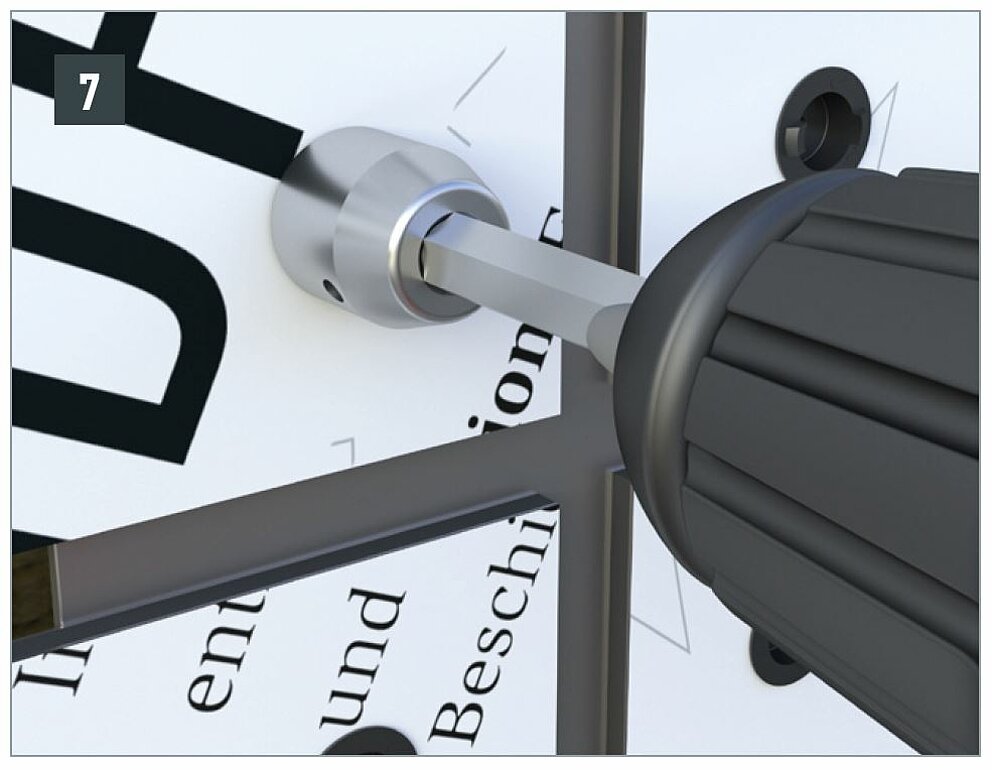

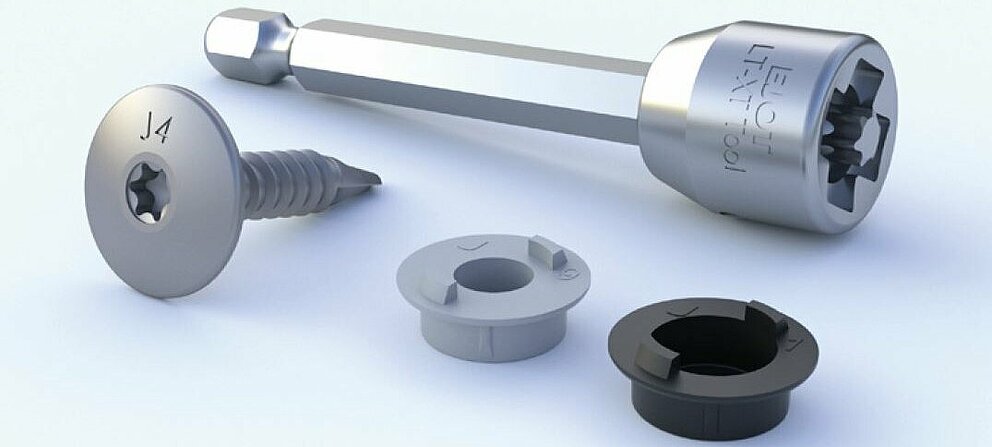

A csavarozott mechanikus rögzítőrendszer egy homlokzati csavarból, egy LT-XT TOOL TX 25 speciális bitből és az ahhoz illeszkedő fix- és csúszóponthüvelyekből áll.

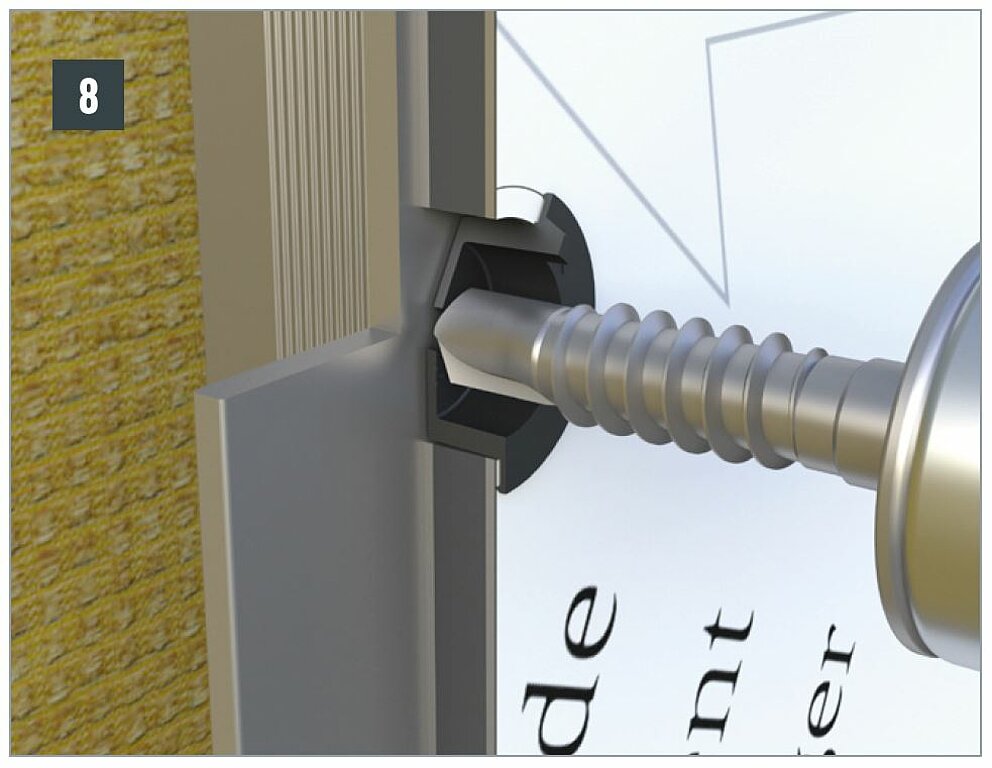

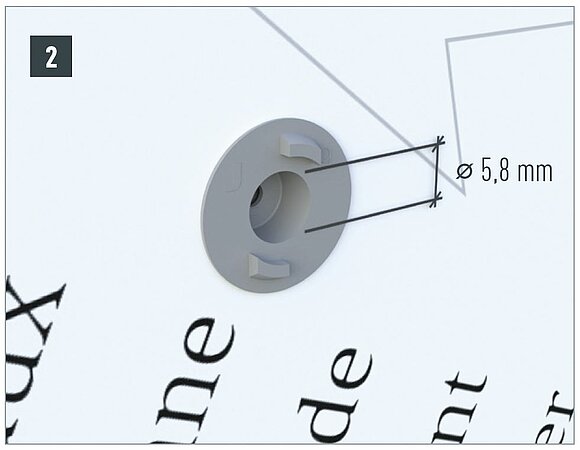

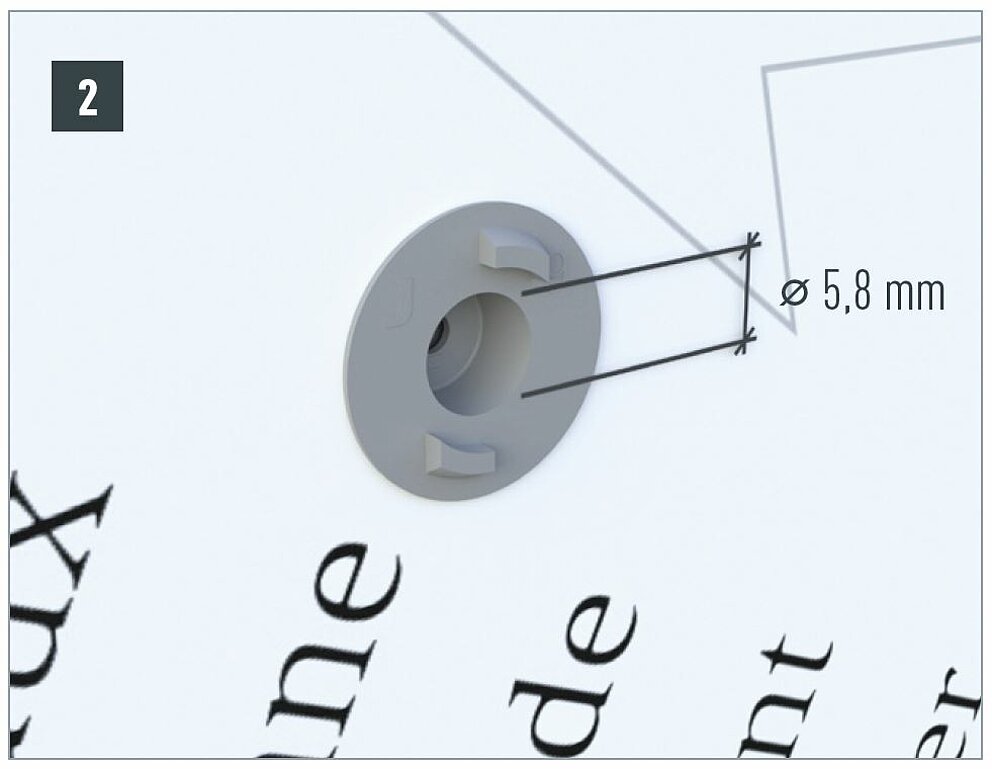

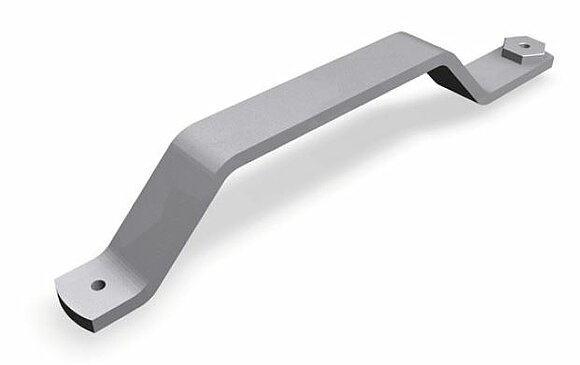

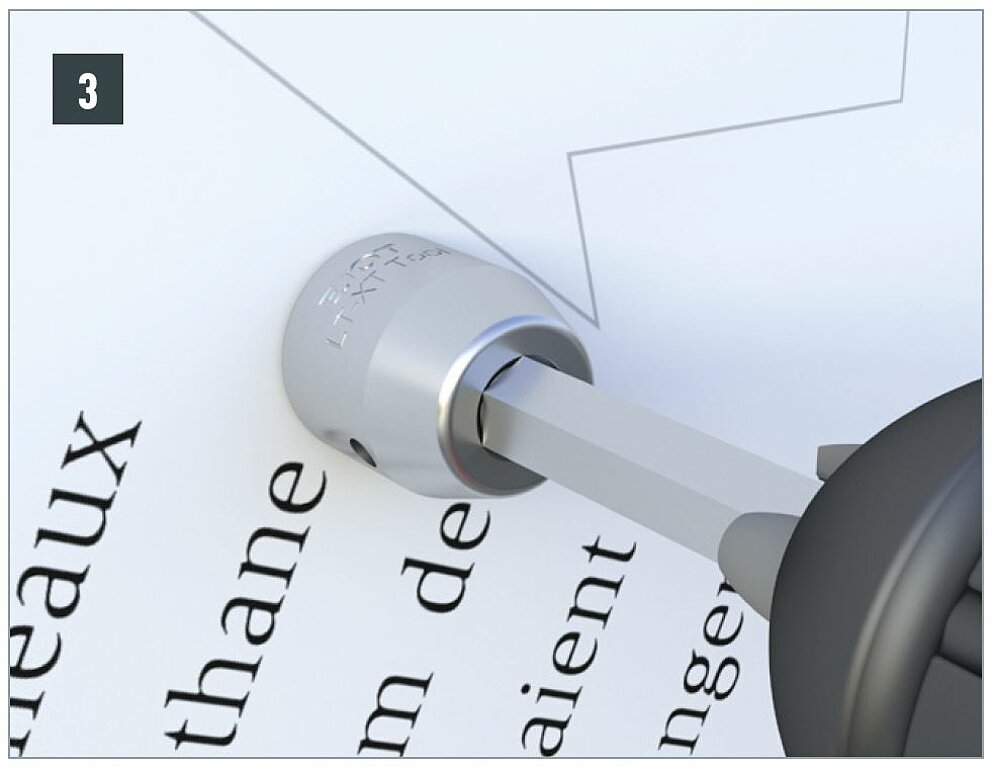

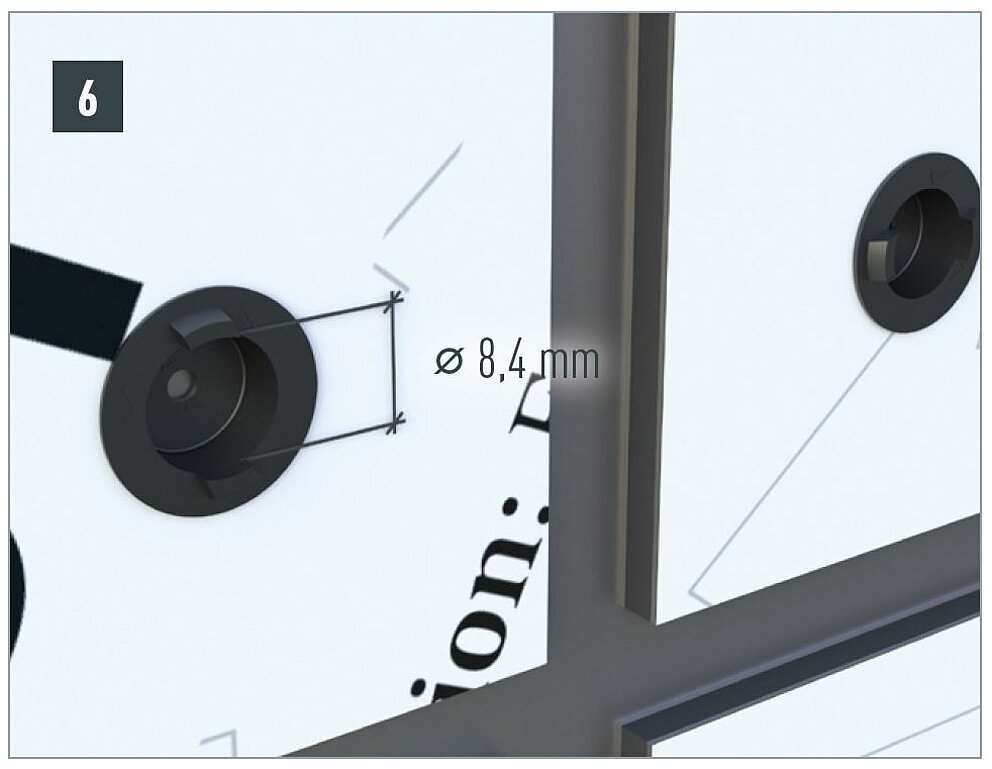

Az alátétszerkezet központos fúrásához kizárólag a rögzítőrendszerhez illeszkedő központosító hüvelyt használja fix- és csúszópontokhoz.
Fixpont
Csúszópont

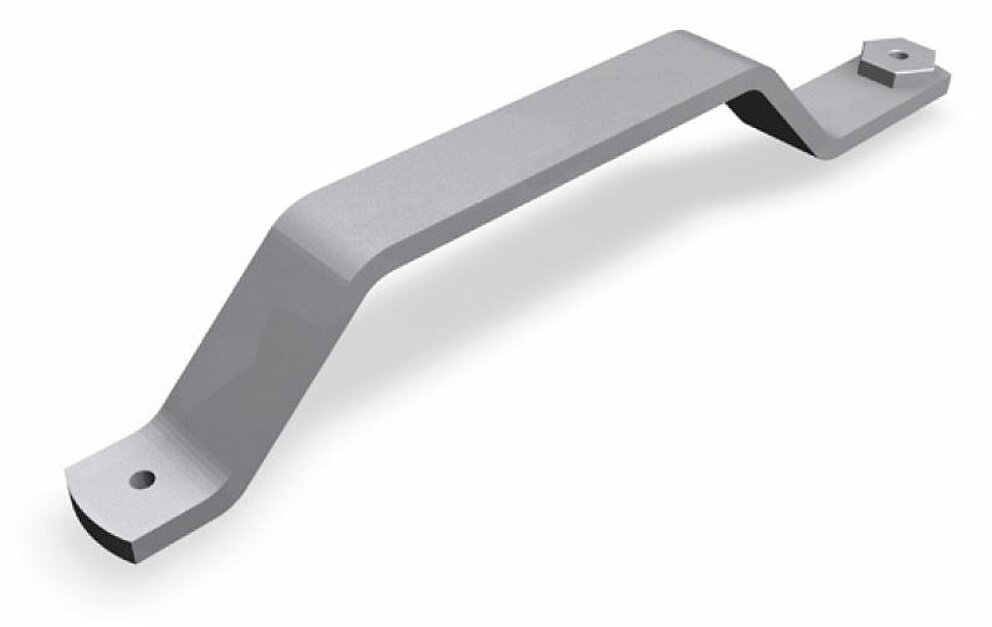

Az alátétszerkezet központos fúrásának eléréséhez kizárólag a megfelelő központosító segédeszközt használja fúráshoz, amely a kompozit lemez furatának középpontját átviszi a fa alátétszerkezetre.

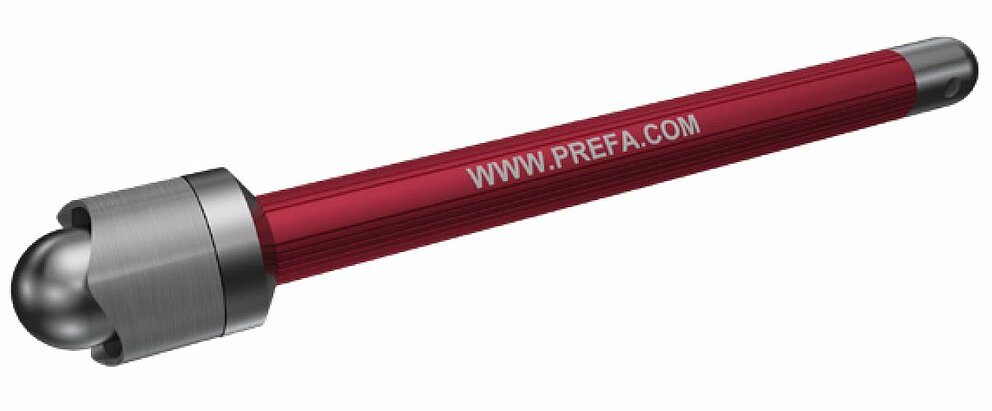

A ⌀ 9,5 mm-es PREFA fóliavágóval finoman vágja be a védőfóliát a furat körül, hogy a szerelés befejezése után a védőfólia gond nélkül lehúzható legyen. Ellenkező esetben előfordulhat, hogy a fólia a lemez és a csavarfej alsó oldala közé szorul, ami megnehezíti a lehúzást.

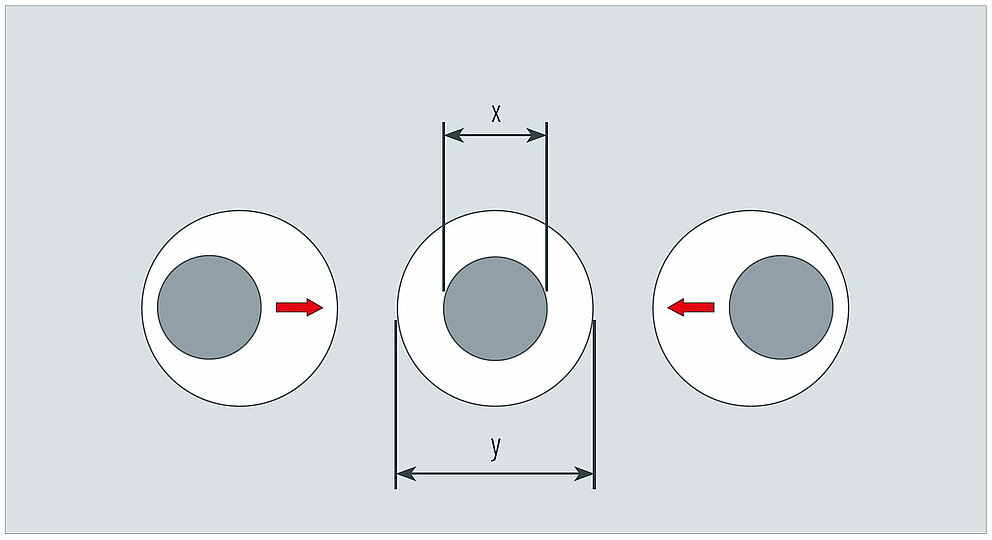

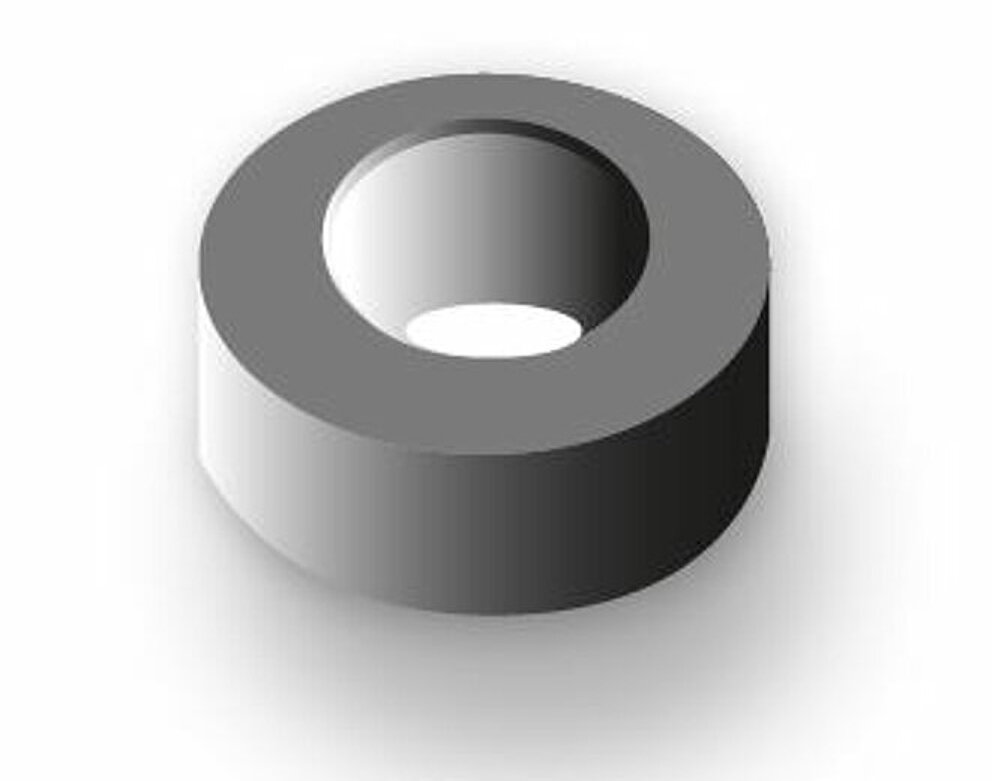

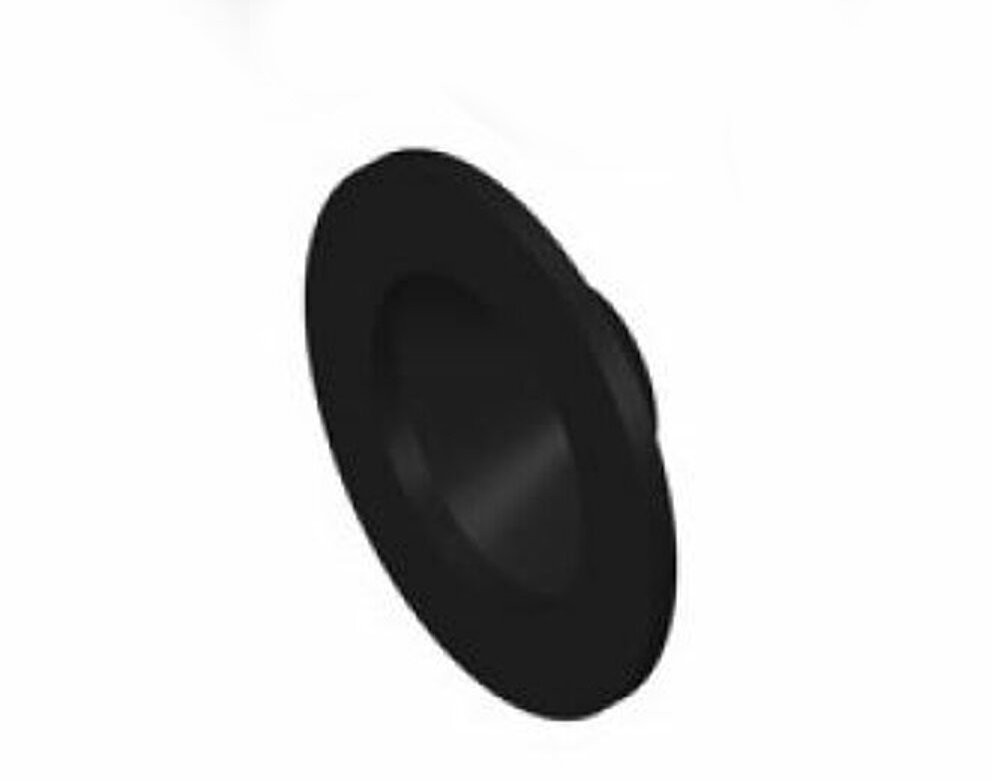

A rögzítési pontok furatmérete mindig ⌀ 9,5 mm, függetlenül attól, hogy az fix- vagy csúszópont. A fa alátétszerkezetet a fa alátétszerkezet fúrásához való központosító segédeszköz segítségével ⌀ 9,5 mm-ről ⌀ 3,3 mm-re kell előfúrni, hogy a csavar merőlegesen és középre igazítva kerüljön bele, valamint a négyszögletes léc kiszakadásának megelőzése érdekében. Ezt követően nyomja be a homlokzati központosító tömítőgyűrűt minden furatba, függetlenül attól, hogy az fix- vagy csúszópont.
Megjegyzés
A fa alátétszerkezetet bejutó víztől való megóvása érdekében fontos, hogy minden függőleges tartósínt EPDM tömítőszalaggal lásson el. Ennek mindkét oldalon legalább 5–10 mm-rel túl kell lógnia a négyszögletes lécen.

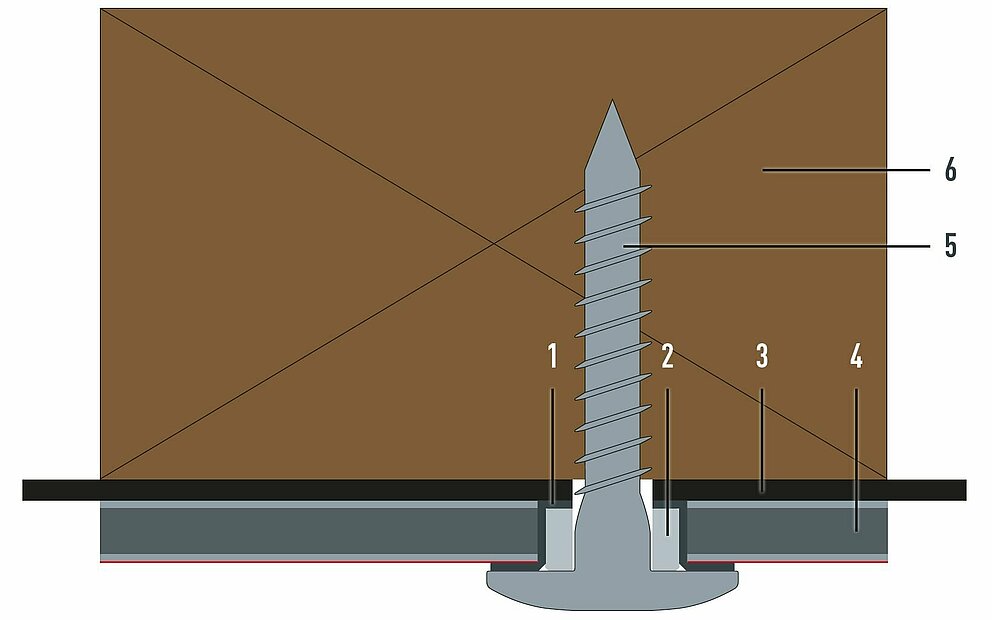

Fixpont

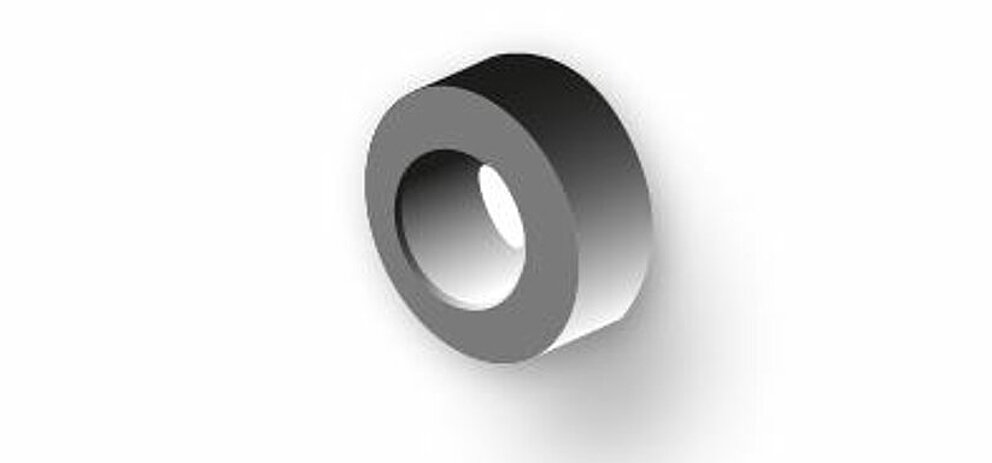

Mivel a PREFABOND alumínium kompozit lemez ezen a ponton szilárdan kapcsolódik a fa alátétszerkezethez, egy fixponttal megakadályozható a lemez elmozdulása. Fixpont kialakításához nyomja a furatba a fixponthüvelyt ⌀ 8,5 mm-ről ⌀ 5,1 mm-re. A következő lépésben a csavar behajtható.
1 homlokzati központosító tömítőgyűrű |
4 PREFABOND |
Megjegyzés
Húzza meg a csavart mérsékelt nyomatékkal úgy, hogy a csavar kellően a helyén tartsa a lemezt, ugyanakkor ne nyomja ki a csavarfej alól a homlokzati központosító tömítőgyűrűt.

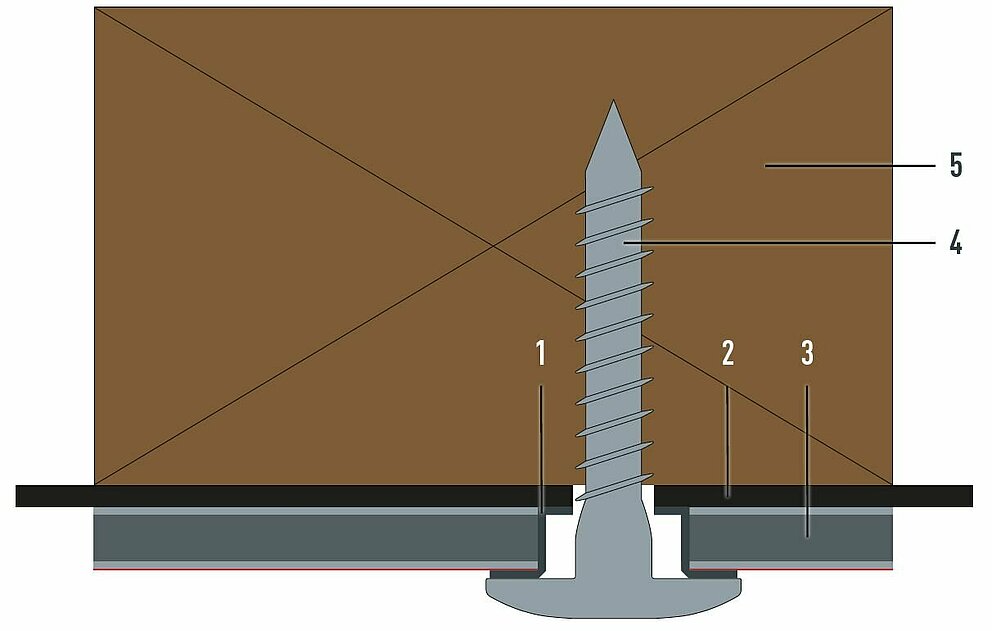

Csúszópont
A fa alátétszerkezet lévő mechanikus rögzítés esetén a csúszópont kialakítása megegyezik a fixpontéval. Az egyetlen különbség abban áll, hogy nem kerül hüvely a homlokzati központosító tömítőgyűrűbe.
1 homlokzati központosító tömítőgyűrű |
4 homlokzatburkolati csavar |

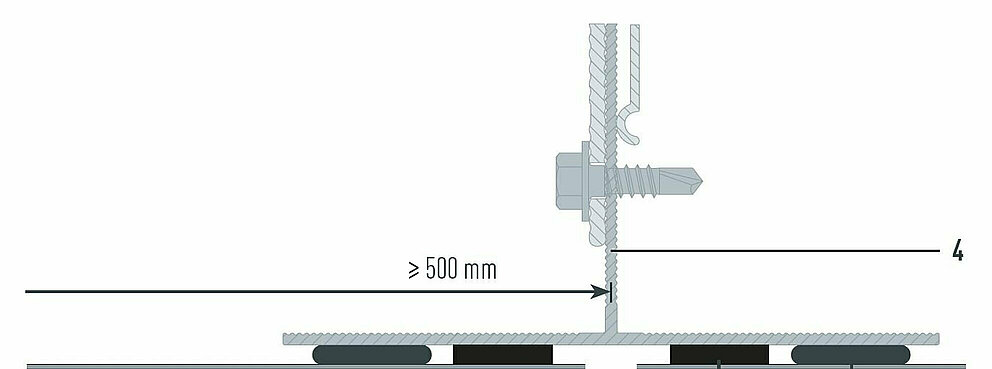

1 Ragasztó (ragasztócsík) |
3 PREFABOND |
Az alátétszerkezetnél a következő pontokat kell figyelembe venni:
A ragasztórendszernél a következő pontokat kell figyelembe venni:
A PREFABOND alumínium kompozit lemez esetén a következő pontokat kell figyelembe venni:

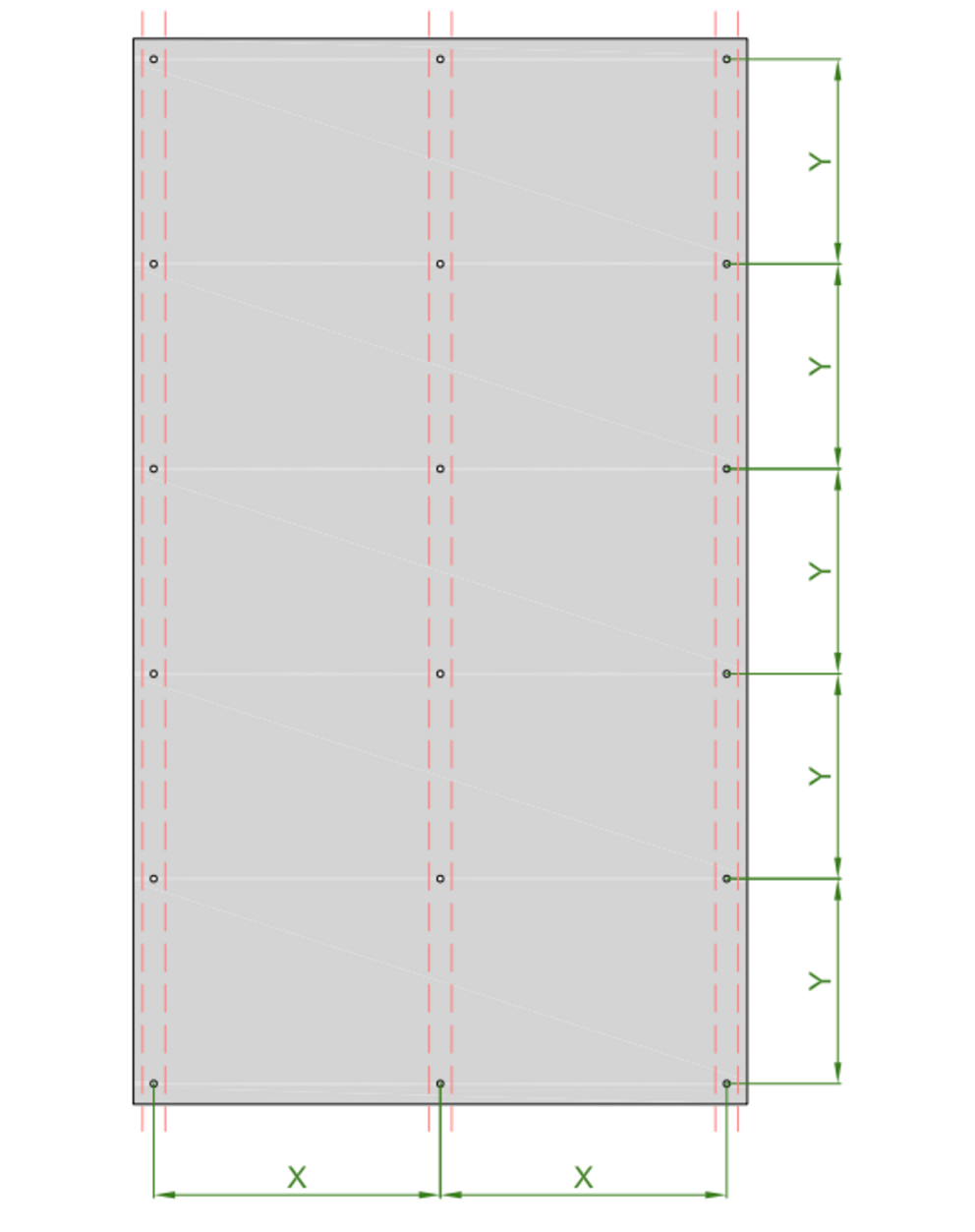

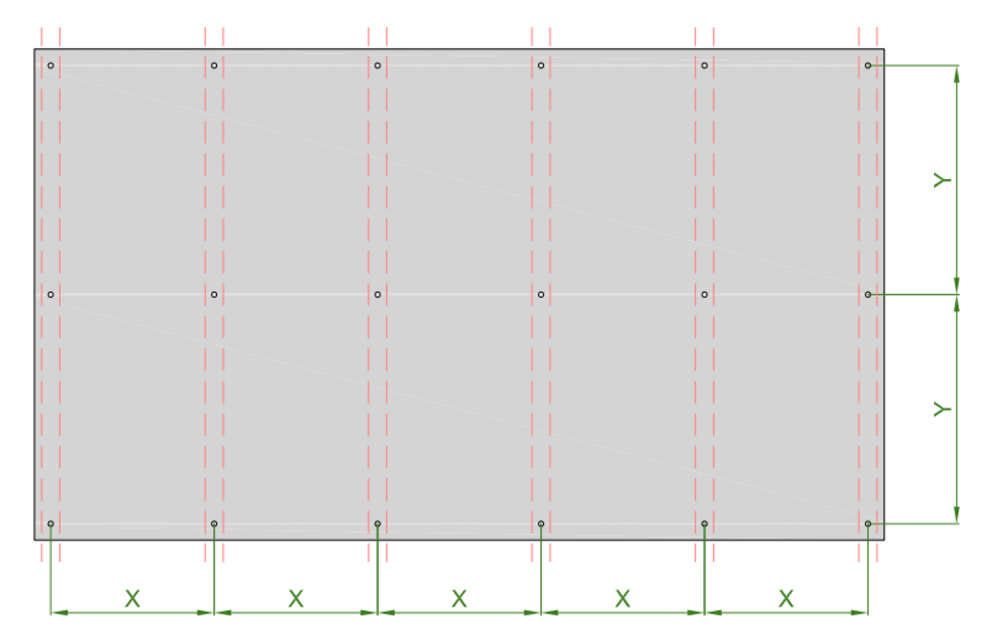

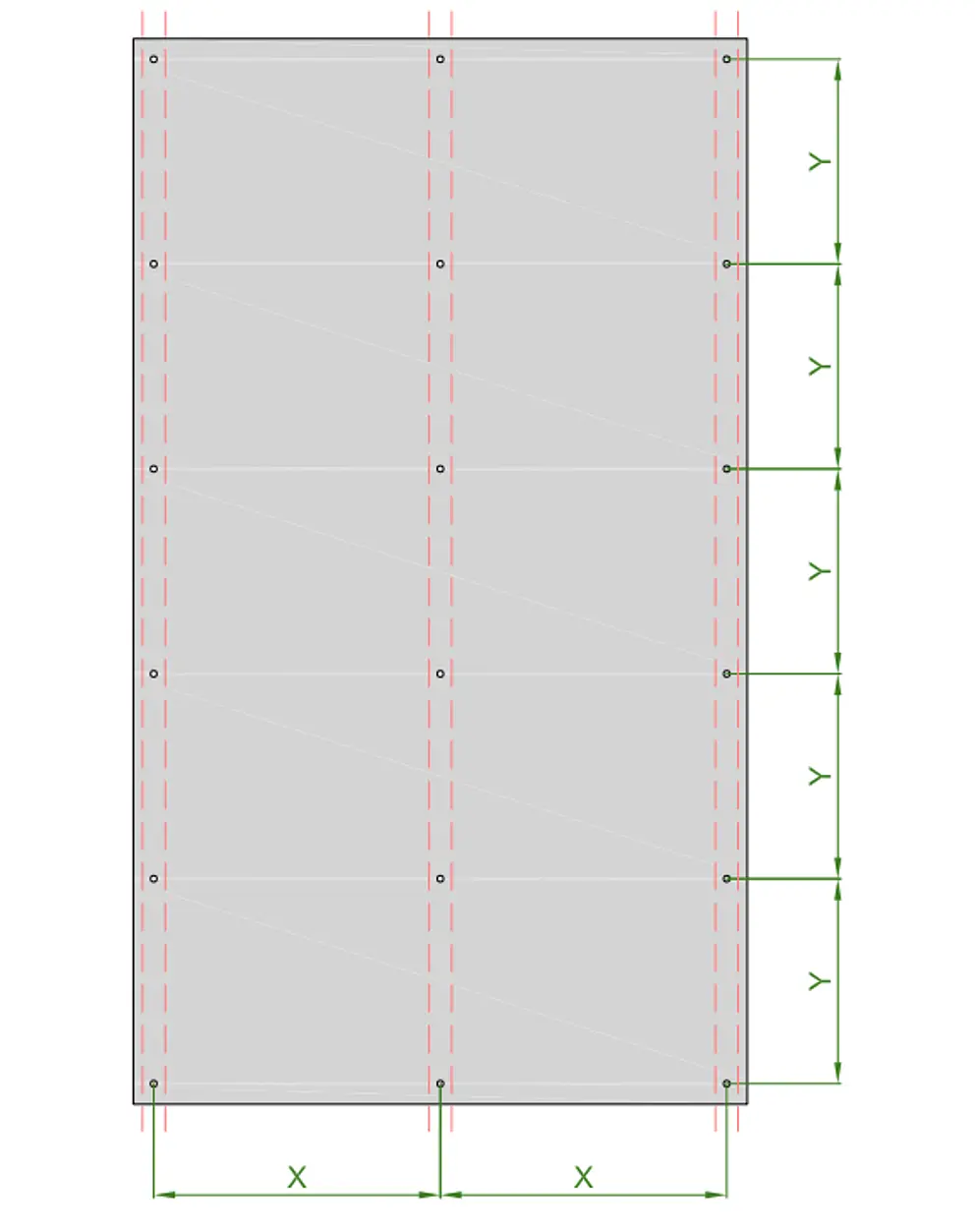

A függőleges tartósínek vízszintes távolságai [X] a statikai követelményekből adódnak. Az egyedi, objektumra szabott tervezés elengedhetetlen!
Y… (a tartósín mentén) = max. 500 mm
X… tartósínek tengelytávolsága (mechanikus rögzítés) = max. 800 mm
X… tartósínek tengelytávolsága (ragasztott rögzítés) = a ragasztógyártó előírásai szerint
A PREFA azt javasolja, hogy a mechanikus rögzítésnél az alátétszerkezet távolságai ne legyenek 800 mm-nél nagyobbak. Ragasztott rögzítés esetén az alátétszerkezet távolságait a ragasztó gyártójának előírásai szerint be kell tartani. Ellenkező esetben a színtől, a fényességtől és a fény beesési szögétől függően optikai hullámosság jelentkezhet.
A PREFABOND alumínium kompozitlemezek ereszalján mechanikusan rögzíthetők és ragaszthatók is. Nem ajánlott a rögzítősínek távolságánál az 500 × 500 mm-es rácsot túllépni.
Megjegyzés
Túl nagyra választott távolság esetén színtől, fényességtől és fénybeeséstől függően a lemez púposodása, görbülete jelentkezhet.
