Megjegyzés
A következő táblázatok az eltérő nemzeti szabályozás miatt Németországra és Svájcra nem vonatkoznak. További információért kérjük, forduljon az adott ország terméktechnikai irodájának munkatársaihoz!
A rögzítés fix és csúszóhafterekkel a statikai követelmények szerint történik. Nemzeti szabványok és szakmai szabályok ettől eltérő előírásokat tartalmazhatnak, és ezeket figyelembe kell venni. Az alábbi táblázatokban a minimálisan szükséges hafterdarabszám [db/m²] megadása található a területi kategória, az épületmagasság és az alapszélsebesség függvényében.
Megjegyzés

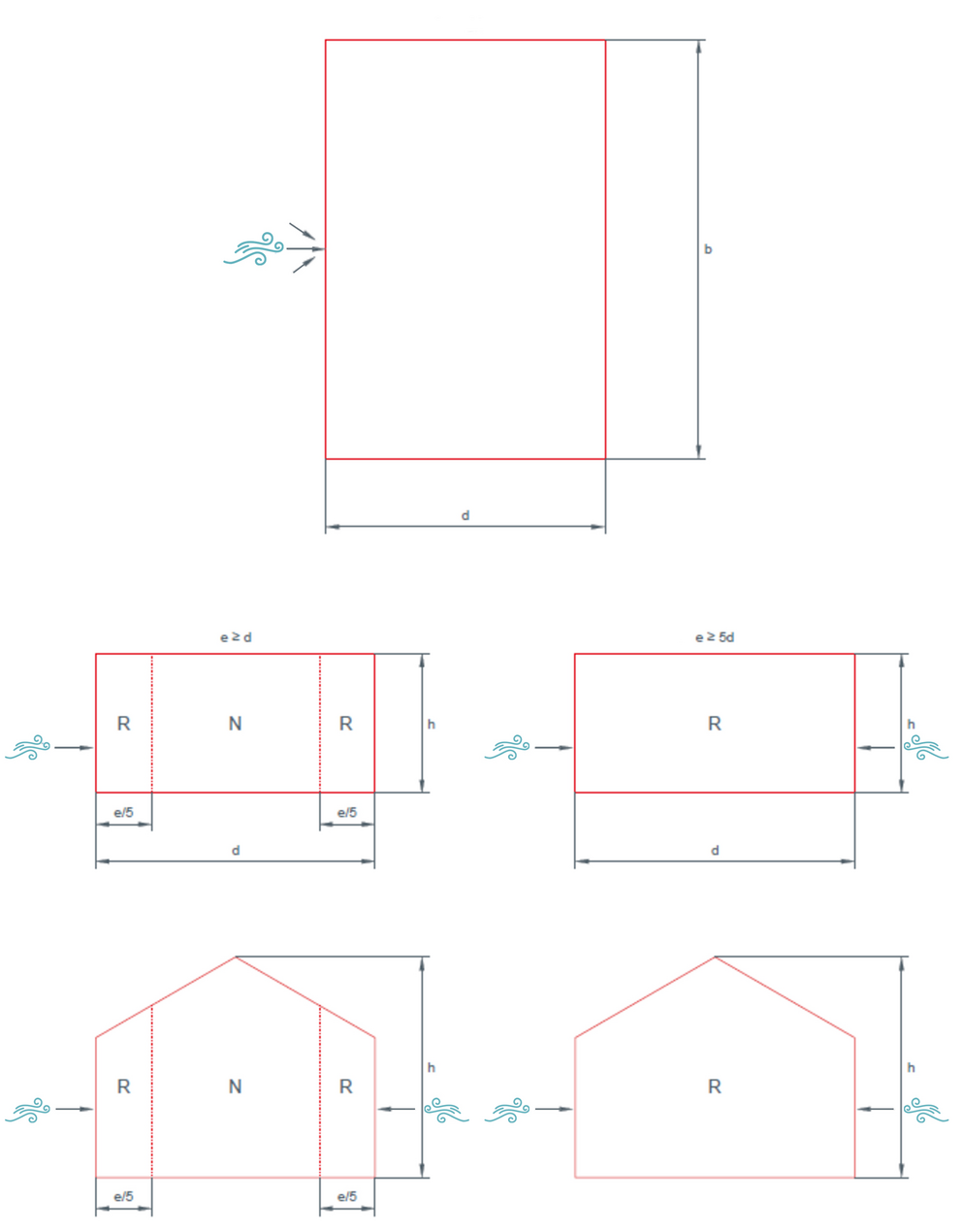

e = b vagy 2*h (a kisebb értéket kell figyelembe venni) – a távolság az alapterületre vonatkozik
b = a szélirányra merőleges méret
h = legnagyobb épületmagasság
II. területi kategória
Alapszélsebesség-nyomás [kN/m²] |
Alapszélsebesség [m/sec] |
Épületmagasság < 15 [m] |
Épületmagasság 15–30 [m] |
Épületmagasság 30–50 [m] |
N | P [db/m²] |
N | P [db/m²] |
N | P [db/m²] |
||
≤ 0,32 |
≤ 22,5 |
3,1 | 4,0 |
3,7 | 4,7 |
4,1 | 5,3 |
≤ 0,39 |
≤ 25,0 |
3,8 | 4,8 |
4,5 | 5,7 |
5,1 | 6,4 |
≤ 0,47 |
≤ 27,5 |
4,6 | 5,8 |
5,4 | 6,9 |
6,1 | 7,8 |
≤ 0,56 |
≤ 30,0 |
5,4 | 6,9 |
6,4 | 8,2 |
7,3 | 9,2 |
III. területi kategória
Alapszélsebesség-nyomás [kN/m²] |
Alapszélsebesség [m/sec] |
Épületmagasság < 15 [m] |
Épületmagasság 15–30 [m] |
Épületmagasság 30–50 [m] |
N | P [db/m²] |
N | P [db/m²] |
N | P [db/m²] |
||
≤ 0,32 |
≤ 22,5 |
2,6 | 3,4 |
3,2 | 4,1 |
3,7 | 4,8 |
≤ 0,39 |
≤ 25,0 |
3,2 | 4,1 |
3,9 | 5,0 |
4,6 | 5,8 |
≤ 0,47 |
≤ 27,5 |
3,9 | 4,9 |
4,7 | 6,0 |
5,5 | 7,0 |
≤ 0,56 |
≤ 30,0 |
4,6 | 5,9 |
5,7 | 7,2 |
6,6 | 8,3 |
IV. területi kategória
Alapszélsebesség-nyomás [kN/m²] |
Alapszélsebesség [m/sec] |
Épületmagasság < 15 [m] |
Épületmagasság 15–30 [m] |
Épületmagasság 30–50 [m] |
N | P [db/m²] |
N | P [db/m²] |
N | P [db/m²] |
||
≤ 0,32 |
≤ 22,5 |
1,9 | 2,4 |
2,4 | 3,1 |
3,0 | 3,8 |
≤ 0,39 |
≤ 25,0 |
2,3 | 2,9 |
3,0 | 3,8 |
3,6 | 4,6 |
≤ 0,47 |
≤ 27,5 |
2,8 | 3,5 |
3,6 | 4,6 |
4,4 | 5,6 |
≤ 0,56 |
≤ 30,0 |
3,3 | 4,2 |
4,3 | 5,4 |
5,2 | 6,6 |
A hafterek megadott minimális darabszámai 1,35 részleges biztonsági tényezőre vonatkoznak, és elméletileg meghatározott értékeknek tekintendők. R = Randbereich/peremterület (külső nyomási együttható cpe = -1,4), N = Normalbereich/normál terület (külső nyomási együttható = -1,1).
Megjegyzés
A haftertávolság, függetlenül a kiszámított értékektől, a fixhafteres területen nem haladhatja meg a 330 mm-t, a csúszóhafteres területen pedig az 500 mm-t. A korcokra rögzített berendezések (PV-alátétszerkezet) környezetében a haftertávolság nem haladhatja meg a 330 mm-t!
A haftertávolság kiszámítása a sarniszélesség, valamint a szükséges hafterszám/m² alapján történik.
100 : (Sarniszélesség [m] * hafterek száma [db/m²]) = haftertávolság (cm) [max. haftertávolság 50 cm, max. fix haftertávolság 33 cm]
Példa
Peremterület (P) = 100 : (0,43 m × 5,8 db/m²) = 40 cm → 40 és 33 cm-es haftertávolság [max. haftertávolság 50 cm, max. fix haftertávolság 33 cm]
Normál terület (N) = 100 : (0,43 m × 4,6 db/m²) = 50,6 cm → 50 és 33 cm-es haftertávolság [max. haftertávolság 50 cm, max. fix haftertávolság 33 cm]
Csak egy termékkategória tartalma tölthető le. Ha több kategória tartalmára van szüksége, kérjük, minden termékkategóriához külön letöltést hozzon létre.
