Viharkapocs beépítése

A viharkapocs és a Siding elemek közötti távolság a kényszermentes szerelés és az anyagtágulás miatt fontos. Ezért a viharkapocs az egyenletes távolság biztosítása érdekében csak megfelelő szerelési segédeszközzel szerelhető fel.

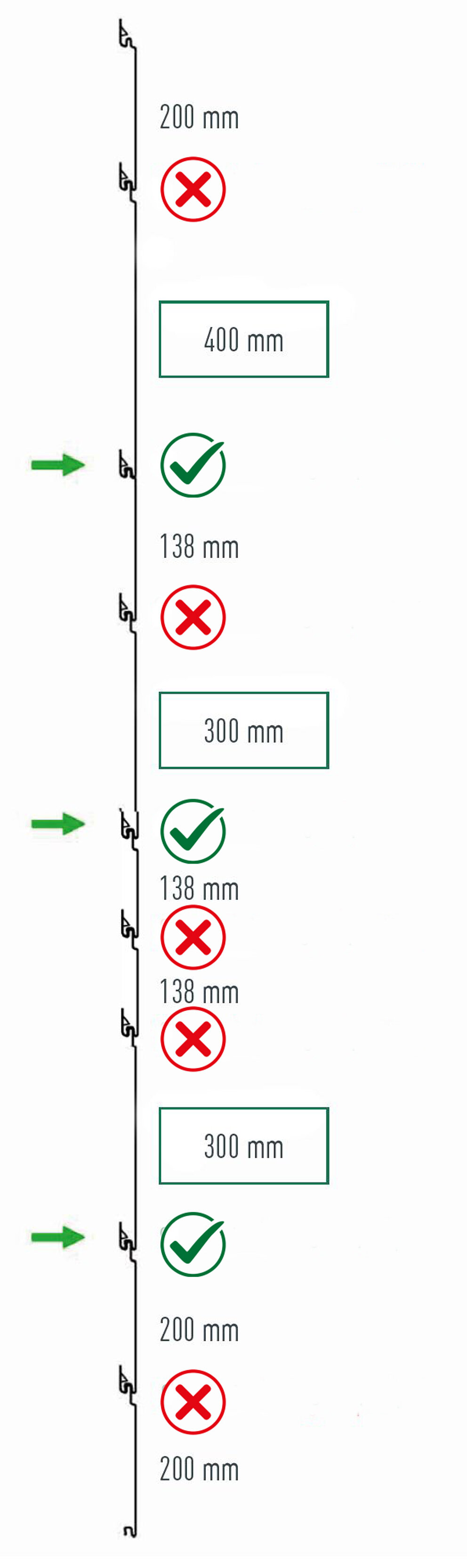

A viharkapcsot minden rögzítési ponton az alábbi anyagvastagság- és fektetési szélesség-kombinációk szerint kell felszerelni (minden Siding elemet legalább két alátétszerkezet-profilhoz kell rögzíteni).

Megjegyzés

Perforált Siding elem esetén a perforáción keresztül látható az alátétszerkezet és a rögzítőléc a viharkapcsokkal együtt.

Beépítési segédeszköz viharkapocshoz 1,0 mm-es anyagvastagság esetén	Beépítési segédeszköz viharkapocshoz 1,2 mm-es anyagvastagság esetén
Viharkapcsok felszereléséhez az alábbi esetekben: Siding.X 300 × 1,0 mm Siding.X 400 × 1,0 mm	Viharkapcsok felszereléséhez az alábbi esetekben: Siding 400 × 1,2 mm Perforált Siding 400 × 1,2 mm

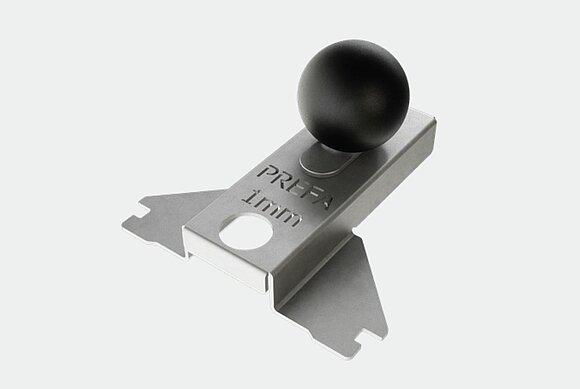

Beépítési segédeszköz viharkapocshoz 1,0 mm-es anyagvastagság esetén

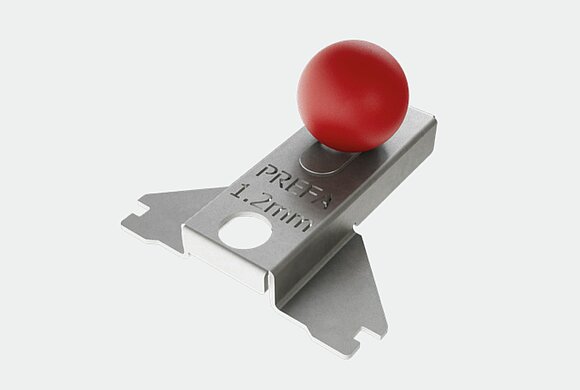

Beépítési segédeszköz viharkapocshoz 1,2 mm-es anyagvastagság esetén

Viharkapcsok felszereléséhez az alábbi esetekben:

Siding.X 300 × 1,0 mm
Siding.X 400 × 1,0 mm

Viharkapcsok felszereléséhez az alábbi esetekben:

Siding 400 × 1,2 mm
Perforált Siding 400 × 1,2 mm

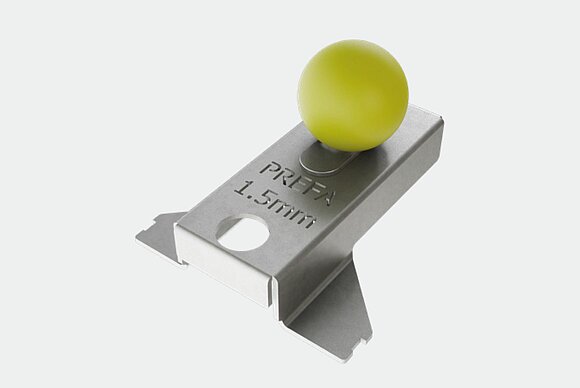

Beépítési segédeszköz viharkapocshoz 1,5 mm-es anyagvastagság esetén
Viharkapcsok felszereléséhez az alábbi esetekben: Siding 500 × 1,5 mm Siding 600 × 1,5 mm

Beépítési segédeszköz viharkapocshoz 1,5 mm-es anyagvastagság esetén

Viharkapcsok felszereléséhez az alábbi esetekben:

Siding 500 × 1,5 mm
Siding 600 × 1,5 mm

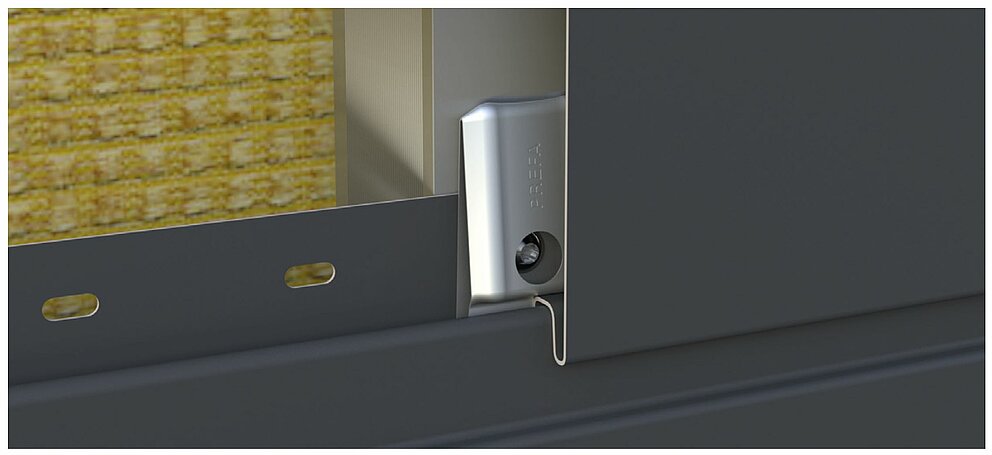

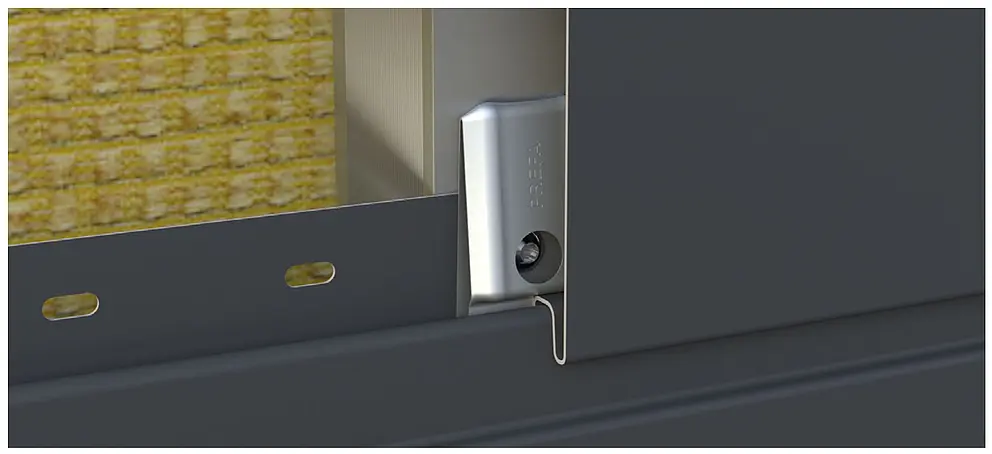

A viharkapcsot a rögzítési sávhoz (féder) kell csavarozni, mert így tartja a felette lévő Siding elemet:

Viharkapocs

Megjegyzés

Ha például a homlokzat 400×1,2 mm-es Siding elemmel indul, akkor a viharkapcsokat az indítóprofilhoz kell rögzíteni.

Viharkapocs Siding.X

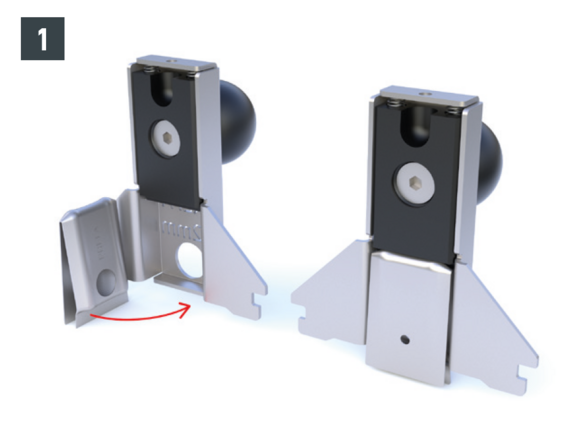

A PREFA viharkapcsot illessze be megfelelően a PREFA beépítési segédeszközbe (1. ábra).

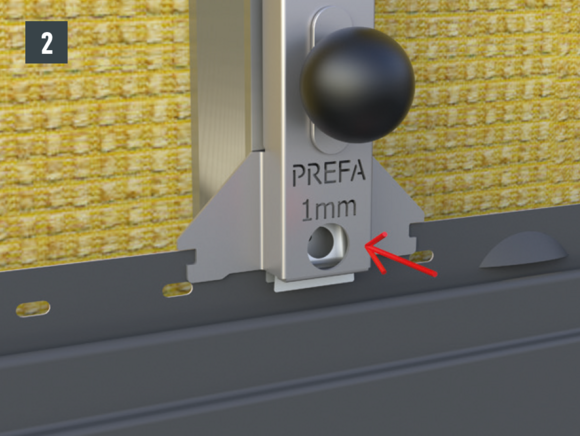

Ezután a PREFA beépítési segédeszközt a behelyezett viharkapoccsal együtt helyezze a rögzítőfülre, és állítsa be oldalirányban. A kapocs hátoldalán lévő lyuknak a Siding elem hosszanti lyukának középen kell elhelyezkednie (2. ábra).

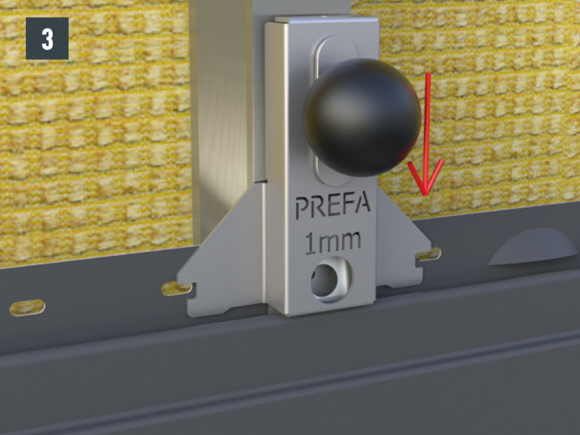

A PREFA beépítési segédeszközt a viharkapcsokkal együtt tolja be a rögzítőfülbe (3. ábra).

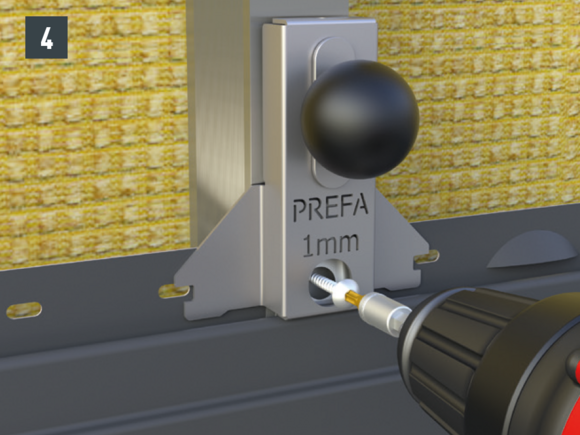

Ezután a viharkapcsot az alátétszerkezethez kell rögzíteni (4. ábra)

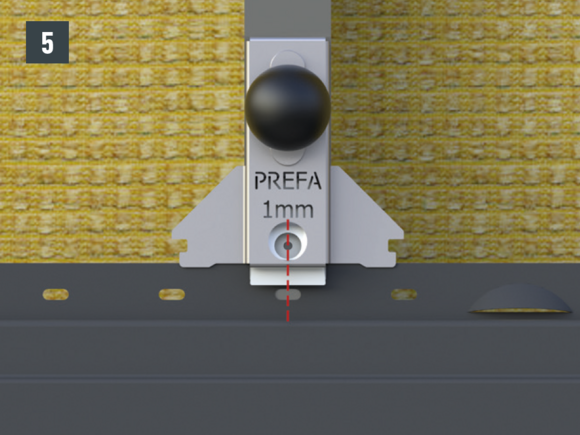

Ügyeljen arra, hogy a beépítési segédeszköz a hosszanti lyuk közepére kerüljön. Az oldalsó szárnyak a szerelési segédeszközön segítséget nyújtanak a hosszanti lyuk közepének megtalálásában (5. ábra).

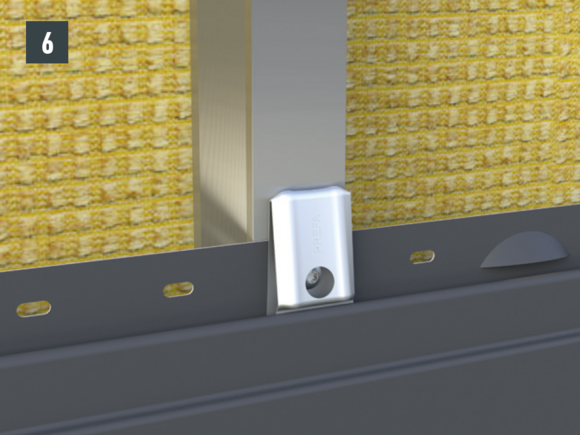

A PREFA beépítési segédeszköz most már eltávolítható a rögzítőfülről. Ez határozza meg a szerelés folytatásához szükséges távolságot (6. ábra).

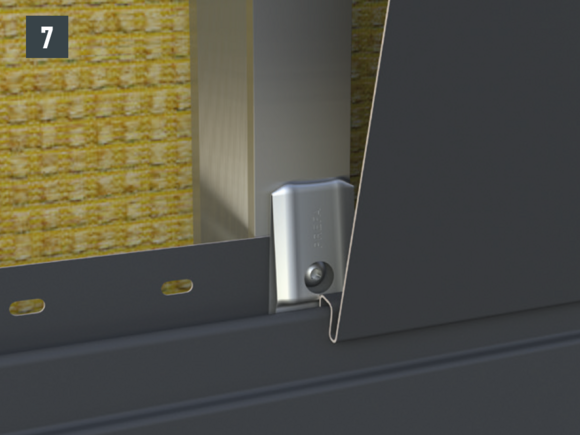

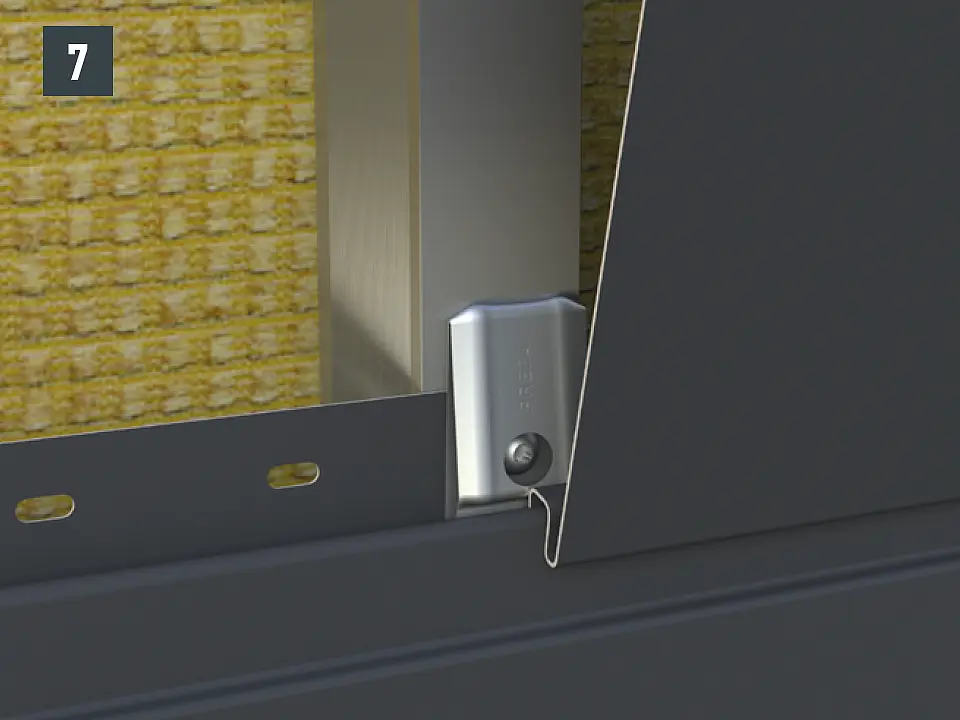

Ezután a alkalmazástechnikai irányelv megfelelően szerelje fel a PREFA Siding elemet, amelyet a viharkapocs tart a helyén (7. ábra).
