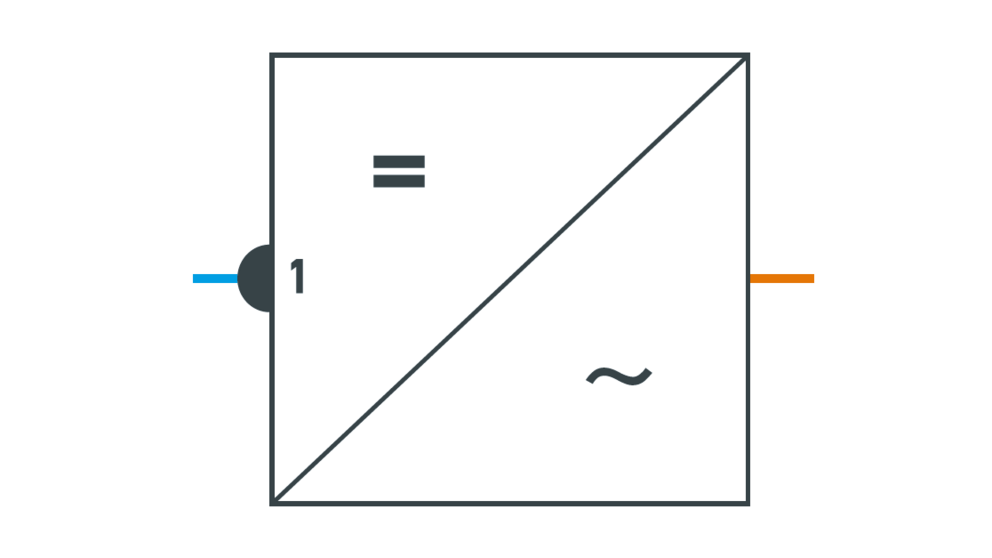

Az inverter fő feladata, hogy a fotovoltaikus modulok egyenáramát a hálózatnak és a fogyasztóknak megfelelő váltóárammá alakítsa át.
Ezen túlmenően a mai inverterek olyan járulékos funkciókat kínálnak, mint a rendszerfelügyelet, tárolócsatlakoztatás, vészhelyzeti áramellátás funkció vagy bekötés Smart Home rendszerbe.

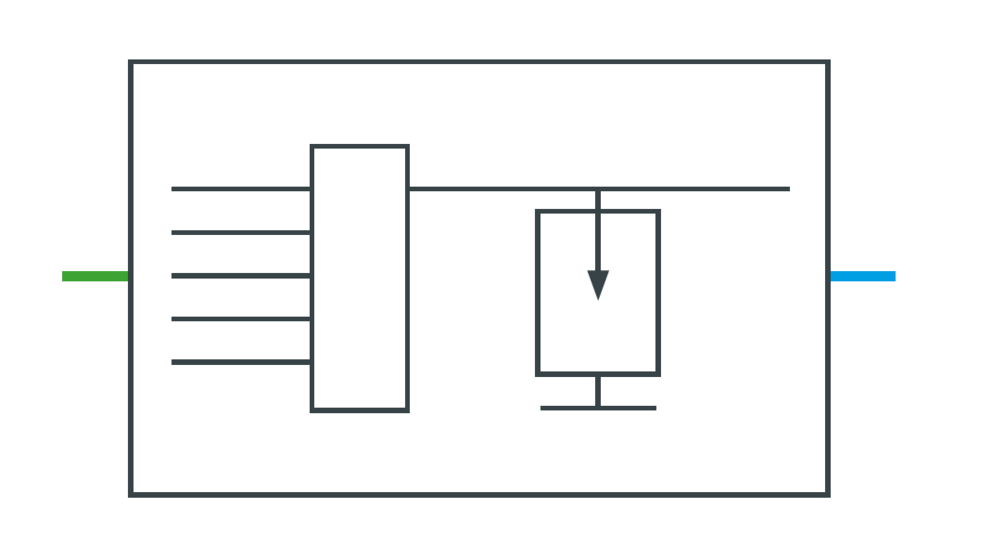

A generátor csatlakozó dobozban (röviden GCSD) futnak össze a napelemes generátor strangjai és alkotják azután az egyenáramú fővezetéket.
A biztonsági elemek, mint a túlfeszültségvédelem és földelőcsatlakozó szintén a GCSD részét képezik.
Ezek egy strang plusz- és mínuszvezetékét vezetik a tető belsejébe, ahol azokat a kivitelező elektromos szaküzem csatlakoztatja a GCSD-re.

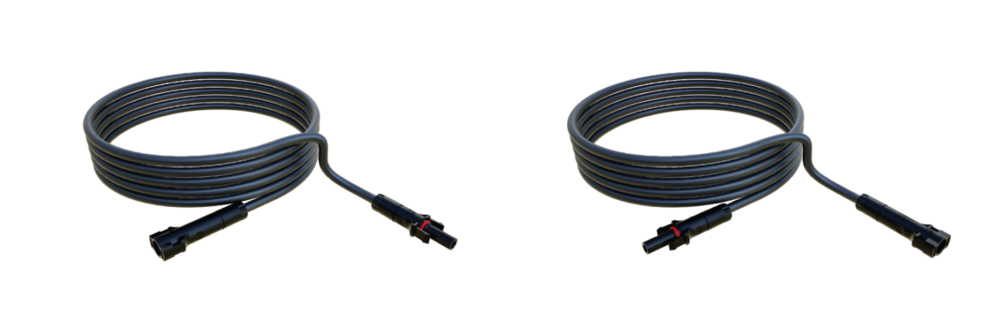

Strangvezetékek a PREFA napelemes tetőpanel-rendszeren belül két-két vezetékből álló strangvezeték-csomagként kaphatók. Ezek standard hosszakban előszereltek, ahol egy vég aljzattal (–), a másik vég dugasszal (+) van ellátva.

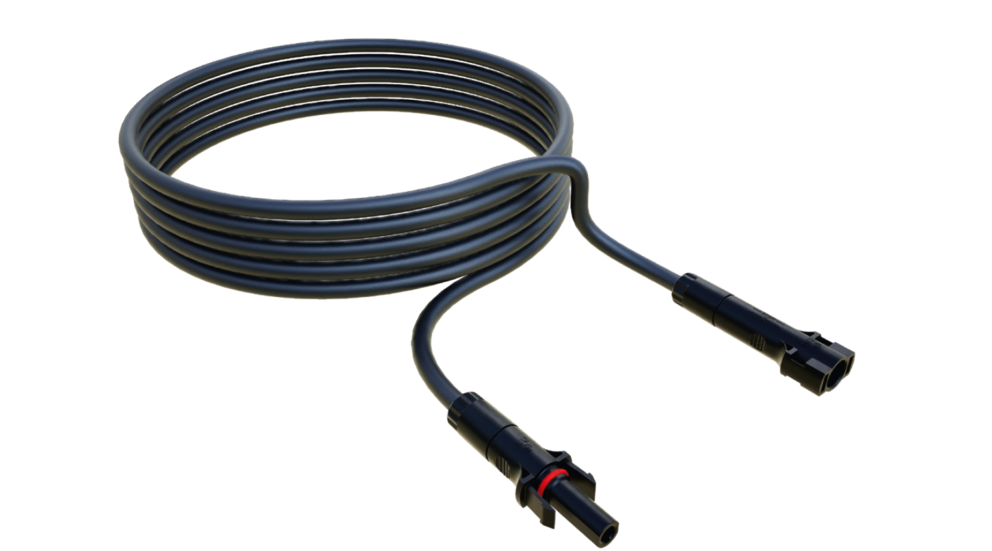

Ha egy strang több sor napelemes tetőpanelre terjed ki, akkor ezeket összekötő vezetékekkel kell összekapcsolni.
Ezek a vezetékek projektspecifikusan gyártottak és folyamatos számozással vannak hozzárendelve. A kábelvégek PV-dugaszokkal, ill. PV-aljzatokkal vannak ellátva.
A megfelelő pozíciót a fektetési terv tartalmazza.
A berendezés fém, üzemszerűen feszültség alatt nem álló részeit be kell kötni a potenciálkiegyenlítő hálózatba.
Az olyan villámvédelmi potenciálkiegyenlítő vezetőknek, amelyek részben elvezethetik a villámáramot, legalább 16 mm² keresztmetszettel kell rendelkezniük. A rézvezetéknek zöld-sárga szigeteléssel kell rendelkeznie.
A napelemes tetőfedő panel beakasztó korca következtében elektromosan vezetőképes összekötés jön létre, így a teljes tetőfelület kisohmos ellenállásértéket mutat.
A napelemes tetőnél mindig szállítunk 16 mm² villámvédelmi potenciálkiegyenlítő vezetőt nemesacél érintkezőkkel.

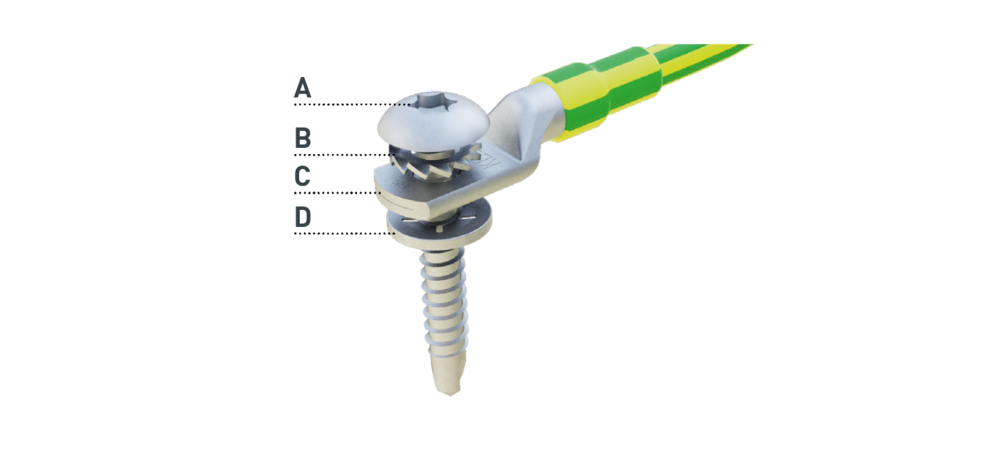

A szerkezeti elem emellett a szerelőcsavarból (A), zárófoganyából (B), a Niro-érintkezőből (C) és a csavarbiztosításból (D) áll (lásd az alábbi ábrát).
A zárófoganya csak egyszer használandó fel. Újra szerelésnél azt ki kell cserélni.

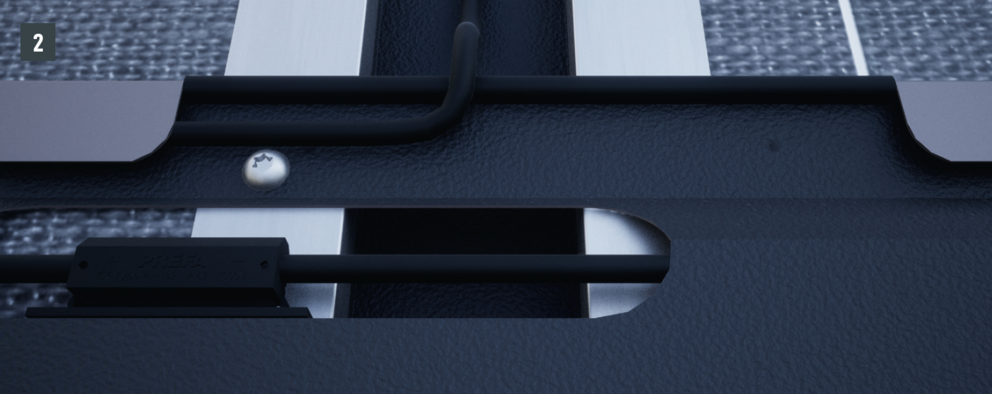

A kábelcsatorna fölött fekvő napelemes tetőfedő paneleket egy lencsefejű csavarral járulékosan össze kell csavarozni (lásd a 2. ábrát). A kábelcsatornának ezért alumínium szegélyből kell lennie a járulékos függőleges vezetőképes kapcsolat létrehozásához a napelemes tetőfedő panelek között.

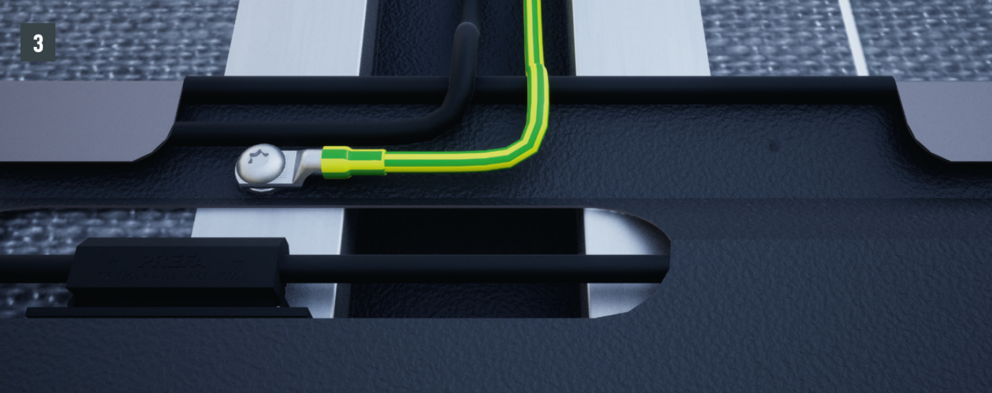

Az utolsó sorban a potenciálkiegyenlítést együtt kell csavarozni a kábelcsatorna fölött fekvő napelemes tetőfedő panellel (lásd a 3. ábrát), a strangvezetékekkel a kábelcsatornába helyezni és a tető belsejébe vezetni.
