A tartószerkezet és a homlokzatburkolat közötti statikai kapcsolatot az alátétszerkezet biztosítja. Az alátétszerkezet anyaga fém, fa, vagy ezek kombinációja lehet. Az alátétszerkezetről alapvetően új épületek és homlokzatfelújítások esetében egyaránt statikai tanúsítványt kell készíteni.
Az épületfizikai követelményeket figyelembe kell venni. Az alátétszerkezet rögzítése a különböző aljzatoktól és a fellépő terhelésektől, valamint a tűzvédelmi követelményektől függ. Ellenőrizze az alátétszerkezet megfelelőségét és méretezését, valamint a használt rögzítőeszközt mind az új épületek, mind a felújítások esetében, anyag és alátétszerkezet szerint.
A stabilitási tanúsítás általában magában foglalja az alátétszerkezetet, beleértve a rögzítő- és összekötőelemeket, valamint a burkolatot és annak rögzítőelemeit is.
A megadott rögzítések az adott termékek alaprögzítését jelentik. Megnövekedett szélterhelés esetén szükség lehet a rögzítések számának növelésére.
A munka megkezdése előtt tájékoztassa az alátétszerkezet kialakítását végző céget és a bádogosmunka megkezdése előtt ellenőrizze azok helyességét. A PREFA kiselemes fedéseket homlokzatburkolatként teljes deszkázatra, vagy a tűzvédelmi követelményektől függően fém trapézlemezre kell fektetni.
Az aljzatot a hatályos szabványok és a helyi adottságok szerint kell kialakítani.
Javaslat teljes deszkázatra:
Javaslat faalapú lemezre (EN 14964 szerint):
Faalapú lemezek
Ha a faalapú lemezeket a PREFA homlokzatburkolat aljzataként szeretnék használni, a vastagság kiválasztásáról, a faalapú anyaghoz való rögzítésről és a szerelt, átszellőztetett homlokzat fogadószerkezeti felhasználásról a faalapú lemezek gyártójával vagy a kereskedővel kell egyeztetni.
Megjegyzés
A PREFA az OSB-lemezek használatát fém tetőburkolat alátétszerkezeteként elválasztóréteggel és elválasztóréteg nélkül sem javasolja.

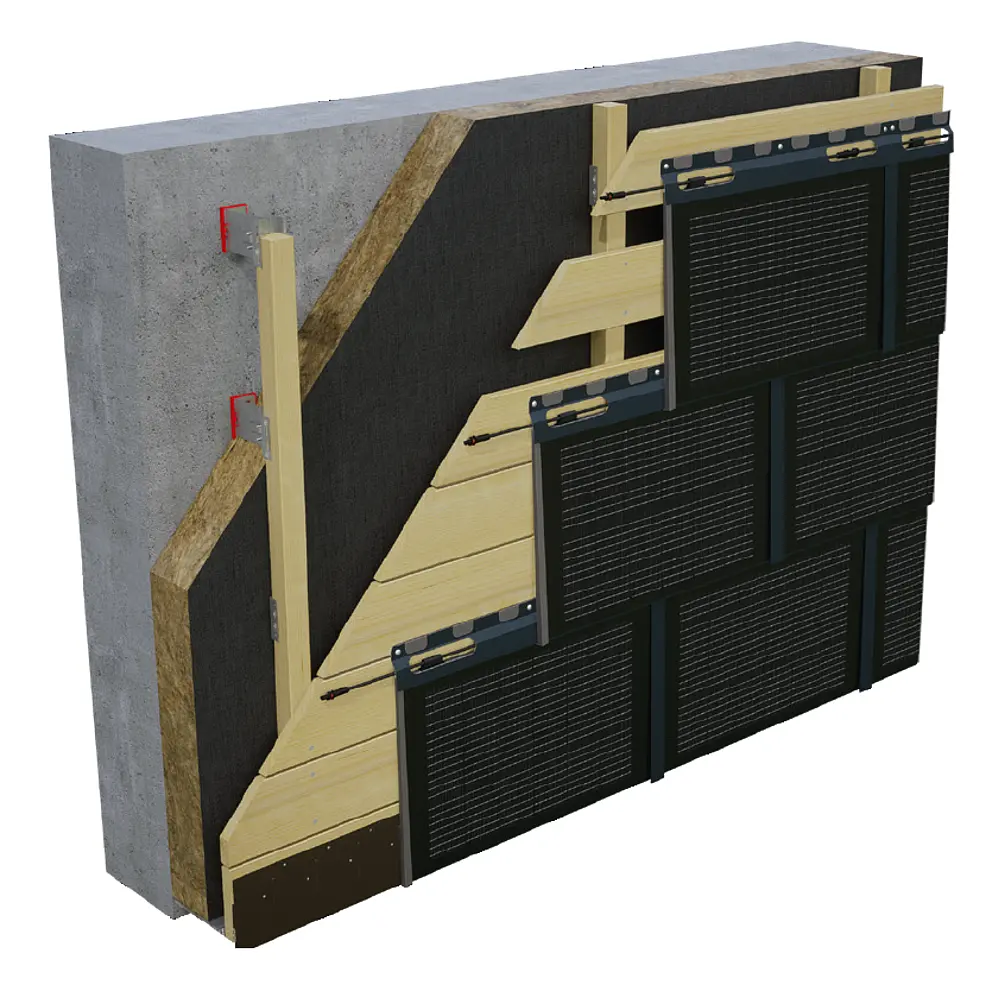

A homlokzaton a napelemes tetőfedő panelek ritkított deszkázatra (legalább 24 mm) is szerelhetők. A ritkított deszkázat építésénél ügyeljen arra, hogy a rögzítőléc alatt mindig legyen deszka és a 420 mm-es osztás be legyen tartva.
A kábelátvezetéseket úgy kell kivitelezni, hogy azok ne befolyásolják se az épületfizikai, se a statikai jellemzőket. Továbbá gondoskodni kell a tűzek kábelkötegek mentén történő terjedésének hatékony korlátozásáról. A nemzeti szabványokat és irányelveket be kell tartani. A kábelátvezetések száma a sztringvezetékek mennyiségétől függ.

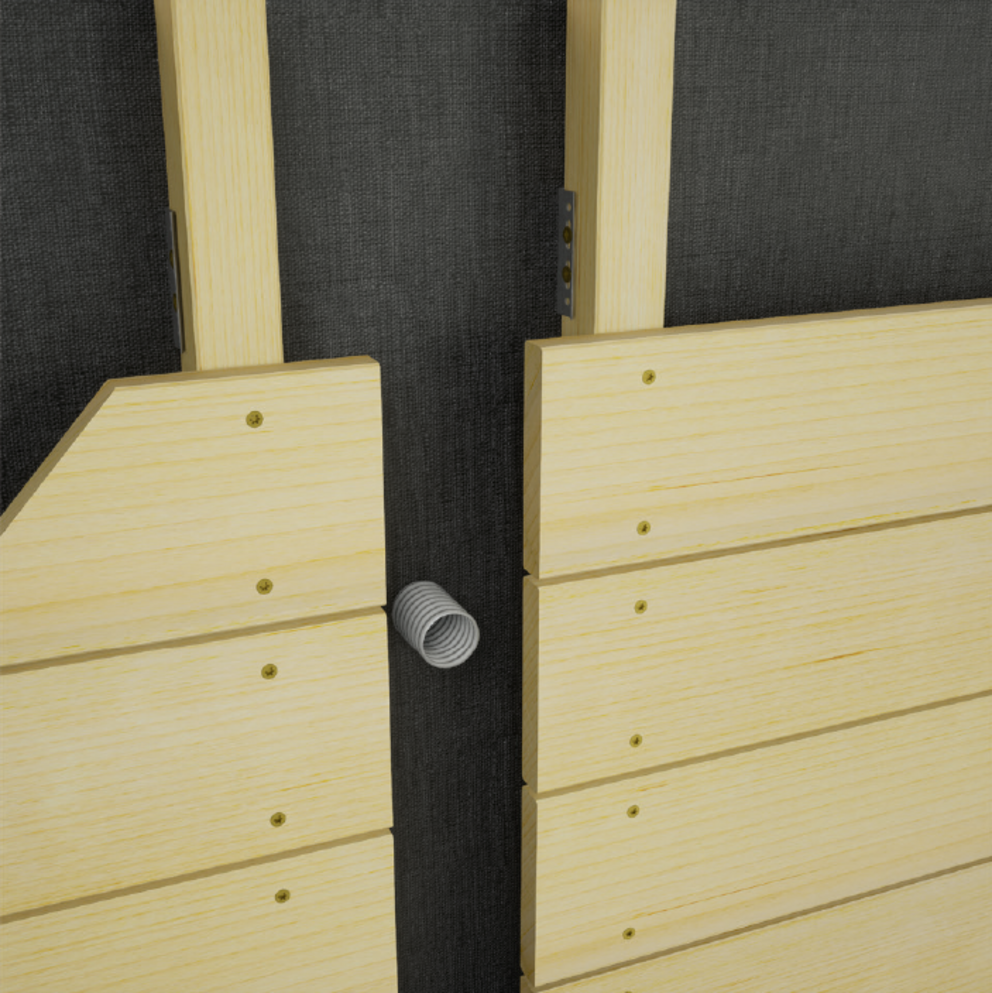

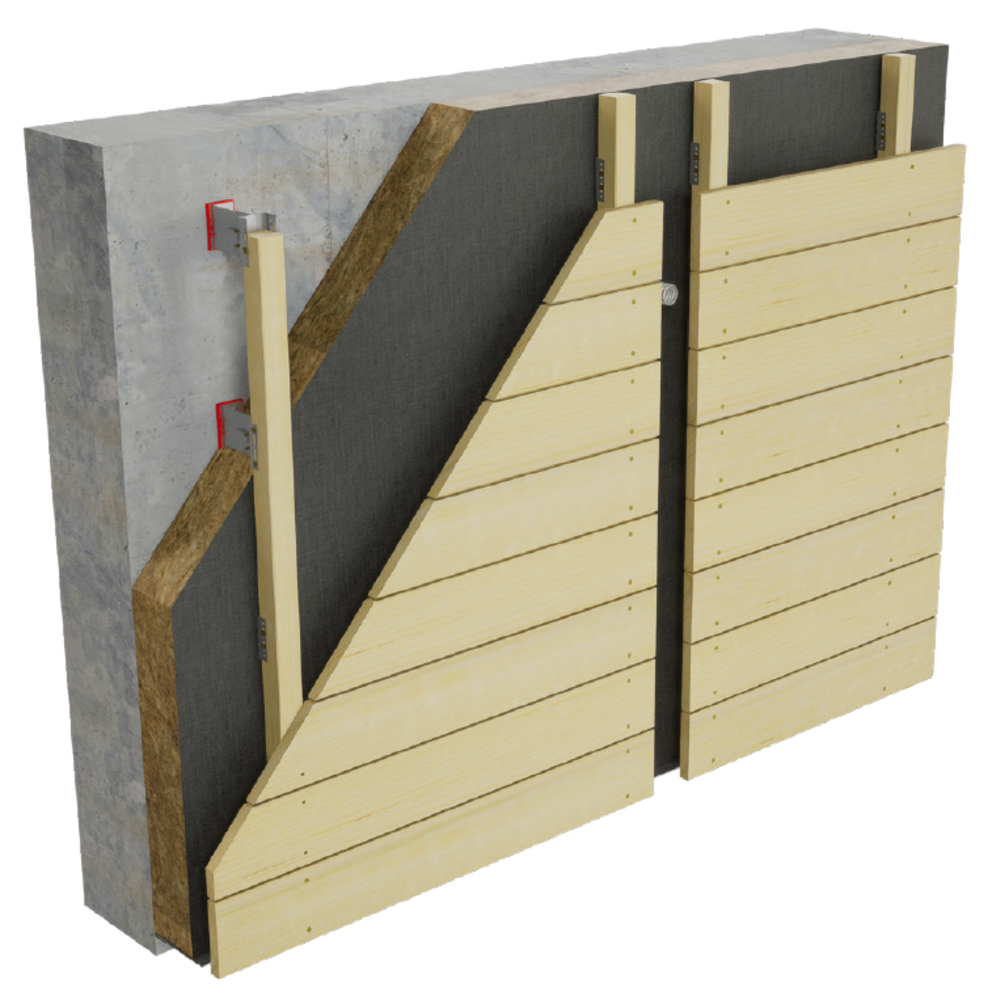

A faláttöréseknél kiegészítő lemezből készült kábelcsatornát kell elhelyezni. Ennek során arra kell ügyelni, hogy a deszkázatot ezen a területen megfelelő nyílással lássák el, hogy a kábelcsatornát pontosan és síkban lehessen a falba behelyezni.

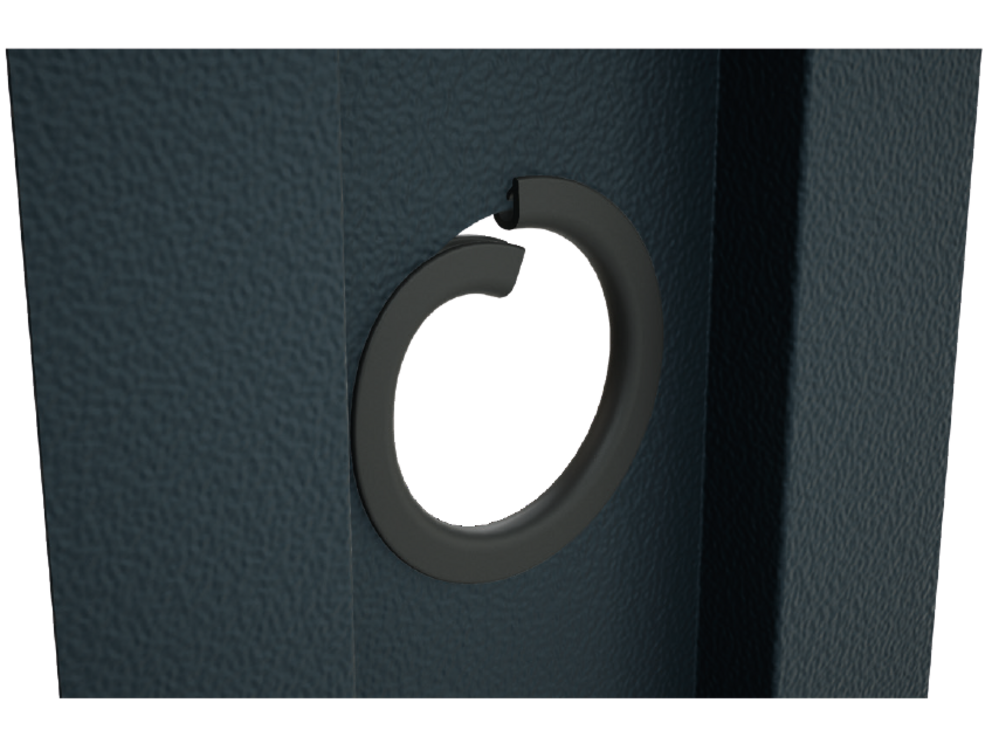

A napelemes tetőfedő lemezekhez mellékelt élvédőt a kábelcsatornának egy koronafúróval készített nyílásába kell behelyezni. Ez megvédi a kábeleket attól, hogy a szabad lemezélek megsértsék. Az élvédő behelyezésével biztosítható a kábelek biztonságos elvezetése, és megakadályozható a kábelek sérülése mozgás vagy rezgések során.
A mellékelt élvédő hossza 50 mm-es lyukátmérőnek felel meg.

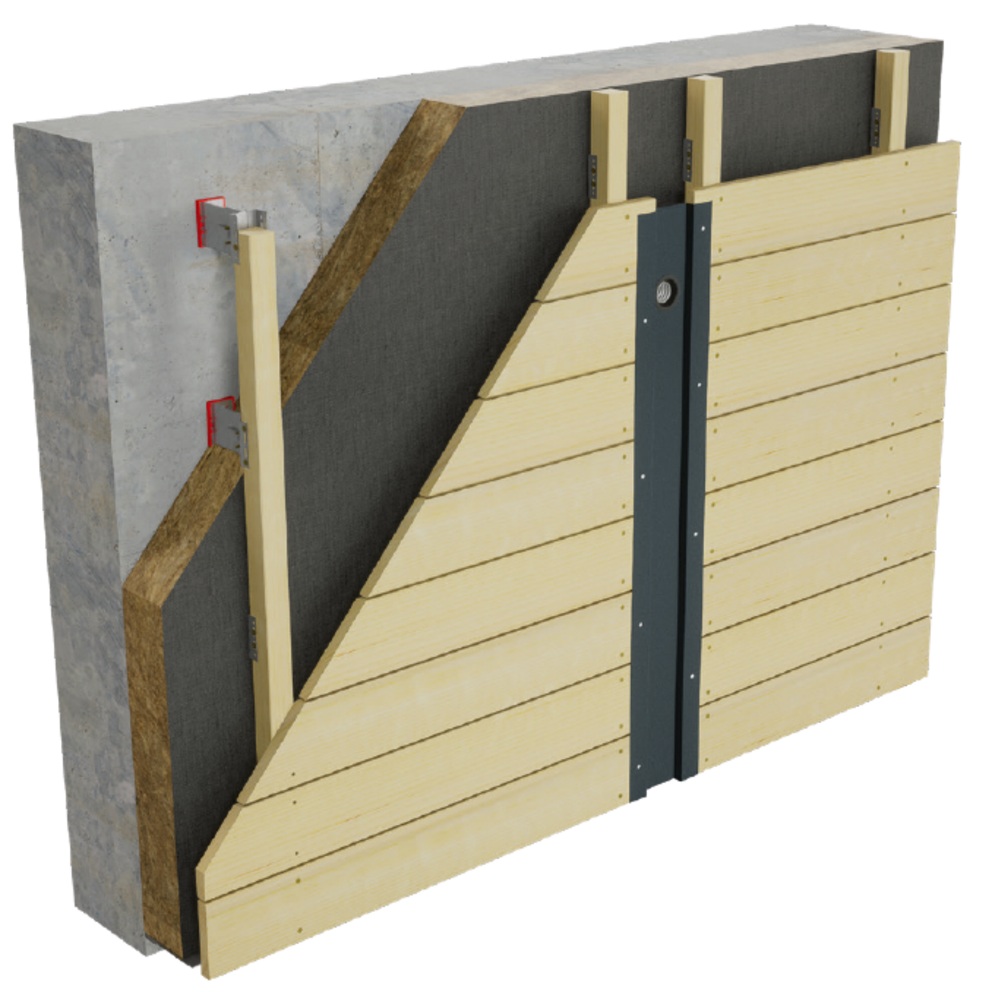

Az előregyártott kábelcsatorna beszerelése a fa deszkázatba. Fontos, hogy a faláttörés központosan helyezkedjen el a kábelcsatorna nyílása mögött.

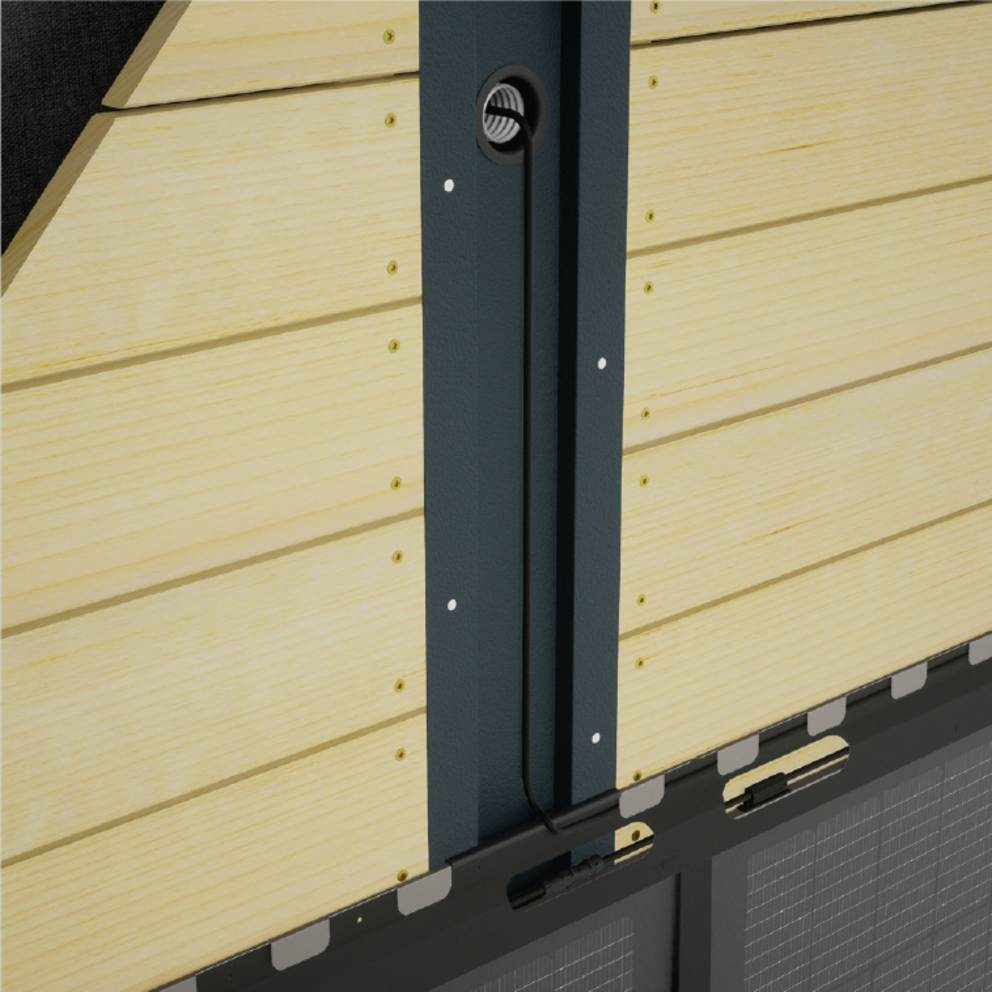

A sztringvezetékek behelyezése a kábelcsatornába

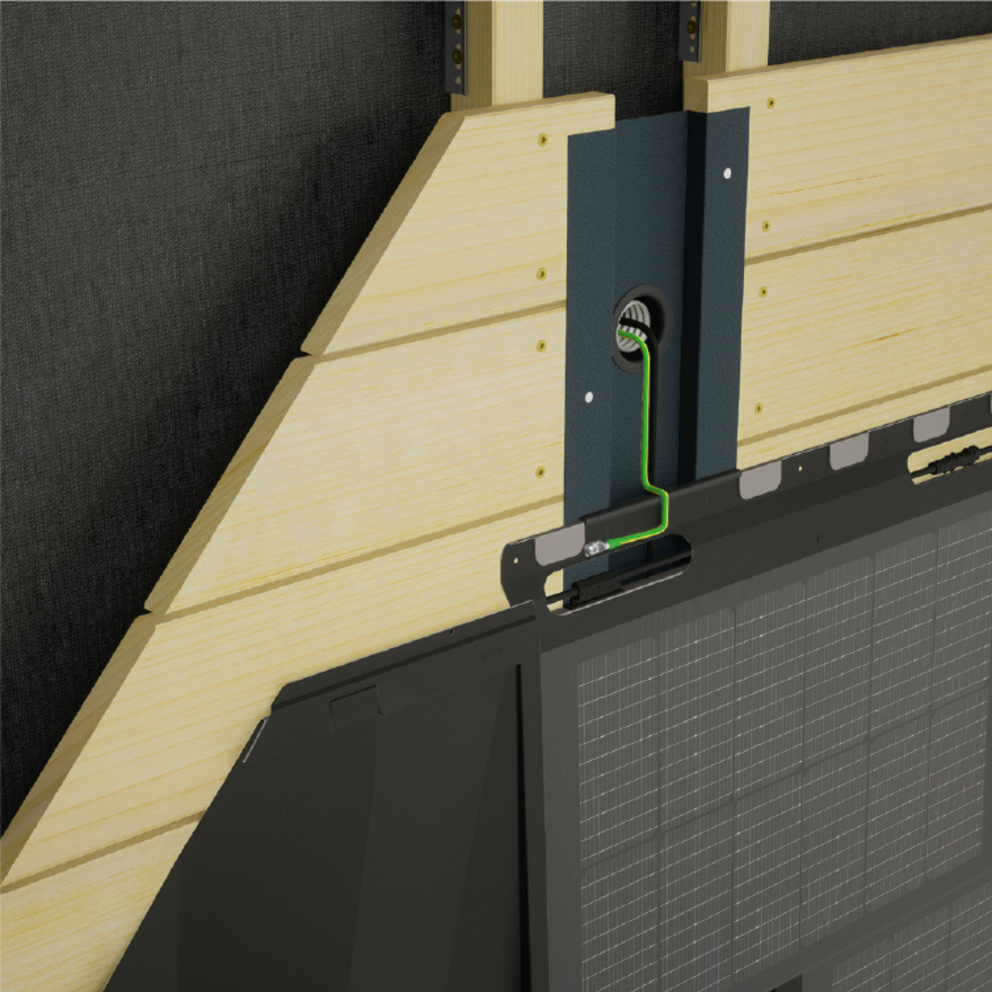

A sztringvezetékek behelyezése és a potenciálkiegyenlítő vezeték rögzítése a napelemes tetőfedő panelre a mellékelt a rögzítéssel.
