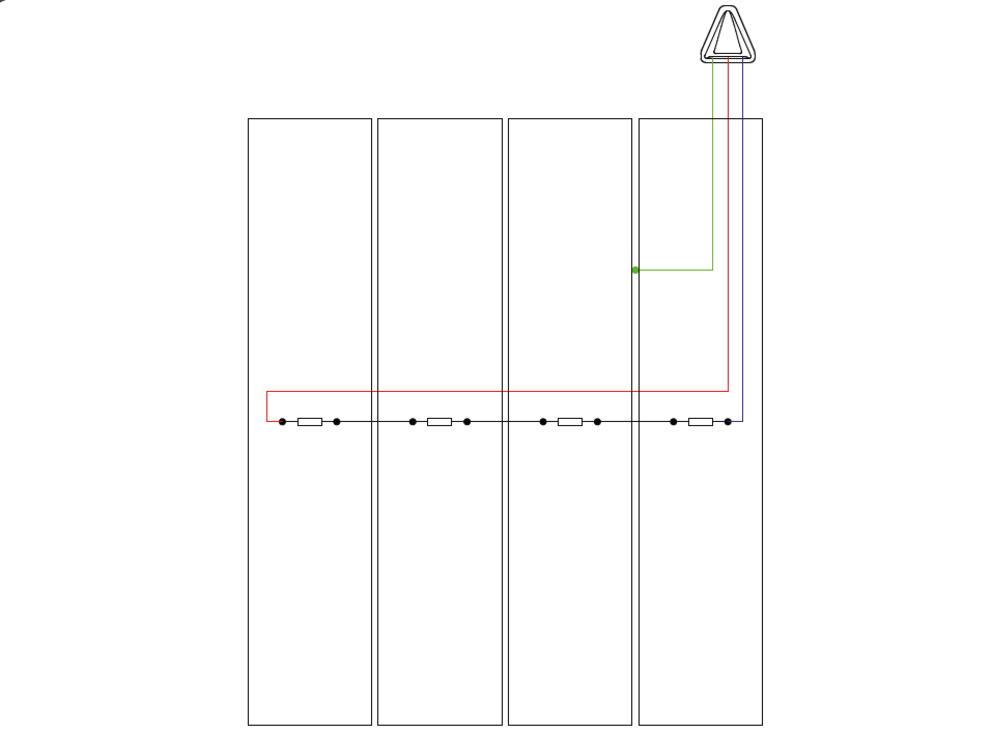

A PREFALZ szolármodul-rendszer strangonként egy be- és egy kivezetést igényel. A kábelezés következő vázlatrajzán az egyszerűbb érthetőség érdekében a bevezetést kék, a kivezetést piros, a potenciálkiegyenlítőt zöld, a modulvezetékeket pedig fekete szín jelöli.
Kérjük vegye figyelembe, hogy a be- és kivezetést, az összekötő vezetékeket, valamint a potenciálkiegyenlítő vezetékeket egy UV-álló villamos szerelőcsőben kell elvezetni. A tetőfelületre közvetlenül nem fektethetők fel biztosítatlan vezetékek. A megfelelő kivitelezést a kivitelező villanyszerelővel kell egyeztetni.
