PREFALZ szolármodulok szerelése

Kapcsok elhelyezése

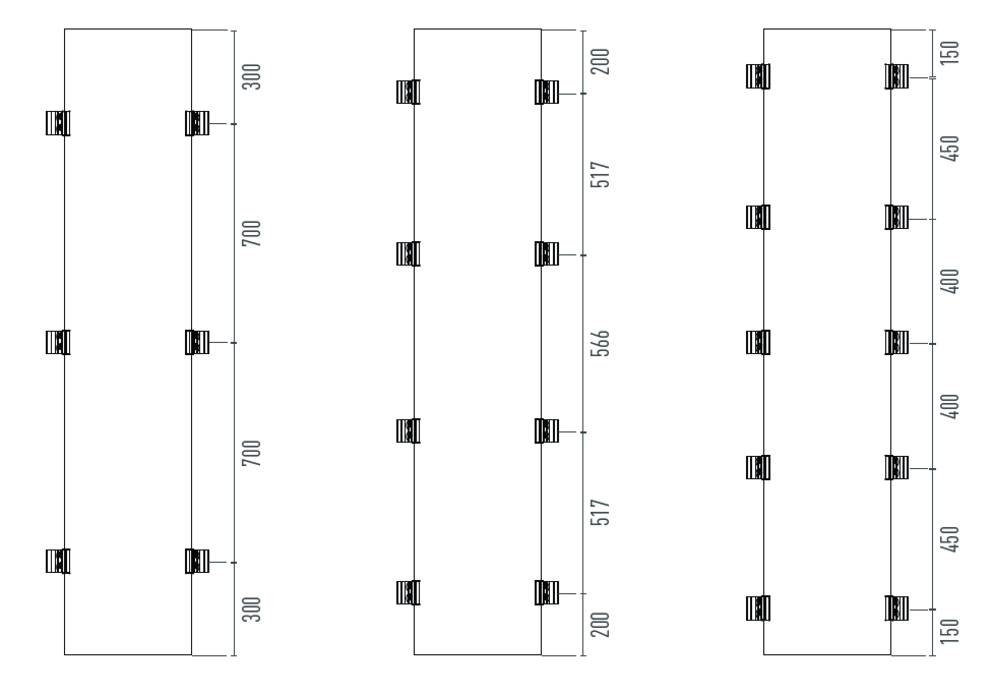

A rajz a PREFALZ szolármodulok szerelésének három különböző változatát mutatja be, 6, 8 vagy 10 rögzítési ponttal. Az ábráról leolvasható, hogy milyen távolságban kell a kapcsokat felszerelni az egyes változatoknál.

Megjegyzés

Az alkalmazandó változat függ a helyi adottságoktól, valamint a szél- és hóterheléstől. A PREFA ehhez egy ingyenes számítási segédeszközt bocsájt rendelkezésre, amely a weboldalon vagy a terméktechnikán keresztül technik.at@prefa.com igényelhető.

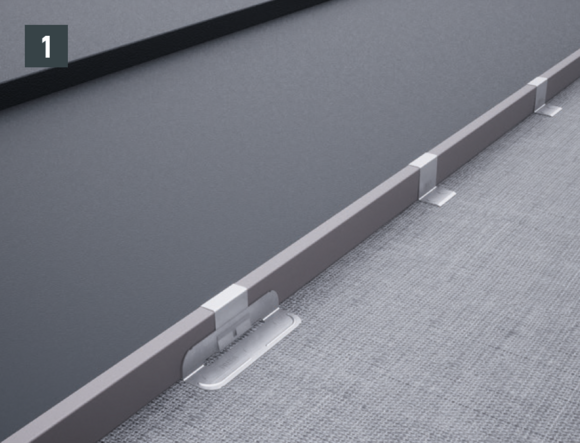

A hafterközéptől hafterközépig mért, 33 cm-es maximális haftertávolságot nem szabad túllépni (1. ábra).

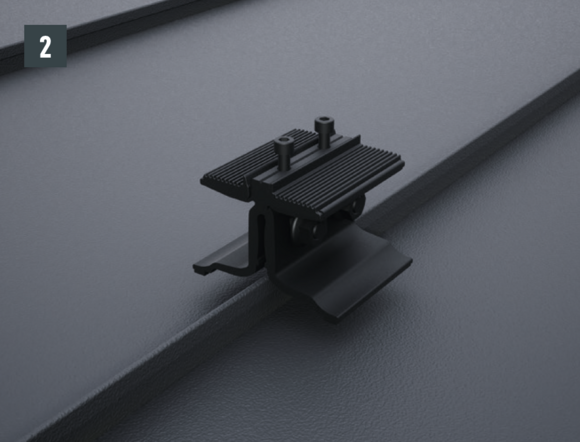

A kapcsok körül ügyelni kell arra, hogy az aljzat tiszta legyen. A szimmetrikus szorítópofáknak köszönhetően lehetőség van a tetszőleges elhelyezésre a korcon (2. ábra).

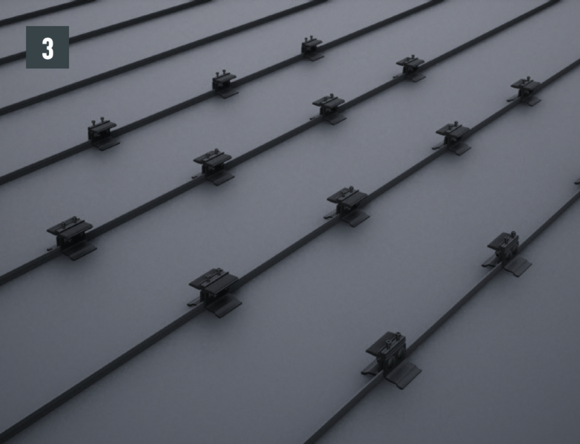

A kapocs alsó részének elhelyezése és lineáris beigazítása a szükséges darabszám szerint, a kivitelezési terv szerinti statikai méretezés függvényében (3. ábra).

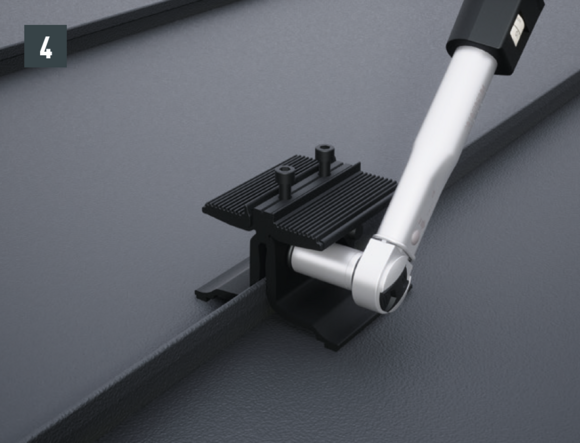

Húzza meg a két rozsdamentes acél anyát 35 Nm forgatónyomatékkal. Eközben arra kell ügyelni, hogy mindig a bal anyát húzza meg először, hogy elkerülje a kapocs lehetséges felnyílását (lásd 4. ábra).

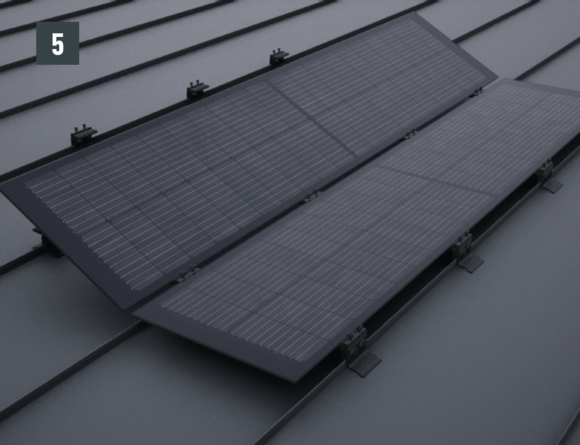

Modulok behelyezése és a dugaszcsatlakozók összekötése a csatlakoztatási rajz alapján. Ügyelni kell a szolármodulok középpontos elhelyezkedésére a kapcsok alsó részein és az EPDM betétek helyes helyzetére (5. ábra).

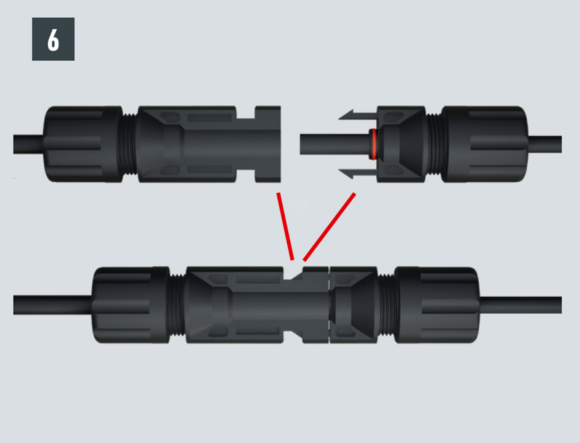

A napelemcsatlakozók dugaszainak és dugaljainak csatlakoztatása (6. ábra).

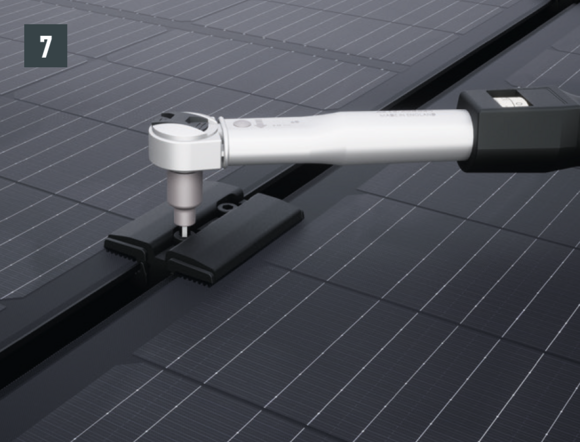

A szorítókapcsok felső részeinek felhelyezése és az imbuszcsavarok meghúzása 10 Nm nyomatékkal (7. ábra).

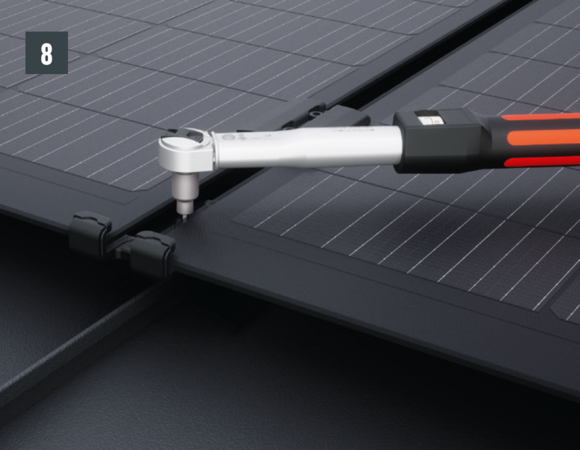

A modul lecsúszásgátló felhelyezése minden modulsor alsó széle mentén és az imbuszcsavarok meghúzása 10 Nm nyomatékkal (8. ábra).

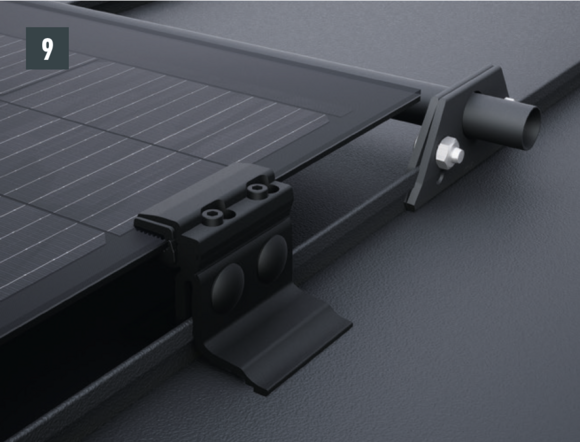

A szolármodulok fölé a kábelezés védelme céljából elhelyezhető egy hófogórendszer (9. ábra). A teljes tetőfelület hófogását külön kell kezelni!

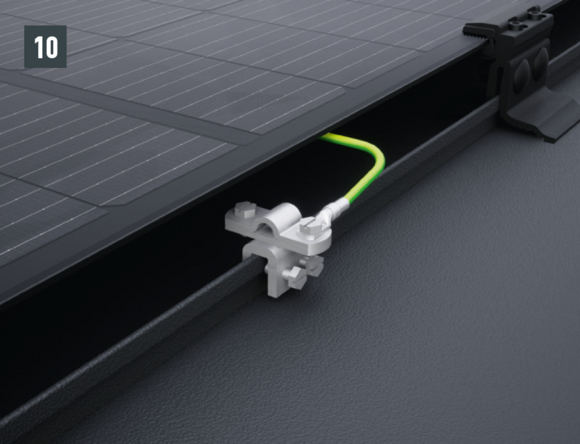

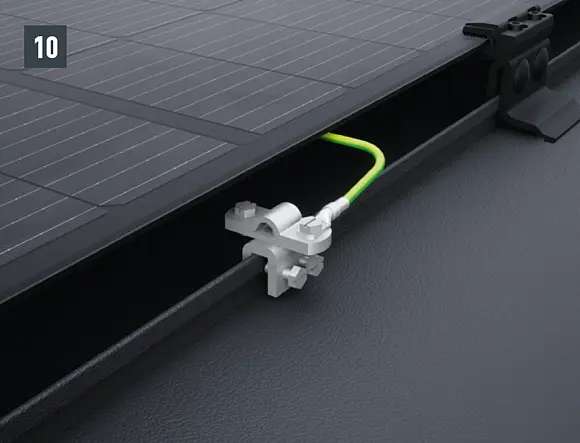

A potenciálkiegyenlítő vezetéket minden egyes összefüggő tetőfelülethez ki kell építeni (10. ábra).
