Az alábbi útmutató a PREVARIO 3.S segítségével egyszerűsítve került bemutatásra, azonban valamennyi PREFA napelemtartóra alkalmazható.

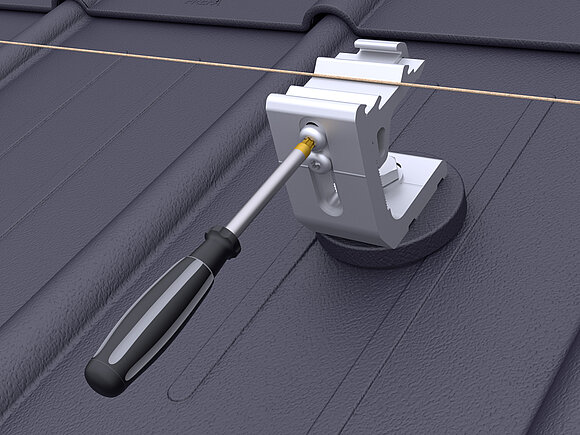

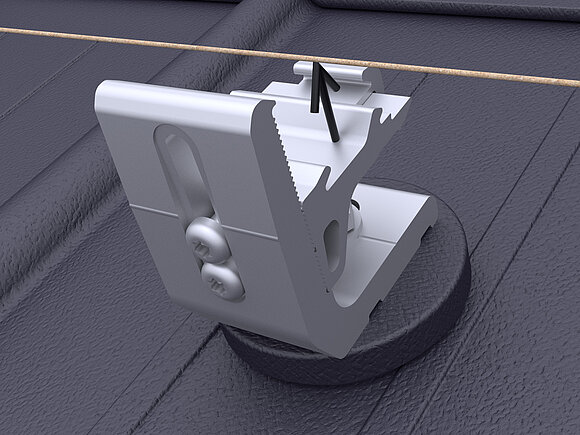

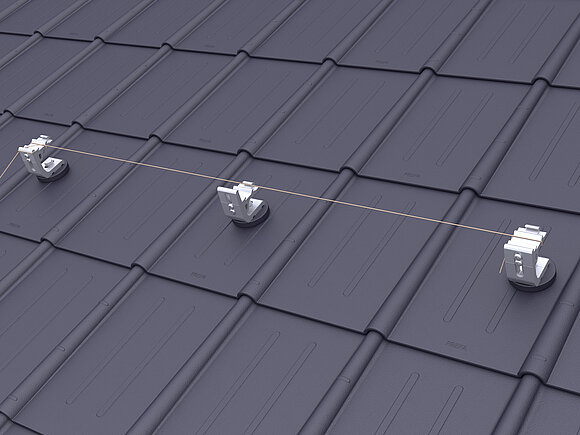

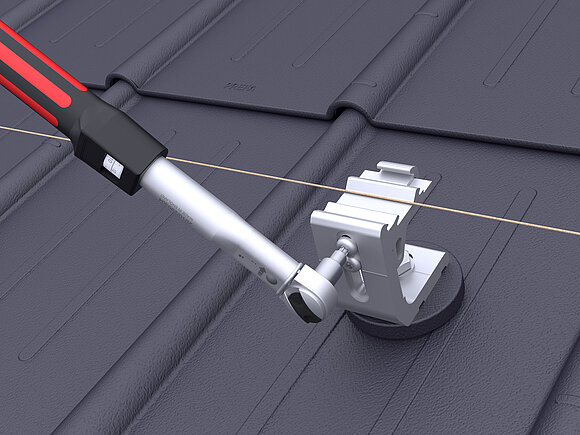

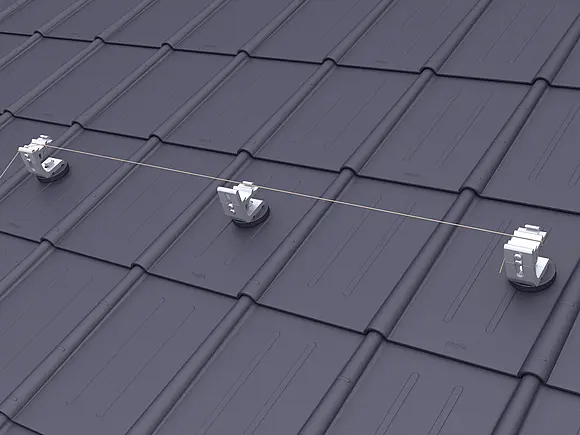

A PREVARIO 3.S egyenként kívül elhelyezkedő sínrögzítőit középmagasságra kell állítani. Feszítse meg a szerelőzsinórt, majd állítsa be a többi sínrögzítőt a tetővel párhuzamosan és annak magasságában. A már beállított sínrögzítők felső csavarját 20 Nm forgatónyomatékkal kell meghúzni.

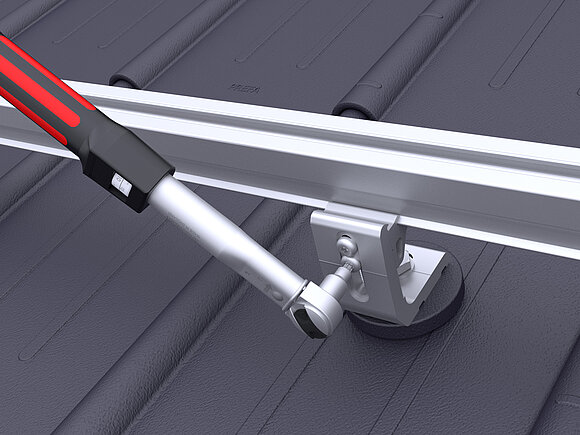

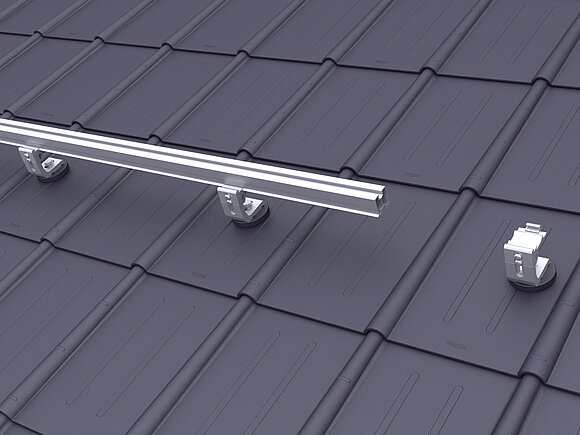

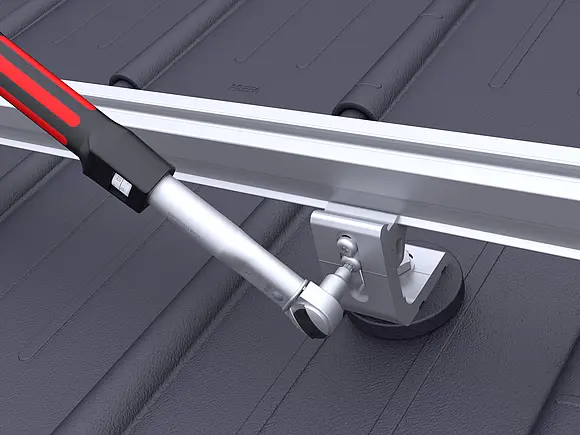

Helyezze be a sínt, és húzza meg az alsó csavart 20 Nm forgatónyomatékkal.

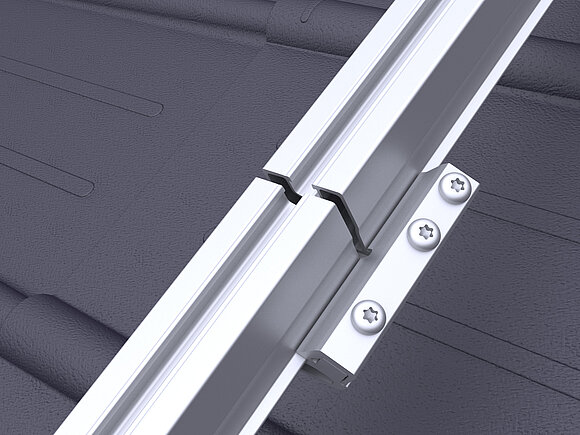

A síntoldót úgy kell felszerelni, hogy a rögzítőcsavarok a sín gerinc felőli oldalán legyenek. Ennél be kell tartani a gravírozással jelzett távolságot a két sín között, hogy lehetővé váljon az egyes sínek hőtágulása.

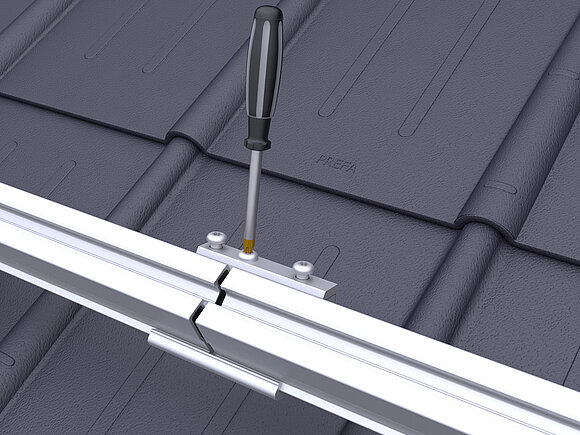

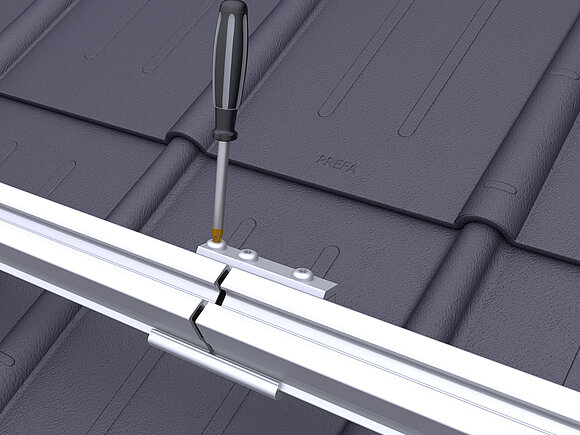

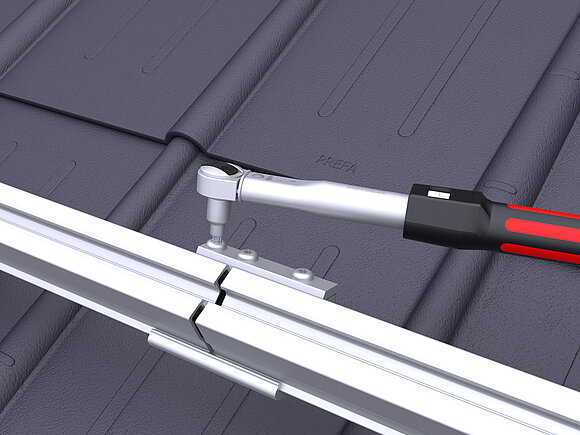

A rögzítéshez először a középső csavart, majd a külső csavarokat húzza meg 20 Nm forgatónyomatékkal.

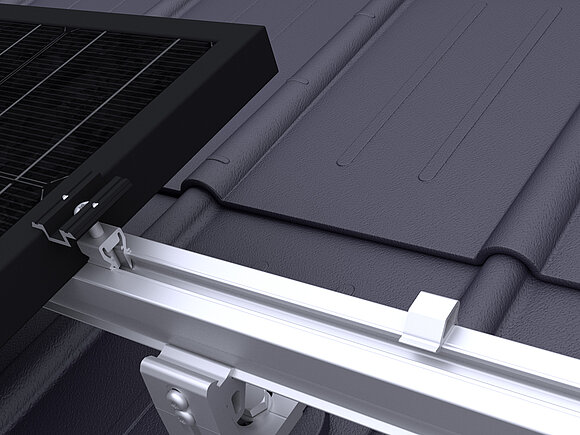

A modulok felszerelése előtt biztosítani kell, hogy a modul leesésgátló fel legyen szerelve.
Ennek során a tetőfelület legalsó modulsorában modulonként két modul leesésgátlót kell a felső (gerinc felőli) modulsínre rögzíteni.

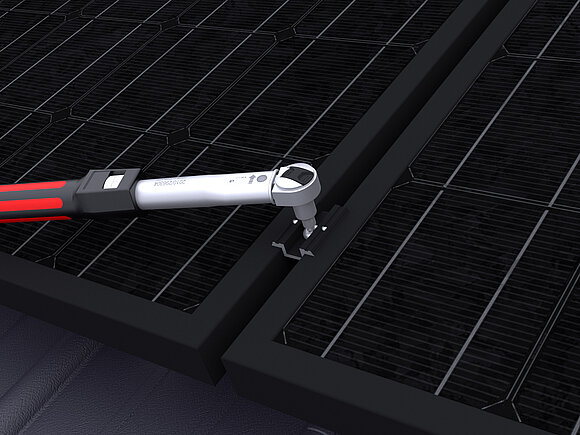

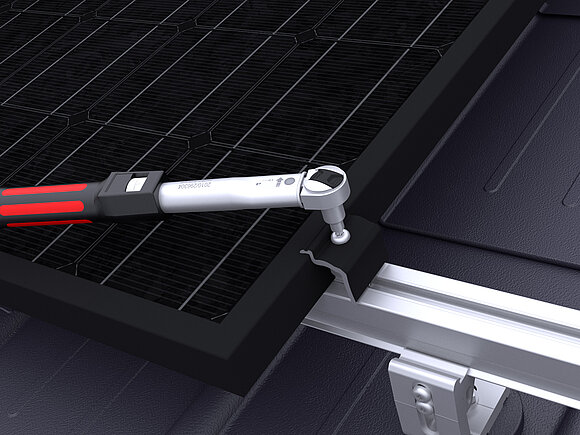

Ezt követően a modulokat kell elhelyezni, és a közbenső, illetve a záró modulrögzítőket 15 Nm forgatónyomatékkal kell meghúzni.
A közbenső modulrögzítők a beépített pineken keresztül hozzák létre a potenciálkiegyenlítést a modulok között. Azt, hogy a potenciálkiegyenlítés ilyen módja a felhasznált modul számára megengedett-e, vagy hogy járulékos kapcsolat szükséges-e a földelőfuratra csatlakoztatással, a modulgyártóval kell egyeztetni.
Engedélyezés esetén kizárólag a modulsorokat kell egymás között földelőhuzallal és földelő kapoccsal összekapcsolni.
