Problémamentes szerelés és biztonságos tartás Classic elemen, R.16 Classic elemen, tetőfedő zsindelyen, DS.19 tetőfedő zsindelyen, 29×29-es tetőfedő rombuszon, 44×44-es tetőfedő rombuszon és FX.12 tetőfedő panelen. A PREVARIO 3.S körül teljes deszkázatot kell alkalmazni.
Megjegyzés
Kérjük, feldolgozás során tartsa be a PREFA alkalmazástechnikai irányelv valamint az aktuális műszaki szabványokat és biztonsági előírásokat.

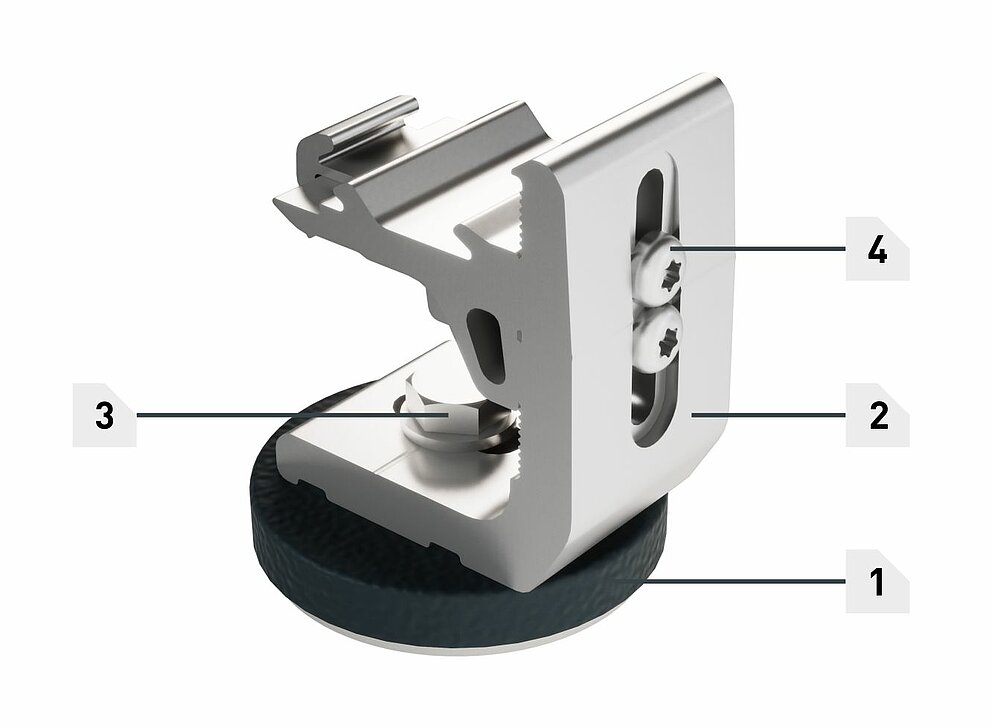

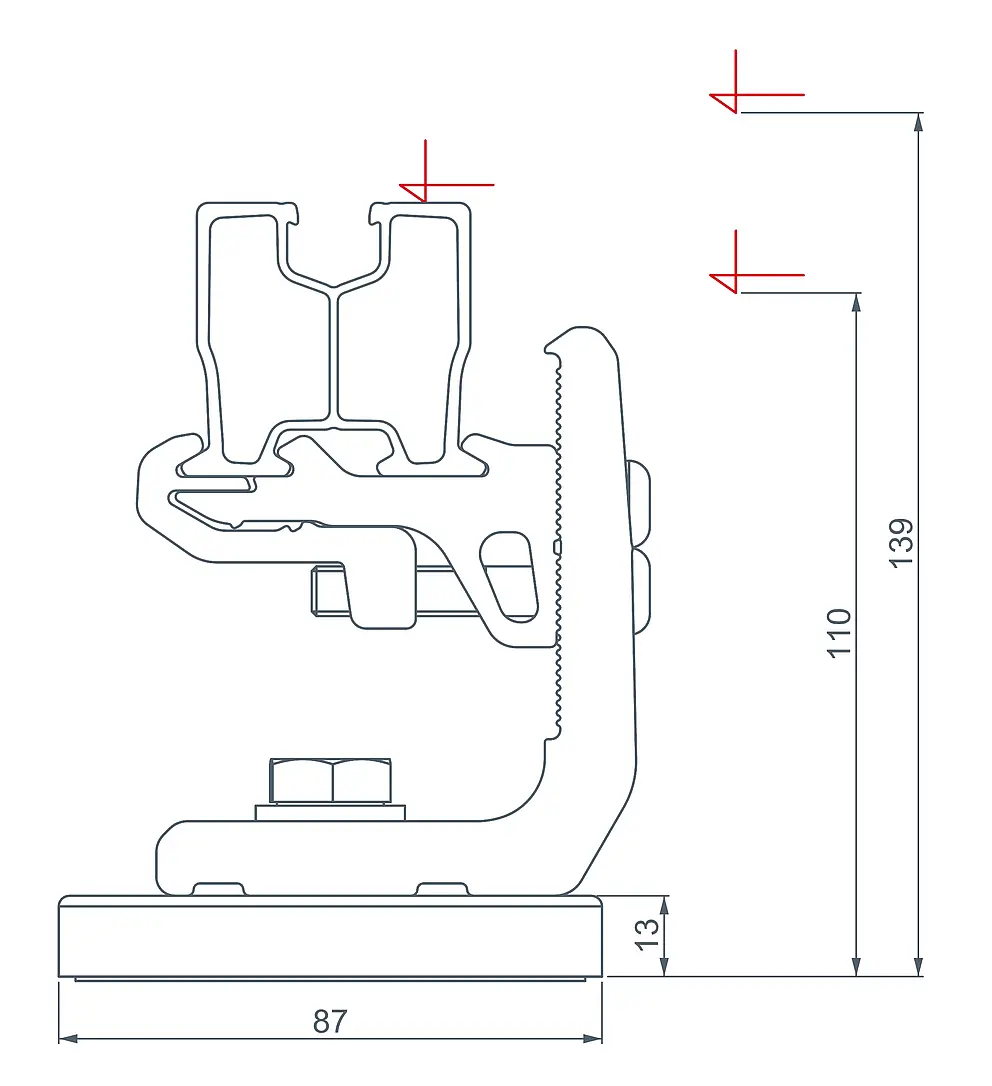

1 talpelem takarókupakkal
2 alaptest
3 hatlapú csavar M12 (SW 19)
4 rögzítőcsavar M8 (T40)
PREVARIO 3.S (szarufába történő rögzítés)

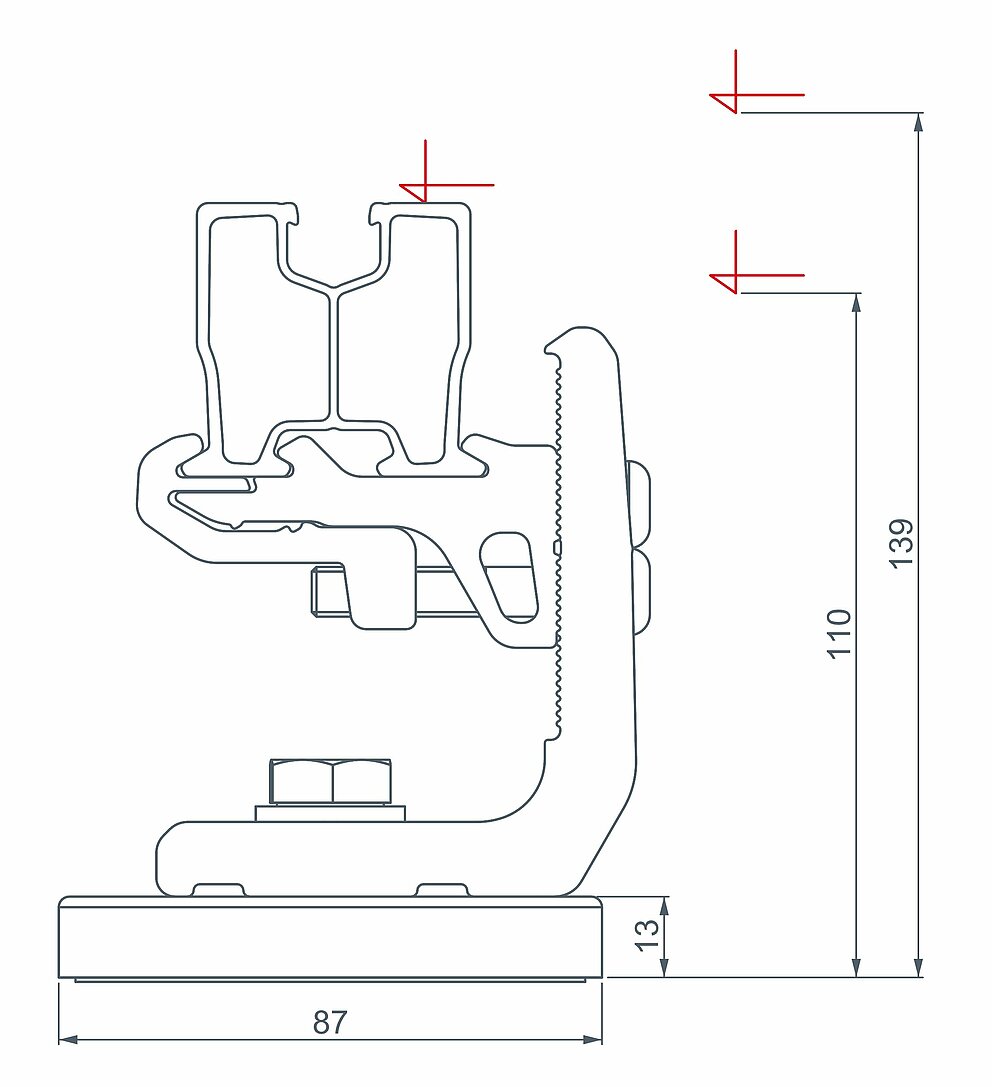

Állíthatósági tartomány |
29 mm |
|---|---|
rögzítőelem |
PREVARIO 3.S 120 – egyhéjú tetőrétegrend PREVARIO 3.S 220 – kéthéjú tetőrétegrend |
Szín |
natúr (alaptest) |
Elemei |
Talpelem (EN AW 2007) tömítéssel |
PREVARIO 3.S (deszkázatra történő rögzítés)
Állíthatósági tartomány |
29 mm |
|---|---|
rögzítőelem |
6 süllyesztett fejű csavar Ø 6 × 38/25 mm, rozsdamentes acél (T25) |
Szín |
natúr (alaptest) |
Elemei |
Talpelem (EN AW 2007) tömítéssel |
A teherhordó alátétszerkezettel szembeni követelmények:
Az ellenléc teherhordó szerkezetként működhet, ha a fent nevezett pontokat betartják és a napelemtartó terheit ezeken át a teherhordó szerkezet fel tudja venni. Tetőszerkezet méretezése a fellépő terhekre a mindenkori érvényes szabványok szerint.
A teherhordó alátétszerkezettel szembeni követelmények:
(a deszkának legalább három szarufán át kell érnie, legalább 2 rögzítési pont szarufánként)
Tetőszerkezet méretezése a fellépő terhekre a mindenkori érvényes szabványok szerint.

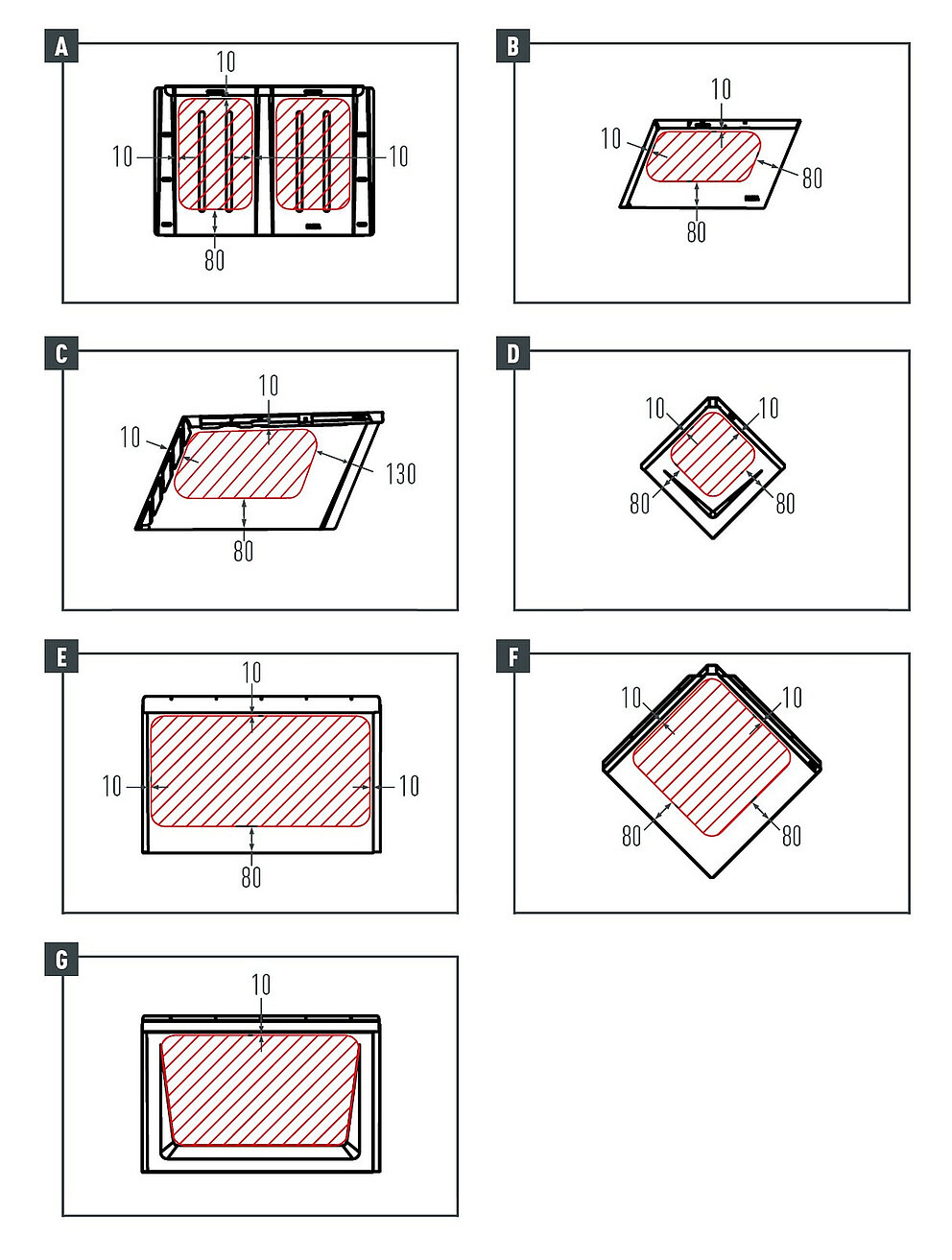

Jelölje be a szarufa közepét. A talpelem legalább 10 mm távolságban legyen a felette és legalább 80 mm távolságban az alatta lévő korctól (lásd a fentebbi vázlatrajzokat).

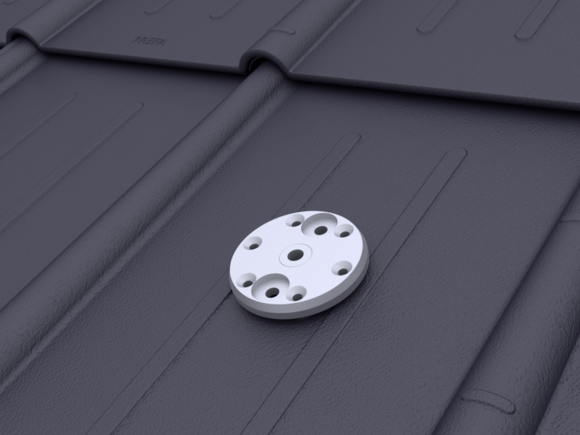

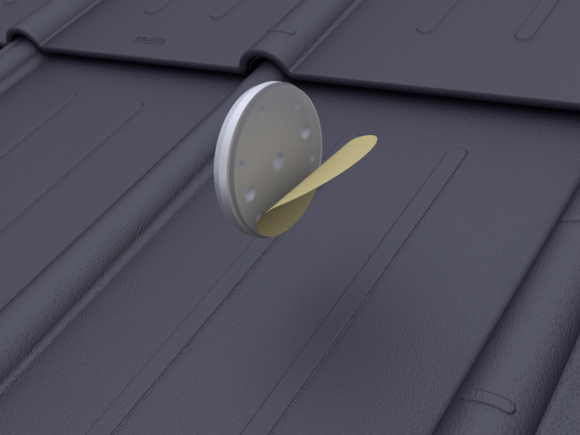

A szarufához való rögzítéshez a furatok (⌀ 8,5 mm) a szarufasor tengelyében legyenek (rögzítőcsavarok a szarufával egy tengelyben). A talpelemek hátoldalán lévő védőfóliát húzza le, helyezze el és ragassza fel.
Megjegyzés
A talpelemet ne rögzítse a PREFA tetőfedő elem korcára vagy hullámcsúcsára. Amennyiben a szarufafekvés nem egyezik meg a szerelési területtel, akkor alátétlemezt kell alkalmazni.

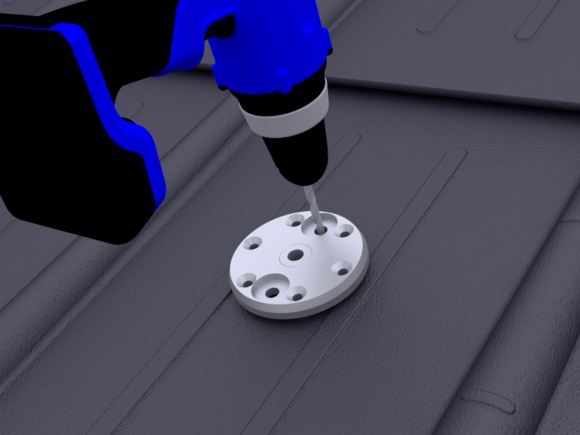

Fúrószárral (⌀ 5,0 mm) fúrja elő a csavarhelyeket az alátétszerkezetben.
Fúrásmélység: kb. 50 mm

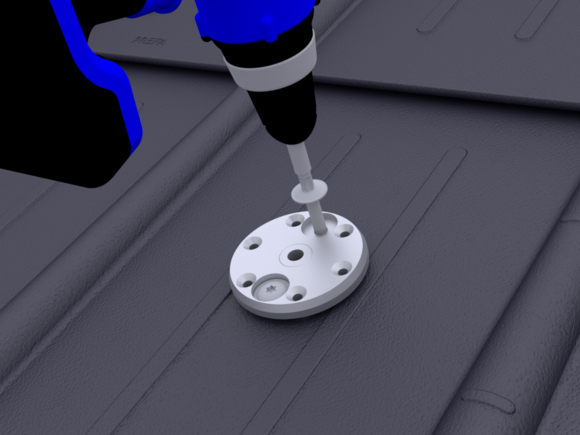

Talpelem csavaros rögzítése 2-2 rögzítőcsavarral ⌀ 8×220 mm (kéthéjú tetőrétegrend) vagy ⌀ 8×120 mm (egyhéjú tetőrétegrend) szarufán, amíg a felülettömítés a tetőfedő elemre és alátétszerkezetre lesz préselve. Megfelelő kivitelezés esetén a felülettömítés enyhén kidudorodik (fúrógép bitfeje: T40).

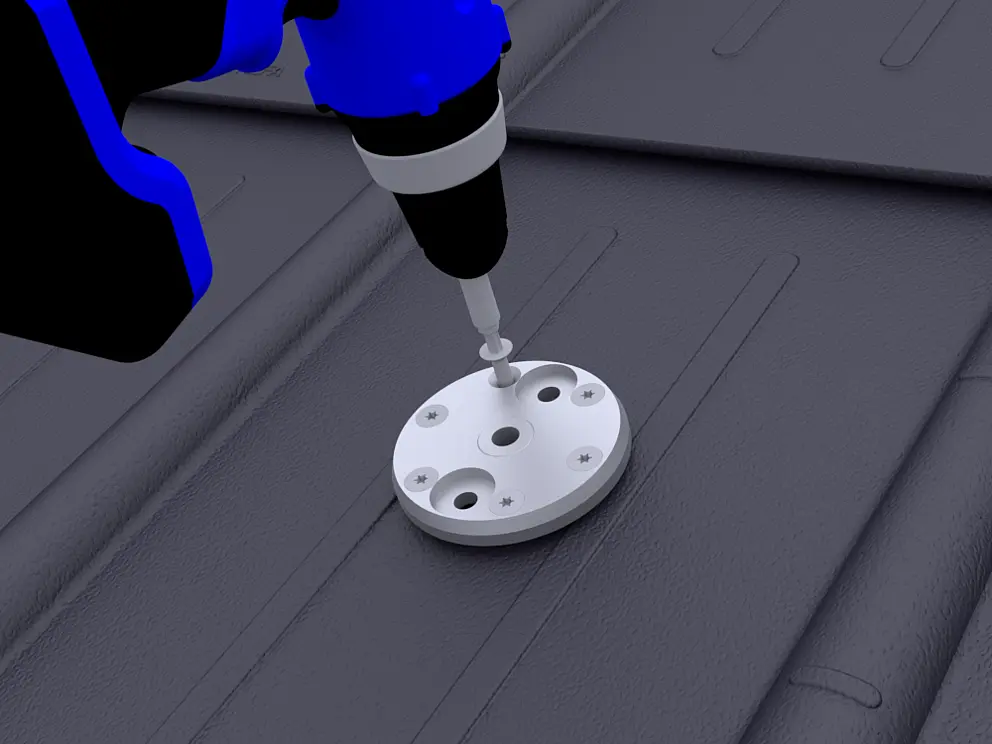

Talpelem csavaros rögzítése 6-6 rögzítőcsavarral ⌀ 6,0×40/24 mm, amíg a felülettömítés a tetőfedő elemre és alátétszerkezetre lesz préselve. Megfelelő kivitelezés esetén a felülettömítés enyhén kidudorodik (fúrógép bitfeje: T25).
Megjegyzés
Maximálisan egy PREVARIO 3.S szerelhető szarufánként a deszkázaton (deszkázatvastagság: legalább 24 mm; faminőség C24). A deszkának legalább három szarufán át kell érnie és bordázott szeggel vagy csavarral kell rögzítve lennie. Tetőszerkezet méretezése a fellépő terhekre a mindenkori érvényes szabványok szerint.

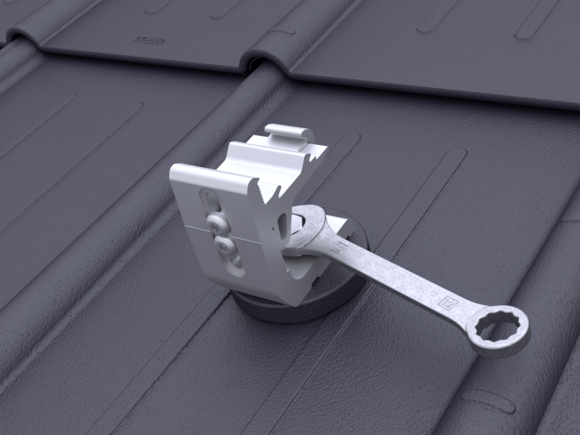

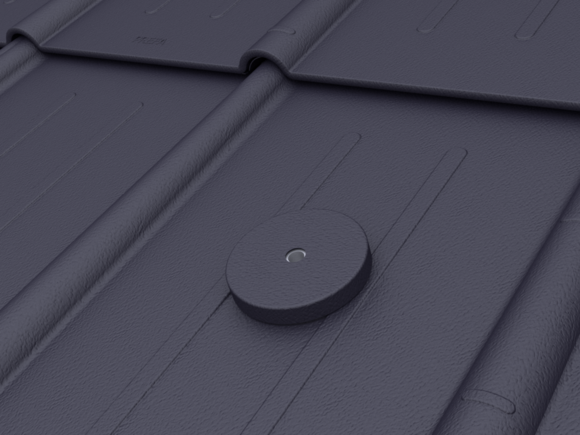

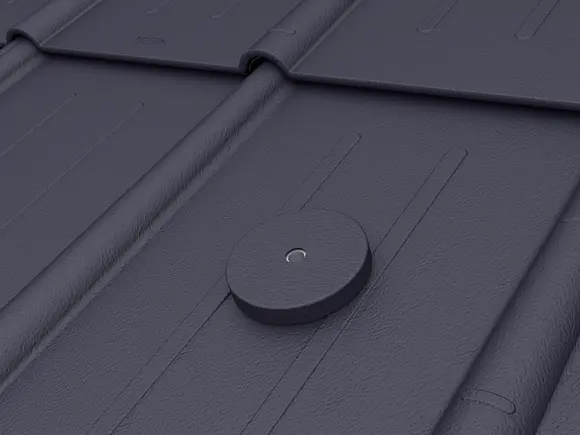

Helyezze fel a takarókupakot, illessze az alaptestet a talpelemre, majd rögzítse a hatlapú csavarral (18-as villáskulcs). A PREVARIO 3.S alkalmas PREFA kiselemes fedéseken való szerelésre.
Kis méretű PREFA tetőfedő elemek esetében szükség lehet – pl. ha a szarufa feletti szerelési területen korc van – egy alátétlemez beszerelésére a PREVARIO 3.S felszereléséhez.
