PREVARIO PREFALZ

Problémamentes szerelés és biztonságos tartás PREFALZ és FALZONAL® kettős állókorcos rendszereken. A sarnik hőtágulását a PREVARIO PREFALZ beépítése nem befolyásolja. Beépíthető derékszögű állókorcra, derékszögű csúszó- és derékszögű hosszított csúszóhafterre. A statikai számítás alapján megállapított forctávolságot és a maximális haftertávolságot a szerelésnél figyelembe kell venni.

Hafterek közötti távolság a szélterhelési számítás szerint (max. 33 cm)
Csak az érvényes szabványok és szakmai szabályok szerint szerelt PREFALZ vagy FALZONAL® kettős állókorcos fedéssel együtt használható.
A PREVARIO PREFALZ csak tetőpárhuzamos rendszerek számára készül (emelkedés stb. nélkül).
A pontos darabszámot a PREFA terméktechnika vagy egy statikus állapíthatja meg.
Beépítése 25 mm-es hafterhelyzettel készült sarnik esetén is lehetséges.

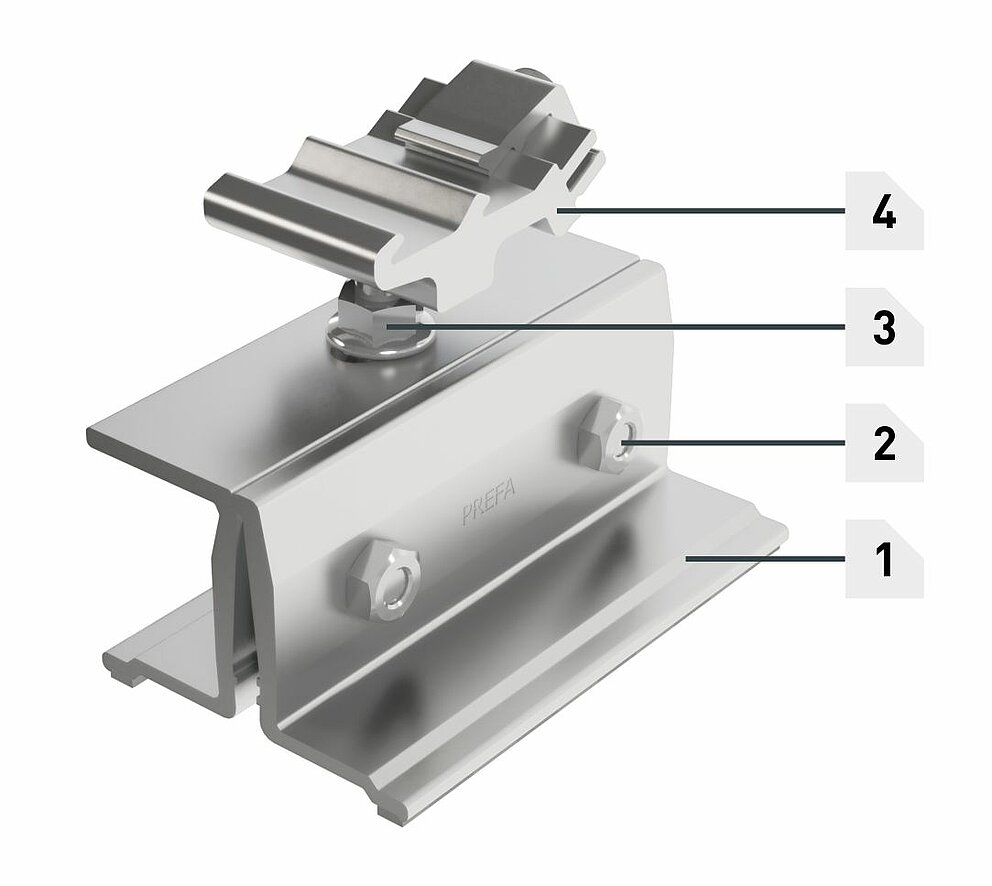

1 PREVARIO PREFALZ
2 kapupántcsavar és anya M10 (SW 17)
3 menetes szár anyával M12 (SW 18)
4 síntartó

Állíthatósági tartomány	36 mm
rögzítőelem	Rögzítés a kettős állókorcon
Szín	natúr
Elemei	Sínrögzítő (EN AW 6005A T6) Rögzítőcsavar M8 x 30, rozsdamentes acél (T40) Menetes szár M12 × 90, rozsdamentes acél 2 peremes anya M12, rozsdamentes acél (SW 18) 2 kapupántcsavar M10 × 25, rozsdamentes acél (SW 17) 2 hatlapú anya M10, rozsdamentes acél (SW 17) EPDM tömítés

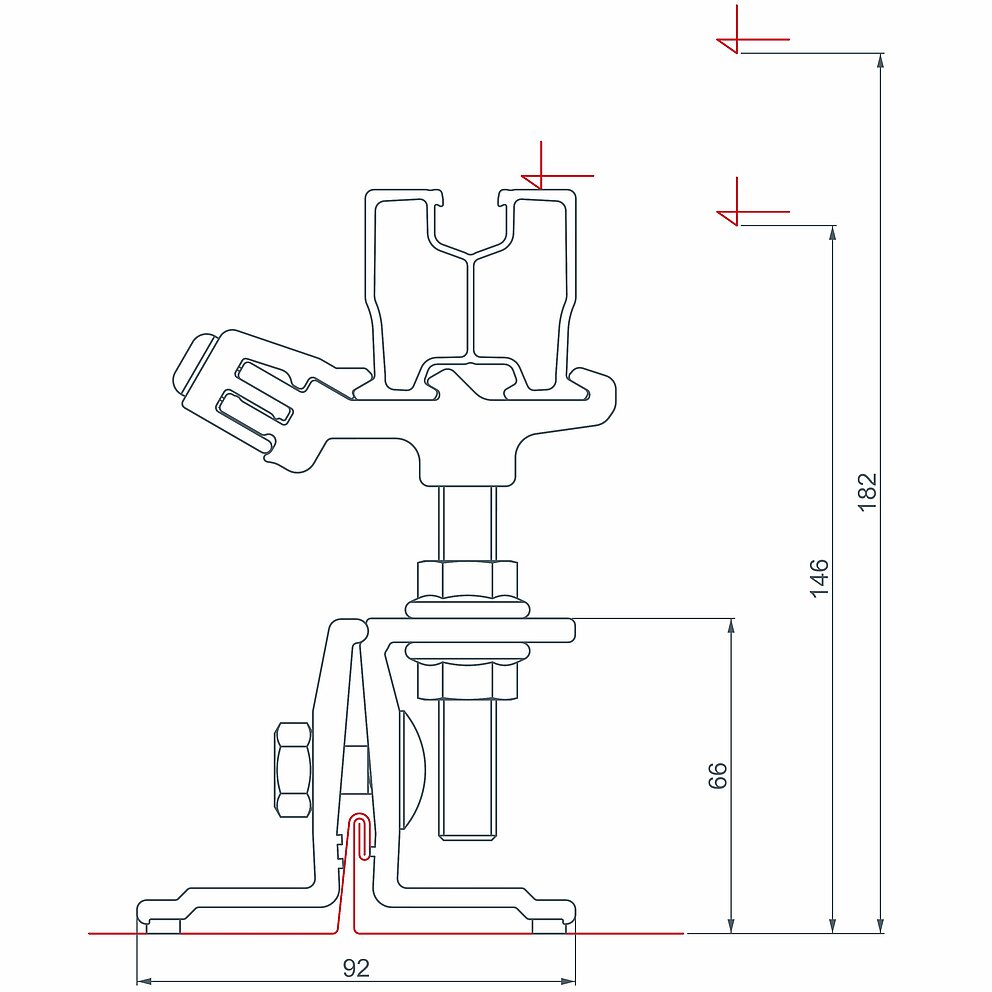

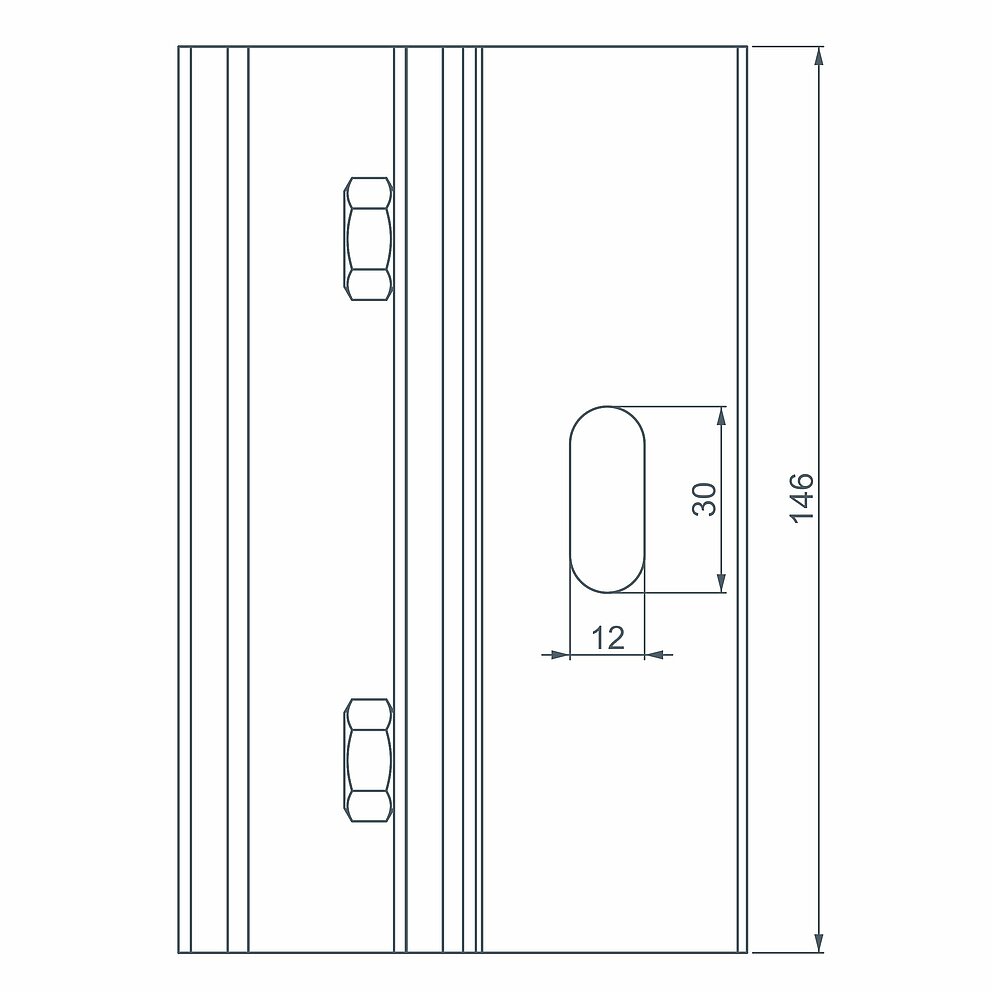

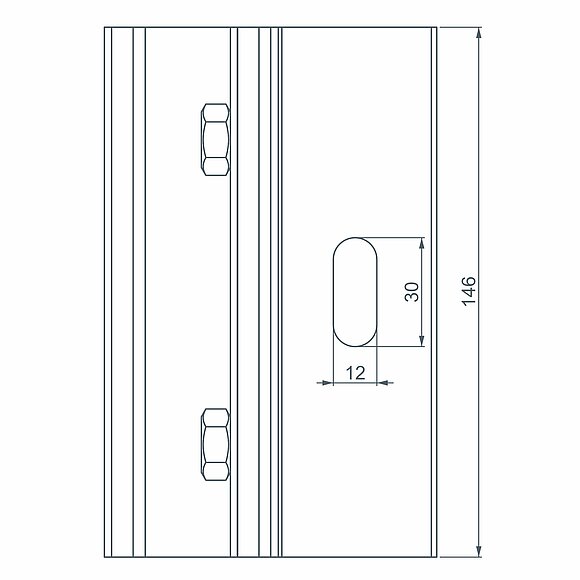

PREVARIO PREFALZ komplett (balra) és alsó rész (jobbra)

A teherhordó tetőfedéssel szembeni követelmények:

Kettős állókorcos fedés PREFALZ vagy FALZONAL®
Fedés rögzítése PREFA hafterrel és PREFA rozsdamentes bordás szeggel 28/30 vagy 28/25, ill. PREFA nemesacél süllyesztett fejű csavarokkal 4,5/30
- Hafterek közötti távolság a szélterhelési számítás szerint (max. 33 cm)
Tető felső éle távolsága Prefa profilsín felső éléhez ≤ 150 mm
Távolság két korckapocs között ugyanazon korcon ≥ 400 mm

Tetőszerkezet méretezése a fellépő terhekre a mindenkori érvényes szabványok szerint.

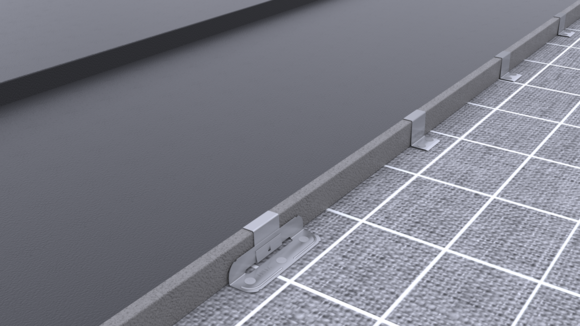

A modulfelület területén a maximális haftertávolságot, 33 cm hafterközéptől hafterközépig nem szabad túllépni.
A napelemtartó ráhelyezése előtt a csavarokat meg kell lazítani.

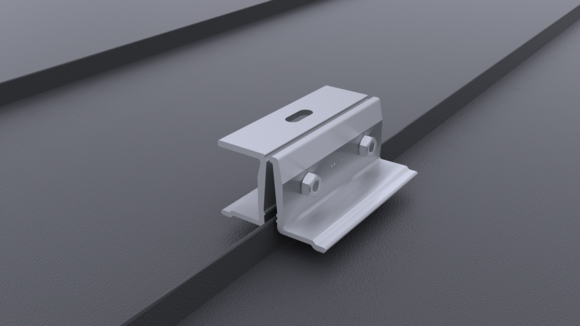

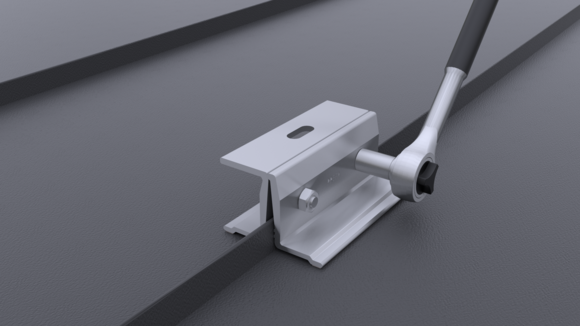

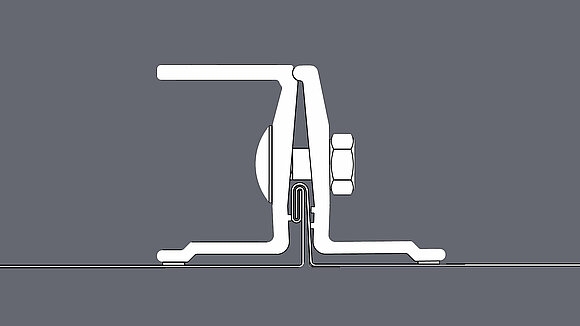

A PREVARIO PREFALZ pozicionálása

Ügyelni kell a kapocs fektetési irányára. A tartó fektetési irányát úgy kell megválasztani, hogy a menetes szár ezt követően a korcoldalon legyen elhelyezhető. A két nemesacél anyát 35 Nm forgatónyomatékkal húzza meg (17-es dugókulcsbetét).

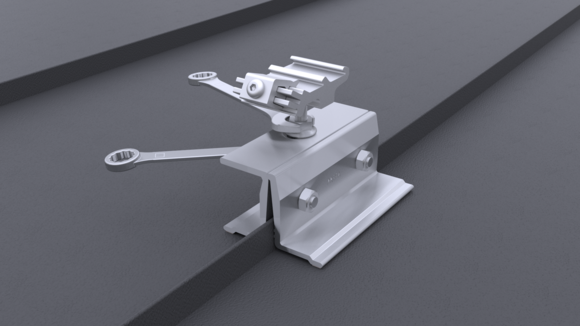

A PREVARIO PREFALZ szerelése

A menetes szár laza ráhelyezése profilsíntartóval és ellenanyákkal. Anyák kézi kontrázása a profilsíntartó lehetséges későbbi magasságátállításához (18-as villáskulcs).

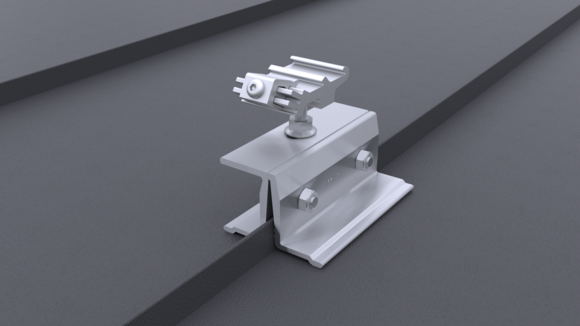

A sínrögzítő rögzítése

PREVARIO PREFALZ

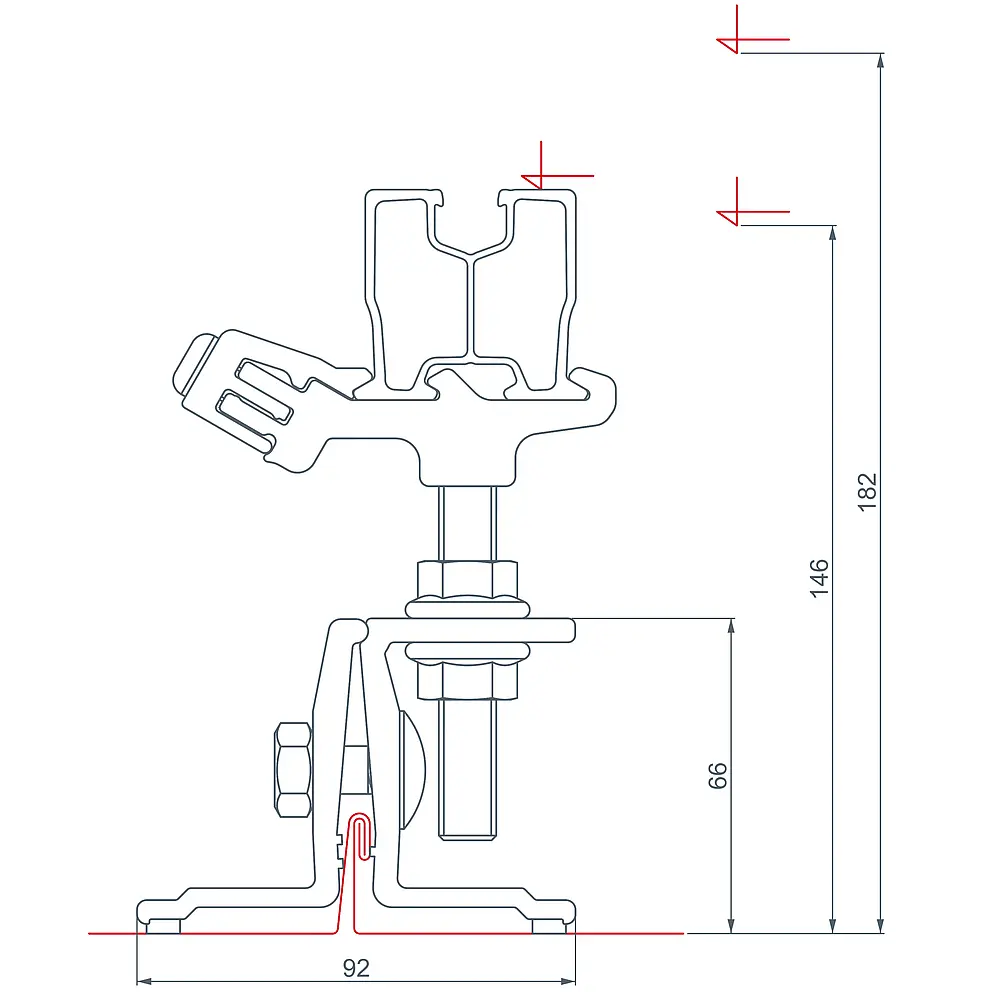

Műszaki adatok PREVARIO PREFALZ
