A PREVARIO Sunny alkalmas PREFALZ kettős állókorcos fedéshez és az összes PREFA kiselemes fedéshez.
A Sunny csúszási tartománya a PREFALZ csúszóhafterekre van méretezve. A Sunny rögzítése nem befolyásolja a PREFALZ fedés hőtágulását 12 m sarnihosszig.
Figyelem
A derékszögű hosszított csúszóhafter felhasználásánál (15 m sarnihosszig) lépjen kapcsolatba a PREFA terméktechnikai részlegével.
80 °C hőmérsékletkülönbség esetén a Sunny napelemtartó és a fixhaftersáv közötti távolság legfeljebb 7,5 m lehet.

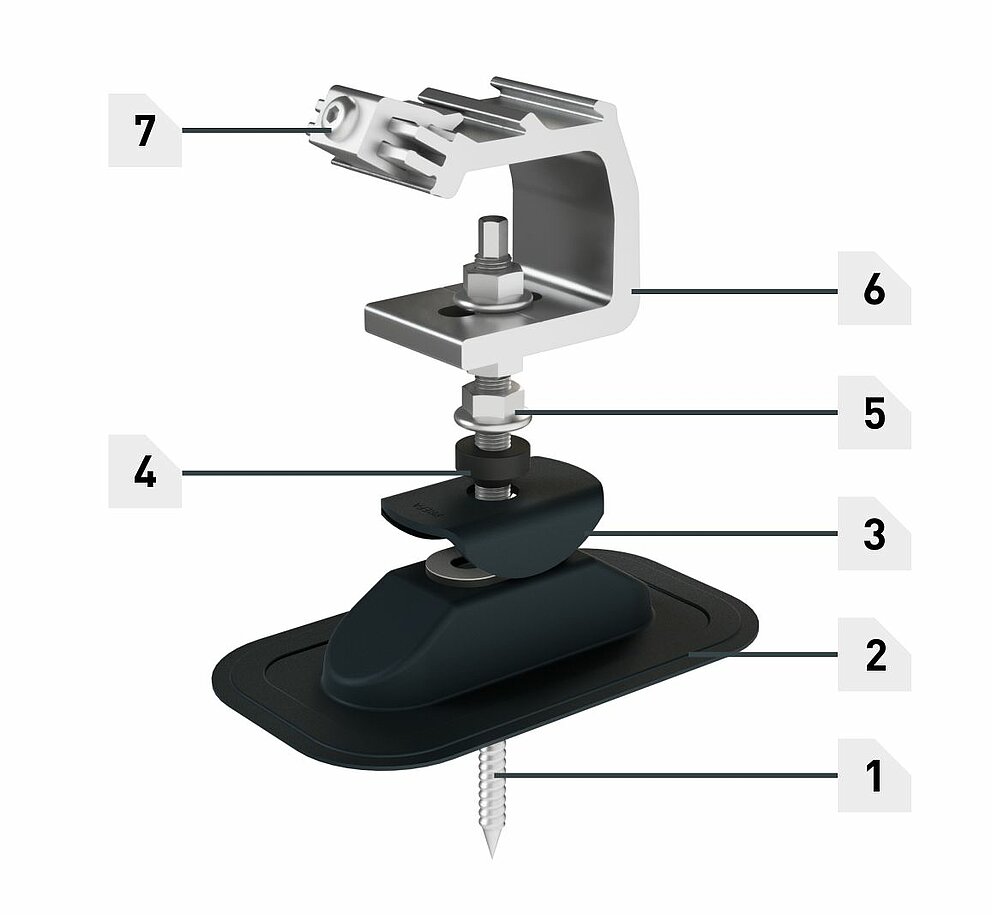

1 állványcsavar M12 x 250 vagy M12 x 350 (SW 9)
2 PREVARIO Sunny

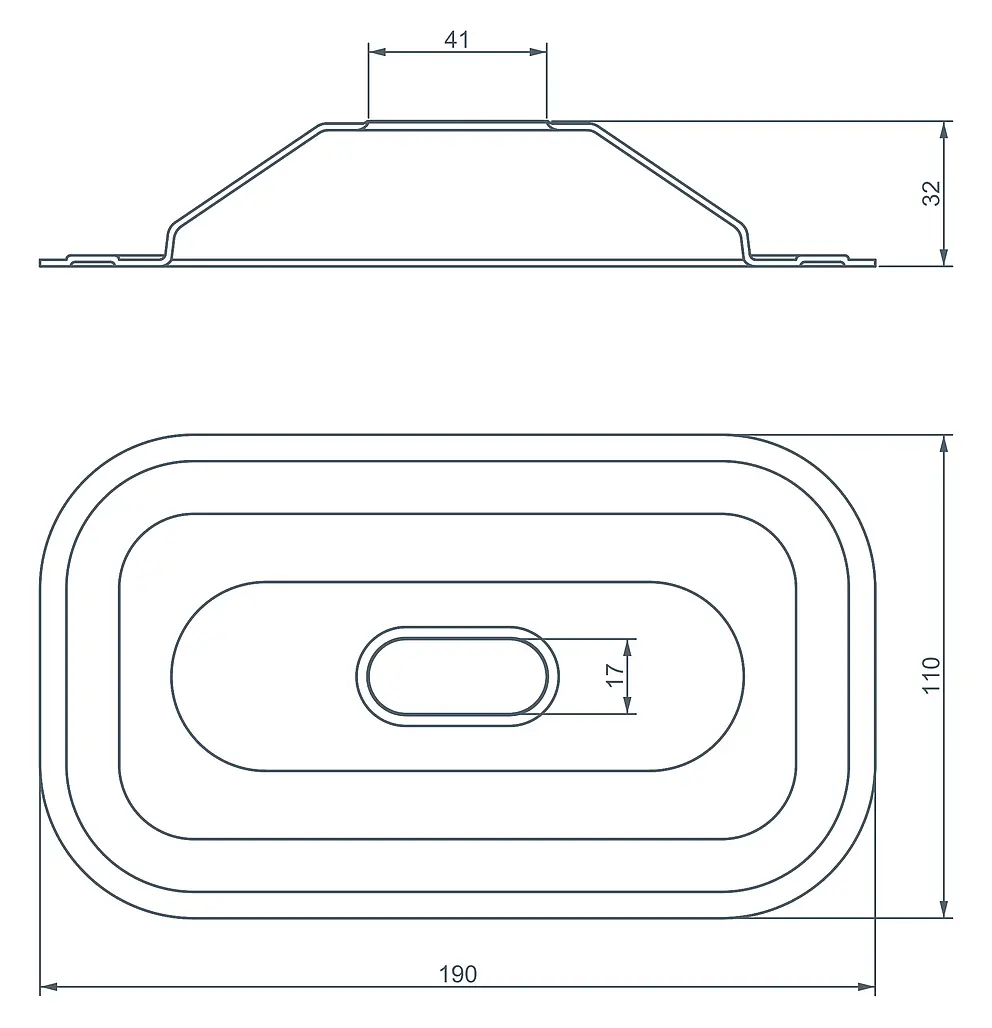

3 lapos kupola
4 EPDM-tömítés
5 hatlapfejű peremes anya M12 (SW 18)
6 síntartó
7 rögzítőcsavar M8 (T40)
Állíthatósági tartomány |
22 mm |
|---|---|
rögzítőelem |
PREVARIO Sunny 250 – egyhéjú tetőrétegrend PREVARIO Sunny 350 – kéthéjú tetőrétegrend |
Szín |
porszórt antracit színben (kalotte és Sunny) |
Elemei |
3 peremes anya M12, rozsdamentes acél (SW 18) |
Szükséges kiegészítők |
Speciális ragasztó készlet |

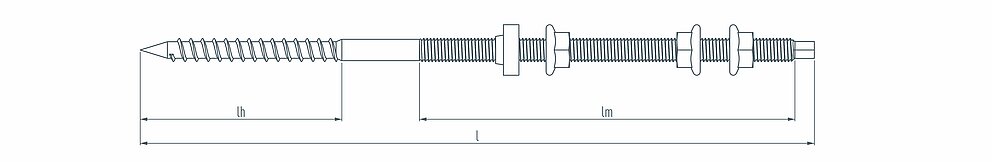

Állványcsavar méretei
Méret |
l |
lh |
lm |
SW |
M12 x 250 |
250 |
100 |
100 |
SW 9. |
M12 x 350 |
350 |
100 |
195 |
SW 9. |
A teherhordó alátétszerkezettel szembeni követelmények:
Az ellenléc teherhordó szerkezetként működhet, ha a fent nevezett pontokat betartják és a napelemtartó terheit ezeken át a szarufákfel tudják venni. Tetőszerkezet méretezése a fellépő terhekre a mindenkori érvényes szabványok szerint.

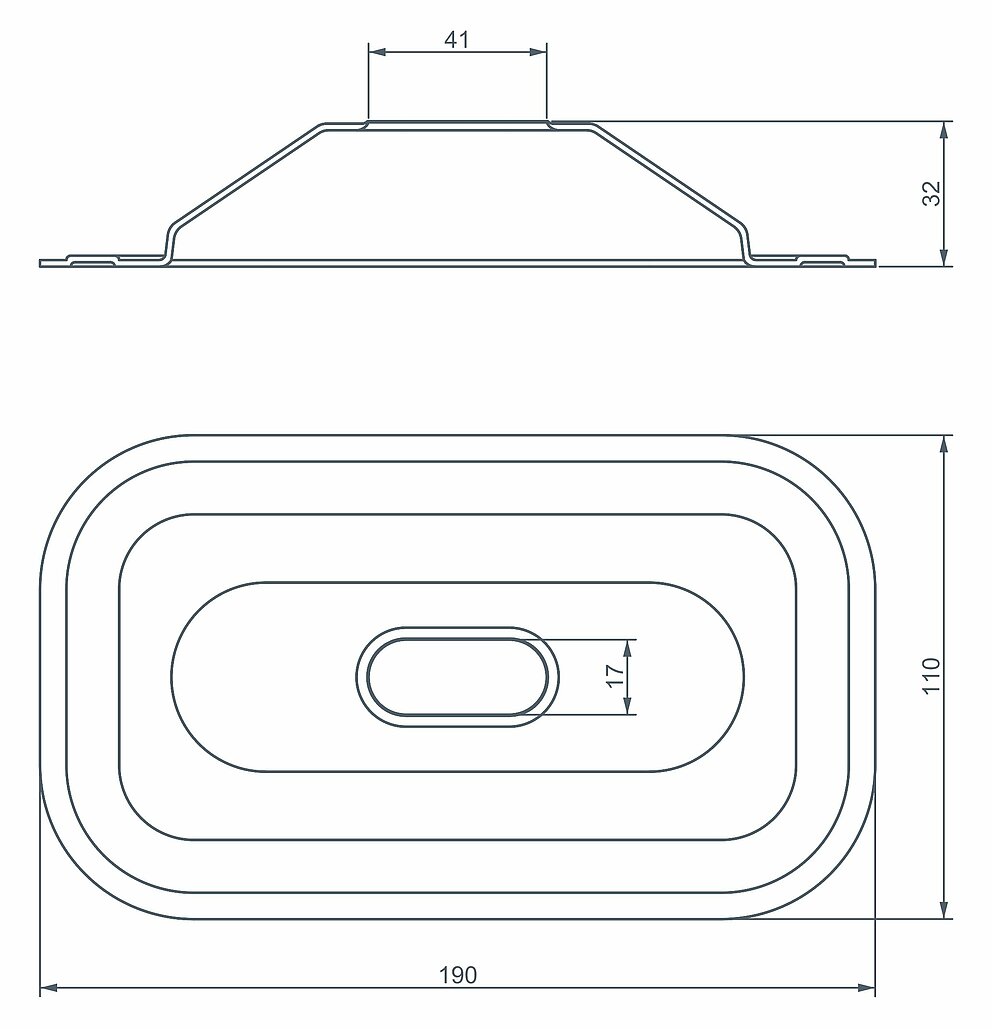

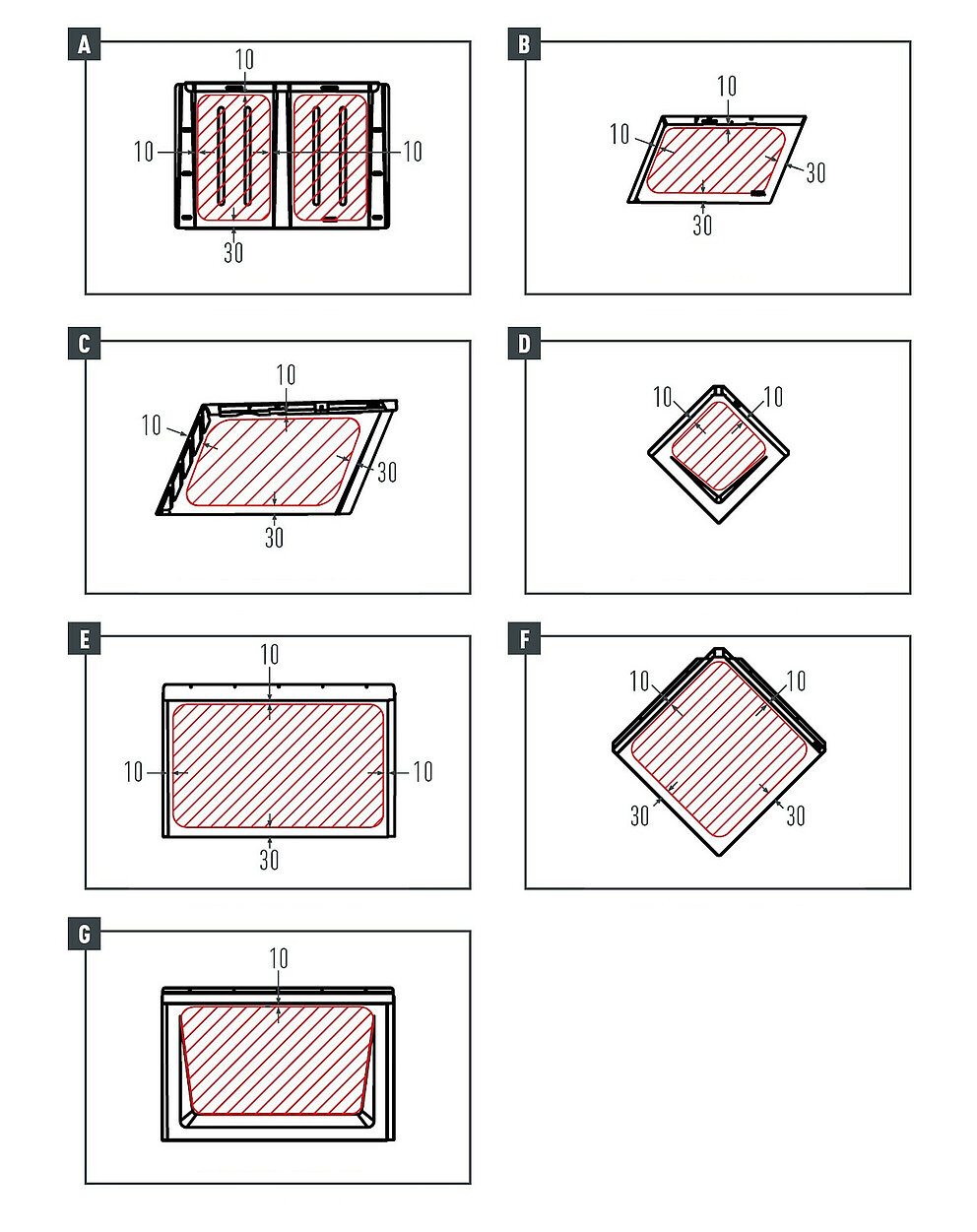

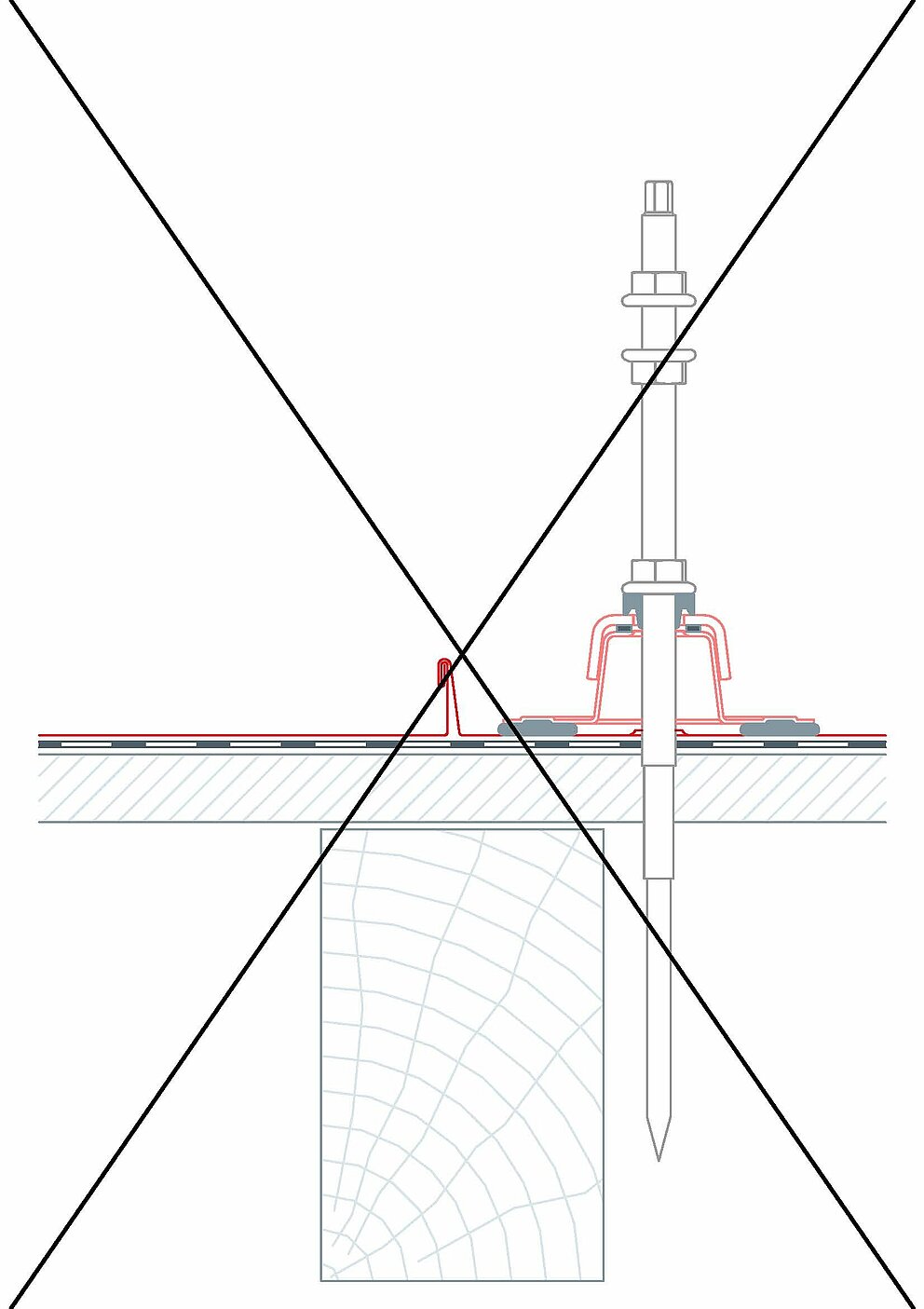

Amint az előző ábrán látható, a PREVARIO Sunny szerelési területe kiselemes PREFA fedéseknél korlátozott. A Sunny szerelése kizárólag egyenes felületen történik. Mivel a Sunny csupán tömítő feladatokat lát el, a takarókupak közelebbre kerülhet a korchoz.
Szerelése teljes deszkázatra vagy lécezésre lehetséges. Kis méretű PREFA tetőfedő elemek esetében a PREVARIO Sunny felszereléséhez szükséges lehet – pl. ha a szarufa feletti szerelési területen korc van – egy alátétlemez beszerelése.

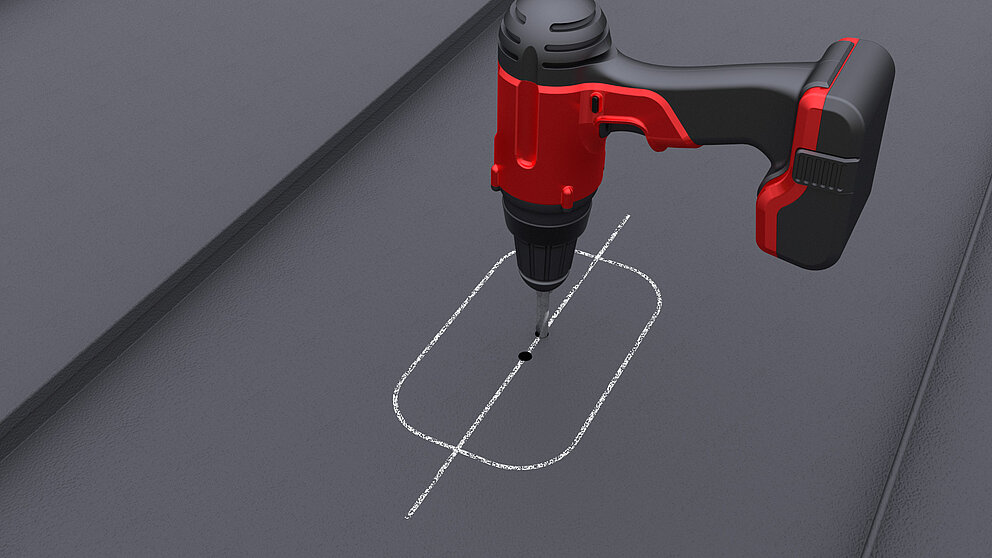

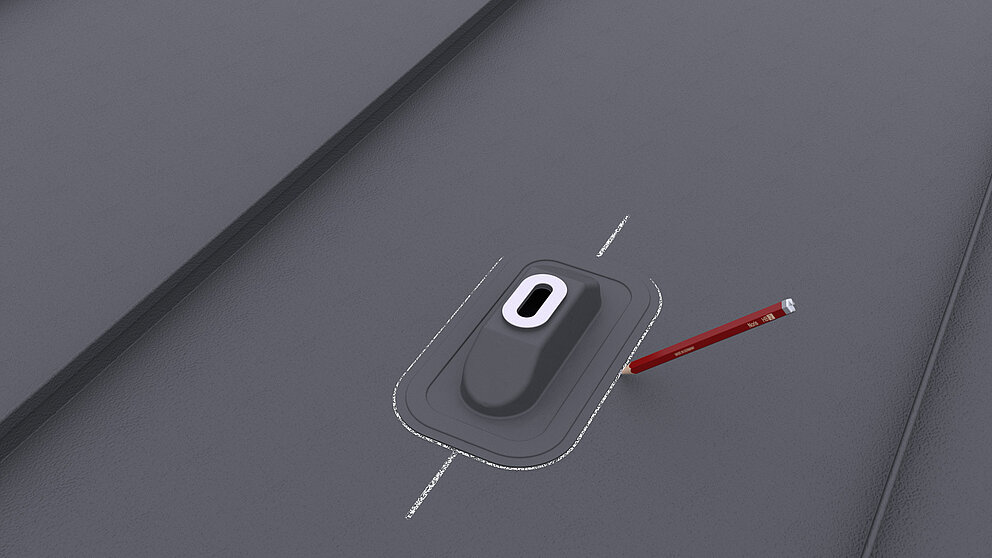

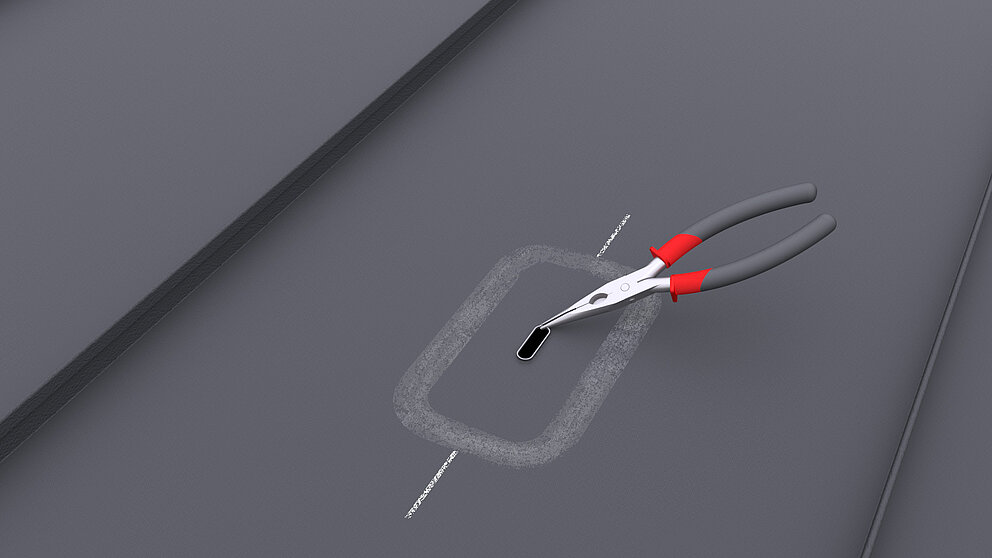

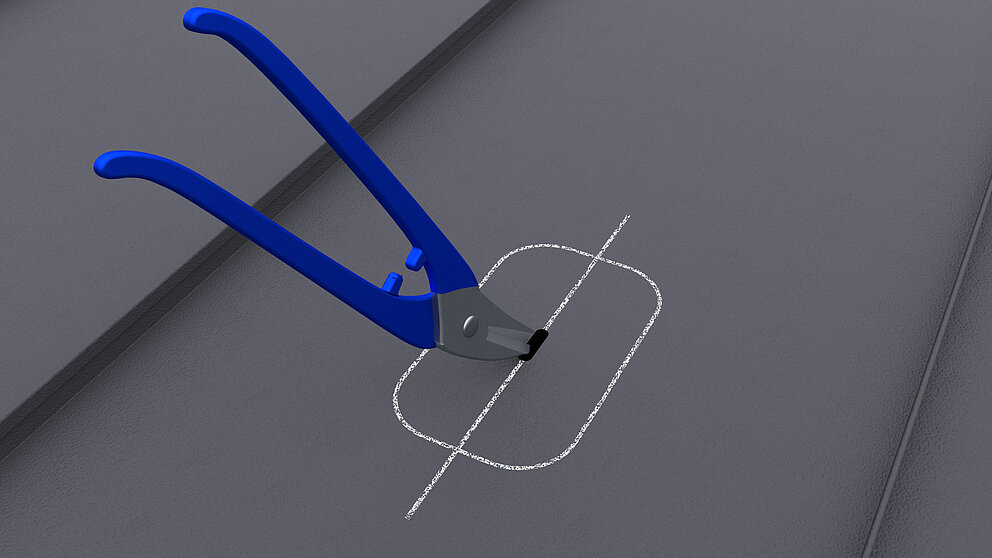

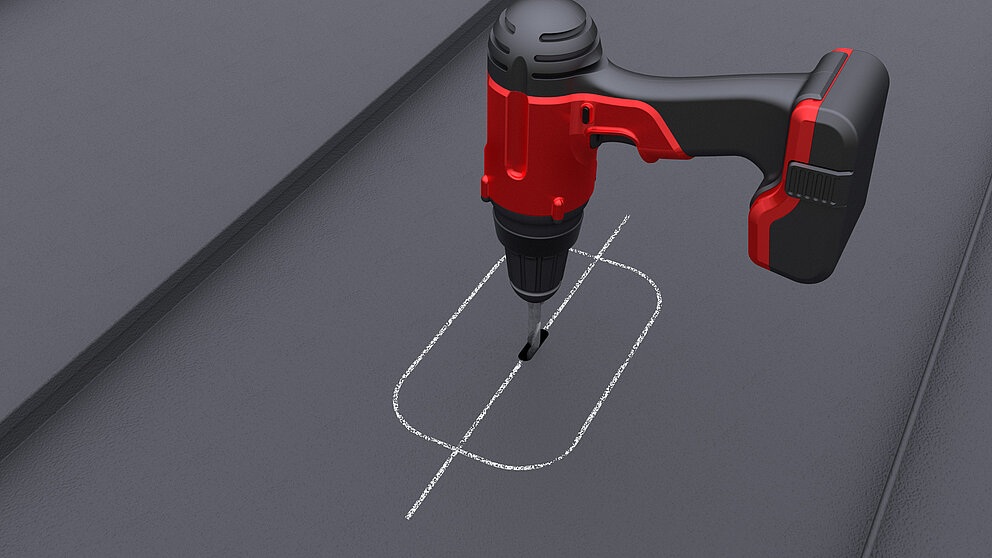

Körvonal és ovállyuk bejelölése. Ovállyuk (⌀ 13 mm) előfúrása a PREFALZ sarniban (furat elegendő kiselemes fedéseknél). Ovállyuk (⌀) kivágása a PREFALZ sarniból (elmarad kiselemes fedéseknél).
Az alátétszerkezet előfúrása központosan az ovállyukban vagy a furatban ⌀ 8 mm-rel.

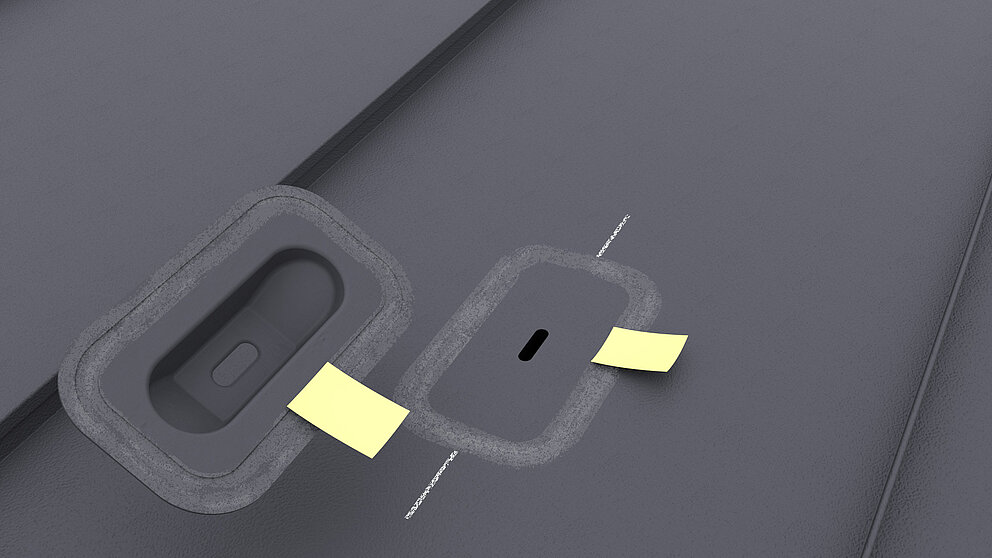

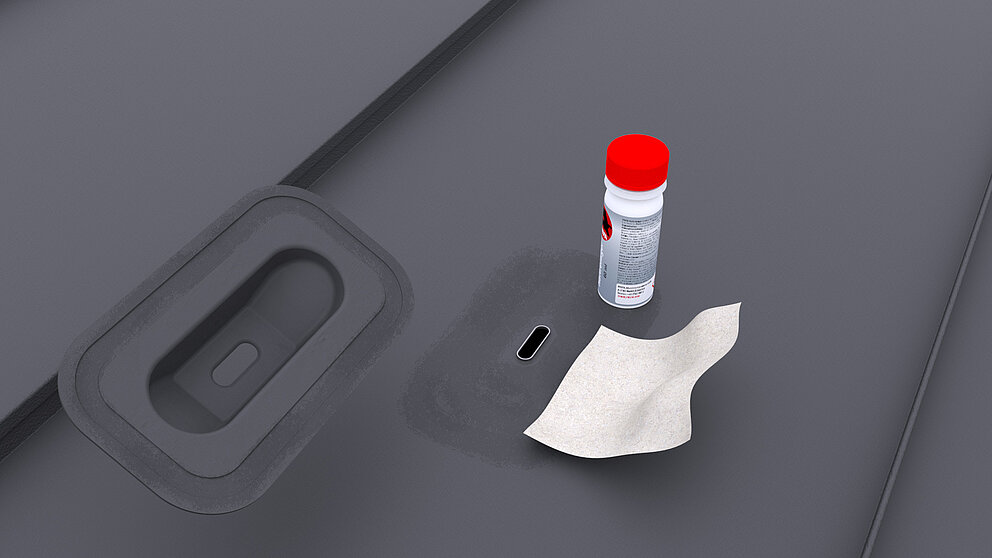

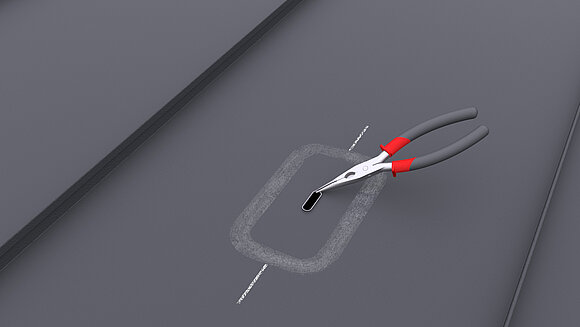

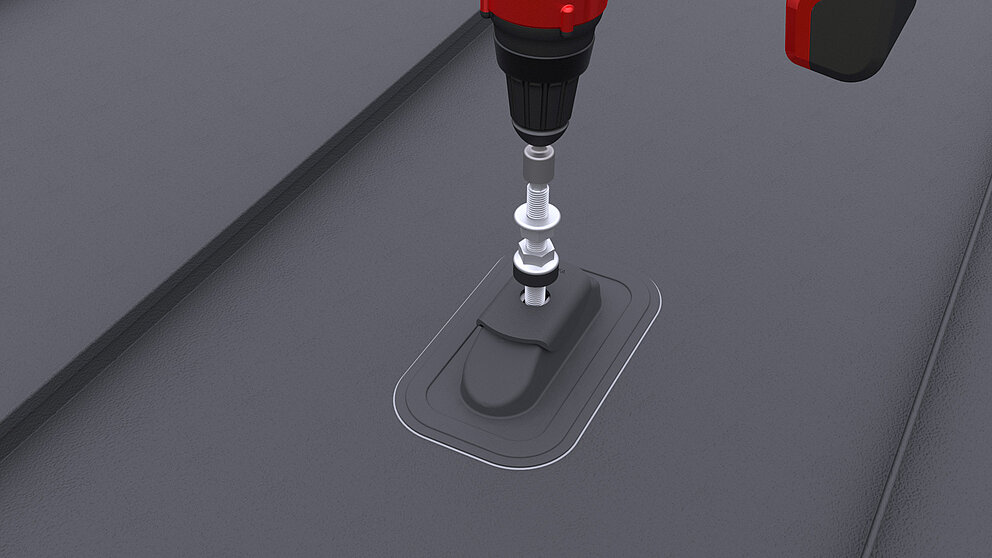

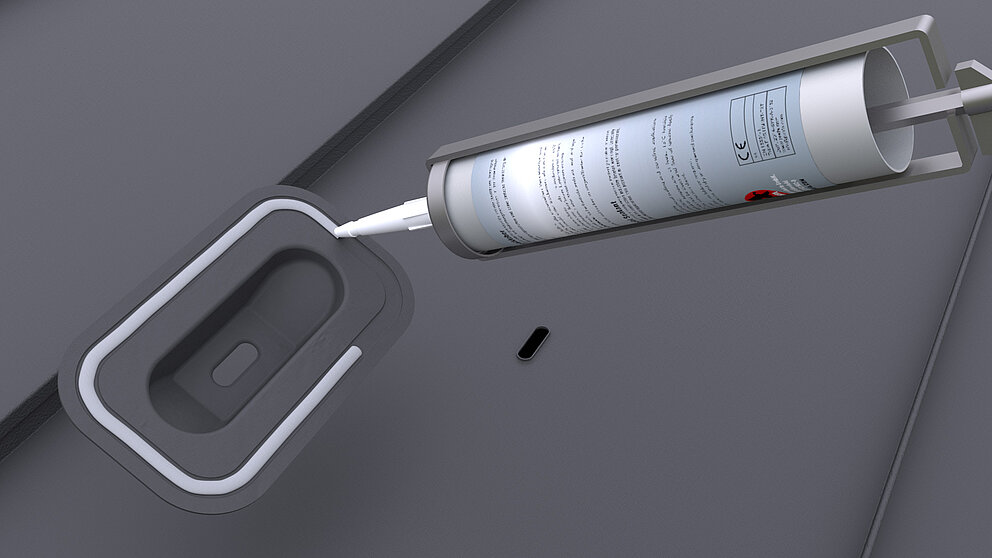

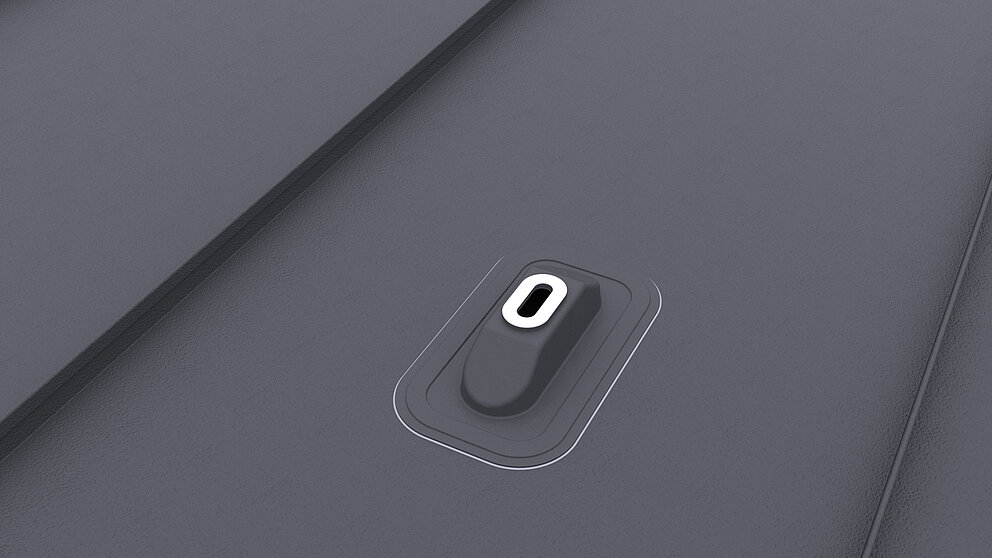

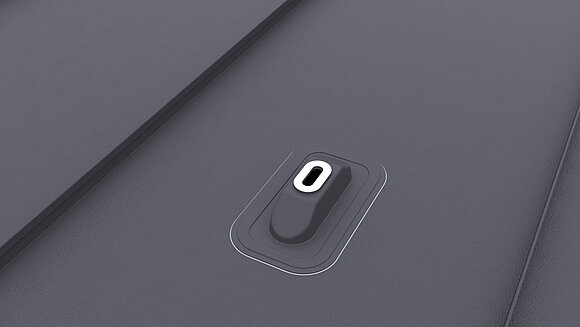

A ragasztási helyet a tetőfedő elemen és a PREVARIO Sunny napelemtartón csiszolja meg. Ovállyuk vagy furat felperemezése. A megcsiszolt ragasztási helyet felülettisztítóval tisztítsa meg. Vigyen fel ragasztócsíkot (⌀ 10 mm) a megcsiszolt és megtisztított Sunny-ra. Központosan préselje rá a PREVARIO Sunny-t. Kalotte felhelyezése, és állványcsavar becsavarozása fúrógéppel (9-es dugókulcsbetét). Behajtási mélység a tartó alátétszerkezetbe (szarufa): legalább 80 mm.
Megjegyzés
Ha az EPDM-tömítés nem a állványcsavar sima szárán van, hanem az M12-meneten, akkor kiegészítő intézkedés szükséges a csavar és a gumitömítés közötti tömítéshez.

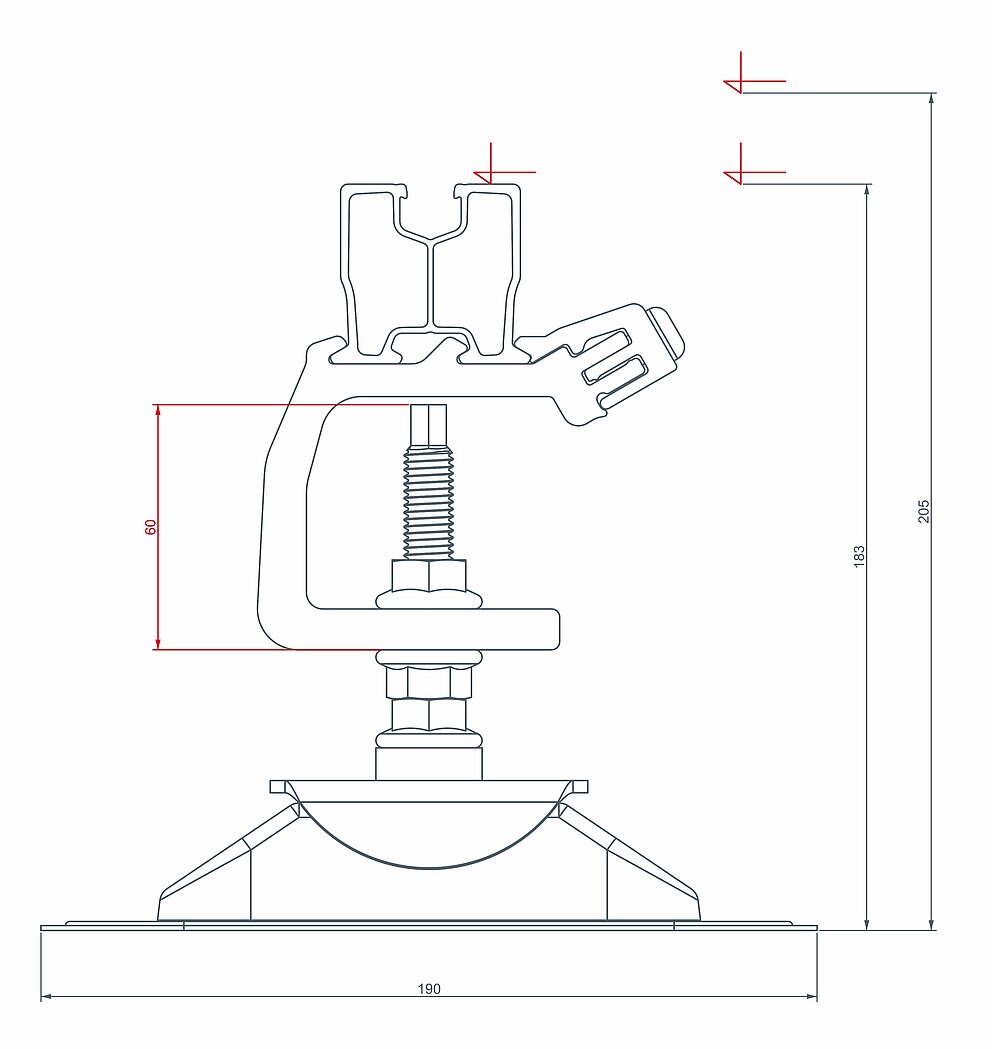

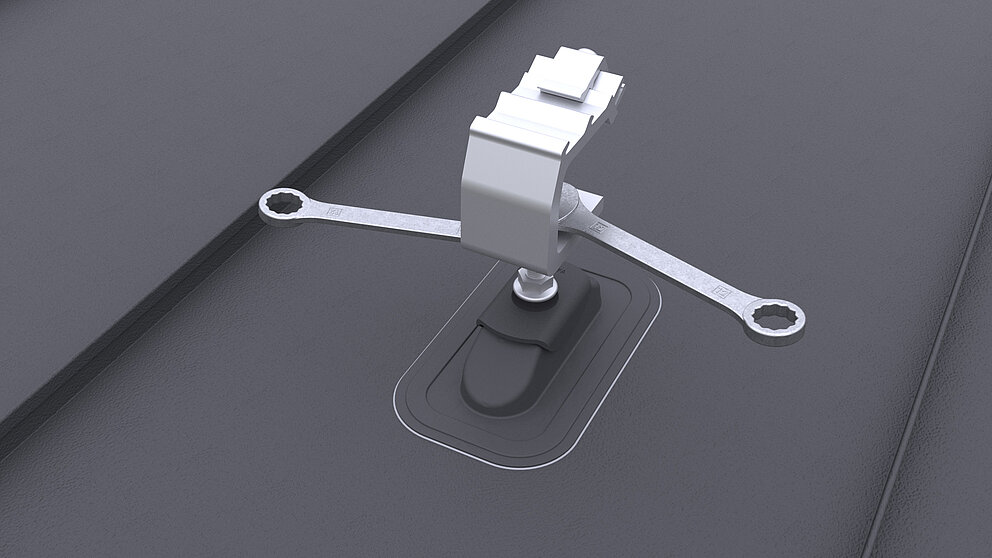

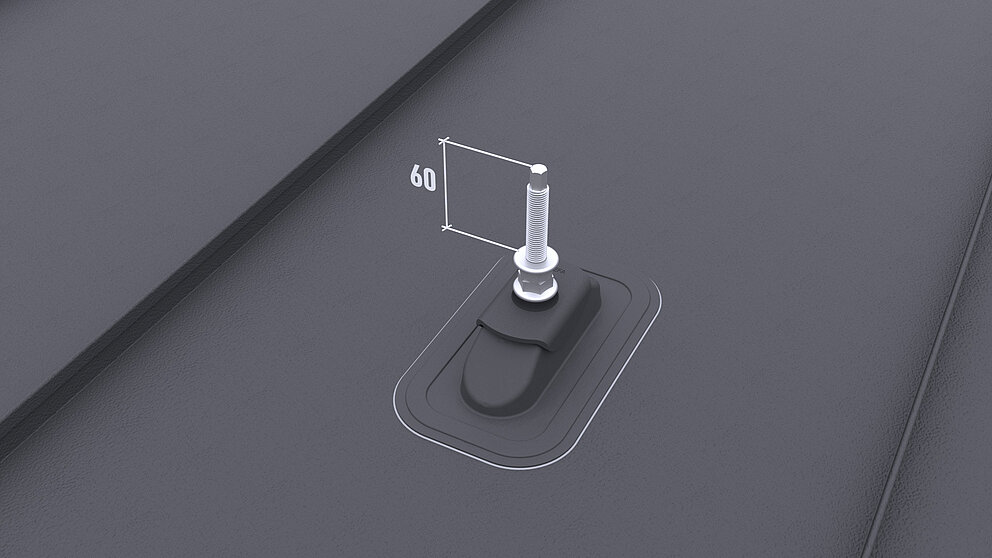

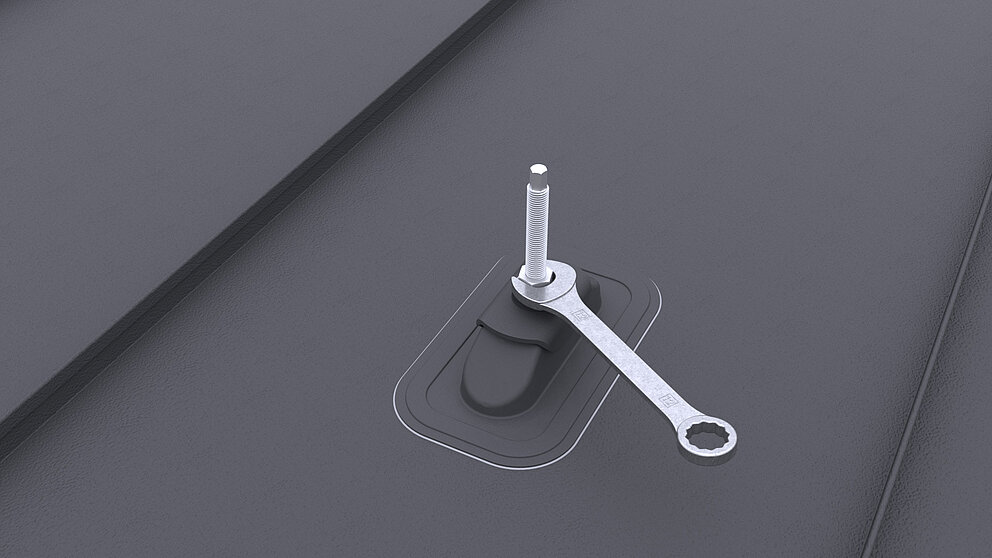

Anya becsavarozása, amíg az EPDM-tömítés kifelé kidudorodik (18-as villáskulcs). Szerelje fel a második anyát, és tekerje egészen ütközésig lefelé. Az állványcsavart a második anya felső élétől (síntartó felfekvése) mérve 60 mm-rel felfelé mérje ki, és vágja le. Szerelje fel a síntartót, és a megfelelő magasságban (a többi napelemtartóhoz igazítva) két villáskulccsal húzza meg (18-as villáskulcs).

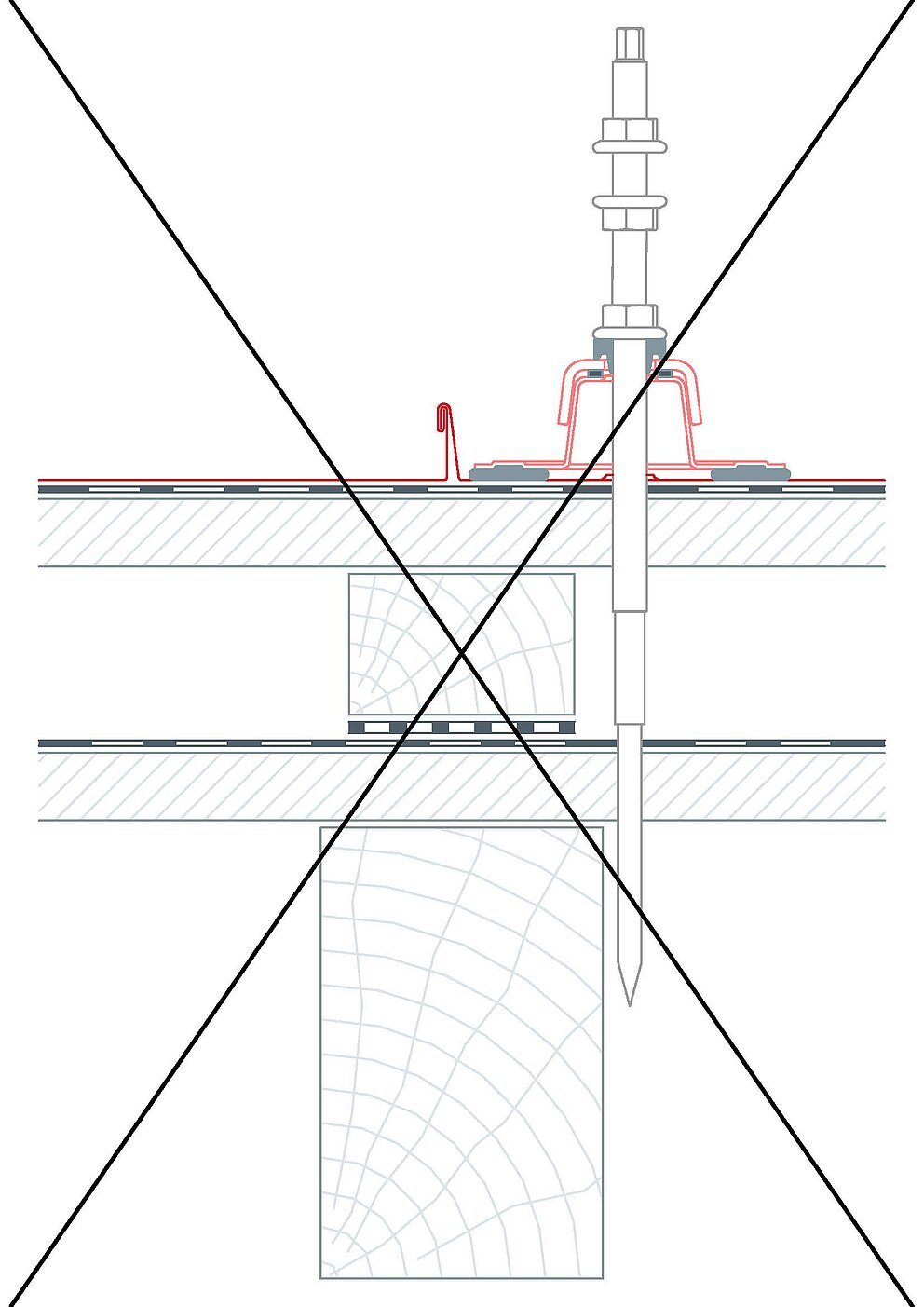

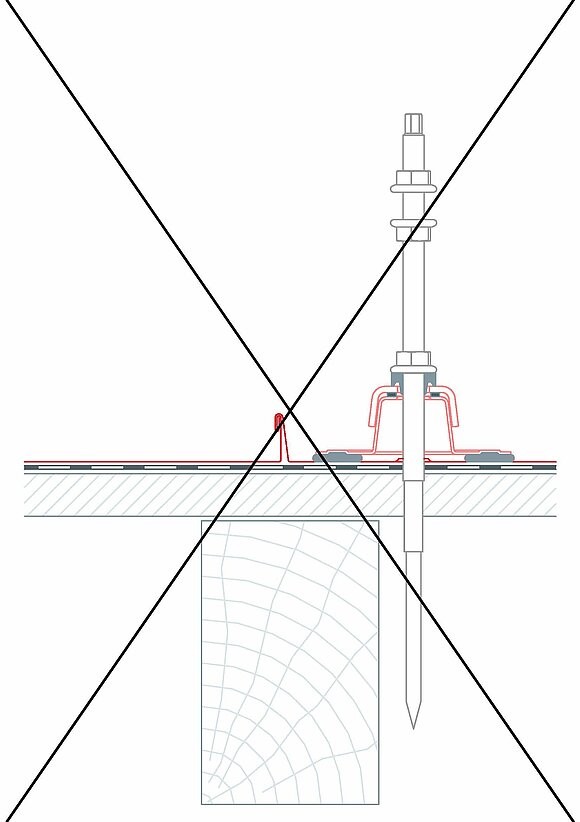

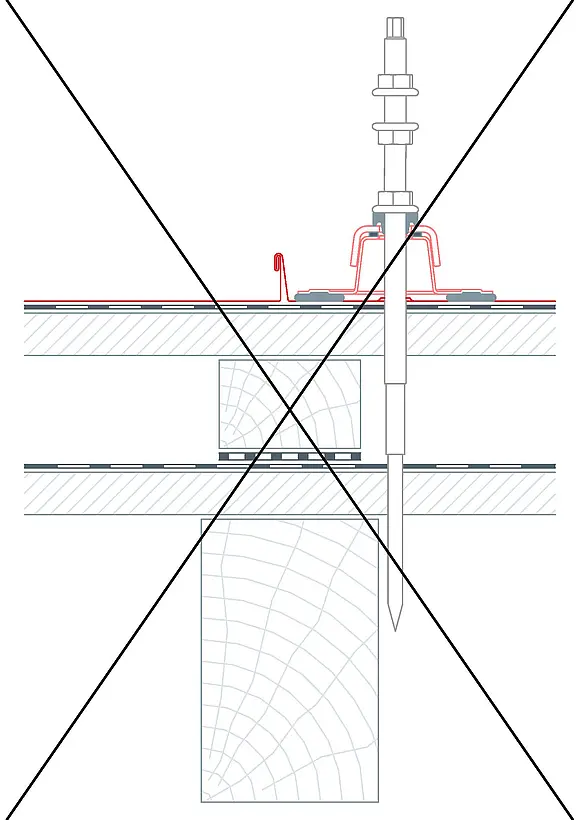

A PREFALZ kettős állókorcos fedésnél előfordulhat, hogy a PREVARIO Sunny takarókupakja helyhiány miatt már nem szerelhető fel. A PREVARIO Sunny szerelési útmutatóját figyelembe kell venni.

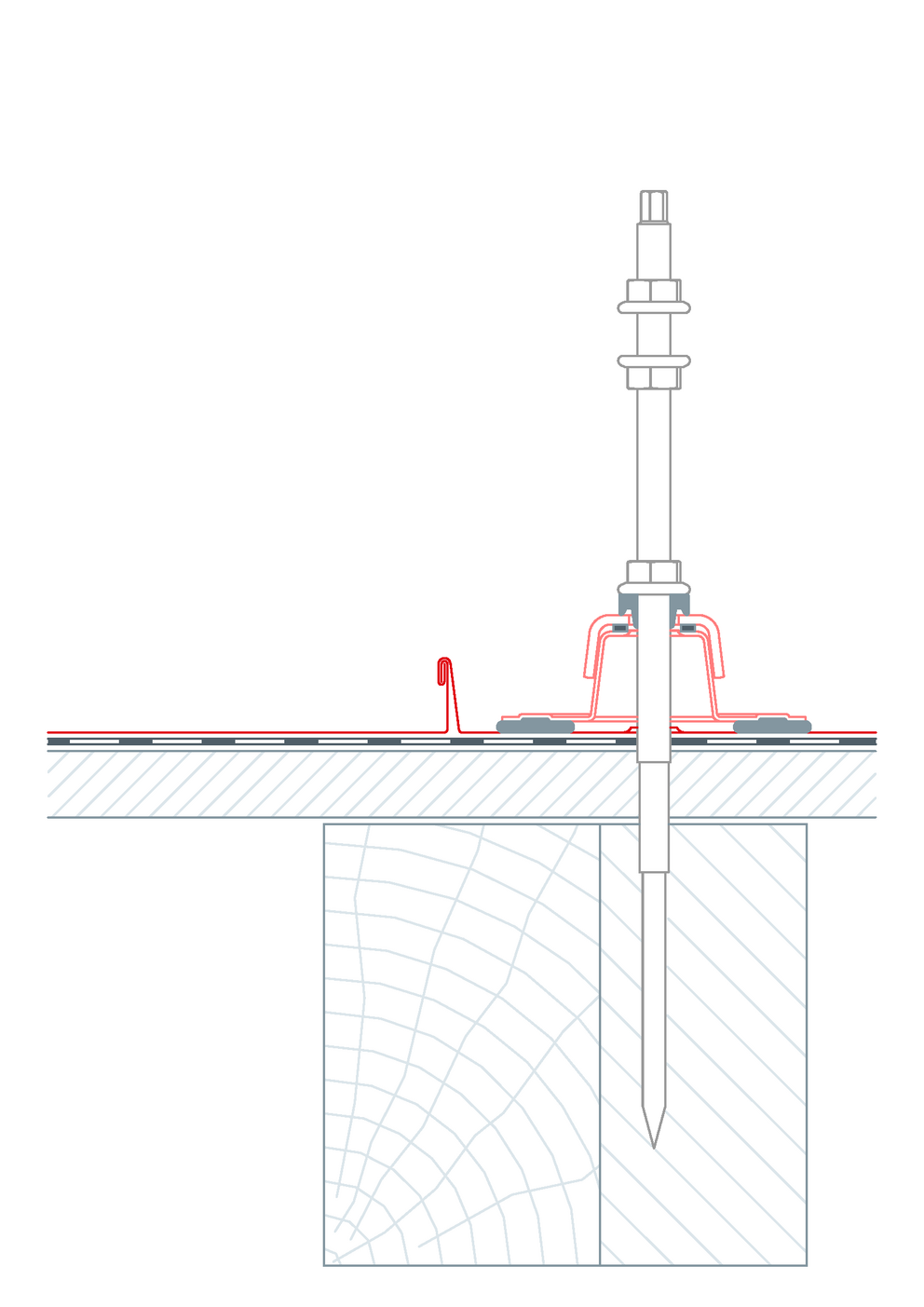

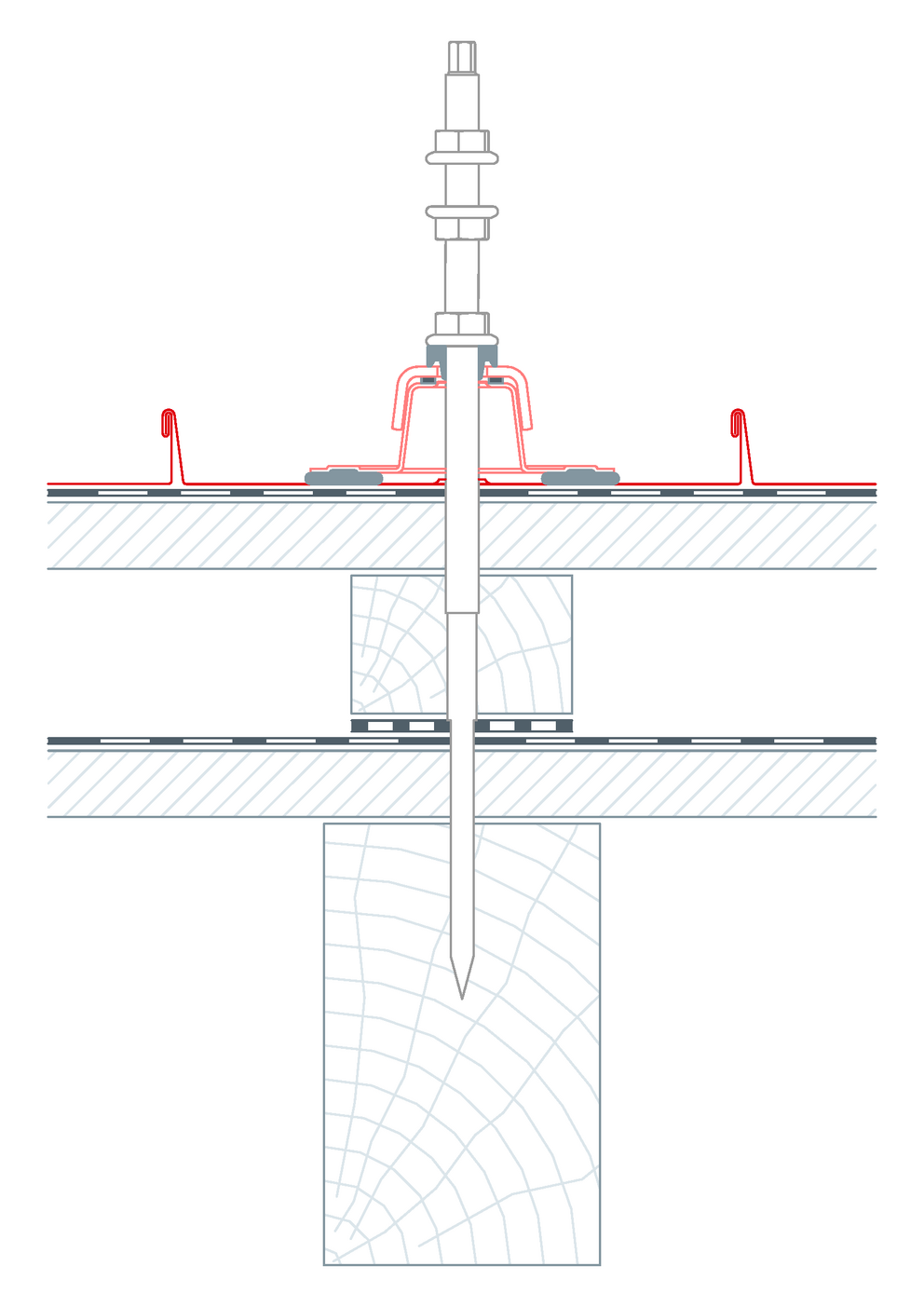

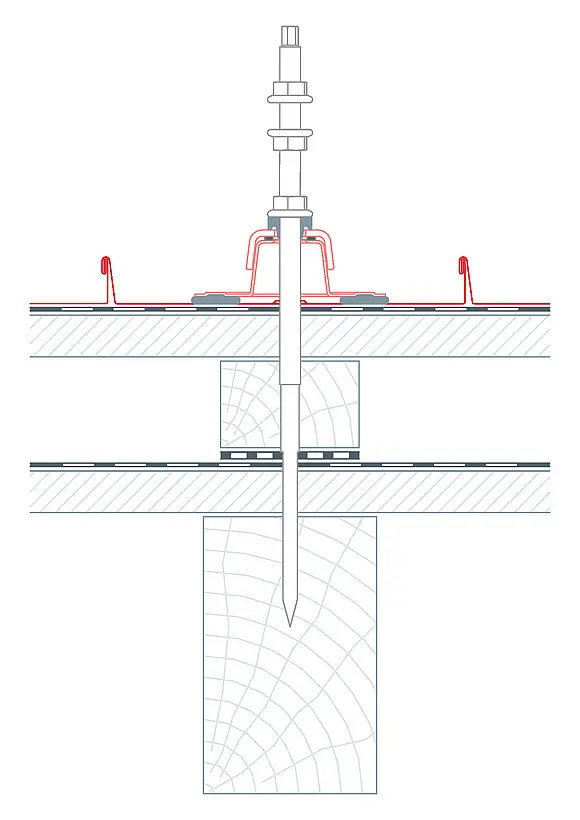

Egyhéjú tetőszerkezetnél az állványcsavarok alátétszerkezete áthelyezhető (pl. a teljes szarufahosszon szarufaduplázás, keresztrúd behúzása).
Kéthéjú tetőszerkezetnél a korc kivágása és azt követően keskeny lemezsáv befalcolása lehet egy megoldás.

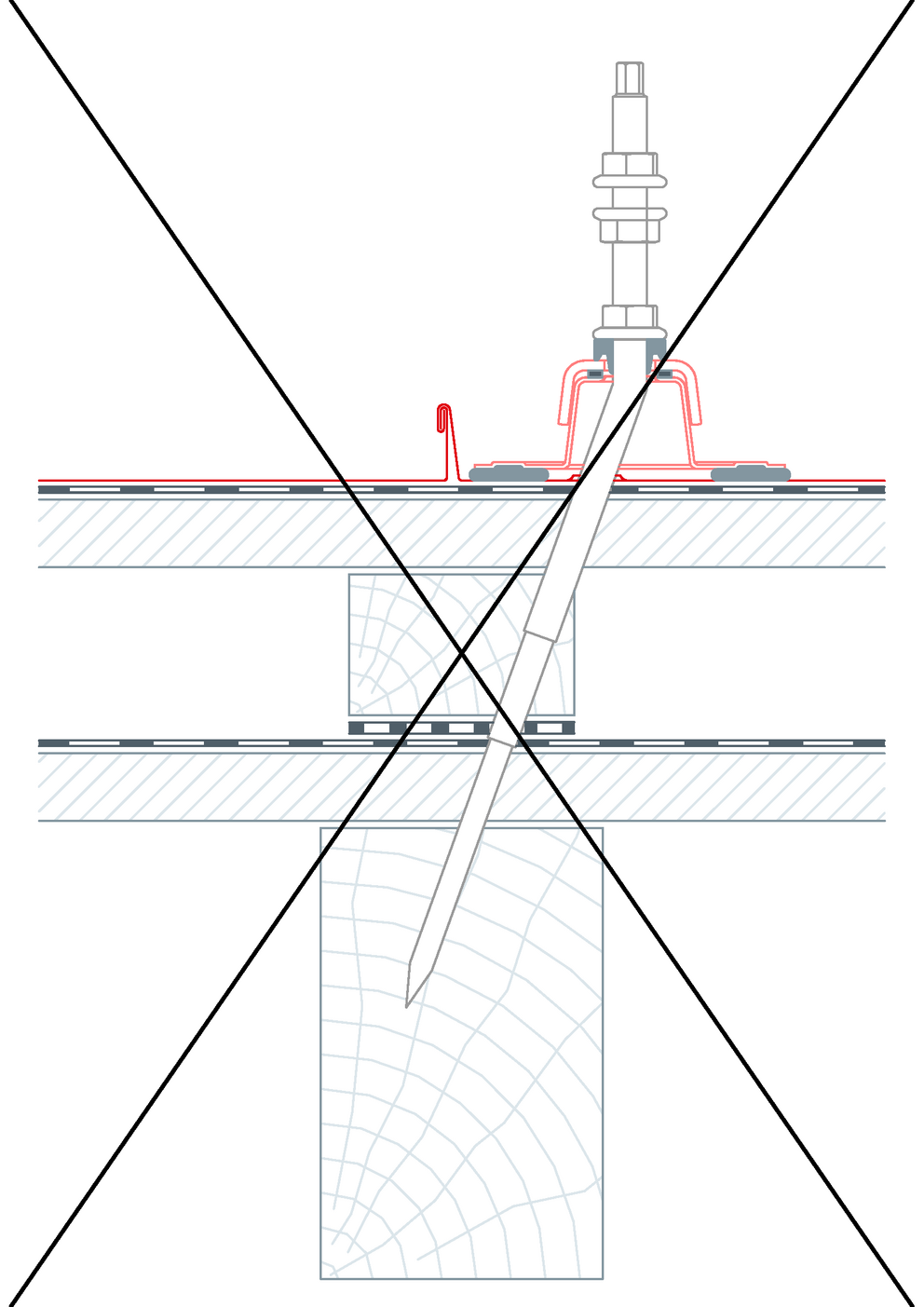

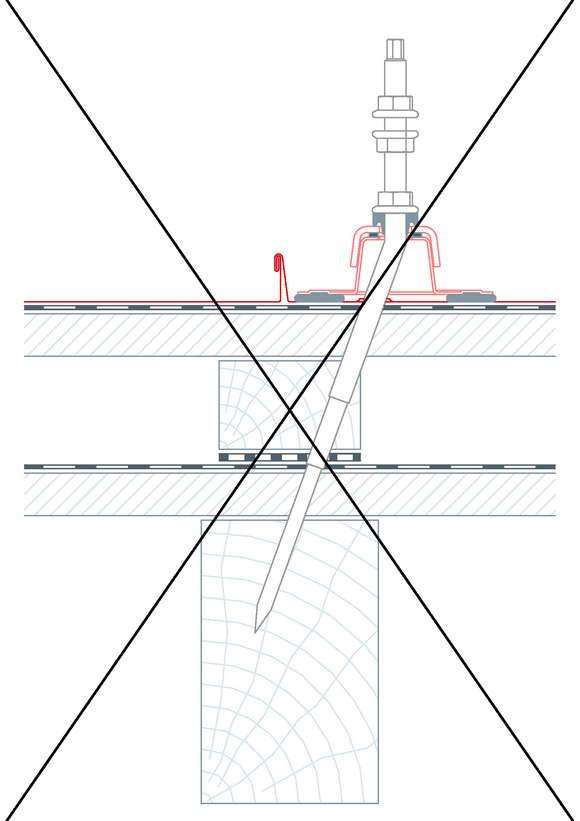

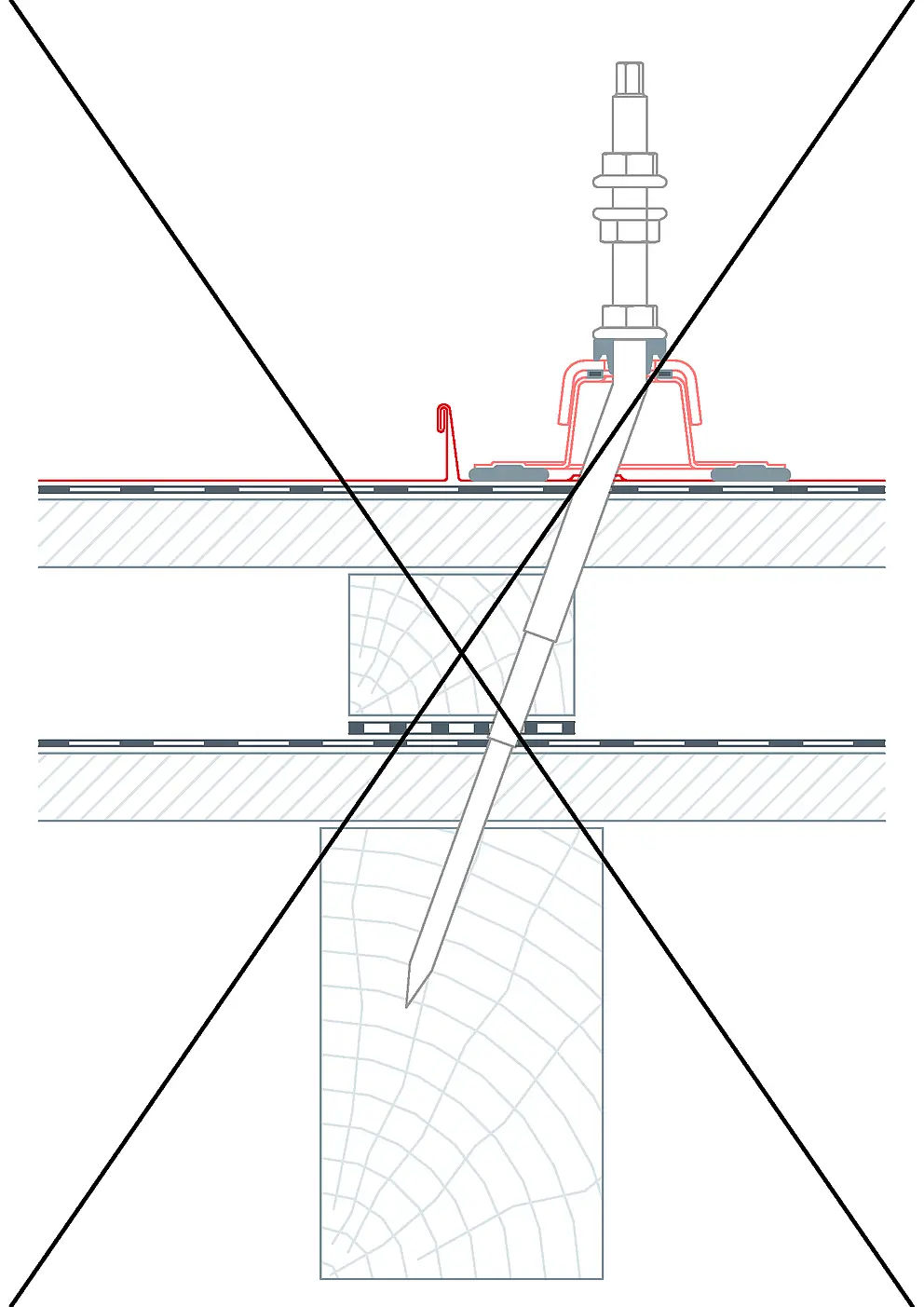

A csavarok ferde becsavarozása vagy utángörbítése nem megengedett.
