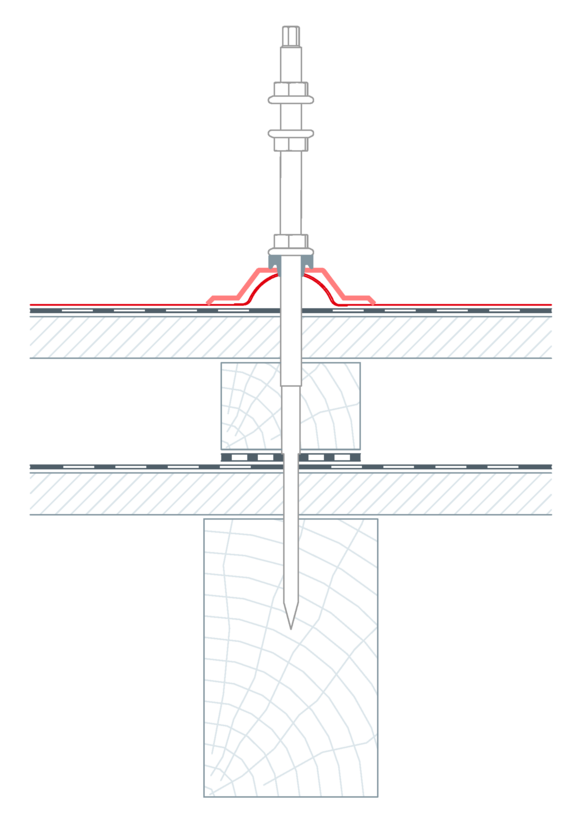

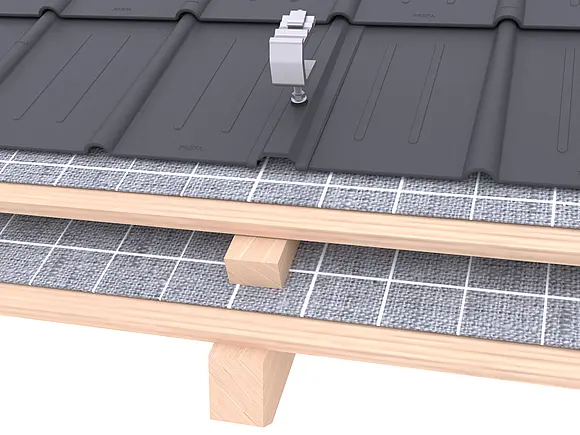

Ha pontosan a szarufa fölött (az állványcsavar szerelési területén) van a Classic elemek átfedési vagy középső hulláma, akkor az alátétlemez beépítése helyett a Sunny speciál alkalmazható.
Szükséges kiegészítők: Speciális ragasztó készlet
Megjegyzés

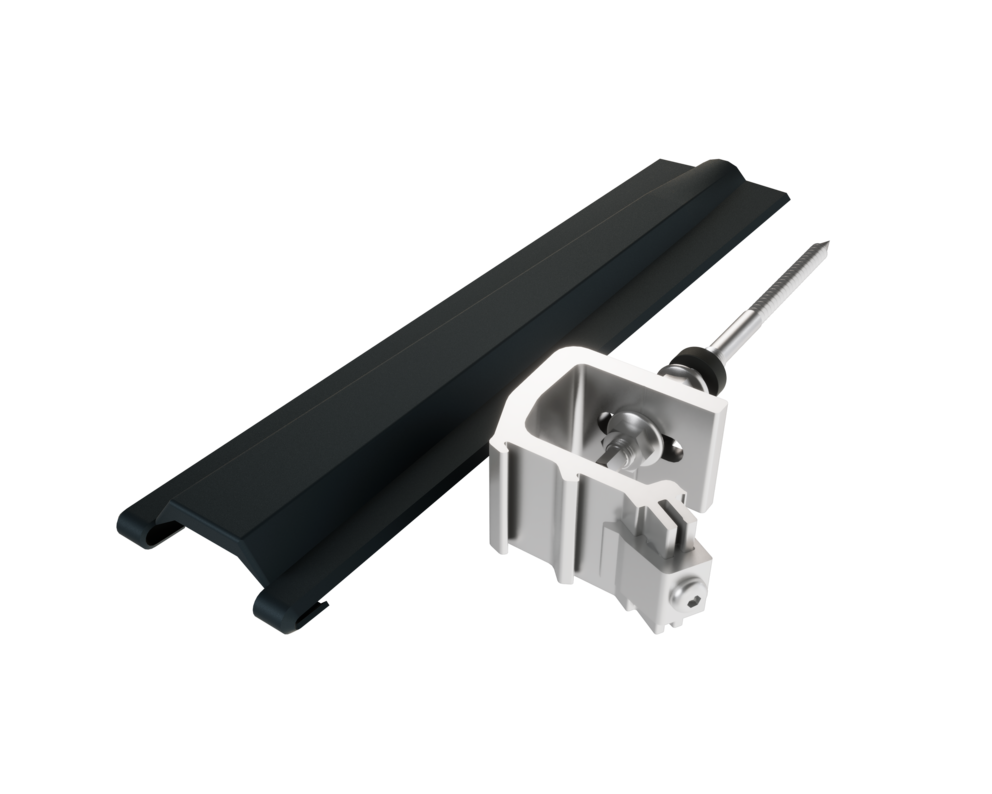

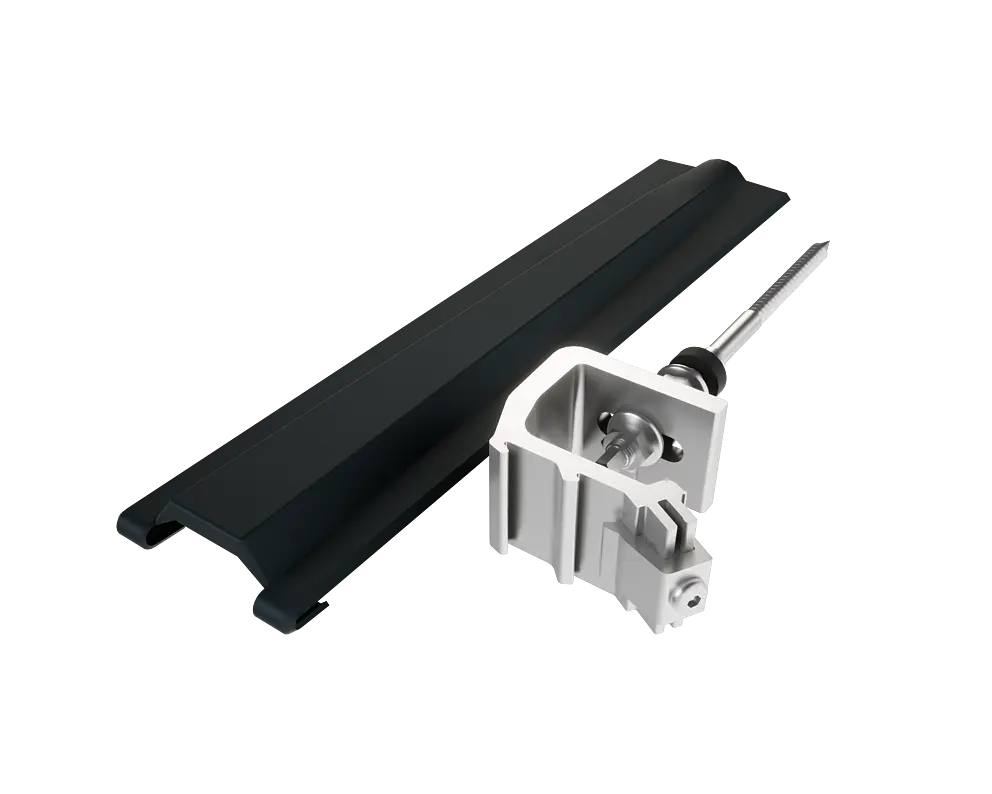

A PREVARIO Sunny Spezial kizárólag a Sunny napelemtartóval kombinálva használható. A PREVARIO 3.S-sel való kombinálás a különböző beépítési magasságok miatt nem lehetséges.
Állíthatósági tartomány |
22 mm |
|---|---|
rögzítőelem |
PREVARIO Sunny 250 – egyhéjú tetőrétegrend PREVARIO Sunny 350 – kéthéjú tetőrétegrend |
Szín |
porszórt antracit színben (kalotte és Sunny) |
Elemei |
3 peremes anya M12, rozsdamentes acél (SW 18) |
Szükséges kiegészítők |
Speciális ragasztó készlet |

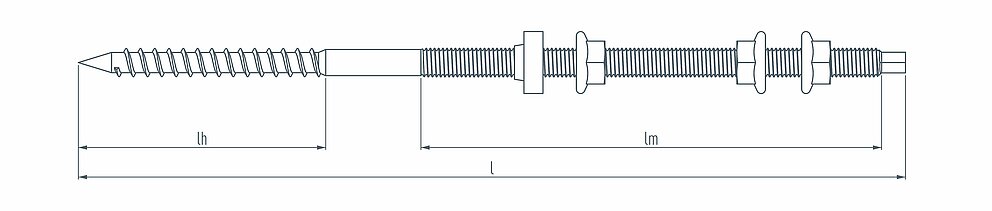

Állványcsavar méretei
Méret |
l |
lh |
lm |
SW |
M12 x 250 |
250 |
100 |
100 |
SW 9. |
M12 x 350 |
350 |
100 |
195 |
SW 9. |

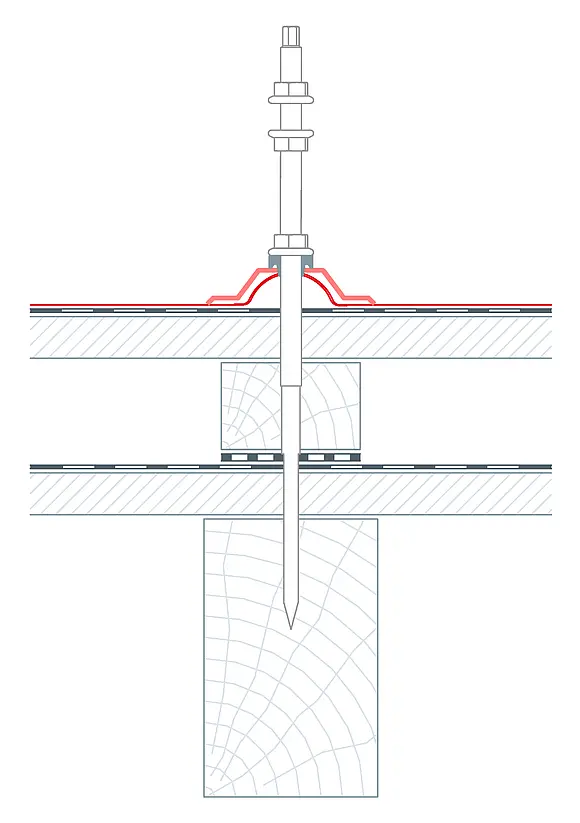

A teherhordó alátétszerkezettel szembeni követelmények:
Az ellenléc teherhordó szerkezetként működhet, ha a fent nevezett pontokat betartják és a napelemtartó terheit ezeken át a szarufákfel tudják venni. Tetőszerkezet méretezése a fellépő terhekre a mindenkori érvényes szabványok szerint.

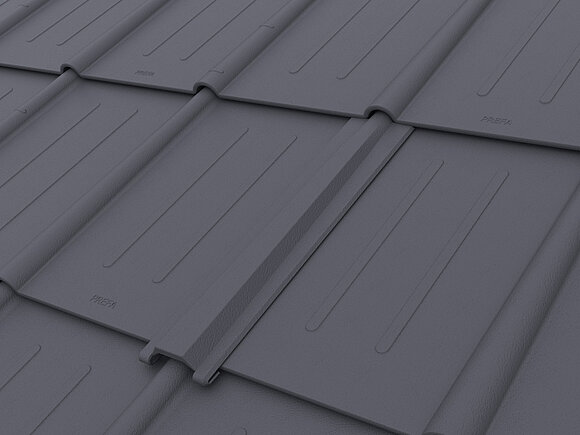

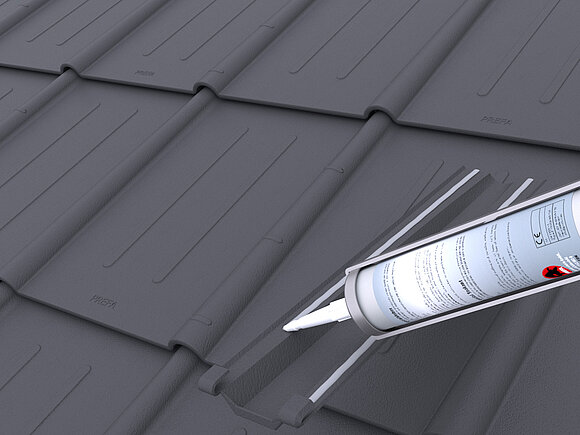

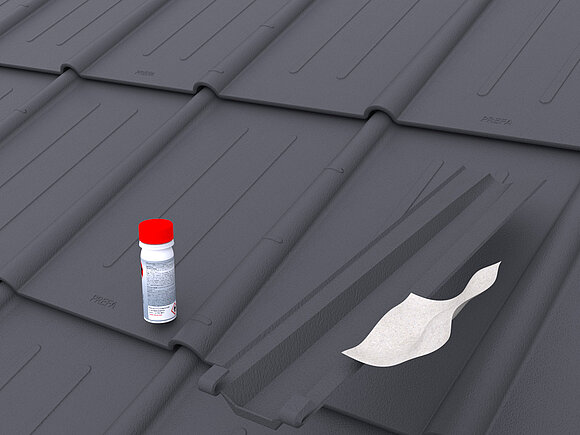

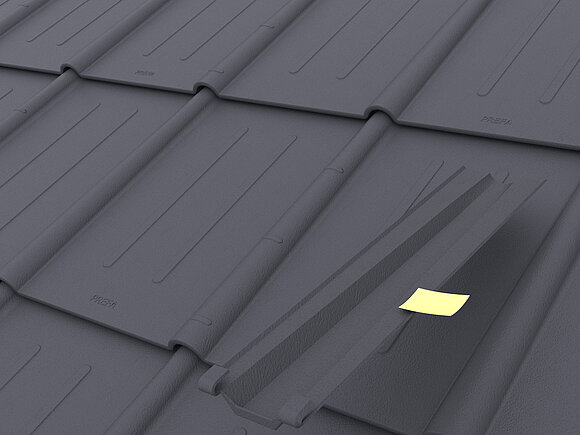

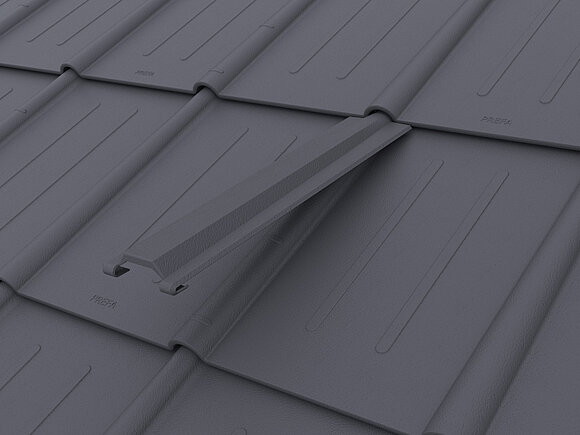

Ragasztási felületek megcsiszolása és megtisztítása a Sunny speciálon és a Classic elemen. Speciális ragasztót vigyen fel a megcsiszolt és megtisztított Sunny speciálra. A Sunny speciált az átfedési vagy középső hullám területén tolja be a Classic elemek felső korcába és hajtsa lefelé. A Sunny speciált amennyire lehetséges tolja felfelé a korcba.

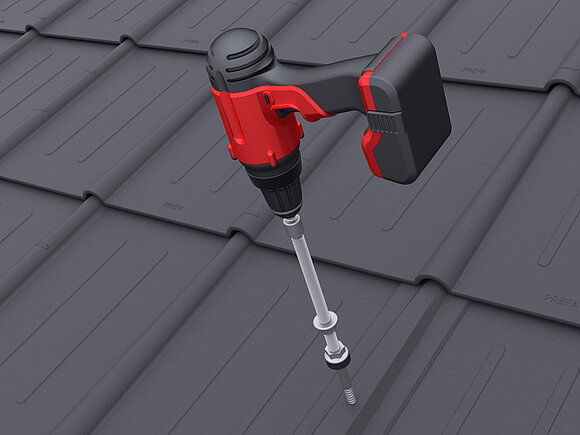

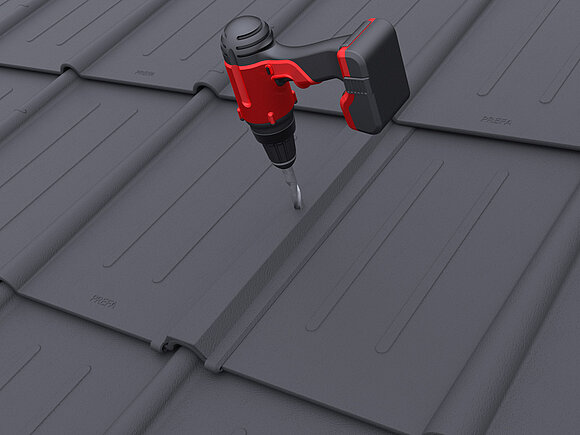

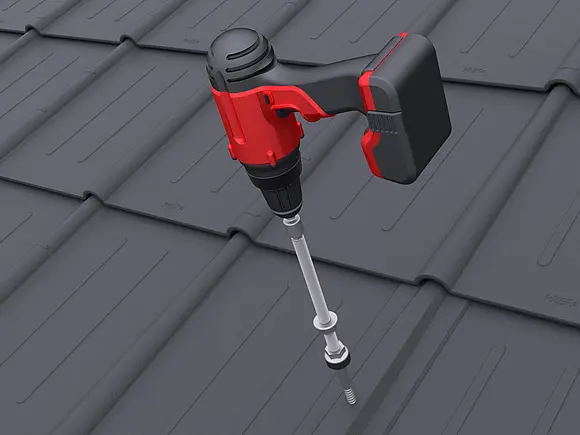

Jelölje meg az állványcsavar pozícióját. Fúrja elő a faszerkezetet ⌀ 8 mm-rel. Fúrja fel a Sunny Spezial és Classic elemeket ⌀ 13 mm-rel. Csavarozza be az állványcsavart fúrógéppel (9-es dugókulcsbetét). Behajtási mélység a tartó alátétszerkezetbe (szarufa): legalább 80 mm.

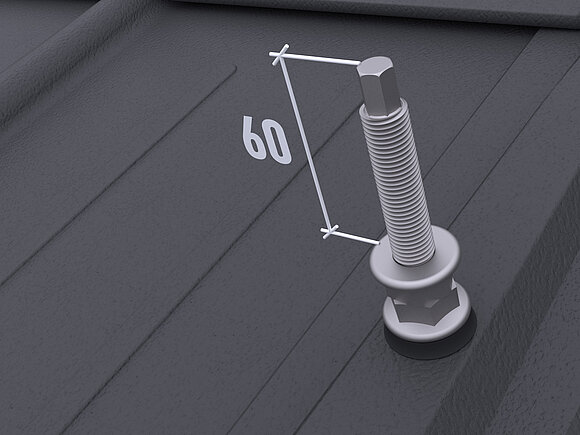

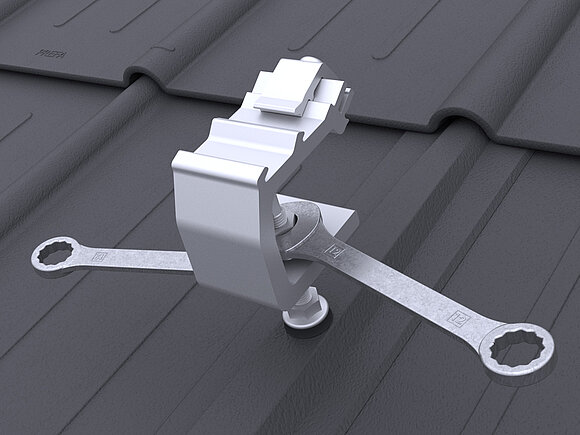

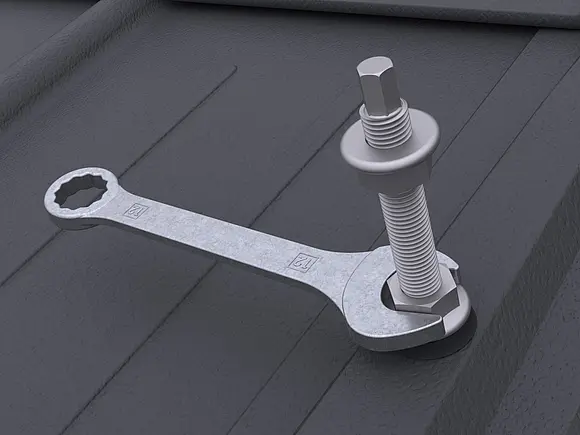

Anya becsavarozása, amíg az EPDM-tömítés kifelé kidudorodik (18-as villáskulcs). Szerelje fel a második anyát, és tekerje egészen ütközésig lefelé. Az állványcsavart a második anya felső élétől (síntartó felfekvése) mérve 60 mm-rel felfelé mérje ki, és vágja le. Szerelje fel a síntartót, és a megfelelő magasságban (a többi napelemtartóhoz igazítva) két villáskulccsal húzza meg (18-as villáskulcs).
