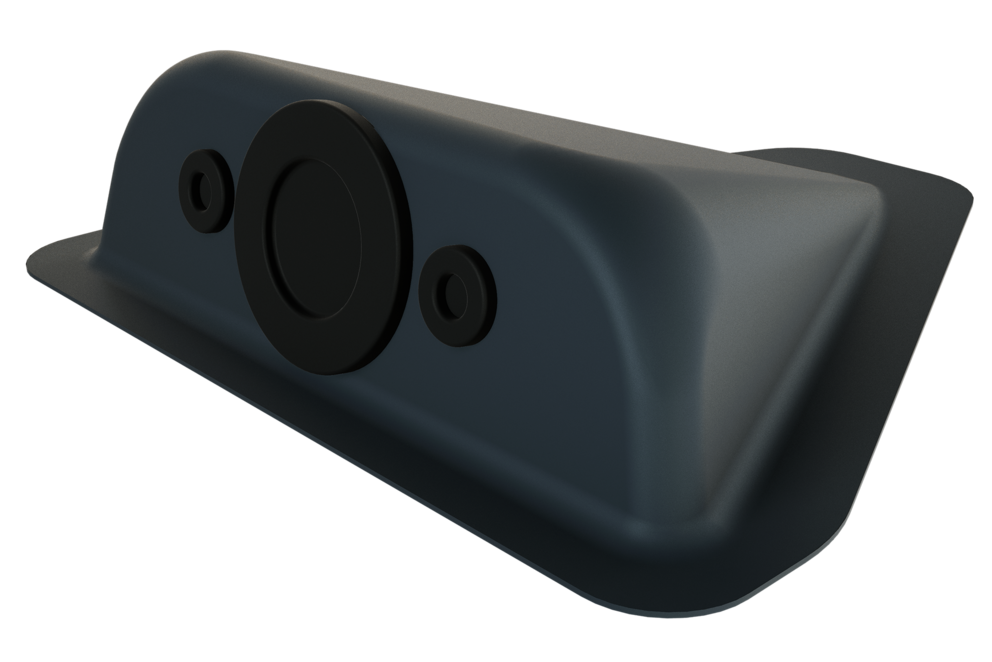

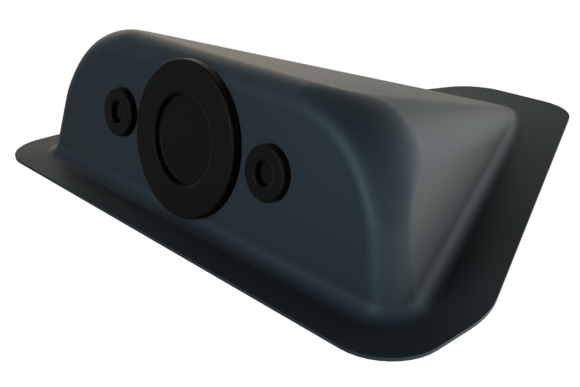

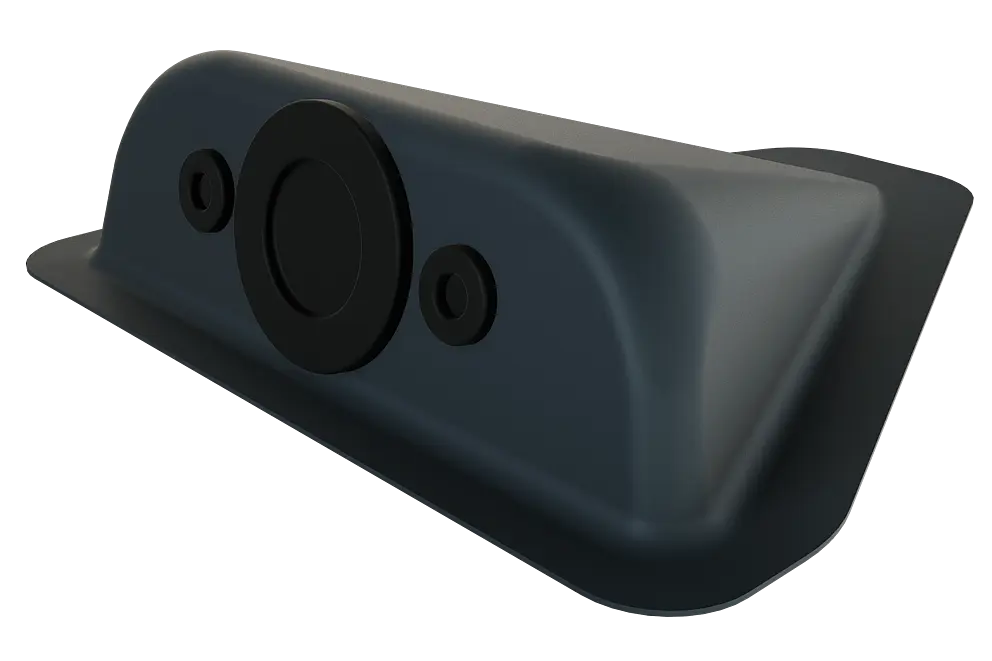

PREFA solar kábelátvezető elem kábelek átvezetéséhez fotovoltaikus rendszereknél PREFA tetőfedő elemekhez.
Alapanyag |
Alumínium (1,2 mm; EN AW 1050 A) |
|---|---|
Szín |
natúr, vagy porszórt standard színekben |
Elemei |
1 x átvezető gumiharang ÁTM 32-35 mm |
Tetőhajlásszög |
3°-tól ragasztva PREFA speciális ragasztókészlettel |

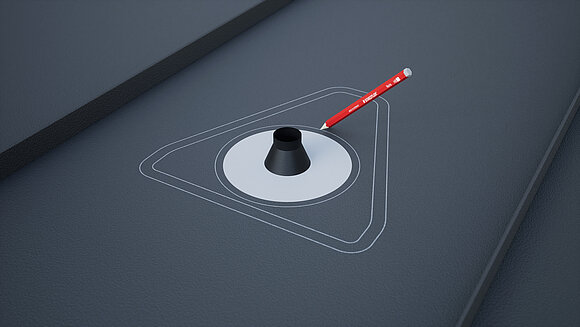

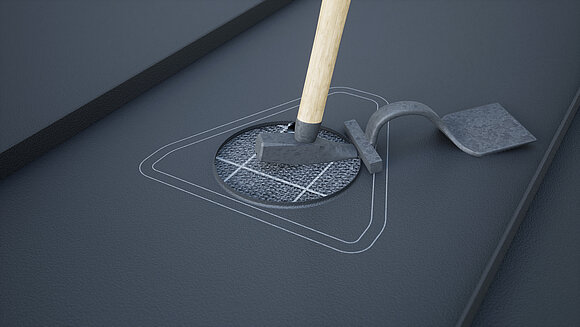

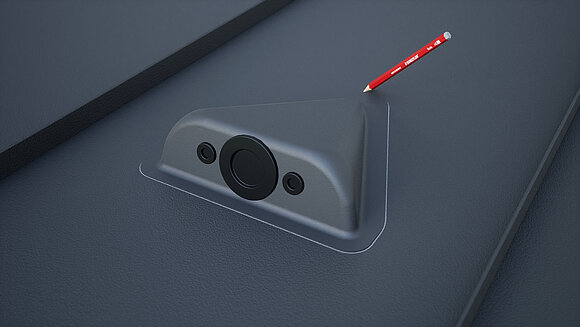

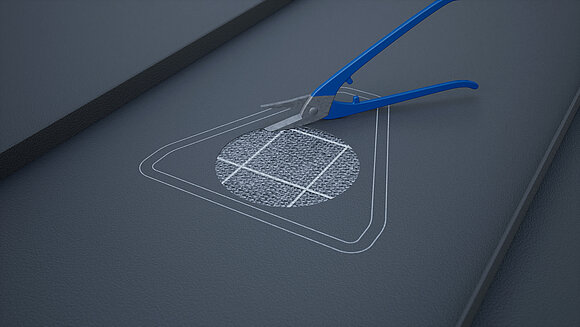

A solar kábelátvezető elem pozicionálása és a körvonalának bejelölése. Ezt követően a ragasztási felület (25 mm) és a csőmandzsetta kivágásának bejelölése. A kör alakú terület kivágása és felperemezése.

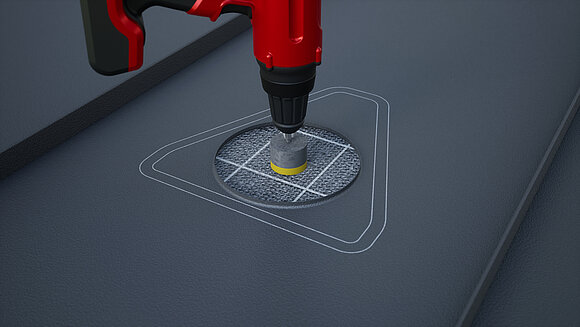

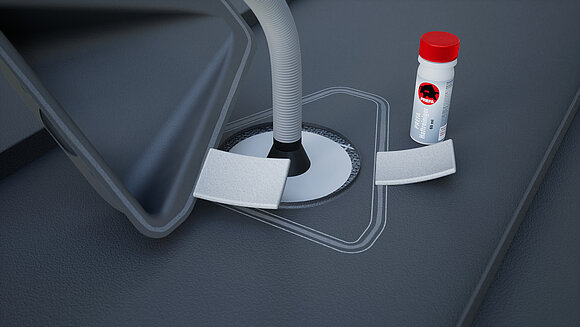

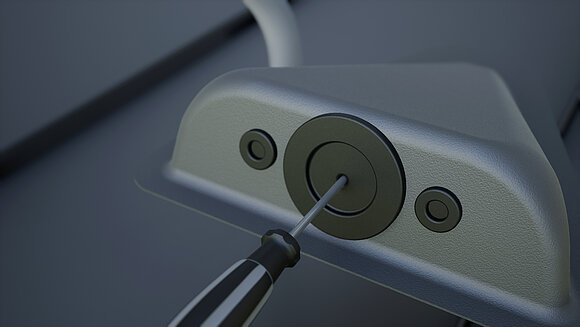

Lyuk fúrása a szükséges átmérőben, csőmandzsetta felragasztása és gégecső átvezetése. Ragasztási felületek mattítása, megtisztítása és szárítása. Az átvezető gumiharangot csavarhúzóval átszúrni.

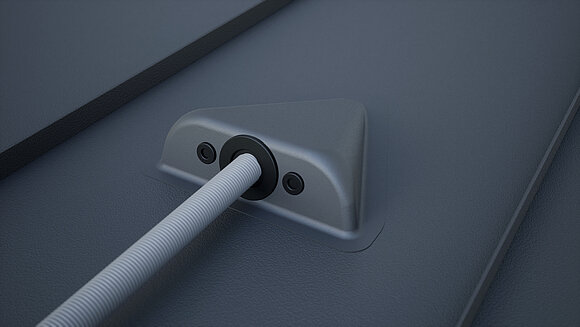

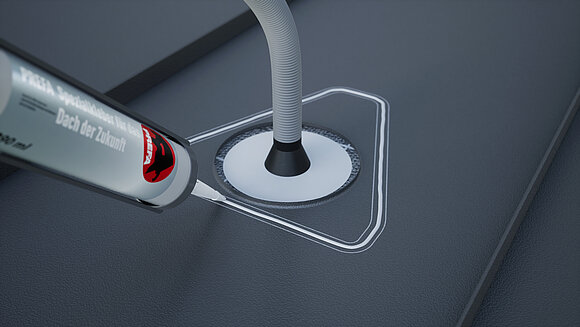

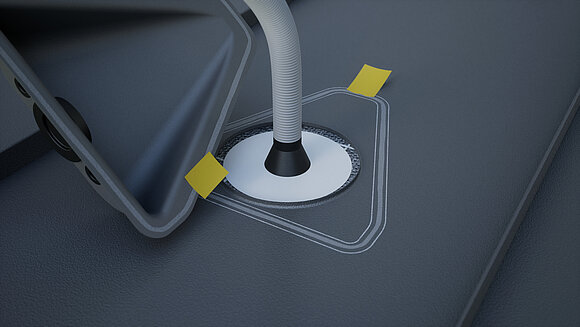

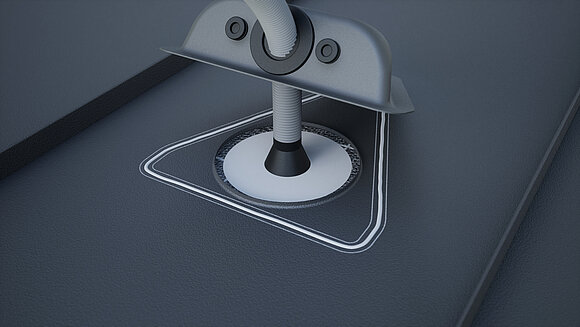

Speciális ragasztó körkörös felhordása, majd a gégecső átvezetése a harangon. Ezt követően helyezze fel a solar kábelátvezető elemet, és középen nyomja rá.
Megjegyzés
A szállítási csomag nem tartalmaz gégecsövet.
A gégecső átvezetésének egyszerűbbé tételére a csőmandzsettát és az átvezető gumiharangot talkummal kell kezelni. A gégecső 90°-os meghajlítása az eresz irányában megkönnyíti a solar kábelátvezető elem felhelyezését.
A gégecsövet a solar kábelátvezető elemből való kilépés után legalább 30 cm-t tetőpárhuzamosan kell vezetni.
A ragasztó kikeményedéséig a solar kábelátvezető elem szükség esetén külső segédeszközzel is pozícióban tartható.
Szín |
PREFA standard színek |
|---|---|

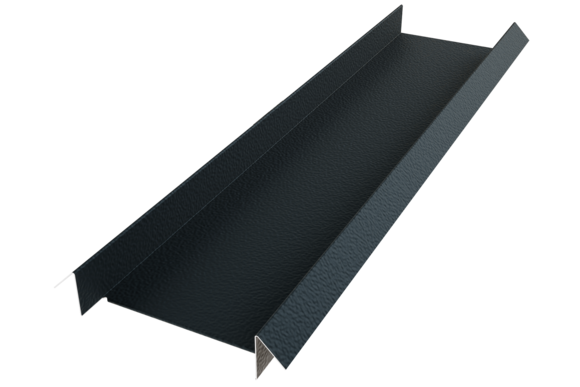

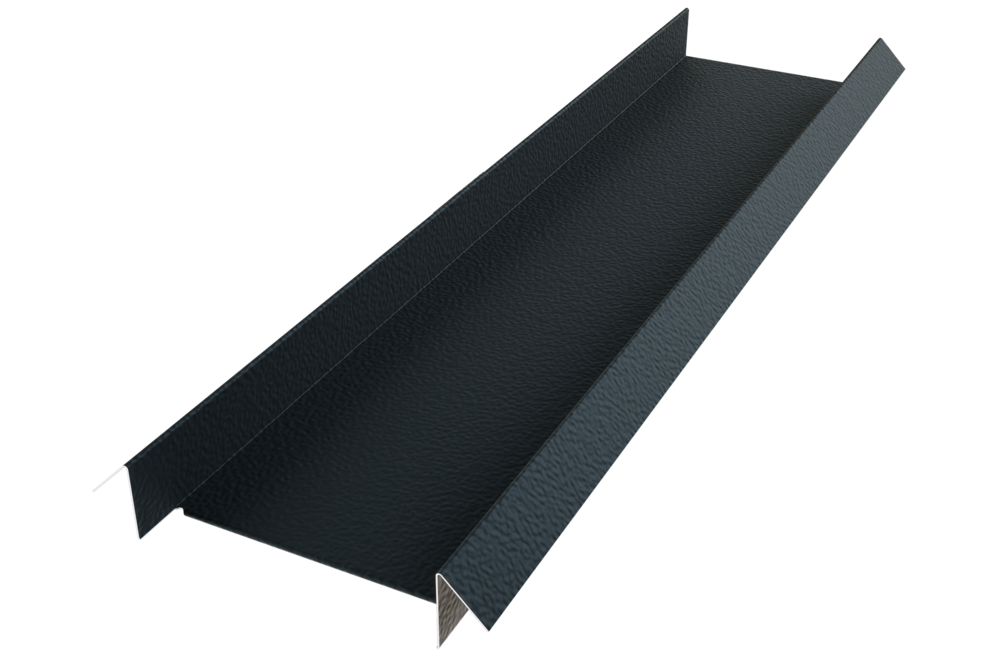

Alapanyag |
Színbevonatolt alumínium (0,7 mm; EN AW 3005) |

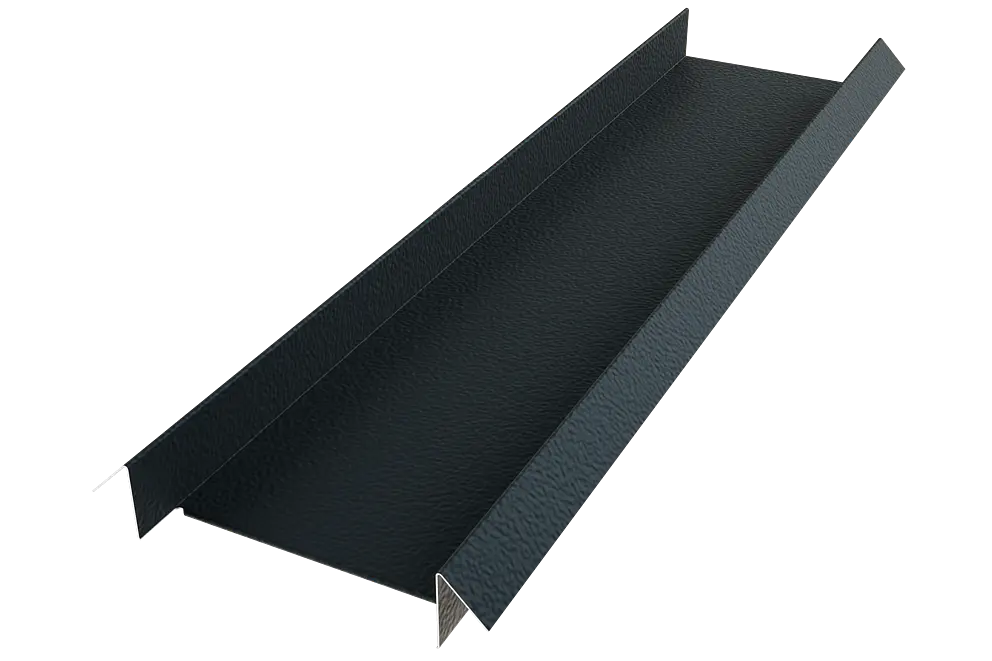

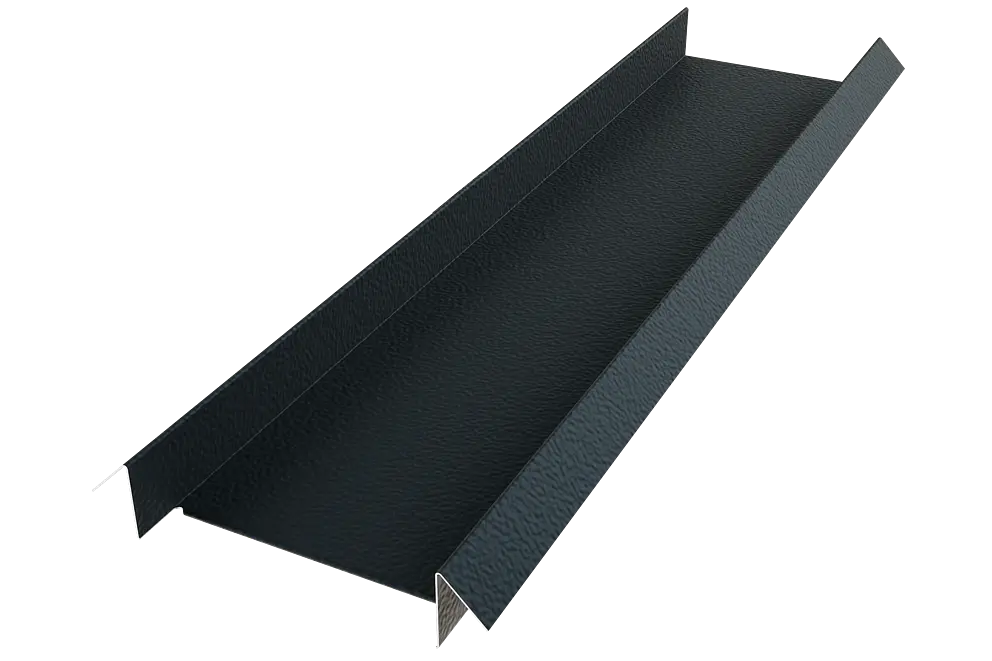

Az összes PREFA kiselemes fedésnél szükséges lehet alátétlemezek beépítése. Speciálisan a fotovoltaikus rendszerek bekötési pontjainál van ennek nagy jelentősége, mivel legtöbbször nagyfelületű rendszerekről van szó.

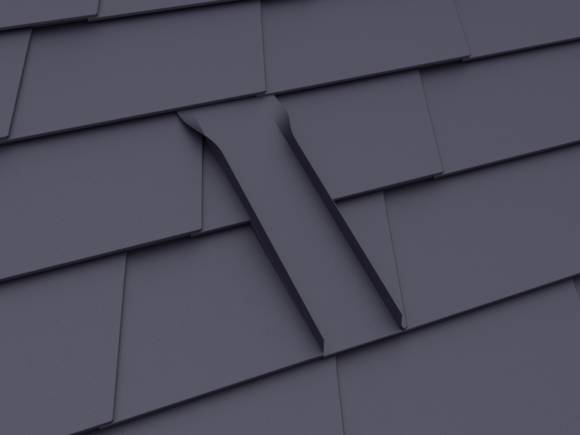

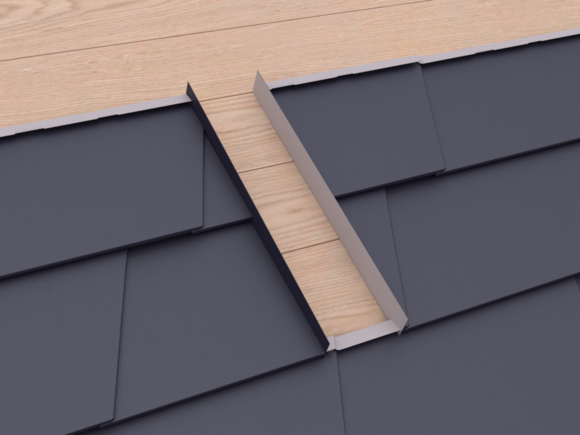

Ha egy szarufa közvetlenül egy PREFA kiselemes tetőfedés beakasztókorca alatt fekszik, és így a szerelési területen nem lehetséges a szerelés, akkor alátétlemezt kell beépíteni, hogy legyen sík alap a bekötési pontok számára. További megoldás, amennyiben lehetséges, az alátétszerkezet áthelyezése (pl. szarufaduplázás, keresztrúd behúzása).
