Fekvő ereszcsatorna

Kattintson a kívánt témára a megfelelő útmutató közvetlen megjelenítéséhez:

Általános tudnivalók a fekvő ereszcsatornáról
Zámfedés készítése
Fekvő ereszcsatorna tartóelemének felszerelése
Fekvő ereszcsatorna beszerelése
Fekvőcsatorna toldása ragasztással
Dilatációs elem beszerelése fekvőcsatorna-csatlakozáshoz
Fekvő ereszcsatorna végelemének felszerelése

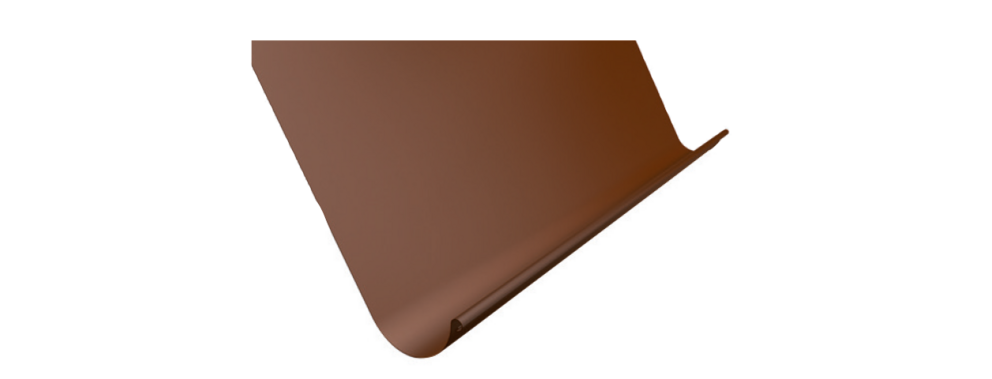

A fekvő ereszcsatornák tervezésekor ügyeljen arra, hogy azok a tetőfedő elem síkjában helyezkedjenek el, az alatta futó alsó tetősík/elválasztó réteg, ill. a szellőzőréteg felett.

A fekvőeresz elemszélességeit 500 mm-es kiterített szélességig max. 3 m hosszú elemekből, 800 mm-es kiterített szélességig pedig max. 1 m hosszúságú elemekből kell megtervezni és kivitelezni. 800 mm-nél nagyobb szélesség esetén a korcolt fedésre vonatkozó előírásokat kell alkalmazni.

A zámszegélynek a fekvőeresz magaspontjához mérten, legalább 15 cm-el a fekvő ereszcsatorna tetősíkra felfekvő része fölé kell nyúlnia, és legalább 400 mm-es kiterített szélességgel kell rendelkeznie!

25°-nál kisebb tetőhajlásszög esetén a zámfedés felső élét legalább 15 mm-t vissza kell peremezni.

A PREFA fekvő ereszcsatornát általában – vízszintes vonalhoz mérten – minimum 3 mm/m lejtéssel kell tervezni. Különleges esetekben azonban a PREFA fekvő ereszcsatorna lejtés nélkül is tervezhető.

Megjegyzés

3mm/m értéknél kisebb lejtés esetén intenzívebb tisztításra, ill. karbantartásra van szükség.

Ügyeljen arra, hogy a tető felőli csatornavisszahajtás 10 mm-rel magasabban legyen, mint az ereszcsatorna elülső pereme. Ebből következik, hogy a PREFA fekvőeresz alkalmazása esetén a minimális tetőhajlásszög 20° (lásd az alábbi ábrát).

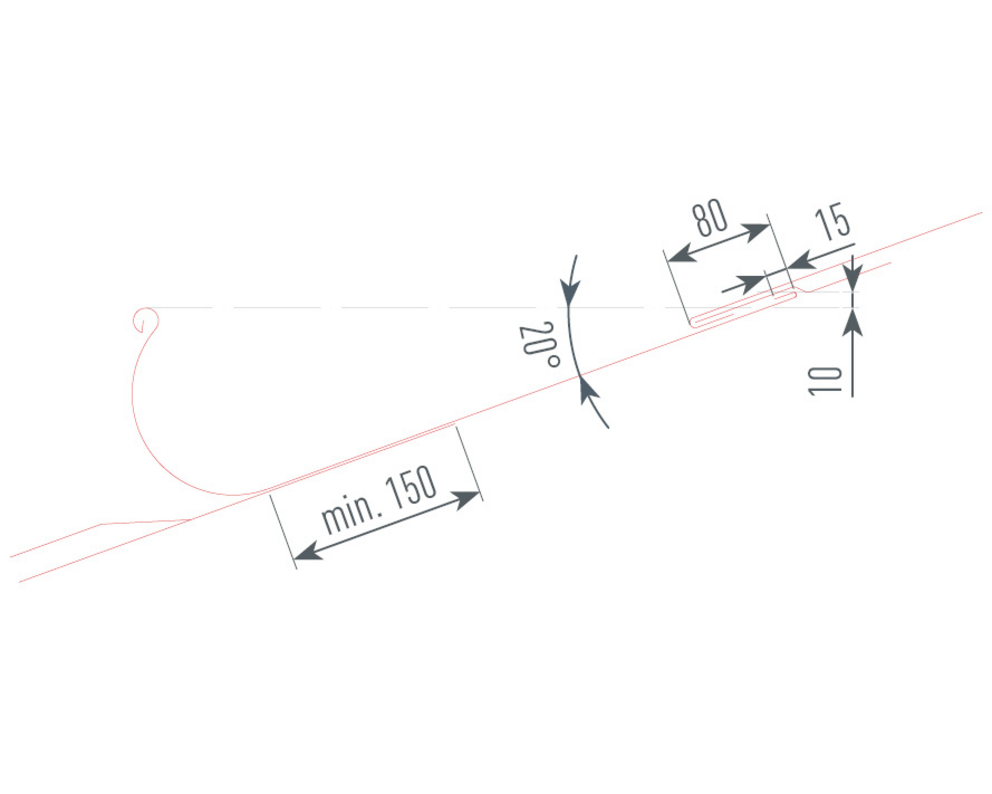

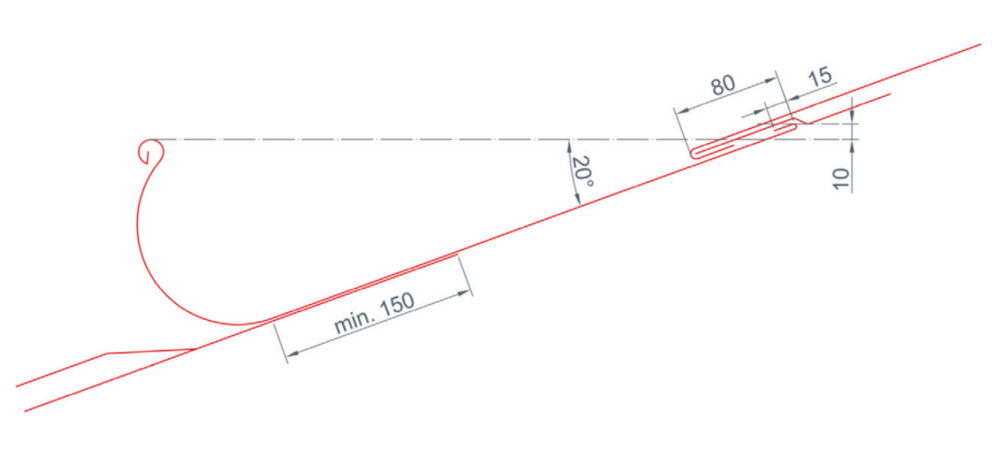

Minimális tetőhajlásszög PREFA fekvő ereszcsatorna esetében

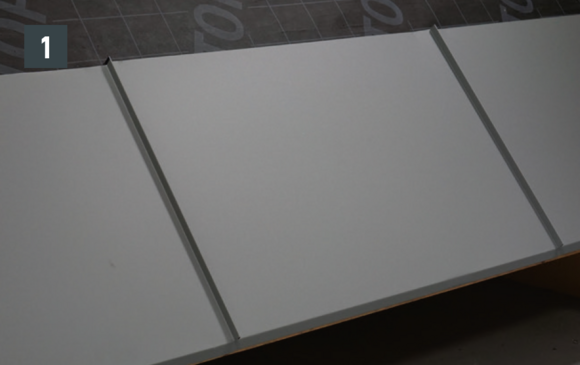

A zámfedést a nemzeti szabványoknak és szakmai előírásoknak megfelelően szerelje be (1. ábra).

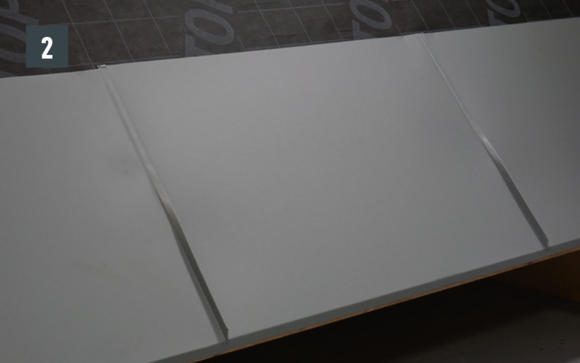

Az állókorcok felső, fekvőeresz alatti részét a korcolás irányával megegyező irányba döntse le (2. ábra).

Megjegyzés

Az állókorcok felső részén történő ledöntés mértékét úgy határozzuk meg, hogy a fekvő ereszcsatorna legalább 15 cm-rel felfeküdjön a zámszegélyre. Ügyeljen a lejtésre.

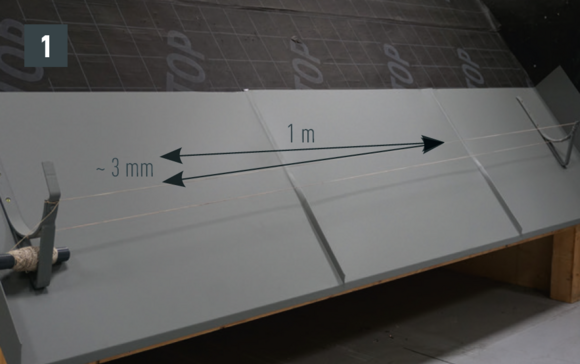

Rögzítse a fekvő ereszcsatorna legmagasabban és legalacsonyabban lévő tartóit a szarufához. A csatornatartó elemeket a szokásos módon rögzítse a szarufák távolságában (lejtés kb. 3 mm/méter) (1. ábra).

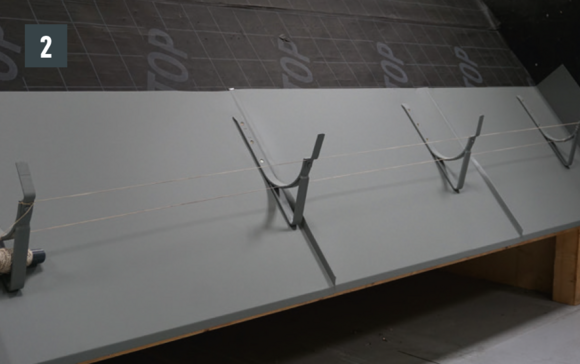

Feszítse meg a zsinórt a vízfolyás helyén és a csatornatartó elem elülső végénél. Szerelje fel a csatornatartó elemeket lejtéssel, a zsinórnak megfelelően (2. ábra).

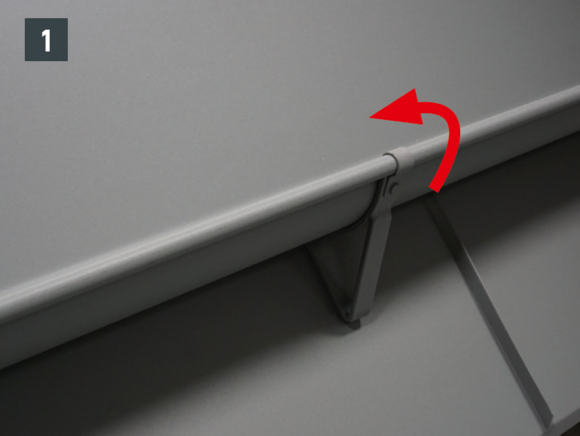

Helyezze be a fekvő ereszcsatornát a tartókba, és rögzítse az ereszt a csatornatartón található rögzítőfüllel. A fekvőeresz elemek behelyezését a legalacsonyabb ponttól kezdje. Az ereszcsatorna-csatlakozás átfedéseinek a lejtés irányában kell lenniük (1. ábra).

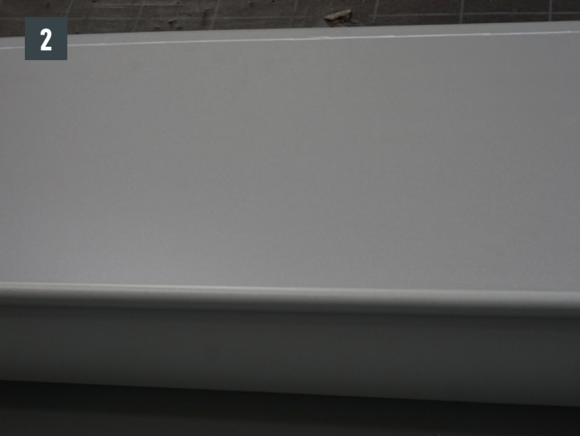

A fekvő ereszcsatornát a felső végén vágja a kívánt hosszúságra (2. ábra).

Figyelem

Ügyeljen arra, hogy a tető felőli csatornavisszahajtás 10 mm-rel magasabban legyen, mint az ereszcsatorna elülső pereme.

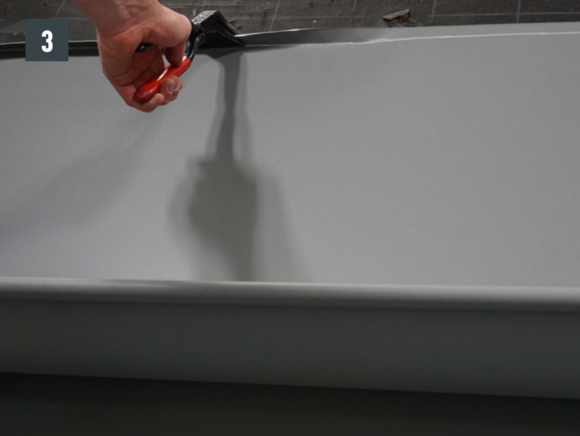

Készítse elő és hajtsa vissza a fekvőeresz felső részét (3. ábra).

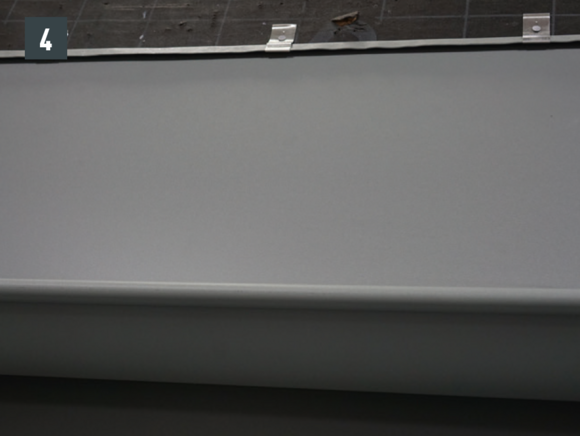

A felső visszahajtásba akasztott hafterekkel rögzítse a fekvő ereszcsatornát (4. ábra).

Termék	Csatlakozások száma
Fekvő ereszcsatorna	kb. 5

Fekvőeresz toldások száma 1 tubus speciális ragasztóval

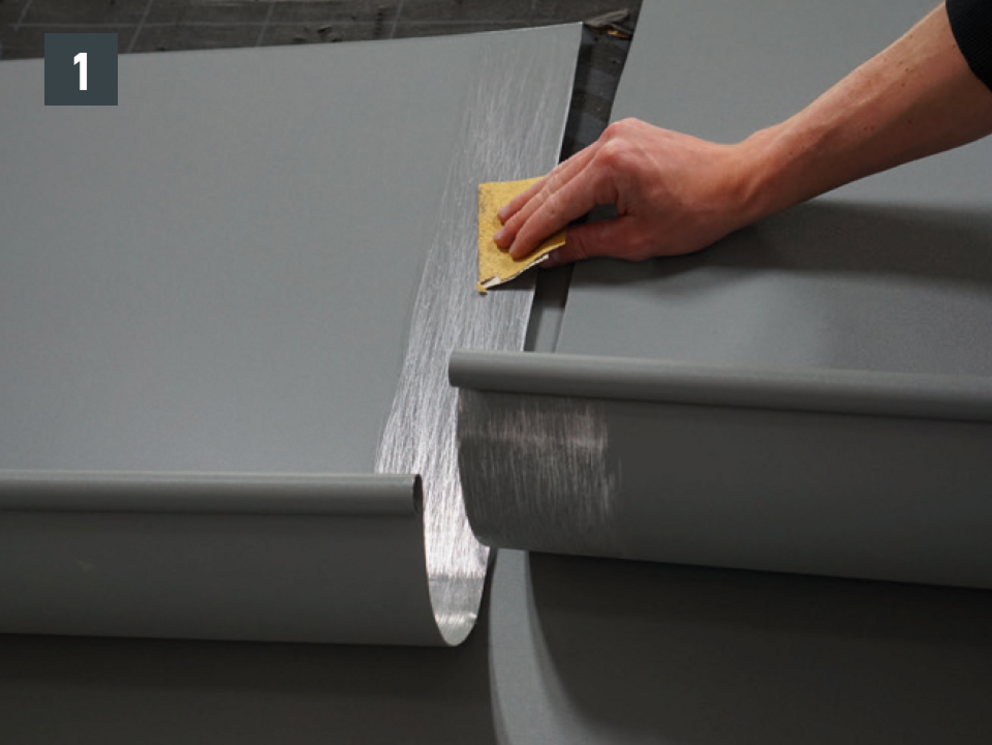

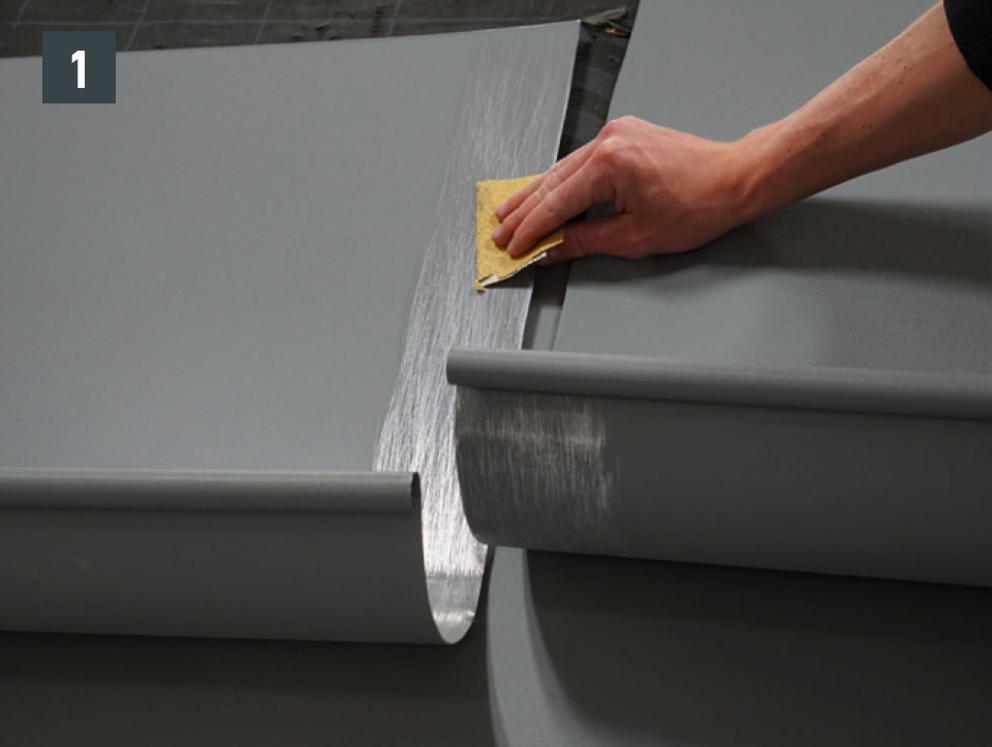

Jelölje meg és csiszolja meg az átfedési területet (kb. 8 cm) a fekvő ereszcsatorna alsó, ill. felső oldalán (1. ábra).

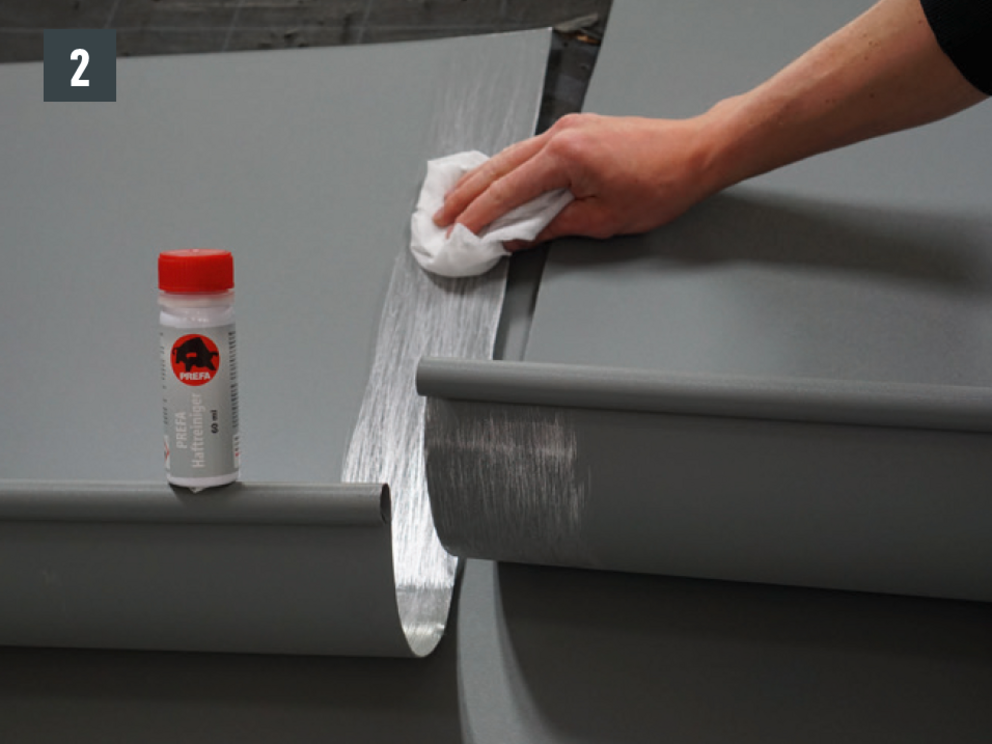

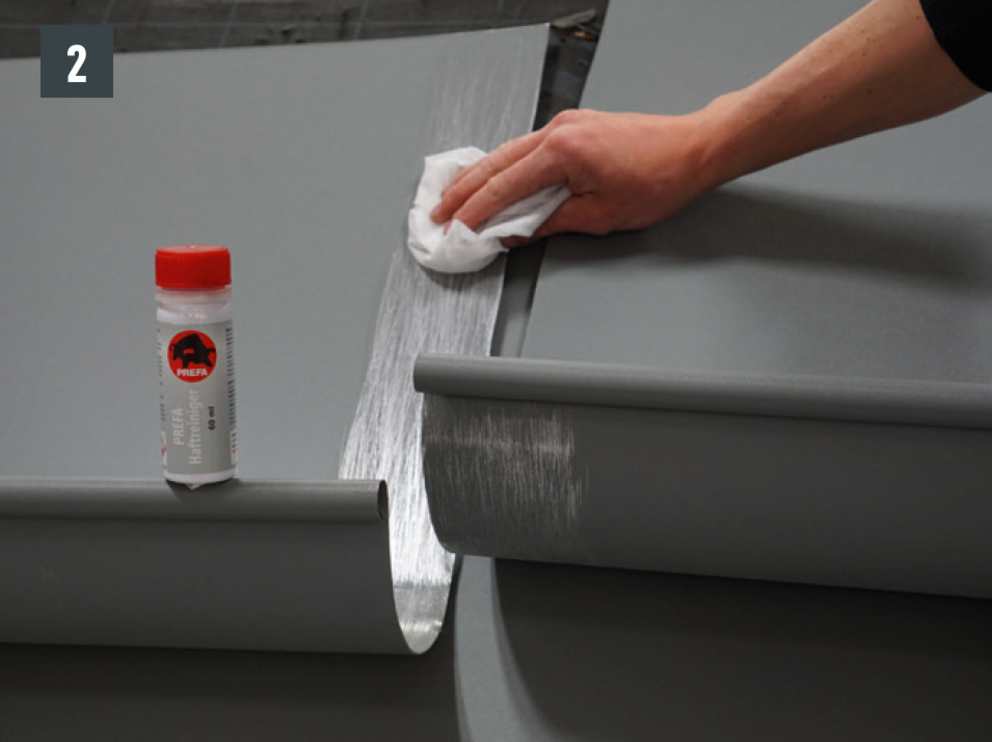

Tisztítsa meg a csiszolt ragasztási felületeket PREFA Haftreiniger tisztítóval. Várja meg az 5 perc párolgási időt (2. ábra).

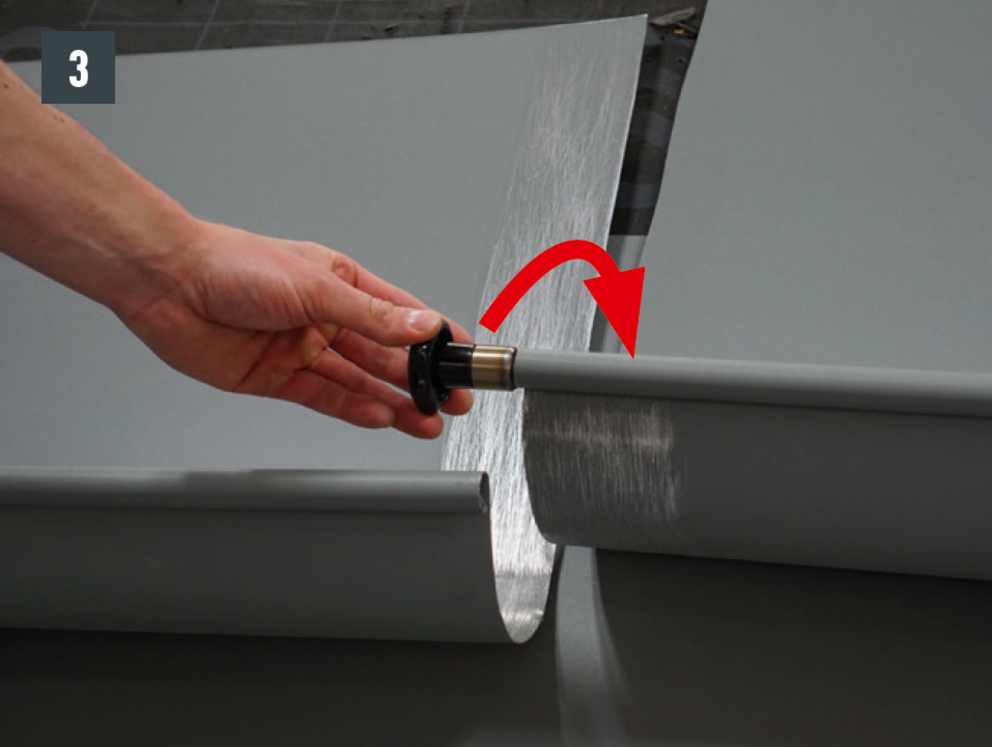

A későbbi összefordítás megkönnyítése érdekében enyhén nyissa ki a külső peremet a PREFA ereszcsatorna vulcninyitójával (3. ábra).

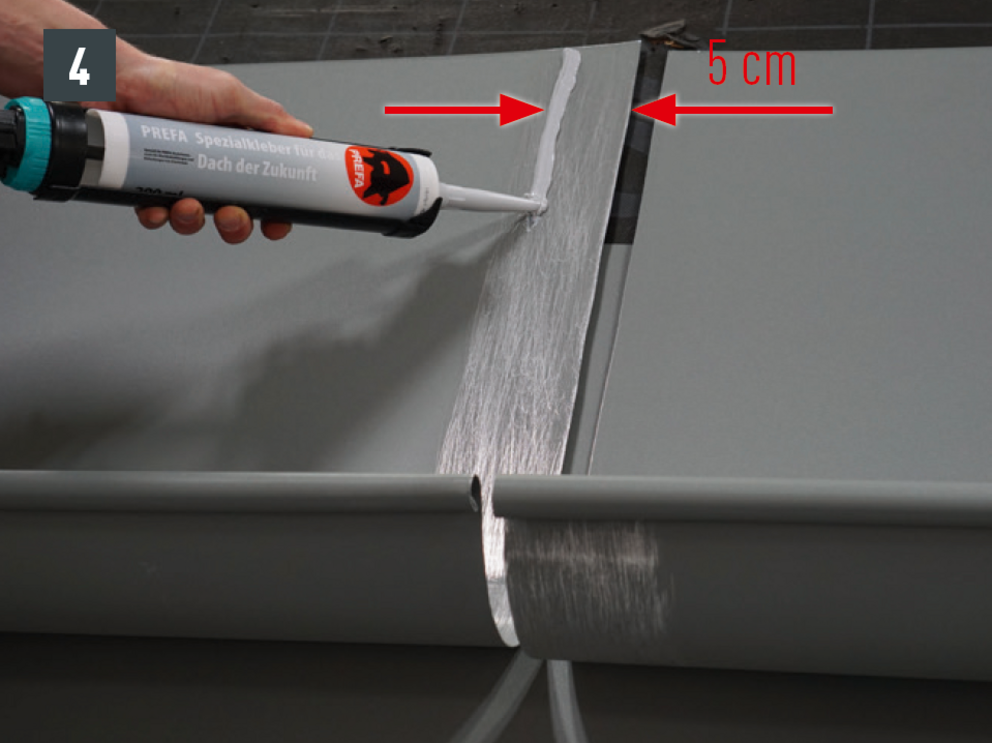

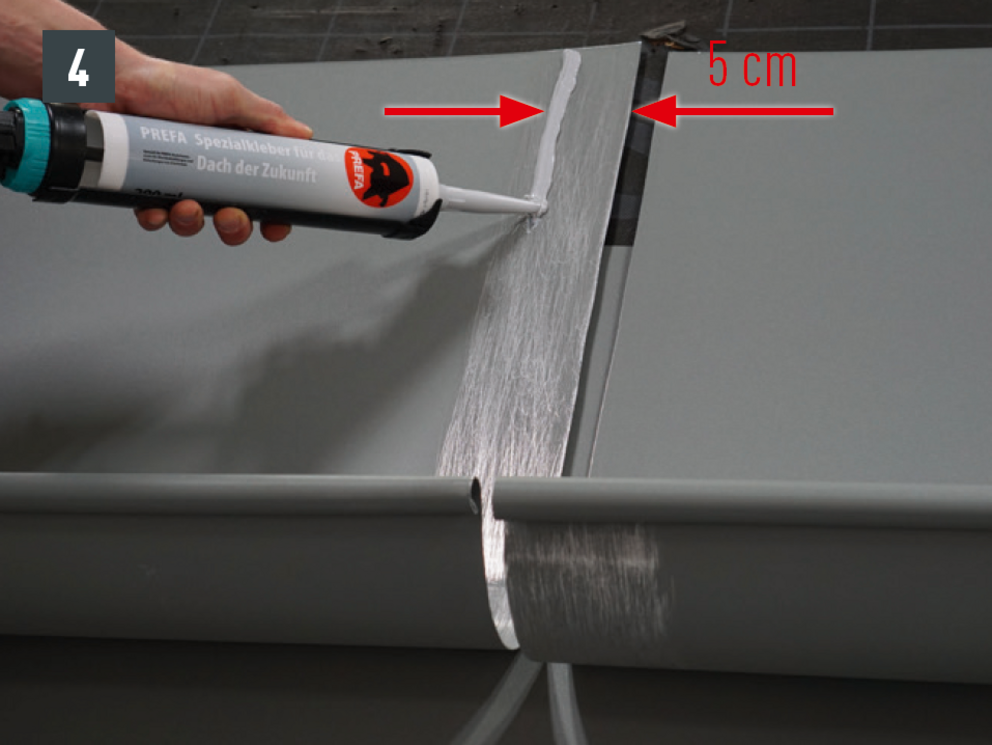

A PREFA speciális ragasztóból vigyen fel egy kb. 8 mm vastagságú ragasztócsíkot kb. 50 mm-re a csatornavég előtt (4. ábra).

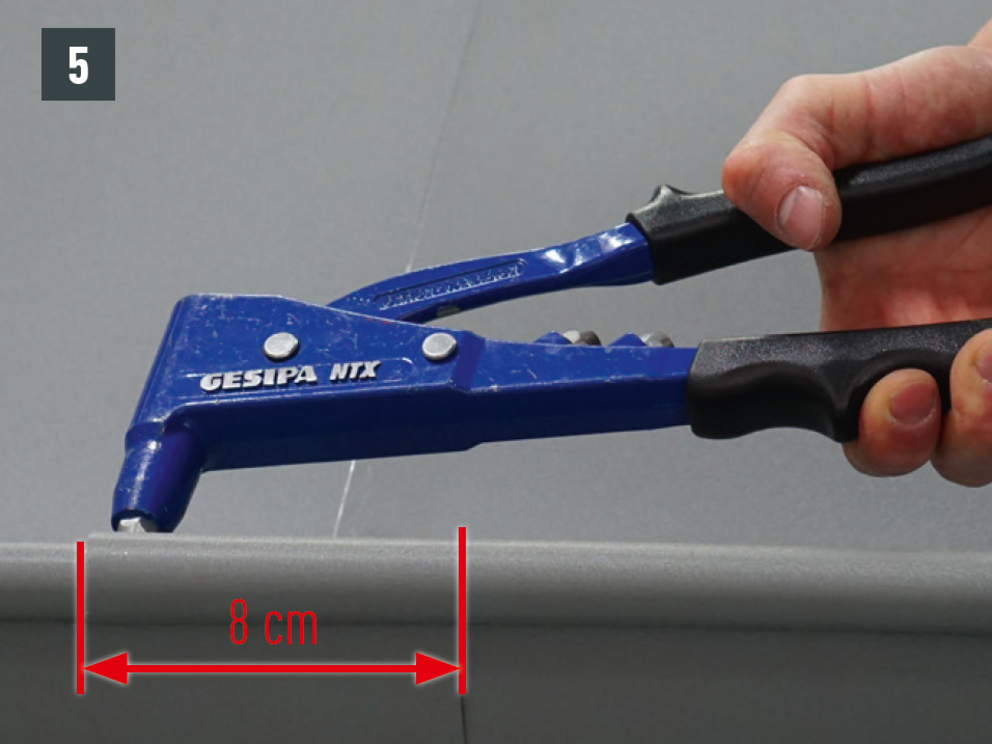

Fordítsa egymásba a fekvő ereszcsatornát (átfedés ~ 8 cm) (5. ábra).

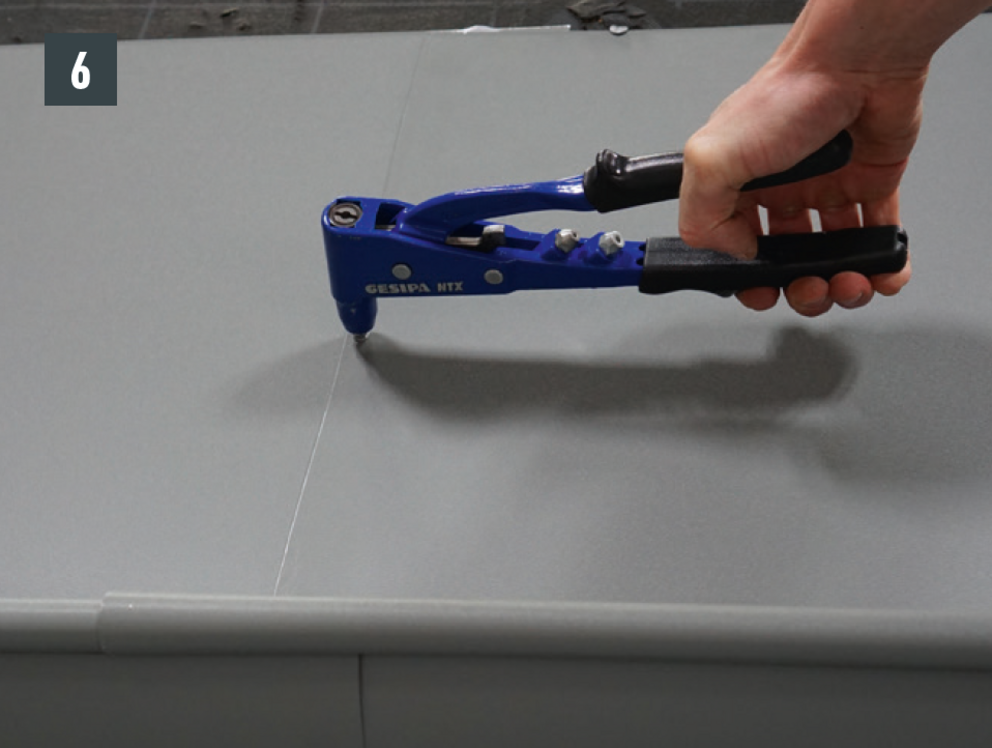

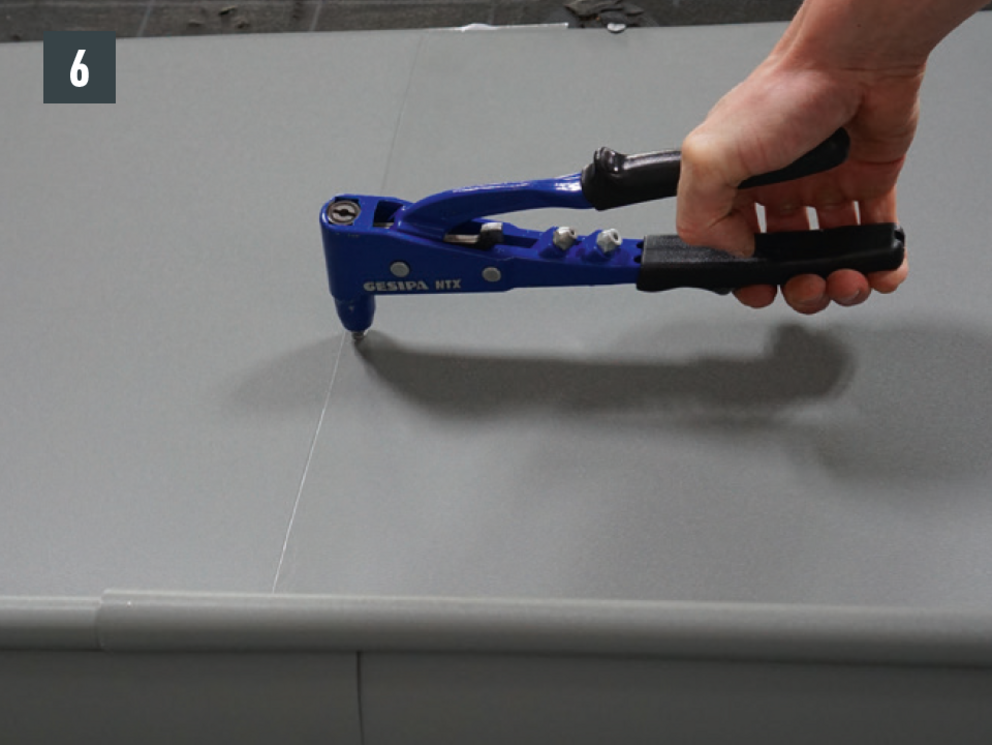

Helyezzen be szegecseket a csatorna külső peremébe és az átfedés közepébe. A fekvő ereszcsatornát rögzítse középen egy másik szegeccsel (6. ábra).

A fekvőeresz elemeinek összeépítése átlósan elhelyezett 20 db 4 x 9,5 mm-es PREFA patentszegeccsel és Prefa speciális szilikonnal tömítve is lehetséges.

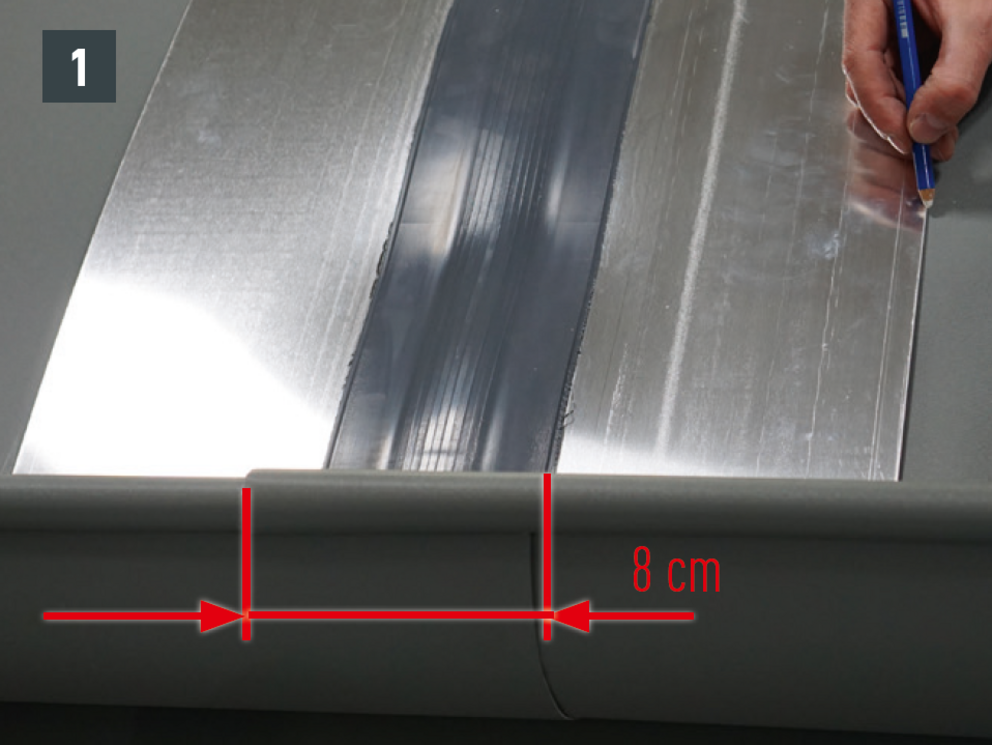

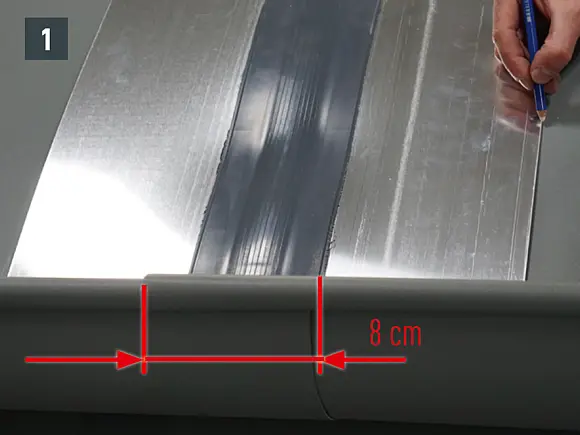

Készítse elő a csatornaperemet, és fordítsa egymásba a csatlakoztatni kívánt fekvő ereszcsatornákat – átfedés kb. 8 cm (1. ábra).

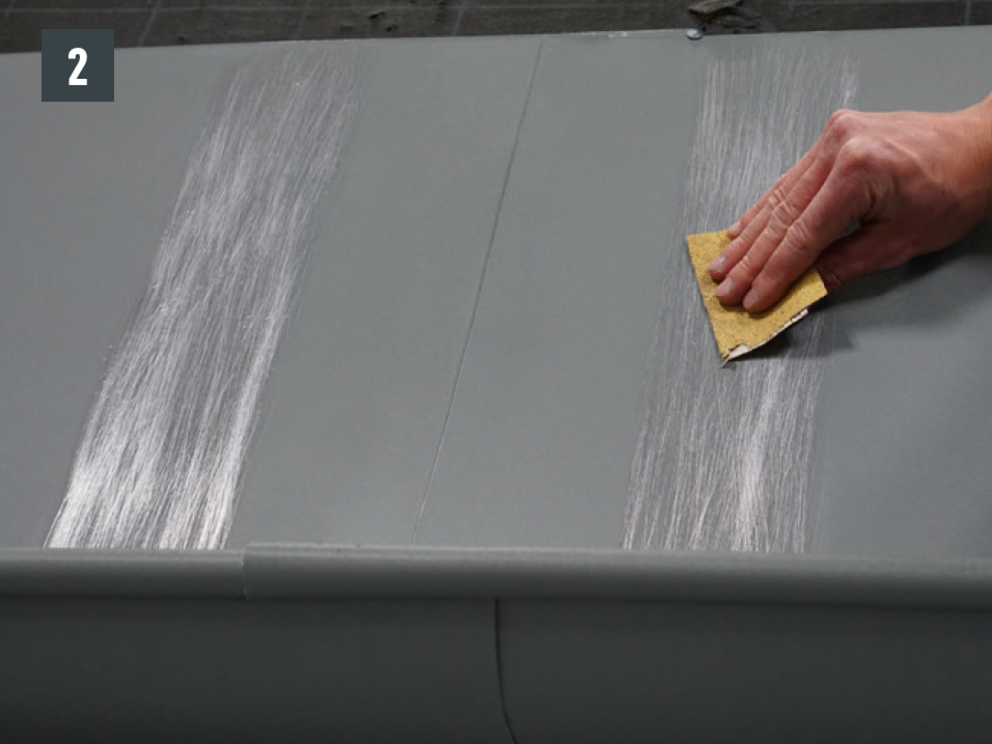

Jelölje be a fekvő ereszcsatornán a csatorna dilatációs eleméhez szükséges ragasztási felületet (szélesség kb. 6 cm), majd csiszolja meg (2. ábra).

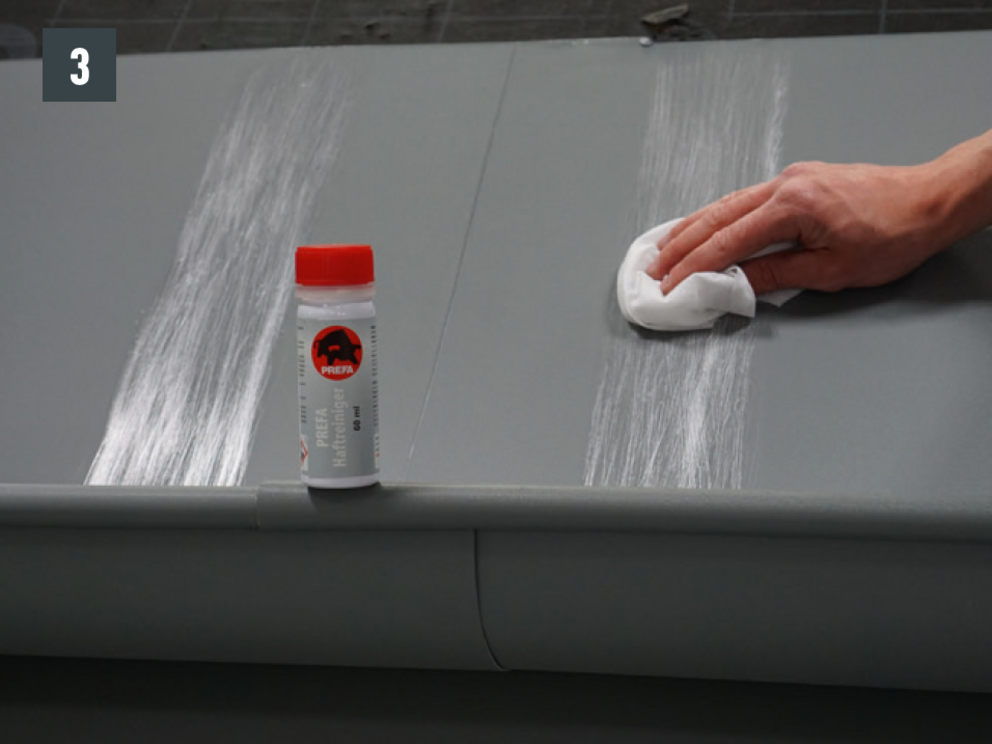

A Prefa speciális ragasztószettben található tisztítószerrel tisztítsa meg a megcsiszolt területeket. Várja meg az 5 perc párolgási időt (3. ábra).
A PREFA speciális ragasztóból vigyen fel egy kb. 8 mm vastagságú ragasztócsíkot (4. ábra).

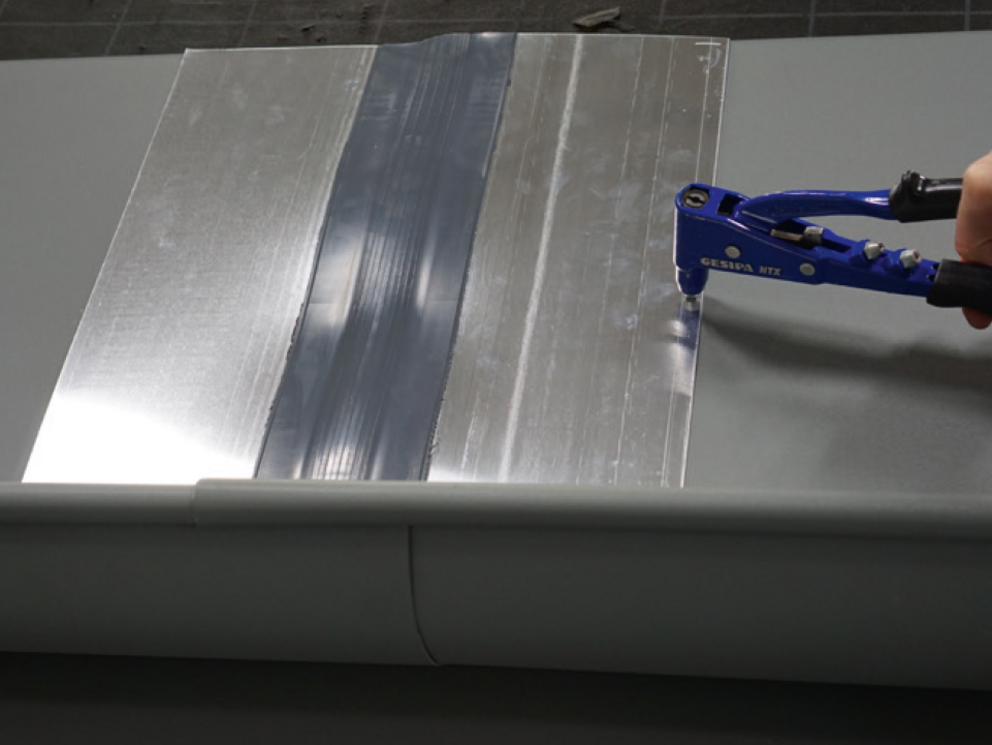

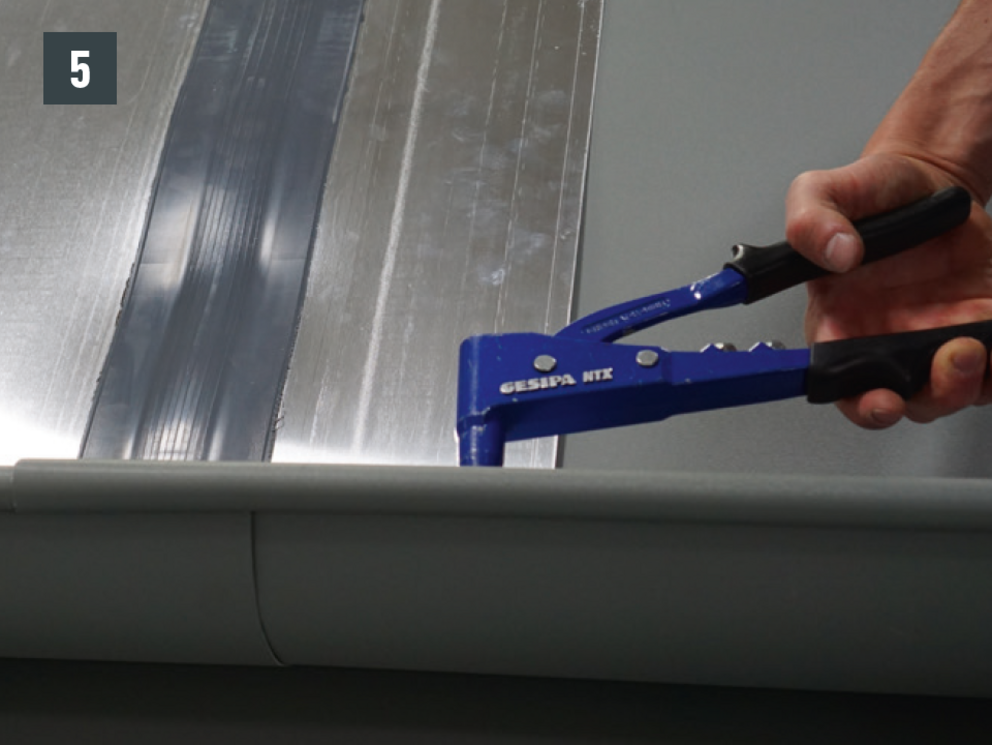

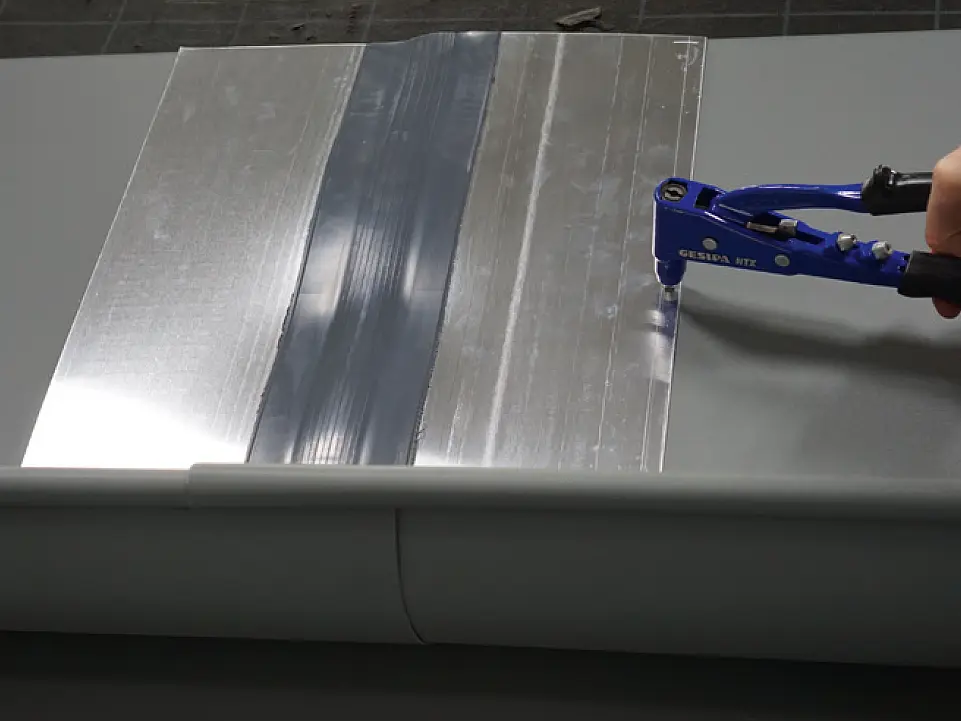

Helyezze a fekvő ereszcsatorna dilatációs elemét az előkészített területre, és egy-egy szegeccsel rögzítse a csatorna külső peremébe, valamint a felfekvési felület közepére (a szarufa irányában) (5. ábra).

Megjegyzés

A csatornaelemek összeépítését ragasztással vagy szegecseléssel lehet elvégezni. A szegecselt kötéseket PREFA speciális szilikonnal is le kell tömíteni.

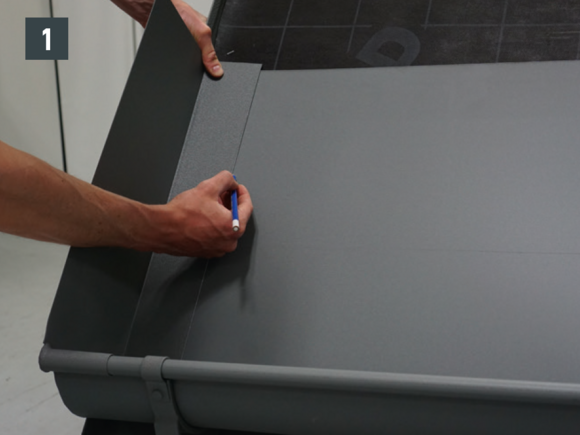

Tegye fel a fekvő ereszcsatorna végelemét, és jelölje meg az átfedési területet. (1. ábra)).

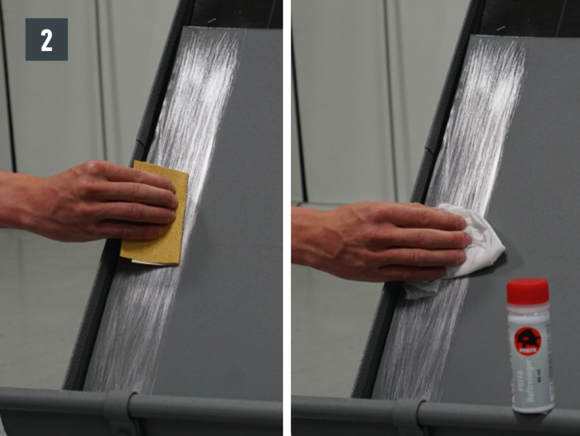

Csiszolja meg az átfedési területet a fekvő ereszcsatorna felső oldalán, valamint a fekvő ereszcsatorna végelemének alsó oldalán, és tisztítsa meg PREFA Haftreiniger tisztítóval. Várja meg az 5 perc párolgási időt (2. ábra).

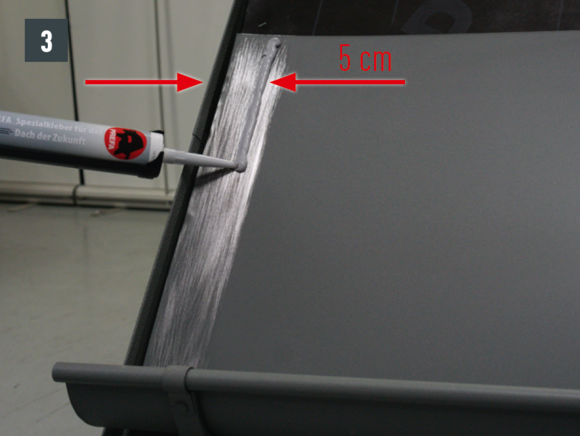

A PREFA speciális ragasztóból vigyen fel egy kb. 8 mm vastagságú ragasztócsíkot (3. ábra).

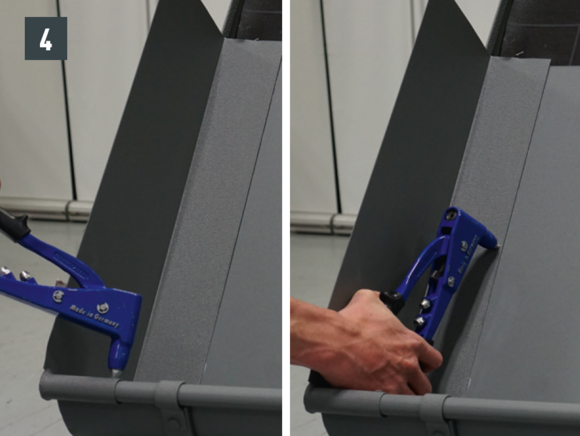

Tegye fel a fekvő ereszcsatorna végelemét, és egy-egy szegeccsel rögzítse a csatornaperemhez, valamint a felfekvési felület közepére (a szarufa irányában) (4. ábra).
