Félkörszelvényű függő ereszcsatorna

Kattintson a kívánt témára a megfelelő útmutató közvetlen megjelenítéséhez:

Termék	Csatlakozások száma
Félkörszelvényű függő ereszcsatorna 250	kb. 22
Félkörszelvényű függő ereszcsatorna 280	kb. 19
Félkörszelvényű függő ereszcsatorna 333	kb. 15
Félkörszelvényű függő ereszcsatorna 400	kb. 12

Egy tubus Speciális ragasztóval készíthető csatornacsatlakozások száma

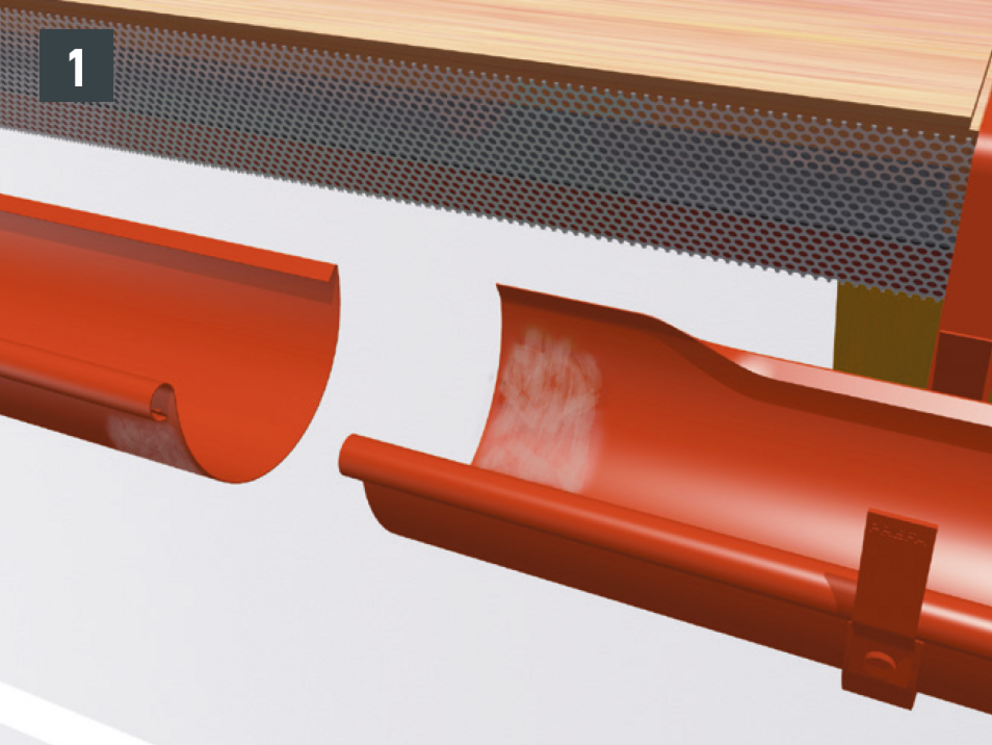

A Prefa speciális ragasztó készletben lévő csiszolópapírral csiszolja meg kissé az összeragasztandó felületeket az átfedésnél, ill. a ragasztásnál (1. ábra).

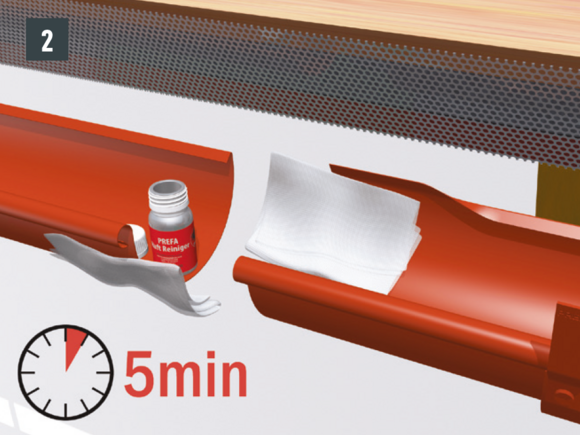

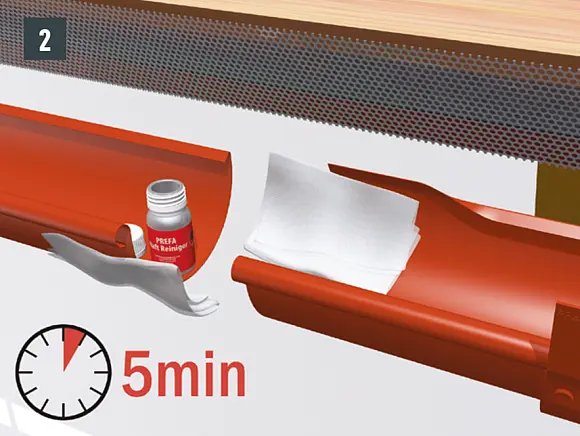

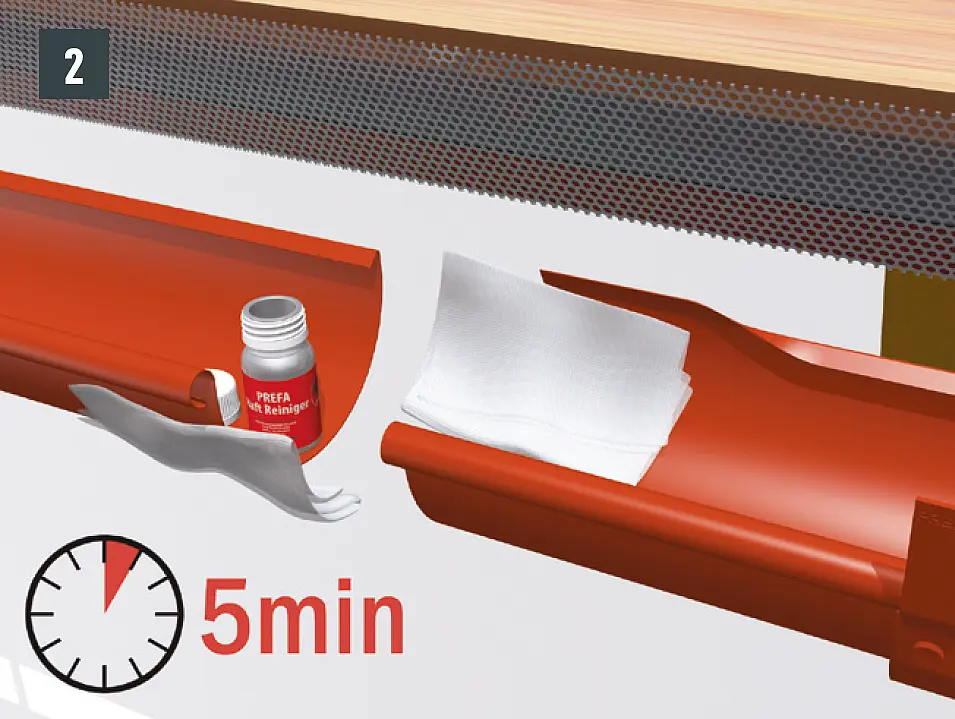

A Prefa speciális ragasztó készletben lévő tisztítószerrel tisztítsa meg az ereszcsatorna végeit. Várja meg az 5 perc párolgási időt (2. ábra).

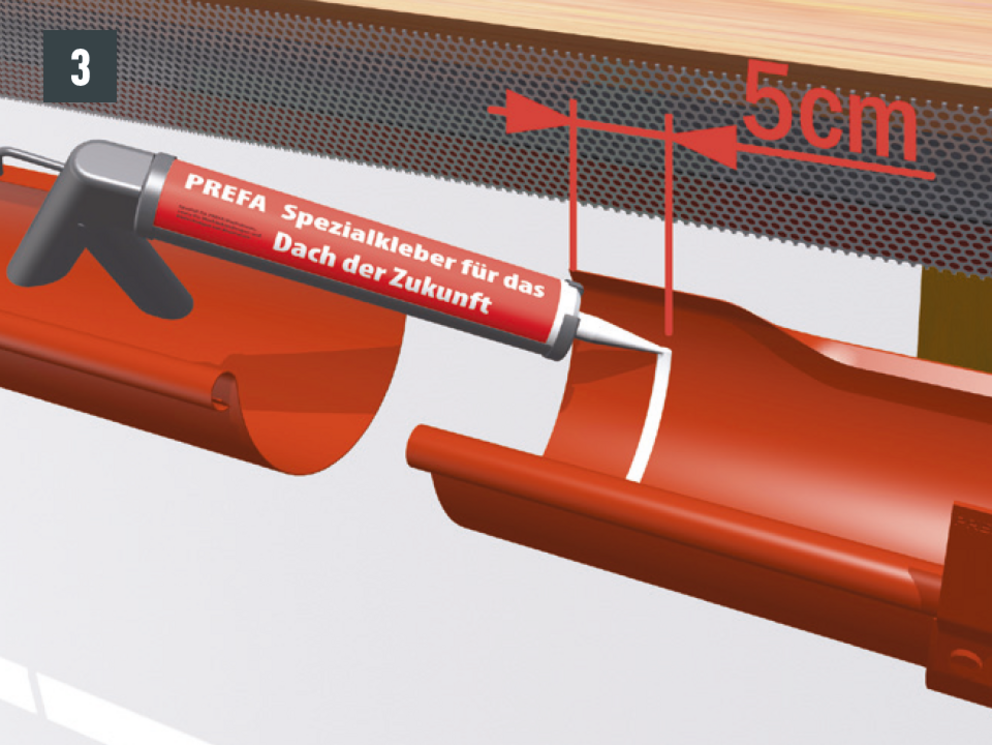

A PREFA speciális ragasztóból vigyen fel egy kb. 8 mm vastagságú ragasztócsíkot kb. 50 mm-re a csatornavég előtt (3. ábra).

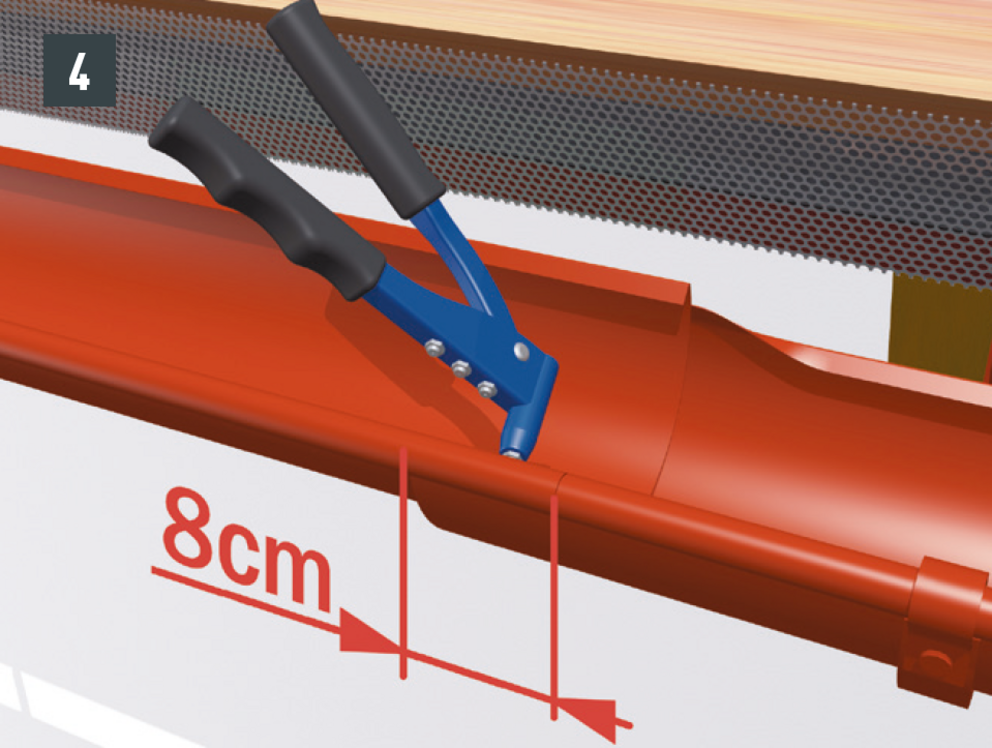

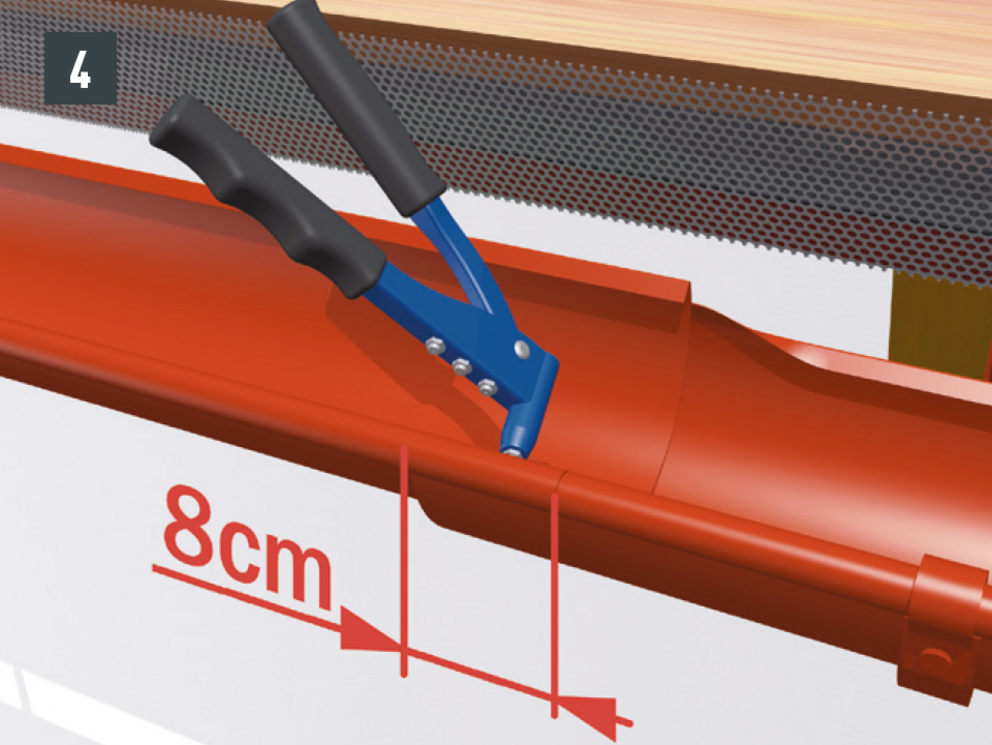

Az ereszcsatornákat fordítsa egymásba, és helyezzen egy szegecset a csatornaperemre (4. ábra).

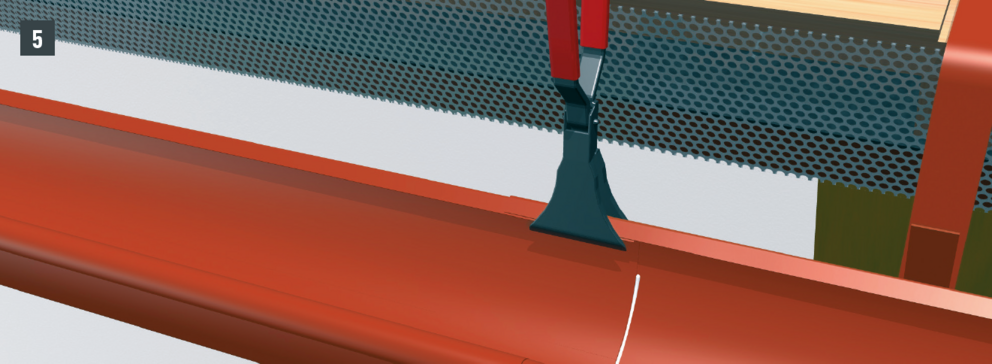

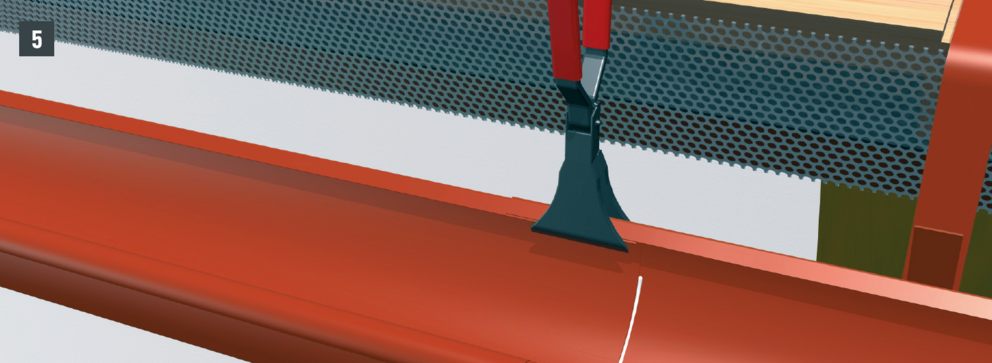

Zárja össze a hátsó visszahajtást. Szakszerűen elvégzett ragasztott kötés esetén a ragasztónak a belső oldalon ki kell nyomódnia (5. ábra).

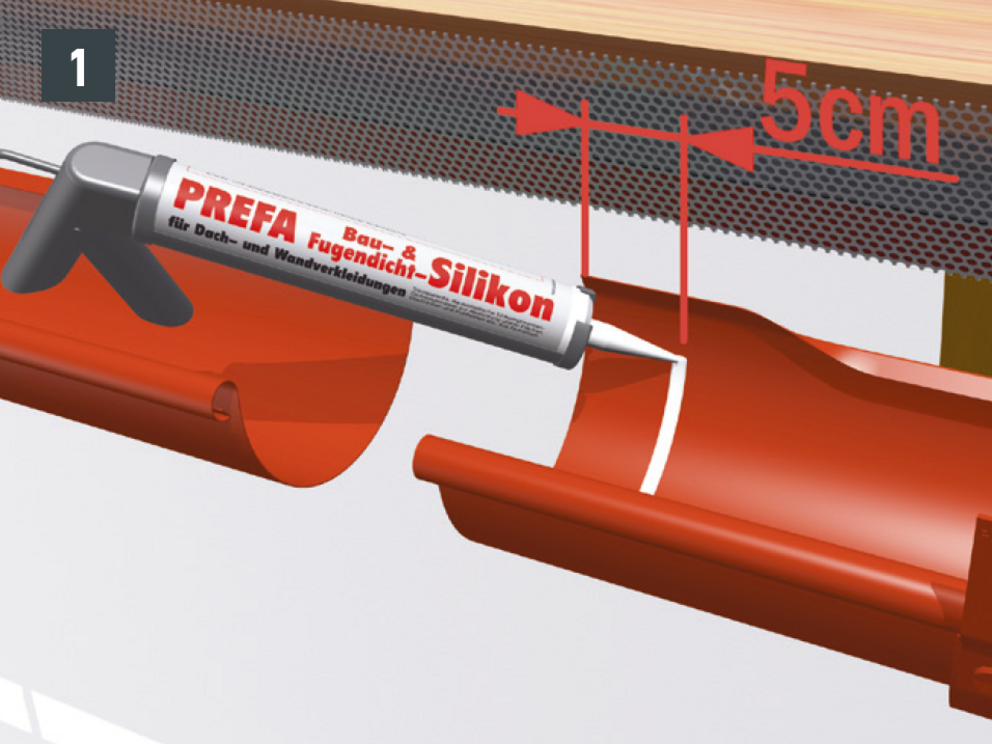

A megtisztított és száraz csatornavégre 50 mm-rel a vége előtt vigyen fel a PREFA speciális szilikonból egy (kb. 8 mm vastagságú) csíkot (1. ábra).

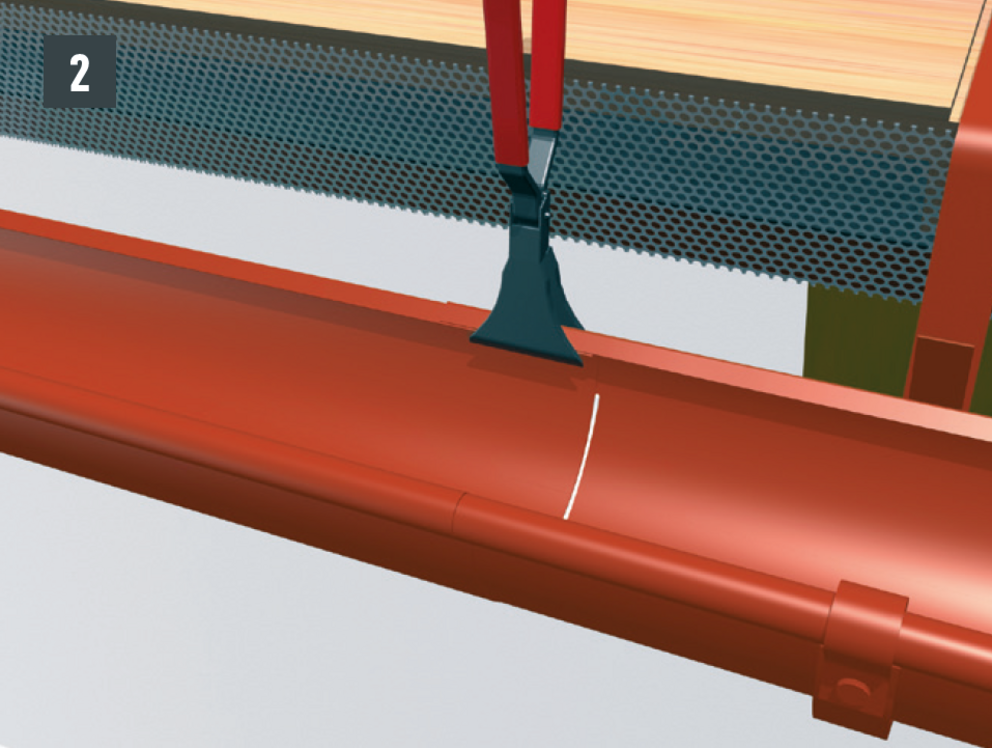

Az ereszcsatornát legalább 80 mm-es átfedéssel fordítsa egymásba, és zárja össze a hátsó visszahajtást (2. ábra).

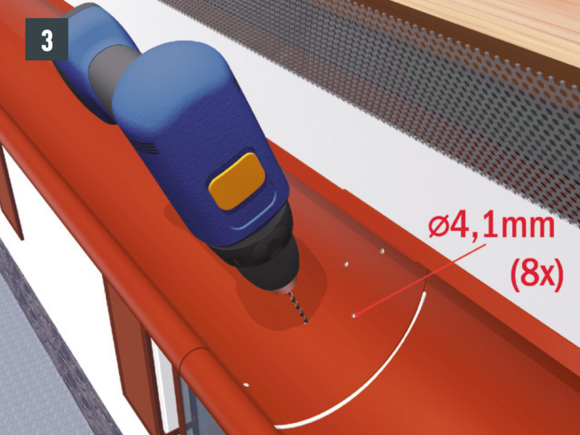

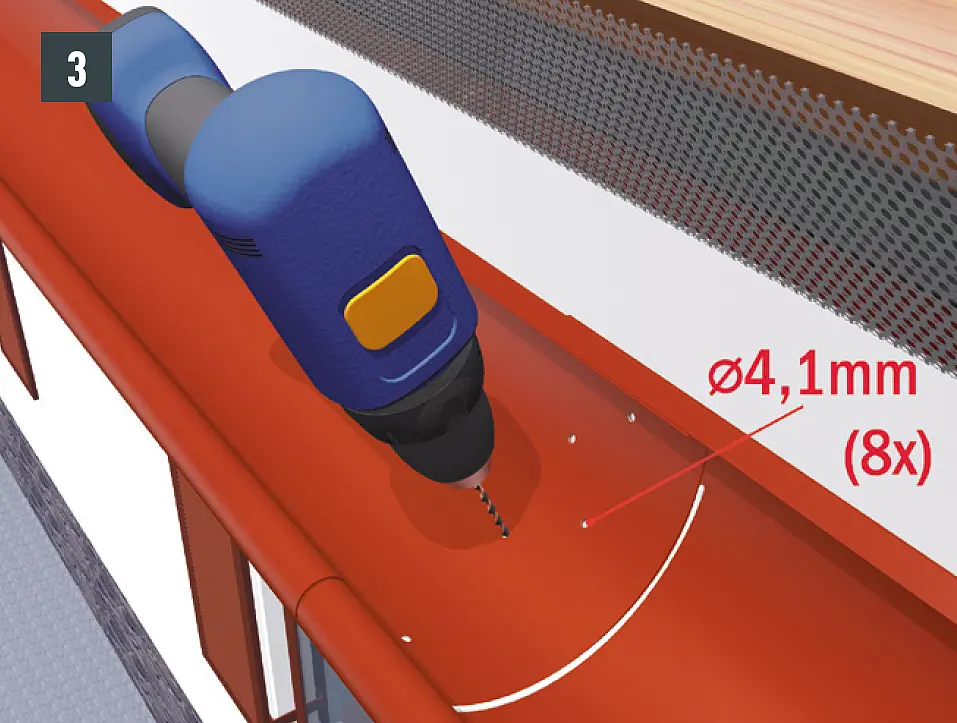

Fúrjon Ø 4,1 mm-es szegecsfuratokat a mellékelt ábra szerint (3. ábra).

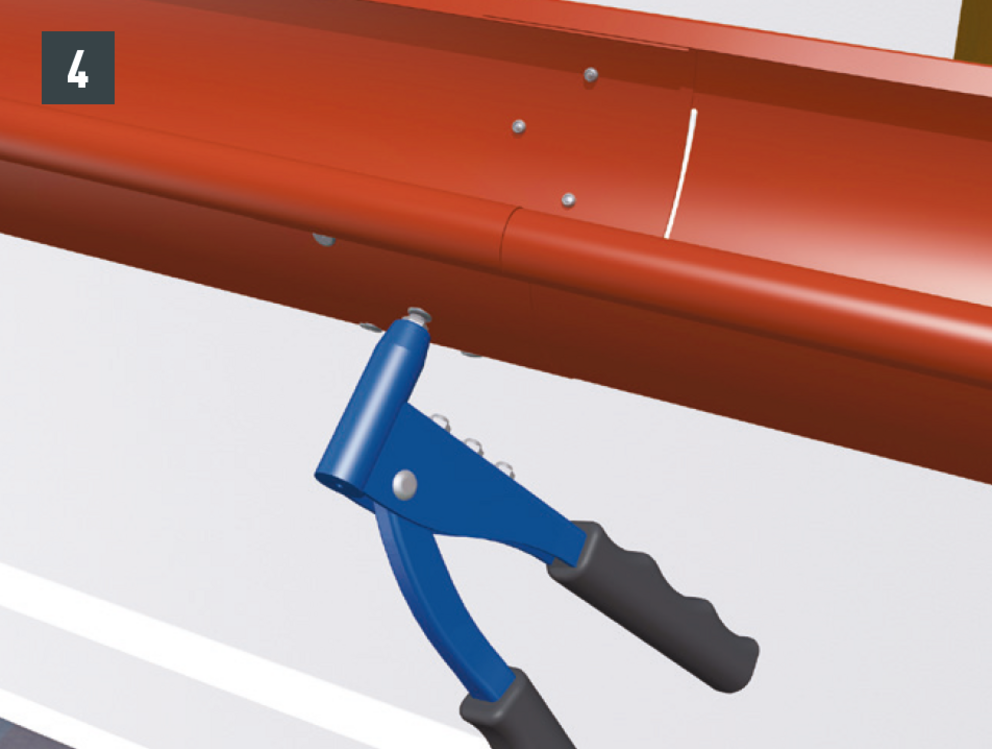

4 × 9,5 mm-es patentszegecsekkel szegecselje össze a toldást átlós irányban (4. ábra).
- Félkörszelvényű függő ereszcsatorna 250 6 db szegecs toldásonként
- Félkörszelvényű függő ereszcsatorna 280 és félkörszelvényű függő ereszcsatorna 333: 8 db szegecs toldásonként
- Félkörszelvényű függő ereszcsatorna 400 10 db szegecs toldásonként

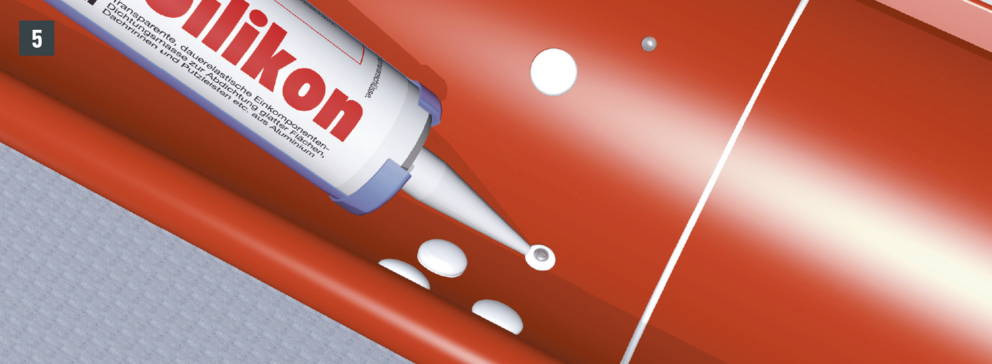

A belső oldalon is tömítse le a szegecseket (5. ábra).

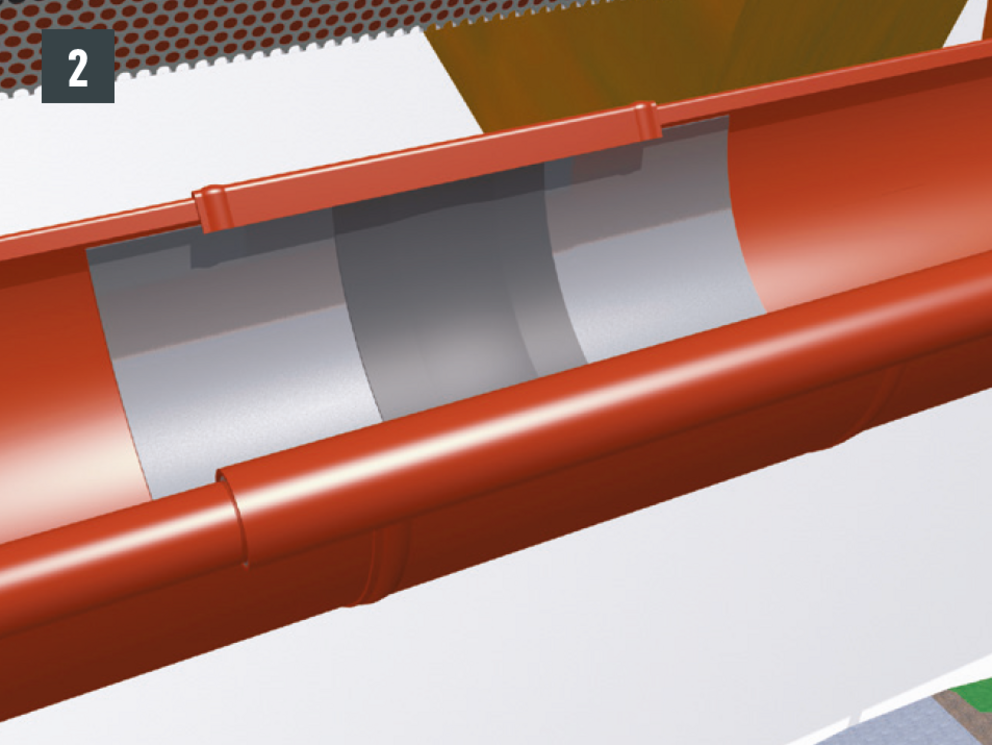

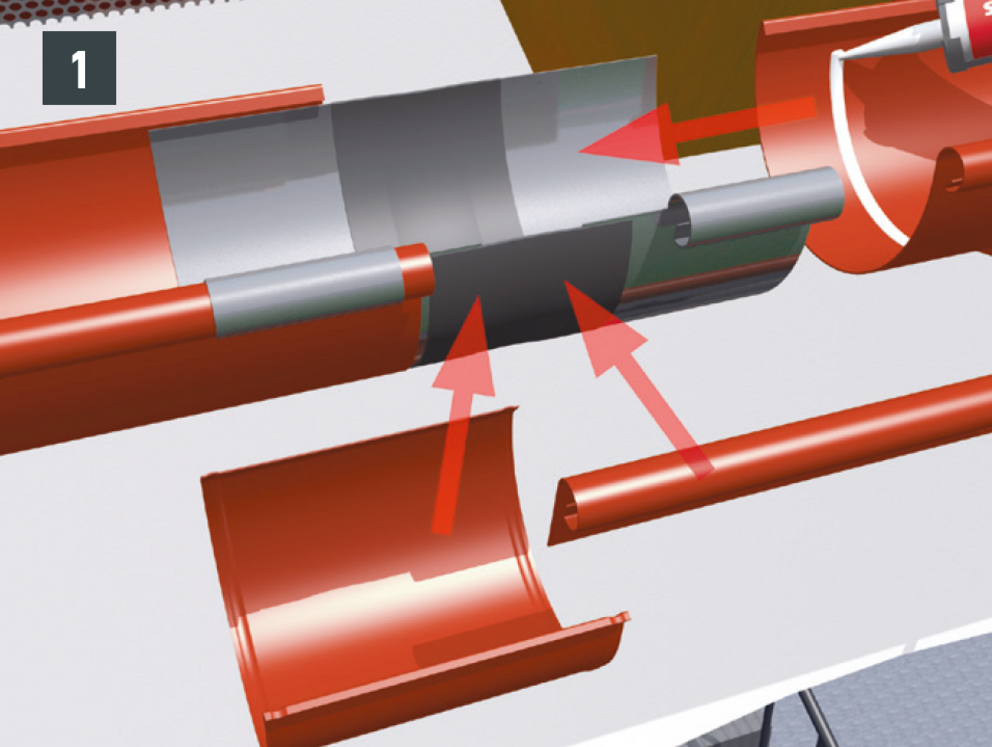

Dilatációs elemek távolsága külső helyzetű ereszcsatornák esetében: Félkörszelvényű függő ereszcsatorna max. 12 m, fekvő ereszcsatorna max. 6 m, sarokpontok beépítése esetén a maximum dilatációs távolságok értékét meg kell felezni. A csatlakoztatást ragasztással vagy szegecseléssel lehet elvégezni (1. és 2. ábra).

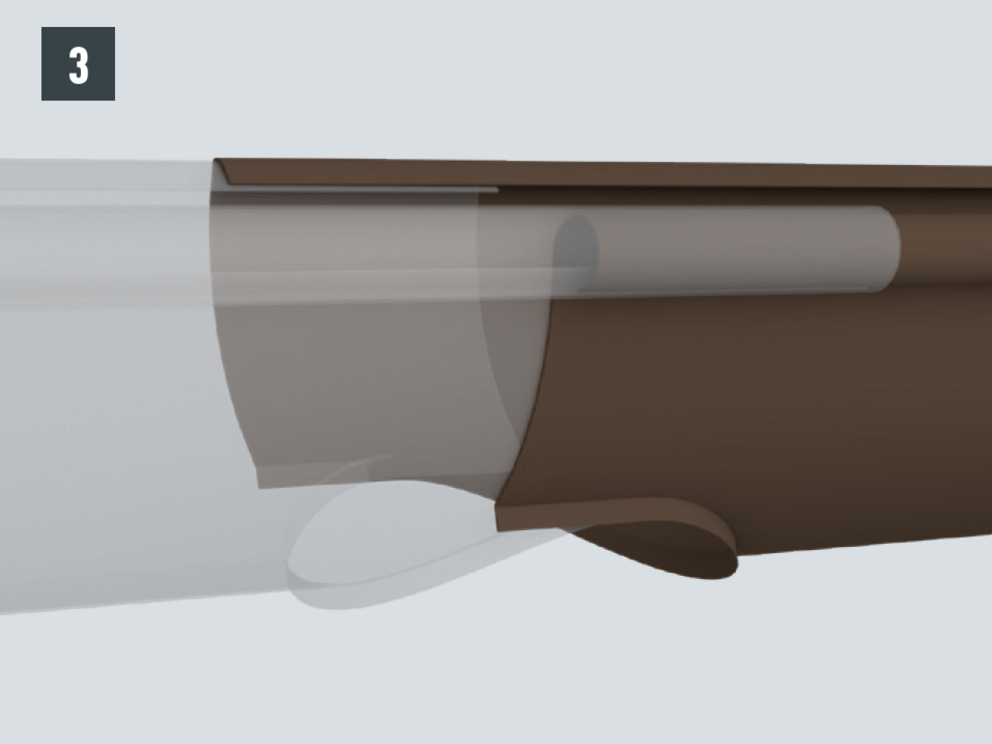

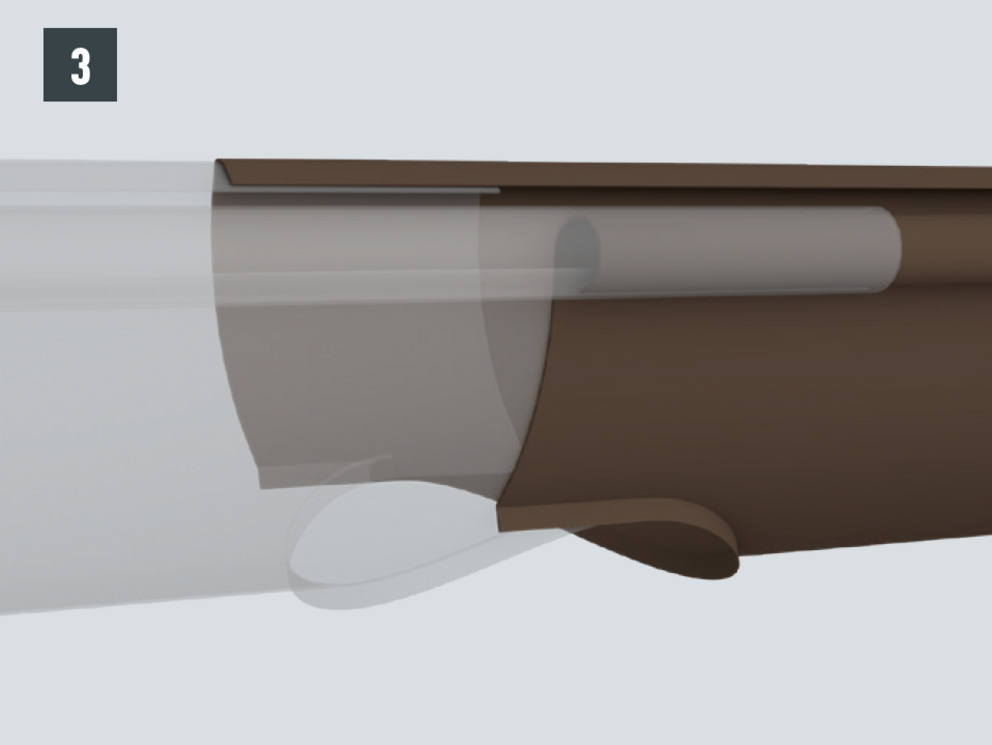

Mélyponti dilatáció kialakítása során a csatornaillesztést a betorkolló eleménél alakítjuk ki. A csatornavégeket 80 mm-es átfedéssel fordítsa egymásba és oválisan vágja ki (ne szegecselje!) (3. ábra).

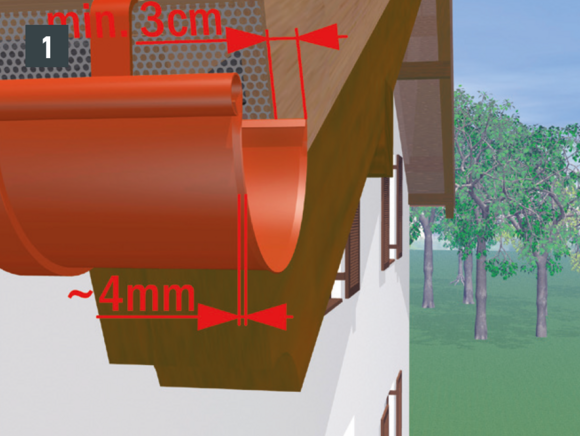

A csatornavégelem felszereléséhez a csatornavéget 4 mm-t peremezze ki, túlnyúlás a tető szélétől kb. 30 mm (1. ábra).

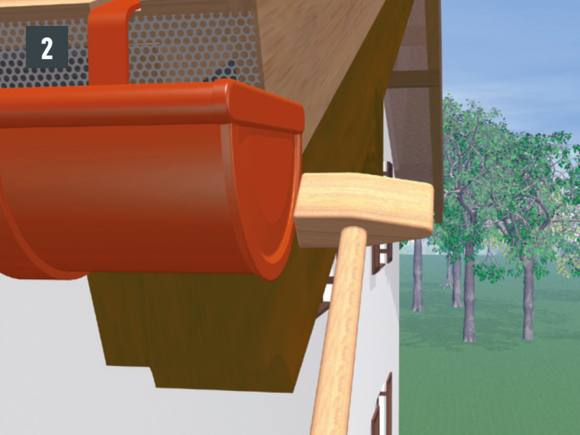

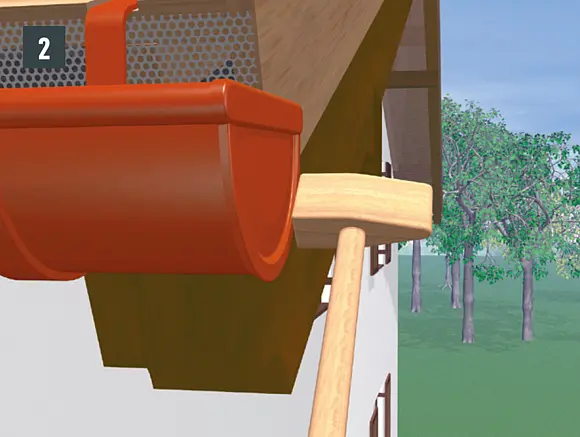

Helyezze rá kiperemezett csatornavégre a végelemet, majd függőleges irányig hajtsa le végelem peremét (2. ábra).

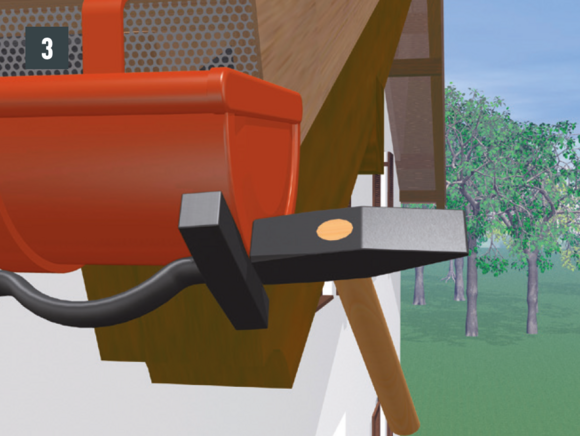

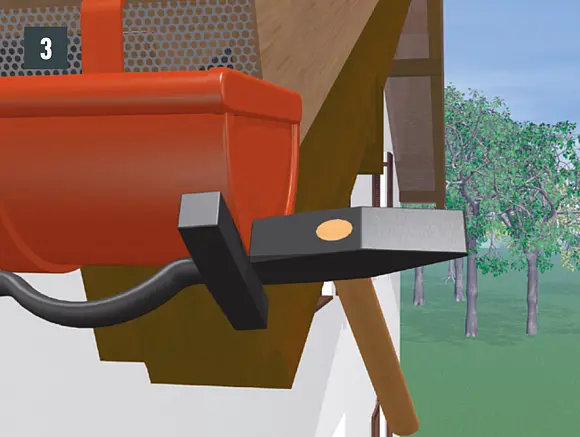

Zárja le a csatornavégelem korcát (3. ábra).

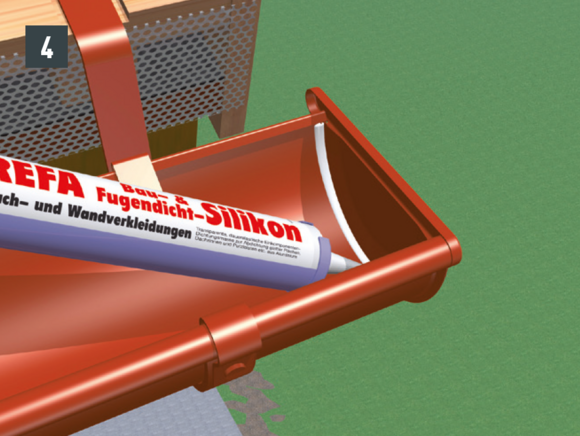

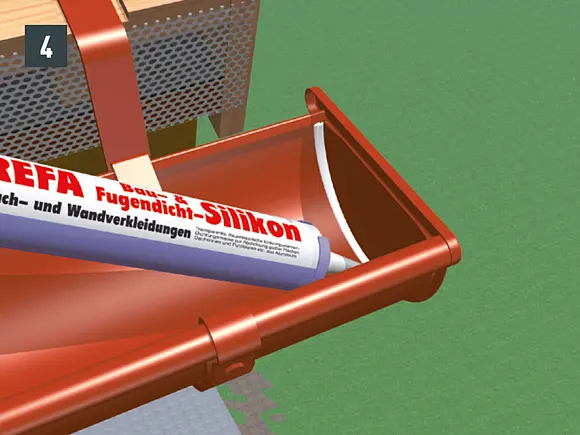

Tömítse le a csatlakozást PREFA speciális szilikonnal vagy PREFA speciális ragasztóval (4. ábra).
Készre szerelt csatornavégelem (5. ábra).

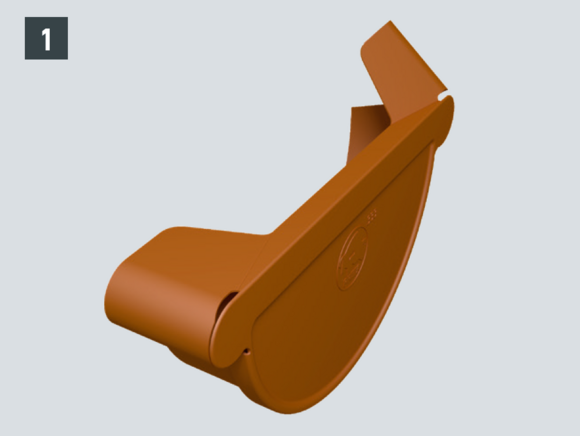

Törje le kézzel a bal vagy a jobb oldali fület, attól függően, hogy a ragasztható végelemet melyik oldalra kell felszerelni (1. ábra).

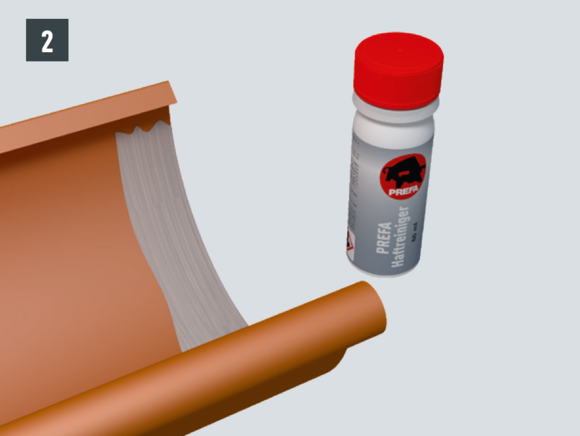

A ragasztási felületet csiszolja meg kissé a csiszolópapírral. Tisztítsa meg a felületet PREFA felülettisztítóval, és várja meg az 5 perces párolgási időt. (2. ábra)).

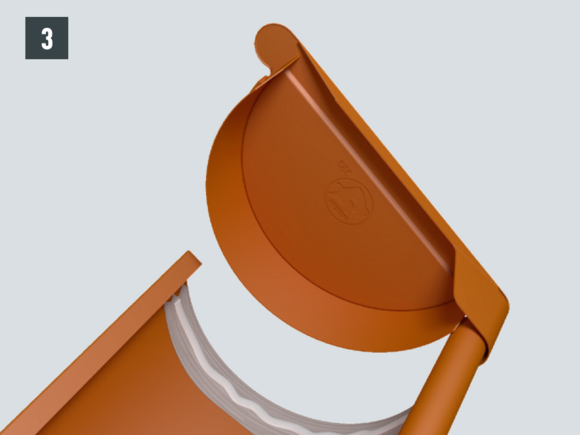

Vigyen fel egy ragasztócsíkot, ezután helyezze a ragasztható végelemet a perembe, és fordítsa be az ereszcsatornába (3. ábra).

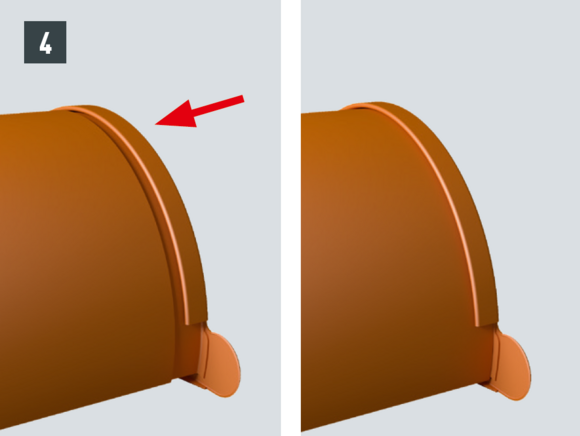

Nyomja rá a ragasztható végelemet az ereszcsatornára úgy, hogy a vágott él már ne legyen látható (4. ábra).

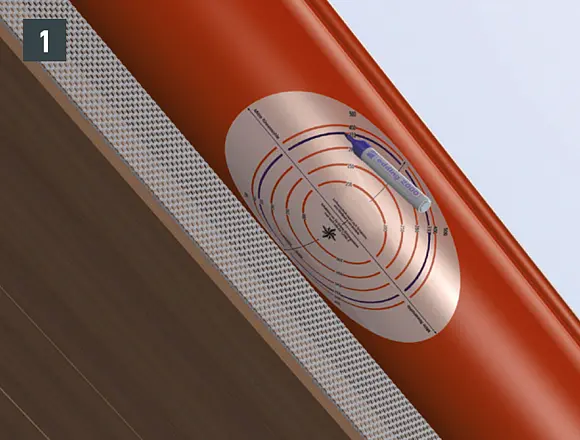

Jelölje meg a csatorna legalsó pontján a betorkolló nyílását a sablon szerint (1. ábra).

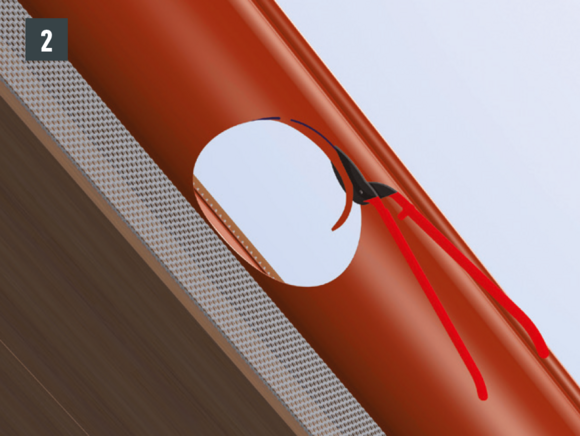

Vágja ki a nyílást (2. ábra).

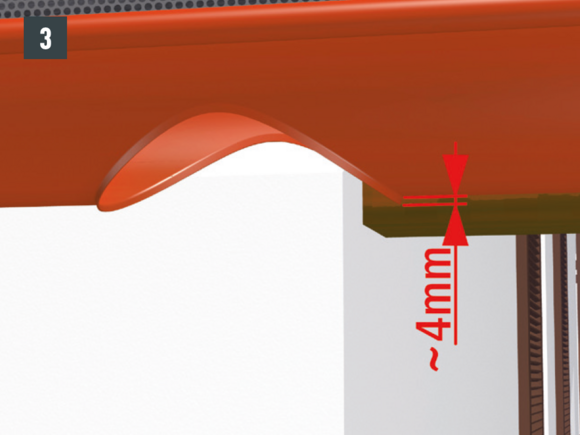

A nyílást 4 mm-re lefelé peremezze ki (3. ábra).

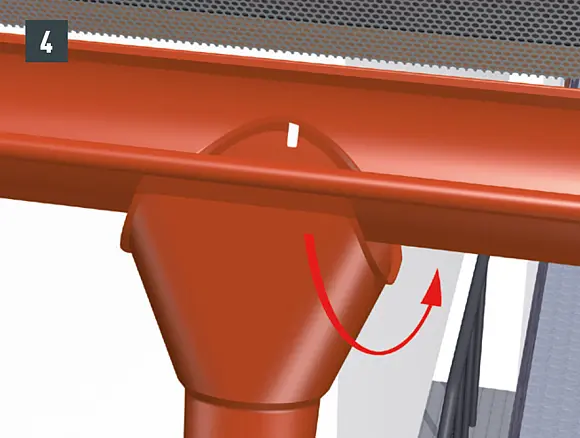

Akassza be a csatornaüstöt (4. ábra).

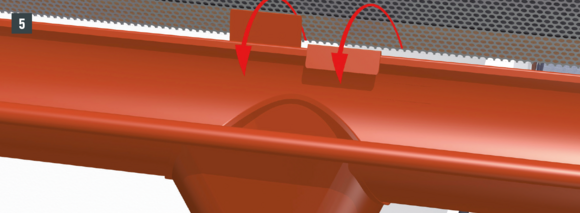

Ráhajtással rögzítse a csatornaüstöt a csatorna hátoldalán (5. ábra).

Csatornaelemek összeépítése ragasztással
