Csőbilincsek felszerelése

A lefolyócsövek rögzítése csőbilincsekkel történik. A csőbilincsekhez való megfelelő rögzítőelemet az aljzatnak (homlokzatfelületnek) megfelelően kell kiválasztani.

A csőbilincseket úgy kell felszerelni, hogy a cső hátsó oldala és a homlokzat között legalább 20 mm távolság legyen. A csőbilincsek közötti távolság nem haladhatja meg a 2 métert. (Nemzeti szabványok és szakmai előírások nagyobb távolságokat is megengedhetnek. A 3 m hosszú PREFA ejtőcsövek miatt a legfeljebb 2 m-es távolság bizonyult kivitelezhetőnek.)

A csőbilincsszárakhoz való takarókupakok a következő funkciókat tölthetik be:

  • Kiütött csőbilincsfuratok eltakarása.
  • Cseppentő perem arra az esetre, ha a víz a csőbilincsszár mentén végigfolyik.

Megjegyzés

Szükség esetén a csapóeső elleni védelem érdekében a takarókupakokat tömítse le a homlokzat irányába (pl. speciális szilikonnal vagy speciális ragasztóval a takarókupak alatt).

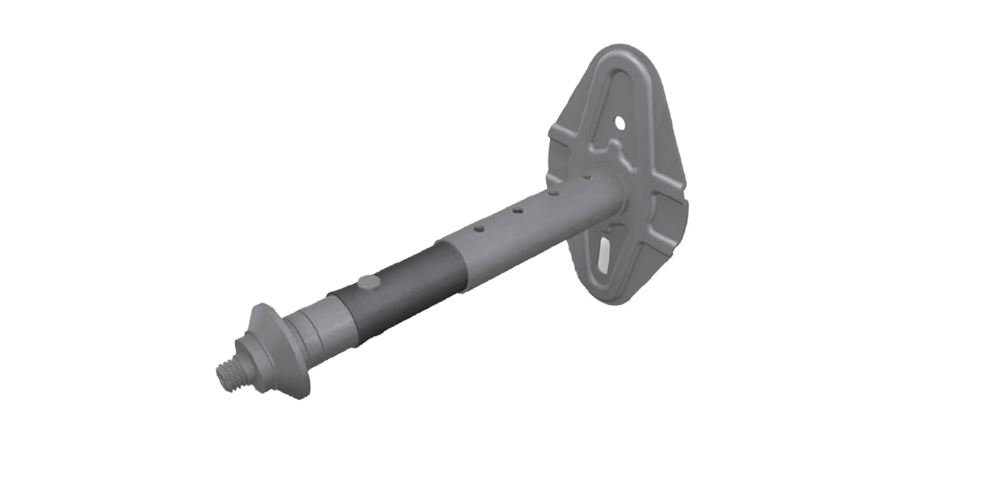

Csőbilincstartó hőszigeteléshez

Még el nem készült, hőszigetelt homlokzatokon való lefolyó rögzítésére (100–180–180–260 mm szigetelési vastagságokhoz kapható).

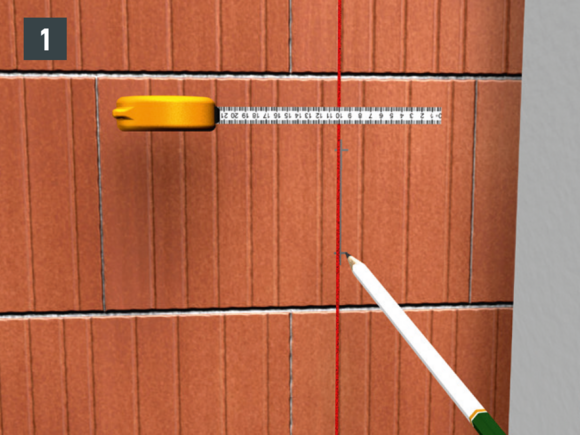

  • Határozza meg és jelölje be a csőbilincstartó helyét. Ügyeljen a függőleges és vízszintes síkban történő kivitelezésre (1. ábra).

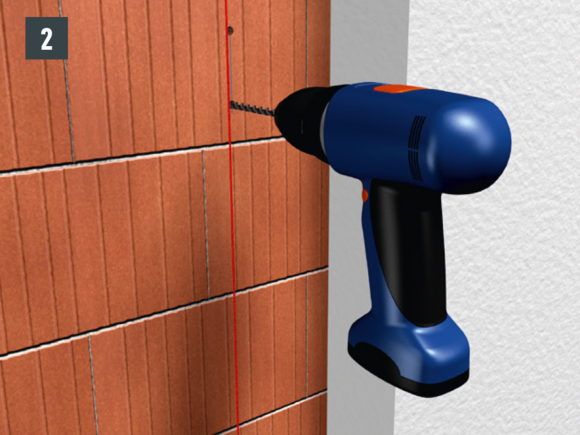

  • Fúrja elő a megjelölt területeket (Ø 8 mm-es fúrószár) (2. ábra).

Megjegyzés

Tartsa be a teherhordó külső sarkoktól és falnyílásoktól szükséges minimális távolságot (min. 100 mm).

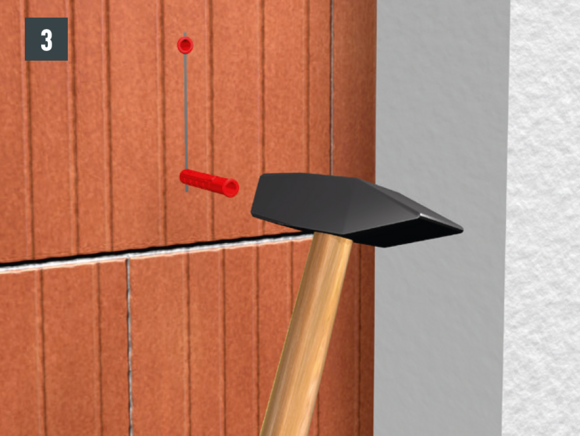

  • A dübeleket teljesen üsse be (3. ábra).

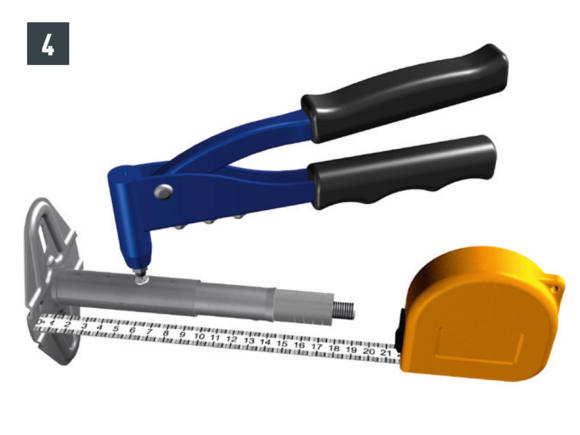

  • A csőbilincstartókat állítsa be a megfelelő szigetelési vastagsághoz, és rögzítse a mellékelt szegeccsel (Ø 4 mm) (4. ábra).

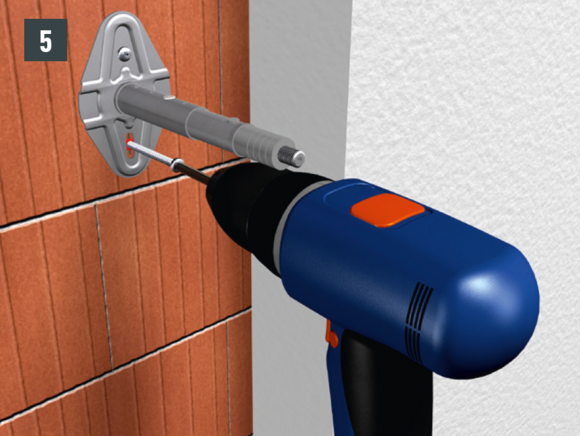

  • Szerelje fel a csőbilincstartókat a mellékelt csavarokkal (Torx TX 25) (5. ábra).

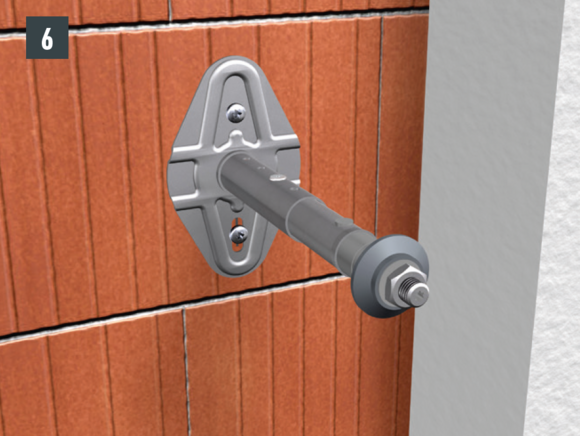

  • Az összeszerelt csőbilincstartóra tolja rá a takarókupakot, az ellenanyát pedig csavarja rá a menetes szárra (6. ábra).

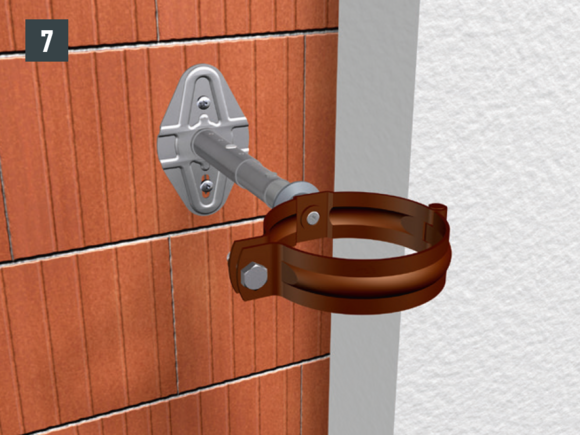

  • Az M10-es menetű csőbilincset tekerje rá a csőbilincstartóra. A cső és a kész homlokzatfelület közötti távolság legalább 20 mm legyen (7. ábra).

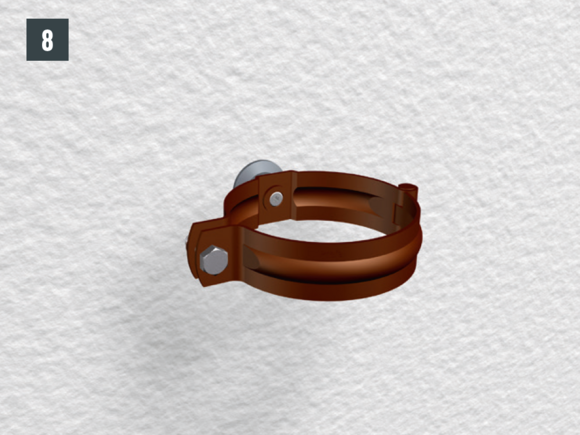

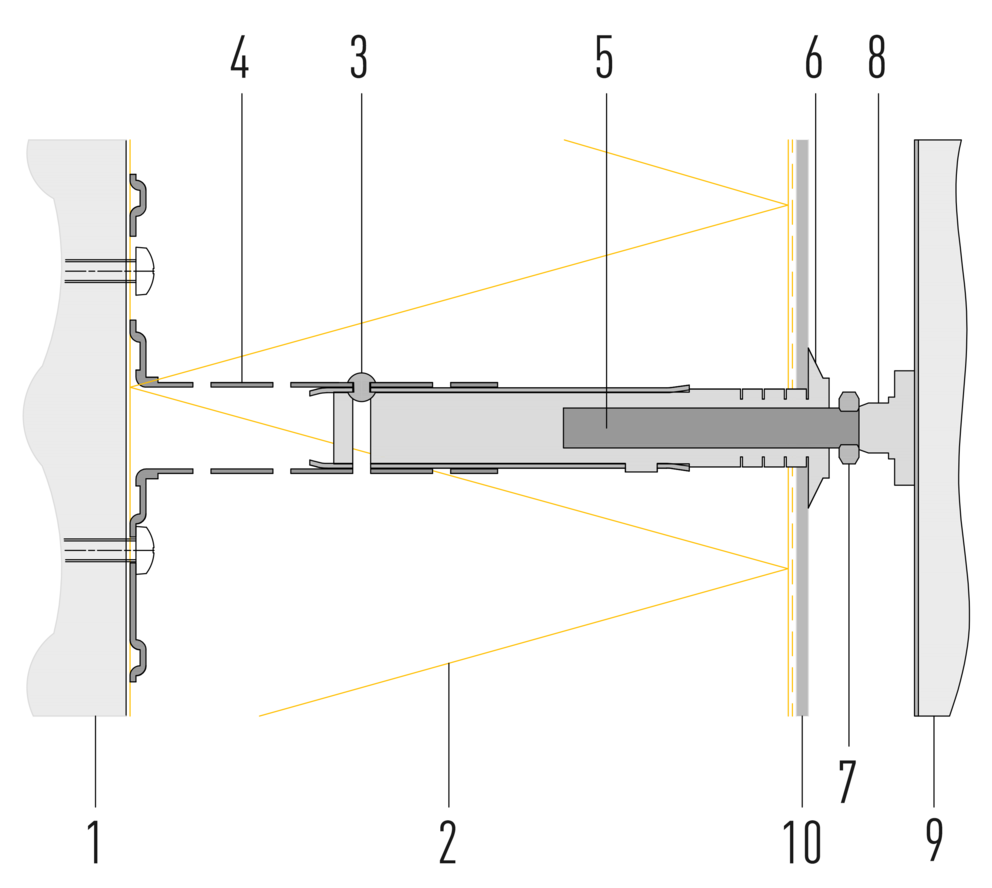

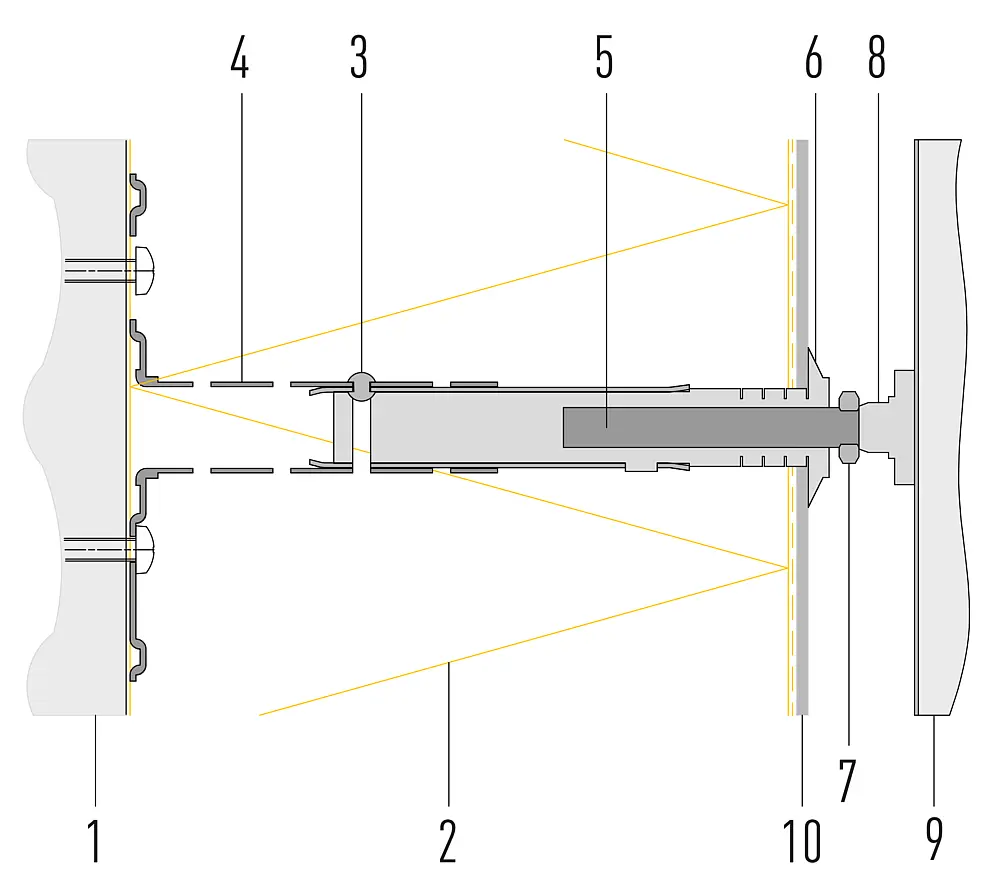

  • Hőszigetelő rendszerbe szerelt csőbilincs (8. ábra).

1 Teherhordó falszerkezet
2 Hőszigetelő rendszer
3 Szegecs
4 Csőbilincstartó
5 M10 menet

6 Takarókupak
7 Ellenanya
8 Csőbilincs M10-es menettel
9 Lefolyócső
10 Külső vakolat

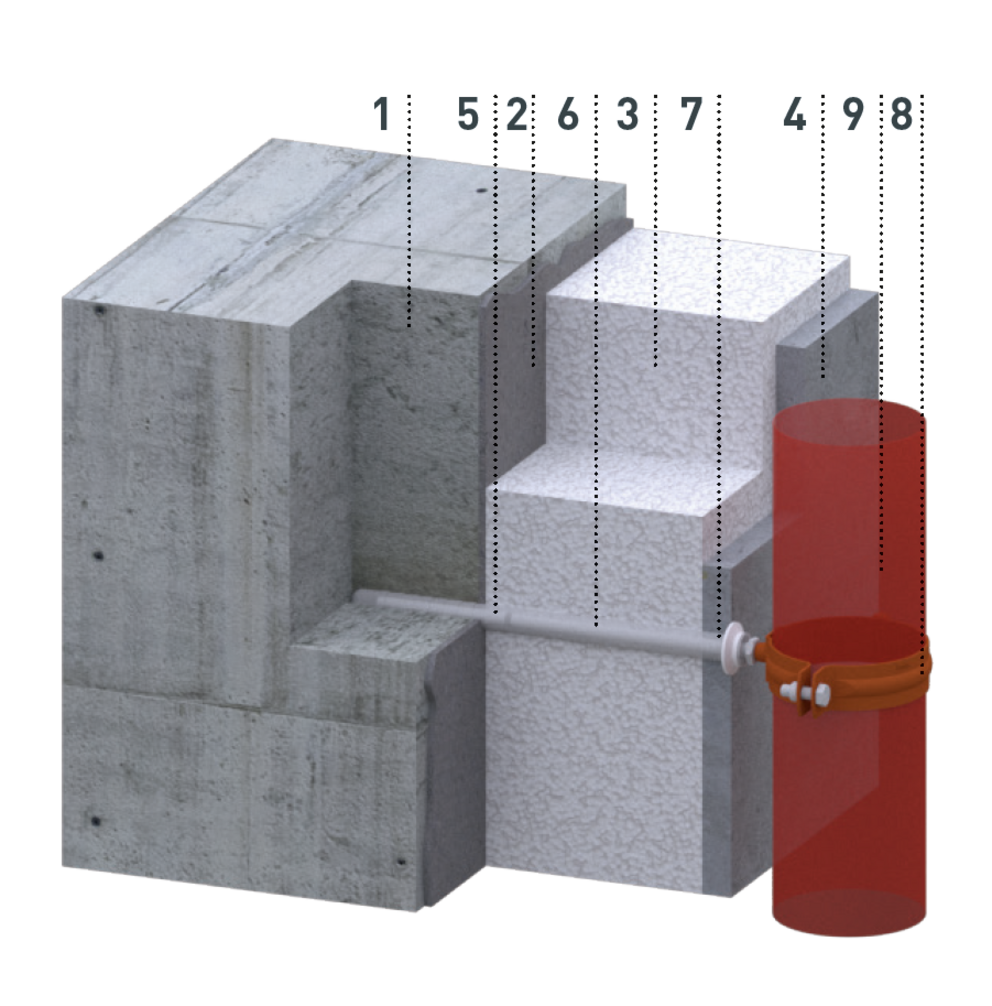

Csőbilincsdübel

Meglévő, hőszigetelt homlokzatokon való felhasználáshoz (szigetelési vastagság akár 50–200 mm, minimális rögzítési mélység a falazatban: 70 mm).

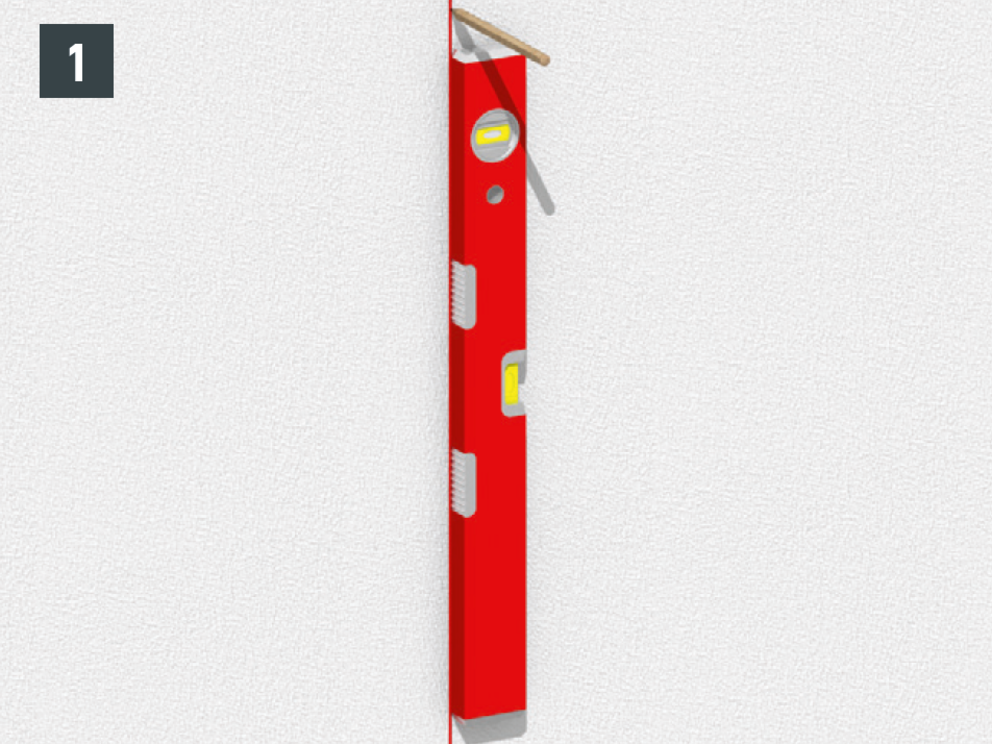

  • Határozza meg és jelölje meg a csőbilincsdübel helyét. Ügyeljen a függőleges és vízszintes síkban történő kivitelezésre. Tartsa be a teherhordó külső sarkoktól és falnyílásoktól szükséges minimális távolságot. Peremterületen (pl. a fal sarkánál) a dübelt úgy kell a szigetelésbe helyezni, hogy a hőmozgás iránya a peremmel párhuzamosan menjen végbe (1. ábra).

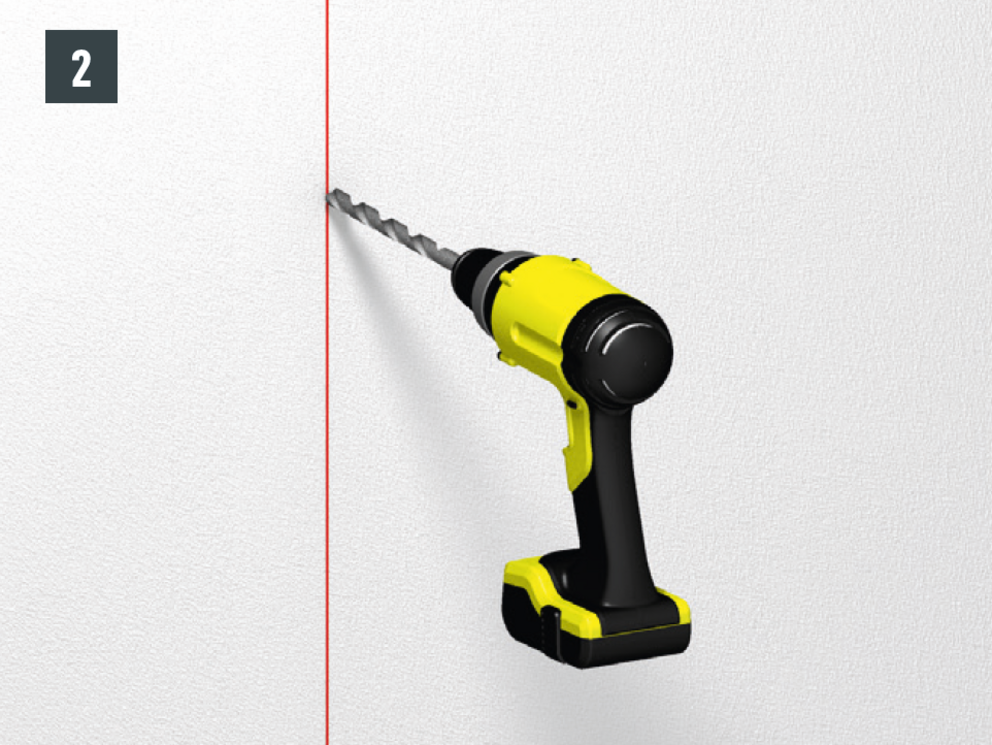

  • A megjelölt területeket fúrja elő Ø 10 mm-es fúrószárral, a csőbilincs szár hosszának megfelelően. Minimális rögzítési mélység a tartószerkezetben: 70 mm (2. ábra).

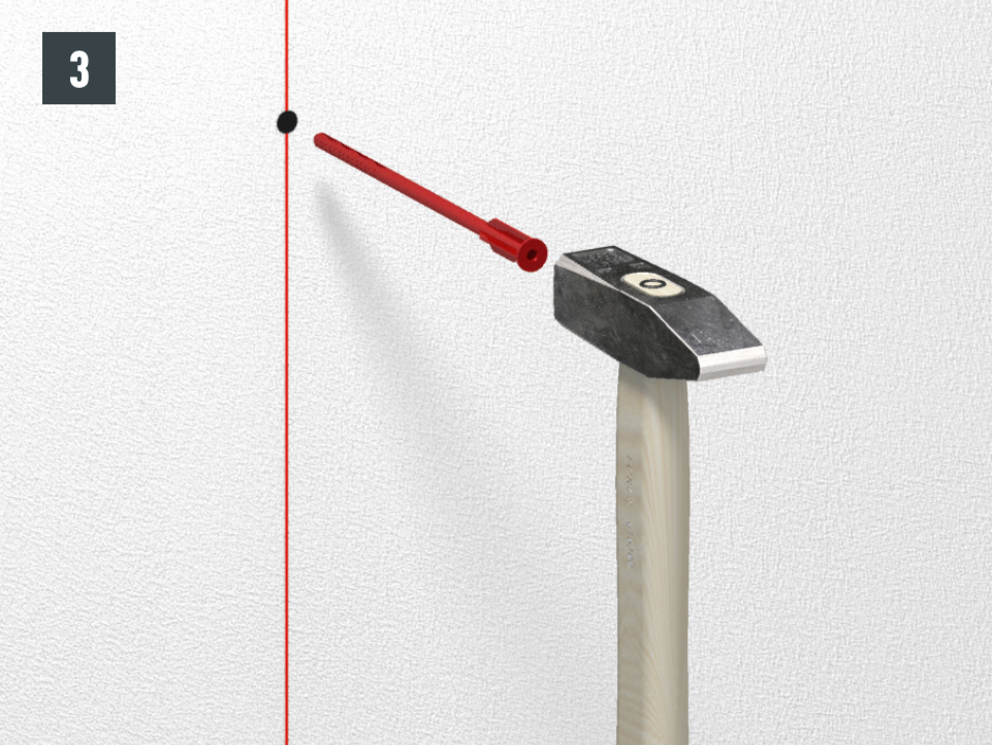

  • Üsse be a csőbilincsdübelt, amíg az homlokzat síkjába nem kerül (3. ábra).

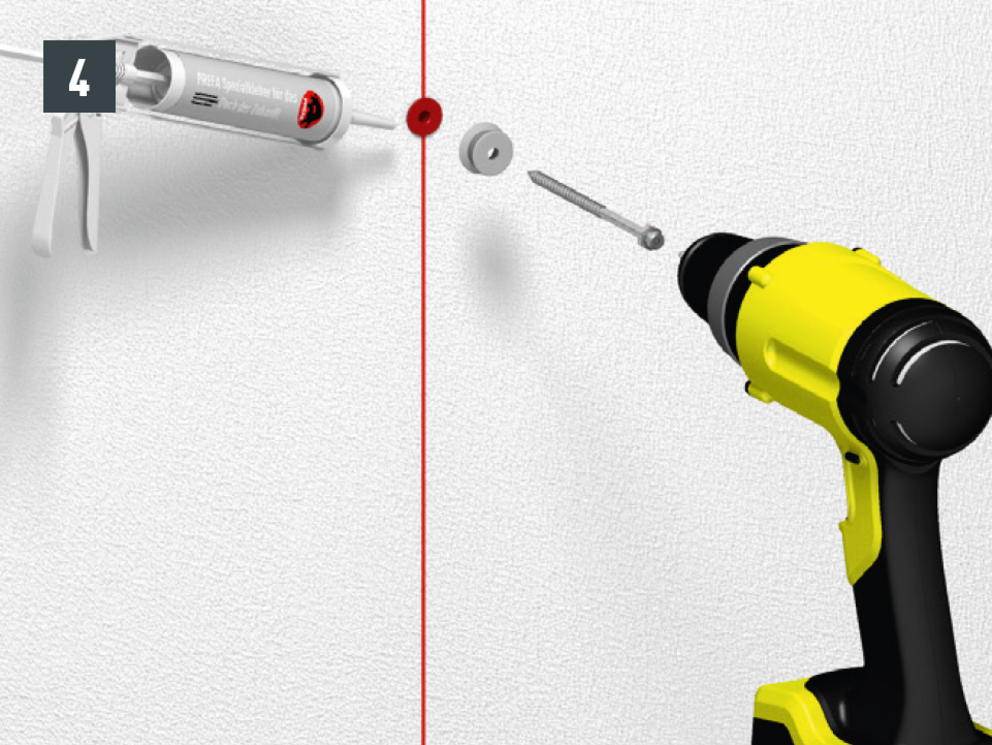

  • Tolja fel a takarókupakot a csőbilincsszárra, és speciális ragasztóval csapóeső ellen védett módon ragassza a homlokzathoz (4. ábra).

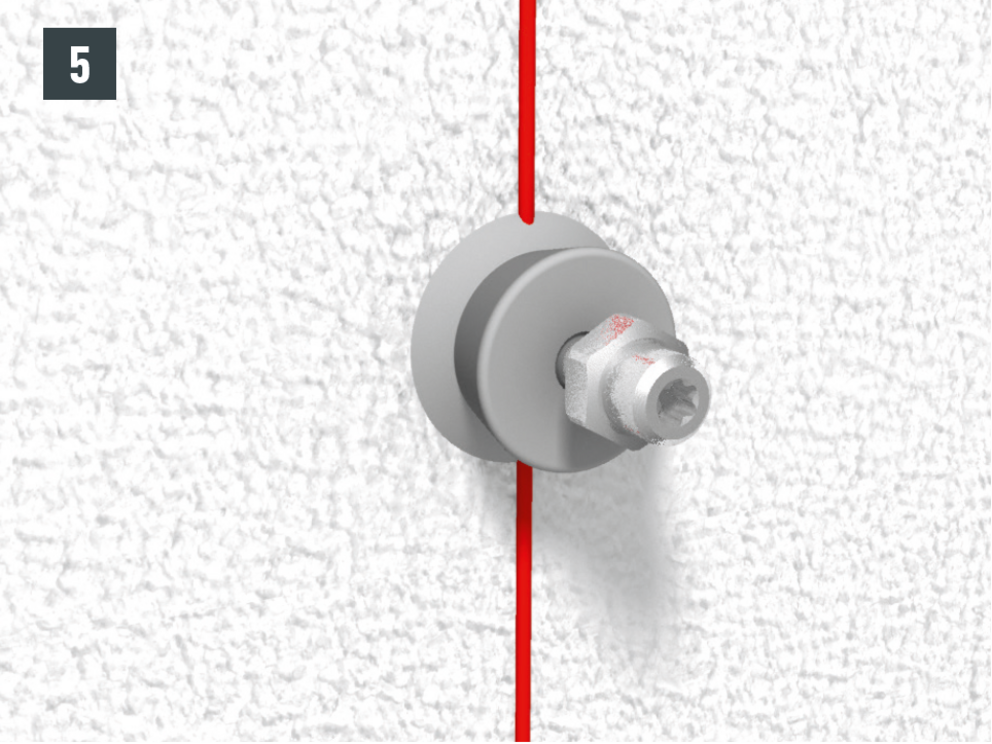

  • Tekerje be a csőbilincsszárat a csőbilincs dübelbe (Torx TX 25 vagy SW13 segítségével) (5. ábra).

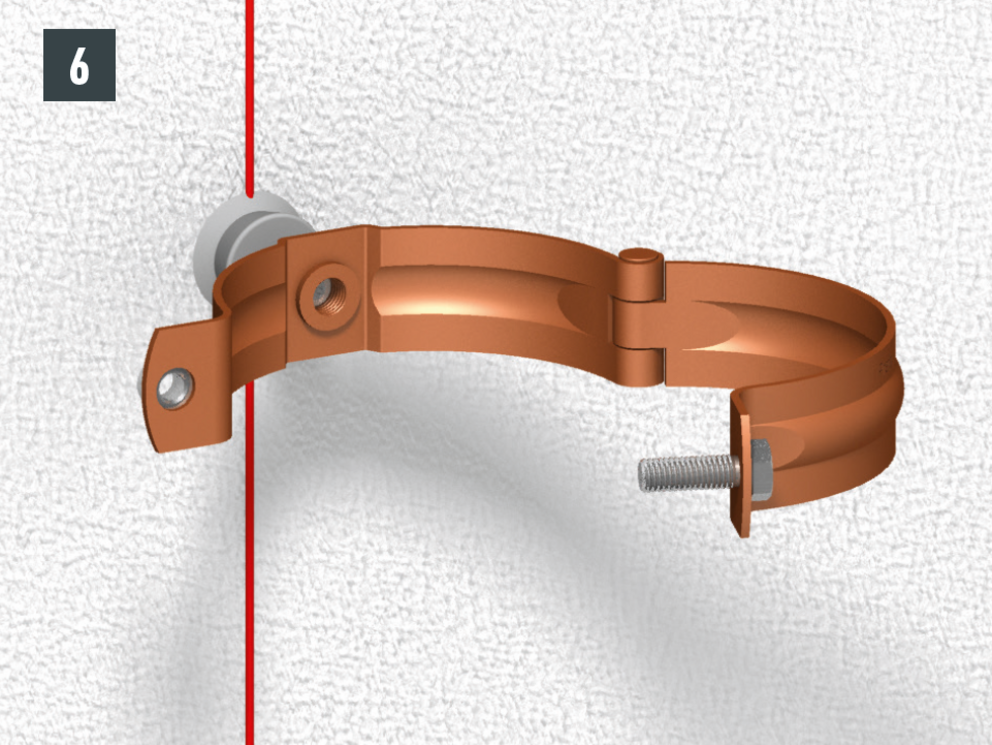

  • Tekerje rá a csőbilincset vagy a szögletes lefolyócső rögzítőelemét a PREFA csőbilincsszárra (6. ábra).

Megjegyzés

A PREFA lefolyócső és a homlokzatfelület közötti távolság legalább 20 mm legyen. Szögletes lefolyócső használata esetén tartson legalább 45 mm távolságot a fal és a szögletes lefolyócső között.

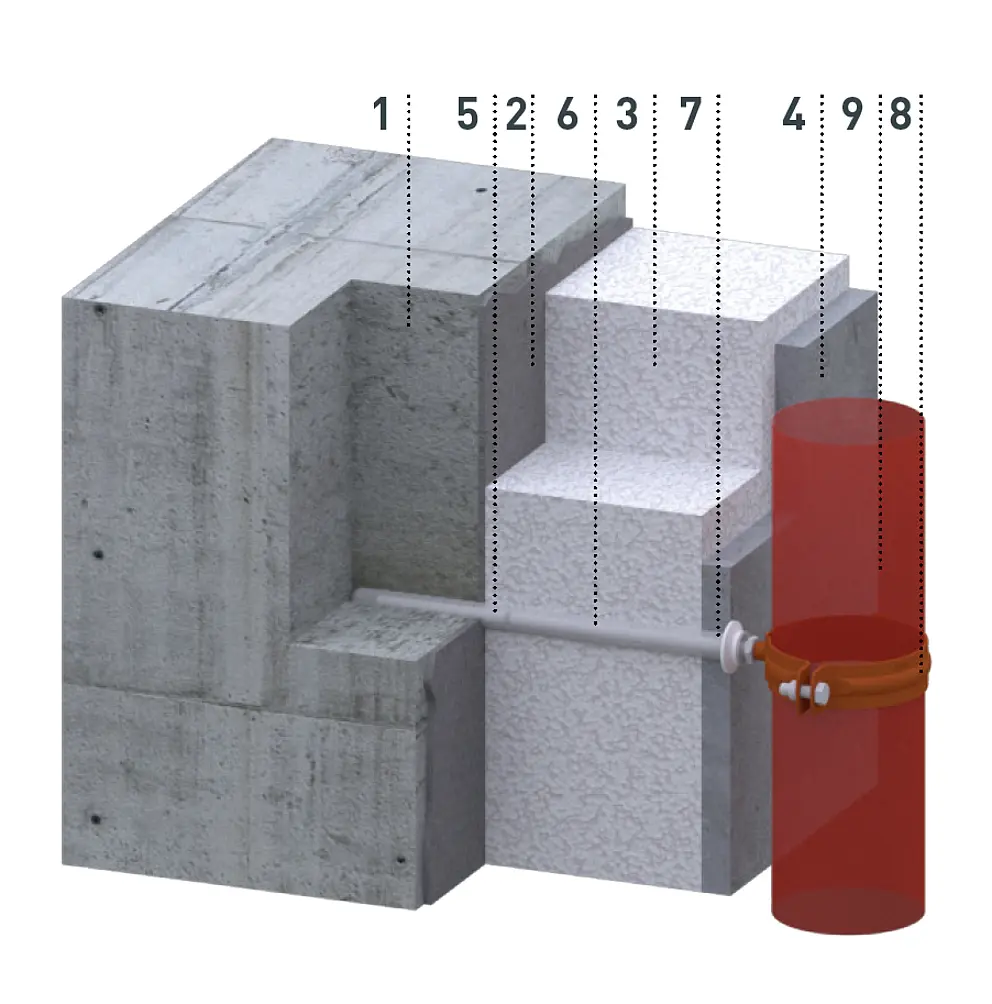

1 Tartószerkezet
2 Ragasztó
3 Szigetelés
4 Vakolat
5 Csőbilincsszár

6 Csőbilincsdübel
7 Takarókupak
8 Csőbilincs
9 Lefolyócső

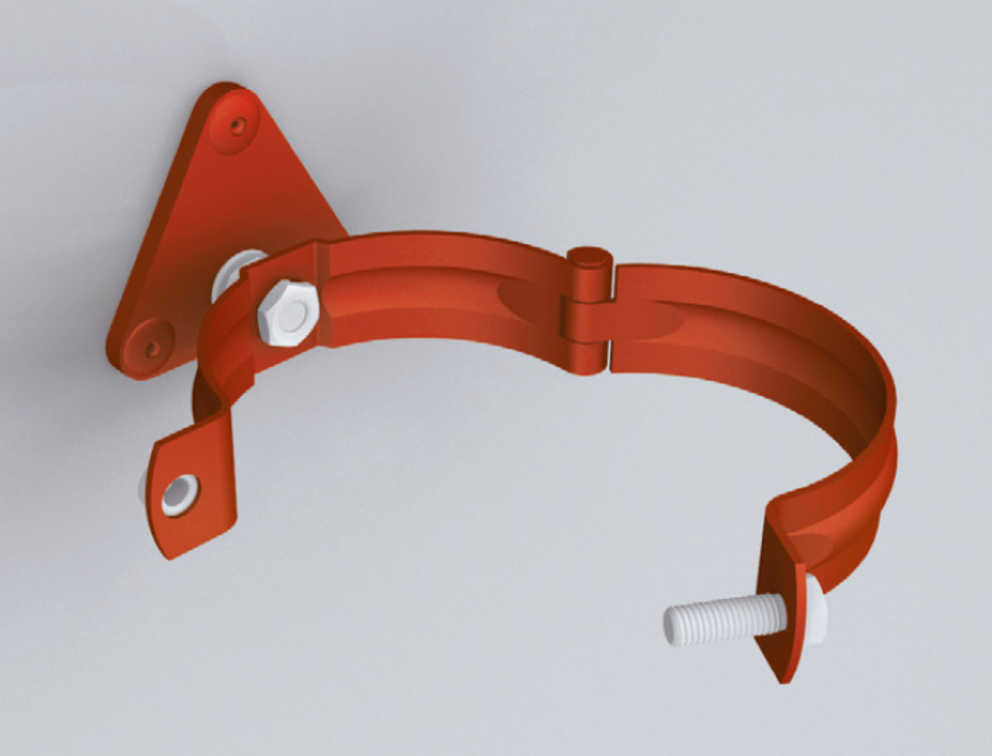

Fali rögzítőlap

Fémhomlokzatokon és -aljzatokon (alumínium kompozit lemez, trapézhomlokzat, idomcsövek) való használatra.

Megjegyzés

A kötőelem nem része a szállítási csomagnak. Használjon az aljzatnak megfelelő csavarokat vagy szegecseket.

Csőbilincsszár

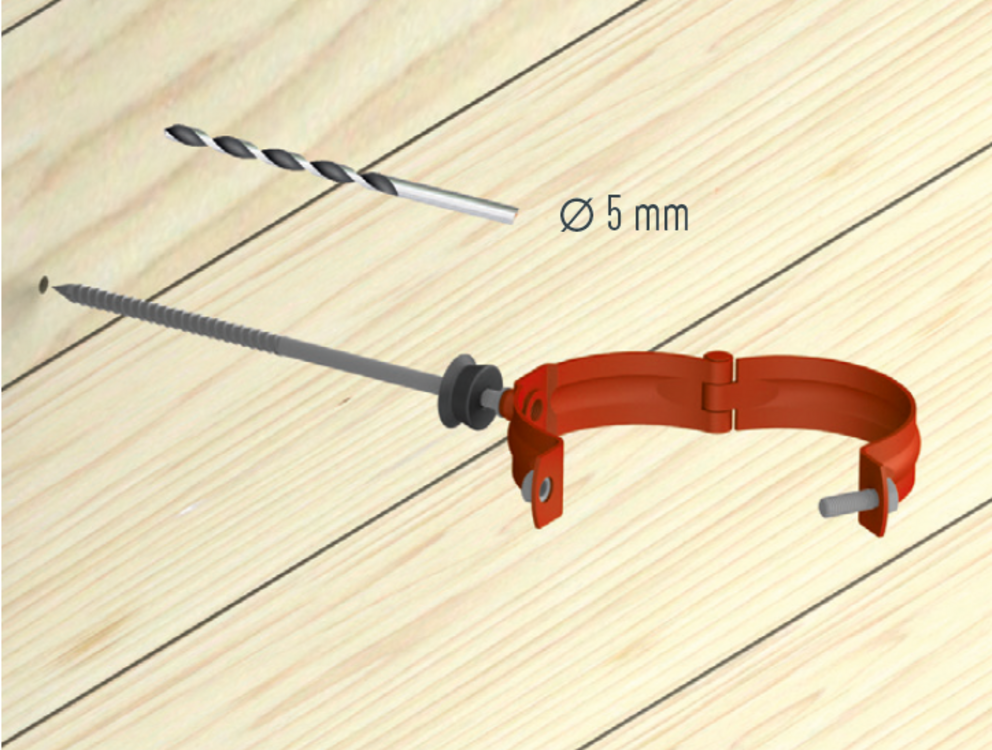

Betonban, téglában és fában történő rögzítésre. Szárhossz: 140/200/330 mm. Jelölje meg, fúrja elő Ø 5 mm-re, tegye fel a takarókupakot, és hajtsa be TX 25-tel.

Szükség esetén a csapóeső elleni védelem érdekében a takarókupakokat tömítse le a homlokzat irányába (pl. speciális szilikonnal vagy speciális ragasztóval a takarókupak alatt).

Megjegyzés

A homokos kötésű aljzatok előfúrásakor különös gonddal járjon el.

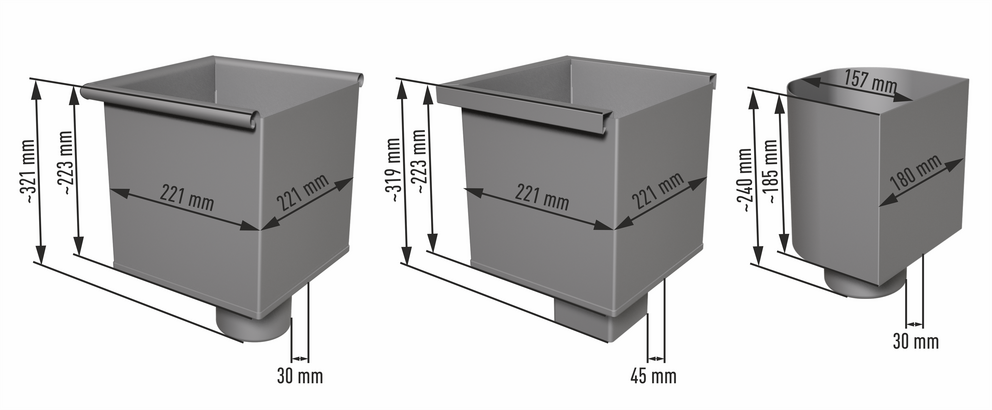

Vízgyűjtő üstök

A vízgyűjtő üstöket megfelelő, az adott aljzathoz igazított rögzítőelemekkel kell felszerelni a homlokzatra.

A tömítés beszerelésével megakadályozható, hogy a vízgyűjtő üst hátsó oldalán a víz beszivárogjon.

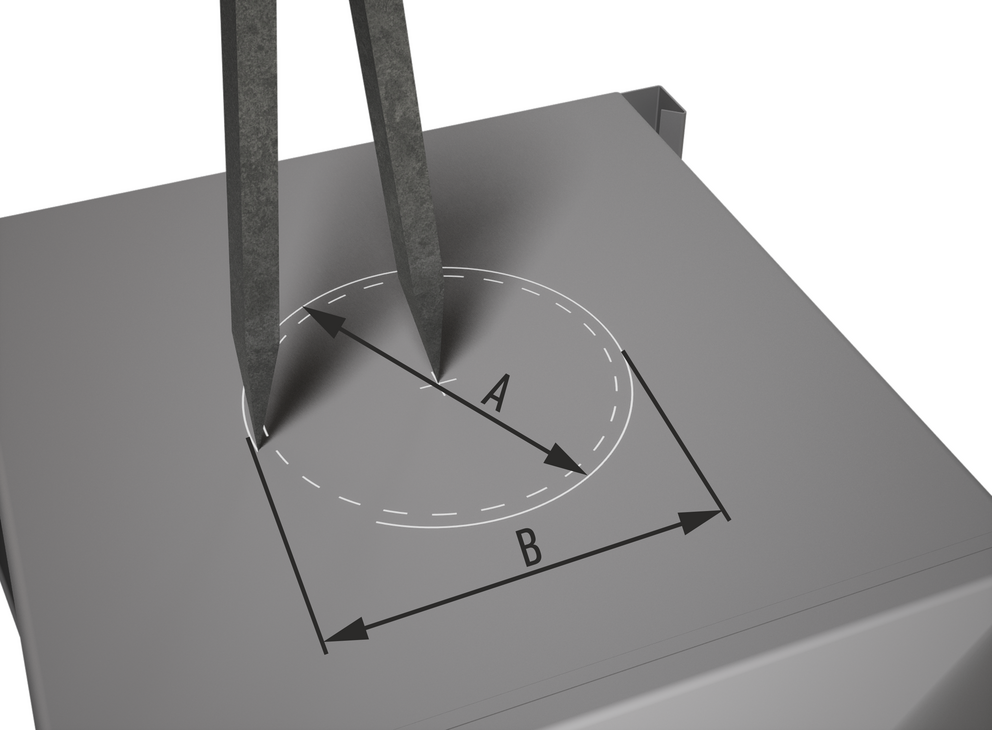

  • A vízgyűjtő üst hátoldalán jelölje be és vágja ki a csőátmérőt, amibe a tömítési ráhagyást is bele kell számolni (1. ábra).

    Tömítési ráhagyás
    Átmérőben: 8 mm
    Rádiuszban: 4 mm

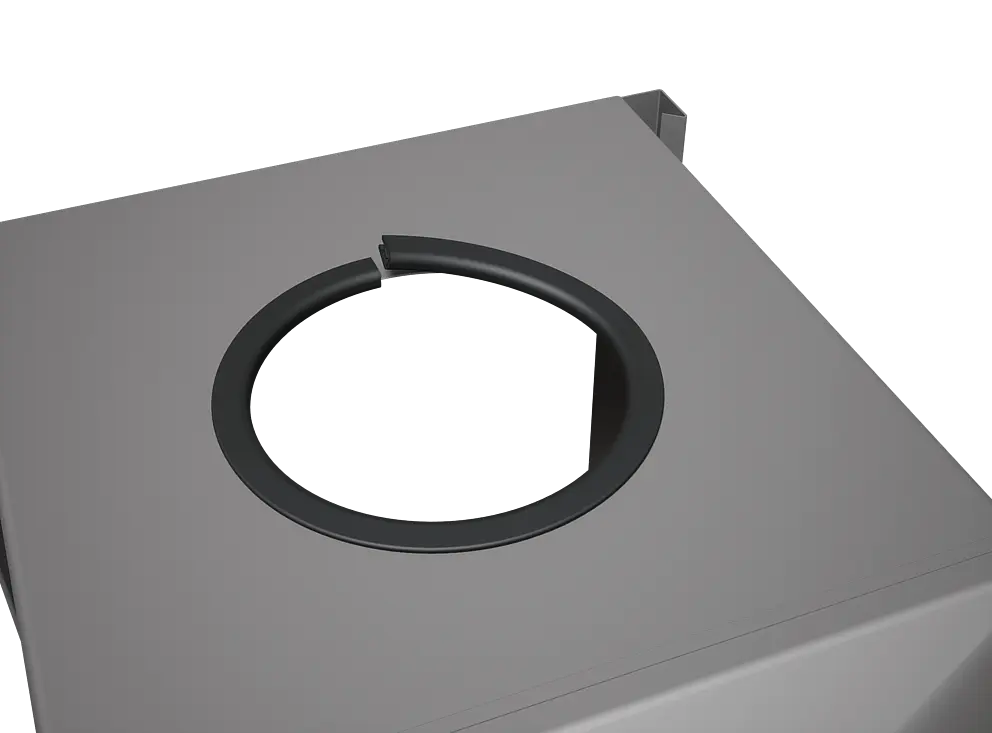

  • A mellékelt tömítést a vízgyűjtő üst felső oldalánál kezdődően helyezze a kivágott lyukba. A tömítés toldása a felső oldalon legyen. Ezután vágja megfelelő hosszúságúra a tömítést (2. ábra).

Megjegyzés

Maximális átmérő: 120 mm

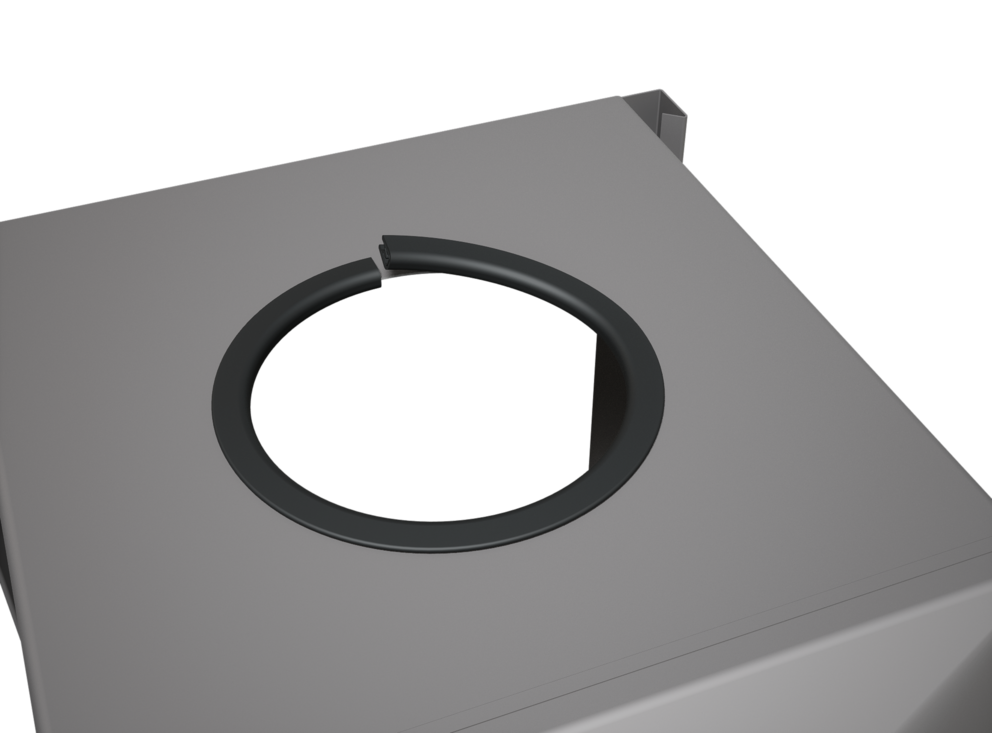

  • Felszerelt tömítés a csatlakoztatott csővel (3. ábra).

Attikafal-vízgyüjtő

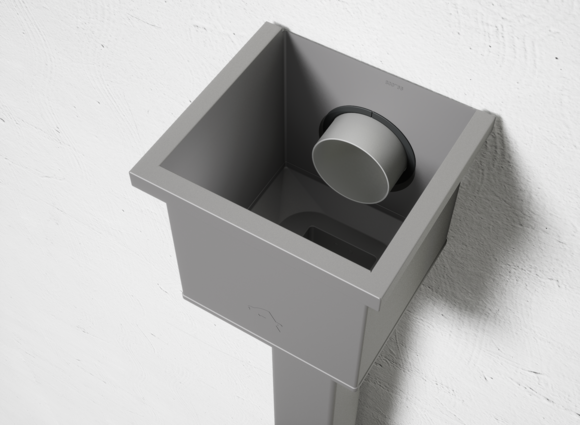

Beépítés

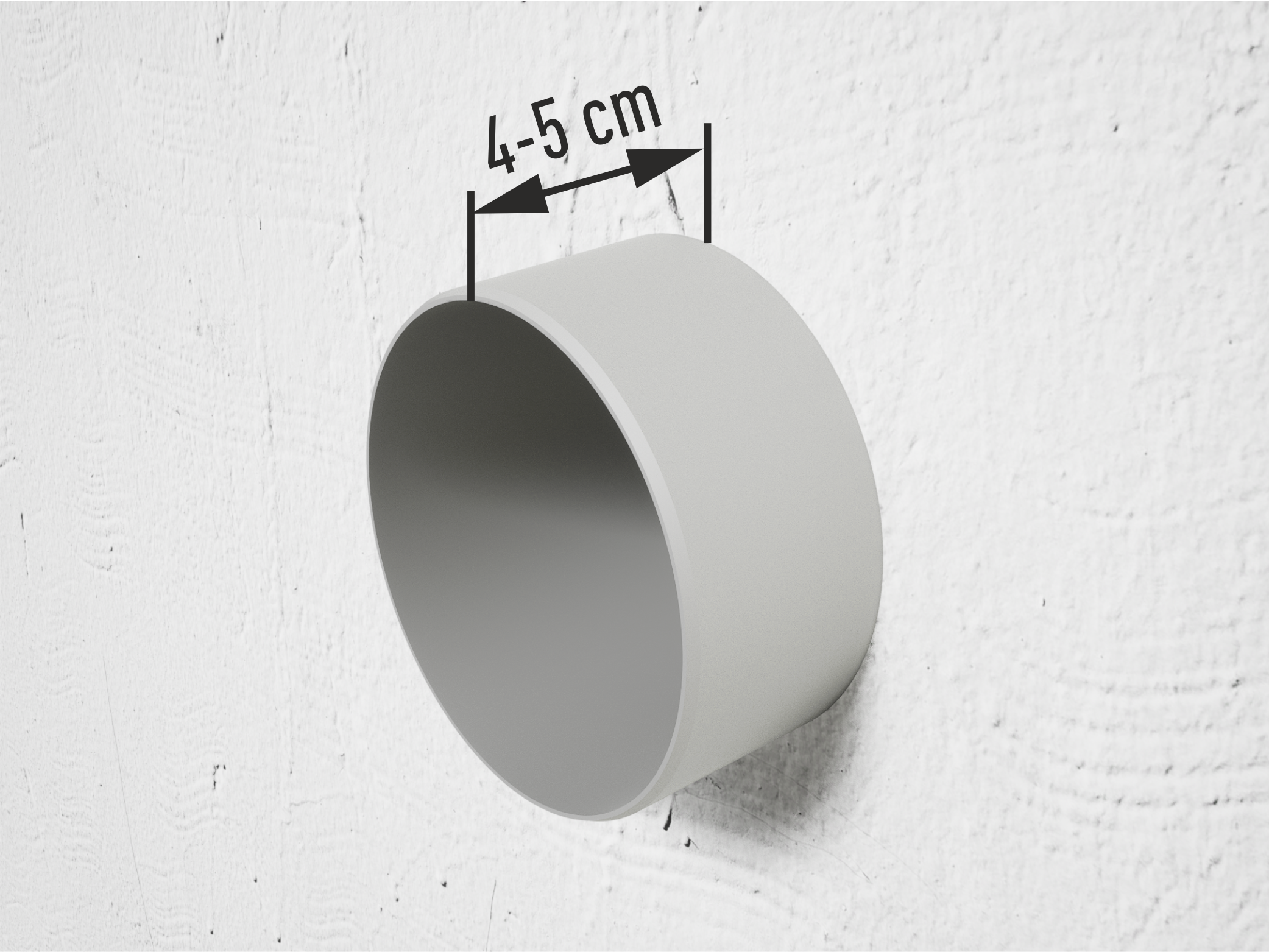

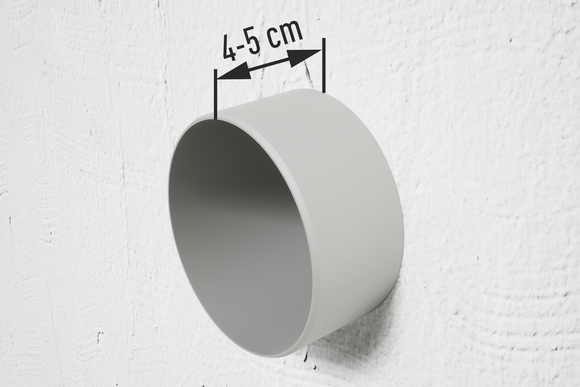

  • A betorkollót a kész homlokzattól 4–5 cm távolságban vágja le, és a vágott élt gondosan sorjátlanítsa (1. ábra).

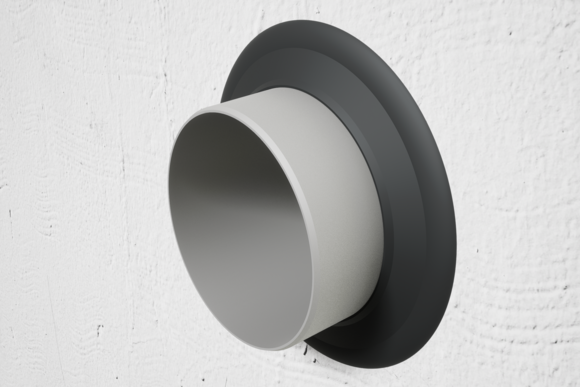

  • Tolja rá az EPDM-tömítést, és nyomja a homlokzathoz (2. ábra).

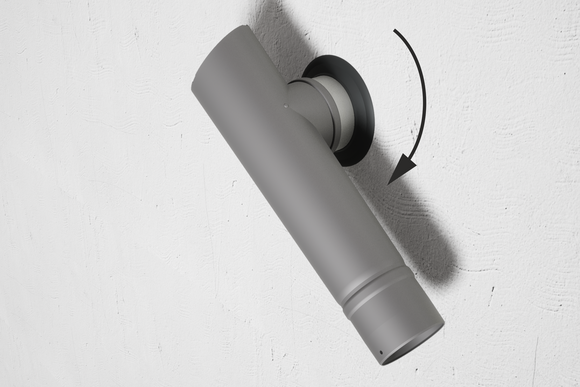

  • Az attikafal-betorkolló elemet 90°-os szögben a lefolyócsőhöz képest tolja rá a betorkollóra, majd forgató mozdulatokkal fordítsa a lefolyócső irányába. Szükség esetén kenje be a betorkollót síkosítóval a szerelés megkönnyítése érdekében (3. ábra).

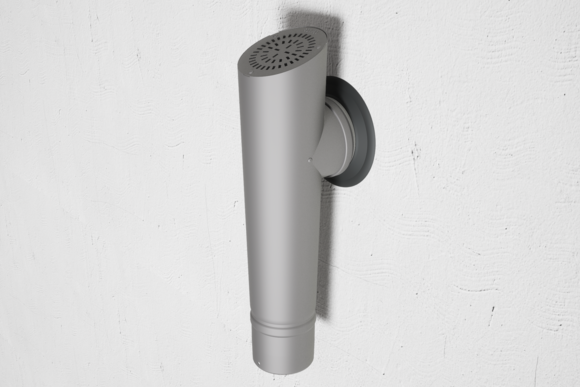

  • Készre szerelt attikafal-betorkolló elem (4. ábra).

Lefolyócső felszerelése

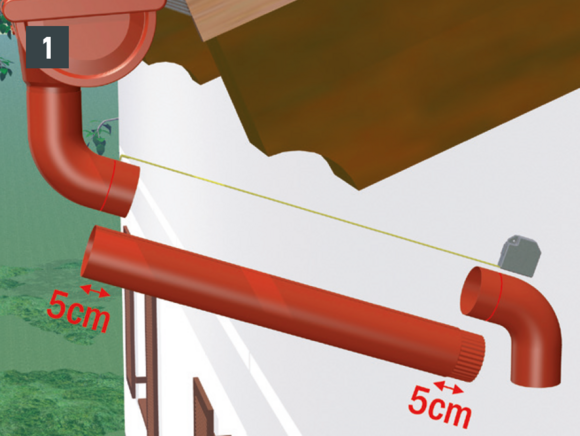

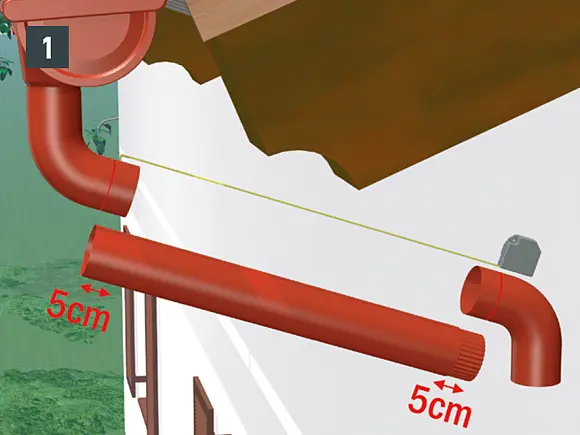

  • Mérje ki a lefolyócsövet a hattyúnyak számára. A hattyúnyakat rögzítse a csatornaüsthöz (1. ábra).

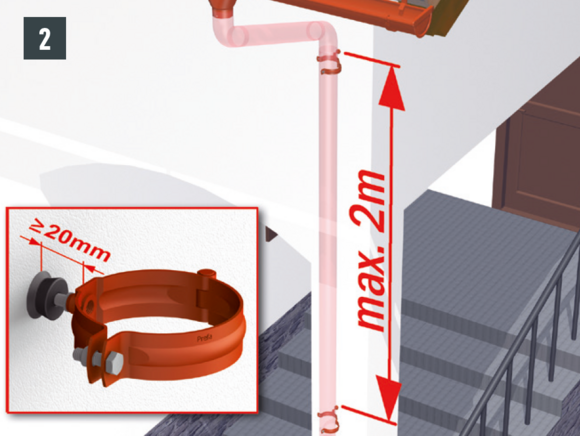

  • Szerelje fel a csőbilincseket a falra. Csőszálanként legalább 2 csőbilincset kell felszerelni. A csőbilincsek közötti távolság nem haladhatja meg a 2 métert. A cső és a kész homlokzatfelület közötti távolság legalább 20 mm legyen (2. ábra).

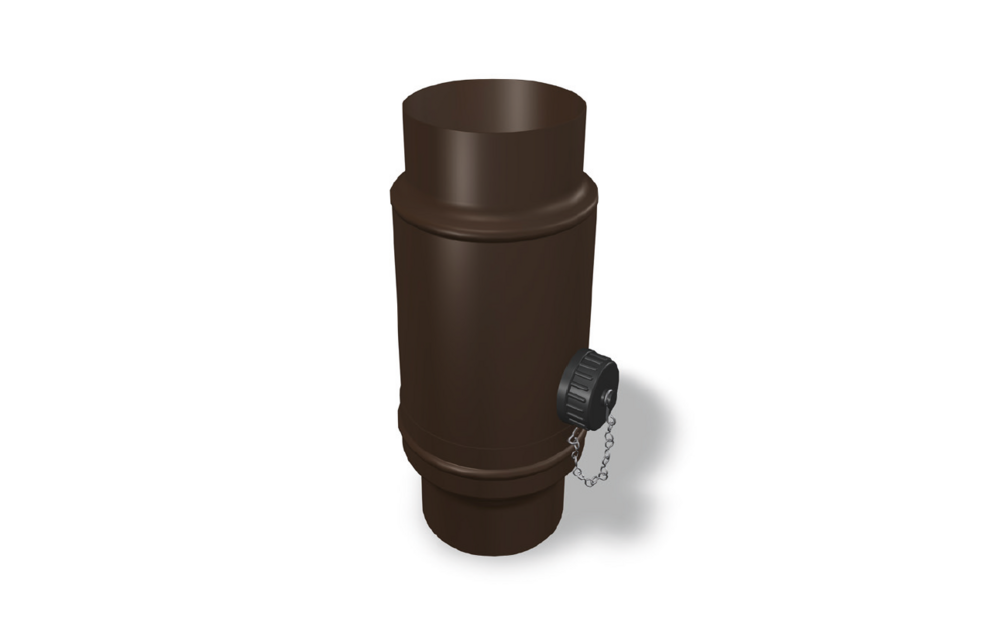

PREFA automata esővízkivezető elem

Az esővízgyűjtő praktikus eszköz a természeti erőforrások optimális kihasználásához!

Az esővízgyűjtő közvetlenül a lefolyócsövön keresztül esővízzel tölti fel az esővíztárolót, és a kívánt magasságig tárolja a vizet.

Automata esővízkivezető elem szerelése

  • Keressen egy vízszintes és szilárd felületet az esővíztároló számára, közvetlenül a lefolyócső mellett.
  • A lefolyócső szakaszon alakítson ki egy 165 mm-es nyitott részt. A nyílás felső pereme kb. 30 mm-rel (vagy kevesebbel) legyen az esővíztároló felső széle felett. A felette lévő csőbilincs legalább 130 mm-re legyen a nyílástól.
  • A levehető felső részt helyezze a felső lefolyócsőre, és tolja felfelé. Ezután a felső lefolyócső szélét peremezze fel kifelé.
  • Az alsó lefolyócsövet tágítsa fel 40 mm hosszon.
  • Az automata esővízkivezető elemet húzza fel a lefolyócsőre, majd lefelé illessze be a kitágított lefolyócsőbe.
  • Végül a levehető részt lefelé nyomja vissza az automata esővízkivezető elemre. A felső gyűjtőrészt ne rögzítse, mert akkor a tisztításhoz nem lesz leszerelhető.
  • Az esővíztároló bemeneti nyílásának furatát jelölje meg az automata esővízkivezető elem tömlőnyílásának magasságában. Ezután készítsen furatot az esővíztárolóban (Ø 33 mm), és szerelje be a tömlőcsatlakozást.

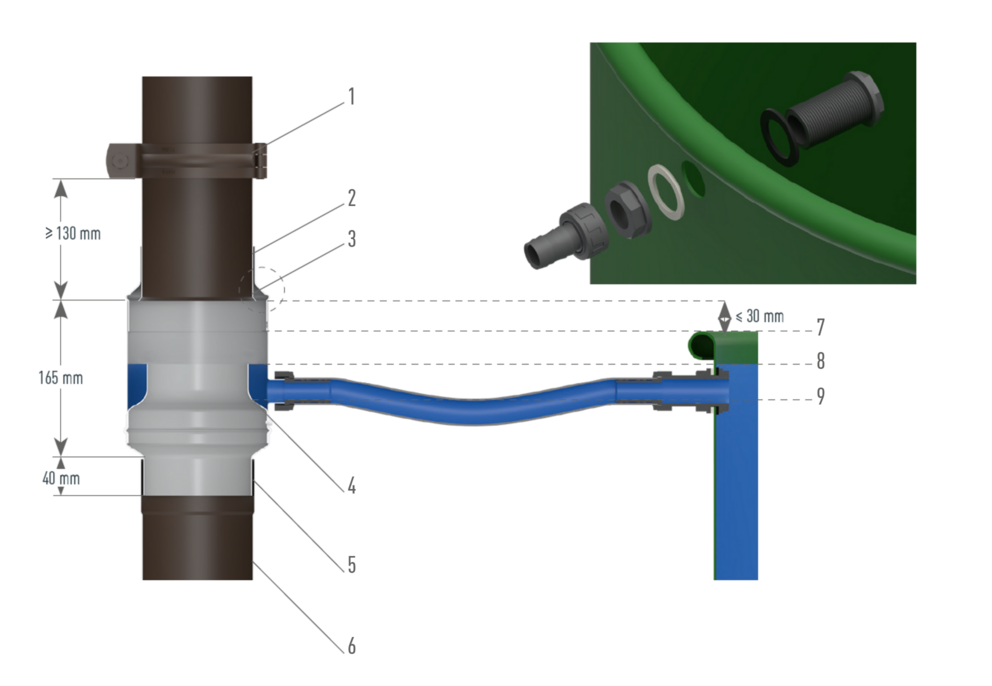

1 Csőbilincs
2 Levehető felső rész
3 Peremezés
4 Fagyvédő
5 Tágítás

6 Lefolyócső
7 Az esővíztároló minimális magassága
8 Max. vízszint
9 Nyugalmi vízszint

  • Csatlakozás az esővíztárolóhoz:
    A tömlőcsatlakozót csavarozza rá az automata esővízkivezető elemre, majd csatlakoztasson egy 25 mm-es, ill. 1ʺ-os szabványos kerti tömlőt (nem része a szállítási csomagnak).

Megjegyzés

A szennyeződés mértékétől függően az automata esővízkivezető elemet a levelektől, szennyeződésektől, valamint szükség esetén a jégtől és hótól rendszeresen meg kell tisztítani. A fagykárok elkerülése érdekében télen szerelje le a tömlőcsatlakozást, és a mellékelt csavaros kupakkal zárja le az automata esővízkivezető elemet.
