Négyszögszelvényű ereszcsatorna

Kattintson a kívánt témára a megfelelő útmutató közvetlen megjelenítéséhez:

Négyszögszelvényű csatornaelemek összeépítése ragasztással
Négyszögszelvényű csatornaelemek összeépítése szegecseléssel
Ereszcsatorna elemek vulcninyitó nélküli összeépítése
Dilatációs elem beszerelése négyszögszelvényű csatornacsatlakozáshoz
Négyszögszelvényű ereszcsatorna végelemének felszerelése
Betorkolló felszerelése

Termék	Csatlakozások száma
Négyszögszelvényű ereszcsatorna 250	kb. 22
Négyszögszelvényű ereszcsatorna 333	kb. 15
Négyszögszelvényű ereszcsatorna 400	kb. 12
Négyszögszelvényű ereszcsatorna 500	kb. 9

Egy tubus Speciális ragasztóval készíthető csatornacsatlakozások száma

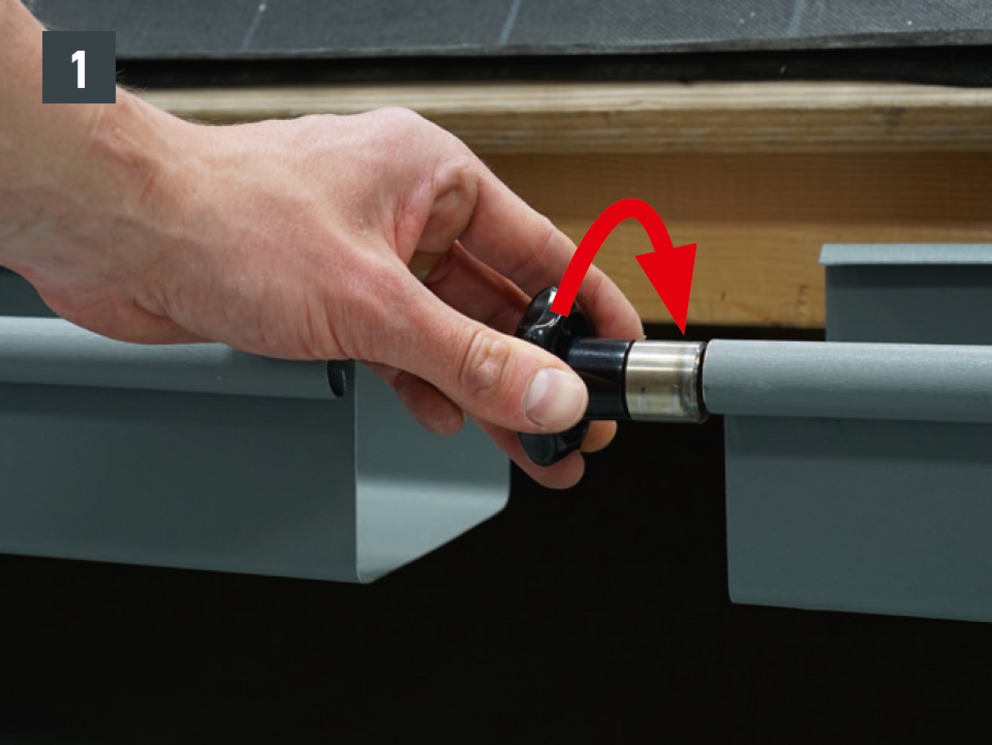

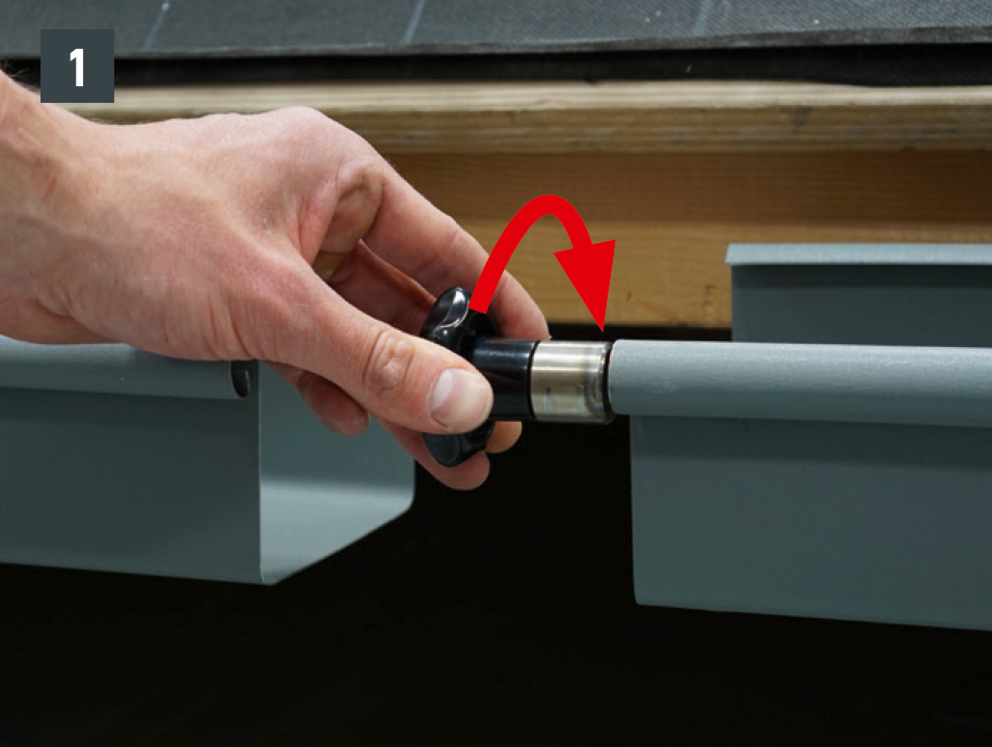

A négyszögszelvényű csatornaelemek összeépítésének minél pontosabb elkészítése érdekében a csatorna külső peremét a PREFA ereszcsatorna vulcninyitójával szükséges kinyitni (1. ábra).

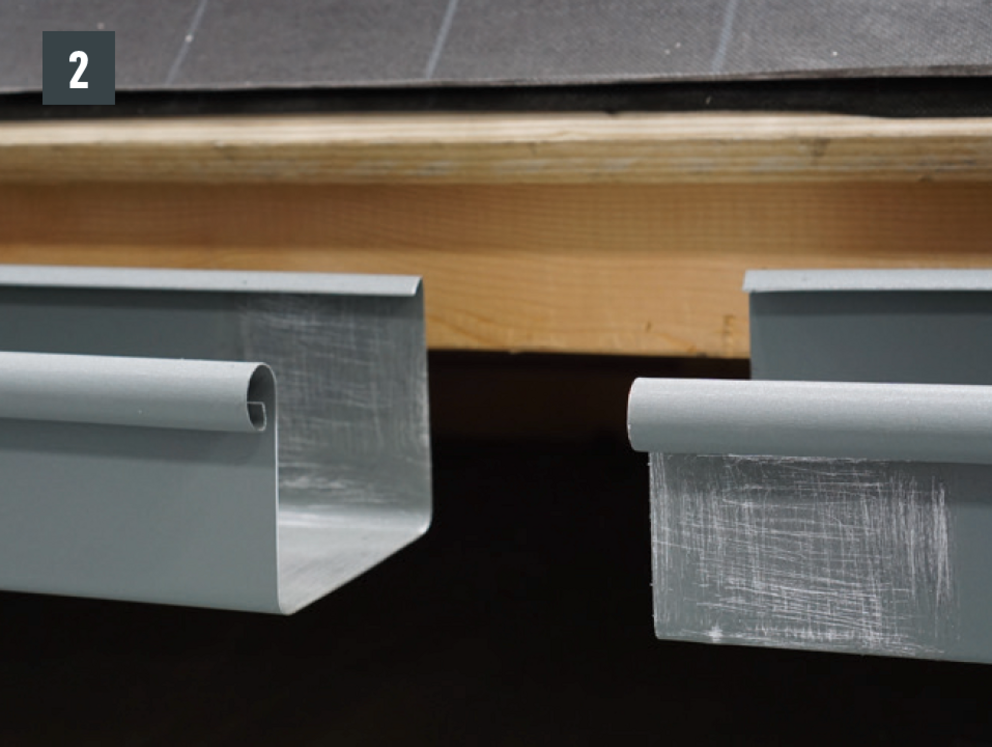

A ragasztási felületet csiszolja meg kissé a Prefa speciális ragasztókészletben található csiszolópapírral. Ezt követően a készletben mellékelt tisztítószerrel tisztítsa meg a négyszögszelvényű ereszcsatorna végeit. Várja meg az 5 perc párolgási időt (2. ábra).

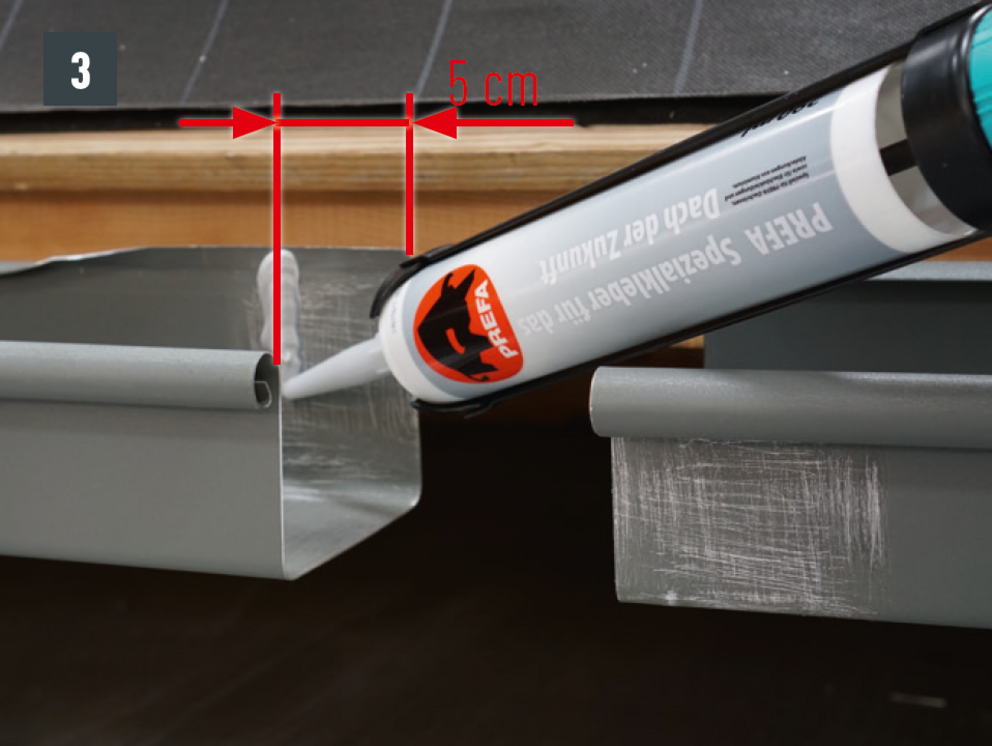

A PREFA speciális ragasztóból vigyen fel egy kb. 8 mm vastagságú ragasztócsíkot kb. 50 mm-re a csatornavég előtt (3. ábra).

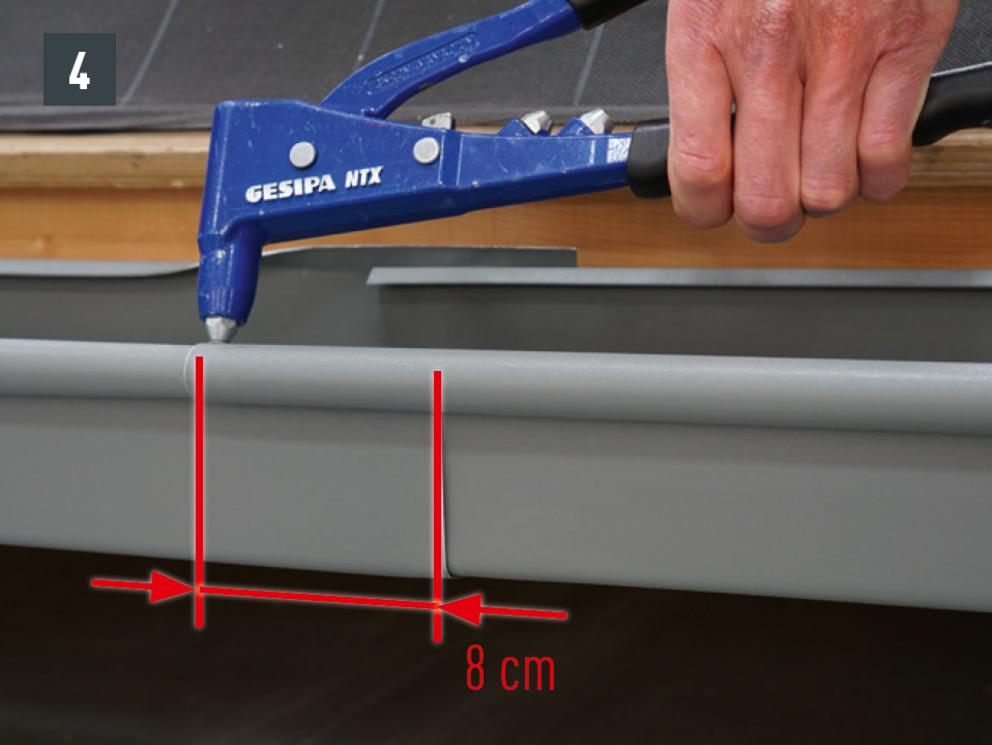

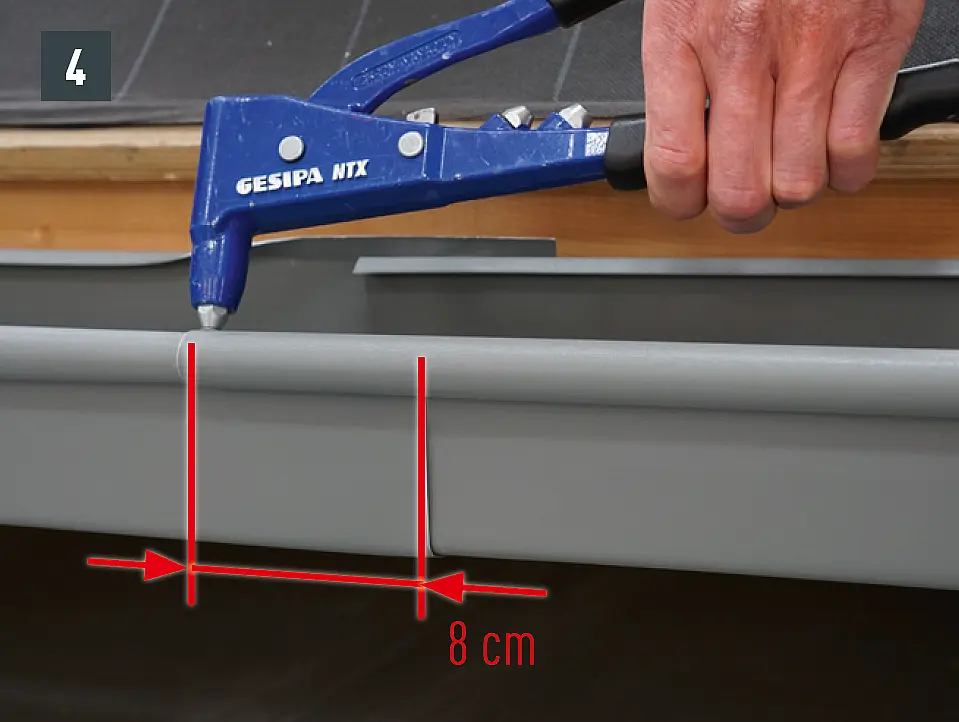

A négyszögszelvényű ereszcsatornát kb. 80 mm átfedéssel forgassa egymásba, és helyezzen egy szegecset az ereszcsatorna külső peremébe (4. ábra).

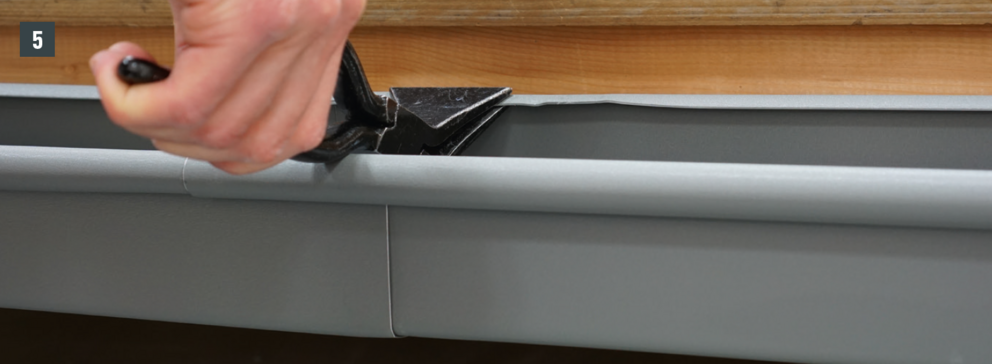

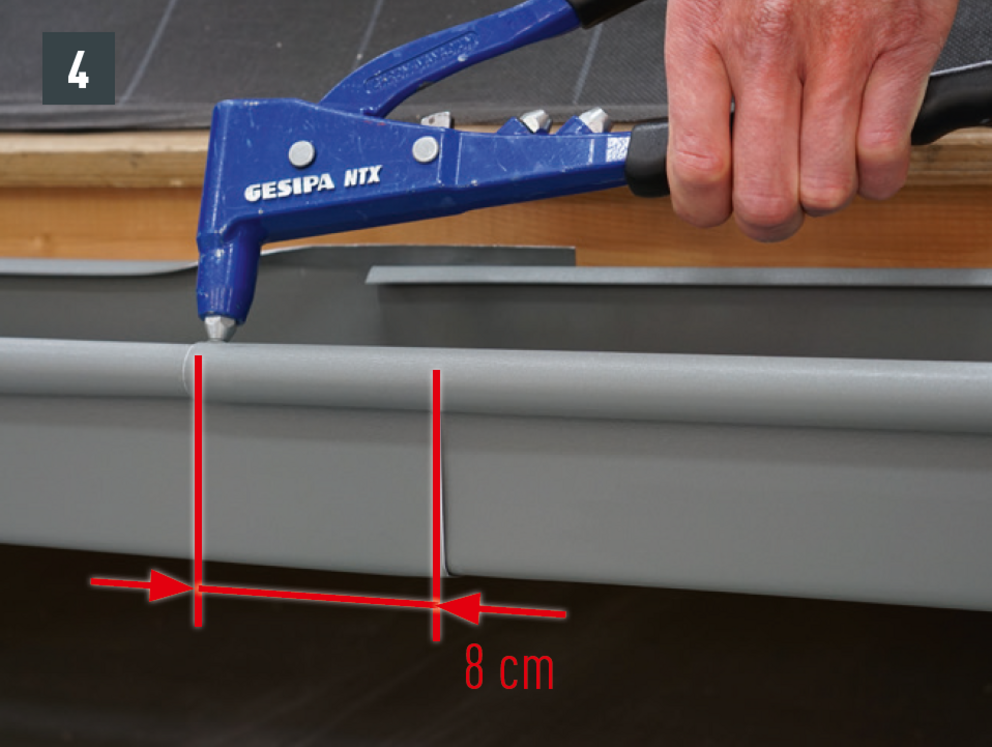

Hintere Rückkantung schließen. Szakszerűen elvégzett ragasztott kötés esetén a ragasztónak a belső oldalon ki kell nyomódnia (5. ábra).

A négyszögszelvényű csatornaelemek összeépítésének minél pontosabb elkészítése érdekében a csatorna külső peremét a PREFA ereszcsatorna vulcninyitójával szükséges kinyitni (1. ábra).

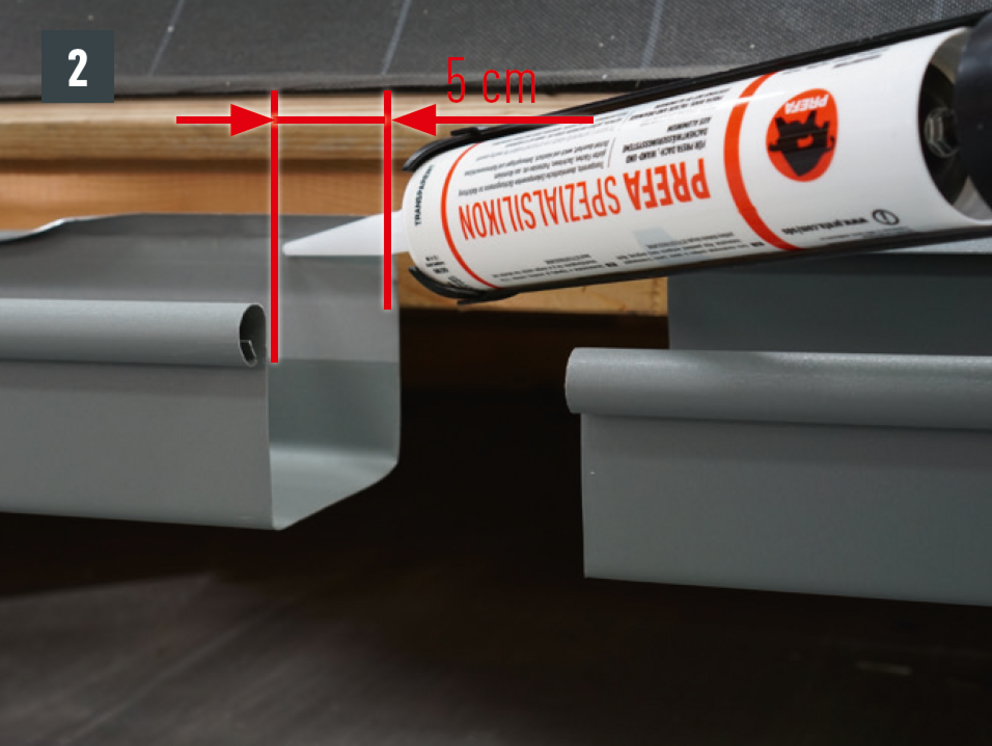

A megtisztított és száraz csatornavégre 50 mm-rel a vége előtt a PREFA speciális szilikonból vigyen fel egy (kb. 8 mm vastagságú) csíkot (2. ábra).

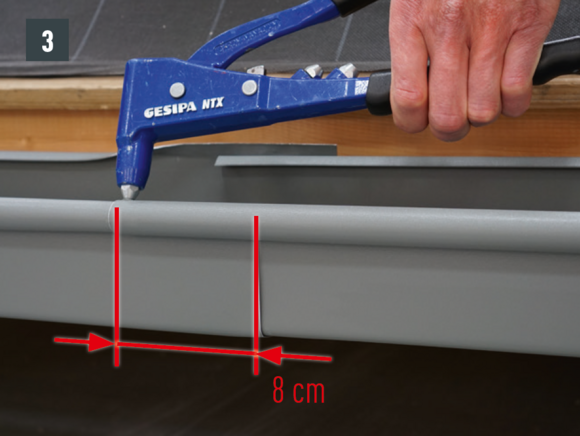

A négyszögszelvényű ereszcsatornát kb. 80 mm átfedéssel forgassa egymásba, és helyezzen egy szegecset az ereszcsatorna külső peremébe (3. ábra).
Zárja össze a hátsó visszahajtást (4. ábra).

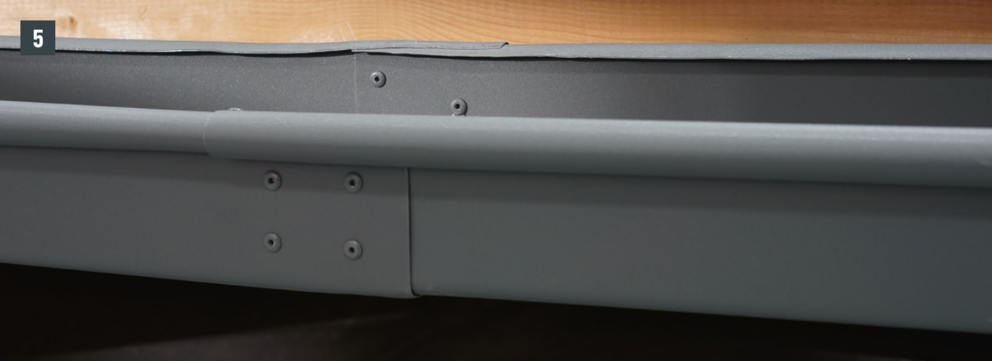

4 × 9,5 mm-es PREFA patentszegecsekkel szegecselje össze átlósan (5. ábra).
- Négyszögszelvényű ereszcsatorna 250 6 db szegecs toldásonként
- Négyszögszelvényű ereszcsatorna 333 8 db szegecs toldásonként
- Négyszögszelvényű ereszcsatorna 400 10 db szegecs toldásonként
- Négyszögszelvényű ereszcsatorna 500 12 db szegecs toldásonként

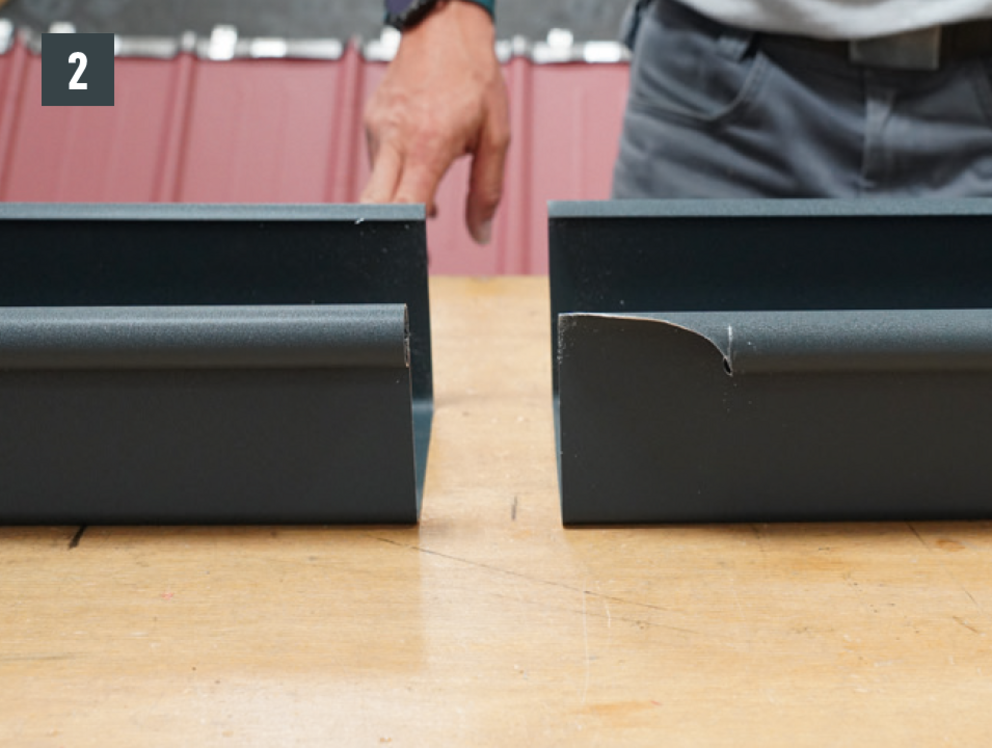

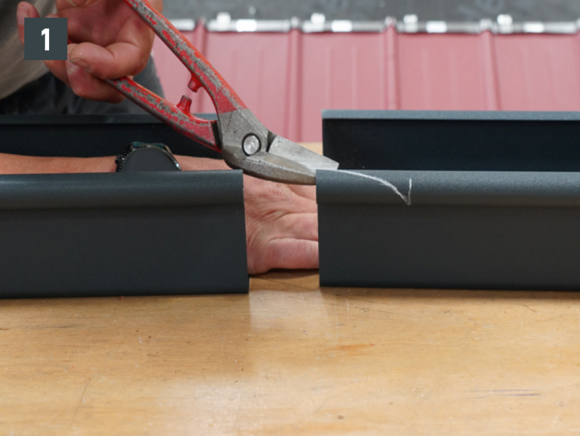

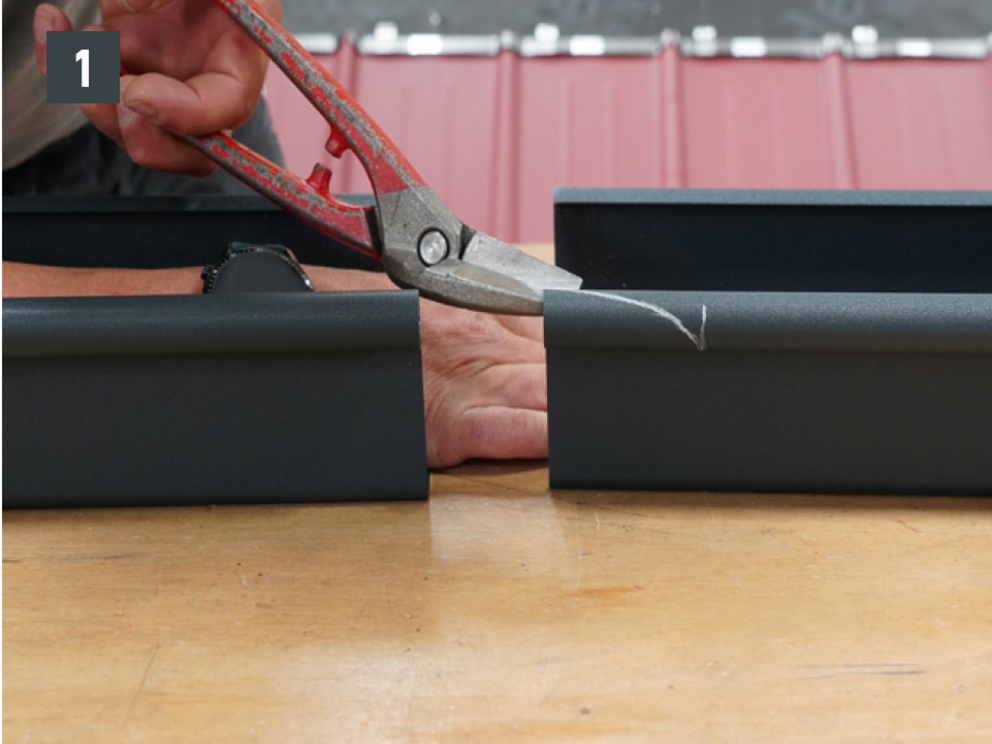

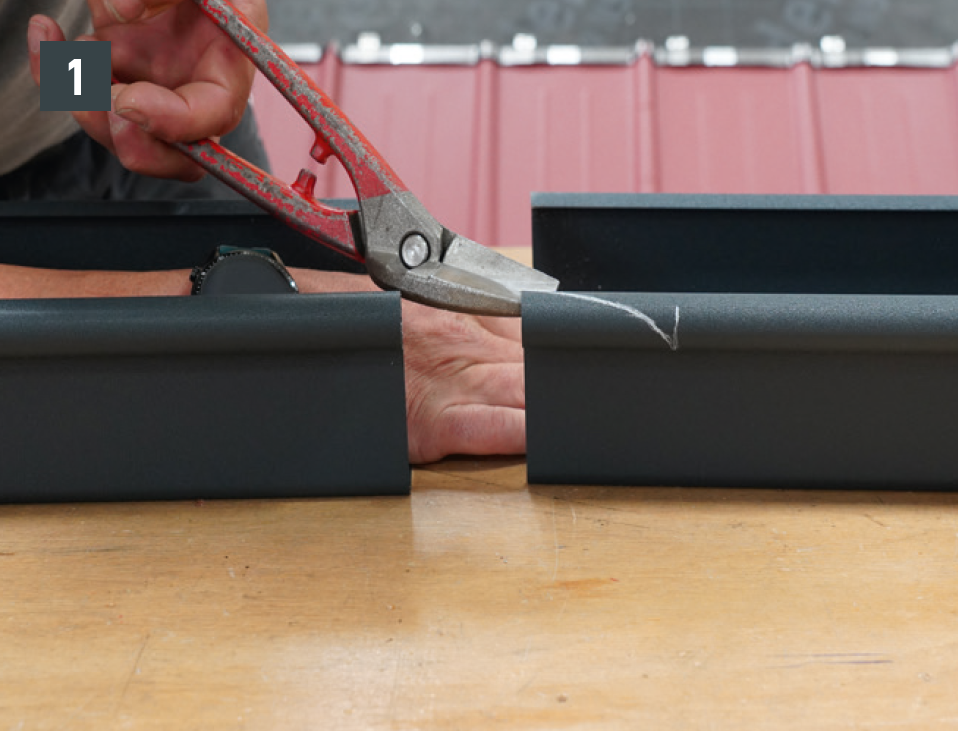

Annak érdekében, hogy a csatornaelemek összeépítését ereszcsatorna vulcninyitó nélkül lehessen kialakítani, az alulra kerülő négyszögszelvényű ereszcsatorna külső peremét 60 mm mélyen hosszirányban le kell vágni (1+2. ábra).

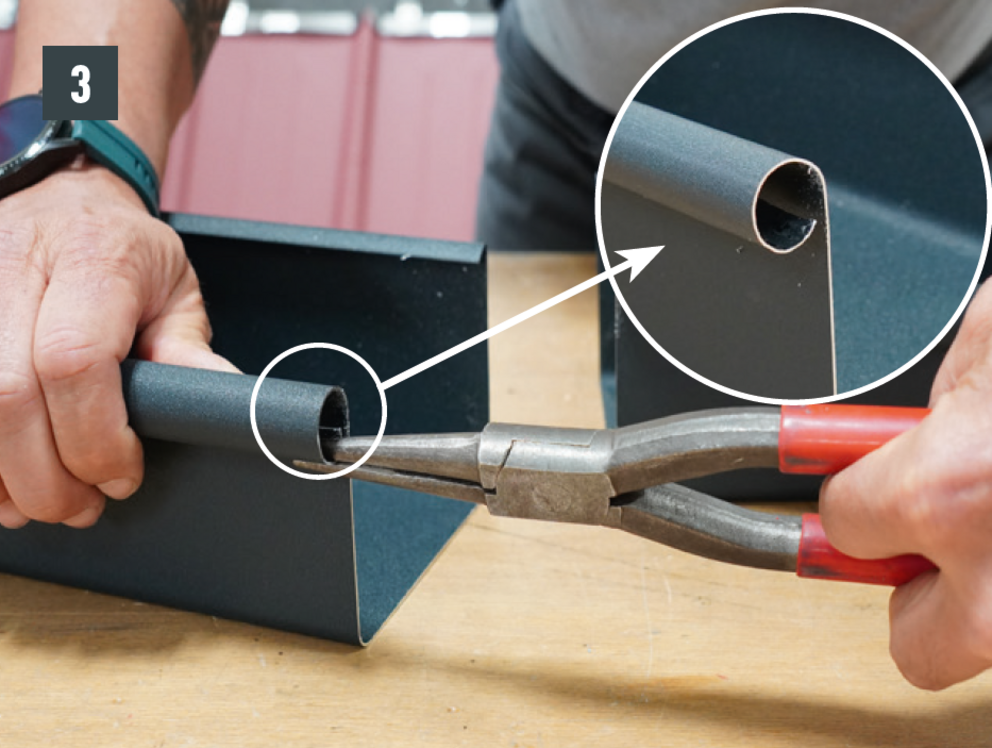

A toldás belső oldalára kerülő négyszögszelvényű ereszcsatorna külső peremét csőrös fogóval 20 mm mélységben ki kell nyitni (3. ábra).

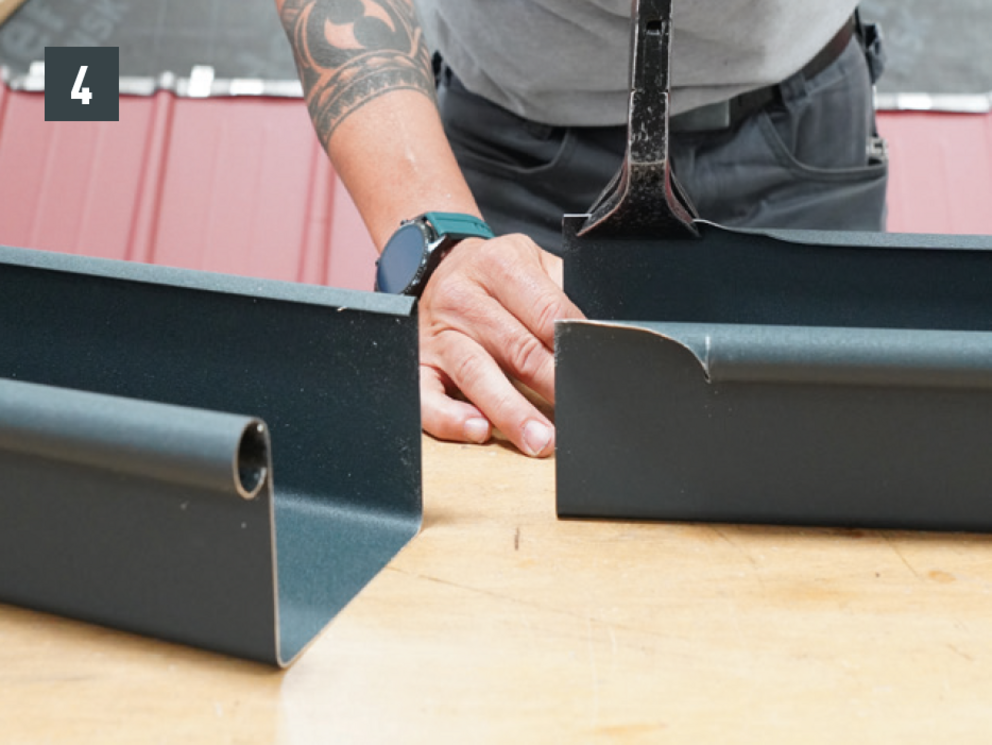

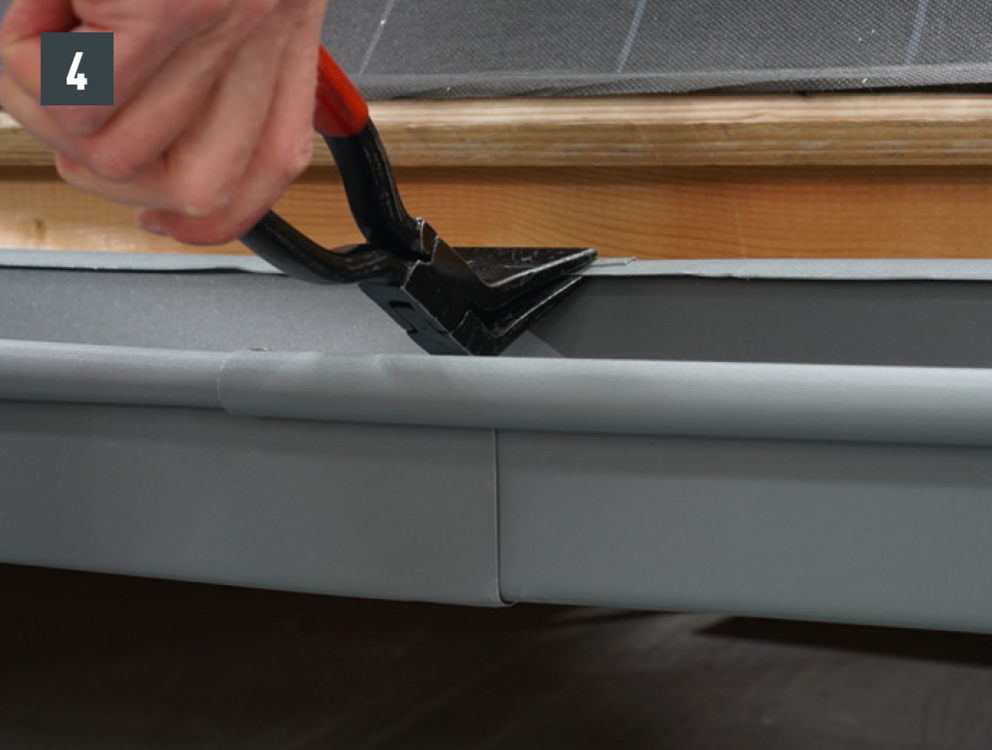

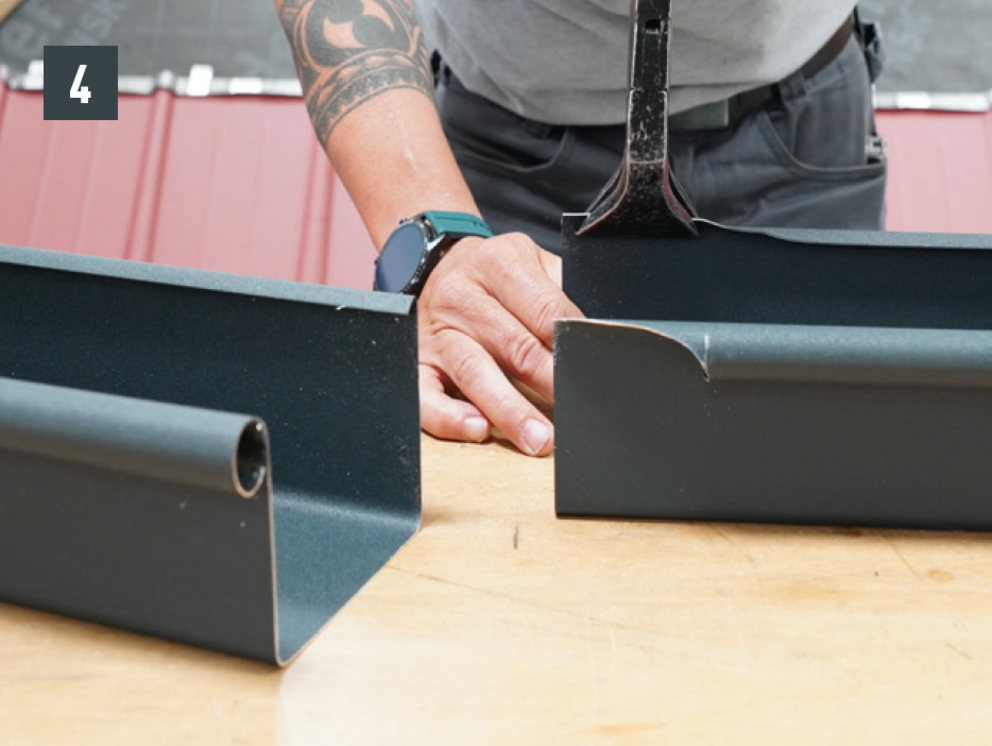

A hátsó visszahajtást kb. 80 mm-re hosszirányban korcfogóval ki kell nyitni (4. ábra).

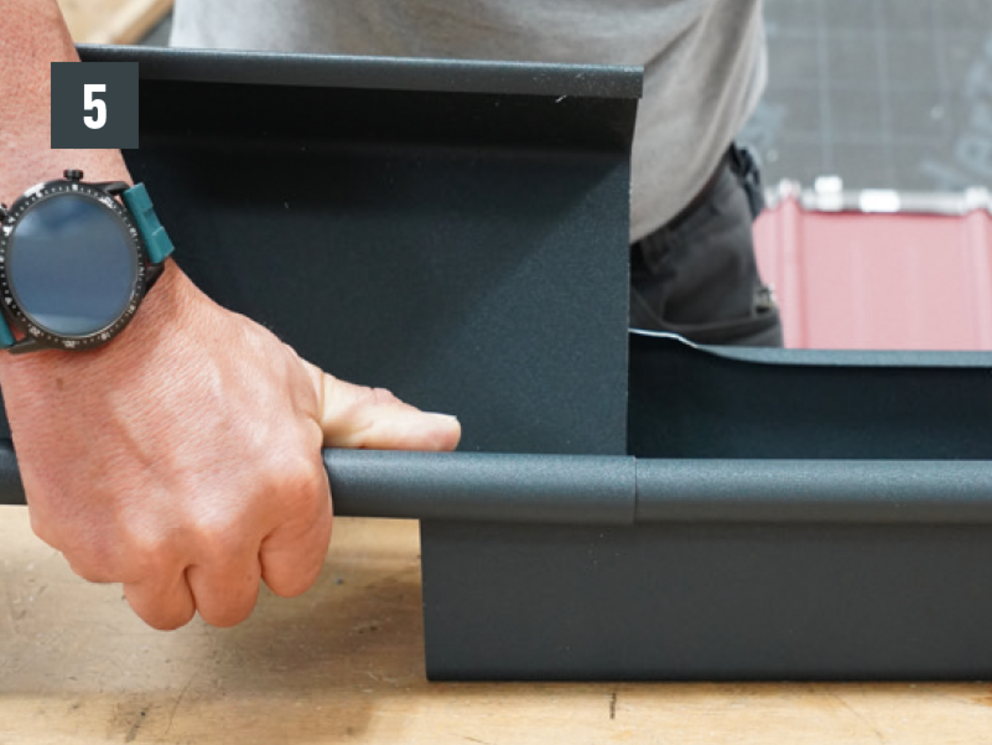

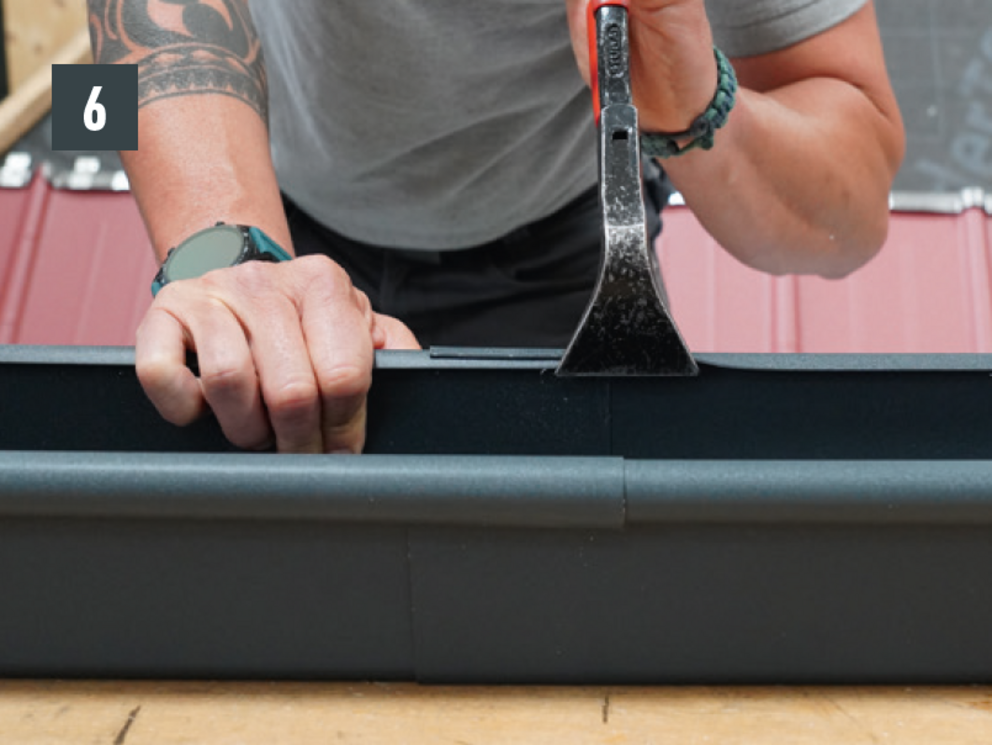

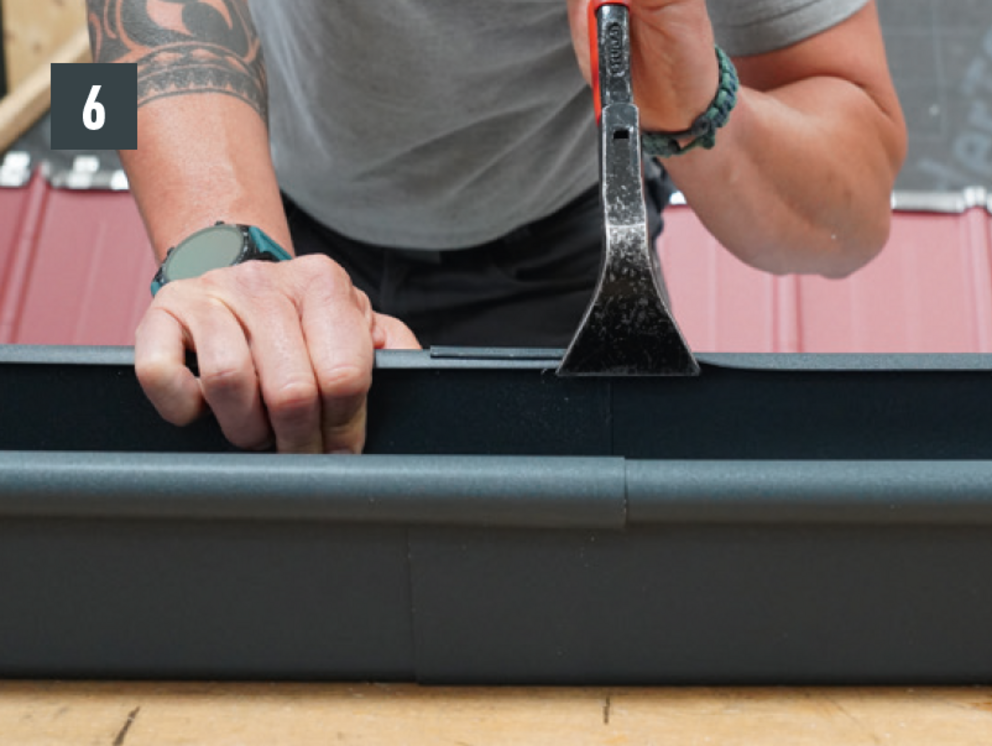

Tömítse le a csatornacsatlakozást PREFA speciális ragasztóval vagy PREFA speciális szilikonnal. Ezután a négyszögszelvényű ereszcsatornát 80 mm-es átfedéssel egymásba kell fordítani (5. ábra), és a hátsó visszahajtást ismét össze kell zárni (6. ábra).

Megjegyzés

A négyszögszelvényű ereszcsatorna és a négyszögszelvényű ereszcsatorna szeglet csatlakoztatásához az ereszcsatorna vulcninyitó nélküli változatát kell alkalmazni.

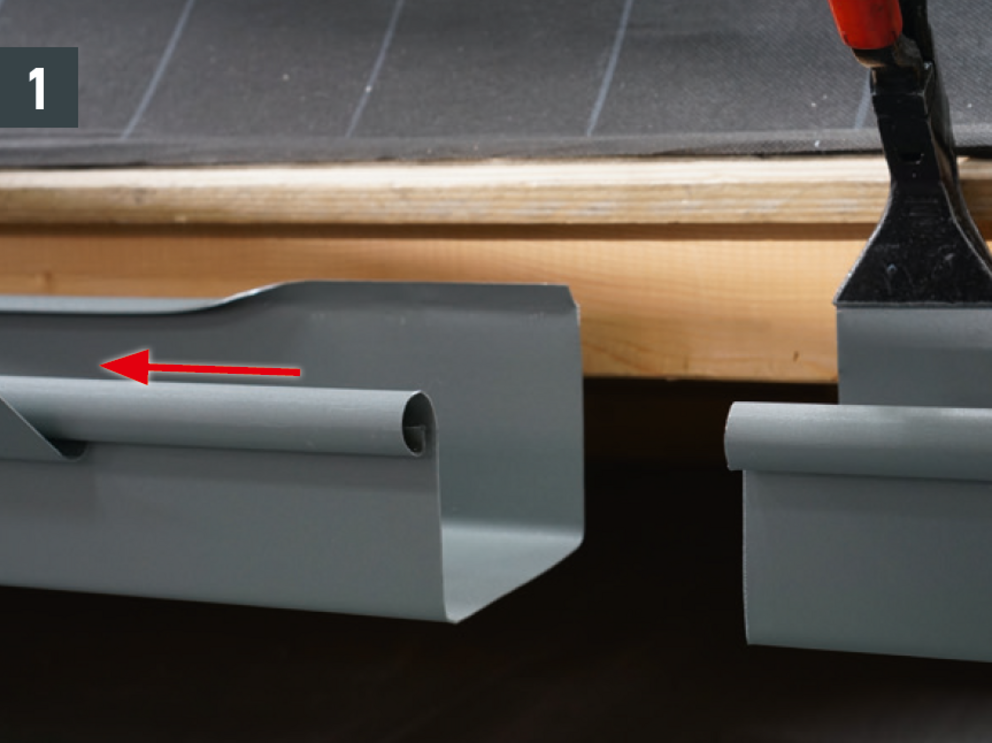

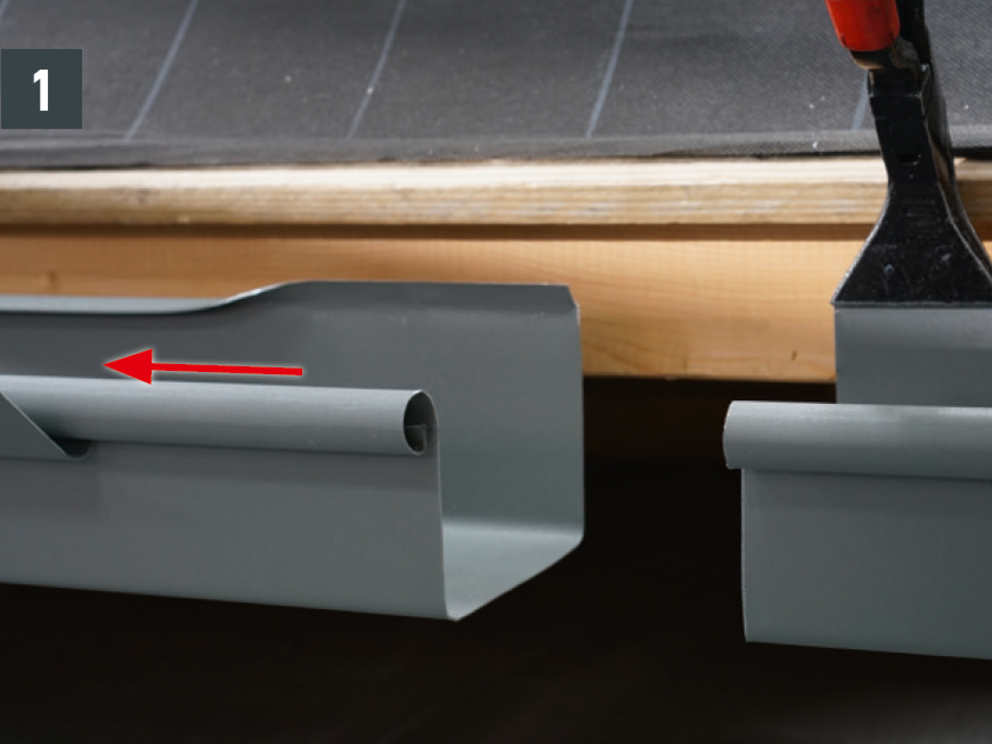

Készítse elő a négyszögszelvényű ereszcsatornát a dilatációs elem beszereléséhez: A külső csatornaperem takaróelemét tolja rá a négyszögszelvényű ereszcsatornára, és nyissa ki a csatorna hátsó visszahajtását (1. ábra).

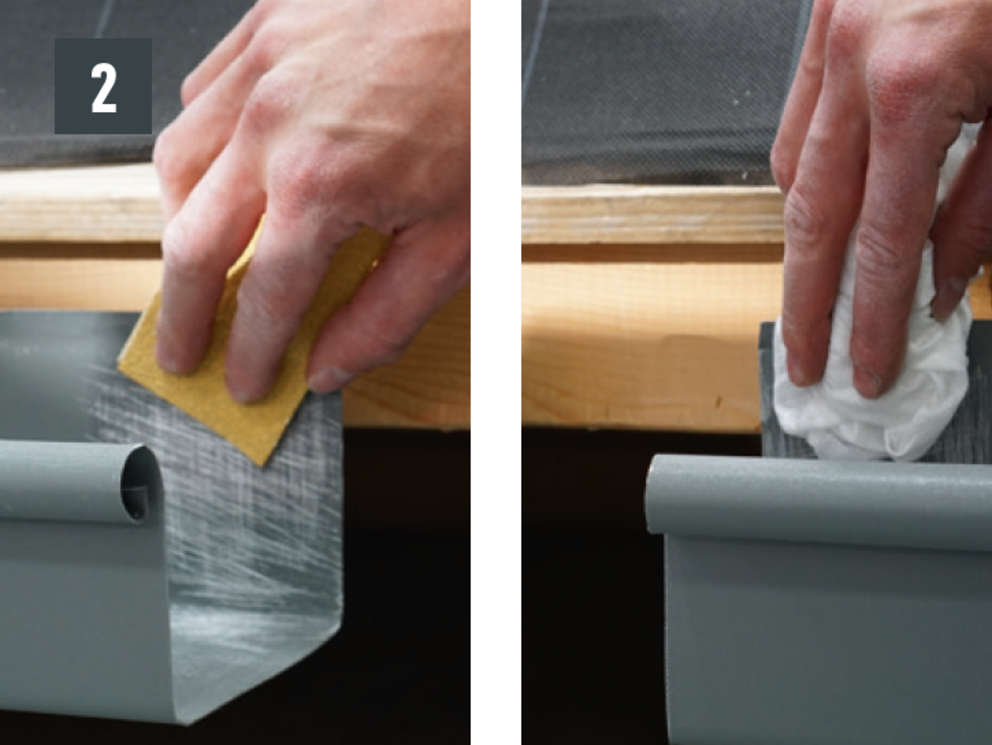

A Prefa speciális ragasztó csomagban mellékelt csiszolópapírral csiszolja meg és a szettben található tisztítószerrel tisztítsa meg a ragasztási felületeket. Várja meg az 5 perc párolgási időt (2. ábra).
A PREFA speciális ragasztóból vigyen fel egy kb. 8 mm vastagságú ragasztócsíkot a két csatornavégre (3. ábra).

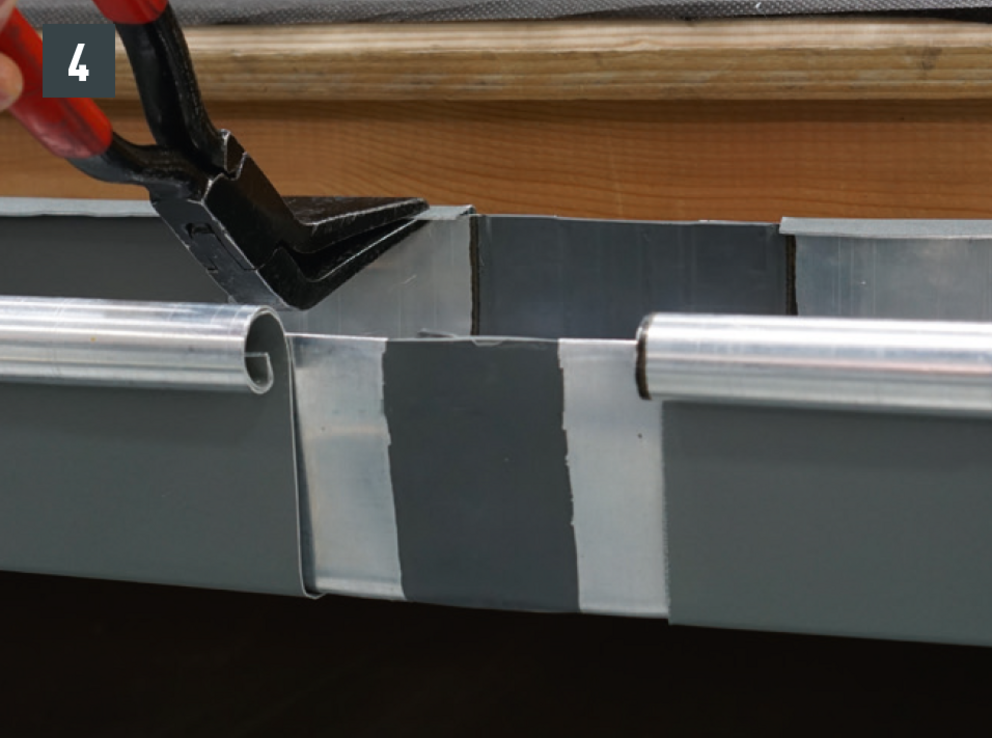

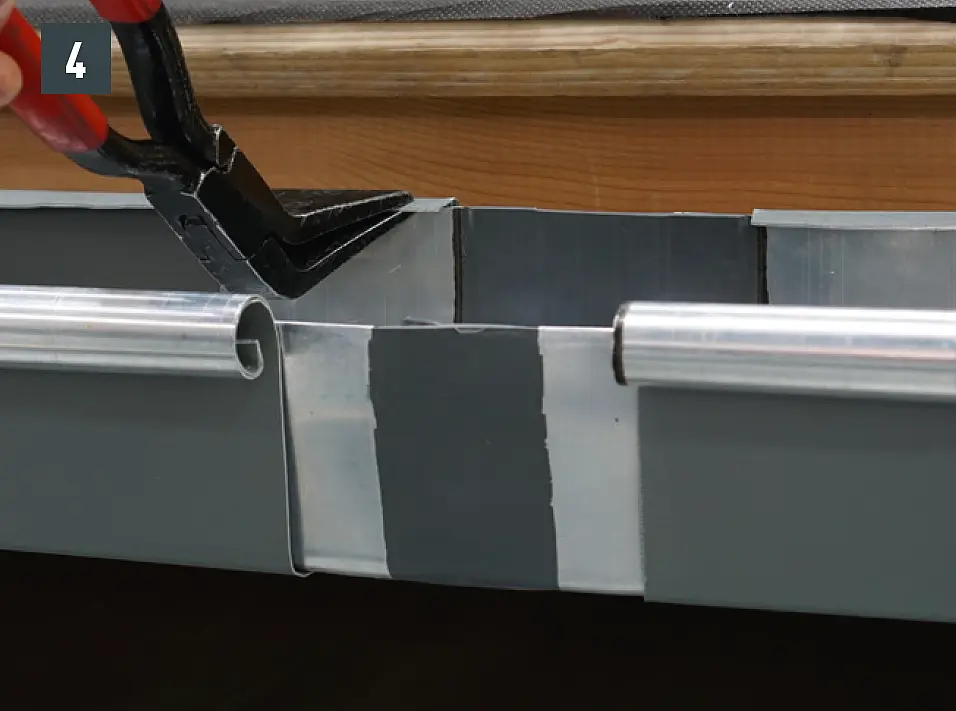

Fordítsa be a négyszögszelvényű ereszcsatorna dilatációs elemét, és zárja össze a hátsó visszahajtást (4. ábra).

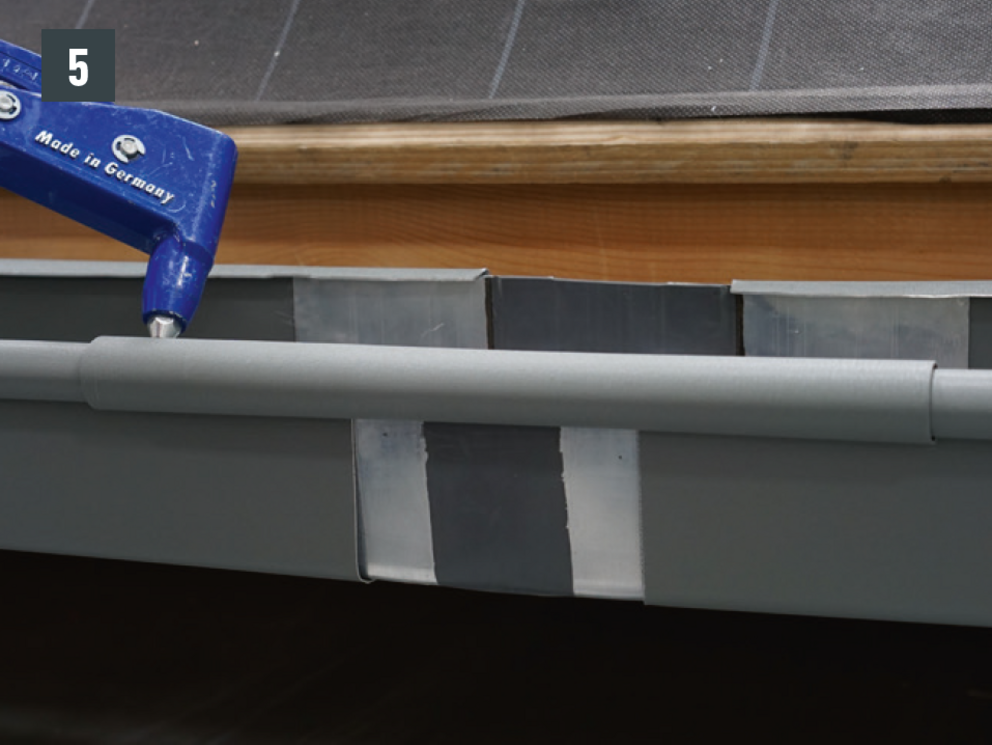

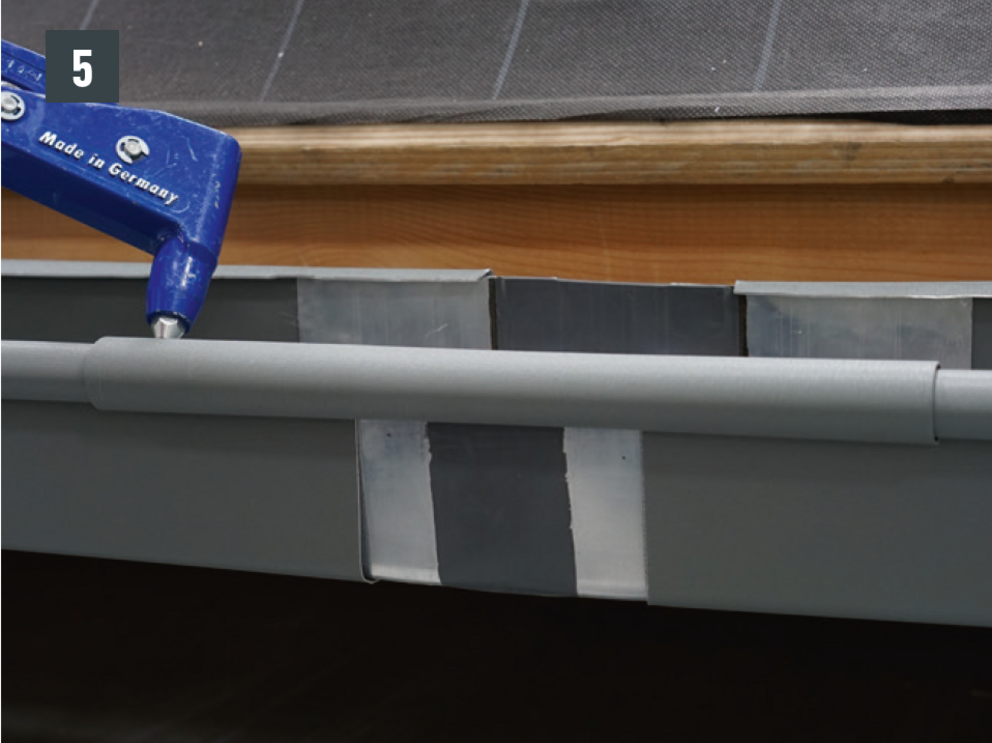

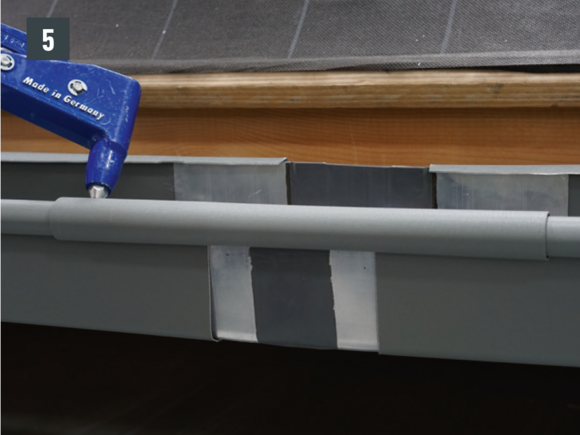

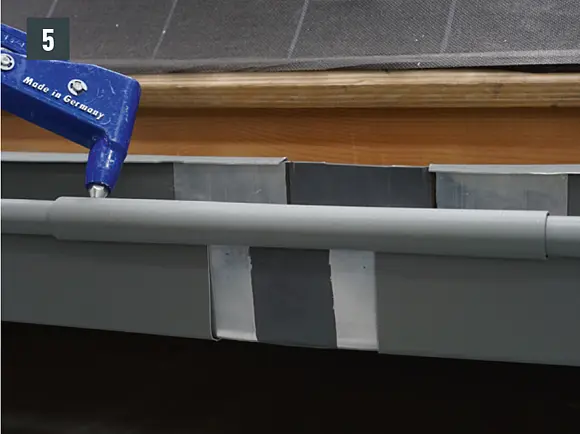

Csúsztassa a külső csatornaperem takaróelemét a négyszögszelvényű ereszcsatorna dilatációs elemére, és az egyik oldalon rögzítse szegeccsel (5. ábra).

Figyelem

A külső csatornaperem takaróelemét ne szegecselje meg mindkét oldalon, mert az akadályozná az ereszcsatorna dilatációs hőmozgását.

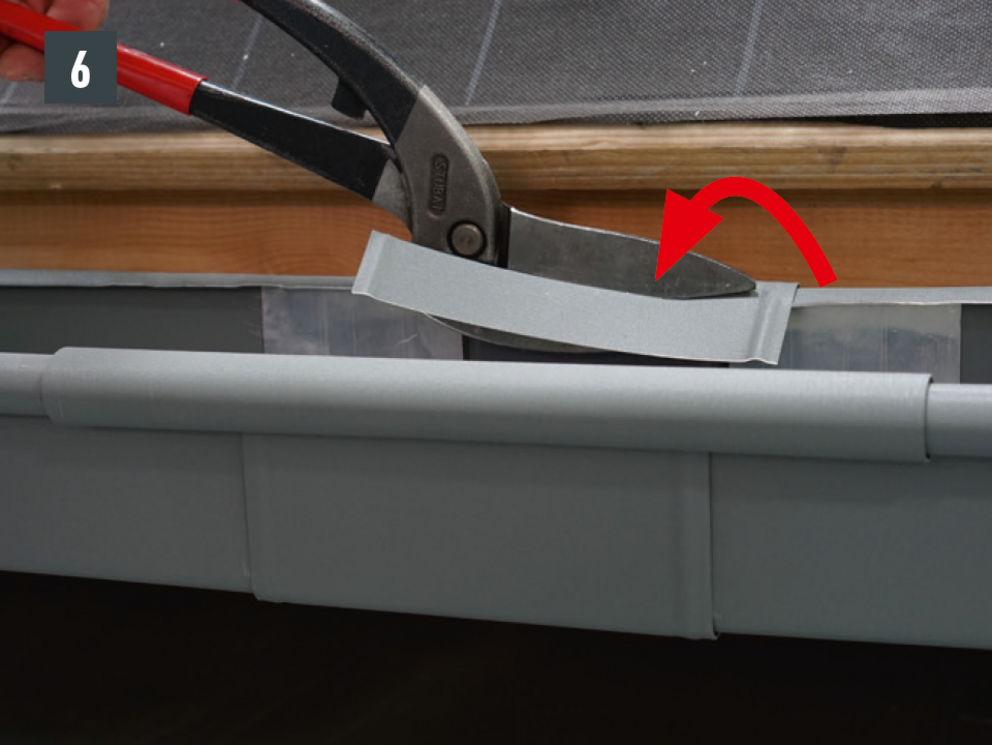

Akassza be a négyszögszelvényű ereszcsatorna dilatációs takaróelemét, és az eresz hátsó visszahajtásával egy vonalban vágja le (6. ábra).

Megjegyzés

A csatlakoztatást ragasztással vagy szegecseléssel lehet elvégezni.

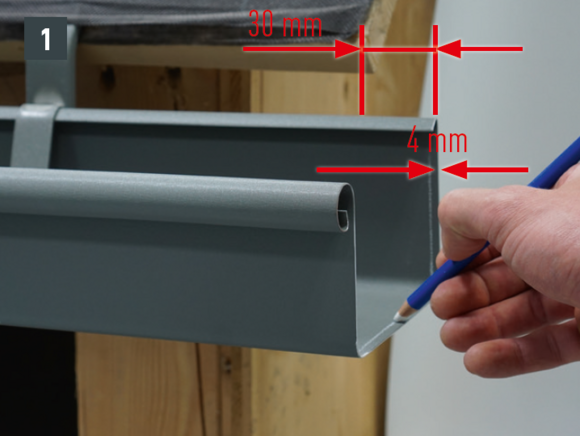

A négyszögszelvényű ereszcsatorna végeleméhez való csatornavéget 4 mm-re jelölje meg és peremezze ki, túlnyúlás a tető szélén túl kb. 30 mm (1. ábra).

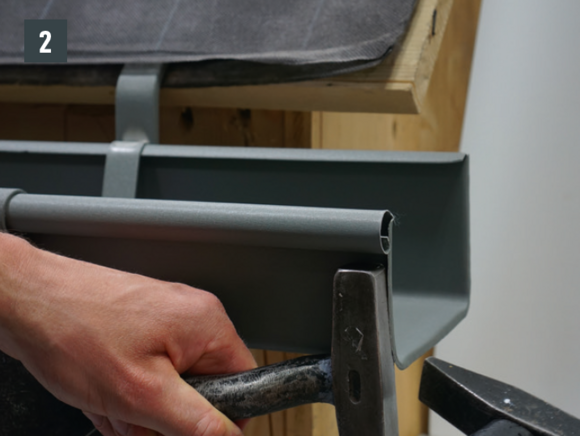

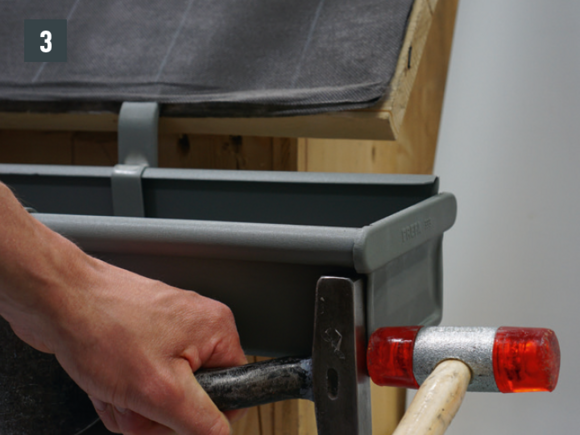

Kalapáccsal és salejznivel vagy fogó segítségével a sarokpontok "kikönnyítését" követően hajlítsa meg 90°-ra (2. ábra).

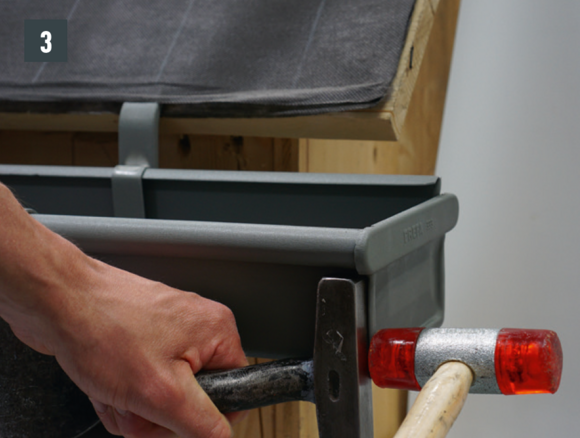

A négyszögszelvényű ereszcsatorna végelemét zárja rá a kiperemezett csatornavégre, és PREFA speciális szilikonnal vagy speciális ragasztóval tömítse le (3. ábra).

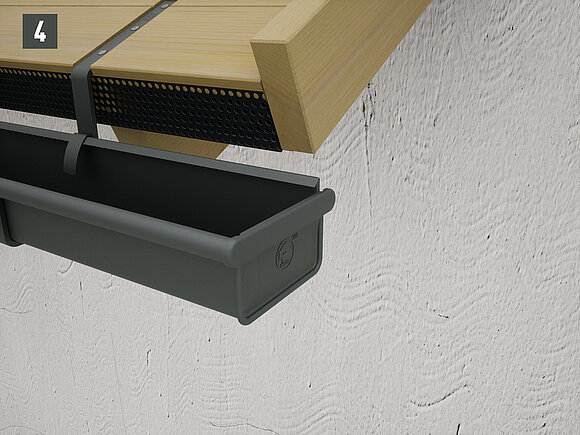

Készre szerelt négyszögszelvényű csatornavégelem (4. ábra).

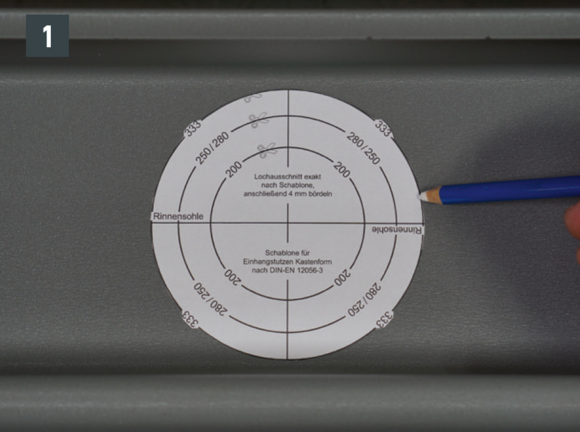

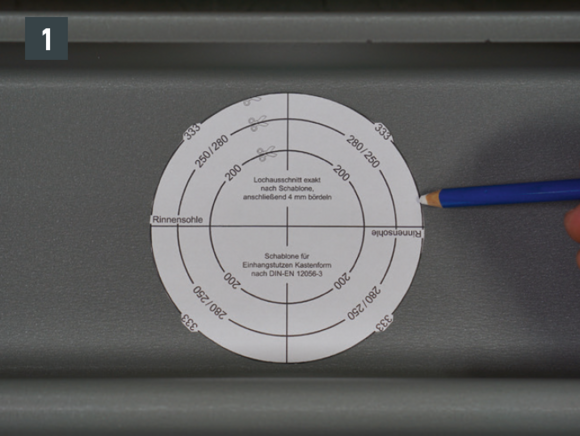

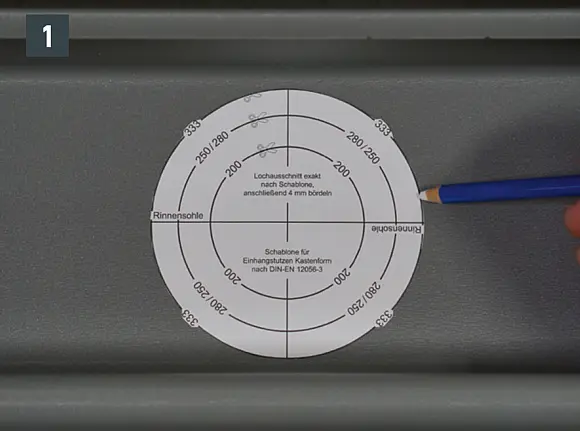

Jelölje meg a betorkolló nyílását a négyszögszelvényű ereszcsatorna legalsó pontján a sablon szerint (1. ábra).

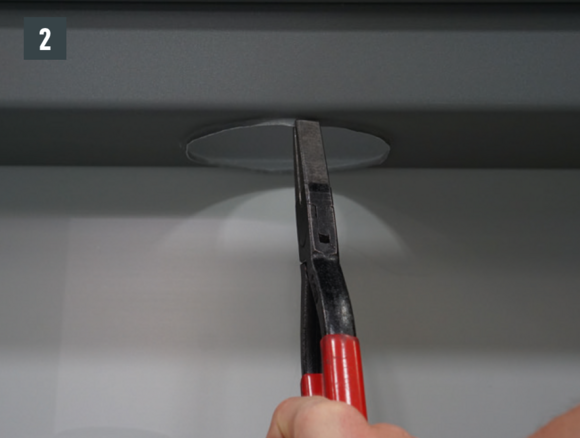

Vágja ki a nyílást, és 4 mm-re lefelé peremezze ki (2. ábra).
Akassza be az ereszcsatorna külső peremébe a betorkolló elemet (3. ábra).

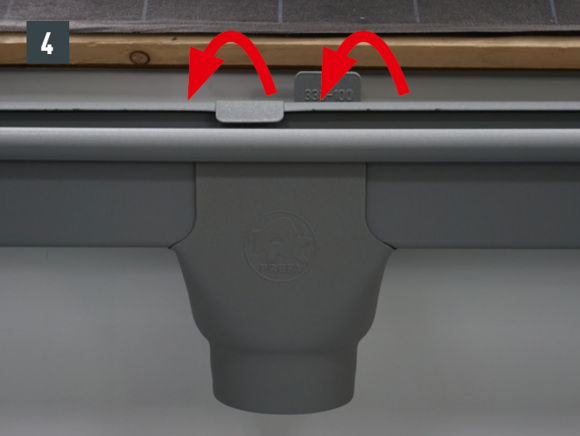

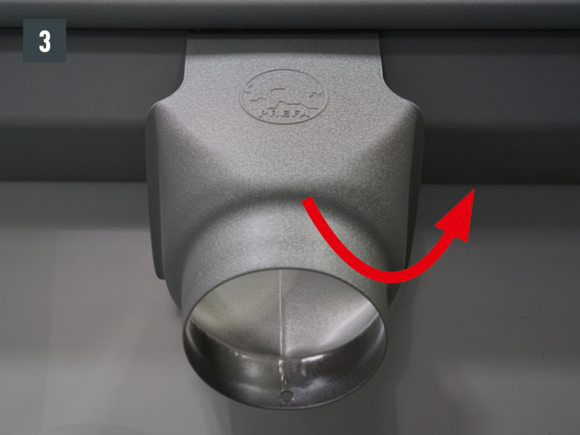

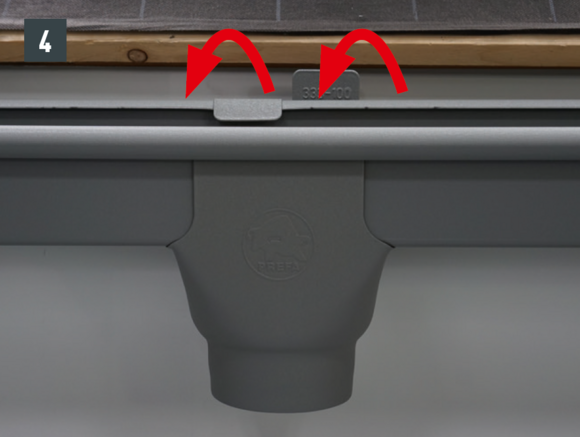

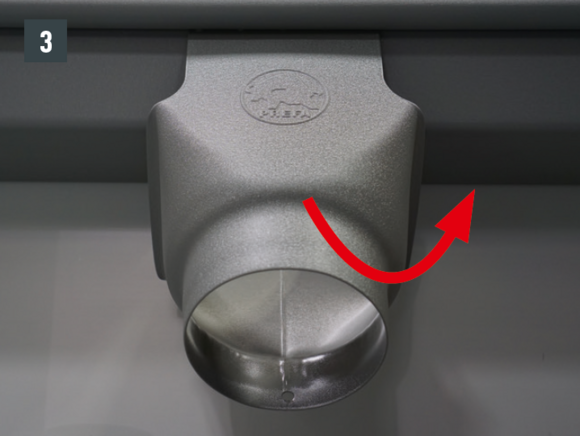

Lehajtással zárja rá a betorkolló elemet az ereszcsatorna hátoldalára (4. ábra).
