Beépítés

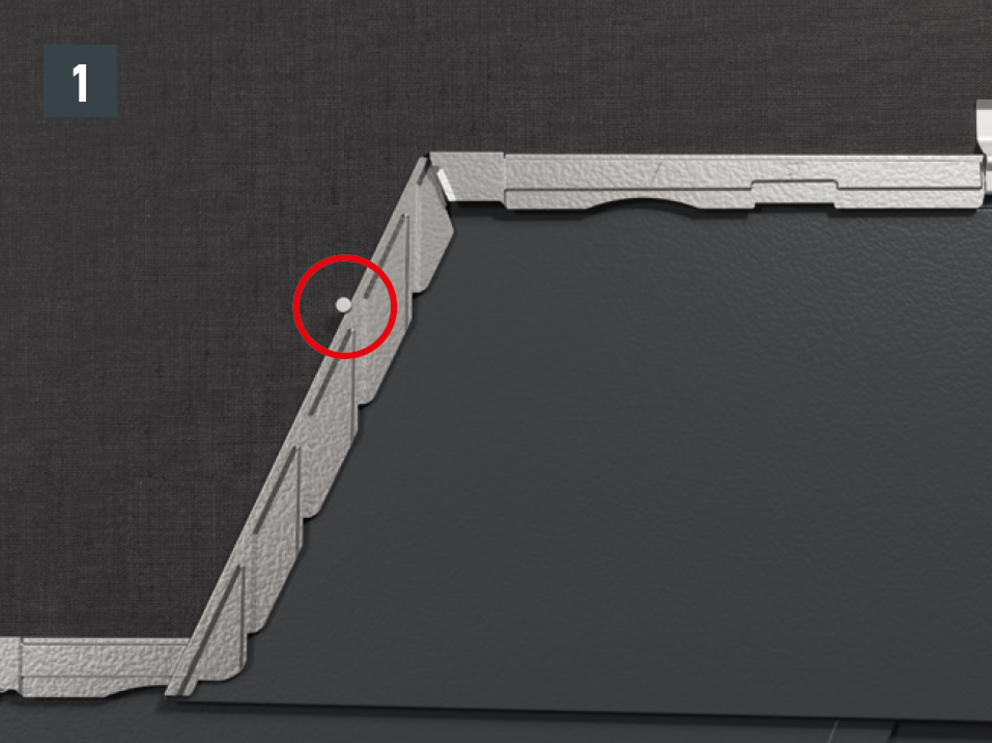

  • Az oldalirányú elmozdulás megakadályozása érdekében az első DS.19 tetőfedő zsindelyt minden sorban szeggel is lehet rögzíteni a ferde korc bal oldalán (1. ábra).

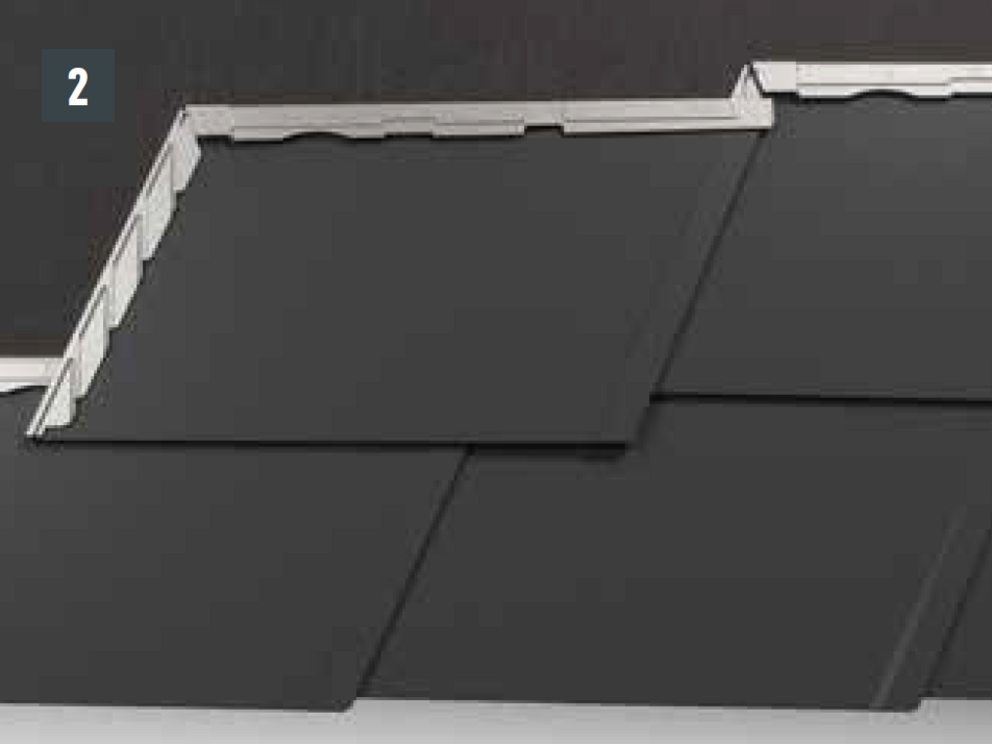

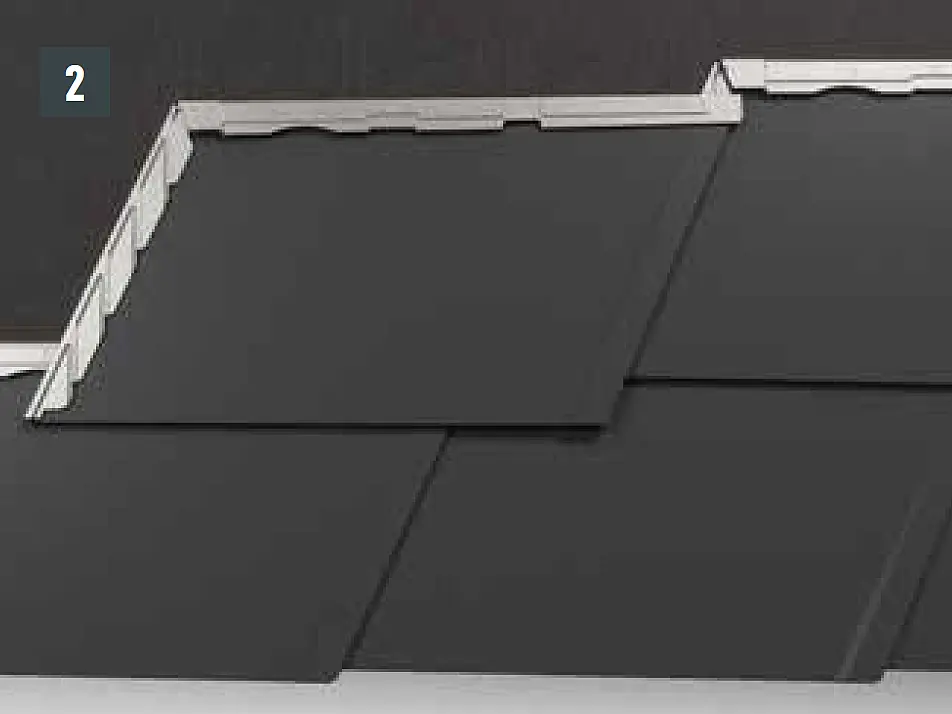

  • Állítsa be a DS.19 tetőfedő zsindely, és tolja be a korcokba (2. ábra)
  • Patenthafterrel és a mellékelt 2,8/25-ös bordás szeggel rögzítse a DS.19 tetőfedő zsindelyt a „H”-val jelölt bemetszésnél (lásd a fejezetben szereplő ábrát Fedési irány és rögzítés).
  • Az átlósan lefelé futó korcokra ne helyezzen haftereket (kapilláris hatás veszélye).

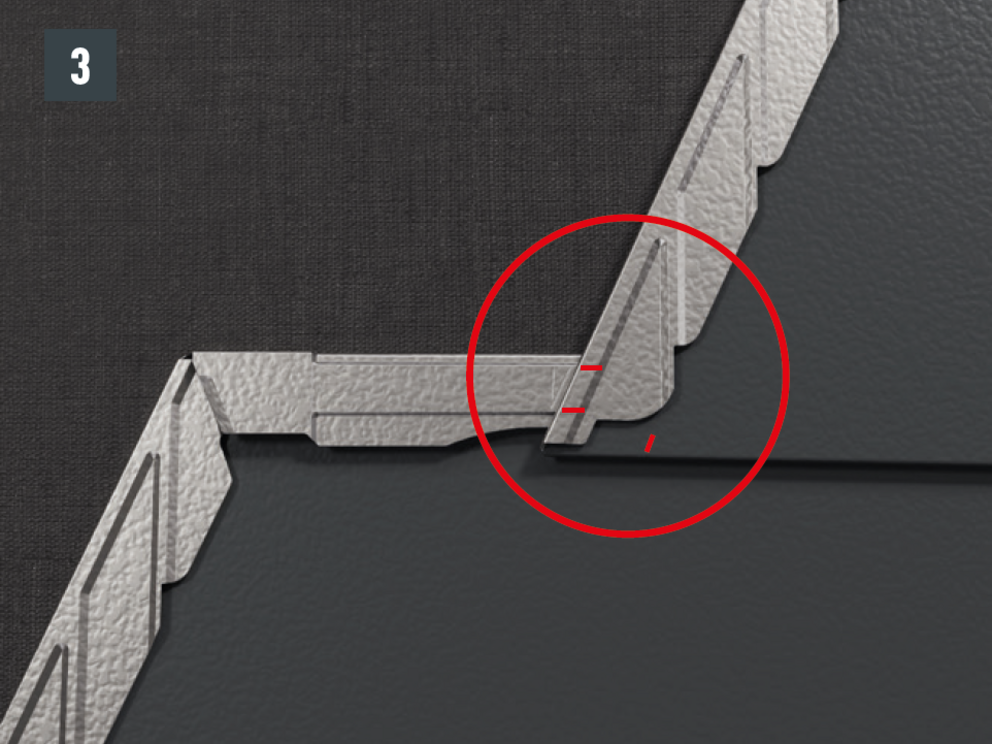

  • A zsindely alsó visszahajtásán lévő jelölés jelzi a következő DS.19 tetőfedő zsindely átlósan lefelé futó korcának a helyzetét (3. ábra).
  • A DS.19 tetőfedő zsindely ferde korcán lévő két jelölés jelöli az alul lévő DS.19 tetőfedő zsindely felső visszahajtásán lévő horony alsó, ill. felső végét (3. ábra).
  • A jelöléseket pontosan kell követni.
  • Pontos kivitelezés esetén jól látható, hogy a hófogók egy egyenes vonalba esnek.

Megjegyzés

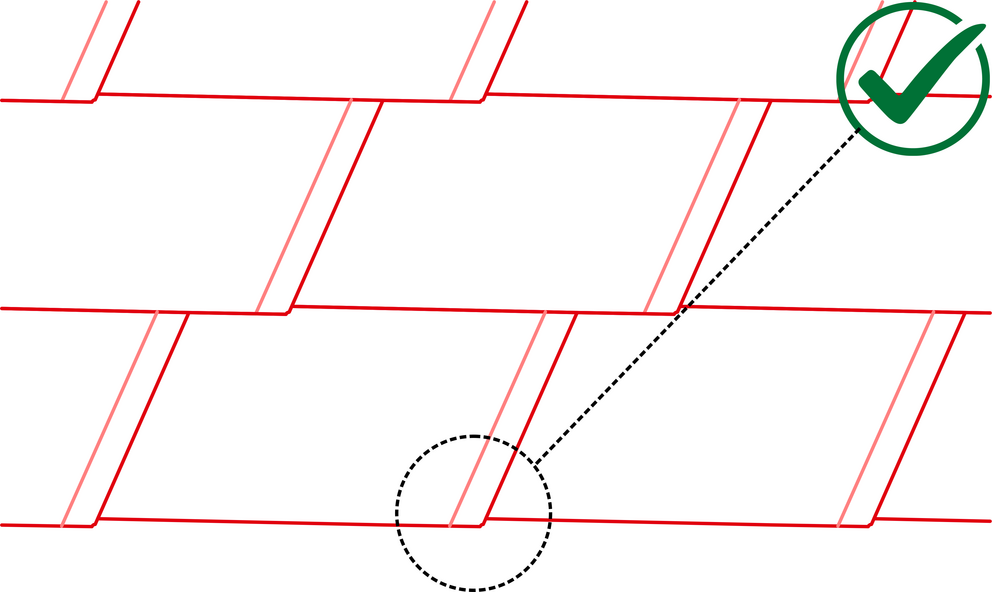

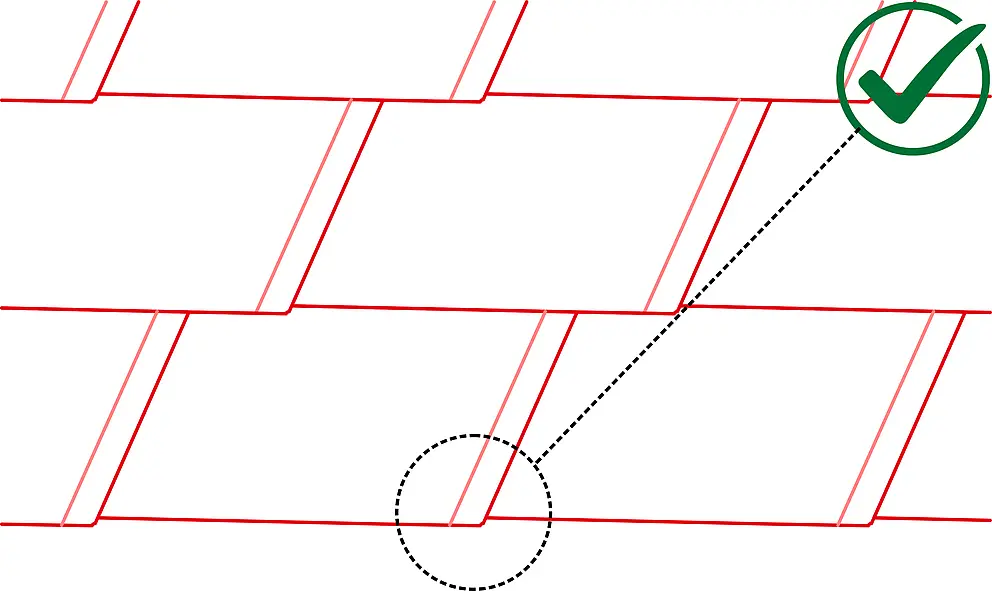

A tetőfedő zsindely alakja miatt a tetőfedő zsindely sarkánál vízcseppentő sarok keletkezik. A vízcseppentő sarok kialakulása akkor is maradjon meg, amikor minden sorban elhelyezi az első DS.19 tetőfedő zsindely; ehhez az első homlokzatburkoló zsindelyt ne tolja fel teljesen a párkányelem éléig, ill. a korcba. Az első DS.19 tetőfedő zsindely bal sarkát annyira engedje le, hogy a zsindely felső visszahajtása teljes hosszában a kijelölt párhuzamos zsinórjelhez illeszkedjen.
A soronkénti első DS.19 tetőfedő zsindely „túlhúzását” el kell kerülni. A kivitelezés során arról is győződjön meg, hogy a vápához való csatlakozásnál a zsindely felső visszahajtása szintén, teljes hosszában a kijelölt, eresszel párhuzamos vonalra feküdjön fel.
