A hófogókat a teljes tetőfelületen, minden egyes nem megvágott soron el kell helyezni a kiszámított kivitelezési sémának megfelelően. (Kivéve a tartozékok és beépített elemek körül). Az időjárásnak kitett helyeken szükség esetén további hófogó rudakat kell betervezni. A beépített szerkezeti elemeket (pl. kiugró tetőablak, kémény stb.) a szabványoknak megfelelően kell figyelembe venni.

A ház bejáratai és a nyilvánosan hozzáférhető területek fölé kiegészítésként hófogó rudakat ill. rendszert lehet felszerelni. A kiugró tetőablakok, kémények, napkollektorok, tetőkijárati nyílások, tetőablakok, szellőzőcsövek, hajlatok stb. körül a helytől függően további hóvisszatartó eszközök (több hófogó vagy hófogó rudakból álló rendszer) felszerelése is indokolt lehet. A hófogókat az érvényes kivitelezési sémák szerint, a tetőhajlásszögtől és a hóterheléstől függően szerelje fel. Minden hófogót legalább 2 bordás szeggel rögzítsen. Csak eredeti hófogókat használjon.

45°-os tetőhajlásszögtől hófogó és hóvisszatartó rendszerek kombinációját kell biztosítani (= ereszvonalra szerelt hófogó rudakból álló rendszer).

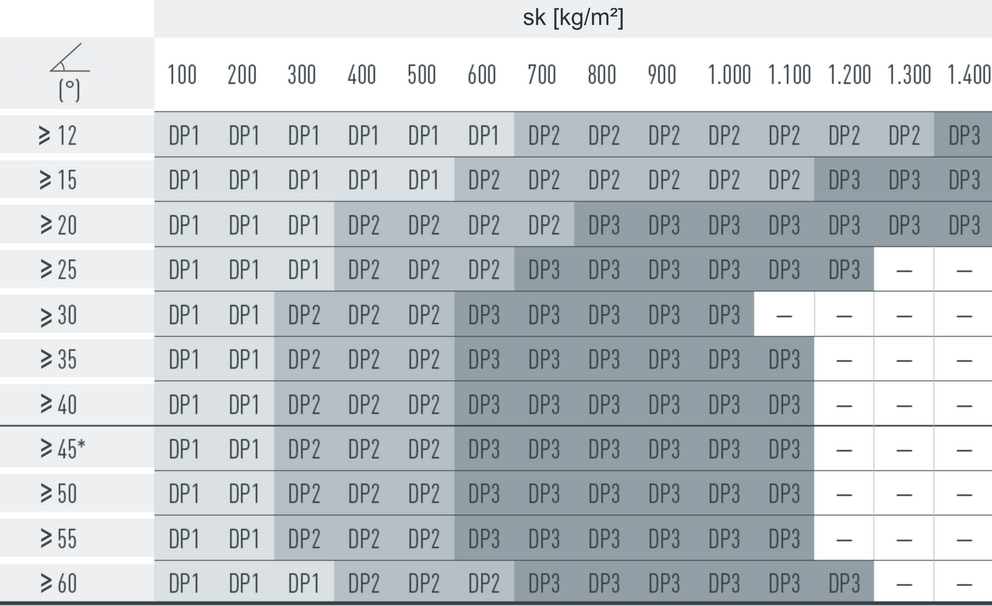

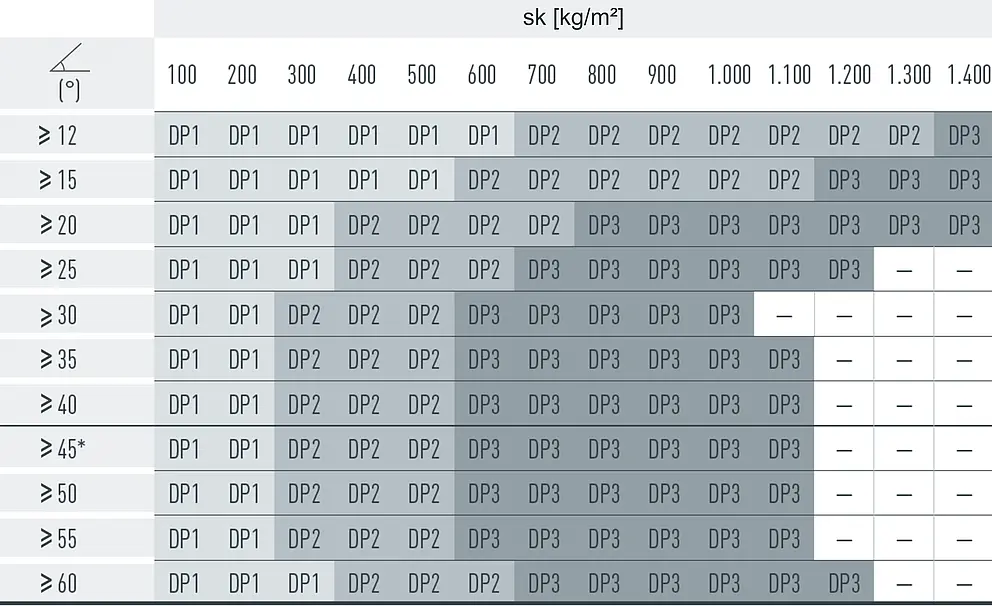

A hófogókat a hóterheléstől és a tetőhajlásszögtől függően az alábbi kivitelezési sémák szerint kell felszerelni. Az alkalmazandó kivitelezési sémákat az alábbi táblázatok tartalmazzák. A táblázat oszlopaiból válassza ki a tetőhajlásszöget, a sorok közül pedig a hóterhelést (sk). Az adott építési projektre vonatkozóan figyelembe veendő hóterhelési értékeket (sk) a nemzeti szabványok és előírások tartalmazzák.

Előfeltételek

• A hóvágók szerelési utasítását figyelembe kell venni.
• h>1,0 m tetőszerkezeteknél saját kimutatás szükséges.
• Hó túlnyúlása figyelmen kívül marad!
• Hóterhelés alaki együttható μ=0,80.

A hófogókat a középső elemkivágásba kell feltolni, és legalább 2 bordás szeggel kell rögzíteni. A hófogók használata nem befolyásolja az elemeknél használt hafterek számát.

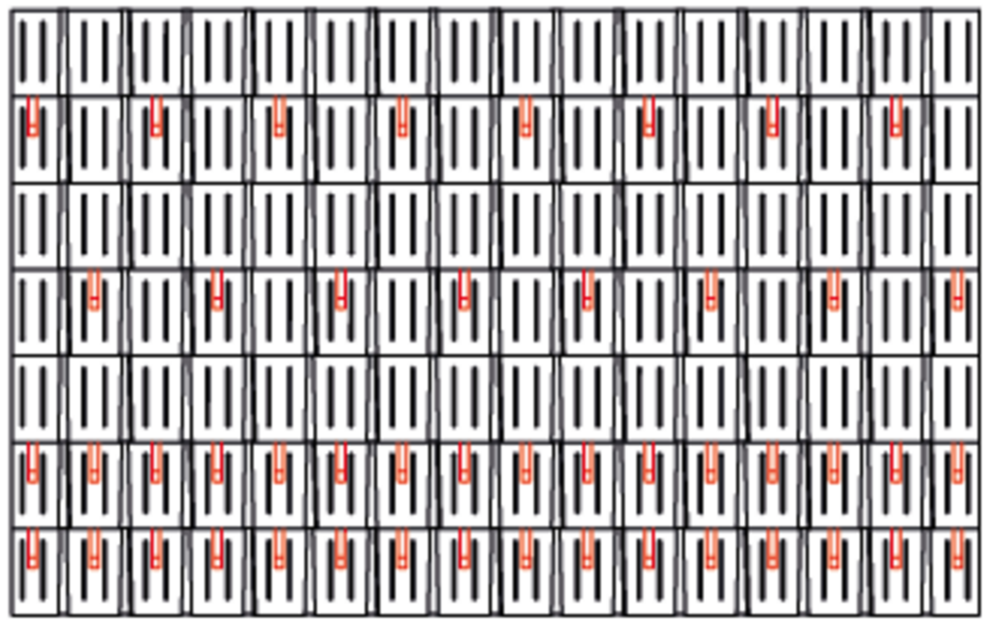

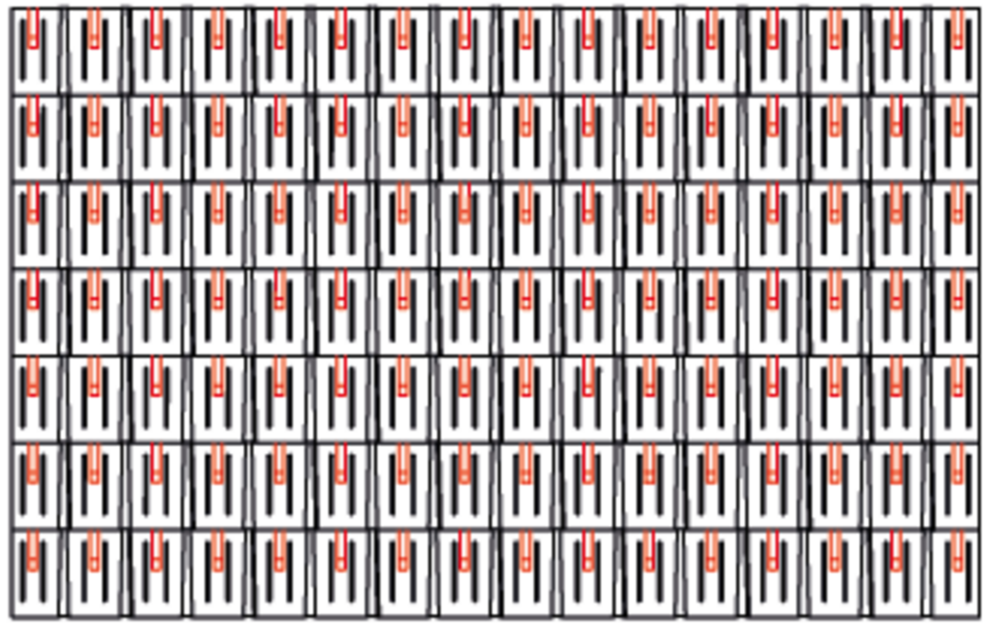

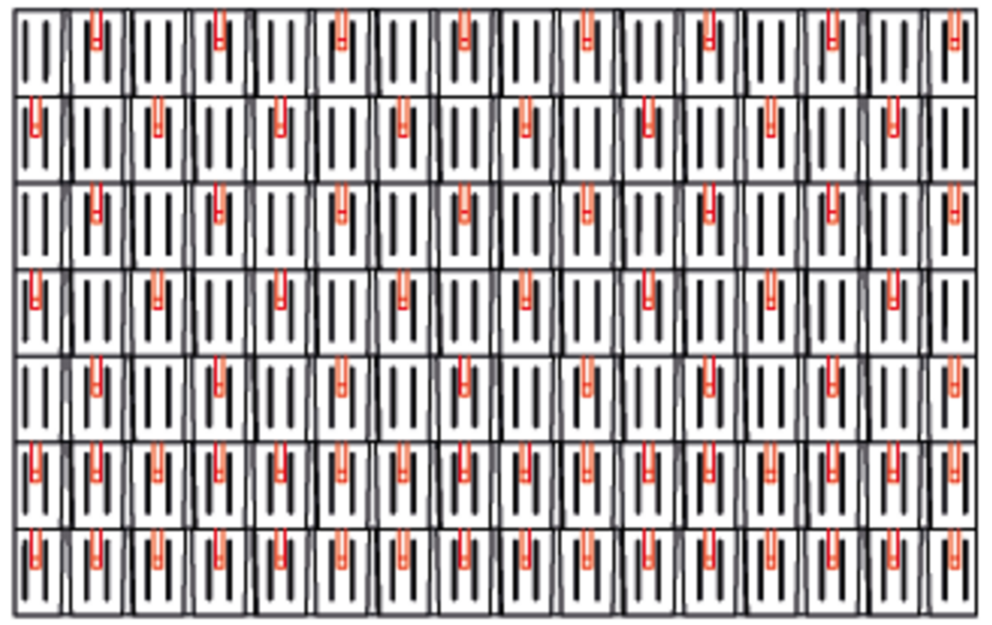

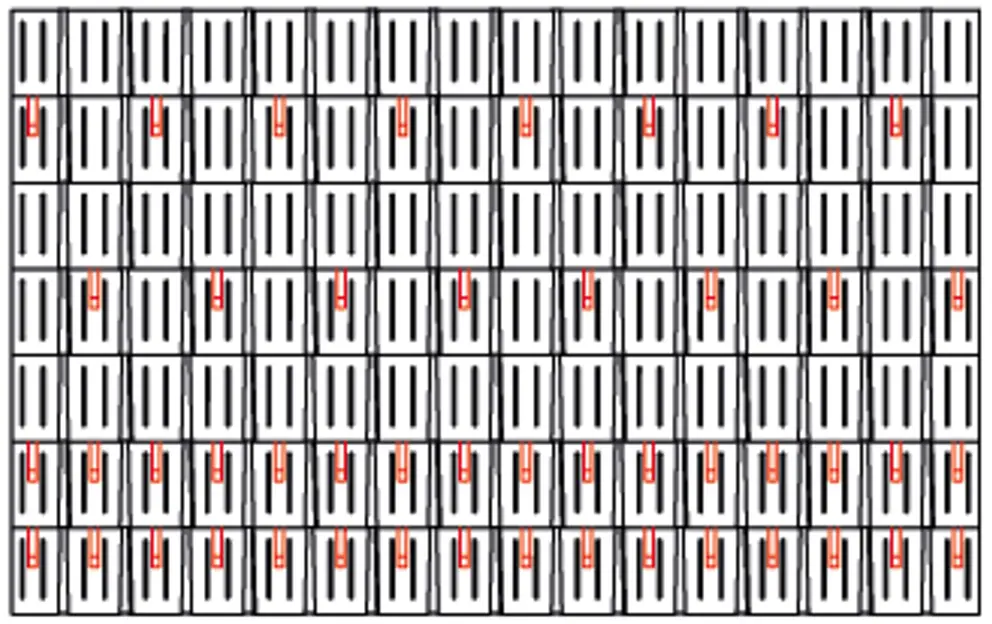

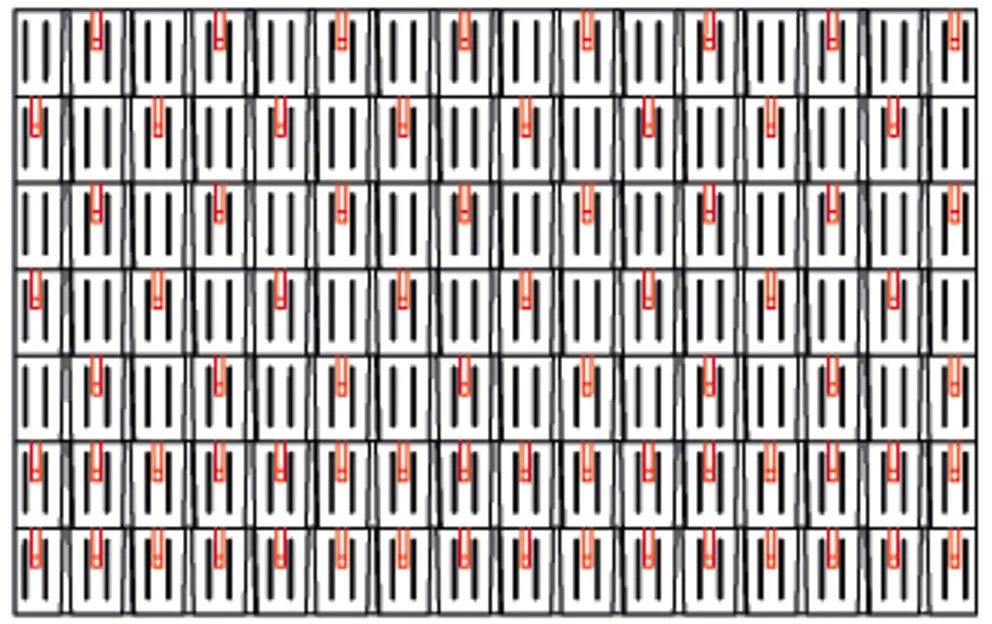

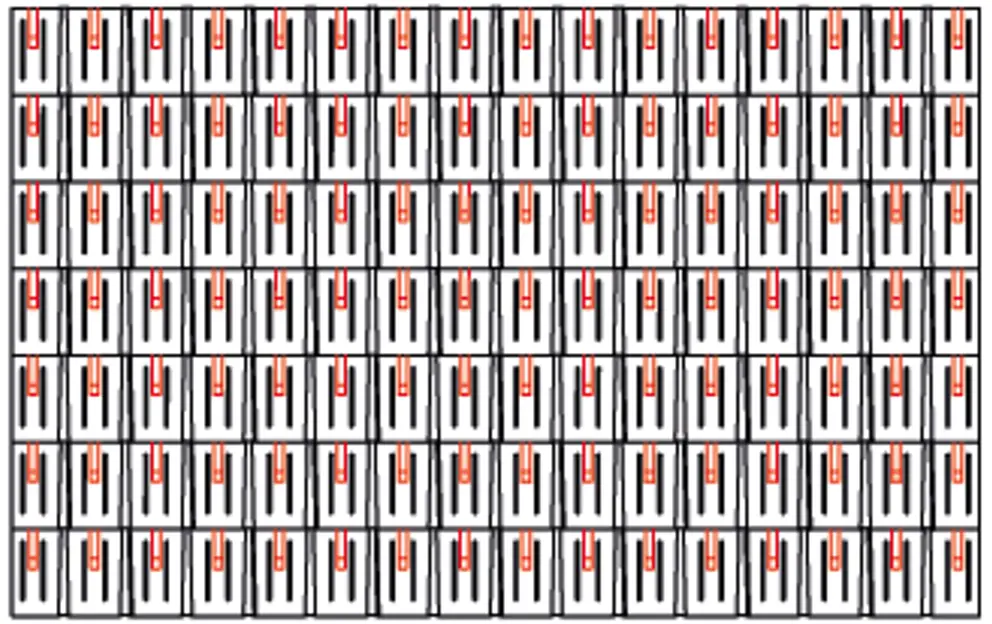

Classic elemek esetében 2, 4 vagy 8 db hófogót kell felszerelni m²-enként (lásd a következő táblázatot – DP1, DP2 és DP3 kivitelezési séma). Az első két sort végig fel kell szerelni hófogókkal.

A hófogókat a két zsindelykivágás közül a bal oldaliba kell feltolni, és legalább 2 bordás szeggel kell rögzíteni. A hófogók használata nem befolyásolja a zsindelyeknél használt hafterek számát.

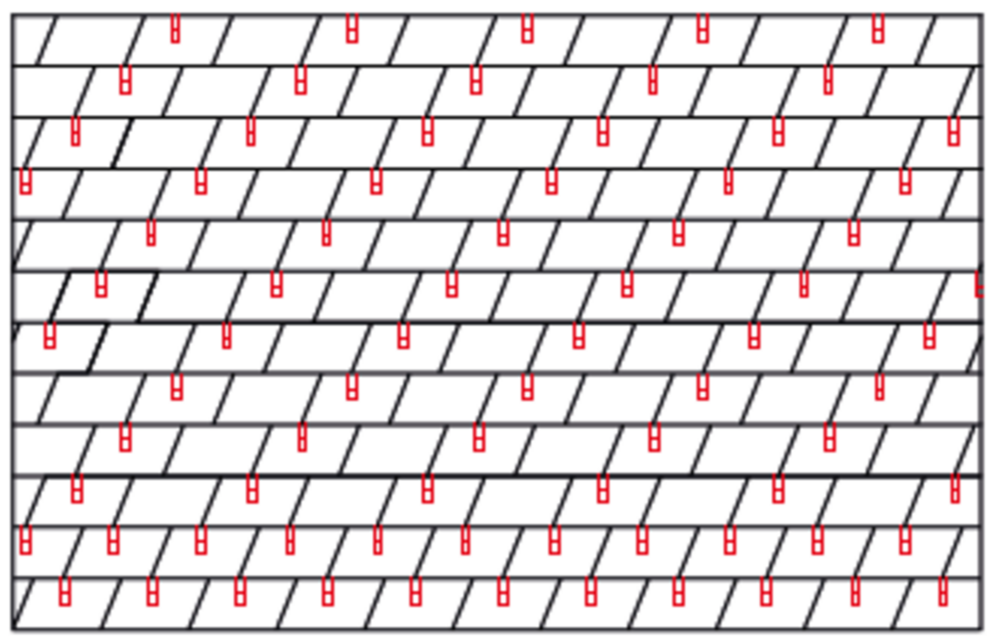

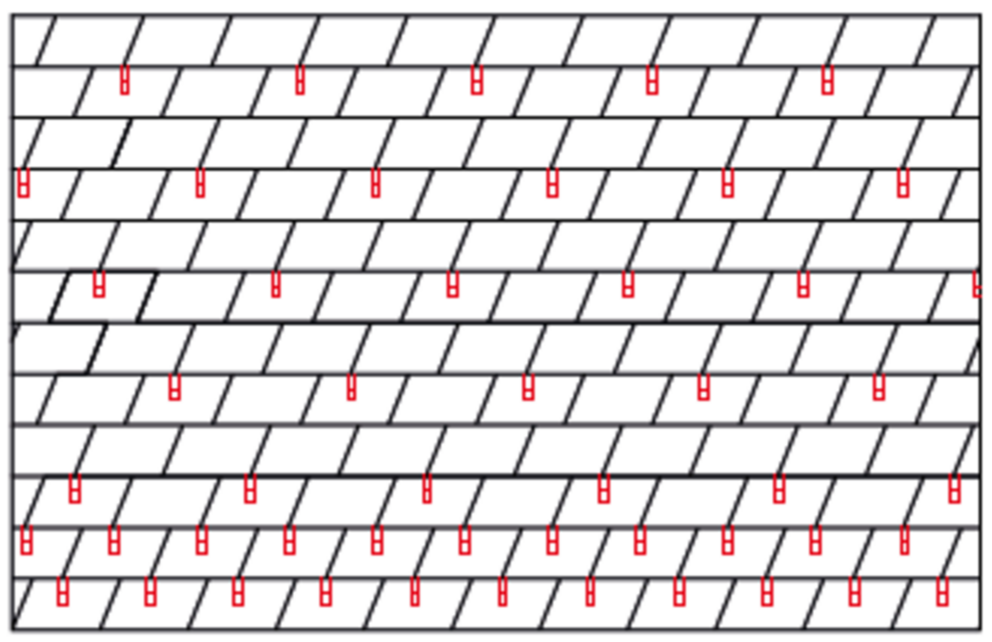

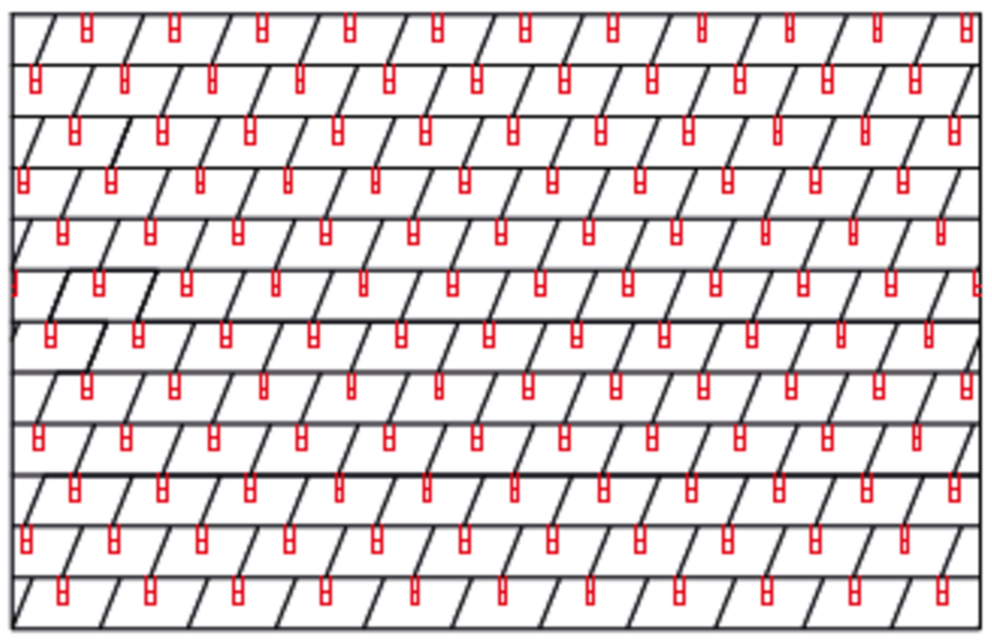

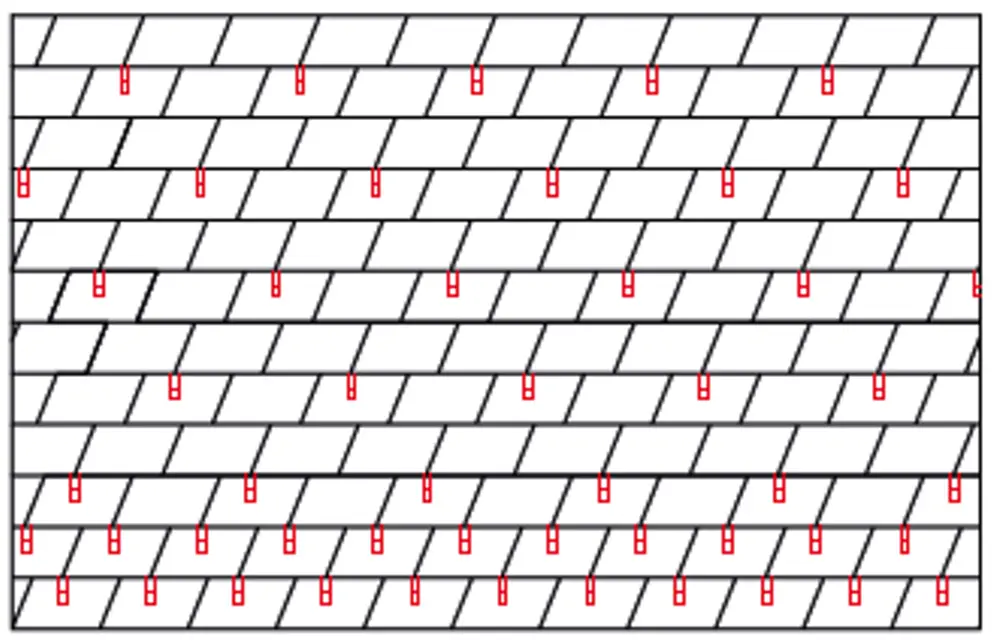

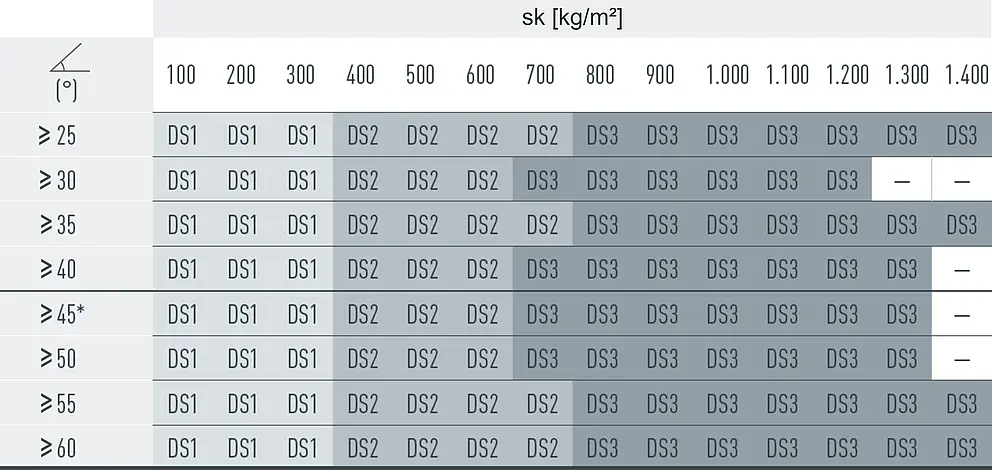

Tetőfedő zsindelyek esetében m²-enként 2,5, 5 vagy 10 db hófogót kell felszerelni (lásd a következő táblázatot – DS1, DS2 és DS3 kivitelezési séma). Az első két sort végig fel kell szerelni hófogókkal.

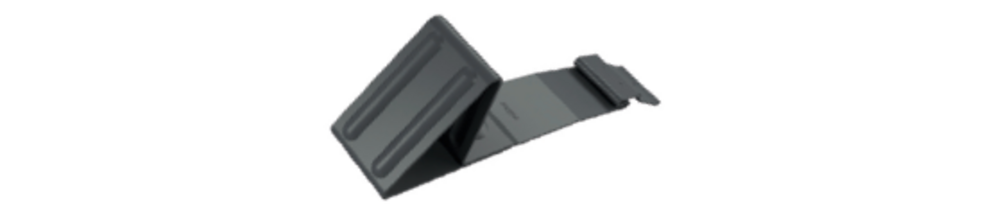

A hófogókat a két DS.19 zsindelykivágás közül a bal oldaliba („ST” jelölés) kell feltolni, és legalább 2 bordás szeggel kell rögzíteni. A hófogók használata nem befolyásolja a DS.19 zsindelyeknél használt hafterek számát.

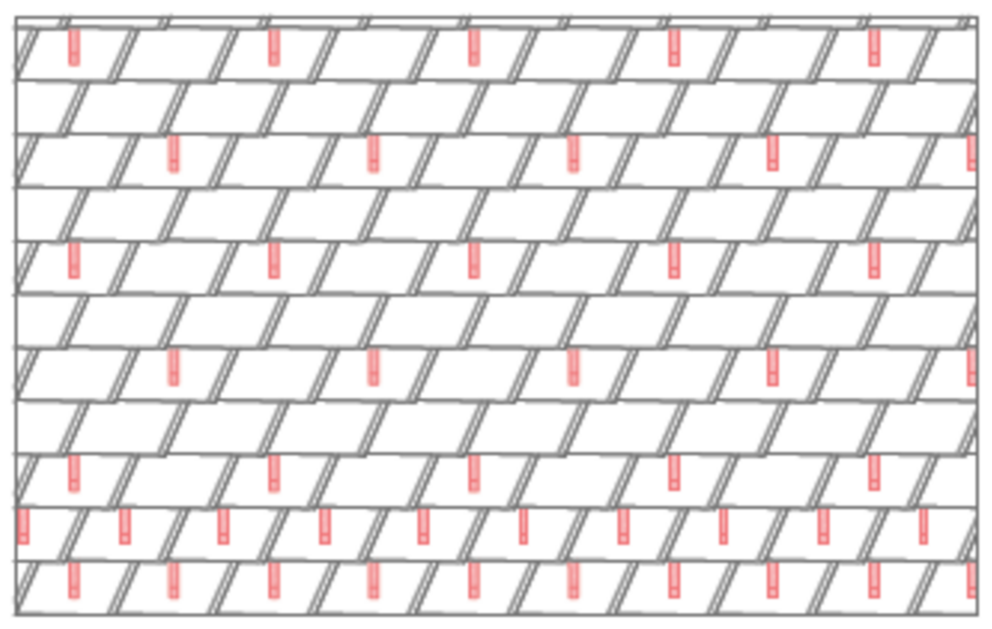

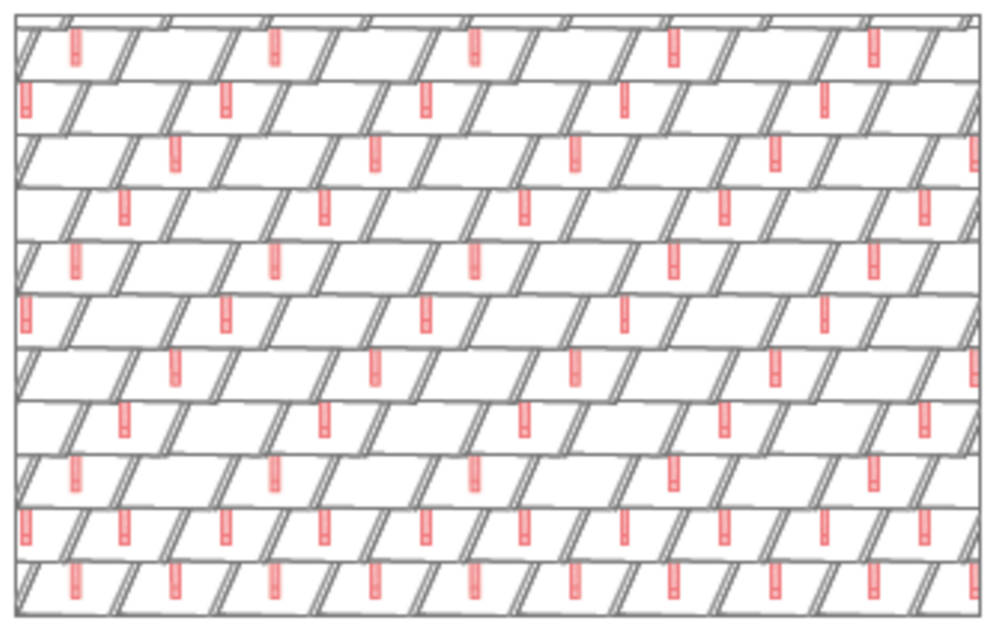

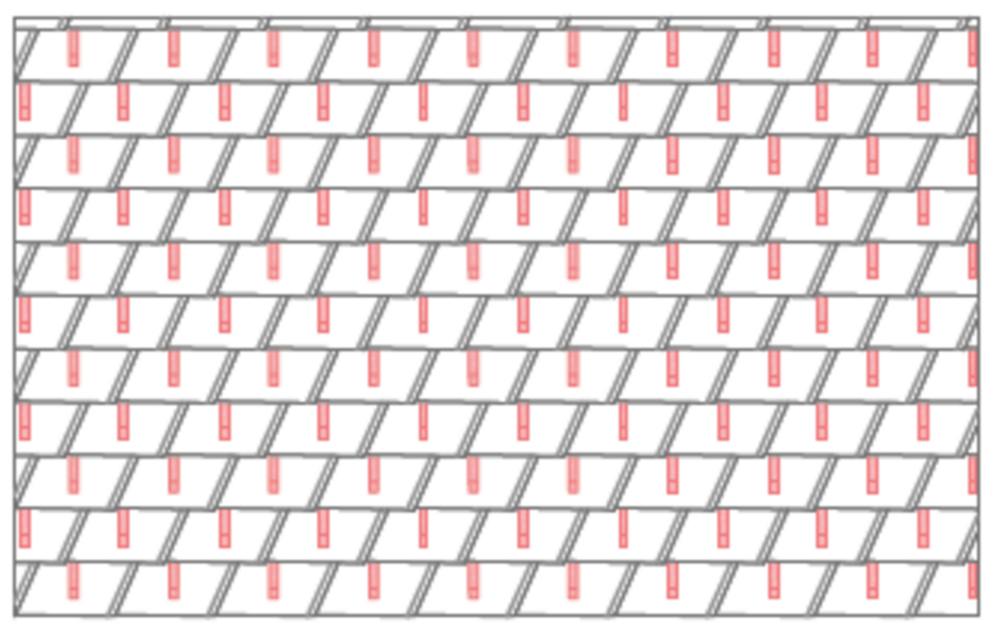

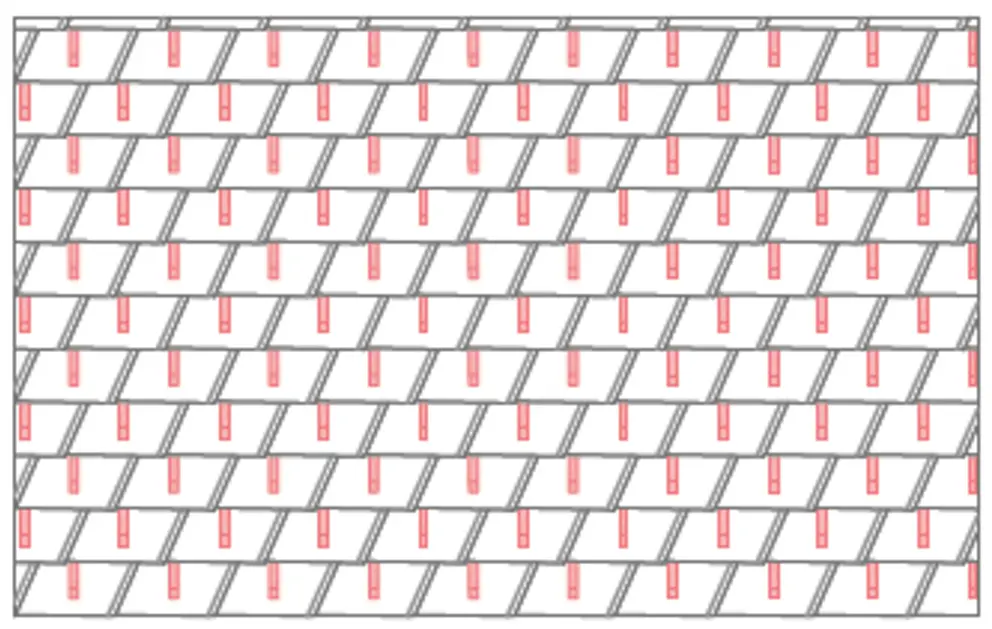

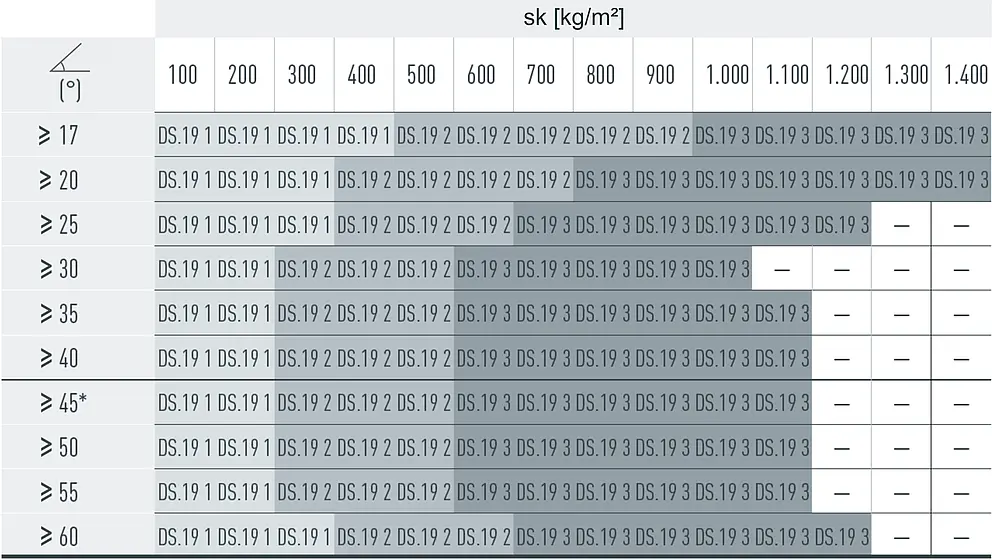

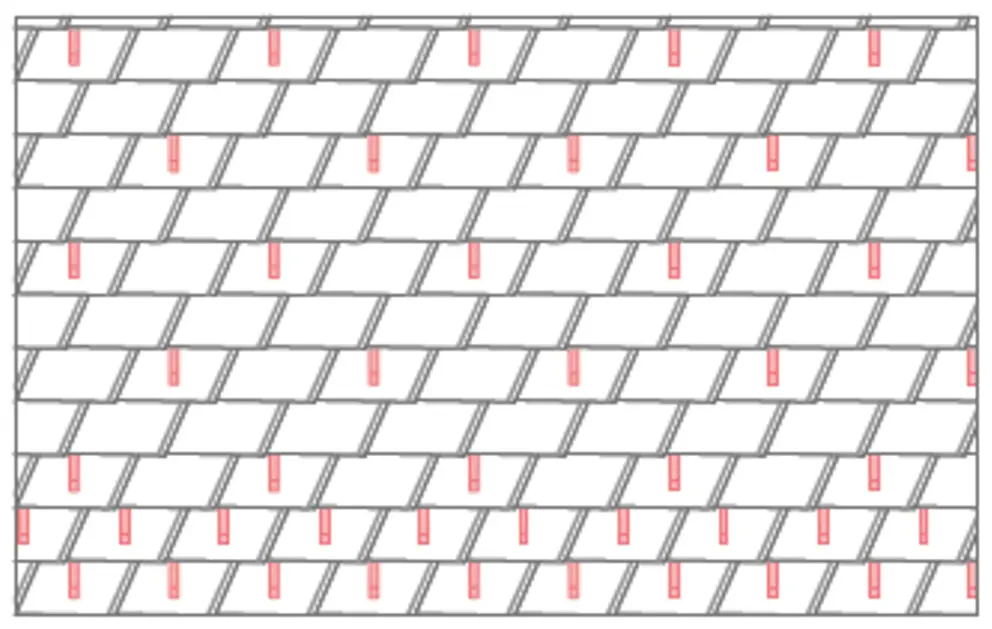

DS.19 tetőfedő zsindelyek esetében m²-enként 2, 4 vagy 8 db hófogót kell felszerelni (lásd a táblázatot - DS.19 1, DS.19 2 és DS.19 3 kivitelezési séma). Az első két sort végig fel kell szerelni hófogókkal.

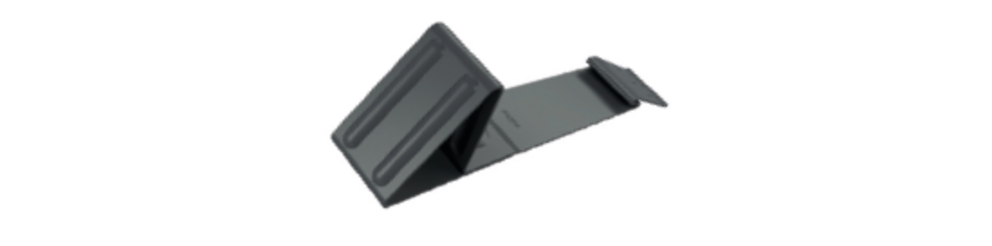

A hófogókat a 29 × 29 tetőfedő rombuszok kivágásába középen kell feltolni, és legalább 2 bordás szeggel kell rögzíteni. Felszerelt hófogó esetén ezen a 29 × 29 tetőfedő rombuszon további hafteres rögzítésre nincs szükség.

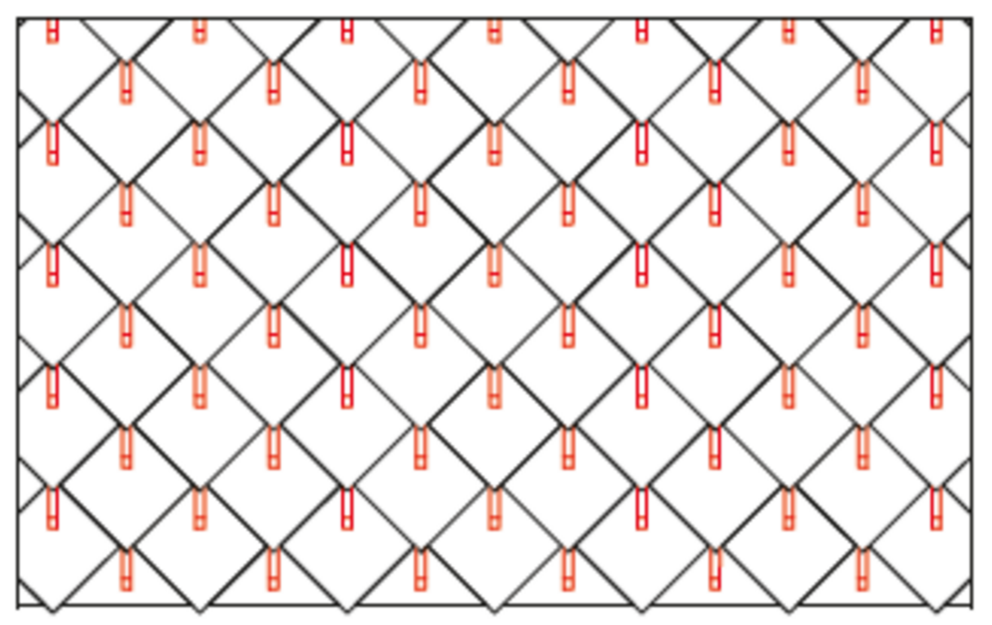

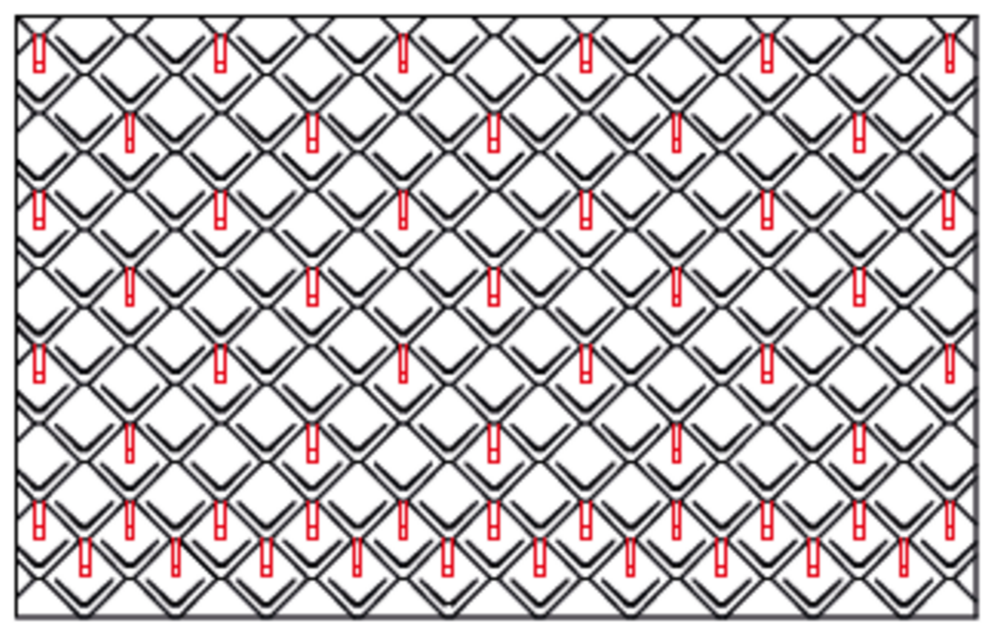

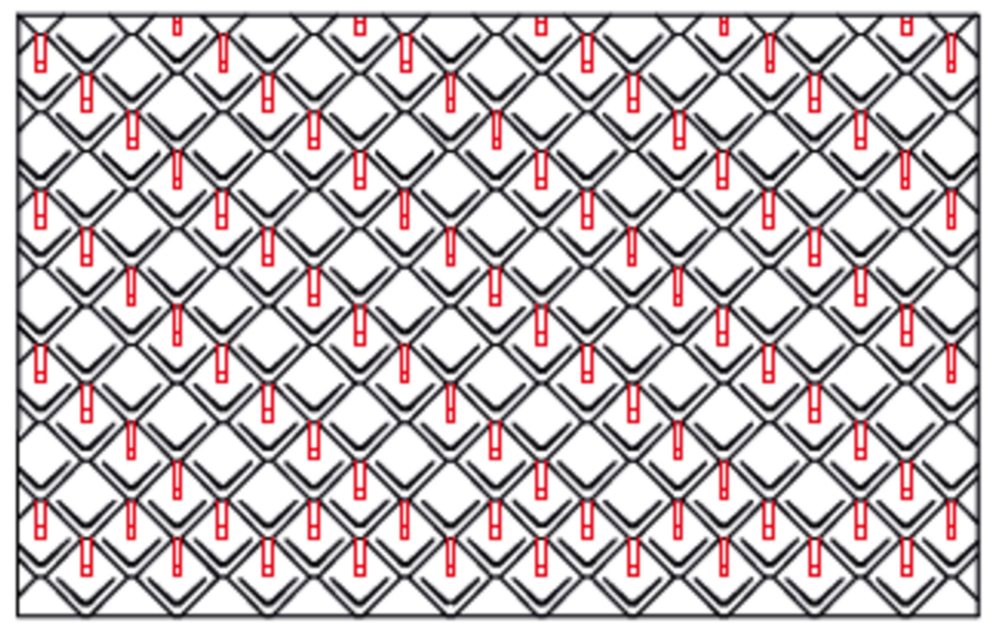

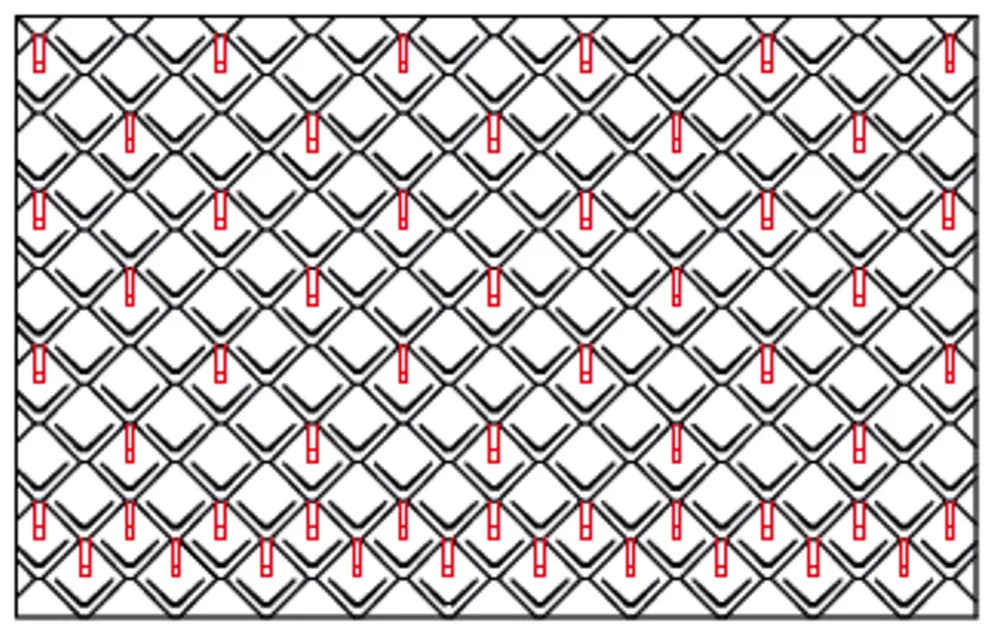

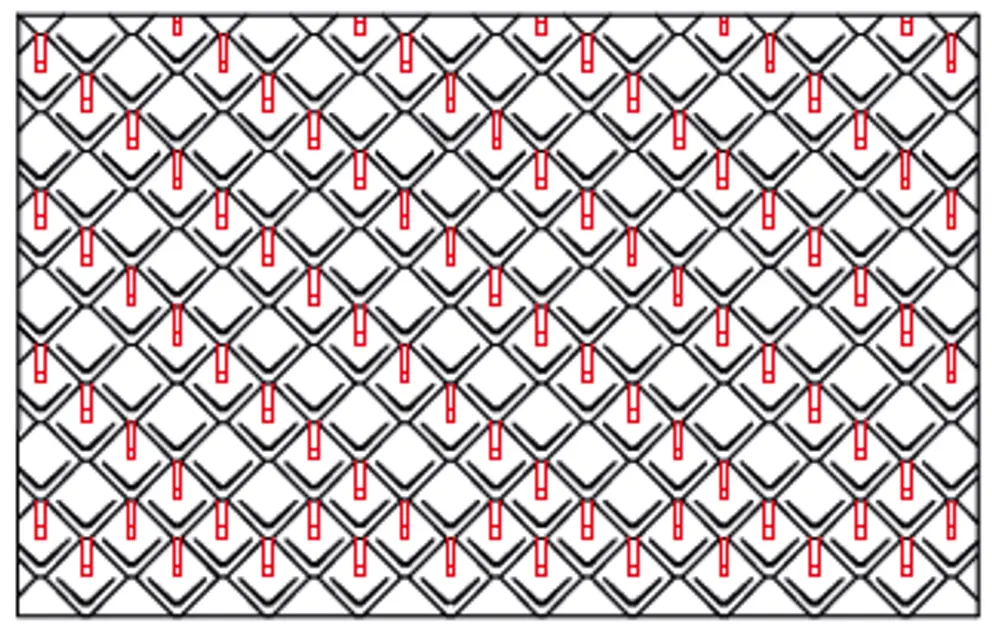

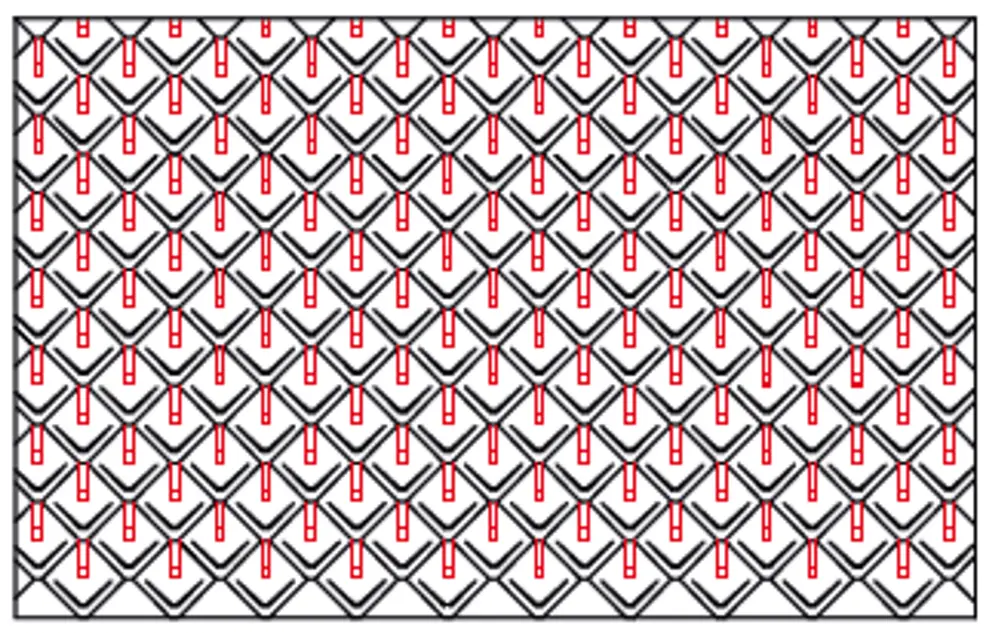

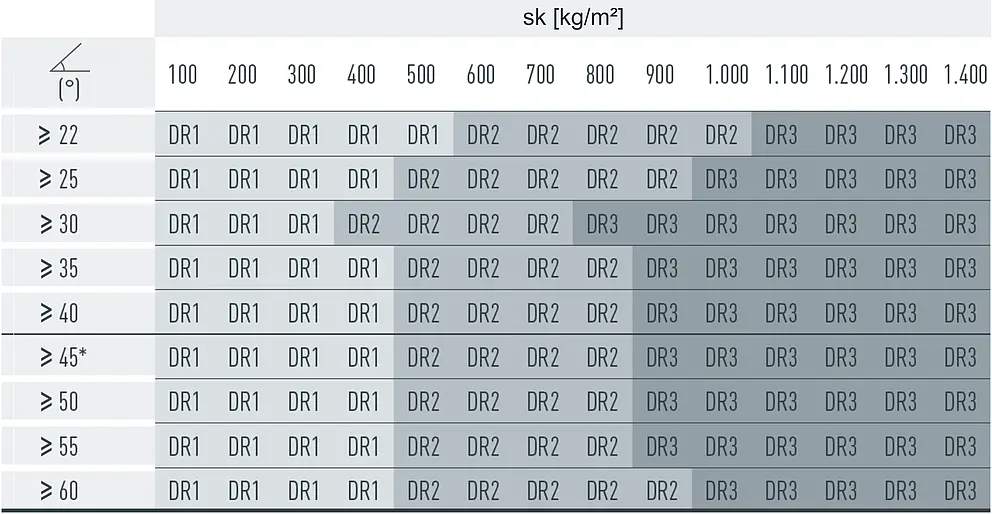

29 × 29 tetőfedő rombuszok esetében m²-enként 3, 6 vagy 12 db hófogót kell felszerelni (lásd a következő táblázatot – DR1, DR2 és DR3 kivitelezési séma). Az első két sort végig fel kell szerelni hófogókkal.

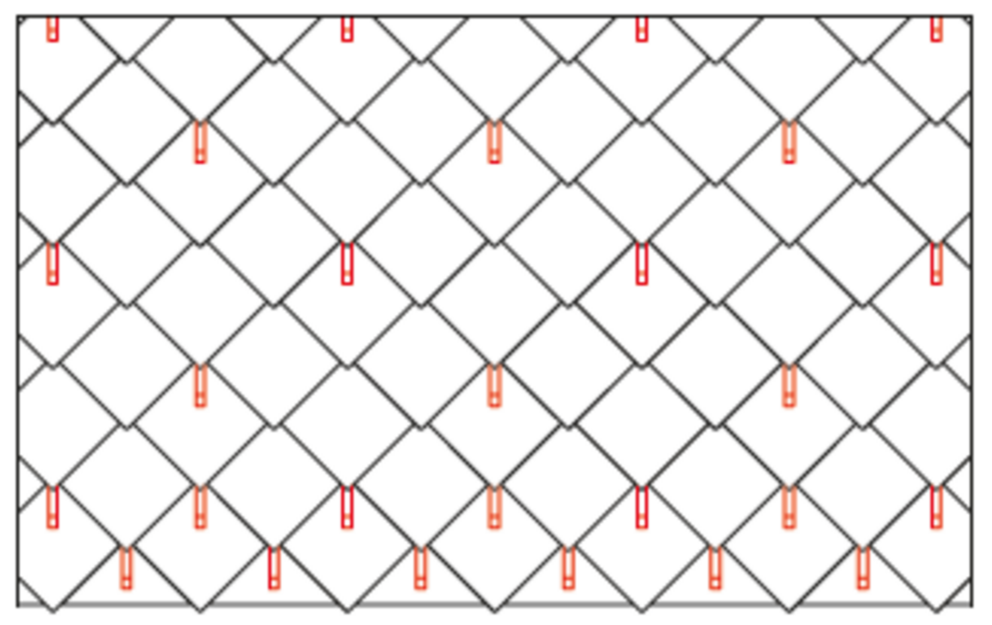

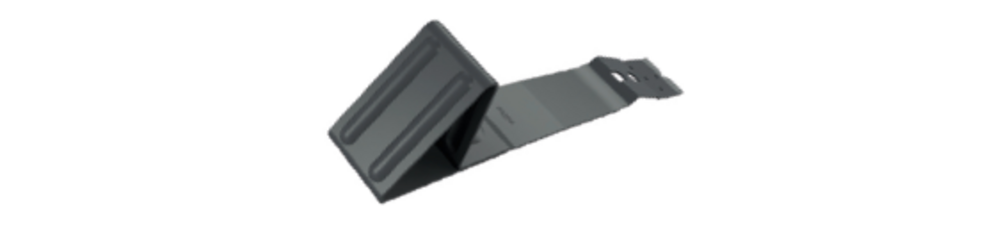

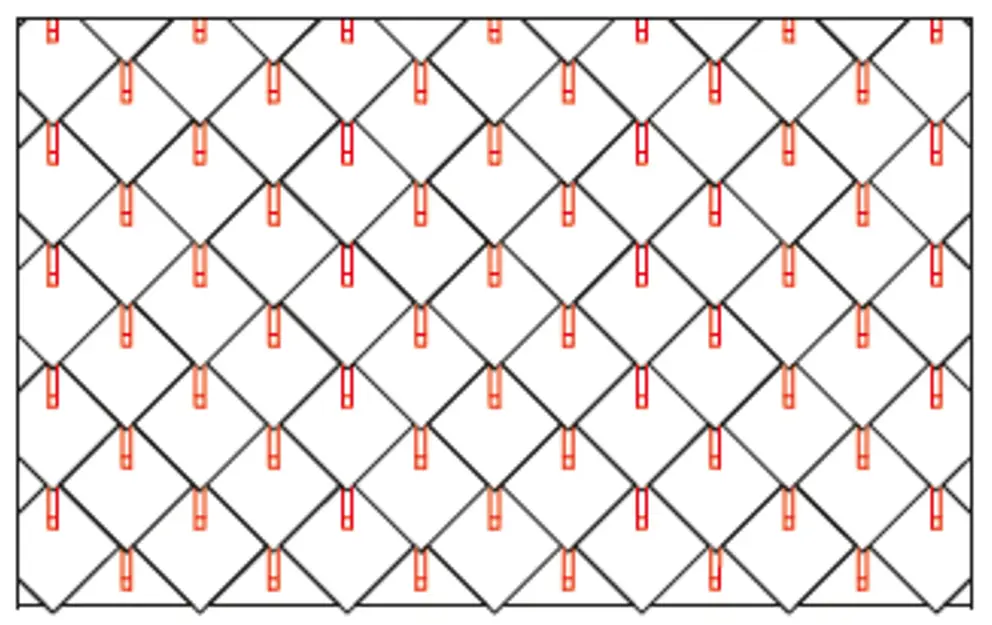

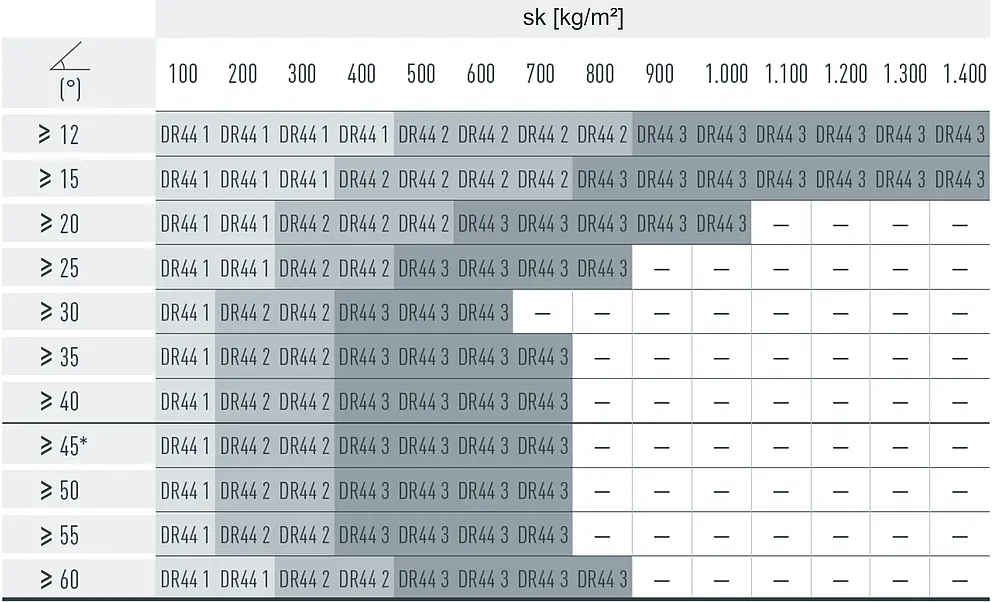

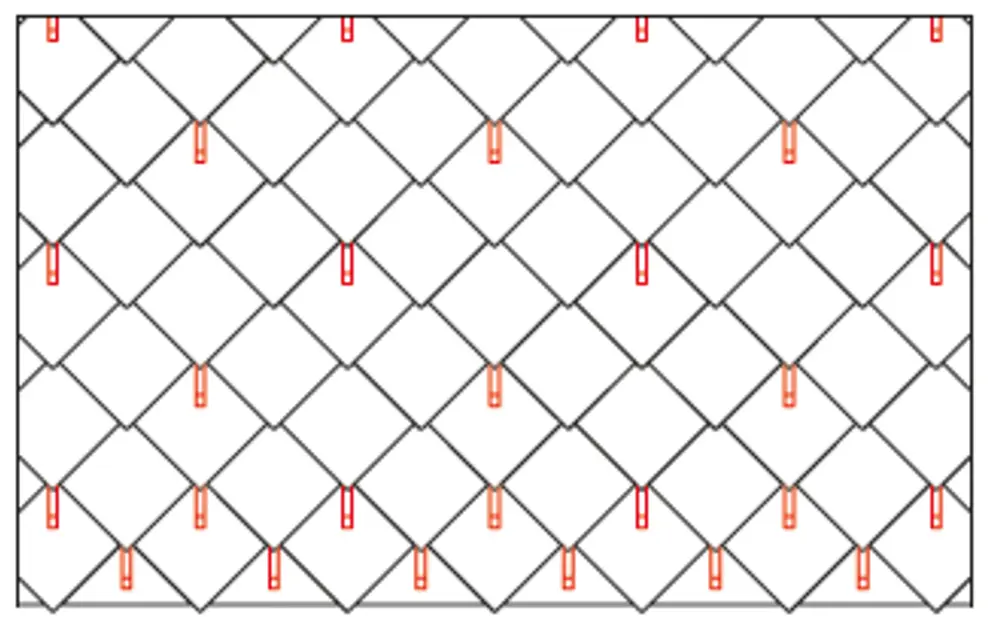

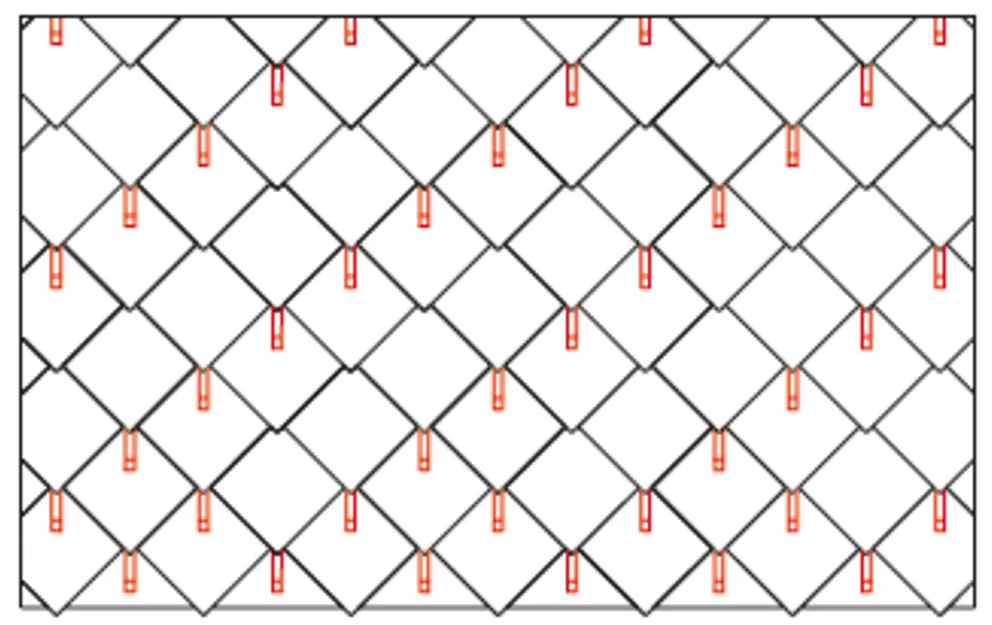

A hófogókat a 44 × 44 tetőfedő rombuszok kivágásába középen kell feltolni, és legalább 2 bordás szeggel kell rögzíteni. A hófogók használata nem befolyásolja a 44 × 44 tetőfedő rombuszoknál használt rögzítések számát. 44 × 44 tetőfedő rombuszok esetében m²-enként 1,3, 2,6 vagy 5,2 db hófogót kell felszerelni (lásd a következő táblázatot – DR44 1, DR44 2 és DR44 3 kivitelezési séma). Az első két sort végig fel kell szerelni hófogókkal (kezdőlemezek a 44 × 44 tetőfedő rombuszok és a 44 × 44 tetőfedő rombuszok első sora számára).

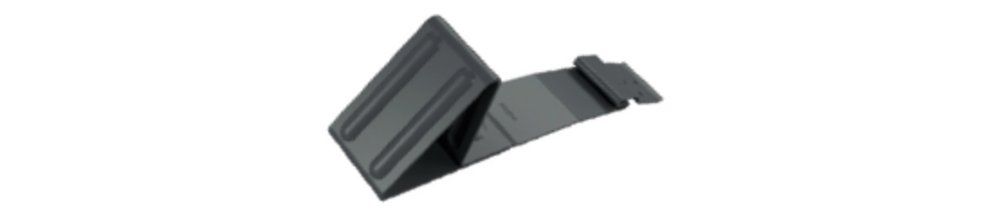

A hófogókat a korc kiemelkedő dombormintáján kell feltolni, és legalább 2 bordás szeggel kell rögzíteni. A hófogók használata nem befolyásolja az R.16 Classic elemeknél használt rögzítések számát.

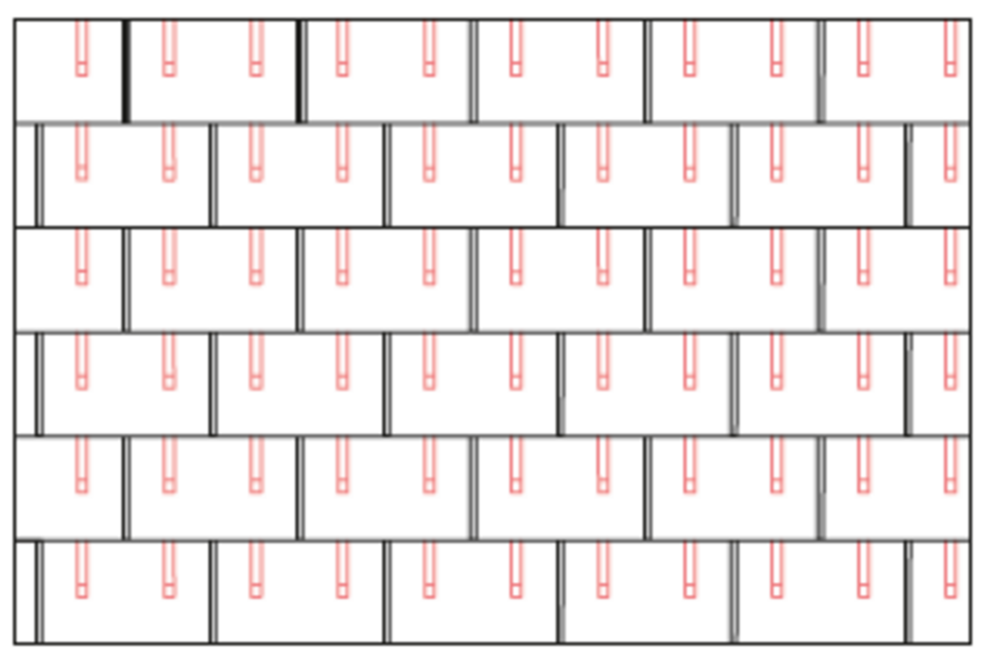

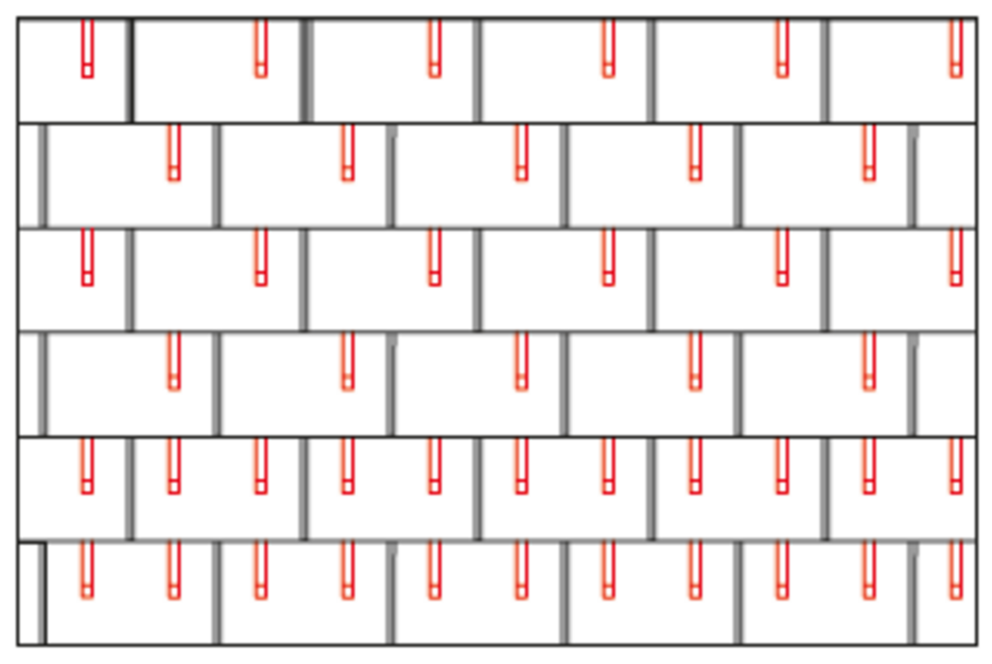

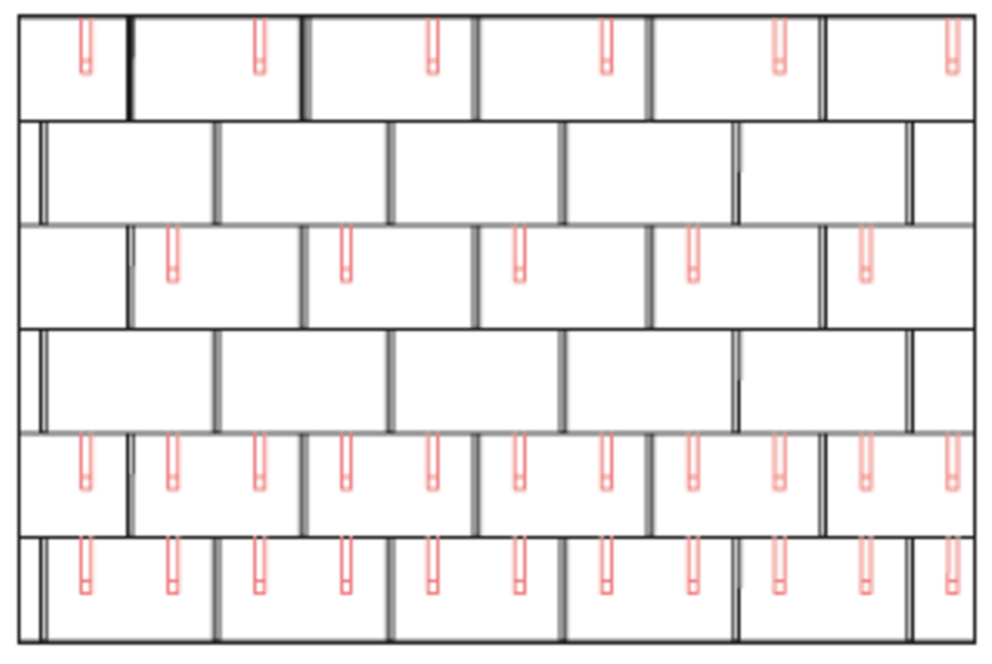

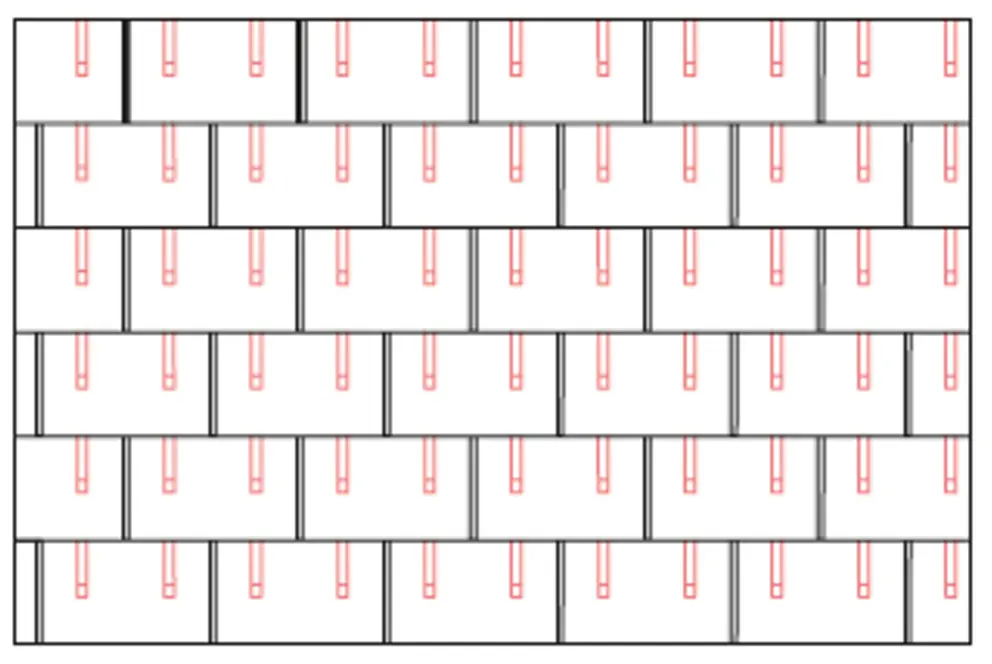

Az R.16 Classic elem esetében m²-enként 1,7, 3,4 vagy 6,8 db hófogót kell felszerelni (lásd a következő táblázatot, ill. az R.16 1, R.16 2 és R.16 3 kivitelezési sémát). Az első két sort végig fel kell szerelni hófogókkal.

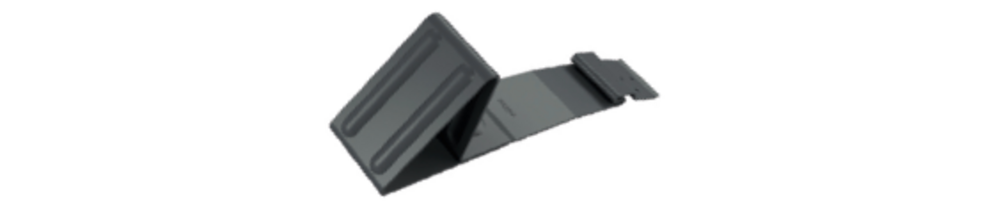

A hófogókat a korc kiemelkedő dombormintáján kell feltolni, és legalább 2 bordás szeggel kell rögzíteni. A hófogók használata nem befolyásolja az FX.12 tetőfedő paneleknél használt rögzítések számát.

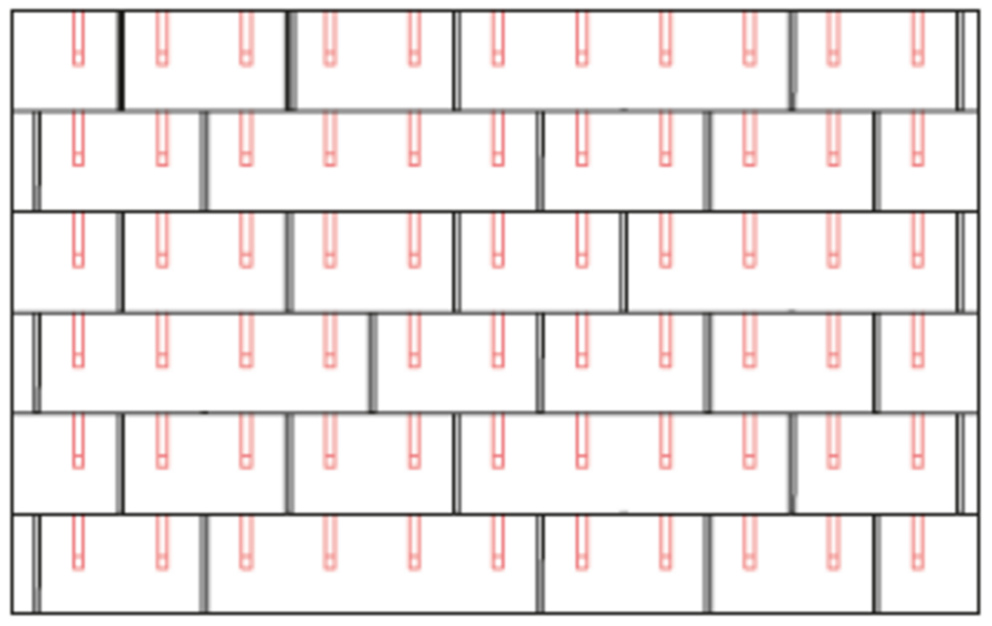

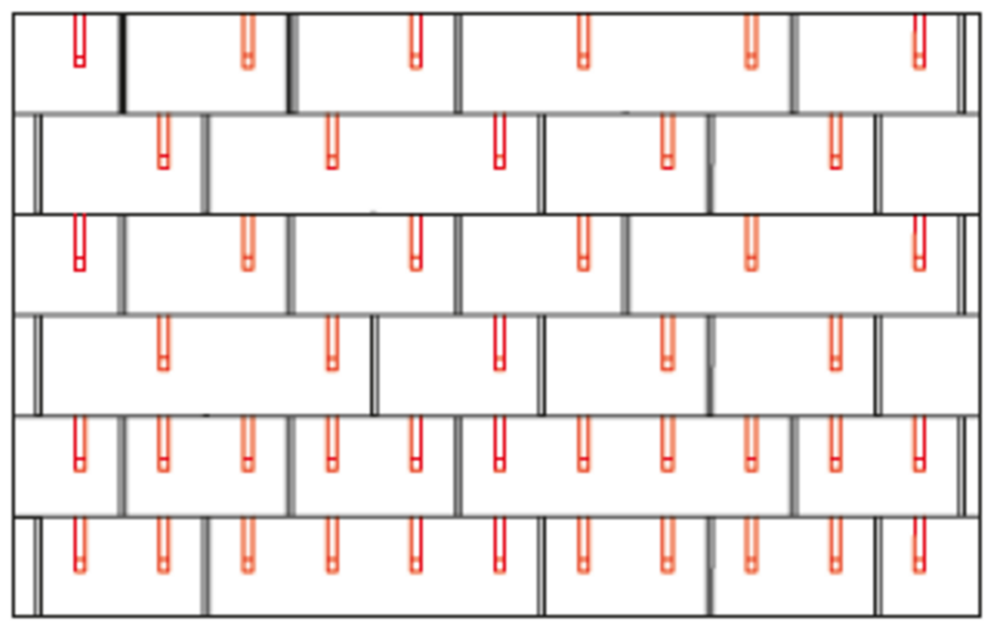

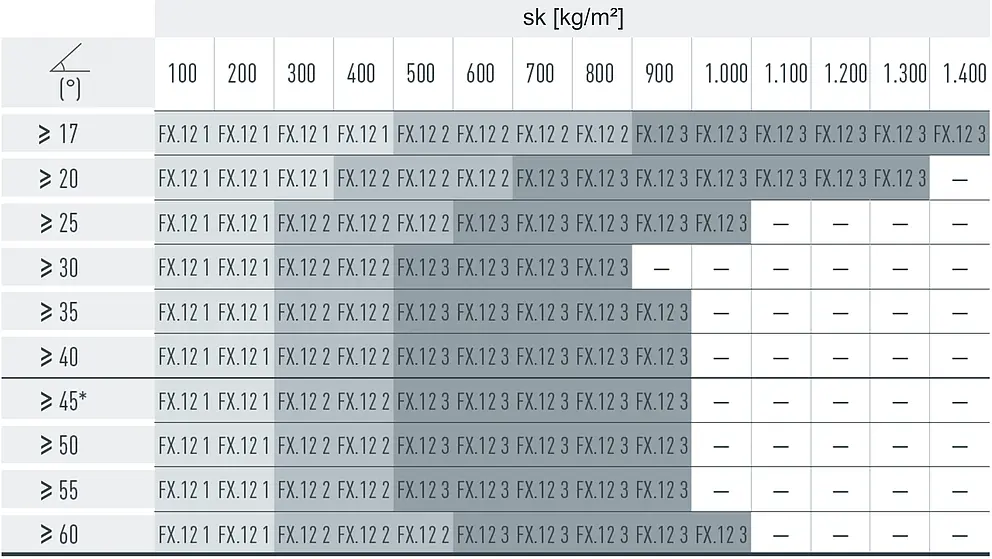

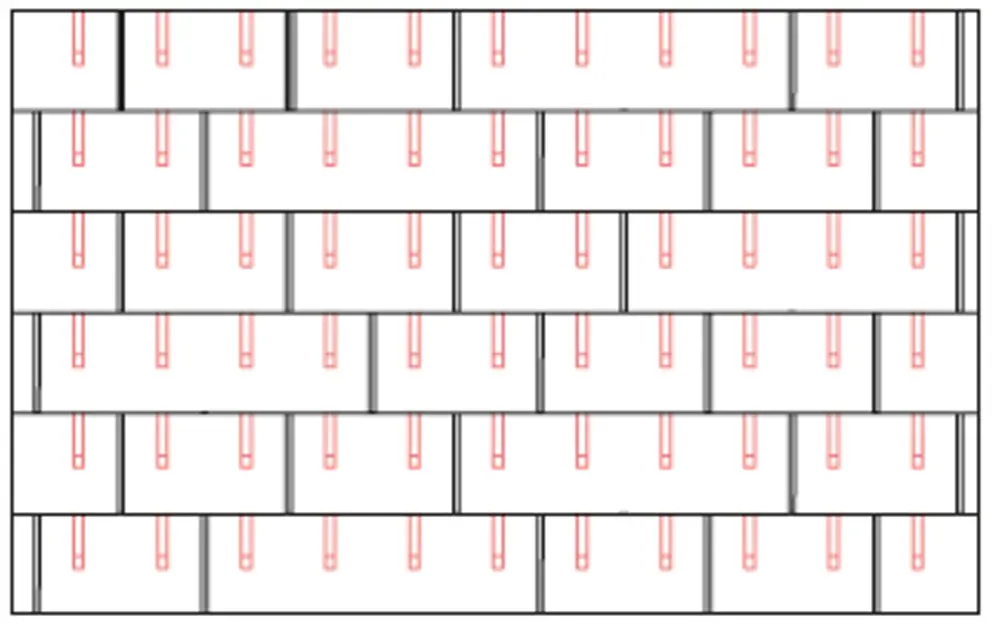

Az FX.12 tetőfedő panel esetében m²-enként 1,7, 3,4 vagy 6,8 db hófogót kell felszerelni (lásd a következő táblázatot, ill. az FX.12 1, FX.12 2 és FX.12 3 kivitelezési sémát). Az első két sort végig fel kell szerelni hófogókkal.

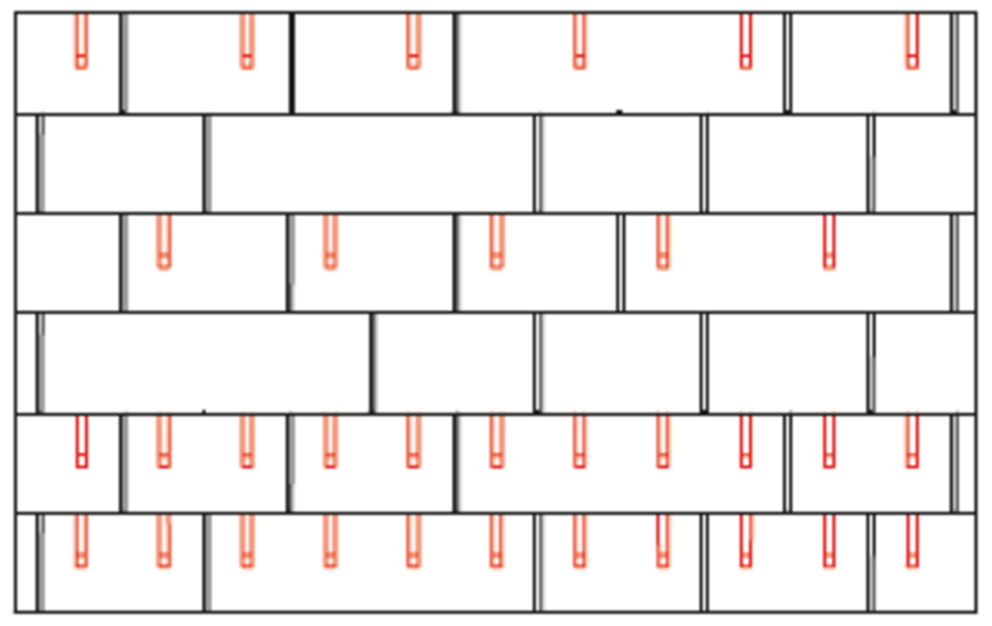

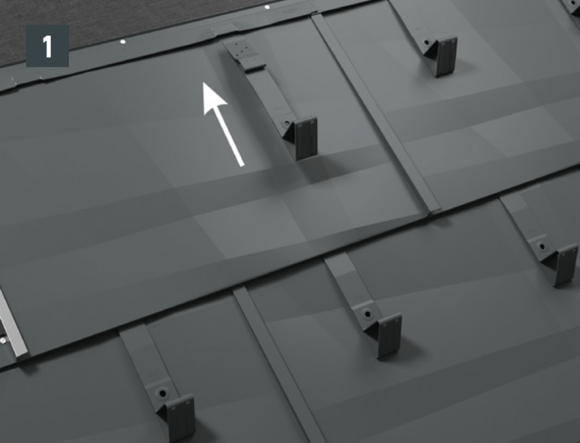

Az FX.12 tetőfedő paneleket alapvetően szabálytalanul szokták lefektetni a függőleges derékszögű korc legalább 220 mm-es eltolásával. Az FX.12 tetőfedő panel tetszőleges eltolása miatt szimmetrikus kivitelezési sémára nincs lehetőség. Ha az FX.12 tetőfedő panelek esetében betervezték a hófogó használatát, akkor az FX.12 tetőfedő panelek felszerelését célszerű szabályos eltolással végezni. Ez ugyan korlátozza az FX.12 tetőfedő panellel általában elérni kívánt szabálytalanság mértékét, azonban a hófogók tekintetében szabályos kivitelezési séma csak így érhető el (1. és 2. ábra).

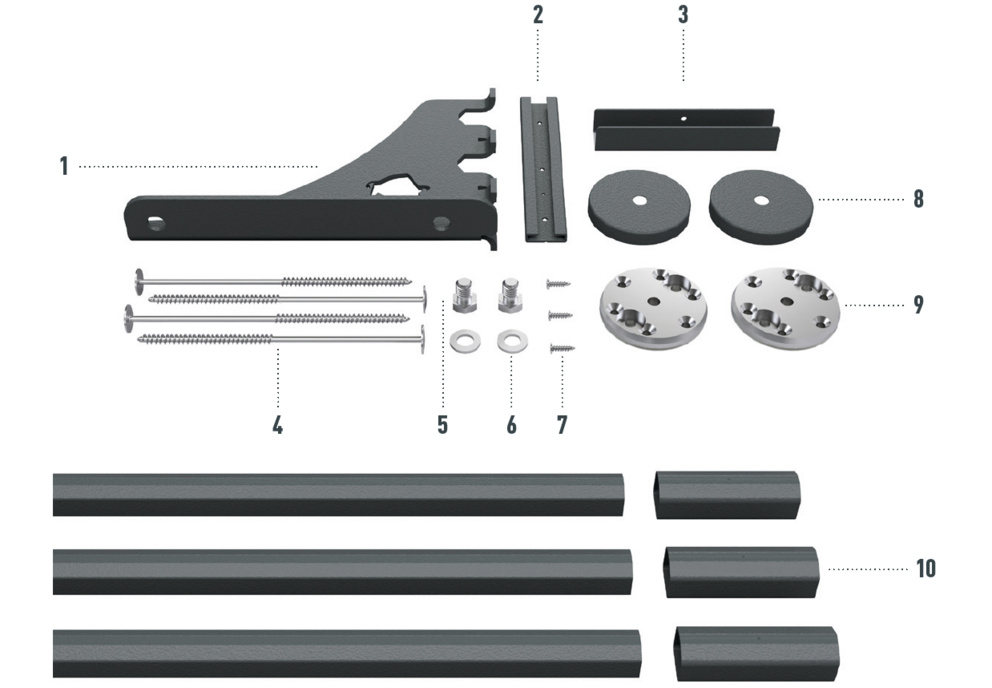

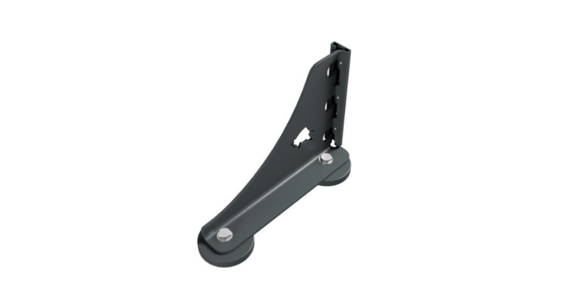

A hófogórúd-tartó elemeket két talpelemmel kell felszerelni a tetőhéjazatra. A betétprofilokat a hófogórúd-tartó elemre kell illeszteni és rögzítő csúszkák segítségével kell rögzíteni. A betétprofilokat ezután toldóelemek segítségével kötik össze – teljes magasság talpelemekkel: 219 mm.

A hófogó rudakból álló rendszer utólag is felszerelhető.

Az épülettől és a helyszín adottságaitól függően több sor hófogó rúd felszerelésére is szükség lehet. A megengedett maximális távolságokat a hóterhelés, a tetőhajlásszög és a szarufák távolsága alapján kell kiszámítani.

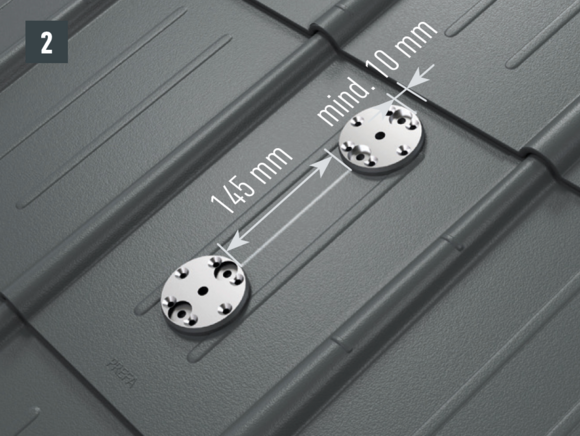

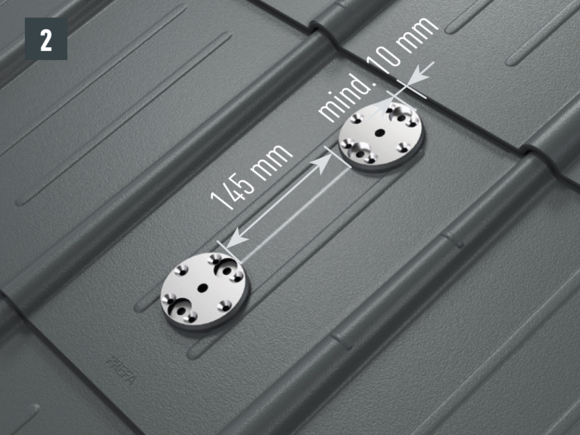

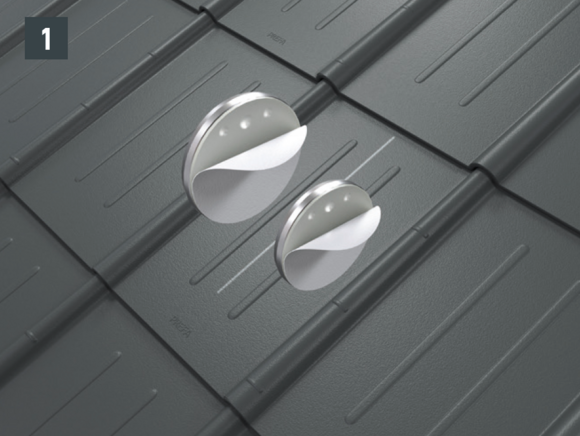

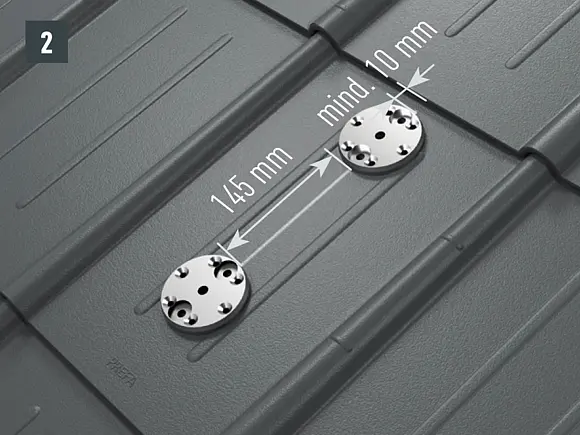

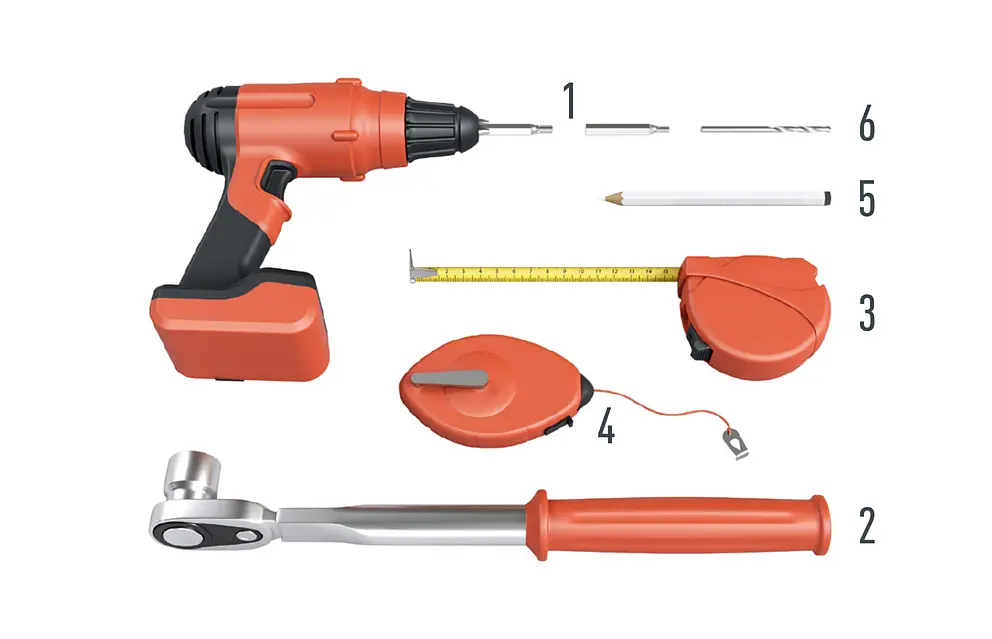

Jelölje be a szarufa közepét. A felső talpelem (külső él) legalább 10 mm távolságra legyen a felette lévő korctól. A két talpelem között (belül mérve) tartson 145 mm távolságot (1. ábra).

A szarufához való rögzítéshez a furatok (∅ 8,5 mm) a hófogórúd-tartó elem tengelyében legyenek (szarufa vonala) – a rögzítőcsavarok a szarufával legyenek egy tengelyben. A talpelemek hátoldalán lévő védőfóliát húzza le, helyezze el és ragassza fel a talpelemeket (2. ábra).

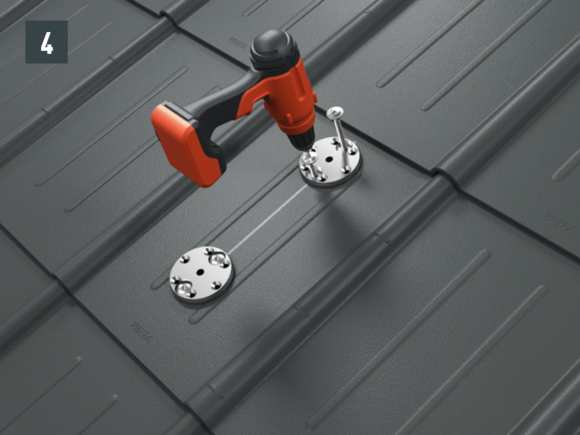

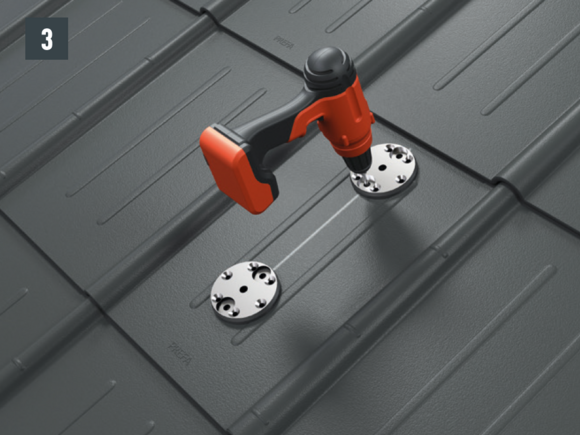

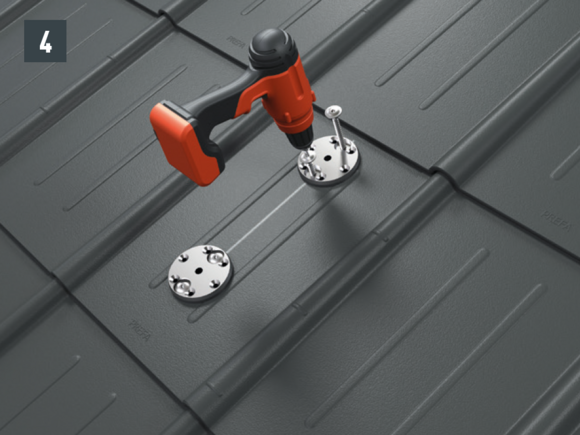

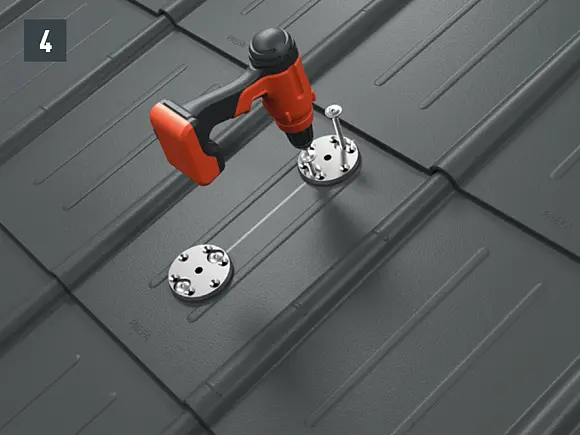

• Megfelelő fúrószárral (∅ 4,1 mm) fúrja elő a csavarhelyeket az alátétszerkezetben, furatmélység: kb. 50 mm (3. ábra).
• A talpelemeket (kéthéjú rétegrend esetén) 2 db 8 × 220 mm-es vagy (egyhéjú rétegrend esetén) 8 × 120 mm-es rögzítőcsavarral szorosan csavarozza rá a szarufára, amíg a felülettömítés hozzá nem nyomódik a tetőfedő elemhez vagy az alátétszerkezethez. Megfelelő kivitelezés esetén a felülettömítés enyhén kidudorodik (fúrógép bitfeje: Torx TX40) (4. ábra).
• A takarókupakokat rögzítse (tegye) a talpelemekre (5. ábra).

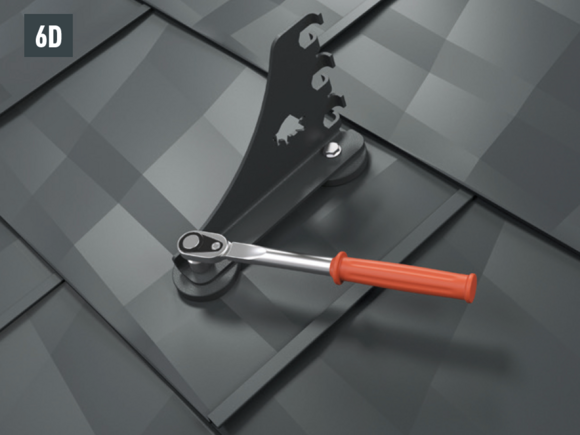

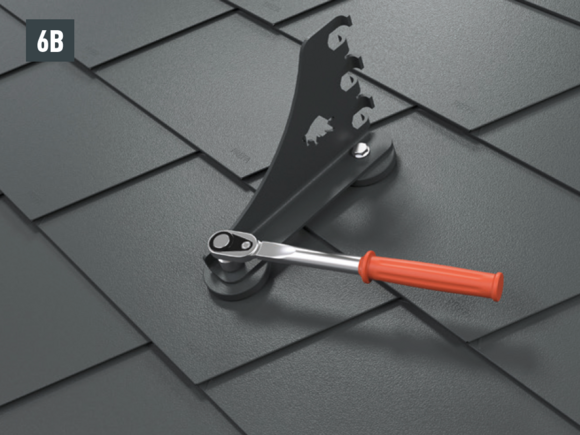

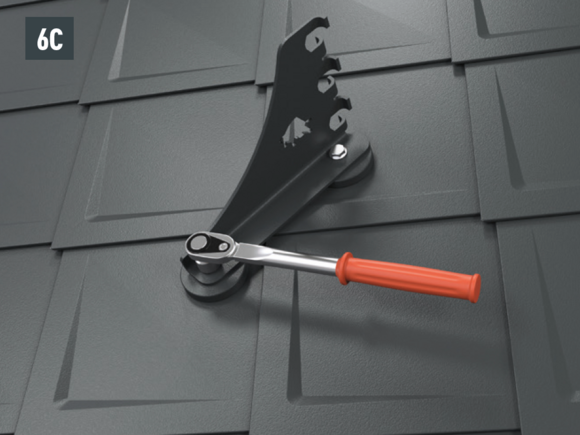

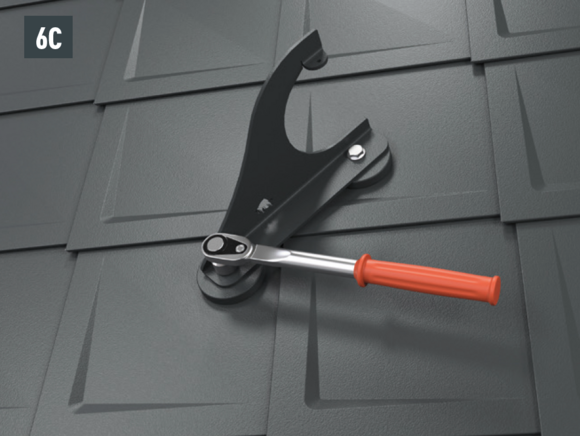

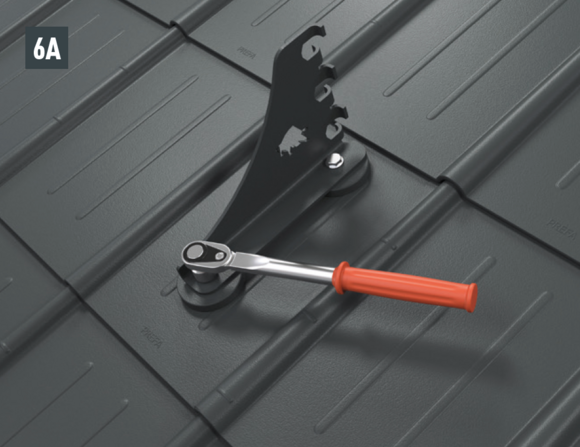

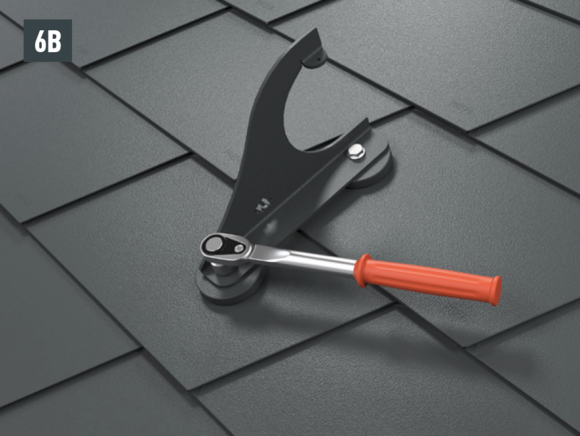

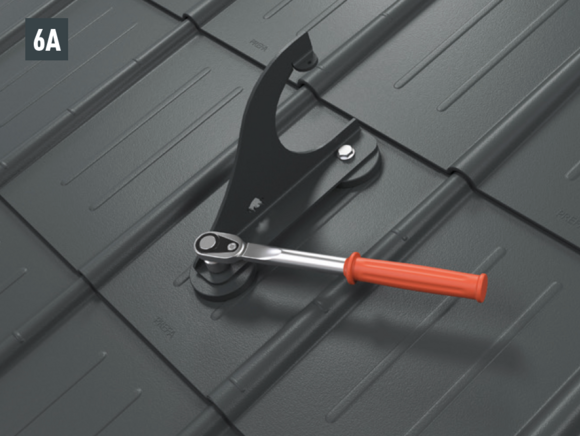

• A Classic elem (6A ábra), tetőfedő zsindely (6B ábra), tetőfedő rombusz (6C ábra), az R.16 és FX.12 elemek esetében (6D ábra) a hófogórúd-tartó elemeket a két hatlapú csavarral (M12) szerelje fel a talpelemekre (SW 19; nyomaték: 35 Nm).

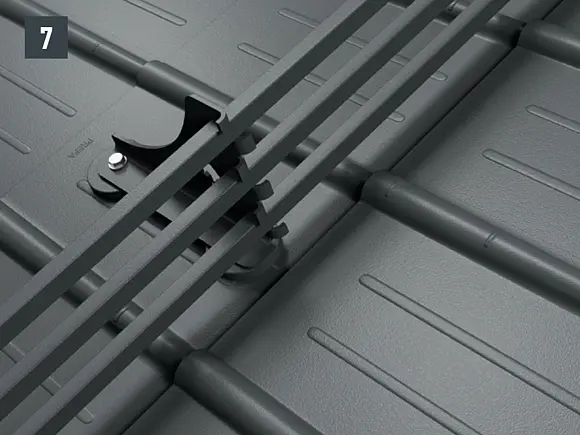

• A betétprofilokat a mélyedéseknek megfelelően tegye be a felszerelt tartókba. A hófogócső tartókon való túlnyúlása a tető peremfelületein nem haladhatja meg a 30 cm-t (7. ábra).
• A 3 betétprofil felszerelése után a záróprofilt felülről tolja rá a tartóra (alsó előre kialakított lyuk) (8. ábra).

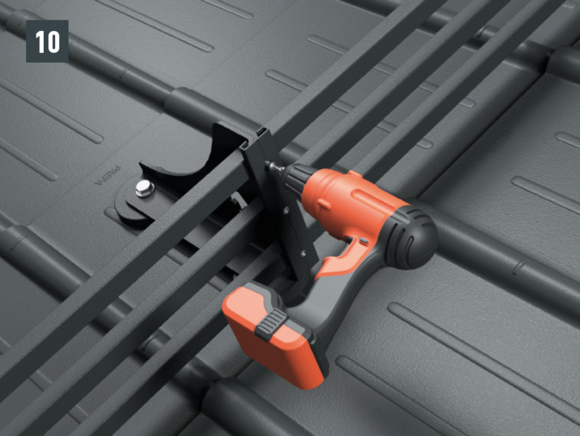

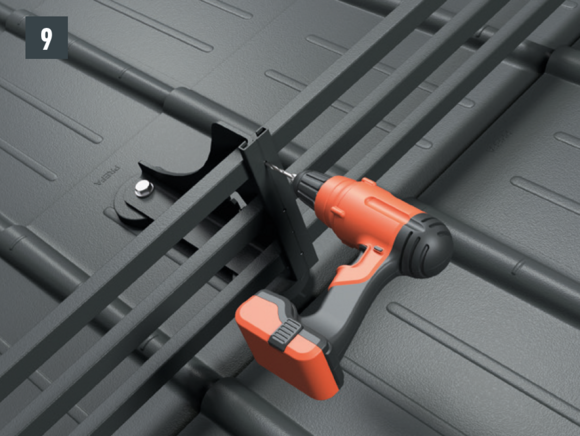

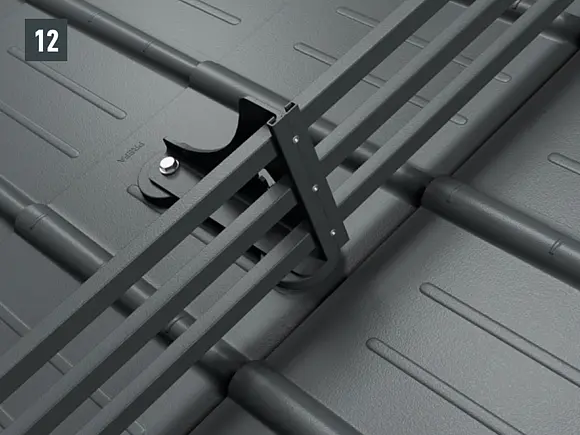

• A mellékelt 5,5 × 25 mm-es TX25 önfúró csavarokkal (betétprofilonként 1 db) minden betétprofilt egyszer rögzítsen a profilhossz közepén, hogy megakadályozza a rudak oldalirányú elmozdulását, ugyanakkor biztosítsa a profil balra és jobbra történő hőtágulását (9. és 10. ábra).

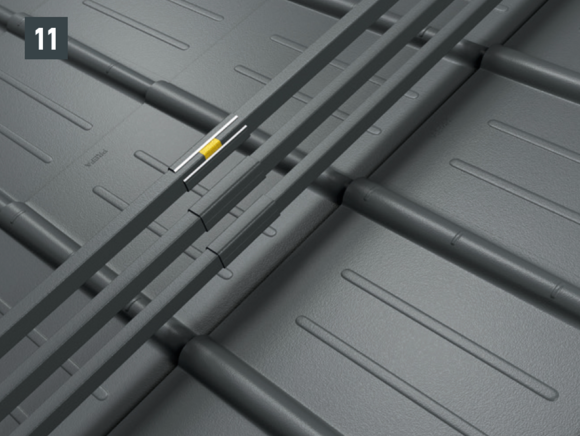

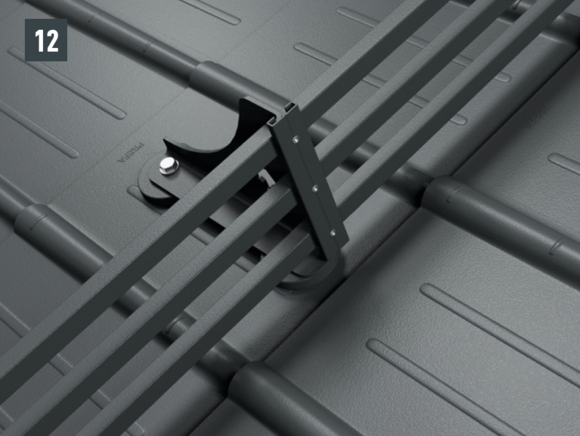

• A mellékelt csatlakozóhüvelyekkel kösse össze a betétprofilokat az illesztési területen. Az összekötőelemek habszivacs elemmel vannak ellátva, hogy képesek legyenek felvenni a lineáris hőtágulást (11. ábra).

• Nyomja a hófogó rudakból álló rendszer záróelemét a betétprofilokra (1. ábra).
• A záróelemet a mellékelt rögzítőcsavarral kell rögzíteni (2. ábra).

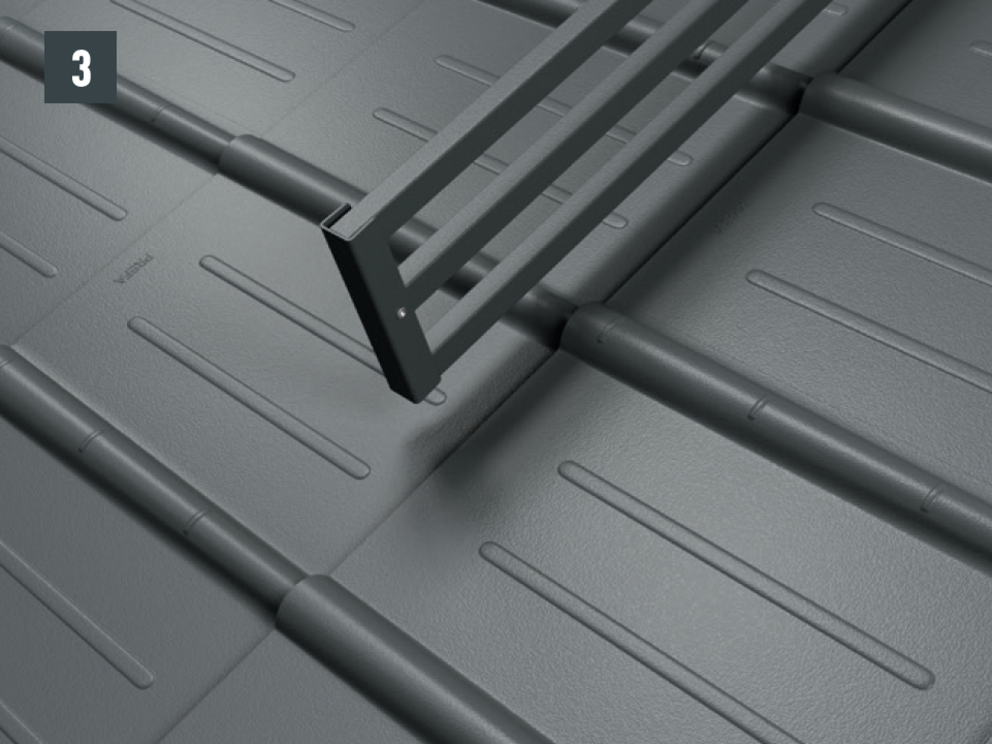

• Készre szerelt záróelem hófogó rudakból álló rendszerhez (3. ábra).

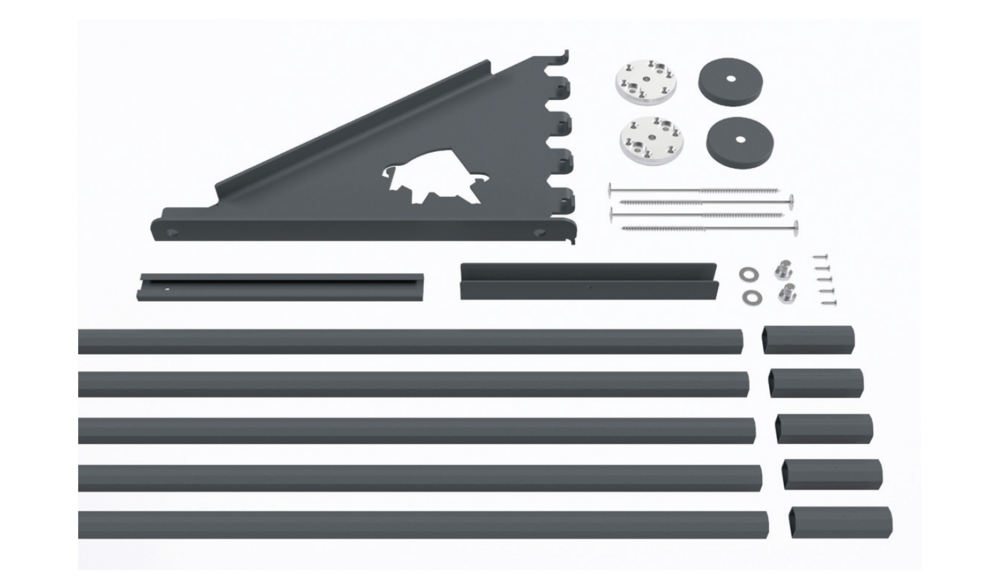

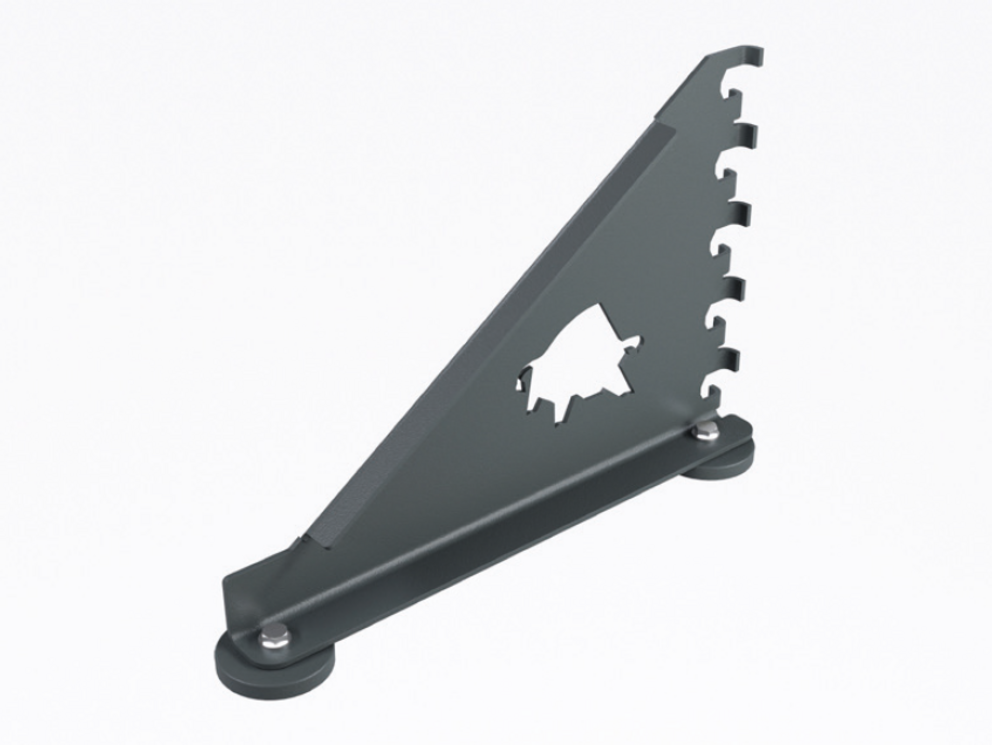

Az XL hófogórúd-tartó elemeket két talpelemmel kell rögzíteni a tetőhéjazatba. A betétprofilokat az XL hófogórúd-tartó elemre kell illeszteni és rögzítő csúszkák segítségével kell rögzíteni. A betétprofilokat ezután toldóelemek segítségével kötik össze egymással – teljes magasság: 360 mm.

Az XL hófogó rudakból álló rendszer utólag is felszerelhető.

Az épülettől és a helyszín adottságaitól függően több sor hófogó rúd felszerelésére is szükség lehet. A megengedett maximális távolságokat a hóterhelés, a tetőhajlásszög és a szarufák távolsága alapján kell kiszámítani.

• Jelölje be a szarufa közepét. A felső talpelem (külső él) legalább 10 mm távolságra legyen a felette lévő korctól. A két talpelem között (belül mérve) tartson 360 mm távolságot.

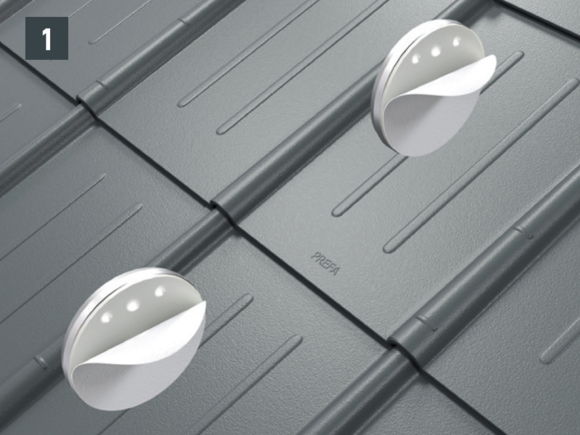

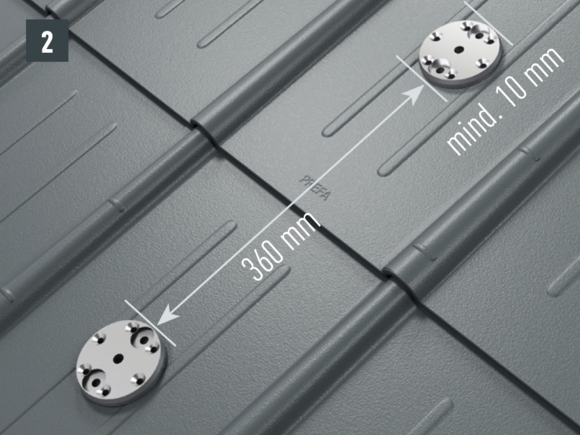

• A szarufához való rögzítéshez a Ø 8,5 mm-es furatok az XL hófogórúd-tartó elem tengelyében legyenek (szarufa vonala) – a rögzítőcsavarok a szarufával legyenek egy tengelyben. A talpelemek hátoldalán lévő védőfóliát húzza le, helyezze el és ragassza fel a talpelemeket (1. és 2. ábra).

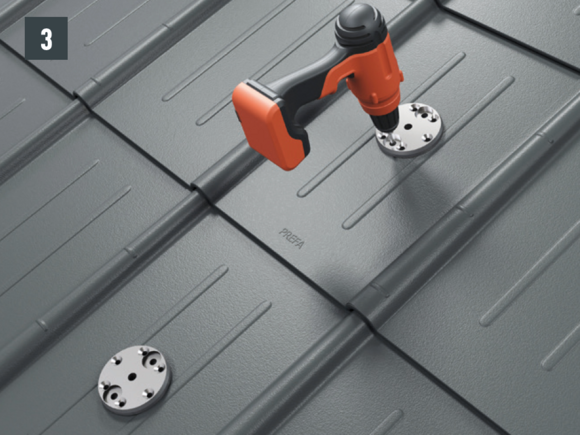

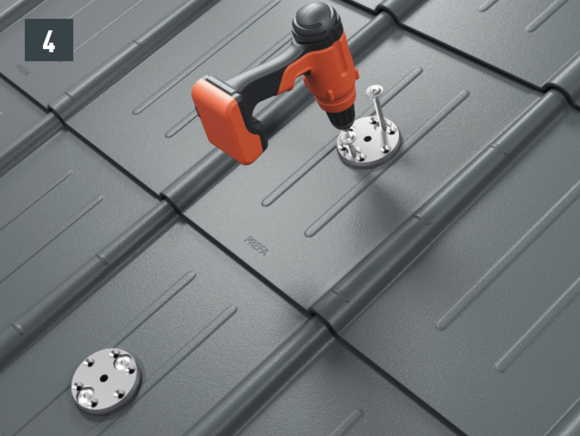

• Megfelelő fúrószárral (ø 4,1 mm) fúrja elő a csavarhelyeket az alátétszerkezetben, furatmélység: kb. 50 mm (3. ábra).
• A talpelemeket (kéthéjú rétegrend esetén) 2 db 8 × 220 mm-es vagy (egyhéjú rétegrend esetén) 8 × 120 mm-es rögzítőcsavarral szorosan csavarozza rá a szarufára, amíg a felülettömítés hozzá nem nyomódik a tetőfedő elemhez vagy az alátétszerkezethez. Megfelelő kivitelezés esetén a felülettömítés enyhén kidudorodik (fúrógép bitfeje: TX40) (4. ábra).

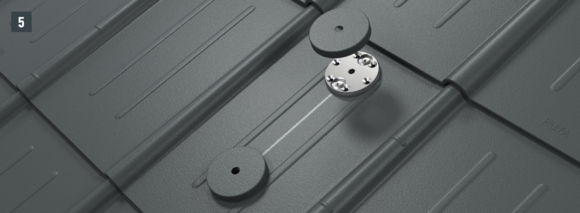

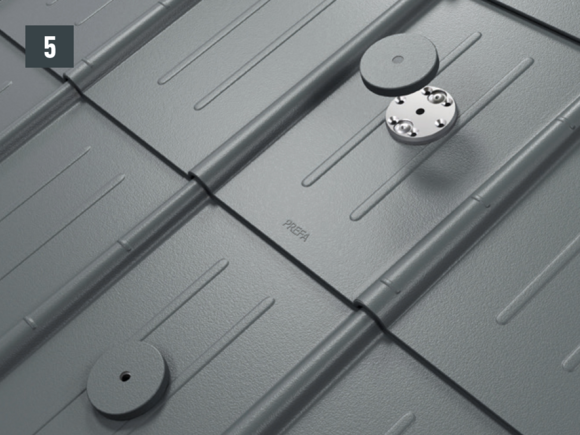

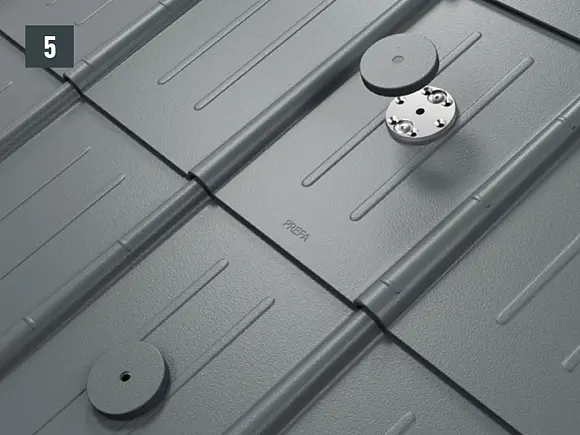

• A takarókupakokat rögzítse (tegye) a talpelemekre (5. ábra).

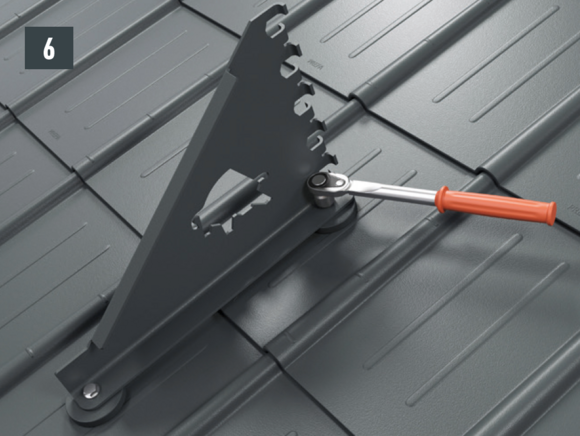

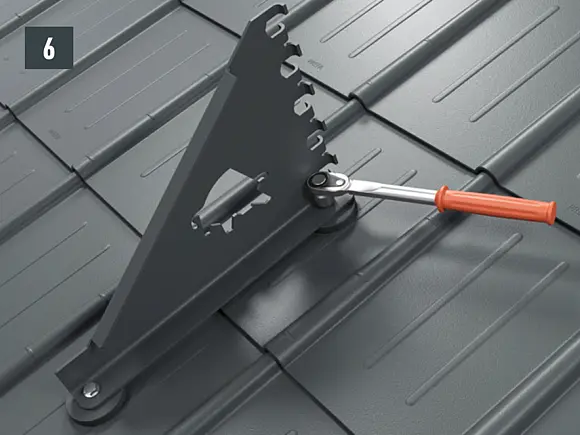

• Az XL hófogórúd-tartót a két hatlapú csavarral (M12) szerelje fel a talpelemekre (SW 19; nyomaték: 35 Nm) (6. ábra).

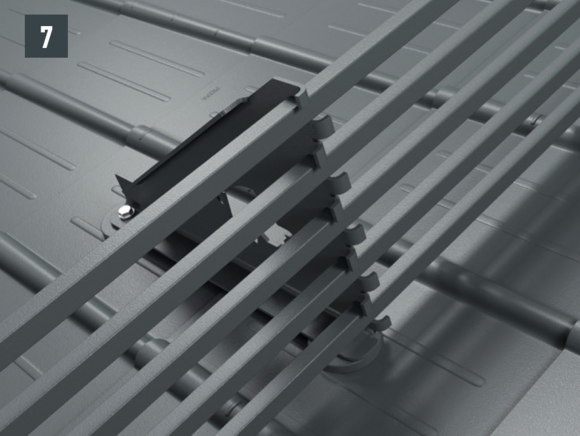

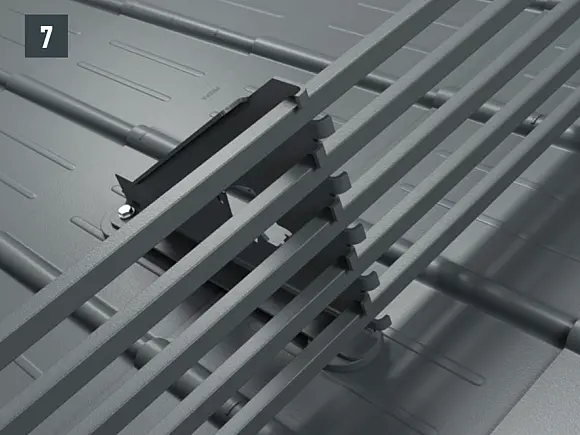

• A betétprofilokat a mélyedésnek megfelelően tegye be a felszerelt XL tartókba. A hófogócső tartókon való túlnyúlása a tető peremfelületein nem haladhatja meg a 30 cm-t (7. ábra).

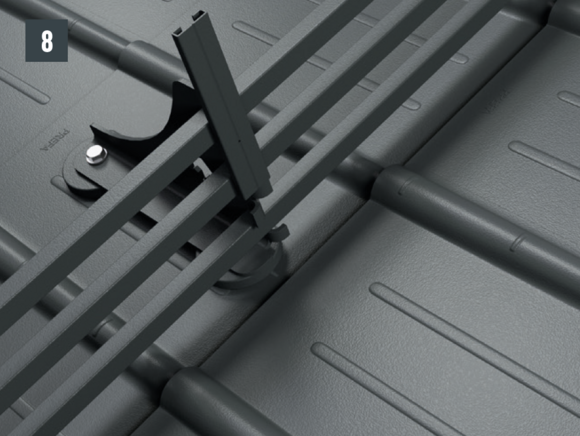

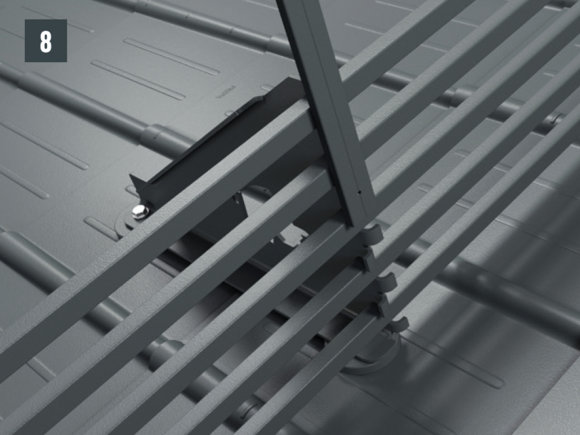

• A 5 betétprofil felszerelése után a záróprofilt felülről tolja rá a tartóra (alsó előre kialakított lyuk) (8. ábra).

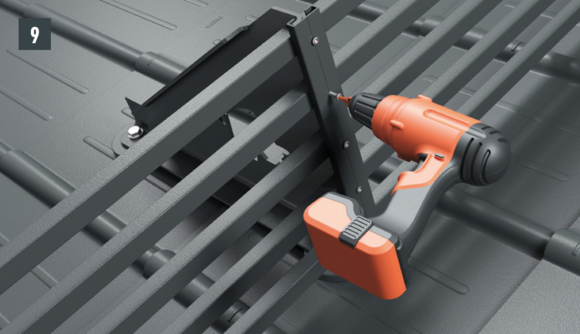

• A mellékelt 5,5 × 25 mm-es TX25 önfúró csavarokkal (betétprofilonként 1 db) minden betétprofilt egyszer rögzítsen a profilhossz közepén, hogy megakadályozza a rudak oldalirányú elmozdulását, ugyanakkor biztosítsa a profil balra és jobbra történő hőtágulását (9. ábra).

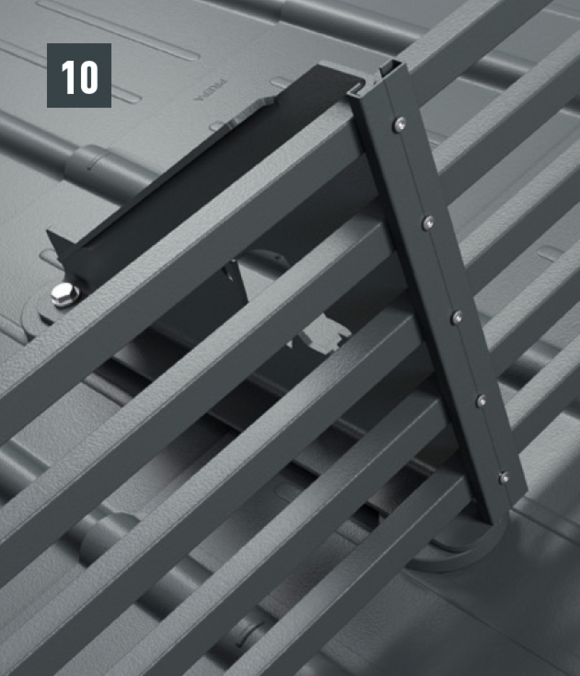

• A mellékelt összekötő karmantyúkkal kösse össze a betétprofilokat az illesztési területen. Az összekötő karmantyúk habszivacs elemmel vannak ellátva, hogy képesek legyenek felvenni a lineáris hőtágulást (10. ábra).

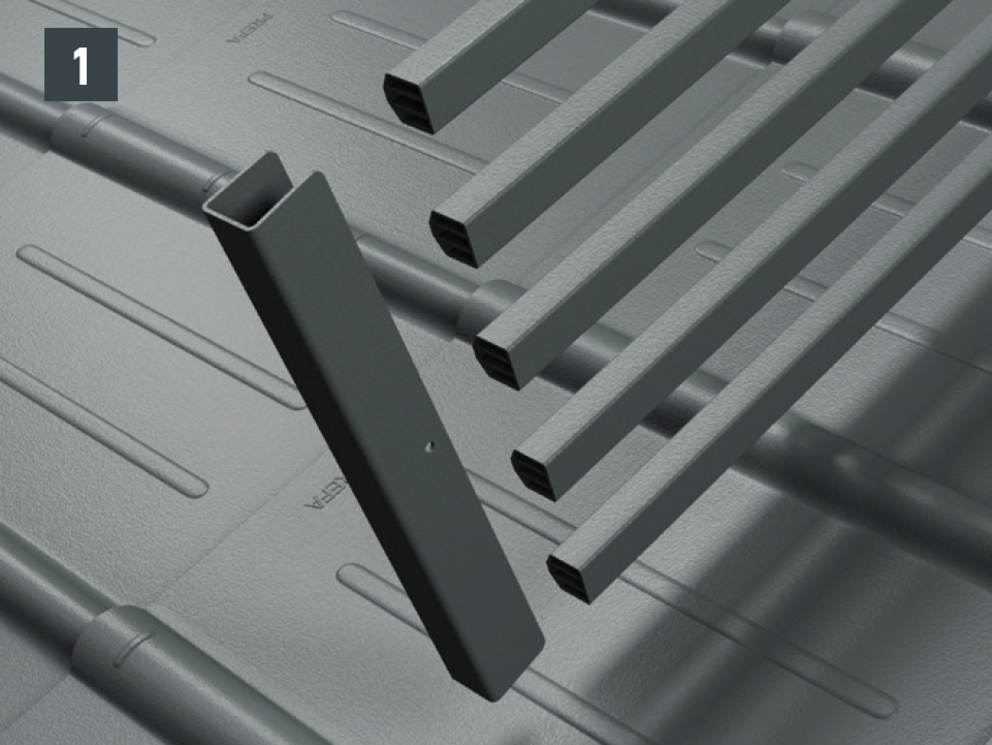

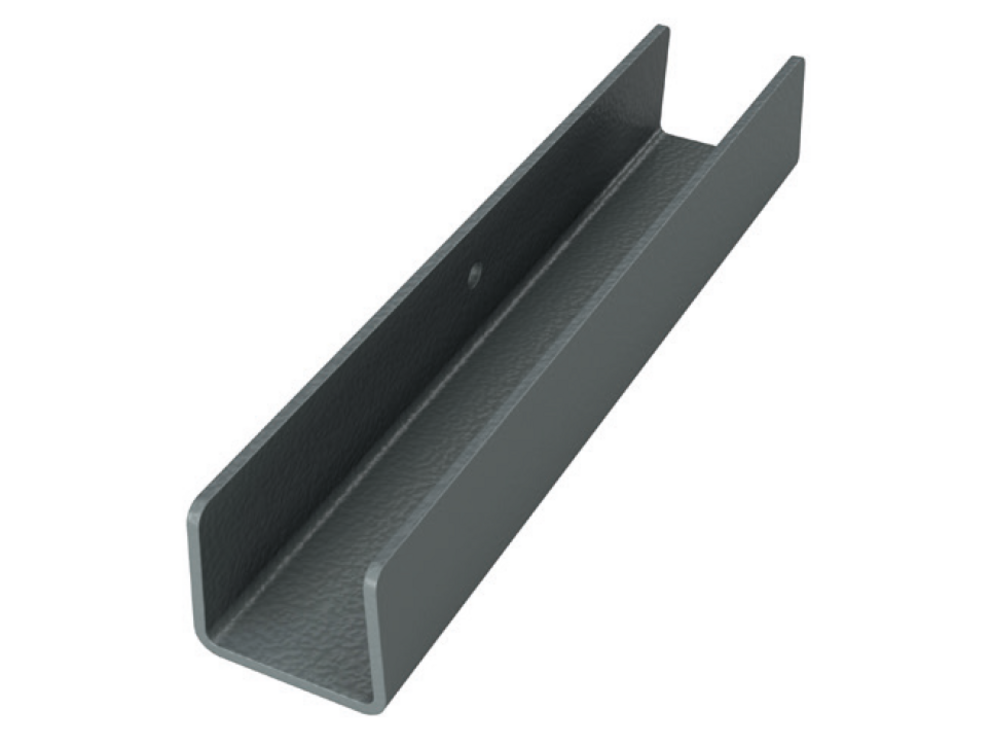

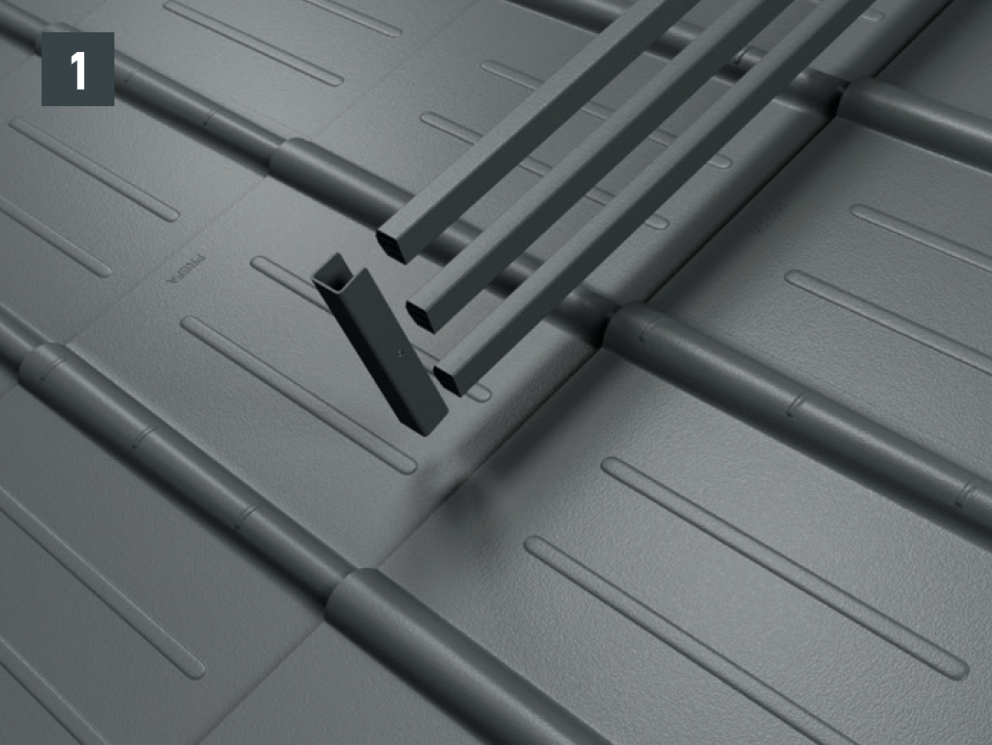

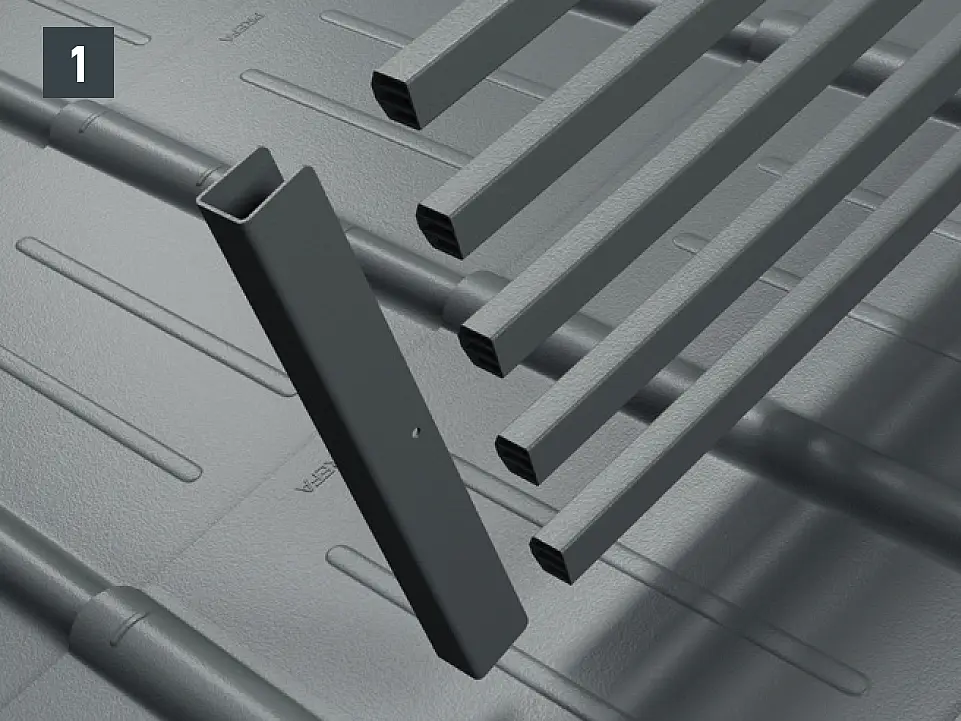

• Hófogórácsrendszer XL – lezárás XL rányomása a betétprofilokra (1. ábra).

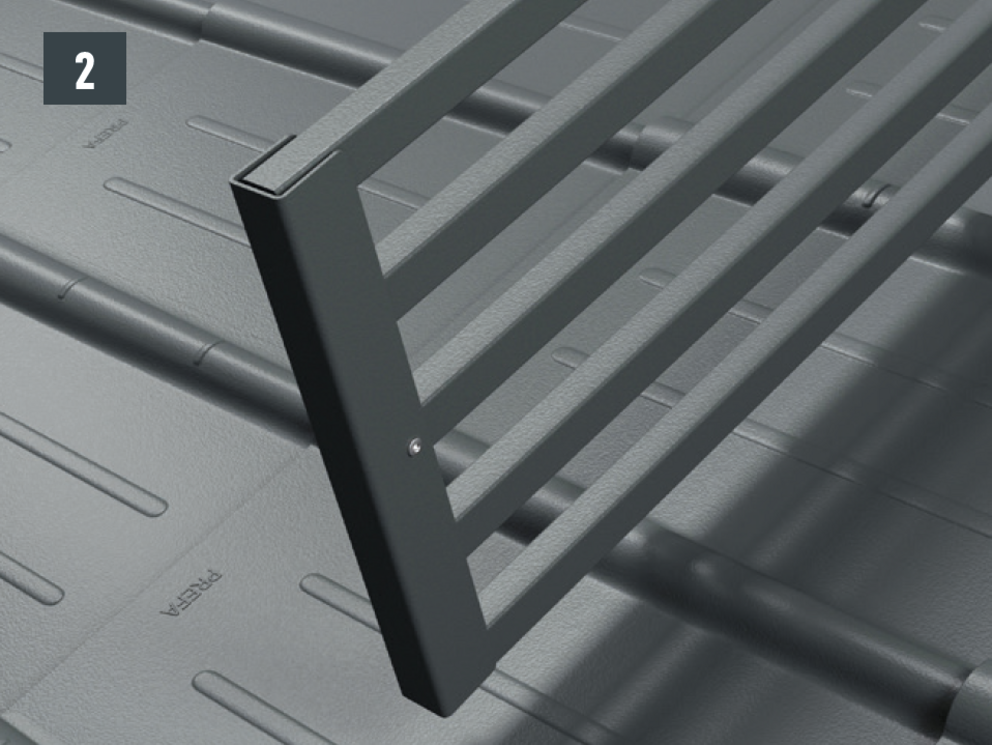

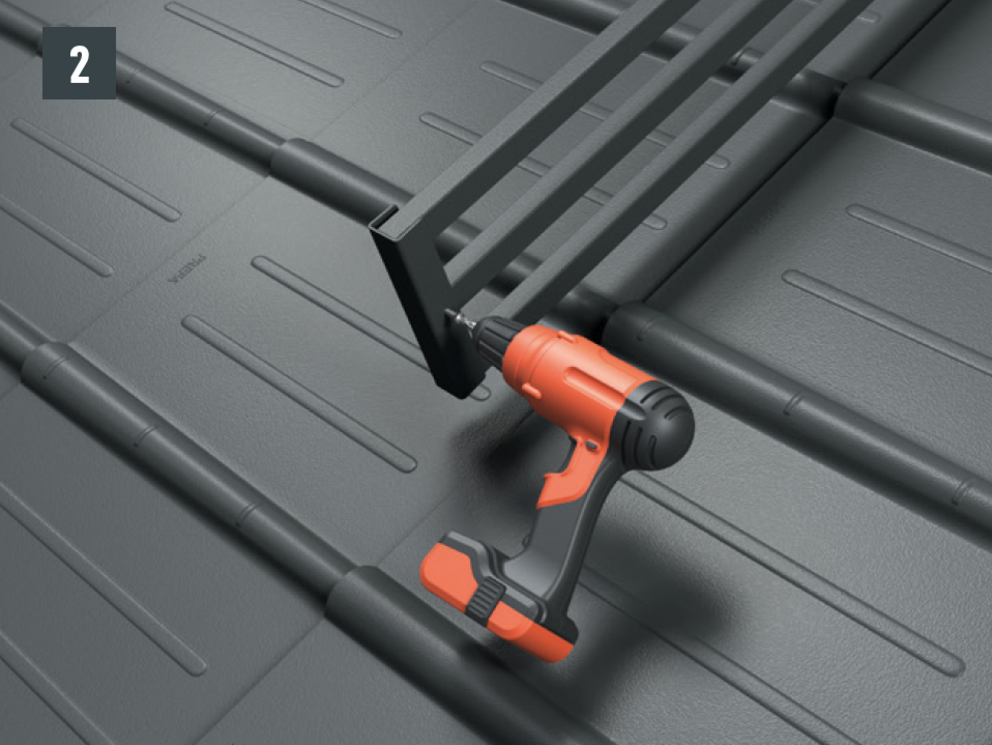

• A lezárás XL a mellékelt rögzítőcsavarral rögzítendő (2. ábra).

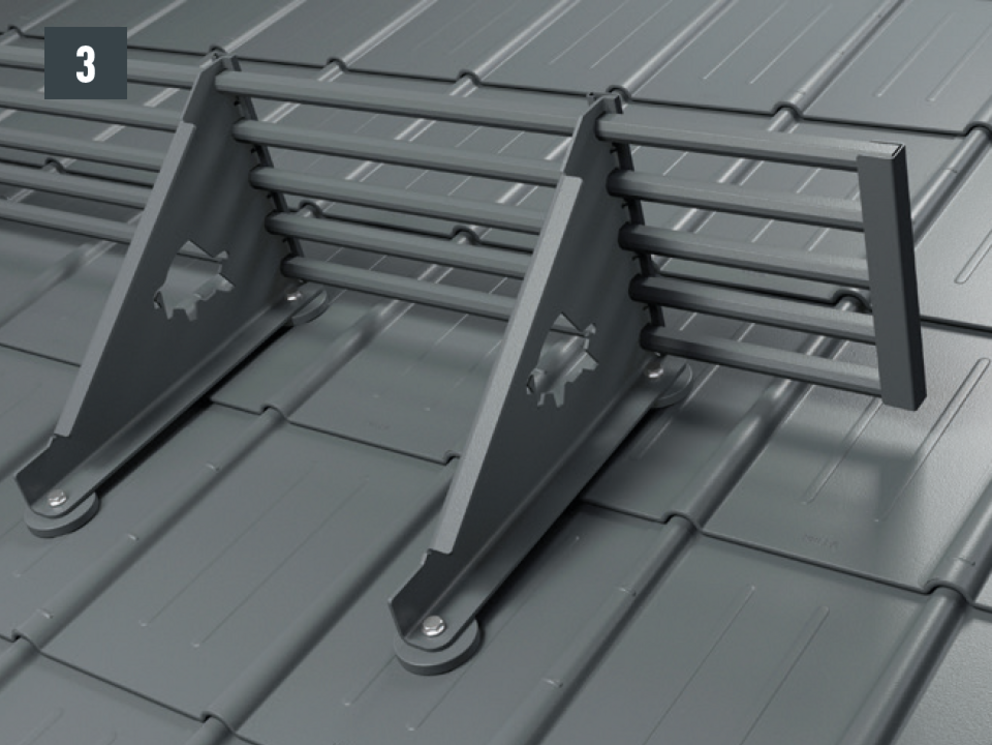

• Készre szerelt lezárás XL (3. ábra).

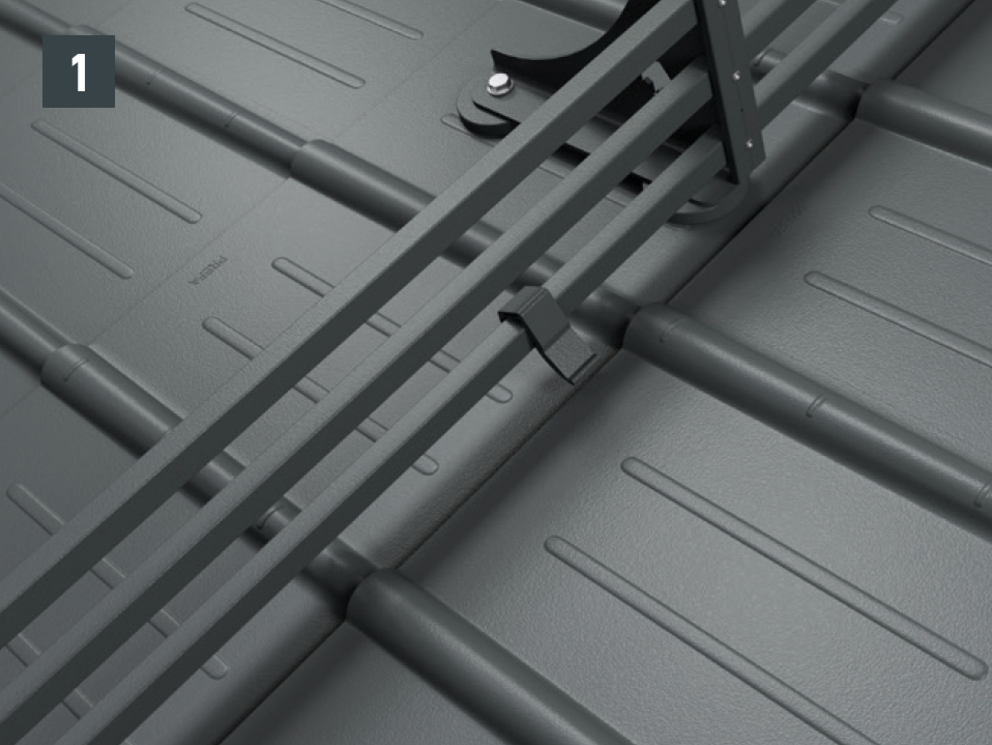

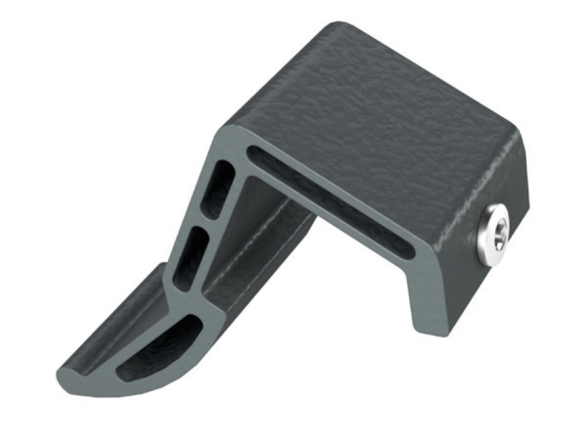

• Rögzítse a jégkarmot a betétprofilra (méterenként kb. 4 darab) (1. ábra).

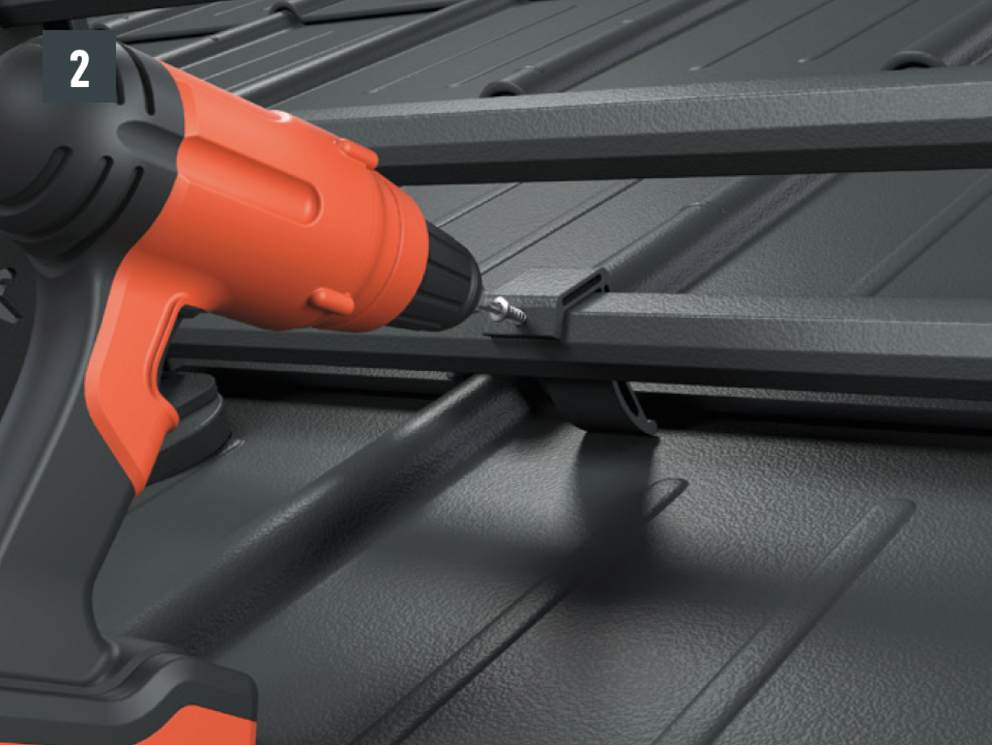

• A jégkarmot a mellékelt rögzítőcsavarral kell rögzíteni (2. ábra).

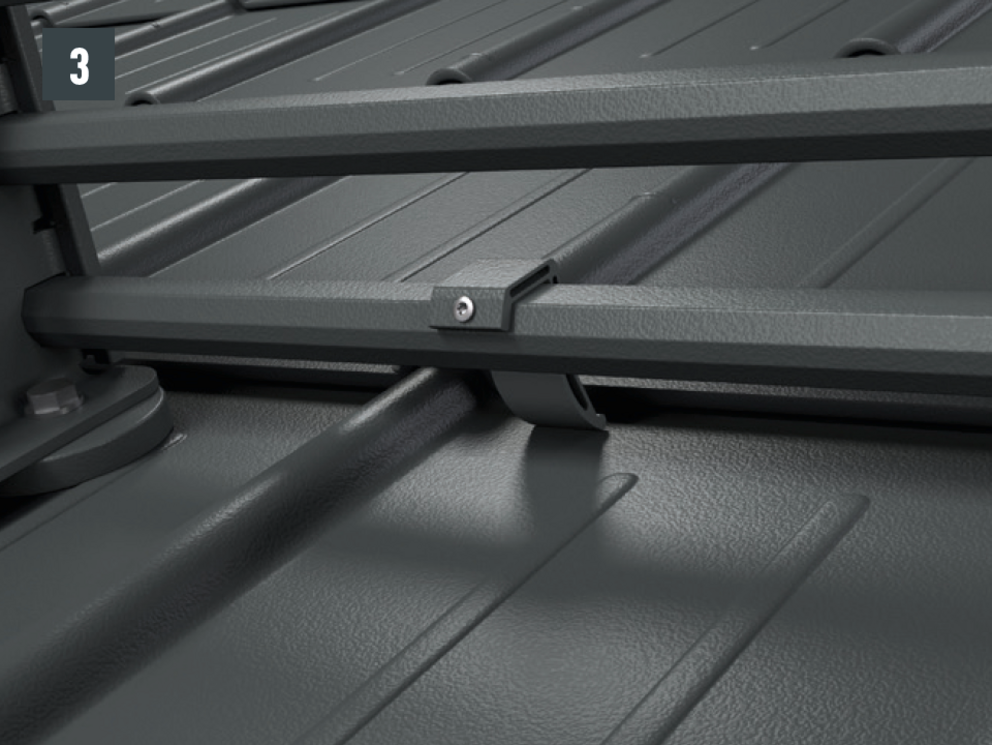

• Készre szerelt jégkarom (3. ábra).

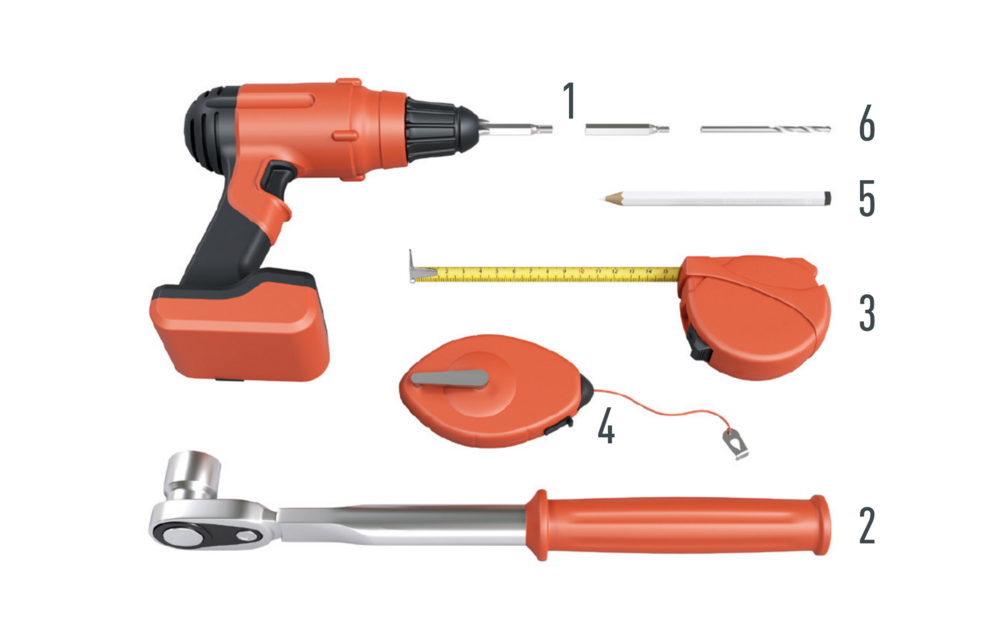

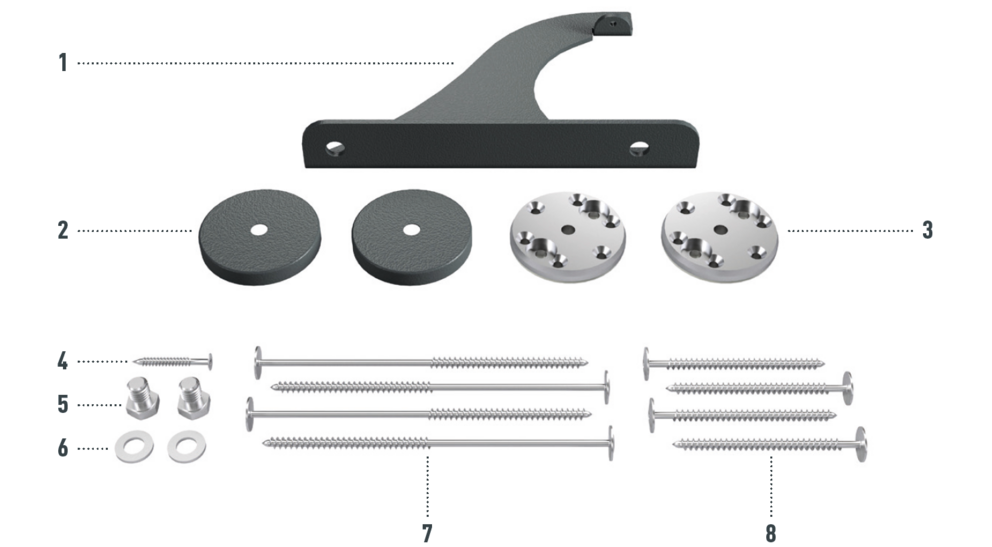

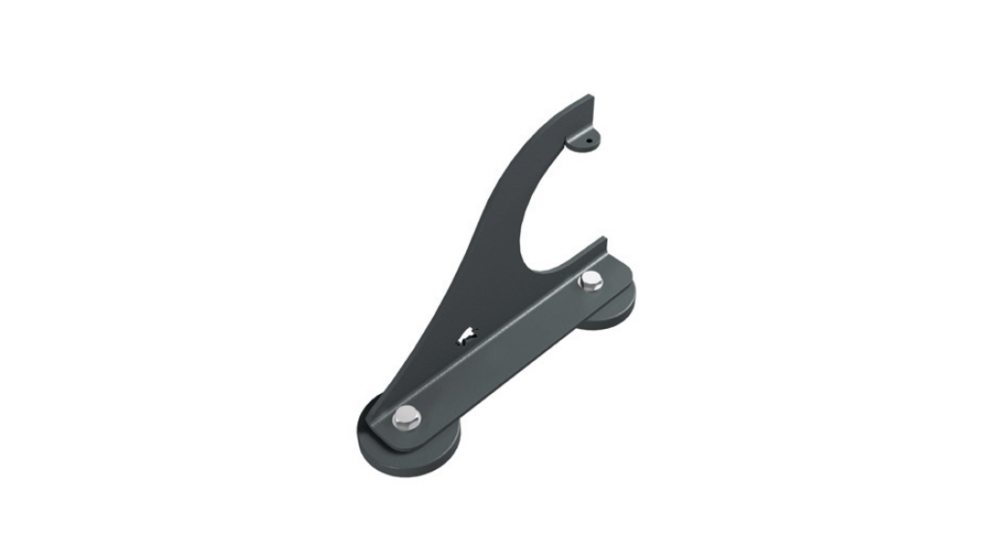

A tartót két talpelemmel kell felszerelni a tetőhéjazatra. A kb. Ø 140 mm-es rönkfákat a hófogórönk-tartókba lehet behelyezni és a mellékelt csavarokkal lehet rögzíteni. A tartók teljes magassága a talpelemekkel együtt: 219 mm. A hófogórönk-tartók utólag is felszerelhetők. Minden standard színben kapható a PREFA tetőfedő rendszerekhez (kiselemes fedés).

Az épülettől és a helyszín adottságaitól függően több sor hófogórönk-tartó felszerelésére is szükség lehet. A megengedett maximális távolságokat a hóterhelés, a tetőhajlásszög és a szarufák távolsága alapján kell kiszámítani.

• Jelölje be a szarufa közepét. A felső talpelem (külső él) legalább 10 mm távolságra legyen a felette lévő korctól. A két talpelem között (belül mérve) tartson 145 mm távolságot (1. ábra).
• A szarufához való rögzítéshez a furatok (Ø 8,5 mm) a talpelemekben a hófogórönk-tartó tengelyében legyenek (= szarufa vonala) – a rögzítőcsavarok a szarufával legyenek egy tengelyben. A talpelemek hátoldalán lévő védőfóliát húzza le, helyezze el és ragassza fel a talpelemeket (2. ábra).

• Megfelelő, Ø 4,1 mm-es fúrószárral fúrja elő a csavarhelyeket az alátétszerkezetben, fúrási mélység kb. 50 mm (3. ábra).
• A talpelemeket (kéthéjú rétegrend esetén) 2 db 8 × 220 mm-es, ill. (egyhéjú rétegrend esetén) 8 × 120 mm-es rögzítőcsavarral szorosan csavarozza rá a szarufára, amíg a felülettömítés hozzá nem nyomódik a tetőfedő elemhez vagy az alátétszerkezethez. Megfelelő kivitelezés esetén a felülettömítés enyhén kidudorodik (fúrógép bitfeje: Torx TX40) (4. ábra).
• A takarókupakokat rögzítse (tegye) a talpelemekre (5. ábra).

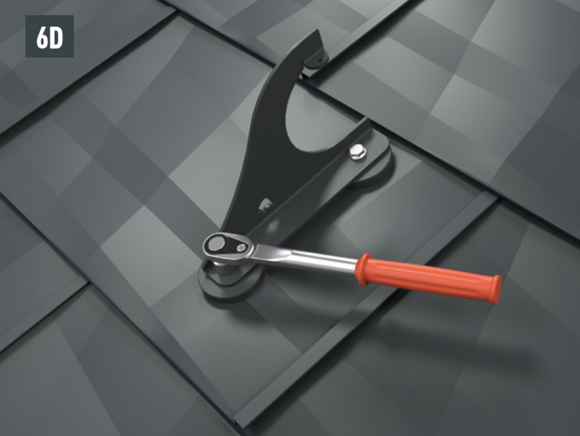

A Classic elem (6A ábra), tetőfedő zsindely (6B ábra), tetőfedő rombusz (6C ábra), R.16 és FX.12 elemek esetében (6D ábra) a hófogórönk-tartót a két hatlapú csavarral (M12) szerelje fel a talpelemekre (SW 19; nyomaték: 35 Nm).

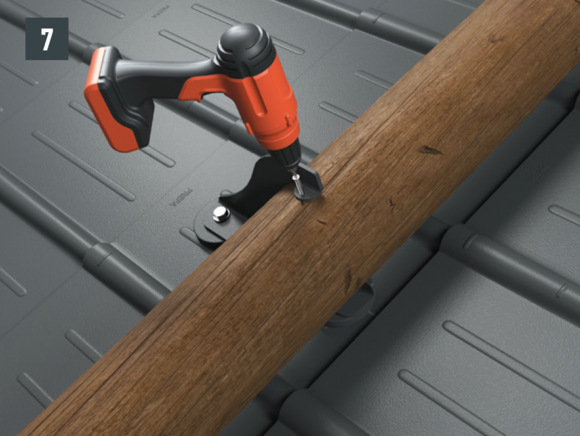

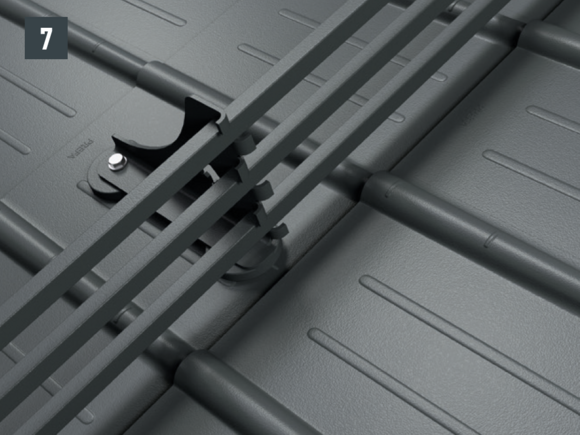

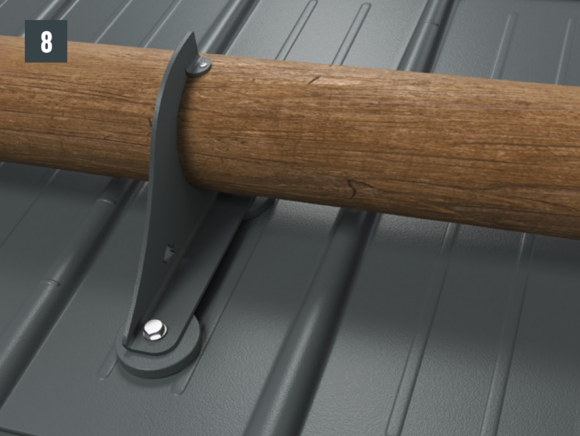

• A hófogórönk-tartó átmérőjének megfelelő rönkfákat (Ø kb. 140 mm) helyezze be és rögzítse csavarral (5 × 60 mm). A hófogócső tartókon való túlnyúlása a tető peremfelületein nem haladhatja meg a 30 cm-t (7. és 8. ábra).
