tetőlépcső
Járórács-tartó elem egy talpelemmel

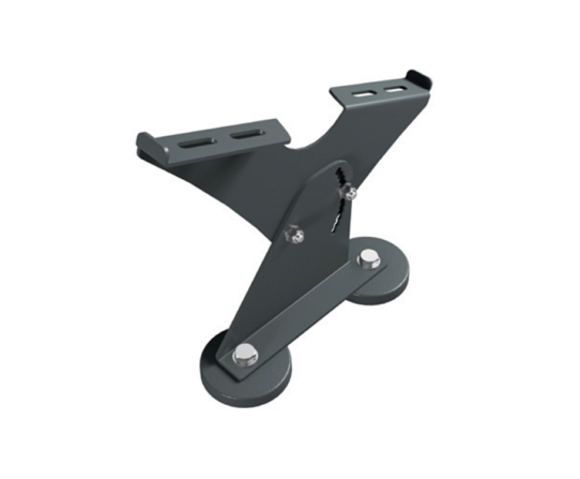

Járórács-tartó elem két talpelemmel
Biztonsági tetőhorog
Biztonsági tetőhorog talpelemeken

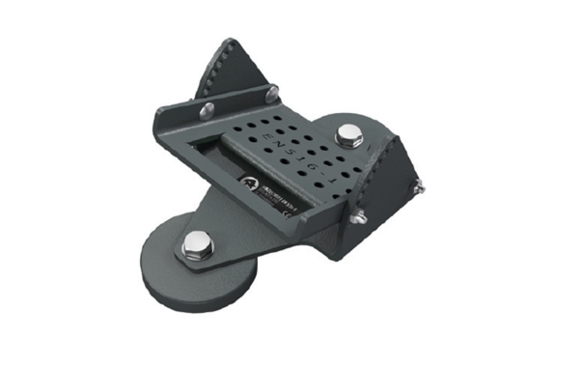

A tetőlépcső egy alumíniumból készült, a tetőre történő rálépést biztosító építési termék, amely stabilan csatlakozik a ferde tetők tartószerkezetéhez, és a tetőfelületek feletti szerkezeti elemek ellenőrzése, karbantartása és szervizelése során használható. A tetőlépcső megfelel az EN 516 (K1 osztály) szabványnak, és az egyéni védőfelszerelés rögzítési pontjaként nem használható. 12–60° közötti tetőhajlásszögek esetén használható.

tetőlépcső
Alapfelület	Alapfeltétel egy, a PREFA alkalmazástechnikai irányelv megfelelően kivitelezett PREFA tetőfedő rendszer és egy teherhordó, teljes felületű alátétszerkezet (legalább 24 mm vastag teljes deszkázat). A szarufatávolság legfeljebb 1000 mm lehet.
Anyagok	Tetőlépcső: Alumínium AlMg1 H24, s = 5mm Felülettömítés: Szilikonalátétek Talpelemek: EN AW 2007 AlcuPbMgMn Takarókupakok: PREFALZ színes alumíniumszalag Rögzítőcsavarok/-anyák: Nemesacél, A2 minőség

Biztonsági tudnivalók

Használat előtt szemrevételezéssel a teljes tetőbiztonsági rendszert ellenőrizni kell nyilvánvaló hibák szempontjából (pl. laza csavarkötések, deformációk, kopás, hibás tetőfedés). Ha a tetőbiztonsági rendszer biztonságosságával kapcsolatban bármilyen kétség felmerül, azt hozzáértő személynek meg kell vizsgálnia (írásos dokumentáció).
A rendszert csak olyan személyek szerelhetik fel, ill. használhatják, akik ismerik ezt a használati utasítást és a helyszínen alkalmazandó biztonsági szabályokat, és akik fizikailag, ill. szellemileg megfelelő állapotban vannak.
Ha szerelés közben bármilyen bizonytalanság merül fel, forduljon a gyártóhoz.
A tetőlépcsőt a tetőn való közlekedéshez fejlesztették ki, más célra nem használható. Soha ne akasszon terhet a tetőlépcsőre, és ne használja az egyéni védőfelszerelés rögzítési pontjaként.
A magasban végzett munka során bizonyos egészségügyi korlátozások (pl. szív- és keringési problémák, gyógyszeres kezelés, alkohol) befolyásolhatják a felhasználó biztonságát.
A szokásos szintet meghaladó szélerő esetén a biztonsági rendszereket nem szabad használni.
A tetőlépcsőn tilos módosításokat végezni.

Megjegyzés

Minden PREFA tetőfedő rendszer esetében szükség lehet egy alátétlemez felszerelésére (pl. ha a szerelési területen korc vagy hullámcsúcs található
). A tetőlépcsőt ne tegye és ne rögzítse a PREFA tetőfedő elem korcára vagy hullámcsúcsára.
FIGYELEM: Ügyeljen a PREFA tetőfedő rendszerek szerelési területeire.

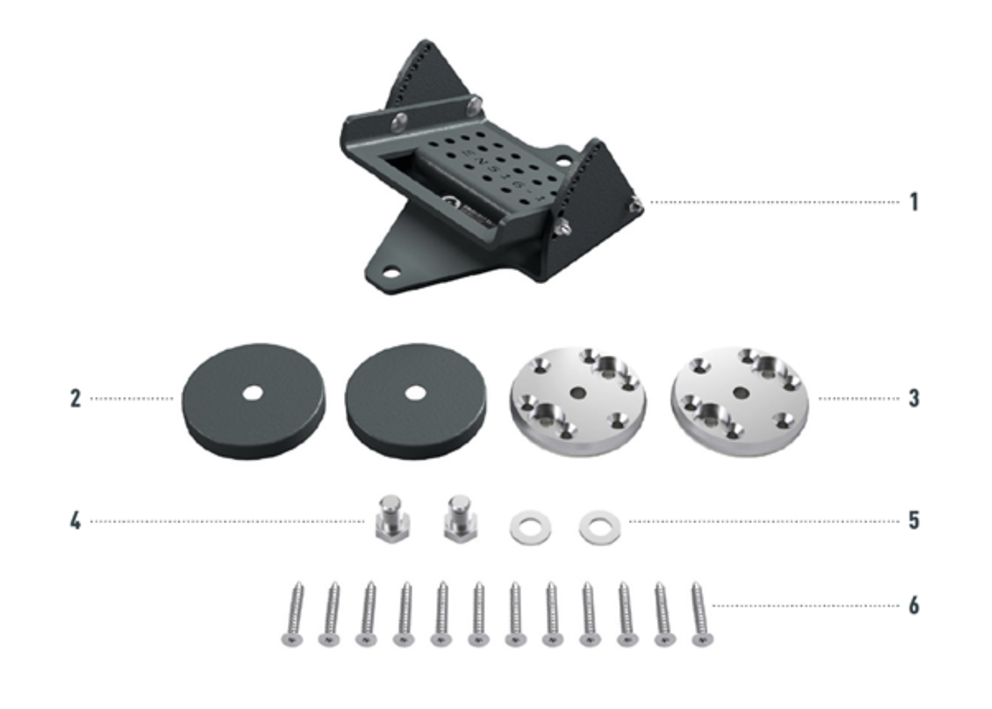

1 Előszerelt tetőlépcső
2 2 takaróelem a talpelemekhez
3 2 talpelem felülettömítéssel

4 2 hatlapú csavar (M12 × 16 mm)
5 2 csavaralátét (13,0)
6 12 süllyesztett fejű csavar (6,0 × 40/24)

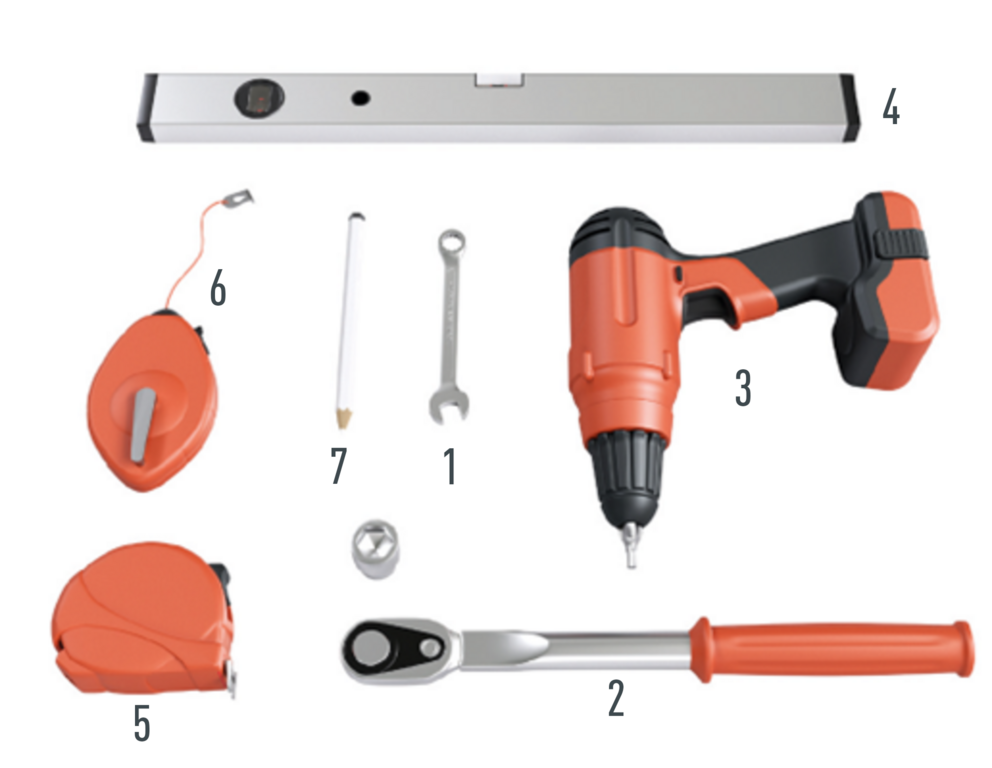

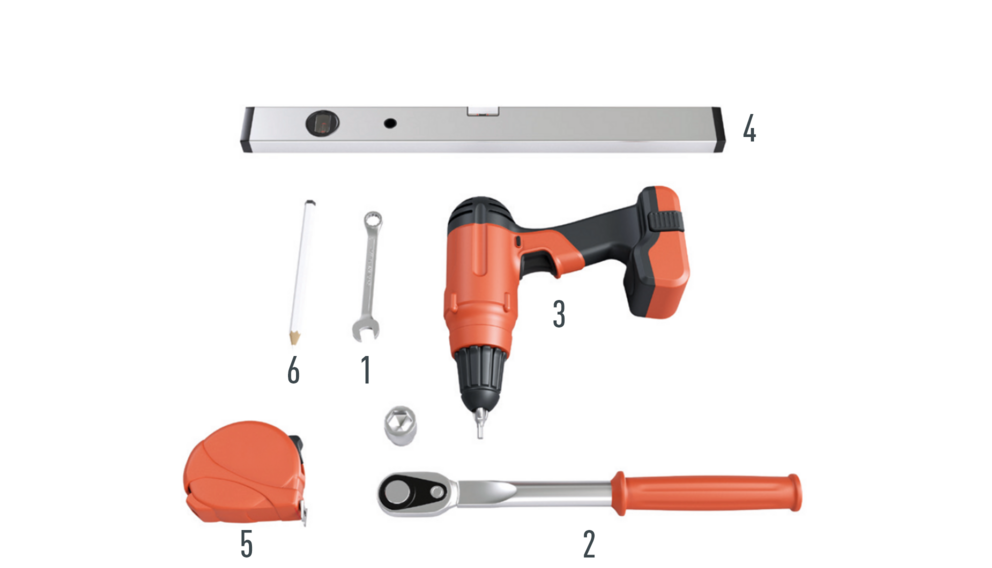

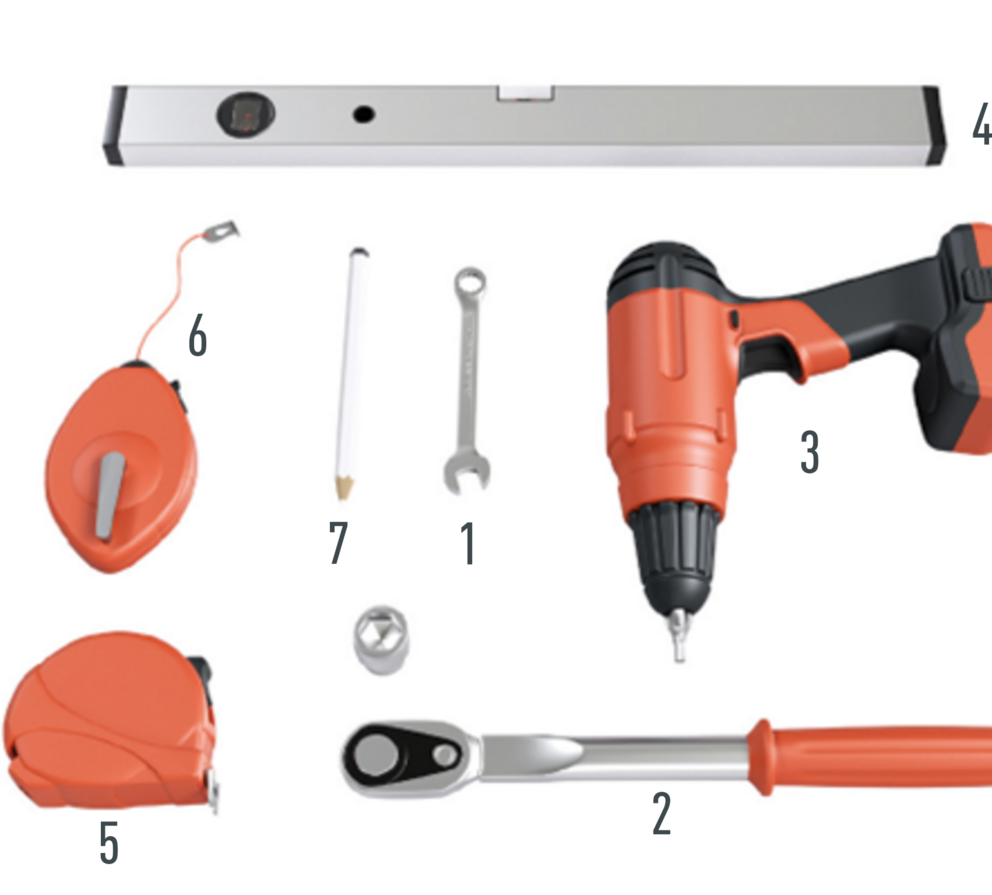

1 SW10 villáskulcs
2 Nyomatékkulcs, SW19 fej
3 Csavarbehajtó Torx TX25 bitfejjel

4 Vízmérték
5 Mérőszalag
6 Ceruza

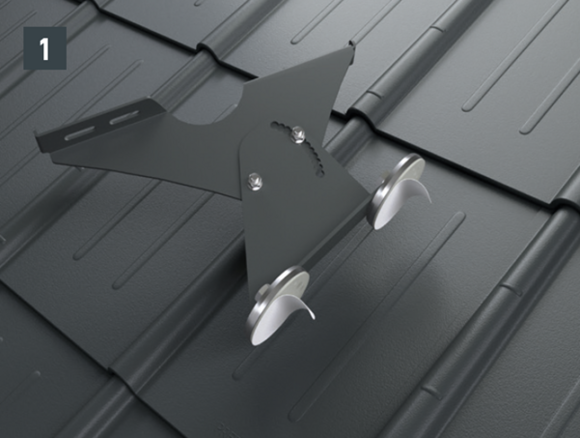

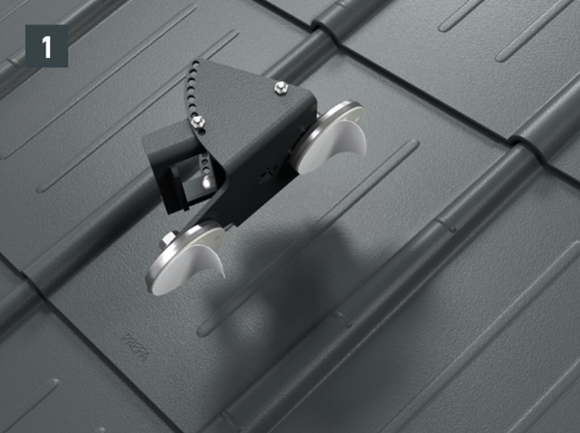

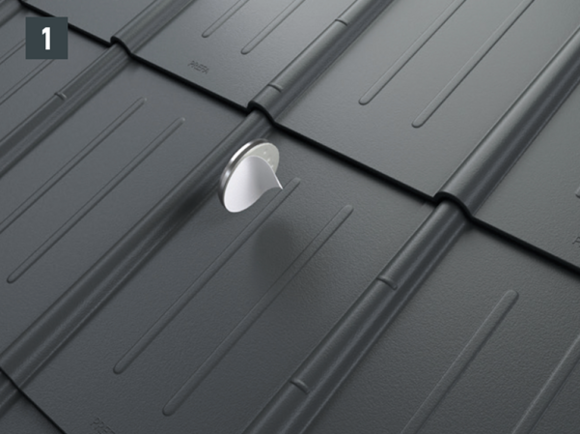

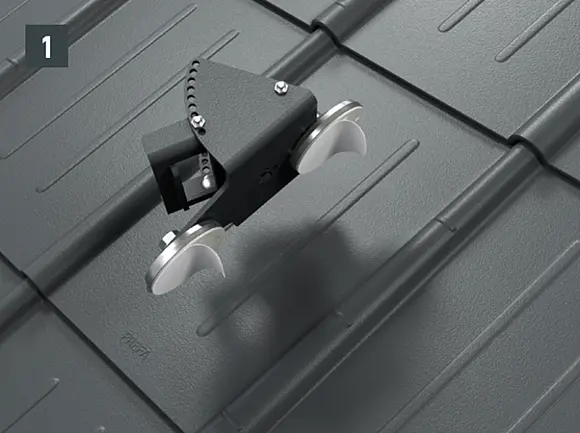

Szerelje elő a talpelemeket a tetőlépcsőre, majd mindkét talpelemről húzza le a fedőfóliát (1. ábra).

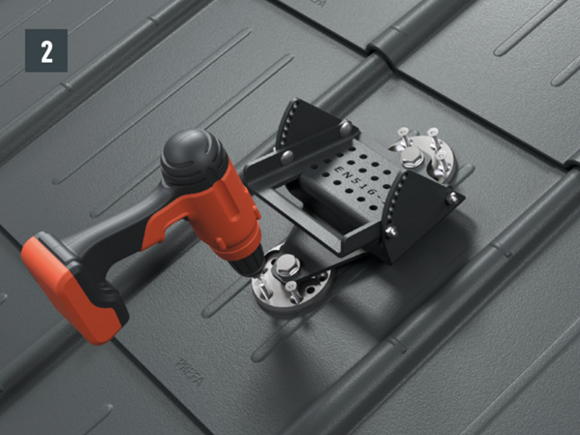

A kívánt helyen állítsa a tetőlépcsőt a szarufa irányába, és a mellékelt süllyesztett fejű csavarokkal rögzítse a talpelemeket az alátétszerkezethez (2. ábra).

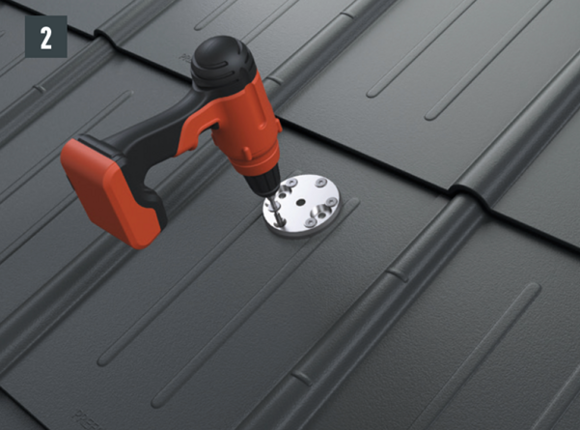

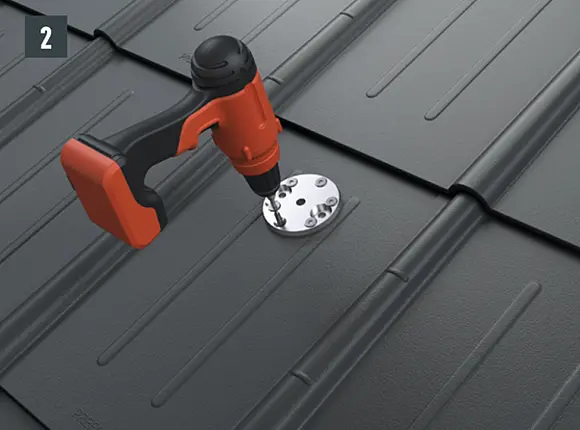

Csavarozza le a tetőlépcsőt a talpelemekről, és a maradék süllyesztett fejű csavarral rögzítse a talpelemeket az alátétszerkezethez (3. ábra).

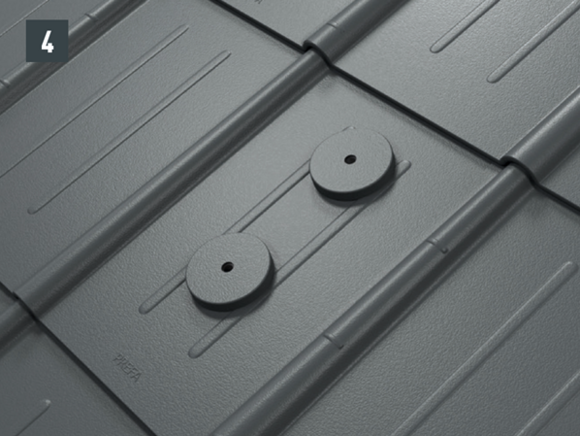

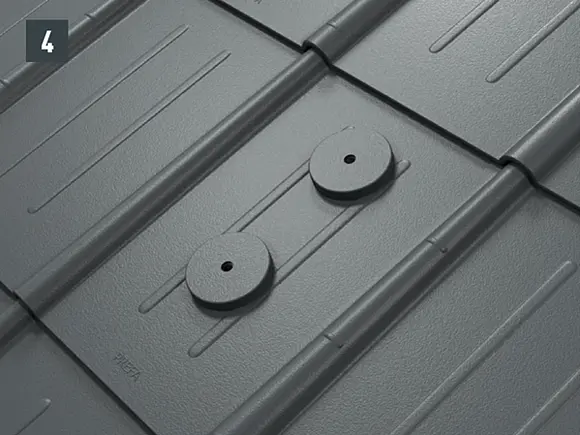

Helyezze a takarókupakokat a talpelemekre (4. ábra).

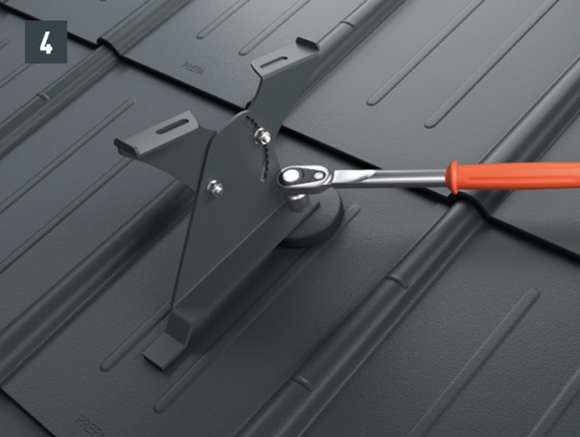

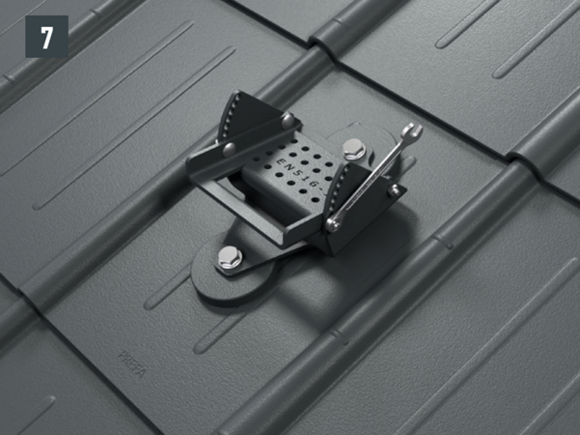

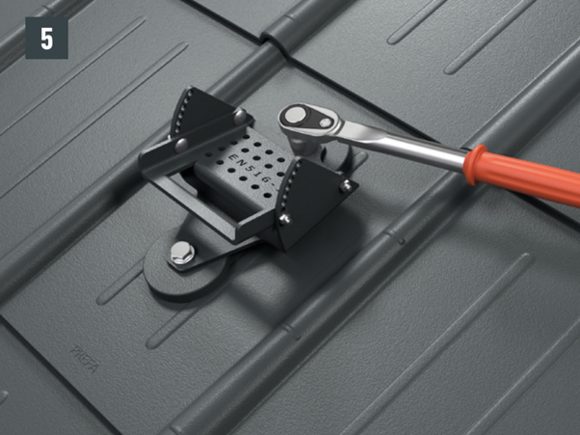

A tetőlépcsőt a mellékelt hatlapú csavarokkal és alátétekkel nyomatékkulcs segítségével csavarozza rá a talpelemekre. A meghúzási nyomaték 35 Nm (5. ábra).
Lazítsa meg a csavarokat és az önzáró anyát a lejtés beállításához, a járófelületet pedig állítsa be vízmérték segítségével. A járófelületet úgy állítsa be, hogy az ±3°-nál nagyobb mértékben ne térjen el a vízszintes síktól (6. ábra).
Csavarozza vissza az oldalcsavarokat, és az önzáró anya segítségével rögzítse őket a lejtős síkon (vízszintes sík ±3°) (7. ábra).

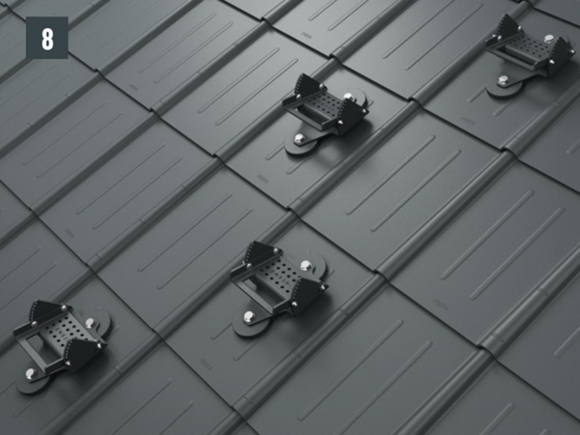

Kész rendszer több tetőlépcsővel a tetőn való közlekedéshez. A tetőlépcsők közötti távolságot úgy kell megválasztani, hogy a tetőn gond nélkül lehessen közlekedni (8. ábra).

A járórács-tartó elemekből álló rendszer csak a tetőn való közlekedéshez használható, és az egyéni védőfelszerelés rögzítési pontjaként vagy teher megtartására nem használható. A járórács-tartó elem megfelel az EN 516 (K1 osztály, A típus) szabványnak és 12–55°-os tetőhajlásszögek esetében használható.

Alapfelület	Alapfeltétel egy, a vonatkozó szabványok/szakmai szabályok szerint legalább 24 mm vastagságú teljes deszkázatra és teherhordó alátétszerkezetre szerelt PREFA tetőfedő rendszer megléte. A szarufatávolság legfeljebb 1000 mm lehet. A járórács-tartó elemeket a deszkázatra kell felszerelni a mellékelt talpelemekkel.
Anyagok	Járórács-tartó elem anyaga Járórács-tartó elem: Horganyzott és porszórt acél, rögzítőcsavarok/-anyák: V2A Járórács anyaga Járórács: Horganyzott és porszórt acél, rögzítőcsavarok: M6 x 60/35, V2A minőségű félgömbfejű csavarok, kalapácsfejű anyával és PE-alátétekkel

Biztonsági tudnivalók

A talpelemre szerelt járórács-tartó elemet és a járórácsot csak tetőbiztonsági rendszerekben jártas szakképzett/képesített személyek szerelhetik fel, a technika jelenlegi állásának megfelelően.
A rendszert csak olyan személyek szerelhetik fel, ill. használhatják, akik ismerik ezt a használati utasítást és a helyszínen alkalmazandó biztonsági szabályokat, és akik fizikailag, ill. szellemileg megfelelő állapotban vannak.
A magasban végzett munka során bizonyos egészségügyi korlátozások (pl. szív- és keringési problémák, gyógyszeres kezelés, alkohol) befolyásolhatják a felhasználó biztonságát.
Ha szerelés közben bármilyen bizonytalanság merül fel, forduljon a gyártóhoz.
Használat előtt szemrevételezéssel a teljes tetőbiztonsági rendszert ellenőrizni kell nyilvánvaló hibák szempontjából (pl. laza csavarkötések, deformációk, kopás, korrózió, hibás tetőfedés).
Ha a tetőbiztonsági rendszer biztonságosságával kapcsolatban bármilyen kétség felmerül, azt hozzáértő személynek meg kell vizsgálnia (írásos dokumentáció).
A járórács-tartó elemekből álló rendszert a tetőn való közlekedéshez fejlesztették ki, más célra nem használható.
Soha ne akasszon terhet a járórács-tartó elemekre, és ne használja azokat az egyéni védőfelszerelés rögzítési pontjaként.
A járórács-tartó elemen tilos módosításokat végezni.

Megjegyzés

Minden PREFA tetőfedő rendszer esetében szükség lehet egy alátétlemez felszerelésére (pl. ha a szerelési területen korc vagy hullámcsúcs található). A járórács-tartó elemet ne tegye és ne rögzítse a PREFA tetőfedő elem korcára vagy hullámcsúcsára.

FIGYELEM: Ügyeljen a PREFA tetőfedő rendszerek szerelési területeire.

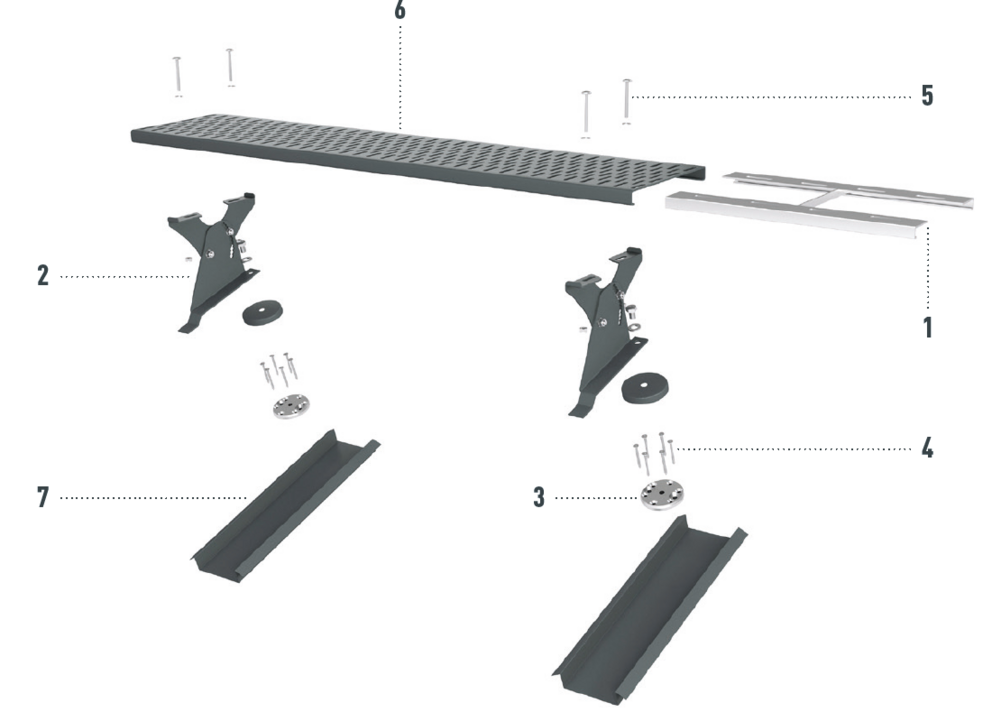

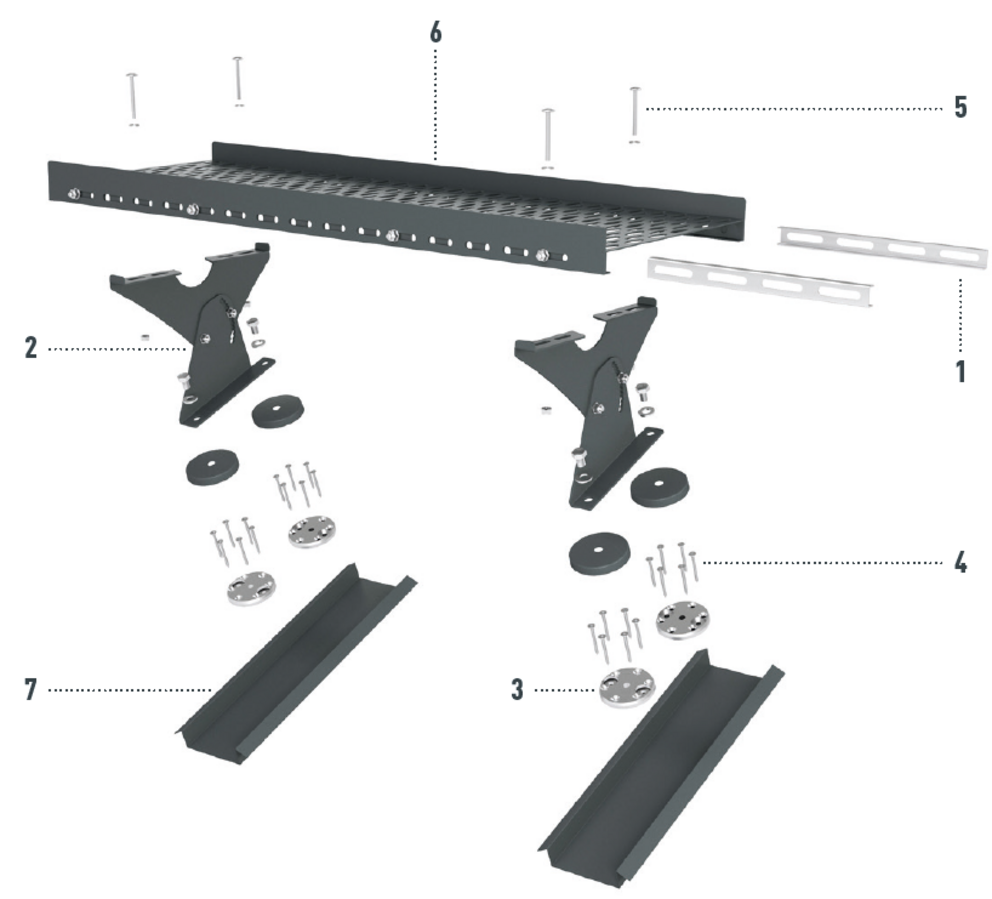

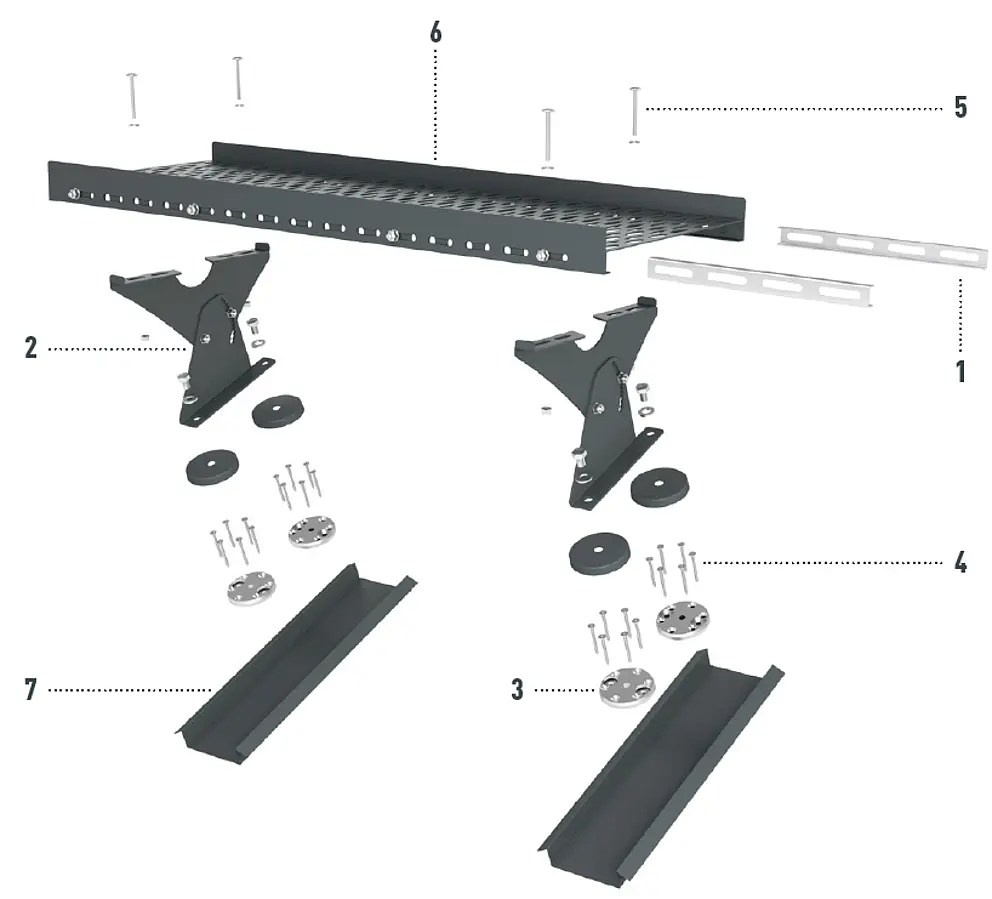

1 Összekötőelem járórácsokhoz, rögzítőelemekkel együtt

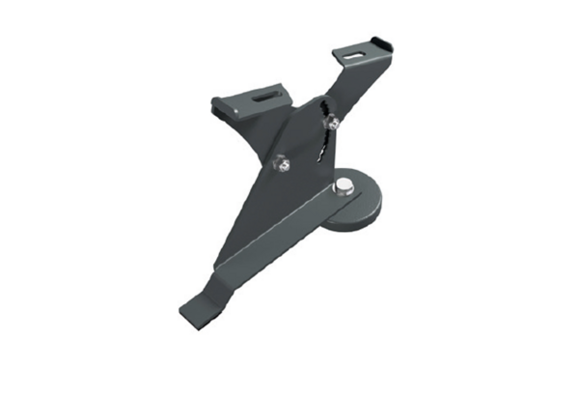

2 Járórács-tartó elem
3 Talpelem felülettömítéssel
4 Rögzítőcsavarok

5 Csavarok M6 × 60
6 Járórács
7 szükség szerint alátétlemez

1 SW10 villáskulcs
2 Nyomatékkulcs, SW19 fej
3 Csavarbehajtó Torx TX25 bitfejjel
4 Vízmérték

5 Mérőszalag
6 Kicsapózsinór
7 Ceruza

Jelölje be a talpelem felső szélét. Közben ügyeljen a PREFA termékek szerelési területeire. Ideális esetben a korc visszahajtásának alsó széle és a talpelem felső széle közötti távolság 30 mm. Ez a távolság a megengedett szerelési területen belül van, amivel biztosítható
a PREFA tetőfedő elemek lerakásának folytatása vagy például a PREFA tetőfedő rendszerek utólagos cseréje (1. ábra).

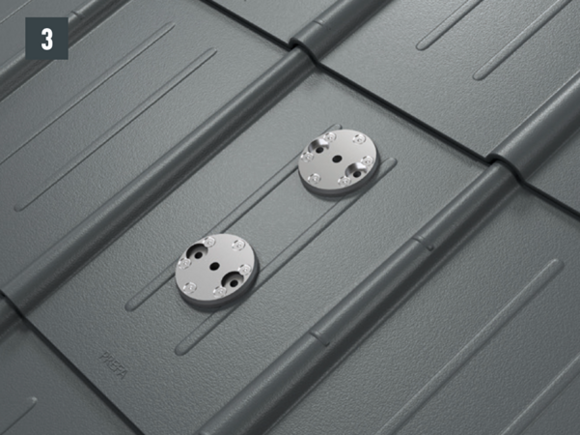

Húzza le a talpelem fedőfóliáját, és ragassza az előzőleg megjelölt helyre. A deszkázatra történő felszereléshez mellékelt 6,0 × 40 mm-es süllyesztett fejű csavarokat hajtsa be a talpelem furataiba (2. ábra).

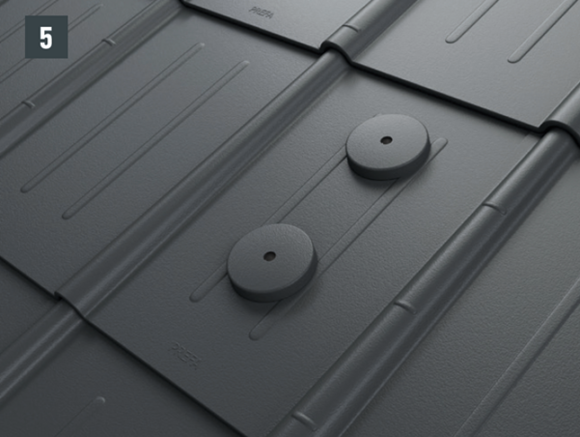

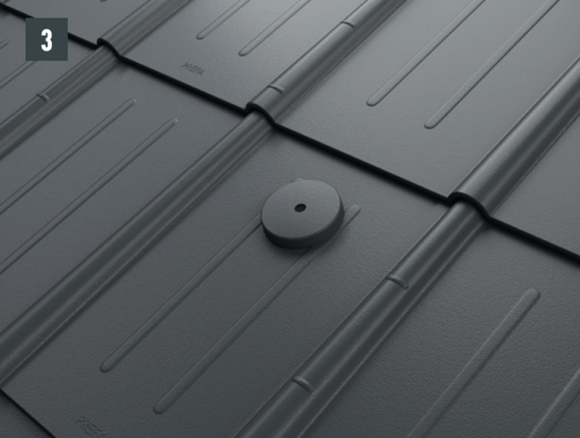

Helyezze a takarókupakot a talpelemre (3. ábra).

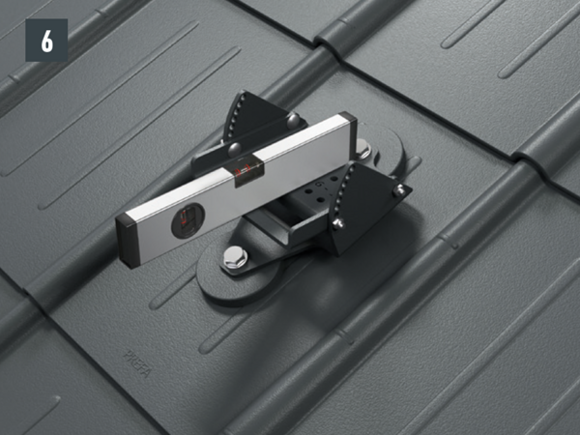

A járórács-tartó elemet a mellékelt hatlapú csavarokkal és alátétekkel nyomatékkulcs segítségével csavarozza rá a talpelemre. Tartsa be a 35 Nm-es meghúzási nyomatékot (4. ábra).

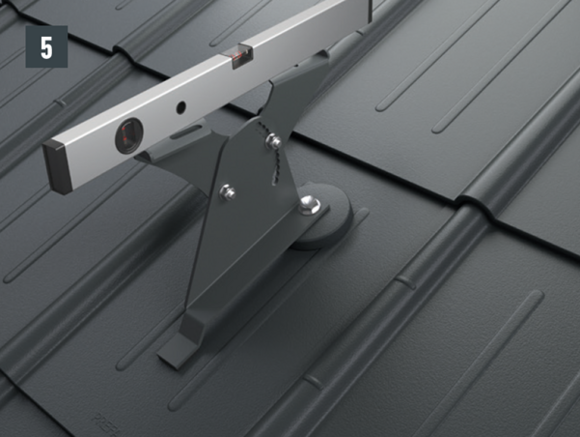

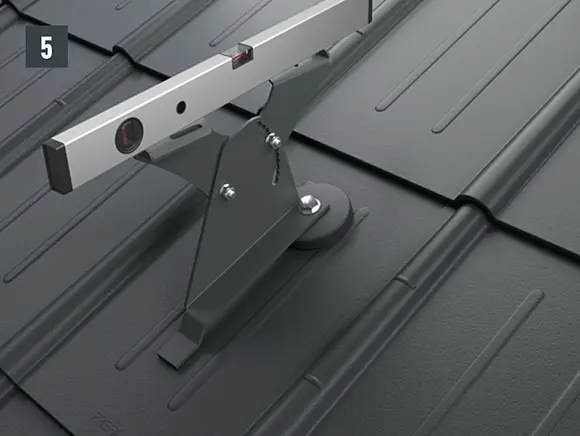

Állítsa be vízszintesen a tartót a tetőhajlásszögnek megfelelően (12–55°), és 20 Nm-es nyomatékkal húzza meg a csavarokat (5. ábra).
A mellékelt 4 db M6 × 60 mm-es speciális csavarral, kalapácsfejű anyákkal és PE-alátétekkel rögzítse.

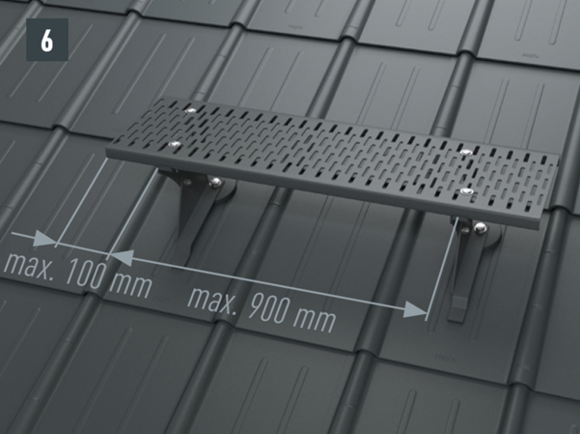

A tartók közötti maximális távolság 900 mm, a tartók feletti túlnyúlás oldalirányban legfeljebb 100 mm (6. ábra).

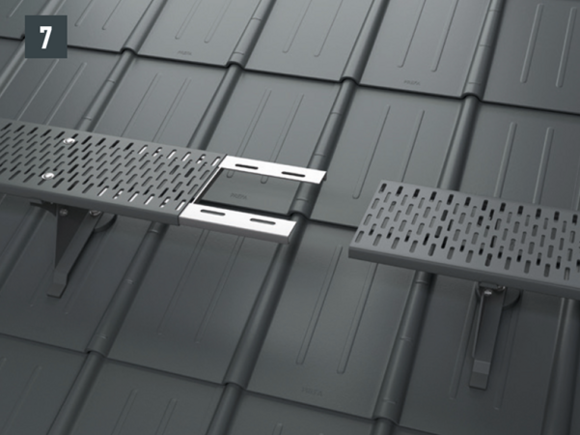

A járórács összekötőelemének részeit kösse össze a rugó segítségével. Nyomja be a járórács összekötőelemét a járórácsba úgy, hogy a rugó bepattanjon a két járórács közötti illesztés résébe (7. ábra).

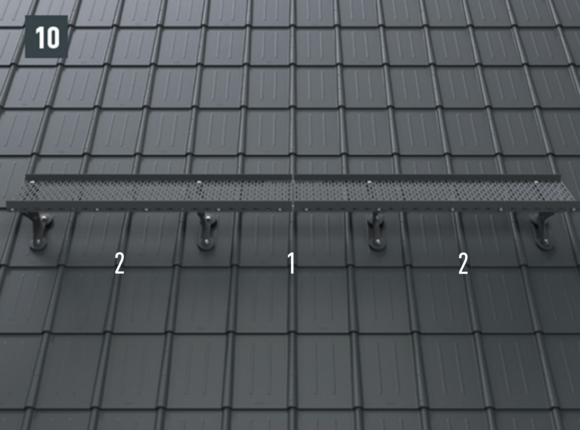

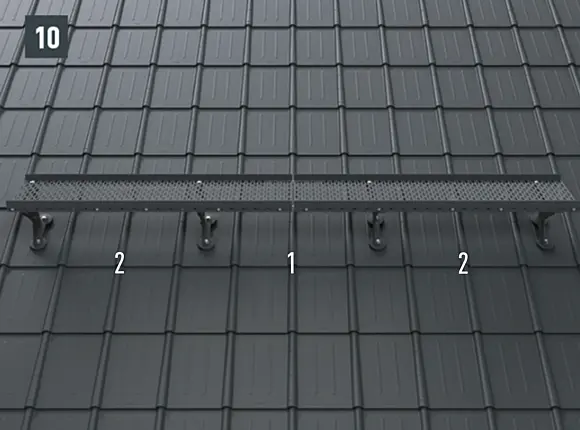

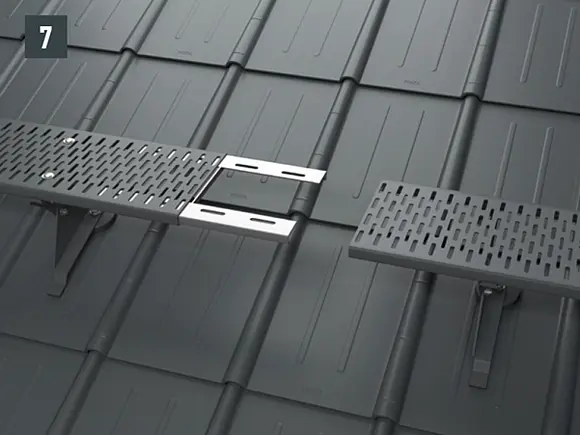

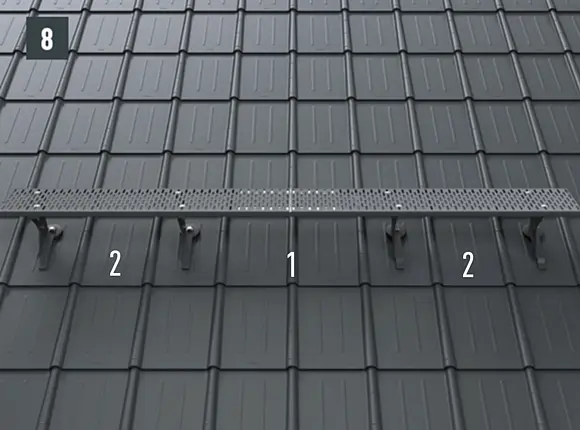

Egy illesztéses mezőt (1) mindig egy illesztés nélküli mezőnek (2) kell követnie (8. ábra).

A járórács-tartó elemekből álló rendszer csak a tetőn való közlekedéshez használható, és az egyéni védőfelszerelés rögzítési pontjaként vagy teher megtartására nem használható. A járórács-tartó elem megfelel az EN 516 (K1 osztály, B típus) szabványnak. 12–55°-os tetőhajlásszögek esetében használható.

Alapfelület	Alapfeltétel egy, a vonatkozó szabványok/szakmai szabályok szerint legalább 24 mm vastagságú teljes deszkázatra és teherhordó alátétszerkezetre szerelt PREFA tetőfedő rendszer megléte. A szarufatávolság legfeljebb 1000 mm lehet. A járórács-tartó elemeket a deszkázatra kell felszerelni a mellékelt talpelemekkel.
Anyagok	Járórács-tartó elem anyaga Járórács-tartó elem: Horganyzott és porszórt acél Rögzítőcsavarok/-anyák: V2A Járórács anyaga Járórács: Horganyzott és porszórt acél, rögzítőcsavarok: M6 x 60/35, V2A minőségű félgömbfejű csavarok, kalapácsfejű anyával és PE-alátétekkel

Biztonsági tudnivalók

A talpelemre szerelt járórács-tartó elemet és a járórácsot csak tetőbejáró rendszerekben jártas szakképzett/képesített személyek szerelhetik fel, a technika jelenlegi állásának megfelelően.
A rendszert csak olyan személyek szerelhetik fel, ill. használhatják, akik ismerik ezt a használati utasítást és a helyszínen alkalmazandó biztonsági szabályokat, és akik fizikailag, ill. szellemileg megfelelő állapotban vannak.
A magasban végzett munka során bizonyos egészségügyi korlátozások (pl. szív- és keringési problémák, gyógyszeres kezelés, alkohol) befolyásolhatják a felhasználó biztonságát.
Ha szerelés közben bármilyen bizonytalanság merül fel, forduljon a gyártóhoz.
Használat előtt szemrevételezéssel a teljes tetőbiztonsági rendszert ellenőrizni kell nyilvánvaló hibák szempontjából (pl. laza csavarkötések, deformációk, kopás, korrózió, hibás tetőfedés).
Ha a tetőbiztonsági rendszer biztonságosságával kapcsolatban bármilyen kétség felmerül, azt hozzáértő személynek meg kell vizsgálnia (írásos dokumentáció).
A járórács-tartó elemekből álló rendszert a tetőn való közlekedéshez fejlesztették ki, más célra nem használható.
Soha ne akasszon terhet a járórács-tartó elemekre, és ne használja azokat az egyéni védőfelszerelés rögzítési pontjaként.
A járórács-tartó elemen tilos módosításokat végezni.

Megjegyzés

Minden PREFA tetőfedő rendszer esetében szükség lehet egy alátétlemez felszerelésére (pl. ha a szerelési területen korc vagy hullámcsúcs található). A járórács-tartó elemet ne tegye és ne rögzítse a PREFA tetőfedő elem korcára vagy hullámcsúcsára.

FIGYELEM: Ügyeljen a PREFA tetőfedő rendszerek szerelési területeire.

1 Összekötőelem járórácsokhoz, rögzítőelemekkel együtt
2 Járórács-tartó elem
3 Talpelem felülettömítéssel
4 Rögzítőcsavarok 6 × 40

5 Csavarok M6 × 60
6 Járórács
7 szükség szerint alátétlemez

1 SW10 villáskulcs
2 Nyomatékkulcs, SW19 fej
3 Csavarbehajtó Torx TX25 bitfejjel
4 Vízmérték

5 Mérőszalag
6 Kicsapózsinór
7 Ceruza

Jelölje be a talpelem felső szélét. Közben ügyeljen a PREFA termékek szerelési területeire. Ideális esetben a korc visszahajtásának alsó széle és a talpelem felső széle közötti távolság 30 mm. Ez a távolság a megengedett szerelési területen belül van, amivel biztosítható a PREFA tetőfedő elemek lerakásának folytatása vagy például a PREFA tetőfedő rendszerek utólagos cseréje (1. ábra).

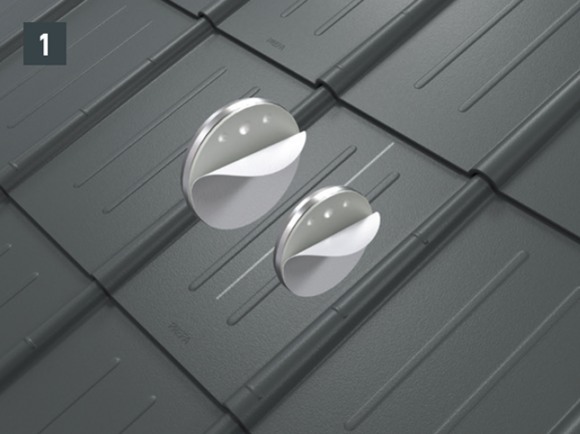

Húzza le a talpelem fedőfóliáját, és ragassza az előzőleg megjelölt helyre. A deszkázatra történő felszereléshez mellékelt 6,0 × 40 mm-es süllyesztett fejű csavarokat hajtsa be a talpelem furataiba (2. ábra).

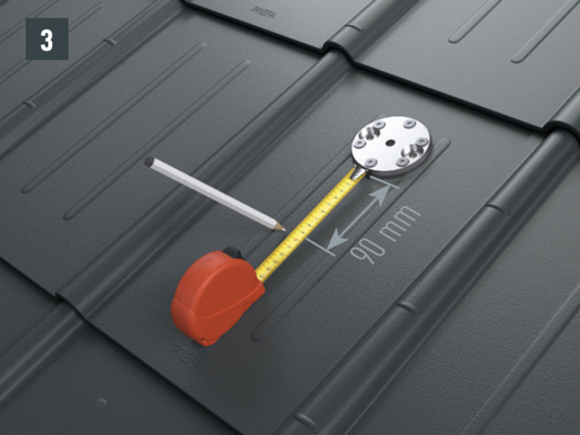

Jelöljön be a talpelemek között egy 90 mm-es távolságot. A második talpelemet a felső talpelemmel síkban kell beállítani a szarufa irányában (3. ábra).
Húzza le a talpelem fedőfóliáját, és ragassza az előzőleg megjelölt helyre. A deszkázatra történő felszereléshez mellékelt 6,0 × 40 mm-es süllyesztett fejű csavarokat hajtsa be a talpelem furataiba (4. ábra).

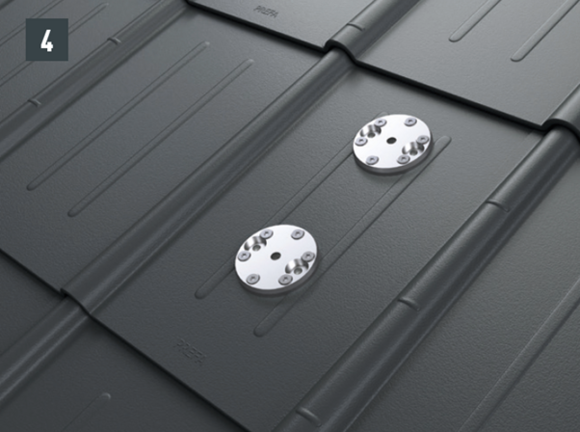

Helyezze a takarókupakokat a talpelemre (5. ábra).

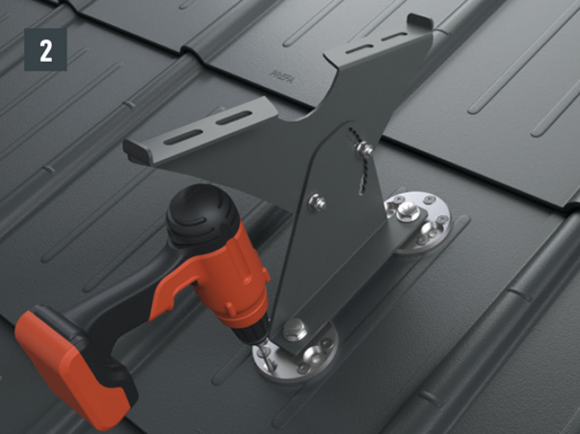

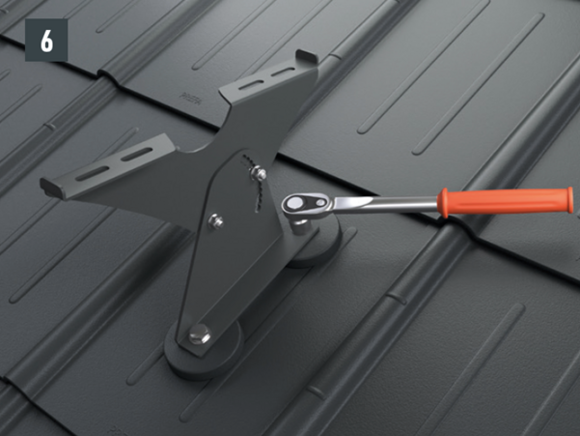

A járórács-tartó elemet a mellékelt hatlapú csavarokkal és alátéttel nyomatékkulcs segítségével csavarozza rá a talpelemekre. Tartsa be a 35 Nm-es meghúzási nyomatékot (6. ábra).

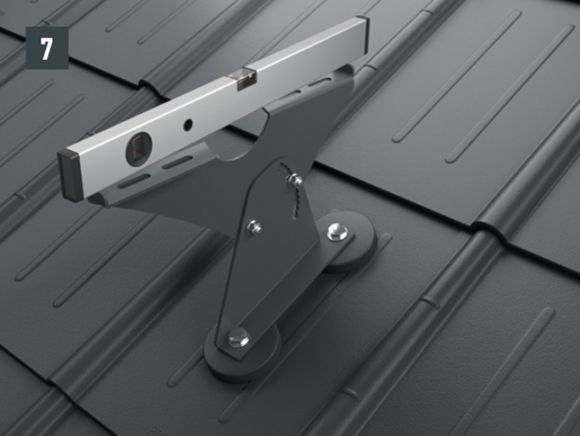

Állítsa be vízszintesen a tartót a tetőhajlásszögnek megfelelően (12–55°), és 20 Nm-es nyomatékkal húzza meg a csavarokat (7. ábra).
A mellékelt 4 db M6 × 60 mm-es speciális csavarral, kalapácsfejű anyákkal és PE-alátétekkel rögzítse.

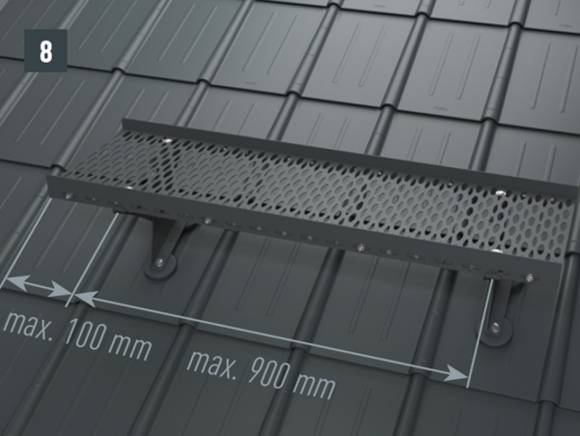

A tartók közötti maximális távolság 900 mm, a tartók feletti túlnyúlás oldalirányban legfeljebb 100 mm (8. ábra).

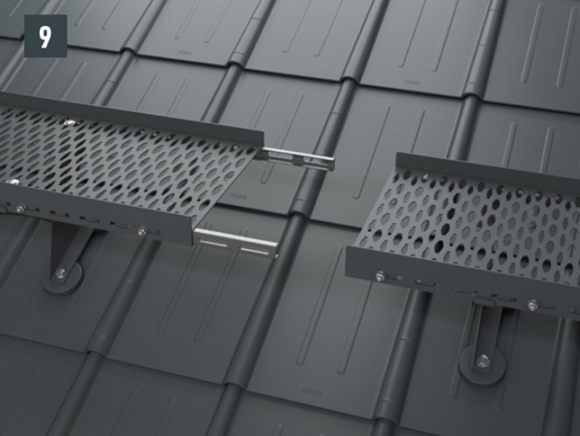

A járórács összekötőelemének részeit tolja be a járórácsba. Rögzítse az elemeket oldalirányban a mellékelt csavarokkal (9. ábra).

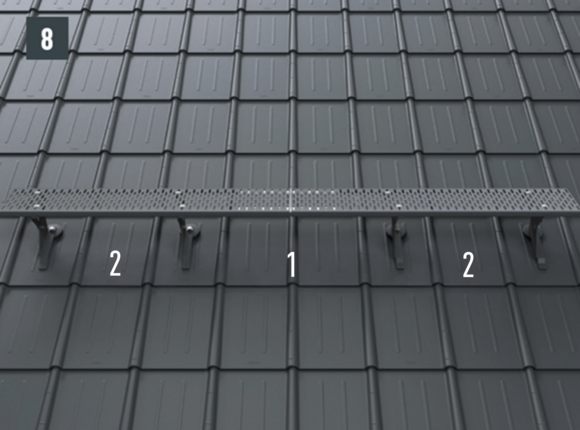

Egy illesztéses mezőt (1) mindig egy illesztés nélküli mezőnek (2) kell követnie (10. ábra).

EN 517 B szerint

Biztonsági tetőhorog alátétlemezen

Félnyeregtetőn lévő rögzítési pontként egy személy számára, EN 355 szerinti egyéni védőfelszereléssel és leesésgátlóval. Tetőfedő létrák beakasztására és tetőfedő székek rögzítésére használható. Soha ne akasszon ismeretlen súlyú terhet a biztonsági rendszerre. A tetőre EN 517:2006 (B-típus, -y) szerint felszerelhető biztonsági tetőhorog minden terhelési irányban be van vizsgálva (-y-irányban is = a gerinc irányában). Ne feledkezzen meg a szerkezethez való szakszerű rögzítés fényképes dokumentálásáról.

Alapfelület	Alapfeltétel egy, a vonatkozó szabványok/szakmai szabályok szerint legalább 24 mm vastagságú teljes deszkázatra és teherhordó alátétszerkezetre szerelt PREFA tetőfedő rendszer megléte. Legkisebb szarufa-keresztmetszet: 80 × 100 mm.
Alapanyag	Biztonsági tetőhorog: horganyzott és porszórt acél. Takarókupak és szegély: EN 573-3 szerinti alumínium 3005 (AlMn1Mg0.5), Rögzítőcsavarok: HBS Komprex S-20 8 ×220/100 + R T/40 ZnNi C4, HBS Komprex S-20 8 ×120/80 + R T/40 ZnNi C4

Biztonsági tudnivalók

A biztonsági tetőhorgot csak tetőbiztonsági rendszerekben jártas szakképzett/képesített személyek szerelhetik fel, a technika jelenlegi állásának megfelelően.
A biztonsági tetőhorgot csak olyan személyek szerelhetik fel, ill. használhatják, akik ismerik ezt a használati utasítást és a helyszínen alkalmazandó biztonsági szabályokat, fizikailag, ill. szellemileg megfelelő állapotban vannak, és akiket az egyéni védőfelszerelés használatára felkészítettek.
A rögzítési pontot úgy kell megtervezni, felszerelni és használni, hogy az egyéni védőfelszerelés megfelelő használata esetén a leesési peremen ne lehessen átesni. Az adott ország vonatkozó balesetvédelmi előírásait be kell tartani.
A tetőn lévő rögzítési pontot úgy tervezték, hogy a szerelési felülettel párhuzamos minden irányú terhelésnek ellenálljon.
A tetőbiztonsági rendszerhez való hozzáféréskor a rögzítőberendezések helyzetét tervekben (pl. tető vázlatos felülnézete) kell dokumentálni.
Használat előtt szemrevételezéssel a teljes biztonsági rendszert ellenőrizni kell nyilvánvaló hibák szempontjából (pl. laza csavarkötések, deformációk, kopás, korrózió, hibás tetőfedés). Ha a biztonsági rendszer biztonságosságával kapcsolatban bármilyen kétség felmerül, azt hozzáértő személynek meg kell vizsgálnia (írásos dokumentáció).
A teljes biztonsági berendezést évente legalább egyszer hozzáértő személlyel meg kell vizsgáltatni.
Zuhanásos megterhelést követően a teljes biztonsági rendszer használatát fel kell függeszteni, és azt szakértőnek kell megvizsgálnia.
Szükség esetén a biztonsági tetőhorgokat ki kell cserélni. A jóváhagyott rögzítőberendezésen módosításokat végezni tilos.

Megjegyzés

A PREFA alkalmazástechnikai irányelv, az érvényes szabványokat és iparági előírásokat be kell tartani. A biztonsági tetőhorgokat a mellékelt csavarokkal a szarufa közepére kell felszerelni.
Az eredeti rögzítőcsavaroknak a teherhordó alátétszerkezetbe (szarufákba) legalább 80 mm mélyen be kell hatolniuk. A 29 × 29 tetőfedő rombusz, a 44 × 44 tetőfedő rombusz és a tetőfedő zsindely esetében alátétlemezt kell beépíteni.
A Classic elem, az R.16 Classic elem és az FX.12 tetőfedő panel esetében szükség lehet egy alátétlemez felszerelésére (pl. ha a szarufák körül korc vagy hullámcsúcs található).
FIGYELEM: Ügyeljen a PREFA tetőfedő rendszerek szerelési területeire.

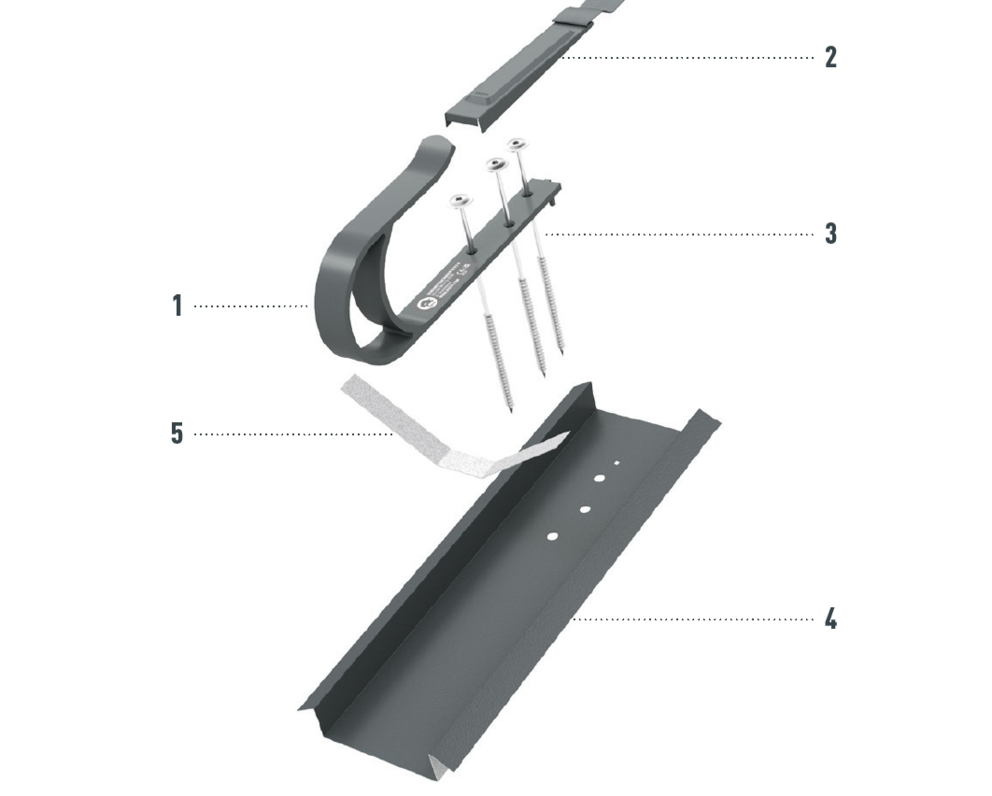

1 Biztonsági tetőhorog EN 517 – B szerint
2 Takarókupak
3 Univerzális facsavar, 8 × 220 mm (kéthéjú tetőrétegrend), ill. 8 × 120 mm (egyhéjú tetőrétegrend)

4 Esetleg alátétlemez (PREFA tetőfedő rombuszok és tetőfedő zsindelyek esetén mindig szükséges)
5 Korcszegély

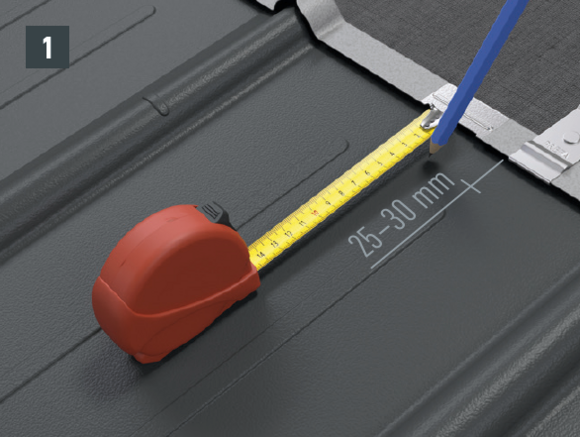

Jelölje meg a szarufát és a tetőhorog felső szélét (25–30 mm) (1. ábra).

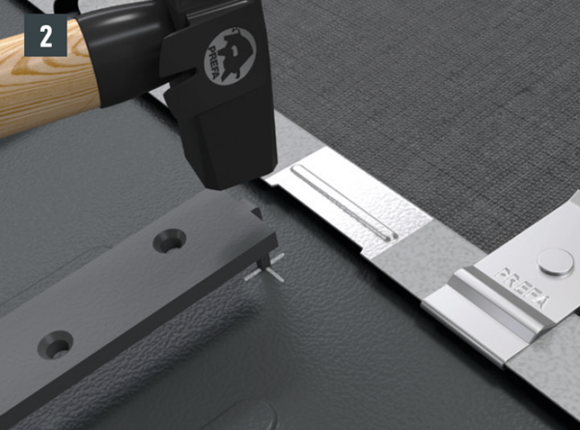

Helyezze a tetőhorgot középen a szarufa fölé, és megjelölés céljából a végét üsse rá a tetőfelületre (2. ábra).

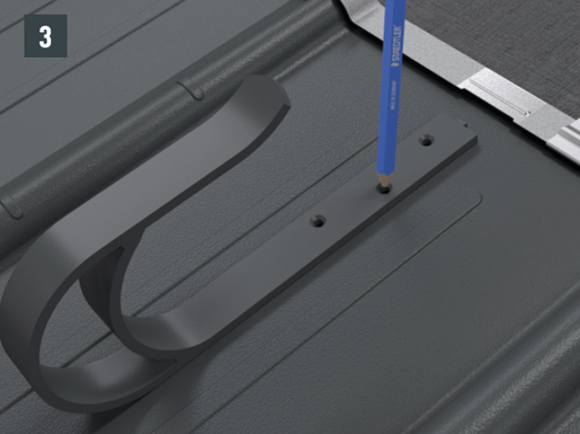

Jelölje be a csavarhelyeket a PREFA tetőfedő elemen (3. ábra).

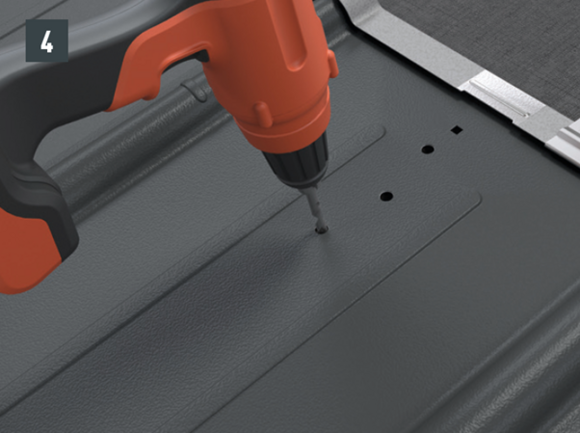

Ø 5 mm-rel fúrja elő a csavarhelyeket (4. ábra).

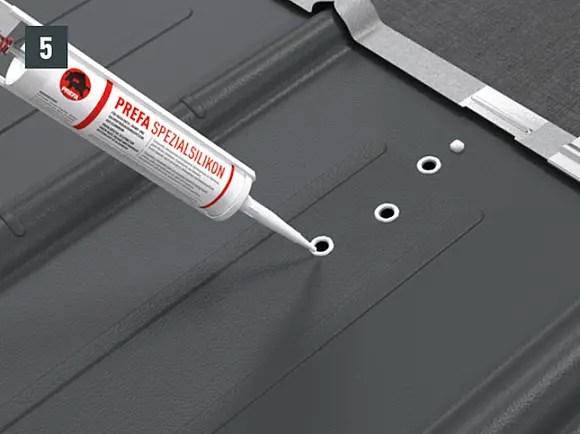

Vigyen fel tömítőanyagot a furatok és a beütőhegy köré (5. ábra).

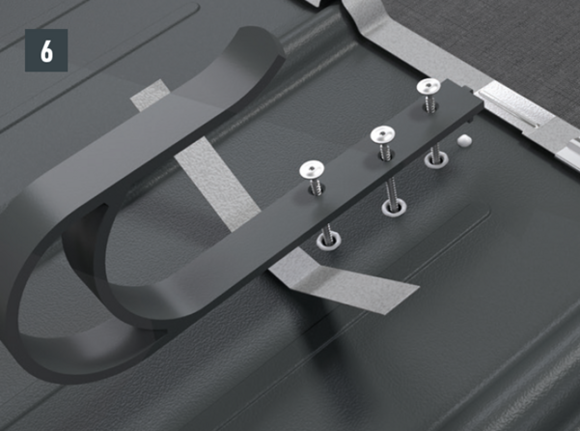

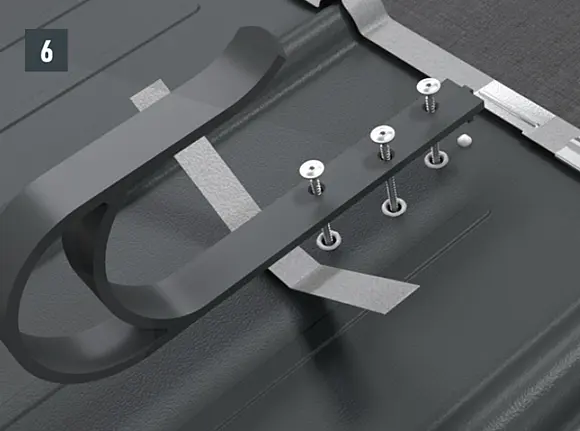

Helyezze el a csavarokat, tegyen alájuk egy 0,7 × 22 × 250 mm-es zárószegélyt, és húzza meg őket erősen. Az eredeti rögzítőcsavaroknak a teherhordó alátétszerkezetbe (szarufákba) legalább 80 mm mélyen kell behatolniuk (6. ábra).

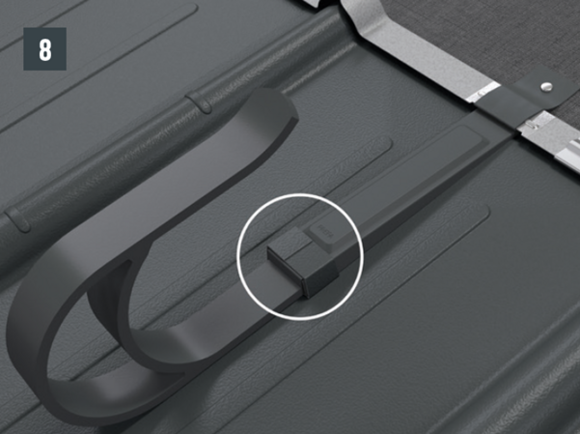

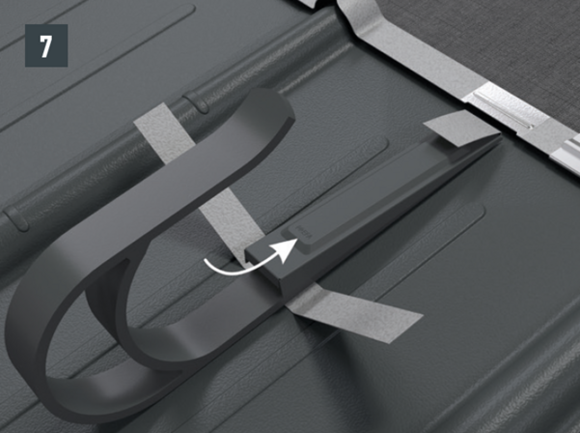

Nyomja be a takarókupakot a felső horogkorcba, hajtsa vissza és szögelje le (7. ábra).

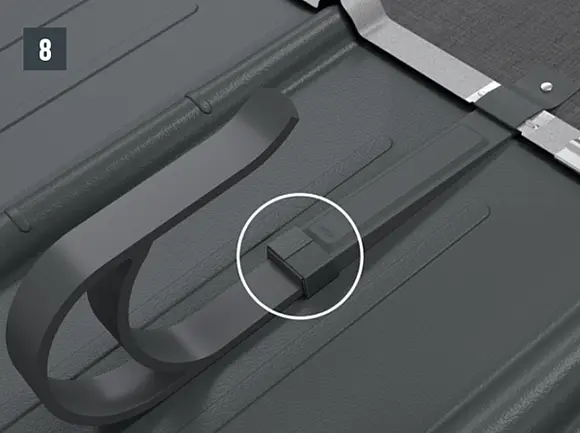

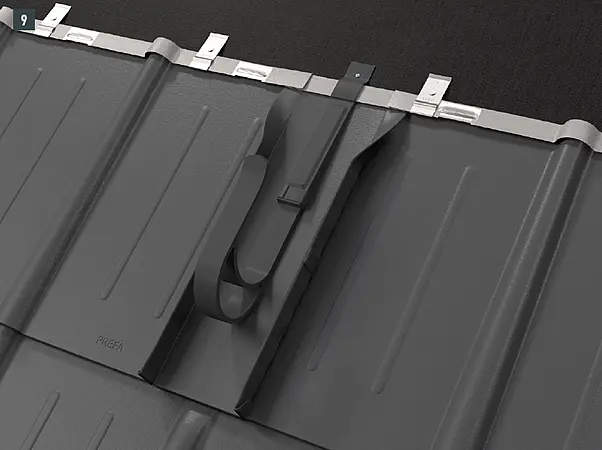

A zárószegély visszahajtásával rögzítse a takarókupakot (8. ábra).

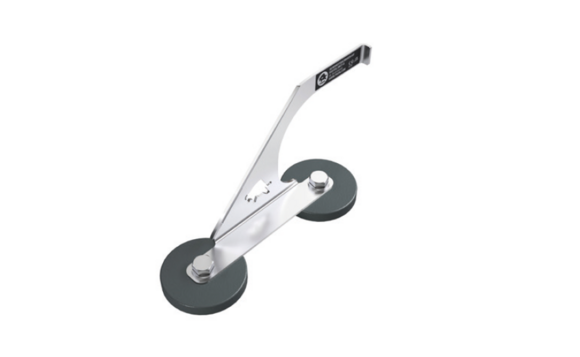

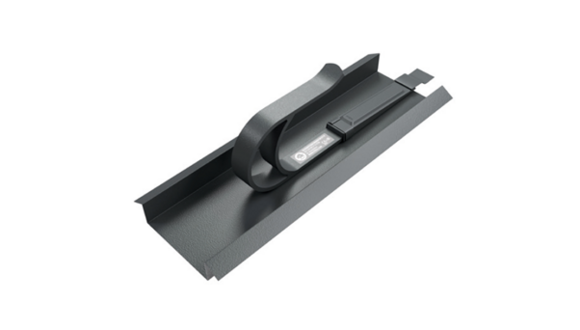

Alátétlemezre helyezett biztonsági tetőhorog.

Félnyeregtetőn lévő rögzítési pontként egy személy számára, EN 355 szerinti egyéni védőfelszereléssel és leesésgátlóval. Tetőfedő létrák beakasztására és tetőfedő székek rögzítésére használható. Ne feledkezzen meg a szerkezethez való szakszerű rögzítés fényképes dokumentálásáról.

Alapfelület	A szakszerű/megfelelő beépítés alapfeltétele egy, a vonatkozó szabványoknak/előírásoknak megfelelően kivitelezett PREFA tetőfedő rendszer és egy teherhordó fa alátétszerkezet (min. 8/8 cm-es szarufák min. 24 mm-es teljes deszkázattal, min. 10 × 14 cm szarufa feletti szigetelésnél).
Alapanyag	Biztonsági tetőhorog: 1.4301 nemesacél Talpelemek: EN AW 2007 AlCuPbMgMn Felülettömítések: Szilikonalátét Takarókupakok: PREFALZ színes alumíniumszalag Rögzítőcsavarok: HBS Komprex S-20 8 ×220/100 + R T/40 ZnNi C4, HBS Komprex S-20 8 ×120/80 + R T/40 ZnNi C4 Rögzítőcsavarok/-anyák és alátétek: Nemesacél, 1.4301 minőség

Biztonsági tudnivalók

Használat előtt szemrevételezéssel a teljes biztonsági rendszert ellenőrizni kell nyilvánvaló hibák szempontjából (pl. laza csavarkötések, deformációk, kopás, hibás tetőfedés). Ha a tetőbiztonsági rendszer biztonságosságával kapcsolatban bármilyen kétség felmerül, azt hozzáértő személynek meg kell vizsgálnia (írásos dokumentáció).
A talpelemes biztonsági tetőhorgot csak olyan személyek szerelhetik fel, ill. használhatják, akik ismerik ezt a használati utasítást és a helyszínen alkalmazandó biztonsági szabályokat, fizikailag, ill. szellemileg megfelelő állapotban vannak, és akiket az egyéni védőfelszerelés használatára felkészítettek.
A talpelemes biztonsági tetőhorgot csak tetőbejáró rendszerekben jártas szakképzett/képesített személyek szerelhetik fel, a technika jelenlegi állásának megfelelően.
A biztonsági rendszert úgy kell megtervezni, felszerelni és használni, hogy az egyéni védőfelszerelés megfelelő használata esetén a leesési peremen ne lehessen átesni. Az adott ország vonatkozó balesetvédelmi előírásait be kell tartani.
A tetőbiztonsági rendszerhez való hozzáféréskor a biztonsági tetőhorgok helyzetét tervekben (pl.: tető vázlatos felülnézete) kell dokumentálni.
A teljes biztonsági berendezést évente legalább egyszer hozzáértő személlyel meg kell vizsgáltatni.
Zuhanásos megterhelést követően a teljes biztonsági rendszer használatát fel kell függeszteni, és azt szakértőnek kell megvizsgálnia. Szükség esetén a biztonsági tetőhorgokat ki kell cserélni.
A biztonsági tetőhorgon tilos módosításokat végezni.
A nemesacél NEM érintkezhet csiszolóporral, acélszerszámokkal, mert az korróziót eredményez.

Megjegyzés

Minden PREFA tetőfedő rendszer esetében szükség lehet egy alátétlemez felszerelésére (pl. ha a szarufák körül korc vagy hullámcsúcs található). A talpelemes biztonsági tetőhorgot ne tegye és ne rögzítse a PREFA tetőfedő elem korcára vagy hullámcsúcsára.
FIGYELEM: Ügyeljen a PREFA tetőfedő rendszerek szerelési területeire.

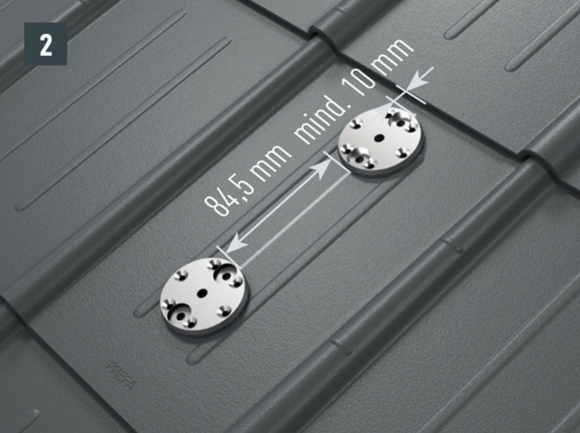

Jelölje be a szarufa közepét. A felső talpelem (külső él) legalább 10 mm távolságra legyen a felette lévő korctól. A két talpelem között (belül mérve) tartson 84,5 mm távolságot. A szarufához való rögzítéshez a Ø 8,5 mm-es furatok a hófogórúd-tartó elem tengelyében legyenek (szarufa vonala) – a rögzítőcsavarok a szarufával legyenek egy tengelyben. A talpelemek hátoldalán lévő védőfóliát húzza le, helyezze el és ragassza fel a talpelemeket (1. és 2. ábra).

Megjegyzés

A talpelemet ne tegye és ne rögzítse a PREFA tetőfedő elem korcára vagy hullámcsúcsára. Alátétlemez felszerelésére is szükség lehet (pl. ha a szarufák körül korc vagy hullámcsúcs található).

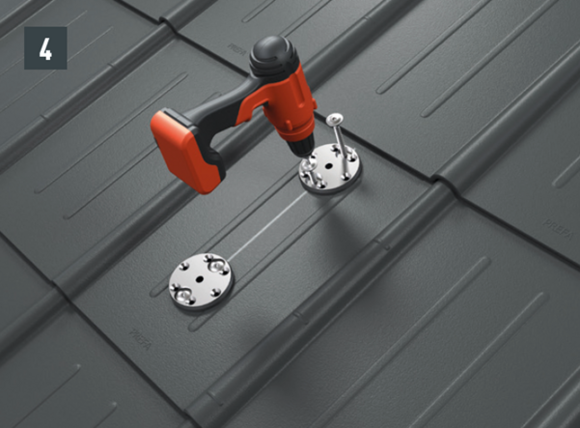

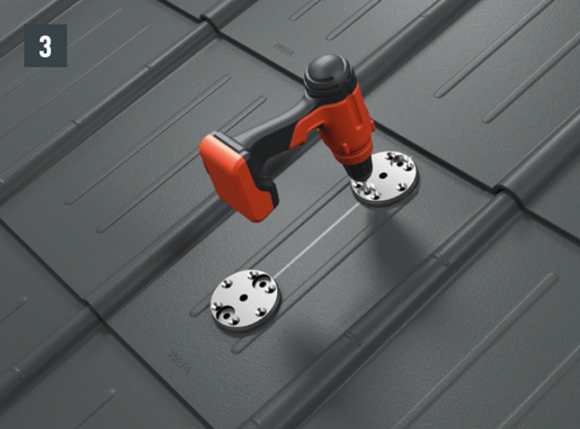

Megfelelő, Ø 4,1 mm-es fúrószárral fúrja elő a csavarhelyeket az alátétszerkezetben, fúrási mélység kb. 50 mm (3. ábra).
A talpelemeket (kéthéjú rétegrend esetén) 2 db (Kéthéjú rétegrend esetén) 8 × 220 mm-es vagy (egyhéjú rétegrend esetén) 8 × 120 mm-es rögzítőcsavarral szorosan csavarozza rá a szarufára, amíg a felülettömítés hozzá nem nyomódik a tetőfedő elemhez vagy az alátétszerkezethez. Megfelelő kivitelezés esetén a felülettömítés enyhén kidudorodik (fúrógép bitfeje: Torx TX40) (4. ábra).

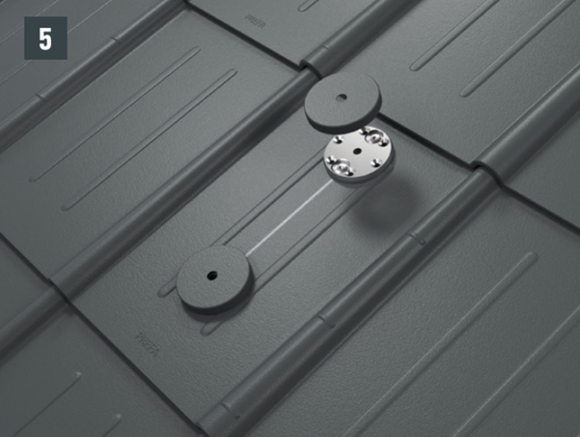

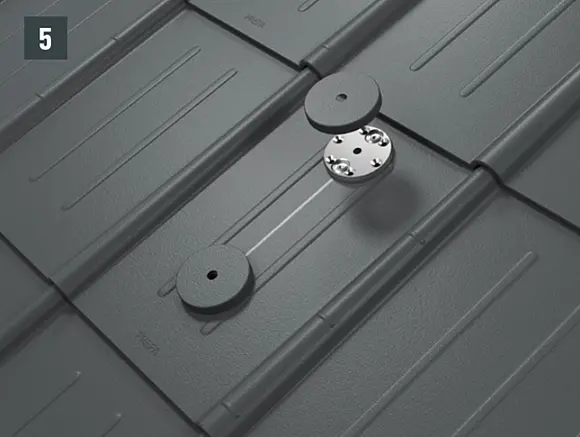

A takarókupakokat rögzítse (tegye) a talpelemekre (5. ábra).

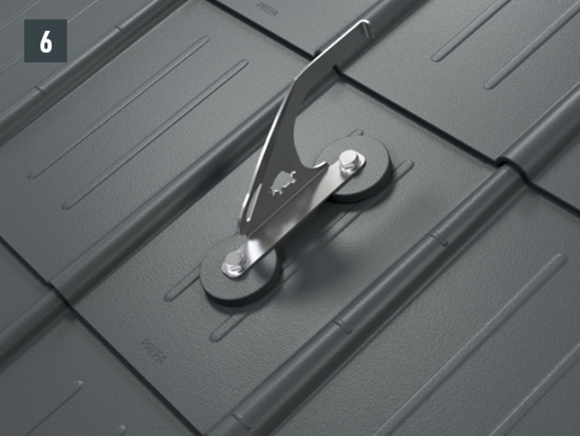

A biztonsági tetőhorgot a két hatlapú csavarral (M12) szerelje fel a talpelemekre (SW 19; nyomaték: 35 Nm) (6. ábra).
